Mặc dù có lượng người hâm mộ siêu trung thành, Pebble đã trở lại Kickstarter lần thứ ba vào năm 2016 để tài trợ cho thế hệ smartwatch giấy điện tử tiếp theo của họ. Mục tiêu chiến dịch của họ đã được đáp ứng, nhưng chỉ 1/3 trong số các sản phẩm được hứa hẹn đã được vận chuyển, chỉ có Pebble 2 được thực hiện cho khách hàng. Sau đó, với tất cả sự hoài nghi của chúng tôi, Pebble đã bị Fitbit nuốt chửng, người dường như đã quên rằng mọi người vẫn có thể muốn những chiếc smartwatch tồn tại hơn 3 ngày trong một lần sạc.

Chúng ta hãy xem chiếc đồng hồ thông minh cuối cùng của Pebble trông như thế nào ở bên trong, và liệu bạn có thể trao đổi các bộ phận để giữ cho nó tích tắc … tốt, mãi mãi, hy vọng.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Pebble 2 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Pebble 2 (SE) - Hướng dẫn tháo lắp

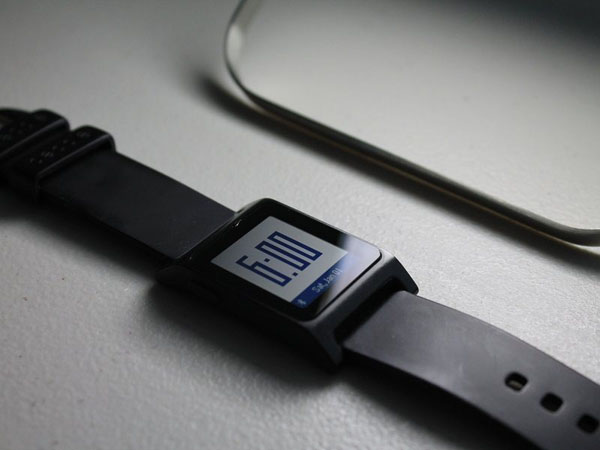

  • Ahh, màn hình giấy điện tử. Cách tốt nhất để làm một chiếc smartwatch. Pebble luôn có một sở trường thực sự để tạo ra một sản phẩm tuyệt vời bất kể thông số kỹ thuật, nhưng đây là những gì họ nói là bên trong:
    • Bộ xử lý M4 ARM Cortex có tốc độ 100 MHz
    • 1,26 inch năng lượng thấp, đen trắng, giấy điện tử đằng sau kính cường lực Corning Gorilla
    • Bluetooth 4.1 (bản nâng cấp từ 4.0 thế hệ trước )
    • Pin lithium-ion đủ lớn để cung cấp năng lượng cho tất cả điều này trong 7-10 ngày (tùy thuộc vào việc bạn có sử dụng mô hình nhịp tim hay không, chúng tôi đã không)

Bước 2:

  • Pebble Time năm ngoái là một người chiến thắng toàn diện về khả năng sửa chữa, đạt điểm 9/10 trên thang điểm của iFixit. Hãy xem họ có tiếp tục làm tốt công việc năm nay không.

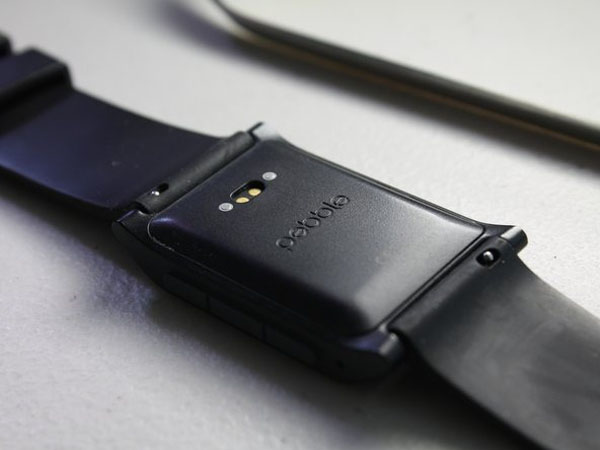

  • Sự khác biệt đầu tiên chúng tôi gặp là thiết bị này dường như mở từ phía sau thay vì phía trước, chúng tôi hy vọng điều này không có nghĩa là màn hình được kết hợp với kính.

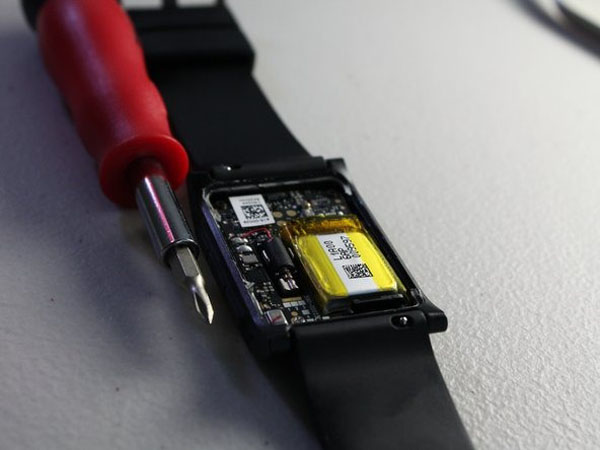

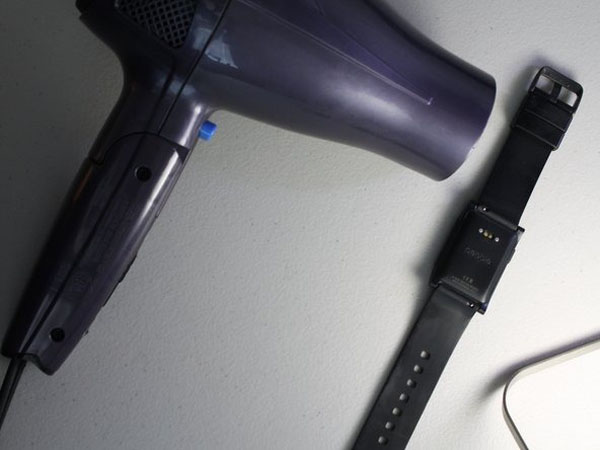

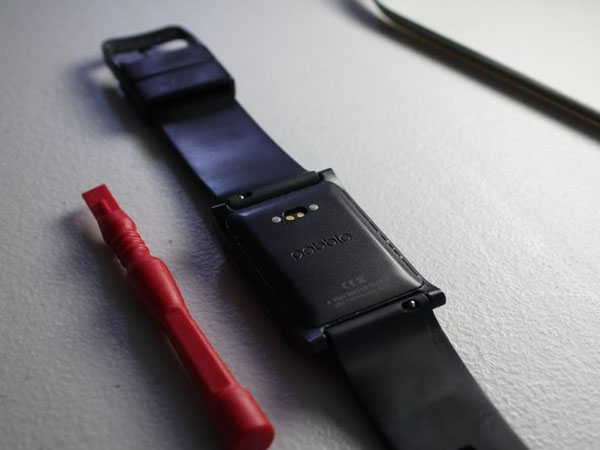

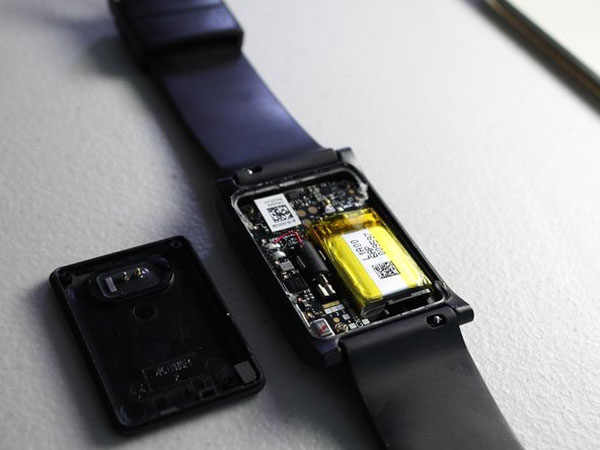

  • Với một chút trợ giúp từ máy sấy thổi màu tím của chúng tôi và một công cụ nâng cao, chúng tôi có được cái nhìn đầu tiên về bên trong cho đến nay, thật tuyệt!

Bước 3:

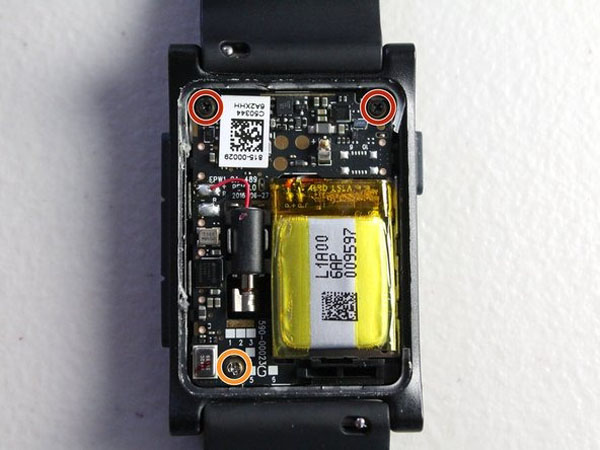

  • Chúng tôi đang đối mặt với bo mạch chủ.

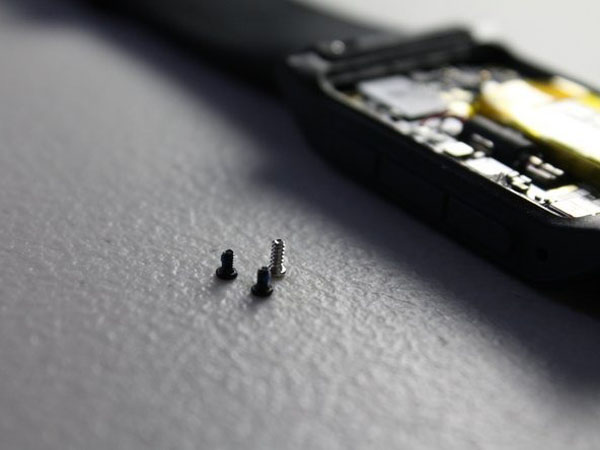

    • Chúng tôi phát hiện ra hai ốc vít Philips # 0 màu đen.
    • Và một ốc vít Philips # 0 màu bạc.
  • Những màu này biểu thị độ dài vít khác nhau, rất hữu ích để đảm bảo chúng quay trở lại đúng vị trí.

Bước 4:

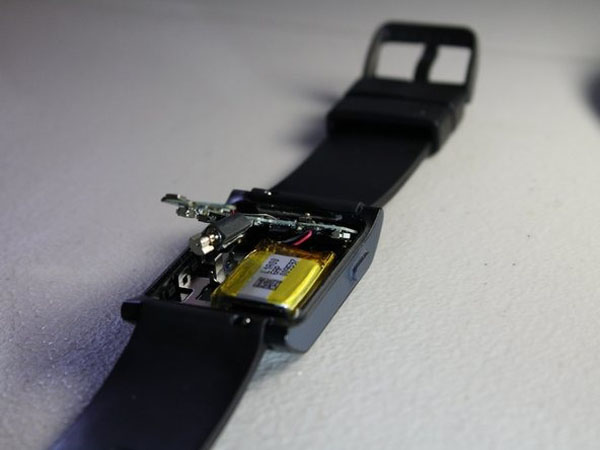

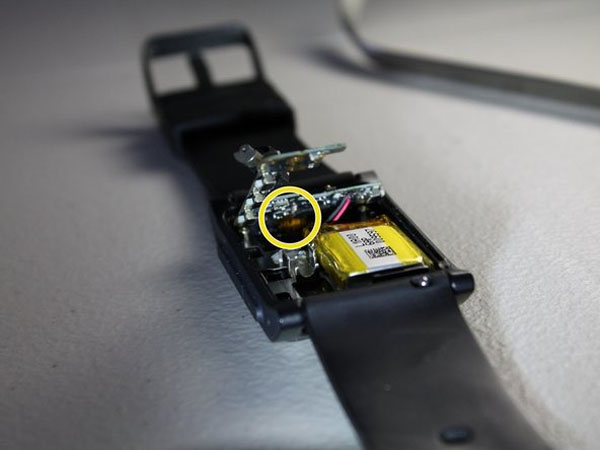

  • Sau khi tách động cơ rung khối lệch tâm (ERM) ra khỏi vỏ của nó ở mặt sau của màn hình, chúng ta có thể bắt đầu nâng bo mạch chủ lên …
  • Chỉ để bị chặn bởi một số dây cáp hiển thị lén lút!
  • Khi chúng tôi khéo léo điều khiển một chiếc spudger để tháo hai dây cáp hiển thị (hai?) Từ mặt dưới của bo mạch chủ, chúng tôi nhận ra rất buồn khi pin và động cơ rung đều bị treo bởi một vật hàn.

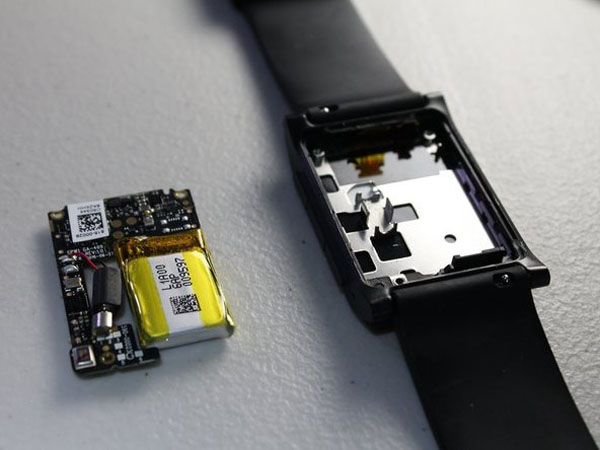

  • Với cáp hiển thị miễn phí, chúng tôi có thể nhấc bo mạch chủ và các bộ tải tự do hàn của cô ấy.

Bước 5:

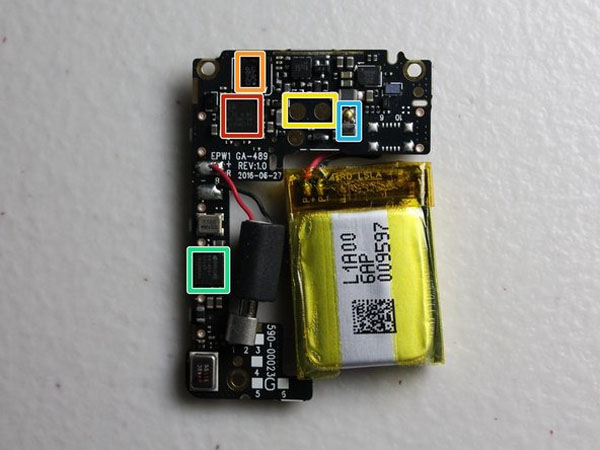

  • Chúng tôi rất tiếc khi mang ống kính zoom đến một cuộc chiến vĩ mô, nhưng đây là những gì chúng ta có thể tạo ra từ các IC phía trước:
    • ARM Cortex M4 100 MHz đó
    • Hộp thoại SmartBond DA14681 Bluetooth LE SoC
    • Một con chip bộ nhớ bí ẩn, được đồn là có8mb phòng để chơi
    • Của Pebble smartstrap dữ liệu và sạc pin,
    • và pin nối đất đi kèm của họ
  • Chúng ta cũng thấy ở đây một pin có kích thước tương tự như Pebble Time năm ngoái, mặc dù trong bao bì ít thân thiện hơn nhiều.

Bước 6:

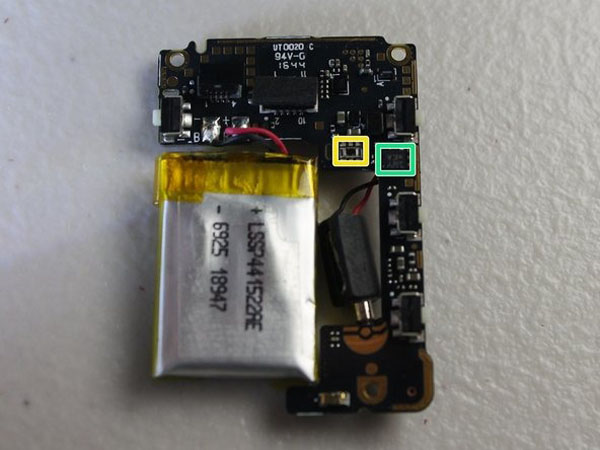

  • Phía xa của MB này chỉ có hai IC đáng chú ý:
    • Một trong những máy đo gia tốc dòng BMAcủa Bosch
      • Lưu ý rằng chúng tôi có một cú đánh ở đây từ loạt BMI trong Pebble Time, mất một số tính năng thú vị như la bàn. $ 99 chỉ đi xa, bạn biết đấy
    • Một cảm biến ánh sáng xung quanh

Bước 7:

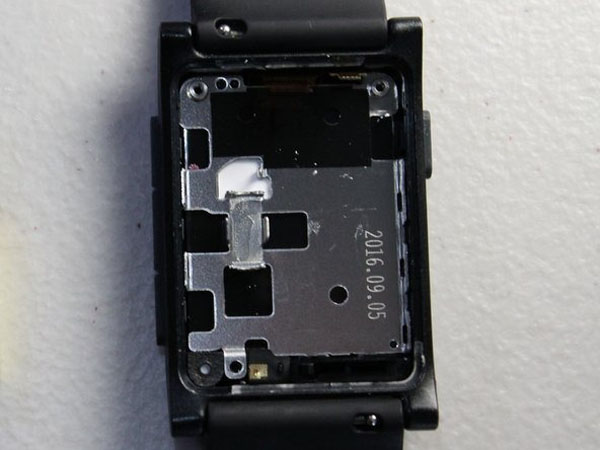

  • Quay trở lại cơ thể, chúng ta bắt gặp một bức tường kim loại lạnh lẽo.

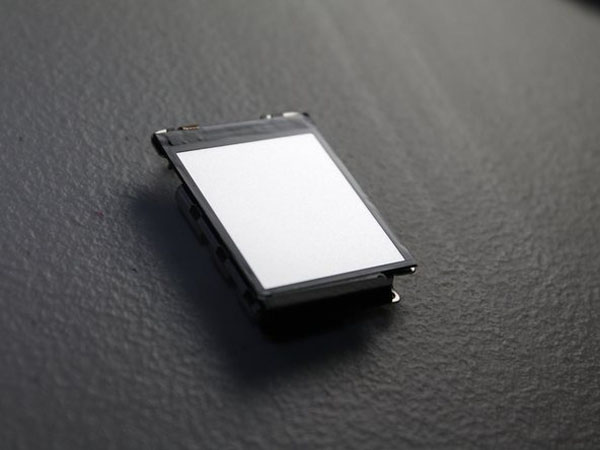

  • Không còn ốc vít trong tầm nhìn, chúng tôi bắt đầu kéo và tò mò, và đã gặp thành công! Màn hình giấy điện tử đen trắng xuất hiện trong một mảnh.

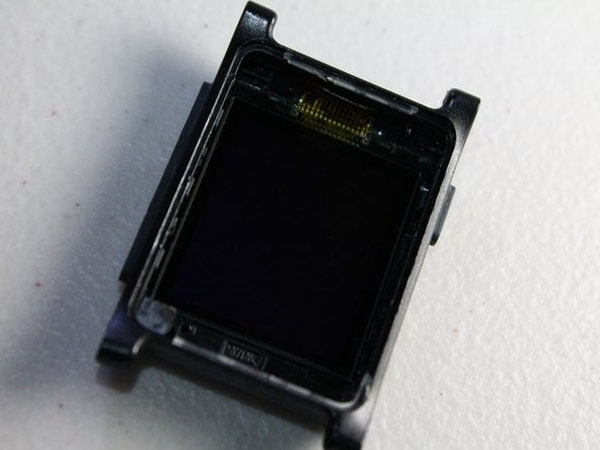

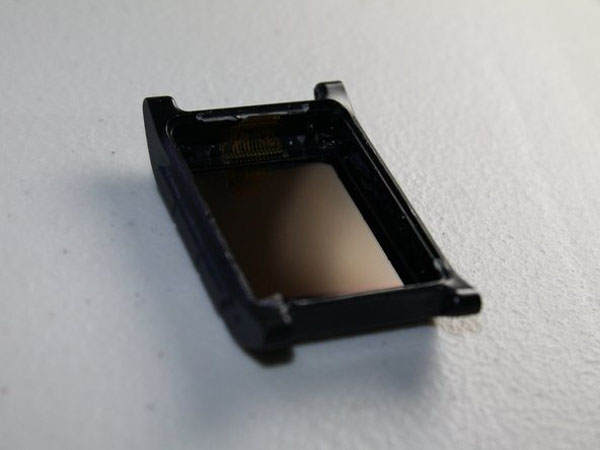

  • Tuy nhiên, chúng tôi bắt đầu cảm thấy lo ngại bởi thực tế là chúng tôi không nhìn thấy qua kính hiển thị sau khi kéo màn hình ra.

Bước 8:

  • Di chuyển qua khu rừng của chúng tôi, chúng tôi đã đi đến kết luận rằng chúng tôi nghĩ rằng Pebble đã chọn một loại màn hình e-ink hai lớp.
  • Màn hình e-ink thông thường sử dụng các buồng nhỏ chứa đầy các sắc tố mực từ hóa có thể được thao tác với một điện tích. Ở đây, có vẻ như Pebble thay vì sử dụng hai màn hình riêng biệt: một màu đen và một màu trắng.

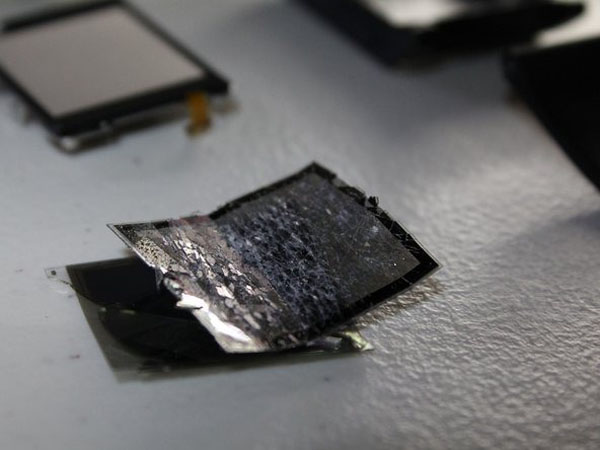

  • Thật không may cho chúng tôi, màn hình đen ngòm này đánh dấu sự kết thúc của sự xé rách chủ yếu là không dính của chúng tôi.

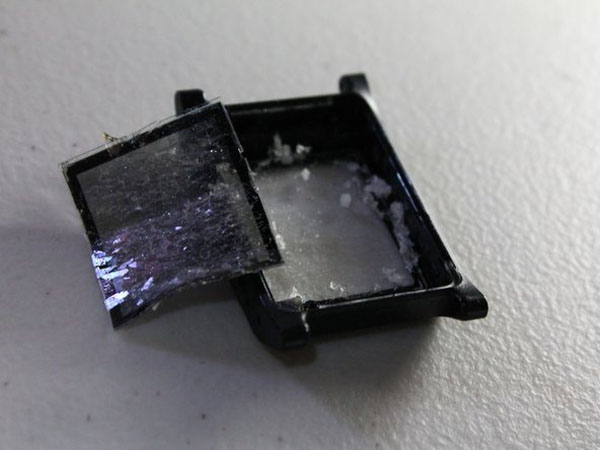

  • Ngay cả với máy sấy thổi màu tím đáng tin cậy của chúng tôi, chúng tôi dường như không thể nới lỏng chất kết dính đủ để cạy các lớp cuối cùng ra mà không làm vỡ chúng.

Bước 9:

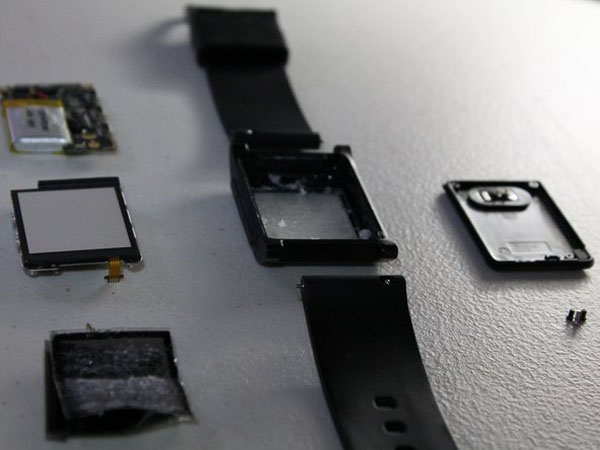

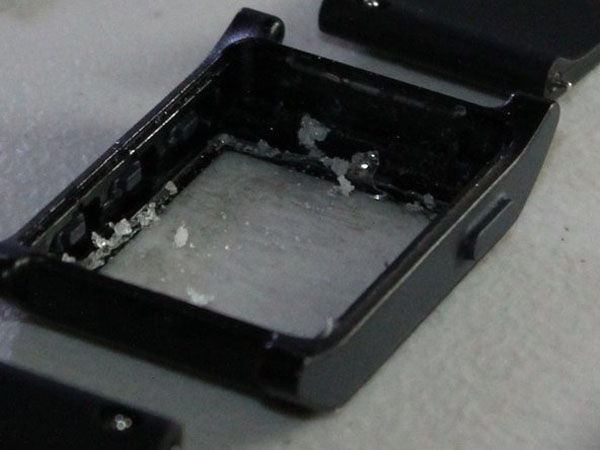

  • Đồng hồ này không còn nhiều! Giống như công ty, chúng tôi chỉ còn lại một lời nhắc nhở rỗng tuếch về những gì đã từng là một điều gì đó tuyệt vời.

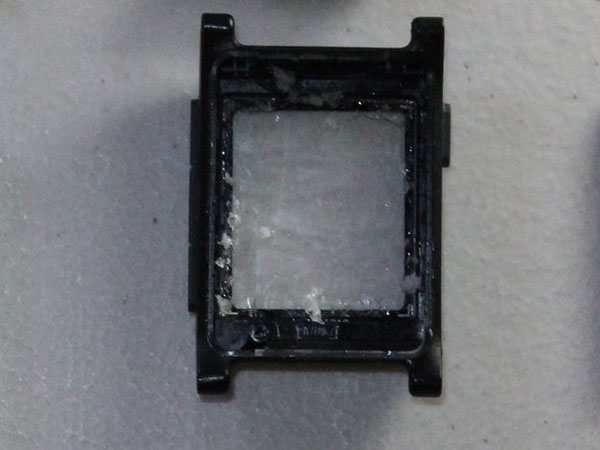

  • Chúng tôi cố gắng tháo dỡ các nút, như năm ngoái, nhưng thấy rằng chúng được tích hợp vào khung máy. Sẽ thật tuyệt nếu chỉ đơn giản là có thể hoán đổi hai bên và thay thế các nút đi kèm, nhưng không có may mắn như vậy ở đây.

Bước 10:

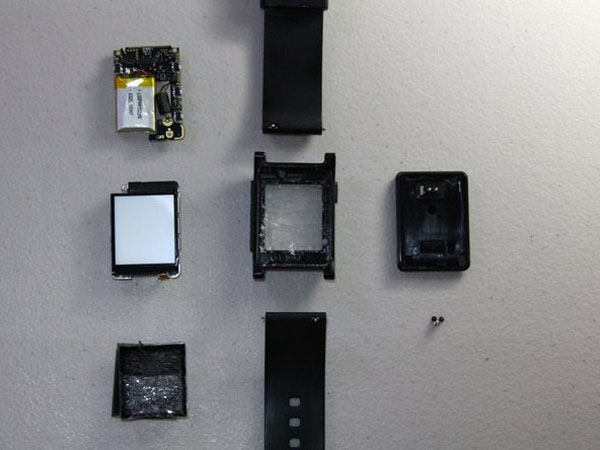

  • Đó là nó! Trong một sự ra đi đáng ngạc nhiên từ anh chị lớn của nó, Pebble 2 này hóa ra không thể sửa chữa được chút nào.
  • Nếu chúng tôi có quyền hạn của nhóm iFixit phía sau chúng tôi, có lẽ chúng tôi sẽ đánh giá điều này ở mức 2/10.
    • Pebble bị mắc kẹt với dây đeo đồng hồ 22 mm tiêu chuẩn công nghiệp, vì vậy bạn vẫn có thể trao đổi những thứ bạn thích!
    • Bo mạch chủ và phần đầu tiên của màn hình có thể được gỡ bỏ khá dễ dàng.
    • Nhưng với cả pin và động cơ rung được hàn, sẽ không có nhiều thay đổi xảy ra.
    • Vì nửa sau của màn hình được dán vào kính trước, cả kính và kính đều không thể thay thế được.
    • Nút thay thế cũng là một không có.
  • Nếu bạn đang muốn ở trên tàu Pebble càng lâu càng tốt, bạn có thể muốn lấy một vài trong số này trên Amazon trong khi chúng vẫn ở đó.
