Pin Bosch GBA 14,4V 1,5Ah – Hướng dẫn tháo lắp

Bước 1: Giới thiệu

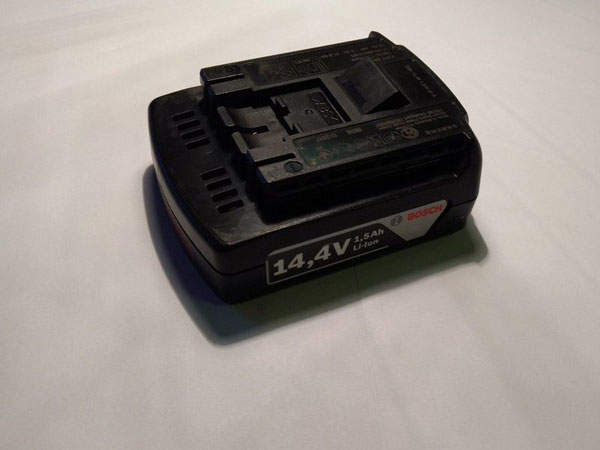

• Ở đây, chúng tôi có pin 14,4V mới (gần như) của chúng tôi cho máy khoan không dây. Thiết kế đơn giản và phong cách, với logo Công ty Bosch ở bên cạnh và số nhận dạng cần thiết. Phần trên cùng là ổ cắm pin phổ thông của Bosch, sẽ phù hợp với tất cả các công cụ không dây thuộc loại điện áp này.

Bước 2: Tháo gỡ

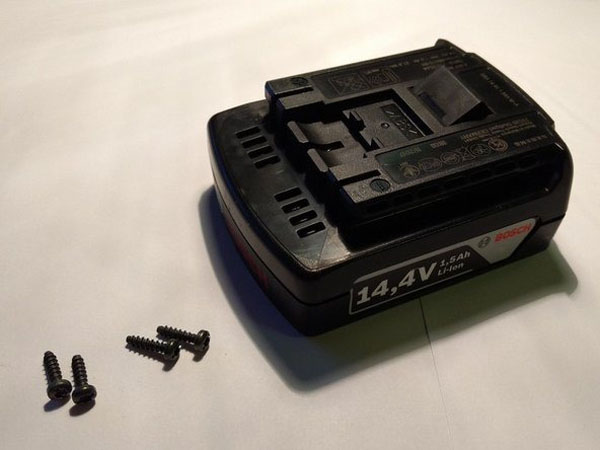

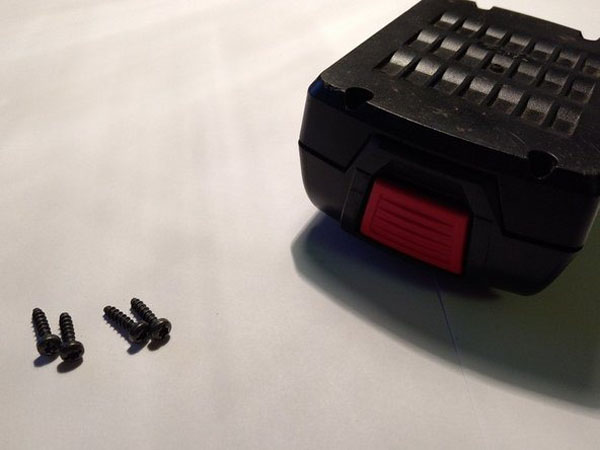

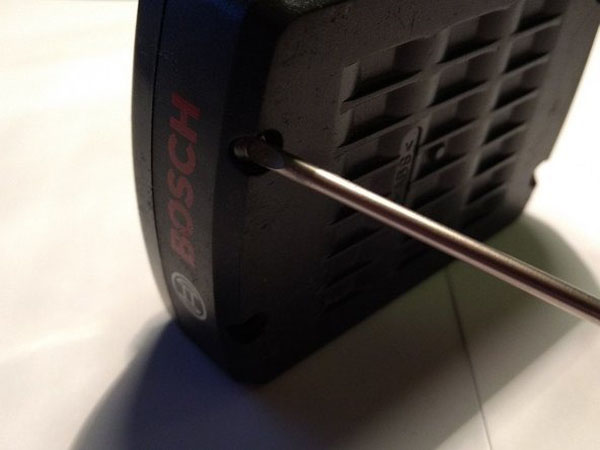

• Pin của Bosch được giữ với nhau bằng 4 ốc vít kết hợp, sẽ phù hợp với cả tua vít phẳng và torx. Tuốc nơ vít phẳng được sử dụng trong trường hợp cụ thể này.

Bước 3:

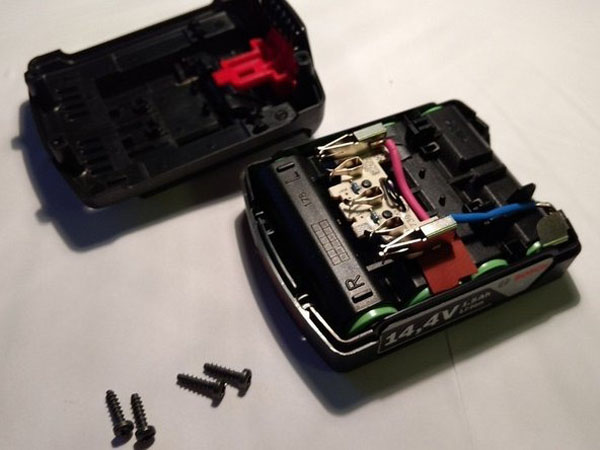

• Sau khi tháo ốc vít, chúng tôi sẽ lật ngược pin lại và nhẹ nhàng tháo nắp trên, để lộ phần bên trong đáng ngạc nhiên.

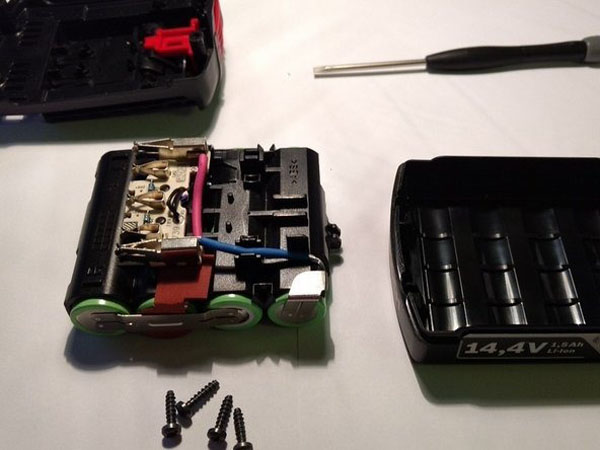

• Phần thứ ba là một bộ giữ pin, chứa 4 tế bào Li-ion “18650” với nhau, bao gồm một PCB nhỏ với móng nối kim loại và hai điện trở. Chúng tôi nhẹ nhàng nâng gói và đặt nó sang một bên. Chăm sóc phải được kỷ luật, để tránh ngắn mạch các tế bào mạnh mẽ.

Bước 4: Tháo nắp trên

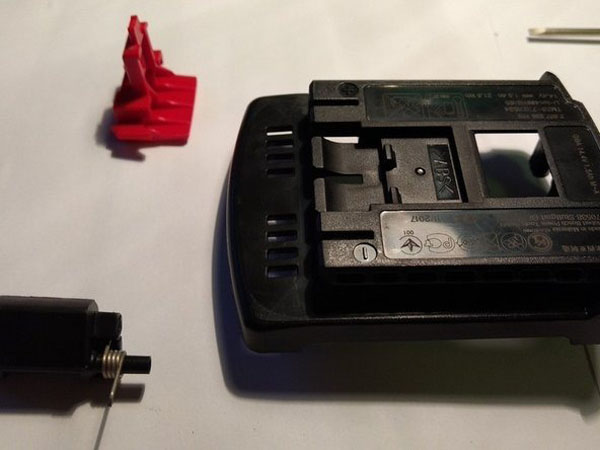

• Nắp trên chứa một cơ chế phát hành tò mò với tổng số 3 phần.

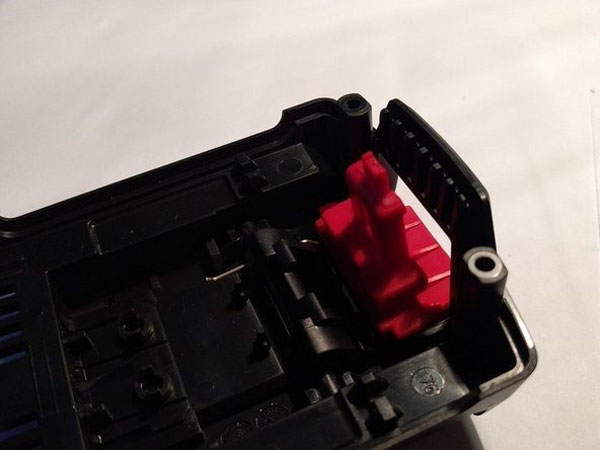

• Nút ấn màu đỏ trượt vào bên trong và tác dụng lực lên khối chặn màu đen tối, được chọc từ nắp.

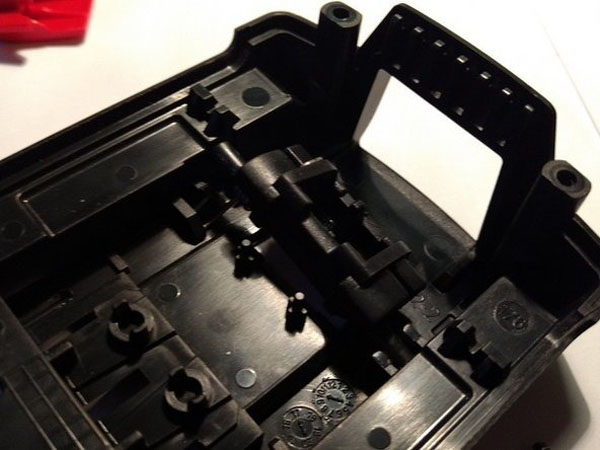

• Không có gì giữ nó tại chỗ, chúng ta có thể dễ dàng loại bỏ nó bằng cách nâng và nhặt nó lên.
• Chặn đen được giữ cố định bằng hai miếng nhựa ở hai bên, nhưng có thể tháo ra dễ dàng và không bị hư hại.

Bước 5: Nắp dưới

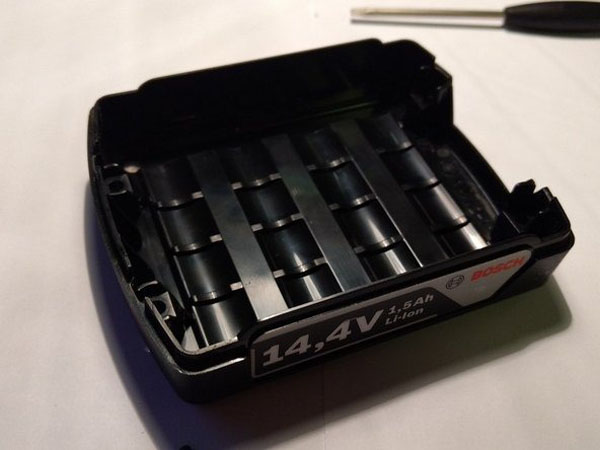

• Nắp dưới ẩn không có gì đáng ngạc nhiên, chỉ có đáy có hình dạng công thái học giữ các tế bào li-ion vừa khít với nhau.

Bước 6: PCB chi tiết

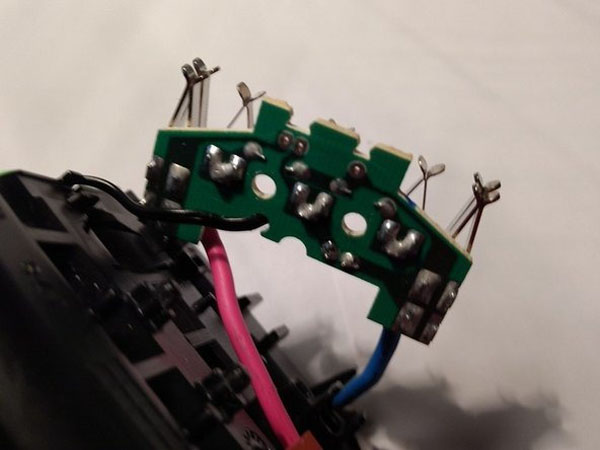

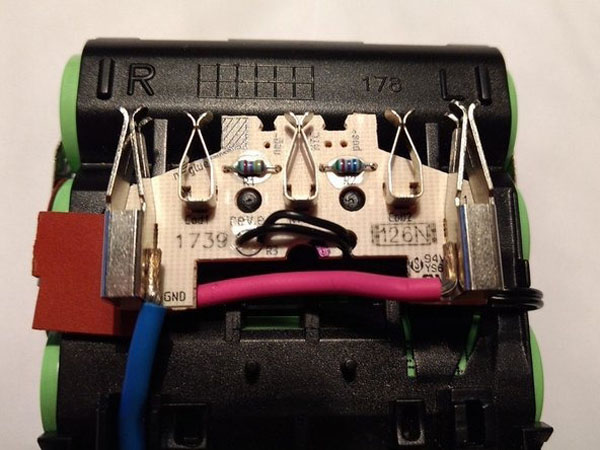

• PCB có tổng cộng 5 hàm lò xo, hai bên là GND và VCC, bên trong 3 được kết nối với điện trở và được sử dụng để theo dõi nhiệt độ pin trong khi làm việc và sạc.
• Thật thú vị, hàm khác nhau được sử dụng bởi pin và máy khoan không dây, chỉ có trung tâm là phổ biến trong cả hai.

Bước 7: Chi tiết còn lại

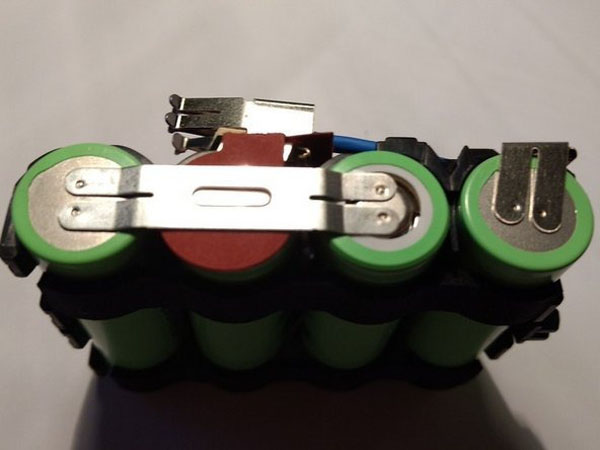

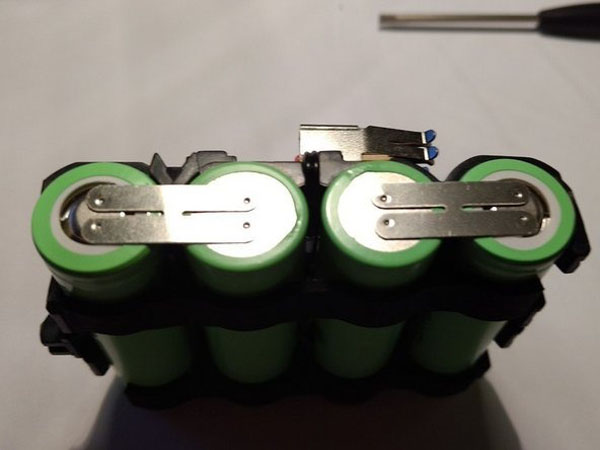

• Trên những bức ảnh cuối cùng này, chúng ta có thể thấy cách 4 tế bào li-ion này được kết nối. Điểm hàn ở hai nơi. Bốn tế bào 3,7V nối tiếp sẽ tạo ra 14,4V như quảng cáo.

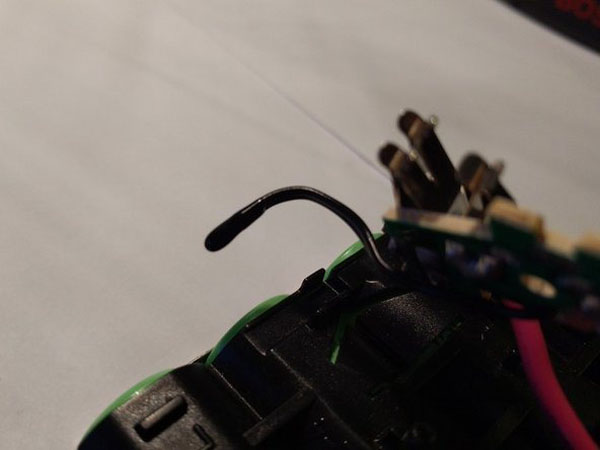

• Ngoài ra còn có một đầu dò nhiệt độ, mà chắc chắn nhất là một điện trở nhiệt, bị mắc kẹt tự do giữa hai tế bào bên trong.
• Không có bảng điều khiển trong pin, điều này thực sự cải thiện độ bền. Chức năng của bảng điều khiển đã được chuyển vào bộ sạc và máy khoan, nhưng điều đó không ảnh hưởng đến giá của các bộ pin này.
