PlayStation 5-Hướng dẫn tháo lắp

Chúng tôi đã chơi một chút Spider-Man, bắt đầu ngủ và bây giờ là lúc để tháo chiếc PS5 này. Lần ra mắt PlayStation hoàn chỉnh, chính thức gần đây nhất là vào tháng 11 năm 2013 , vì vậy chúng tôi rất vui mừng. Đây là những gì hệ thống được sử dụng nhẹ nhàng của chúng tôi đang đóng gói:

Màu đỏ: CPU Zen 2 8 nhân / 16 luồng tùy chỉnh của AMD

Màu cam: GPU RDNA 2 tùy chỉnh của AMD (2230 MHz với 36 đơn vị tính toán)

Màu vàng: RAM 16 GB GDDR6

Màu xanh lá: 825 GB bộ nhớ SSD (cộng với một khe cắm mở rộng SSD m.2)

Màu xanh dương :Kết nối HDMI 2.1 với hỗ trợ video 8K ở 60 Hz hoặc 4K ở 120 Hz

Chúng ta lật một đồng xu để quyết định, và nhanh chóng làm mất nó trong khe ổ đĩa. Đoán nó sẽ là một, sau đó.

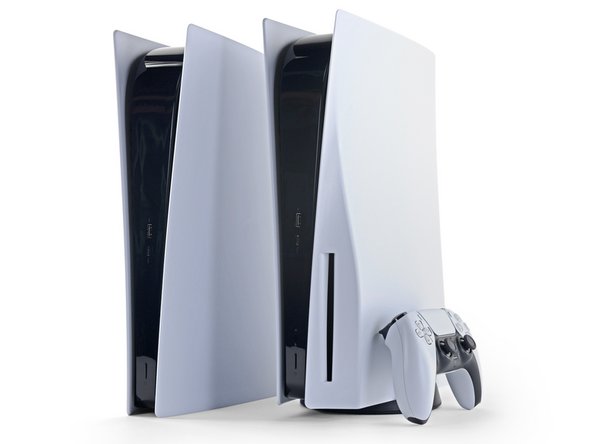

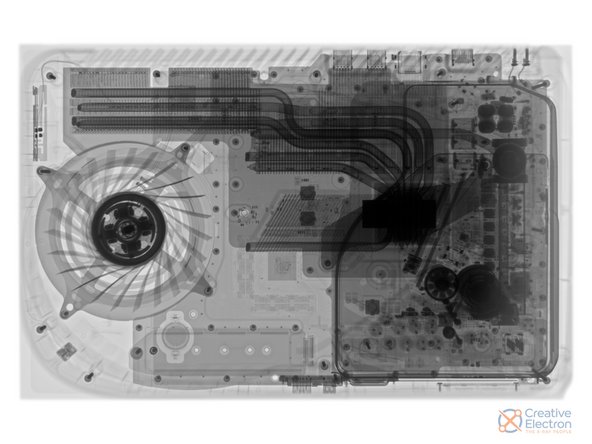

Bạn có thể đã nghe nói PS5 rất lớn – nhưng may mắn thay, nó vẫn nằm gọn trong tủ chụp X-quang của Creative Electron . Kiểm tra chiếc quạt lớn và tất cả các ống dẫn nhiệt chồng lên nhau như một nút giao trên xa lộ.

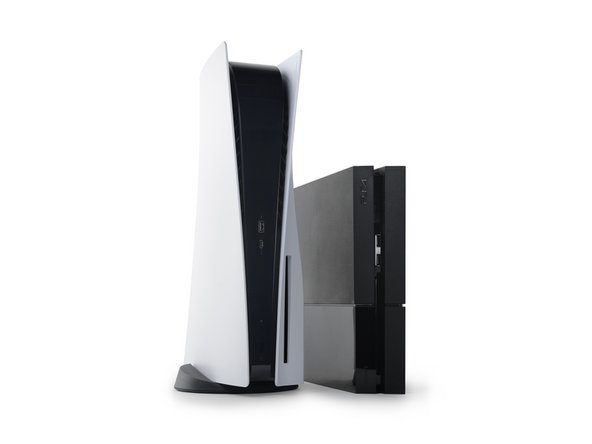

Thứ này hoàn toàn vượt trội so với người tiền nhiệm của nó — chưa kể đến sự cạnh tranh của nó .

Để giữ cho anh chàng cong này ổn định, Sony đã trang bị một chân đế được thiết kế cẩn thận . Chỉ với một chút thao tác, nó cho phép PS5 có thể tạo tư thế thẳng đứng hoặc nằm nghiêng một cách duyên dáng.

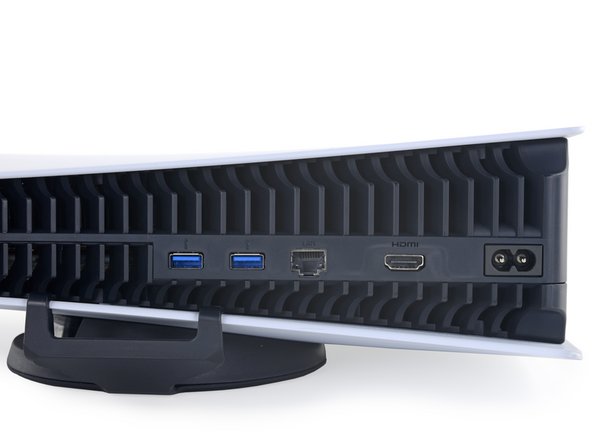

Ở mặt sau, PS5 cho thấy các cổng của nó: hai USB-A 3.0, LAN, HDMI 2.1 và nguồn hai chân. Thêm chúng vào bộ đôi cổng USB ở mặt trước (một Loại A, một Loại C) và bạn đã có một bảng điều khiển được kết nối hợp lý.

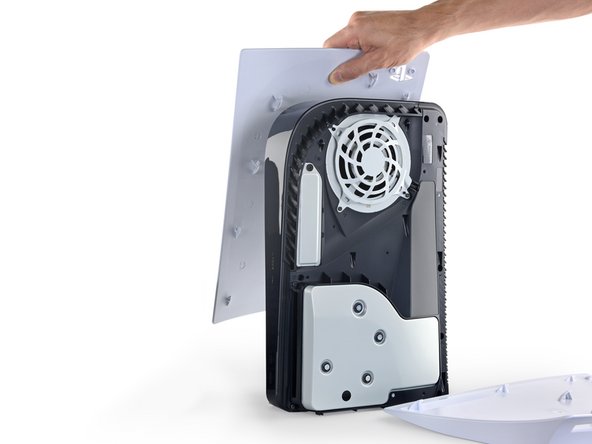

Như ngoài hành tinh như giao diện điều khiển này, quy trình mở thực sự khá thân thiện với con người. Cả hai bảng màu trắng bật ra nhờ chuyển động nâng và trượt nhẹ nhàng — cho phép truy cập ngay vào khe cắm mở rộng SSD M.2, quạt và … cổng bụi có thể hút bụi.

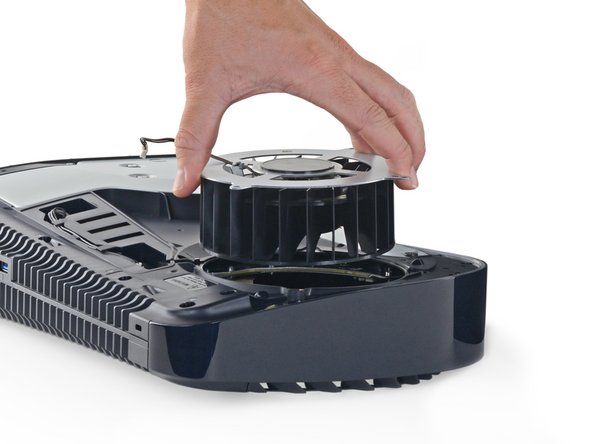

Khi nói đến việc bảo trì dễ dàng phần cứng làm mát của bảng điều khiển của bạn, bạn có thể nói rằng chúng tôi là những người hâm mộ khá lớn.

Nhưng để đi xa hơn, chúng ta cần một trình điều khiển T8 Torx Security . (Tại sao trên trái đất, quạt của PS5 của bạn cần vít bảo mật?)

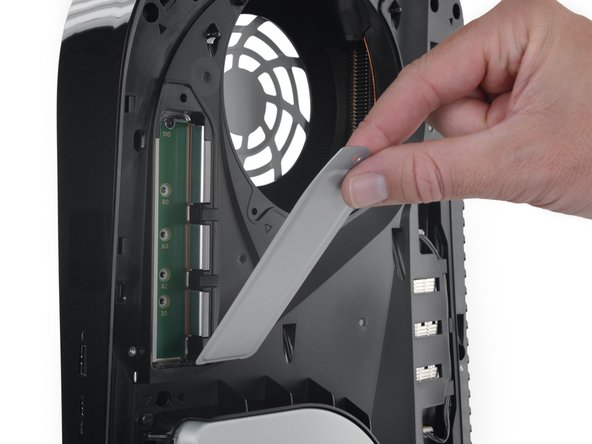

Rất may, khoang mở rộng lưu trữ M.2 rất dễ tiếp cận. Tháo một con vít Phillips và một tấm chắn kim loại, và bạn đã sẵn sàng nâng cấp. Đó là điều khá chu đáo của Sony, đặc biệt là vì bộ nhớ tích hợp bị hạn chế một cách đáng lo ngại.

Nhiều vít bảo mật hơn đặt con đường phía trước. Một trong số họ thậm chí còn sống dưới nhãn dán có bằng chứng giả mạo — rất may không phải là nhãn dán “Không có bảo hành”, điều này sẽ là bất hợp pháp . (Như mọi khi, bạn có thể sửa đổi và giữ bảo hành của mình miễn là bạn không làm hỏng bất cứ điều gì.)

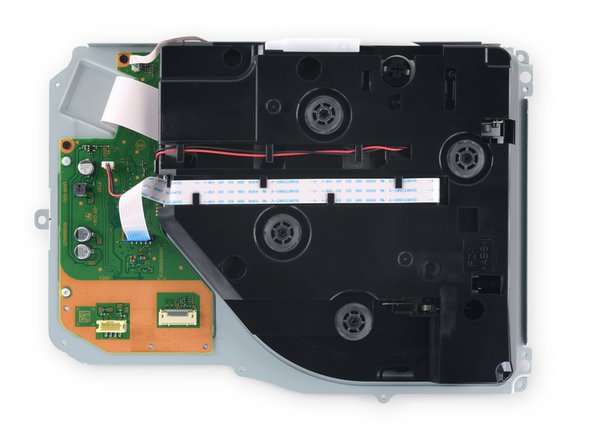

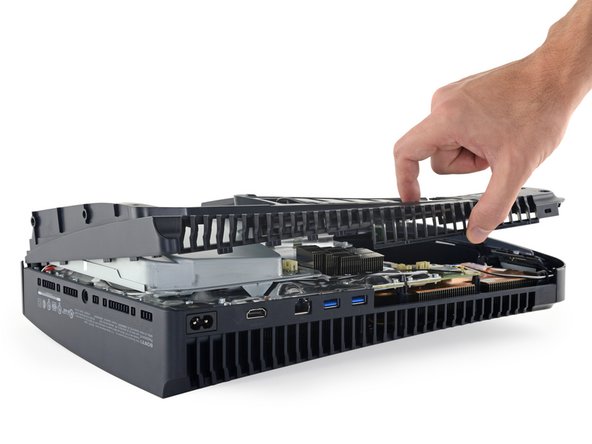

Khi chúng tôi loại bỏ nửa đầu của lớp vỏ nhựa đen, chúng tôi được chào đón bởi ổ đĩa quang.

Ổ đĩa quang mảnh mai không gây ra nhiều cuộc chiến – điều này sẽ tốt cho các thiết bị thay thế tiềm năng, cho đến khi bạn thực sự thử thay thế.

Có thể có một giải pháp khác nếu bạn sẵn sàng tháo rời ổ đĩa và giữ lại bảng mạch ban đầu. Chúng tôi sẽ cập nhật nếu chúng tôi có cơ hội để kiểm tra điều đó.

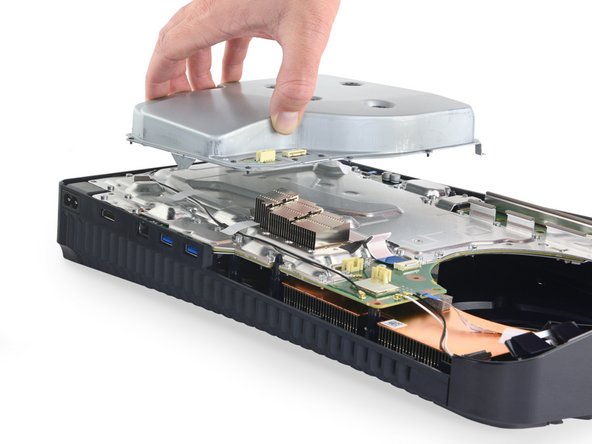

Ai đó đã nói với Sony rằng chúng tôi yêu thích ốc vít? Bởi vì tấm thép này được bảo đảm bằng hàng tấn vít . Ờm cảm ơn!

Bên dưới: một ống dẫn nhiệt để làm mát một dãy VRM, được kết nối với một ngăn xếp vây con . Có vẻ như chúng ta đang nhìn thấy mặt sau của bo mạch chính ở đây — tất cả phần cứng làm mát thực sự nghiêm túc đều được gắn xuống bên dưới.

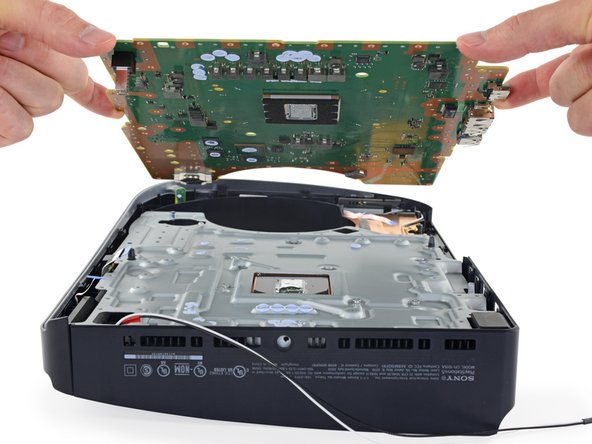

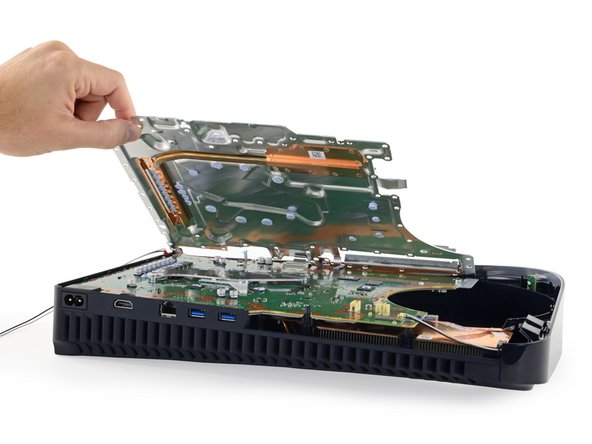

Chúng ta có thể đang tiến đến điểm không thể quay lại, nhưng hãy tháo phần cứng và lật bảng ra

Đúng, thứ sáng bóng bao phủ bộ xử lý không gì khác chính là sự đa tình bắt chước kim loại lỏng , vua của vật liệu giao diện nhiệt hiệu suất cao.

Nhưng với độ dẫn nhiệt đó đi kèm với một số độ dẫn điện không mong muốn — vì vậy bạn không muốn nó phát nổ xung quanh không đúng chỗ.

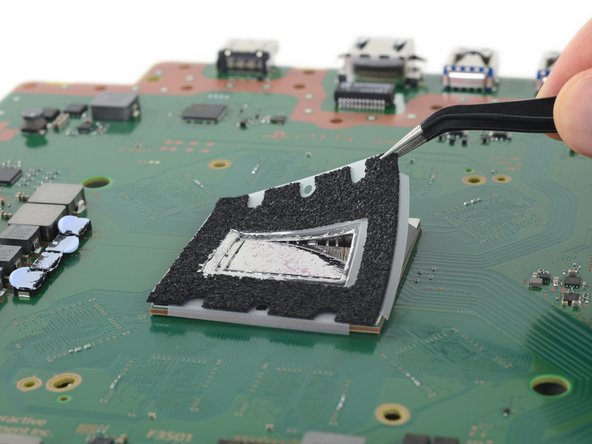

Sony đã nộp bằng sáng chế cho một chiếc túi cách nhiệt, có đệm bọt để giữ kim loại lỏng của họ giới hạn trên bề mặt chip … miễn là bạn không làm những gì chúng tôi đang làm ở đây.

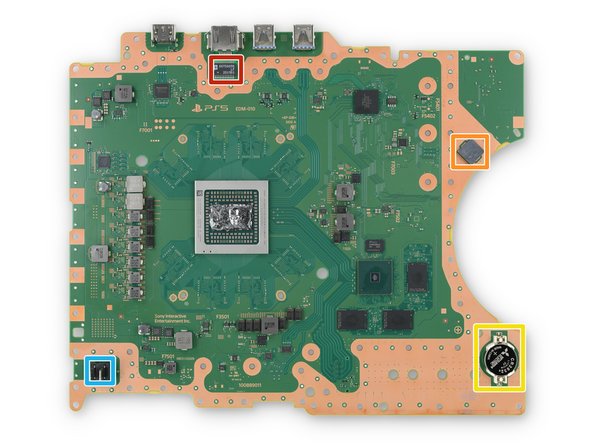

Trước khi chúng tôi chỉ ra những con chip lớn mà bạn có thể đã nghe nói về, đây là một số tính năng thú vị của PCB khổng lồ này:

Màu đỏ: Mô-đun từ tính cơ bản LF 1000 của Bothhand USA GST5009

Màu cam: Murata Piezo Buzzer

Màu vàng: Pin dự phòng 3v (có thể được sử dụng để giữ ngày và giờ của thiết bị)

Màu xanh lá: Mô-đun Wi-Fi Sony J20H100

Màu xanh dương nhạt: Ngạnh đầu vào nguồn cắm trực tiếp vào nguồn điện

Màu xanh dương đậm: Khe mở rộng SSD M.2 — có thể sẽ rất hữu ích, ngay khi Sony thực sự kích hoạt nó.

Màu tím: Đầu nối ăng ten mô-đun Wi-Fi

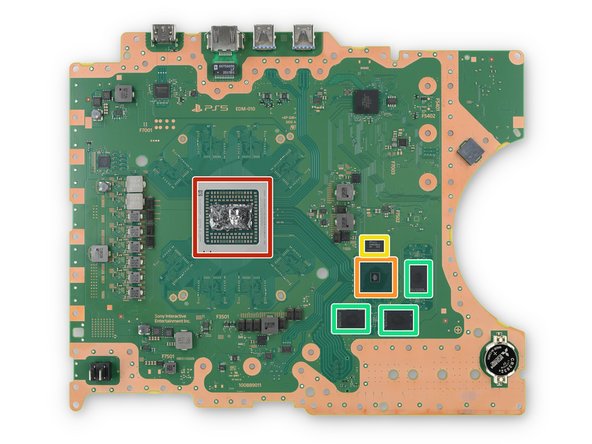

Bây giờ cho sự kiện chính. Dưới đây là một cái nhìn về silicon cung cấp năng lượng cho PS5:

Màu đỏ: Sony Interactive Entertainment Inc./AMD CXD90060GG CPU 8 nhân w / GPU

Màu cam: Bộ điều khiển SSD CXD90062GG của Sony Interactive Entertainment Inc.

Màu vàng: Bộ nhớ SK Hynix H5AN4G8NBJR-UHC DDR4 SDRAM – 512 MB

Màu xanh lá: 6x (ba mỗi mặt) Bộ nhớ Kioxia / Bộ nhớ Toshiba TH58LJT0T24BA4M Bộ nhớ flash BiCS (có thể)

Màu xanh dương :Micron MT61K512M32KPA-14: B 2 GB GDDR6 SGRAM

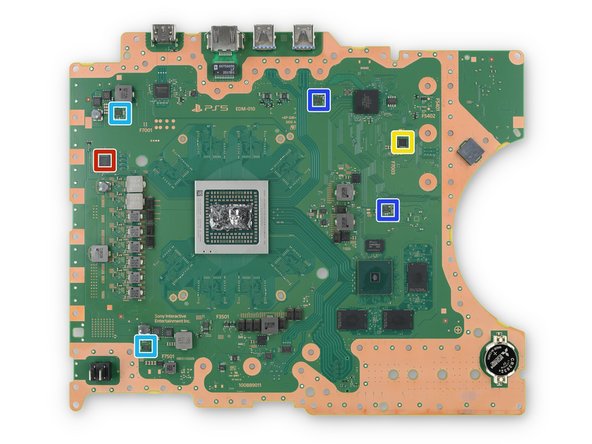

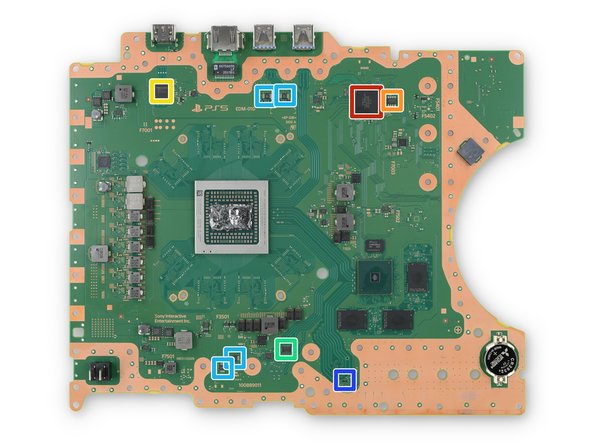

Các chip bổ sung hỗ trợ truyền dữ liệu đến và từ các thiết bị bạn kết nối với PlayStation:

Màu đỏ: Bộ điều khiển I / O CXD90061GG của Sony Interactive Entertainment Inc. (có thể)

Màu cam: Bộ nhớ flash nối tiếp Winbond W25Q16JV 16 Mb

Màu vàng: Bộ chuyển đổi HDMI của Panasonic MN864739 (có thể)

Màu xanh lá: Texas Instruments TUSB1044 Bộ chuyển hướng tuyến tính hai chiều USB Type-C 10 Gbps

Màu xanh dương nhạt: Công tắc nguồn Texas Instruments TPS2001D 2 A USB

Màu xanh dương đậm: Những con chip nhỏ bé này giúp bảo vệ thiết bị khỏi hiện tượng phóng tĩnh điện có hại .

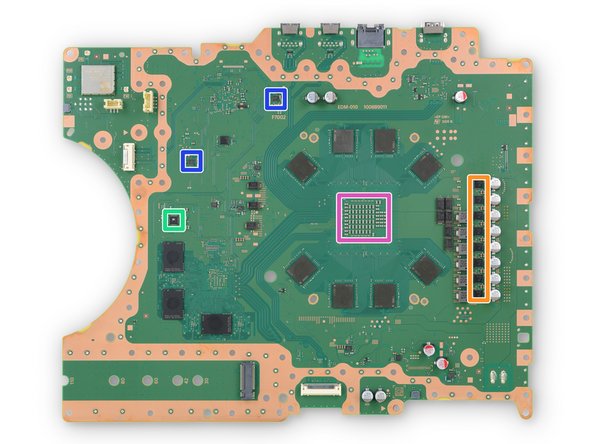

Điểm của tất cả silicon này là gì mà không có cách nào để cung cấp lượng điện năng phù hợp cho mỗi con chip? Dưới đây là các chip nguồn quan trọng không kém:

Màu đỏ: Bộ điều khiển PWM 16 pha Infineon XDPE14286A (có thể)

Màu cam: ON Mô-đun nguồn NCP252160 bán dẫn

Màu vàng: Quản lý nguồn Richtek RT5126 (có thể)

Màu xanh lá: Quản lý nguồn Richtek RT5127 (có thể)

Màu xanh dương nhạt: Bộ điều khiển Buck đồng bộ TPS53219A của Texas Instruments

Màu xanh dương đậm: Bộ chuyển đổi bước xuống của Texas Instruments TLV62090 3A

Màu tím: Các tụ điện được đánh dấu bằng màu tím thực hiện quá trình lọc điện áp cuối cùng trước khi nguồn điện đến bộ xử lý chính, để giữ cho điện áp hoàn toàn ổn định. Điều này đặc biệt quan trọng nếu bạn muốn chạy nhanh!

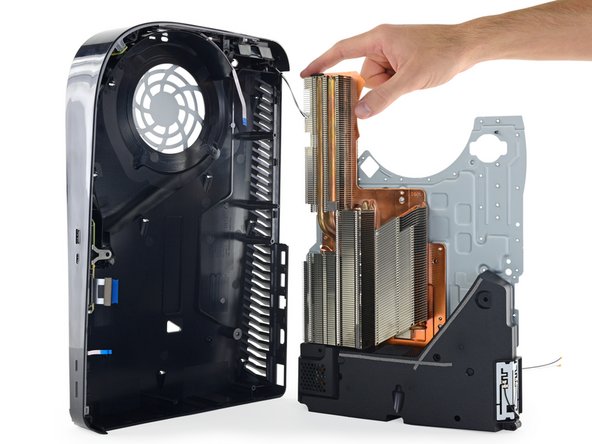

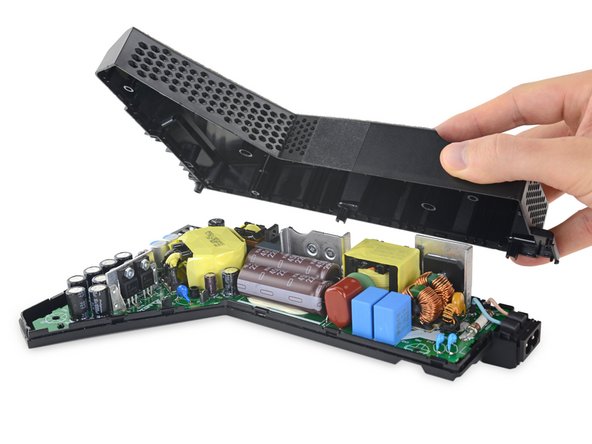

Bên dưới tấm chắn kim loại số hai: một bộ tản nhiệt lớn và bộ nguồn trông rất vui nhộn.

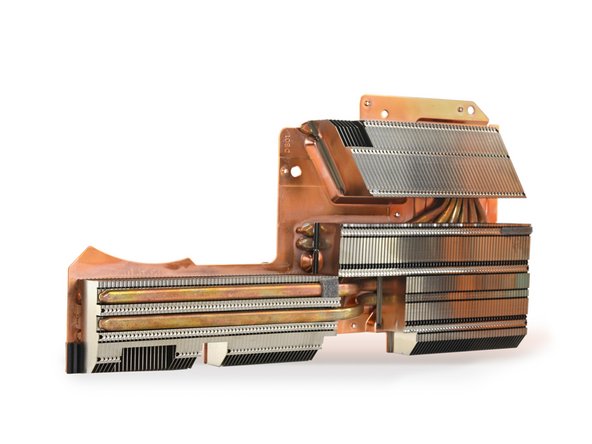

Vì nhiệt tăng lên một cách tự nhiên, có nghĩa là bộ tản nhiệt này được thiết kế để truyền nhiệt lên trên qua tất cả các ống dẫn nhiệt mà chúng ta đã thấy trước đó trong X-quang. Đồng thời, nhiệt lượng tỏa ra qua các ngăn xếp bằng bạc sẽ bị quạt thổi bay.

So với tản nhiệt của Xbox Series X , PS5 chắc chắn có nhiều diện tích bề mặt hơn để lan tỏa nhiệt nóng. PS5 không sử dụng buồng hơi như Series X, nhưng Sony tuyên bố sự kết hợp giữa ống dẫn nhiệt bằng đồng và bộ tản nhiệt của họ cũng hiệu quả như nhau.

Đây là bản chụp các thông số kỹ thuật , dành cho những người bạn đã hỏi — bản thân PSU được sản xuất bởi Delta.

PlayStation 5 là một bước tiến vượt bậc trong công nghệ chơi game console, giống như đối thủ Microsoft của nó. Có thể chúng tôi đã mất vài tuần, nhưng chúng tôi đã học được rất nhiều điều trong thời gian sử dụng PS5.

Thiết kế tương đối thân thiện với mô-đun và sửa chữa của nó hơi bị lu mờ bởi một số khóa phần mềm và các vít bảo mật Torx gây phiền nhiễu (nếu không phải là hiếm).

Điều đó nói rằng, bước tháo gỡ đầu tiên không cần dụng cụ, dễ dàng truy cập quạt và mở rộng bộ nhớ ngoài kệ luôn là những chiến thắng lớn trong cuốn sách của chúng tôi.

PS5 hạ cánh ở đâu trên thang đo khả năng sửa chữa? Tiếp tục cuộn để tìm hiểu.

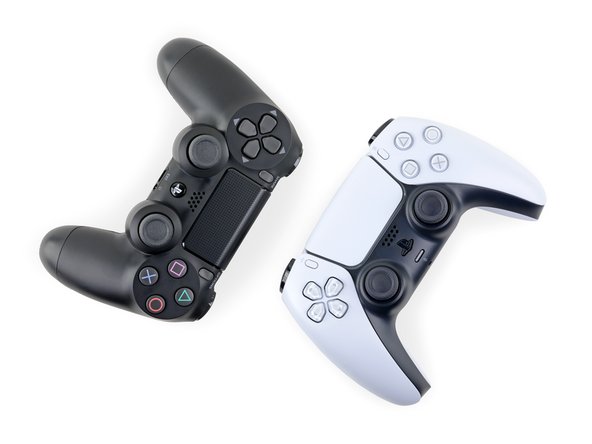

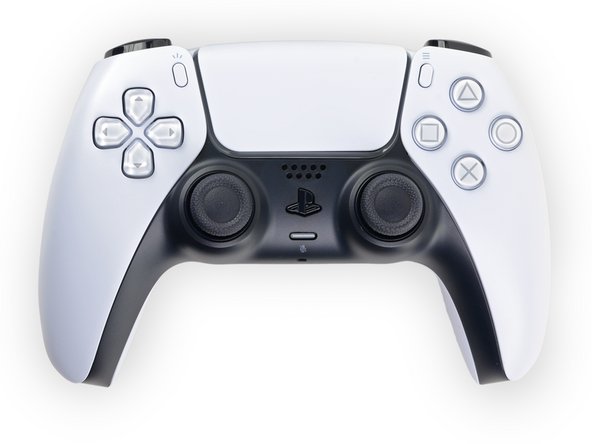

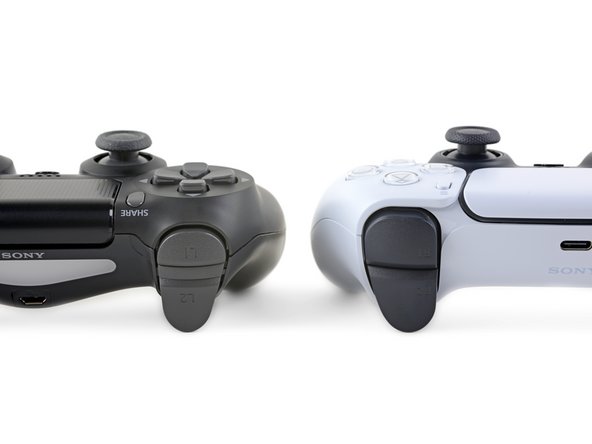

Trong khi chờ đợi PS5 của mình đến, chúng tôi đã bận rộn trên bộ điều khiển DualSense. Có đủ thứ mới được đóng gói để biến món này thành một bữa ăn của riêng mình:

Bộ kích hoạt thích ứng theo thời đại không gian, hệ thống xúc giác hàng đầu, bàn di chuột lớn hơn, sạc USB-C, kiểu cầm rất tiện lợi và hơn thế nữa.

“Cú sốc” đã bị loại bỏ khỏi tên, nhưng cú sốc của nó đối với ngành công nghiệp game chắc chắn sẽ vẫn còn đáng kể.

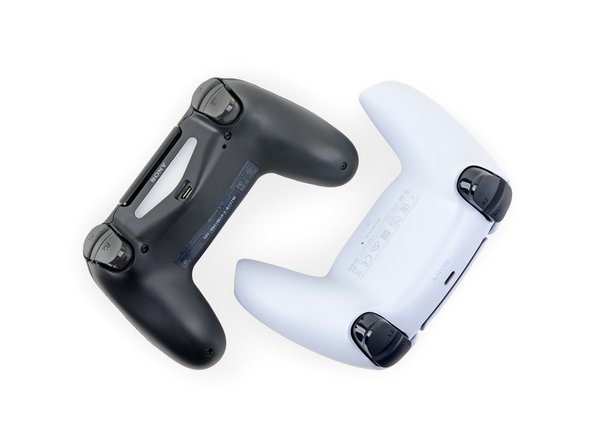

Thiết kế mới là nên kiểu dáng đẹp mà có chính xác không vít nhìn thấy được. Có vẻ như Sony đang bắt chúng tôi làm việc vì nó …

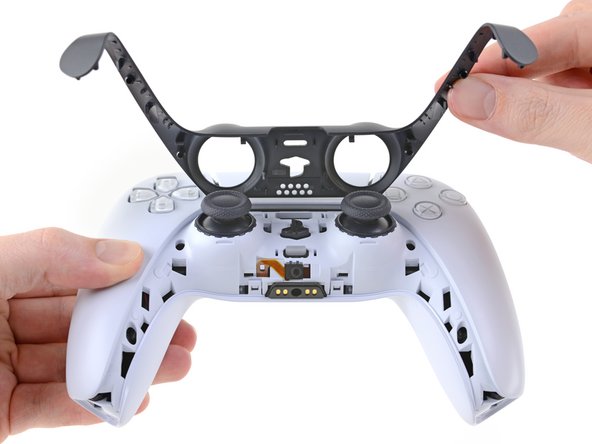

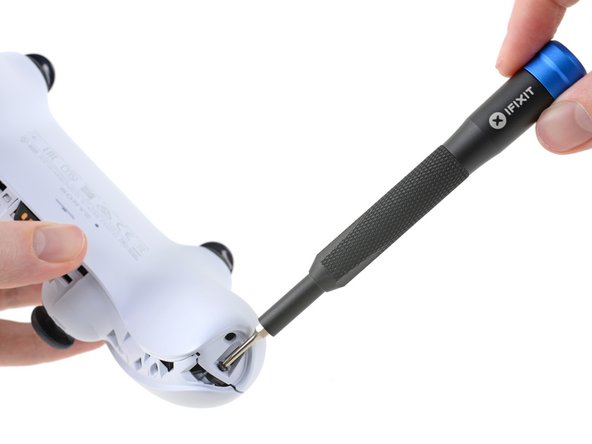

Mặc dù vậy, chúng tôi không hề bối rối — ở đâu có đường nối, ở đó có cách! Nắp trang trí màu đen xung quanh các cần điều khiển dễ dàng tháo ra, để lộ hai ốc vít gần các đầu của tay cầm.

Chắc chắn có một vài con ốc vít ở đâu đó .

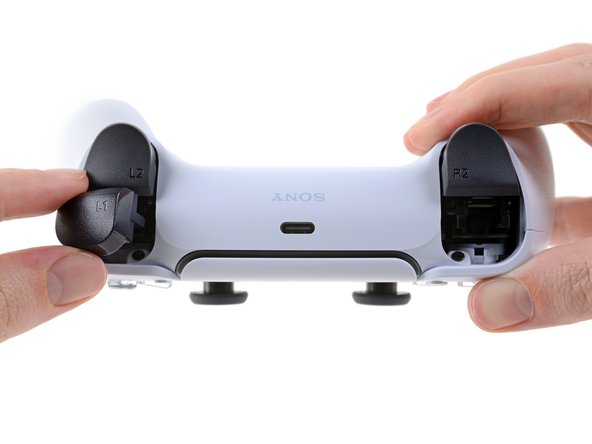

Aha! Hai ốc vít nữa được giấu dưới các nút L1 và R1, tạo ra một chút cạy ra (và khả năng bay).

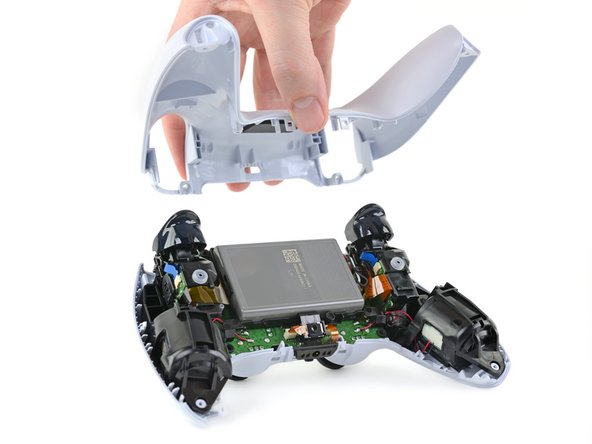

Cất cánh! Bốn vít Phillips và một số kẹp là những thứ duy nhất đứng giữa khách hàng và bộ điều khiển DualSense đang mở. Không tệ.

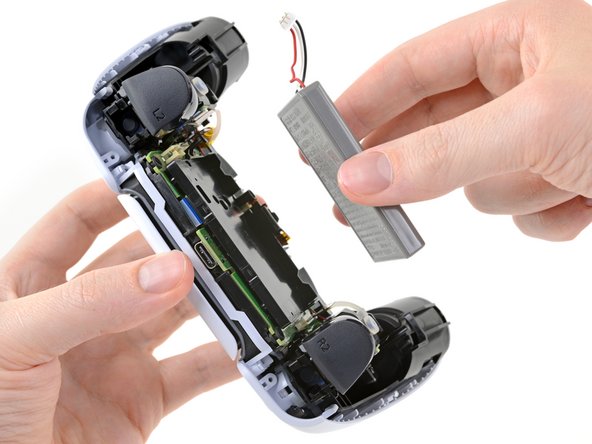

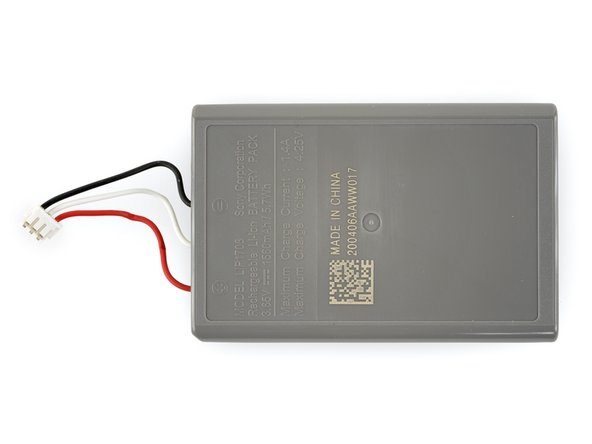

Cũng giống như DualShock 4 và DualShock 3 trước đó, pin DualSense có một tấm chắn bằng nhựa cứng và không được dán tại chỗ.

Chiếc đồng hồ nguyên khối màu xám này có công suất 5,7 Wh. Đó là một sự gia tăng đáng kể so với gói 3,7 Wh của DualShock 4 và có một lý do chính đáng cho lượng nước bổ sung đó : một cái gì đó phải cung cấp năng lượng cho tất cả công nghệ mới điên rồ này.

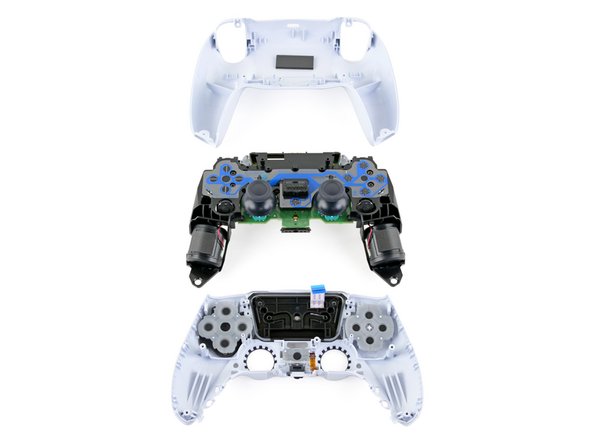

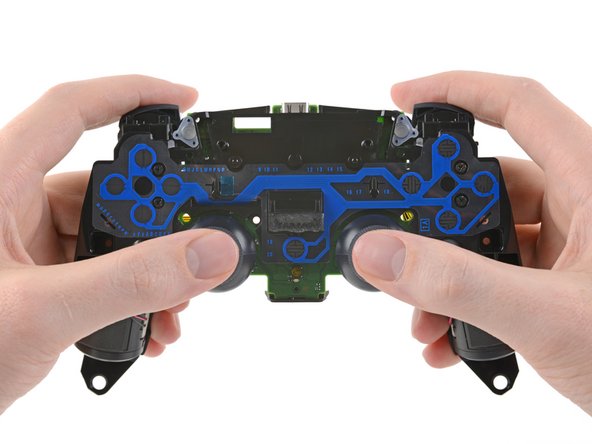

Tiếp theo, xuất hiện những phần ruột: cảm biến nút, bo mạch chủ, trình điều khiển xúc giác và bộ kích hoạt thích ứng, tất cả đều được gắn vào một khung hình trung màu đen.

Cả hai cụm kích hoạt thích ứng đều kết nối bằng cáp, nhưng trình điều khiển xúc giác, cổng USB-C và cần điều khiển đều được giữ bằng các kết nối hàn.

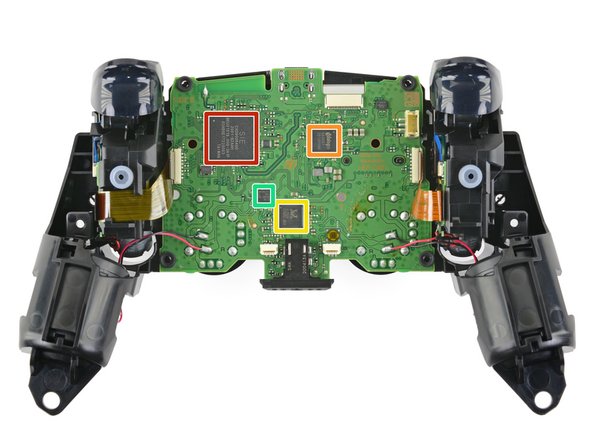

Ở mặt sau sống bảng mạch chính. Và ở đâu có bảng mạch, có chip:

Màu đỏ: SIE CXD9006GG – Có thể là chip Sony tùy chỉnh thực hiện tất cả các công việc khó khăn

Màu cam: Hộp thoại DA9087 PMIC

Màu vàng: Bộ giải mã âm thanh Realtek ALC5524

Màu xanh lá: Bộ khuếch đại âm thanh lớp D Nuvoton NAU8225 3.0 W

Chúng ta hãy đi sâu vào phân loại tec-er, kích hoạt kháng thay đổi này.

Bộ kích hoạt hoạt động bình thường mà không cần bất kỳ cơ chế nào hoạt động, tiếp xúc với một nút trên cáp ruy-băng màu xanh lam. Nhưng nếu các nhà phát triển trò chơi chọn, họ có thể lập trình bộ điều khiển để điều chỉnh chính xác mức độ khó kéo của kích hoạt.

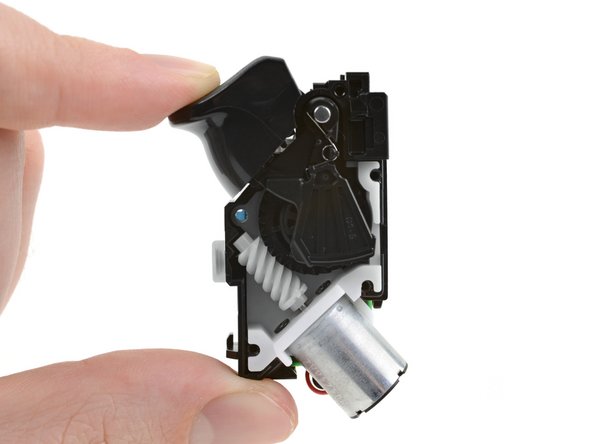

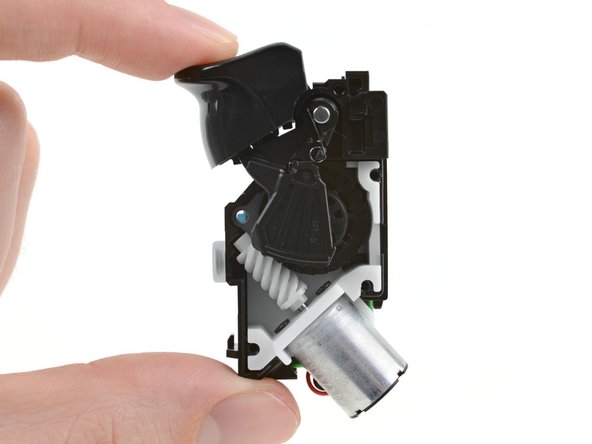

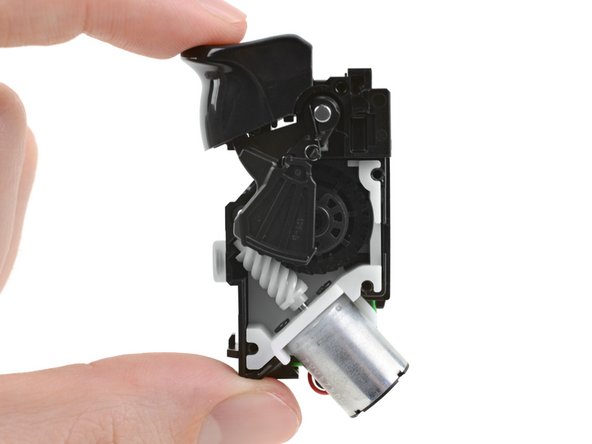

Mô-tơ màu bạc quay bánh răng con sâu màu trắng, điều khiển cánh tay đòn màu đen lên và cung cấp khả năng chống tác động của đòn bẩy của bộ kích hoạt, thêm một mức độ phản hồi khác cho bộ điều khiển.

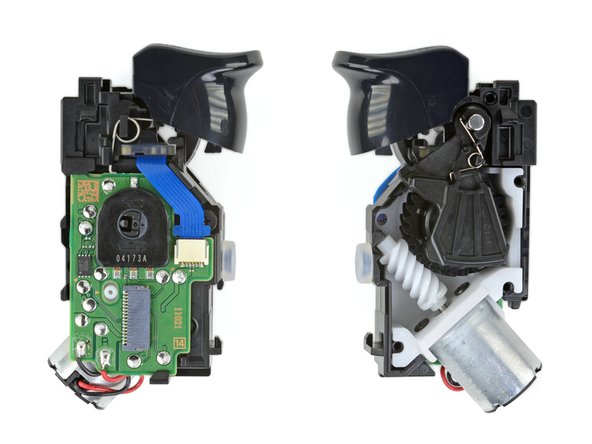

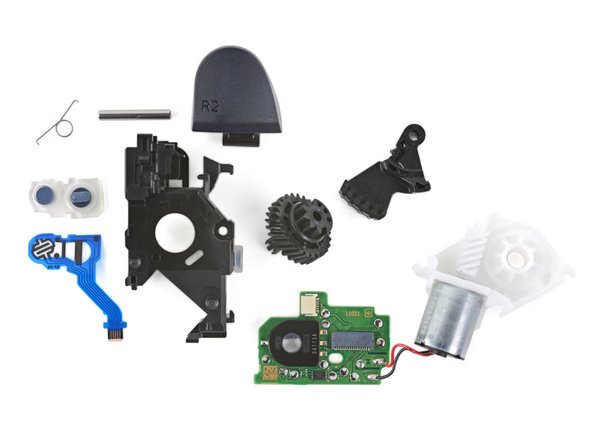

Hãy cùng tìm hiểu sâu về các yếu tố kích hoạt này:

Màu đỏ: Đầu tiên, các cảm biến nút — R1 ở bên trái và R2 ở bên phải. R2 dường như sử dụng cảm biến “hai giai đoạn” để phân biệt các lần kéo kích hoạt một phần và toàn bộ, trong khi R1 là một công tắc kỹ thuật số Jane trơn.

Màu cam: Tiếp theo là khung nhựa, chốt kim loại và lò xo. Các phần này thực hiện hành động kích hoạt R2 không thích ứng, không có phần còn lại của các bộ phận ưa thích.

Màu vàng:Hệ thống bánh răng hoạt động cùng nhau như đã trình bày ở bước trước: bánh răng sâu màu trắng (từ viên đạn màu xanh lá cây bên dưới) quay bánh răng tròn, điều này dẫn động cánh tay lên để chống lại tác động của đòn bẩy R2.

Màu xanh lá: Vỏ bánh răng màu trắng giữ tất cả các thành phần bánh răng lại với nhau. Động cơ bạc thò ra phía dưới dẫn động bánh răng sâu. Các dây dẫn của nó được hàn vào bảng mạch của mô-đun kích hoạt (lên tiếp theo).

Màu xanh dương :Cuối cùng, một bảng mạch để mang tất cả lại với nhau! Có hai kết nối cáp ruy-băng: một kết nối với các nút và một kết nối với bo mạch chủ. Bộ mã hóa màu đen đo chuyển động quay của bánh răng tròn từ viên đạn màu vàng.

Với tất cả các bộ phận có thể thay thế dễ dàng, chúng tôi đang tìm kiếm các bit hàn.

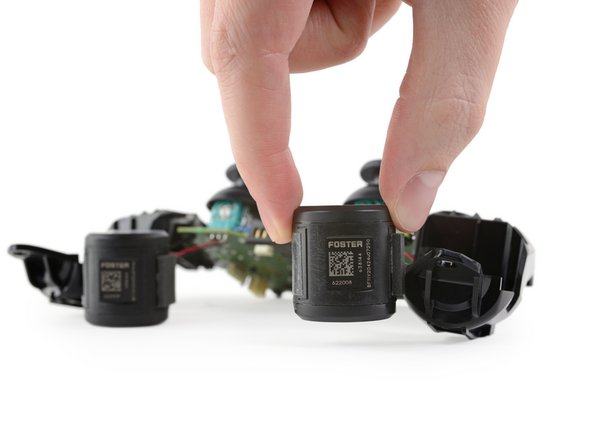

Đầu tiên là hai bộ truyền động cuộn dây bằng giọng nói mang nhãn hiệu Foster điều khiển hệ thống haptics.

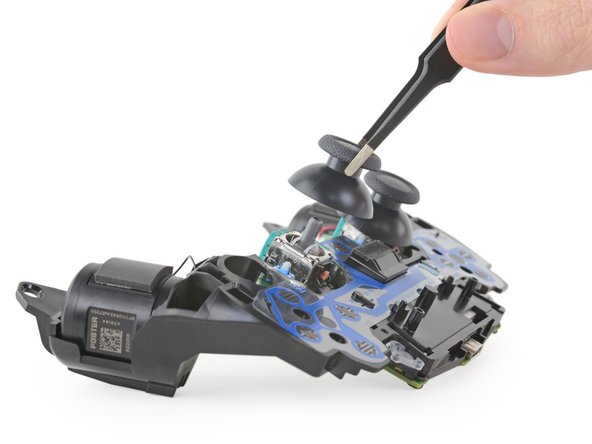

Và tiếp theo: hai cần điều khiển. Về cơ bản, chúng trông giống với gậy thương hiệu Alps từ DualShock 4.

So với những thứ này, việc thay thế cần điều khiển Joy-Con là một điều dễ dàng. Cần điều khiển PlayStation chắc chắn ít bị trôi hơn so với Joy-Cons nổi tiếng khô khan, nhưng việc hàn chúng vào là một thiếu sót lớn.

Và cuối cùng là cổng USB-C. Một thành phần có độ mài mòn cao khác mà chúng tôi muốn thay thế dễ dàng.

Bộ điều khiển DualSense hóa ra là một trong những nâng cấp lớn nhất của PS5.

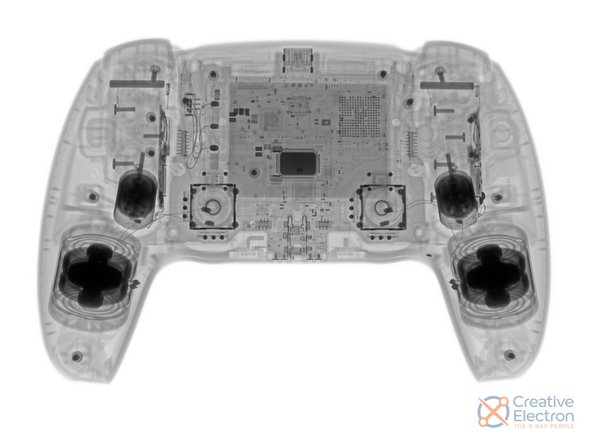

Cuối cùng, đây là hình ảnh chụp X-quang về tất cả DualSense mà chúng tôi vừa tháo dỡ, một lần nữa cảm ơn những người bạn của chúng tôi tại Creative Electron .

Chúng tôi cũng rất cảm ơn người đóng góp iFixit Chunglin Chin , người đã thực hiện công việc thám tử cần thiết để xác định tất cả các chip đó trong các bước của bo mạch chủ. Bạn đã làm rất tốt!

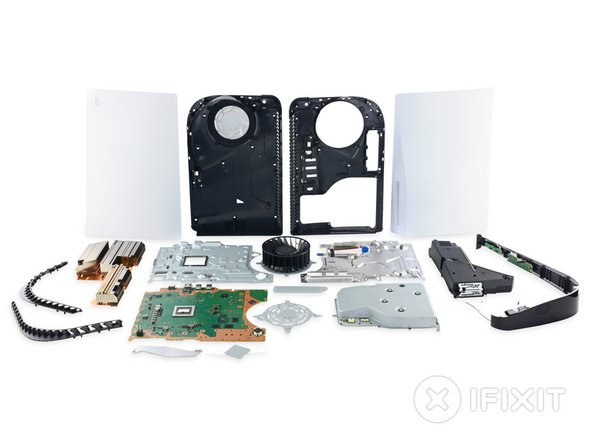

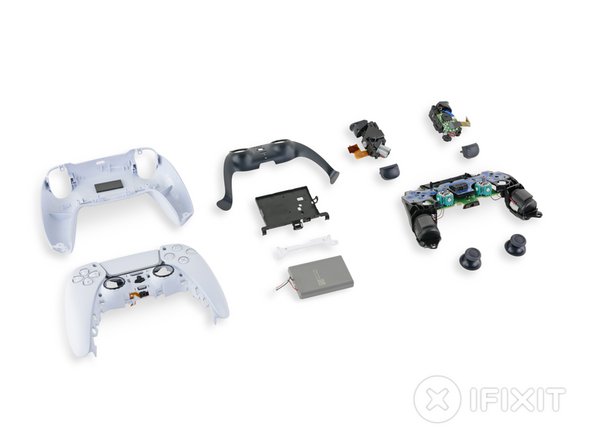

Đó là một cái bọc của giọt nước mắt này! Đã đến lúc kết hợp mọi thứ lại với nhau và xem liệu chúng ta có thể tận dụng đủ kim loại lỏng cho một phiên chơi game hay không.

Chỉ còn một điều nữa, và đó là điểm số.
