S-993A Desolder Gun Teardown

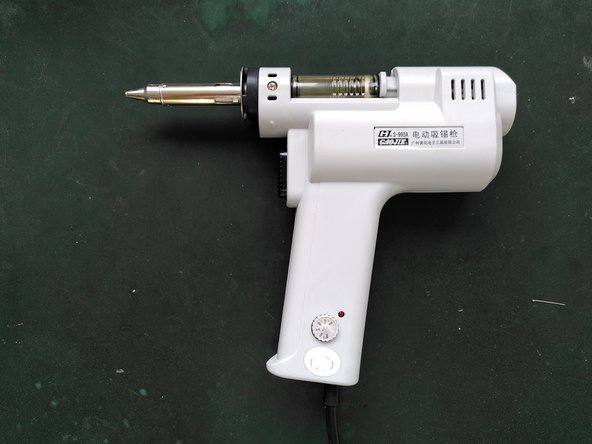

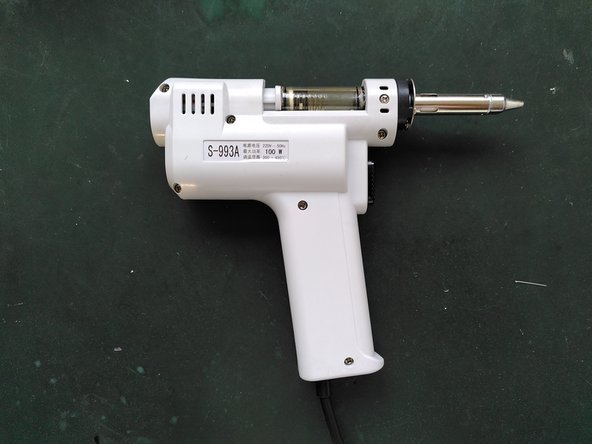

Bước 1: S-993A Desolder Gun Teardown

• Đây là một phần nhỏ của khẩu súng phá băng S-993A, loại súng rẻ tiền có sẵn từ Trung Quốc.

• Nó không nhằm mục đích là một giọt nước đầy đủ, nhưng nó phải đủ để chỉ ra vị trí của tất cả các thành phần và vị trí của tất cả các kết nối. Điều này là đủ để một người nào đó sửa chữa thiết bị này.

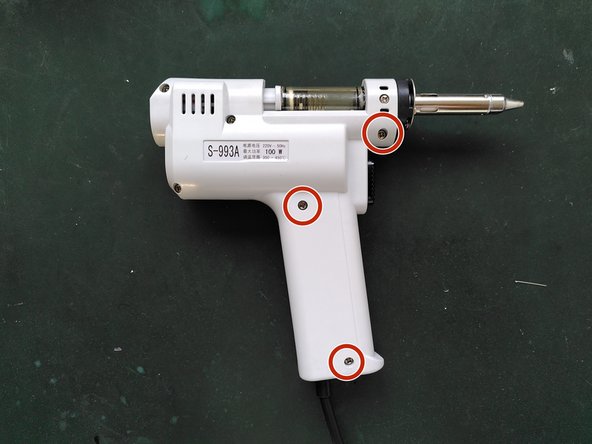

Bước 2: Tháo ba vít 18mm khỏi thân máy

• Có ba vít 18mm, các vị trí được đánh dấu trong hình.

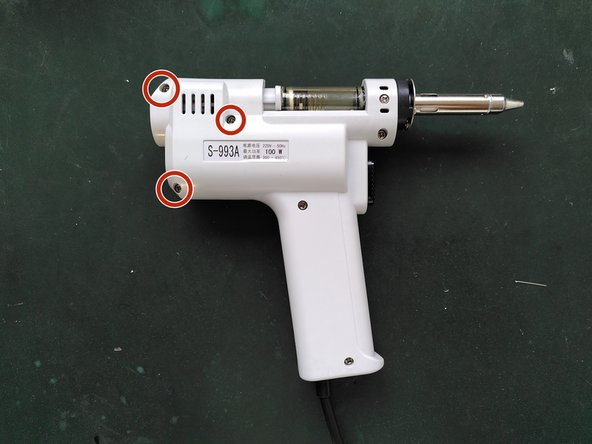

Bước 3: Tháo ba vít 14mm khỏi thân máy

• Có ba vít 14mm, các vị trí được đánh dấu trong hình.

Bước 4: Tháo một con vít 7mm khỏi thân máy

• Có một vít 7mm, vị trí được đánh dấu trong hình.

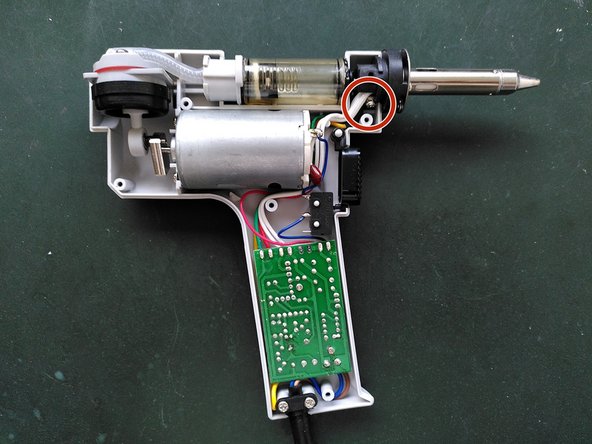

Bước 5: Mở cơ thể

• Bây giờ cơ thể có thể được mở ra. Máy bơm có xu hướng dính một chút vào cơ thể, hãy tạo áp lực nhẹ nhàng để giữ nó ở đúng vị trí.

• Dây đất được kết nối với vòi phun. Kết nối được đánh dấu trong hình.

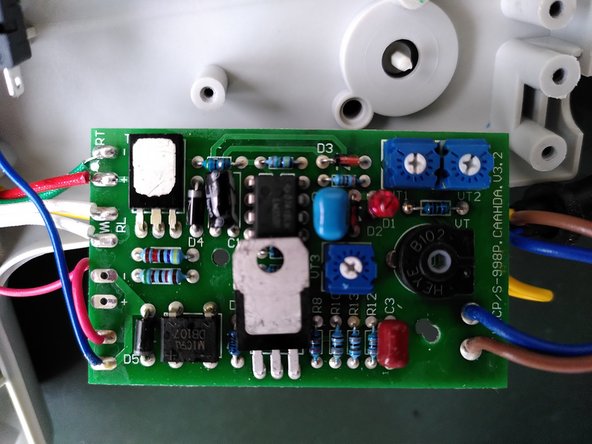

Bước 6: Tháo các vít cho bảng mạch

• Tháo hai vít để giảm căng thẳng.

• Tháo hai vít nhỏ giữ bảng mạch tại chỗ. Sử dụng tuốc nơ vít PH2 cho việc này để bạn không làm hỏng các vít.

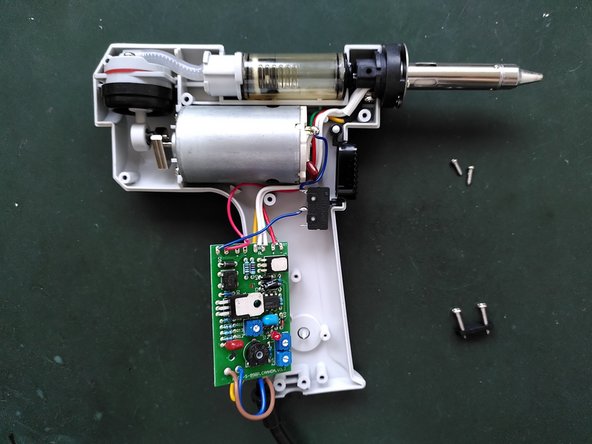

Bước 7: Tháo bảng mạch

• Nhẹ nhàng kéo bảng mạch trở lại theo cách thẳng hàng. Nó vẫn được giữ nguyên bởi bánh xe điều chỉnh nhiệt độ ở tay cầm. Khi kéo thẳng lại, bánh xe sẽ bật ra.
