Connect Home của Samsung là một bộ định tuyến thông minh để thống trị tất cả các SmartThings của bạn. Loại phép thuật bóng tối nào mang lại cho Connect Home toàn bộ sức mạnh này? Hãy xé nó ra và xem nào!

Nếu bạn muốn kết nối với chúng tôi, hãy kiểm tra chúng tôi trên Facebook, Instagram và Twitter. Nếu bạn muốn phân phối của bạn, hãy tiếp tục và đăng ký nhận bản tin của chúng tôi.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Samsung Connect Home của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

Thể hiện yêu thương tác giả ở đây nhé!

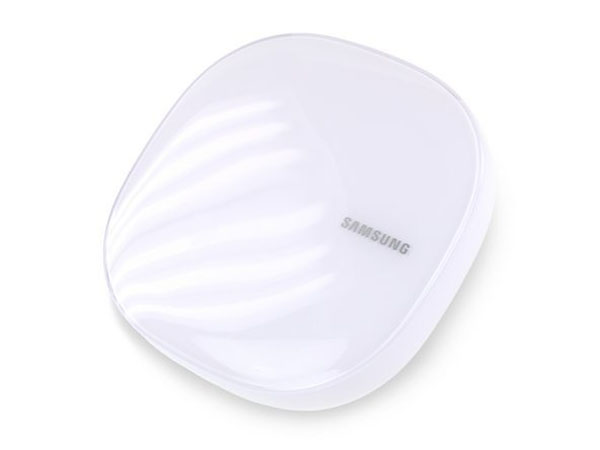

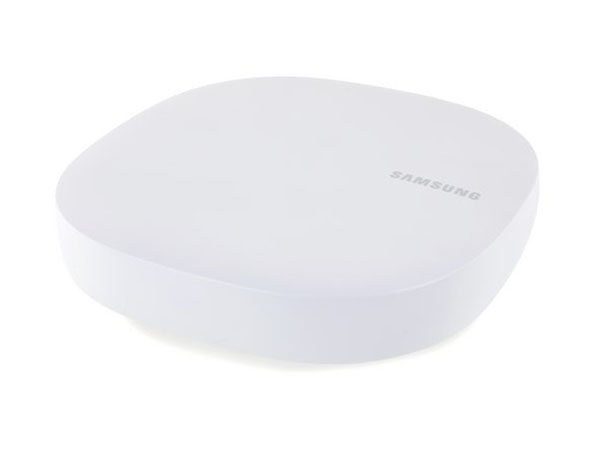

Bước 1: Samsung Connect Home - Hướng dẫn tháo lắp

  • Vì vậy, puck đầy mạch này có thể làm gì?
    • Wi-Fi: 400 Mbps @ 2,4 GHz, 866 Mbps @ 5 GHz (AC1300).
    • Lên đến 1.500 feet vuông phủ sóng không dây.
    • Kết nối SmartThings qua Bluetooth, Zigbee và Z Wave.
    • Chơi khúc côn cầu.
  • Nếu bạn đã chọn Connect Home Pro sáng hơn, bạn sẽ có được khả năng Wi-Fi được nâng cấp:
    • Wi-Fi: 800 Mbps @ 2,4 GHz, 1,733 Mbps @ 5 GHz (AC2600).

Bước 2:

  • Không, đó không phải là một thăm dò mới droid điều chỉnh mặt sau của Kết nối!

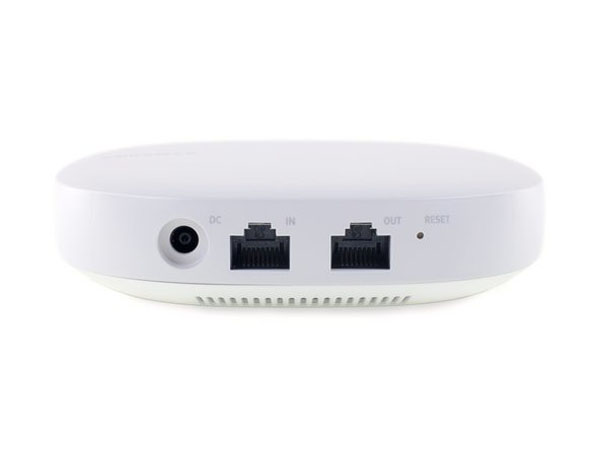

    • Luôn luôn tối giản, Connect Home chỉ có ba cổng cho nguồn điện, mạng LAN và mạng LAN, cùng với một lỗ kim đặt lại.

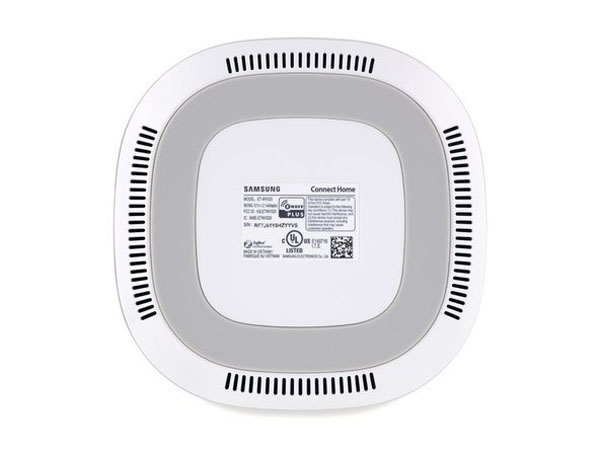

  • Lỗ thông hơi vỉ nướng xếp tất cả bốn phía của bảng điều khiển phía dưới để giữ cho Kết nối mát mẻ.
  • Nhãn dán phía dưới có thể chứa thông tin bí mật thú vị, nhưng tất cả những gì chúng tôi tìm thấy là số sê-ri và chứng nhận không dây.

Bước 3:

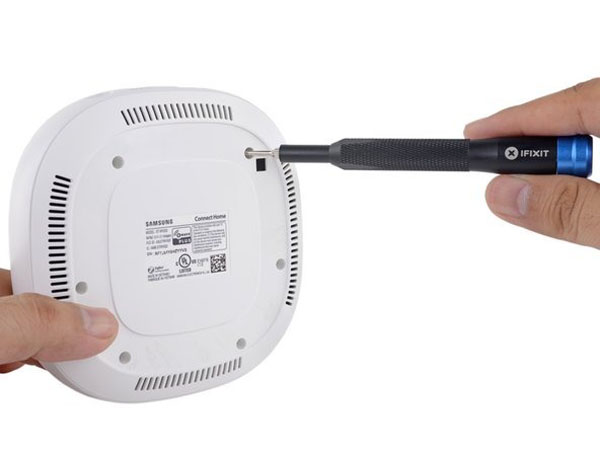

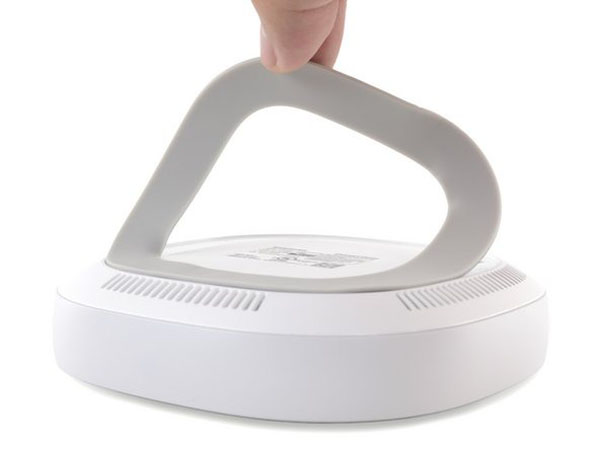

  • Chúng tôi bắt đầu tìm kiếm ốc vít ở một trong những nơi ẩn nấp yêu thích của họ, dưới chân cao su.
  • Đây không phải là các lỗ vít chúng tôi đang tìm kiếm. Oh chờ đã, đúng vậy! Tiêu chuẩn Phillips # 00 quá kudos cho Samsung để sử dụng các ốc vít thông thường.

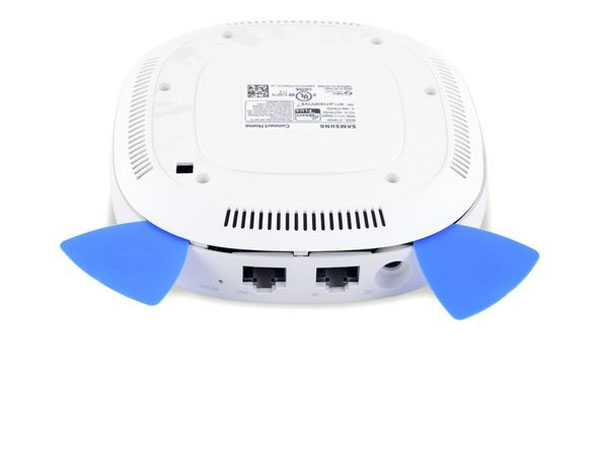

  • Không chỉ những lựa chọn mở đầu này đưa chúng ta vào trong một số trường hợp cứng đầu, mà họ còn có thể cung cấp cho bất kỳ thiết bị nào một số chân chèo dễ thương.
    • Điều đó nói rằng, có lẽ không nên để Connect của bạn đi bơi.

Bước 4:

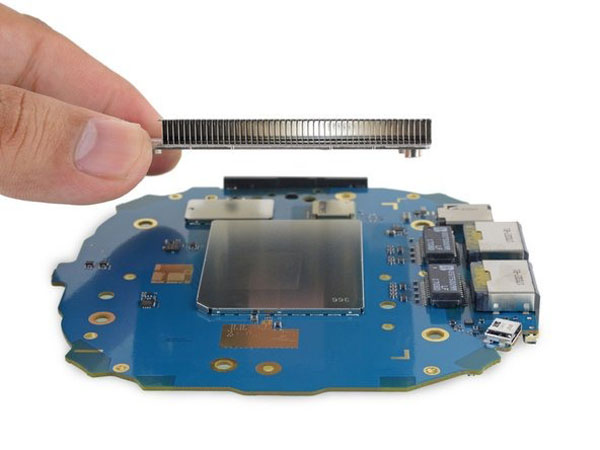

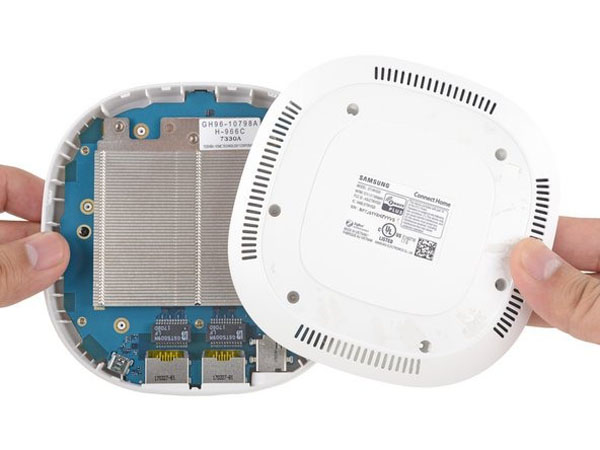

  • Nó phải trở nên thực sự nóng ở đây. Điều đầu tiên chúng ta theo dõi là một ống tản nhiệt khổng lồ ! Điều này có thể được làm mát?

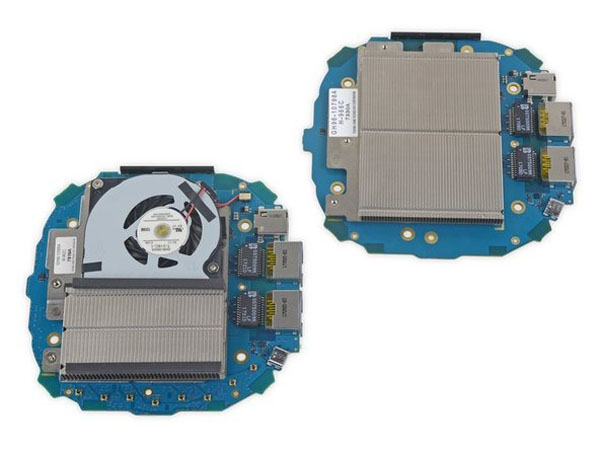

  • Và nếu chúng tôi nghĩ rằng Nhà có tản nhiệt lớn, Connect Pro cũng có một chiếc quạt!
    • Đó là một số làm mát nghiêm trọng cho một bộ định tuyến không rõ ràng.
  • Chúng tôi xem qua tản nhiệt của Connect để tìm một khu vực được che chắn lớn, chỉ là một rào cản đối với sự tò mò về chip của chúng tôi.

Bước 5:

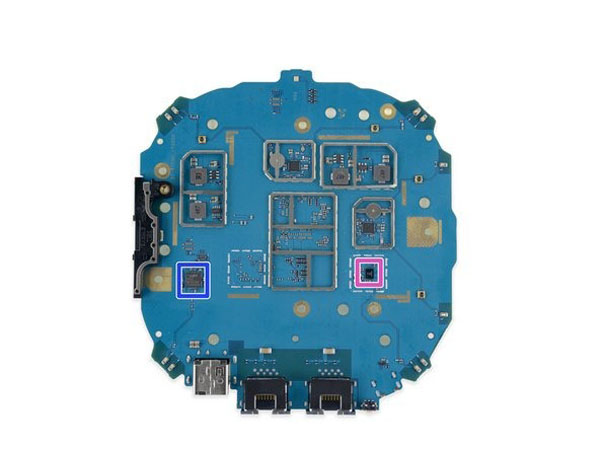

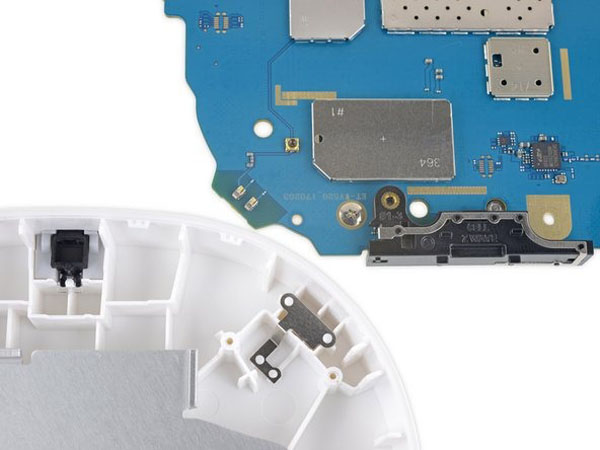

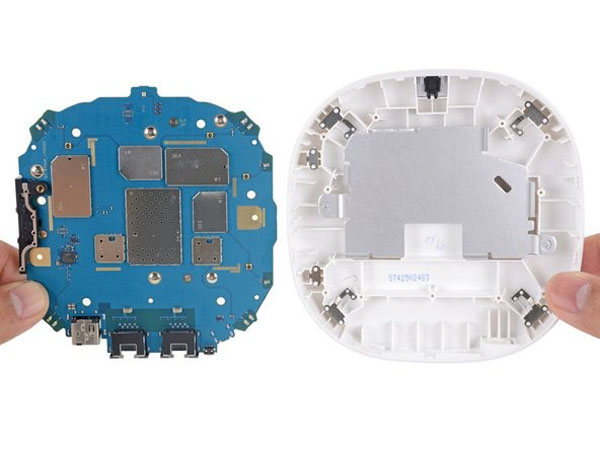

  • Ở mặt sau của bảng, chúng tôi theo dõi ăng-ten sóng Z (hình chữ nhật màu đen ở bên trái) và một số clip tiếp xúc bằng kim loại được gắn trong vỏ.
  • Bảng mạch này có một số đầu nối đồng trục, nhưng dường như đang sử dụng các tiếp điểm lò xo thay vào đó là một tùy chọn kết nối ít hao mòn, thân thiện với sửa chữa.

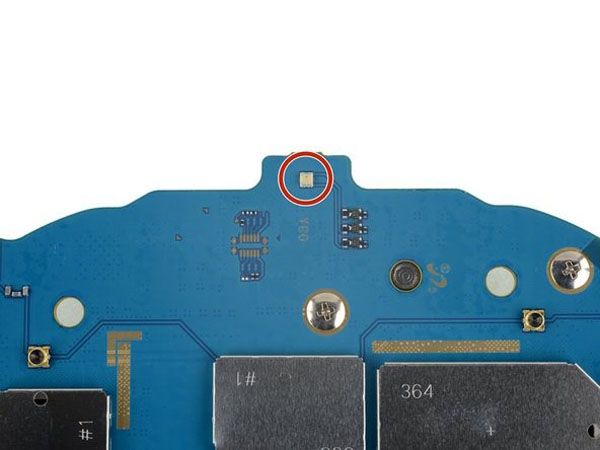

  • Và cuối cùng, một đèn LED đơn độc đảm nhận nhiệm vụ truyền thông trạng thái của Kết nối với thế giới. Hãy mạnh mẽ lên chàng trai nhỏ!

Bước 6:

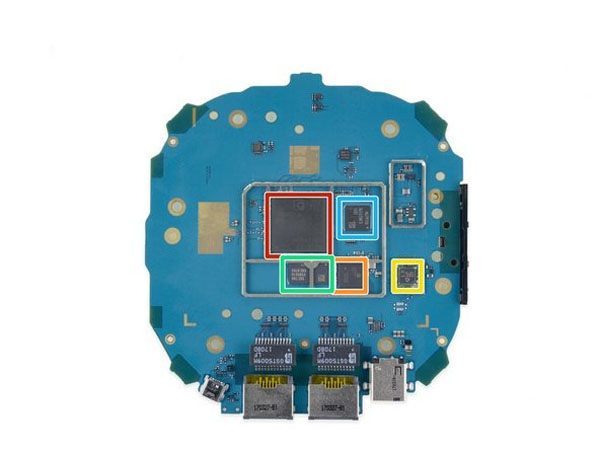

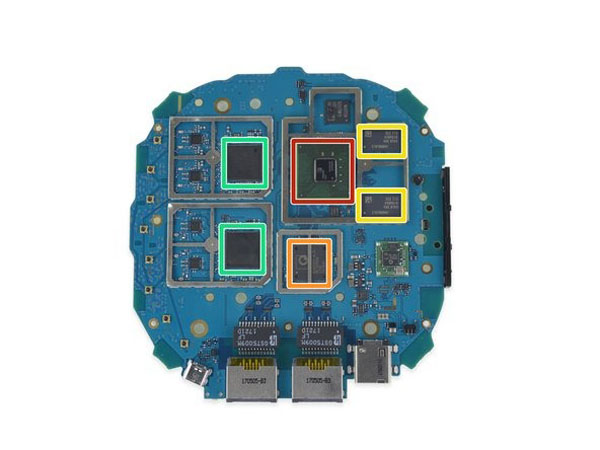

  • Với các lá chắn EMI chưa được khám phá, chúng ta hãy xem những gì kho báu được tiết lộ:
    • Qualcomm IPQ4019 SoC, bộ não chính của thiết bị và lý do cho tản nhiệt khổng lồ
    • Qualcomm Atheros QCA8072 chuyển đổi ethernet trên chip
    • Sigma Design SD3503 modem giao diện nối tiếp SoC
    • Samsung K4B4G1646E 512 MB DDR3L SDRAM
    • Bộ nhớ Flash NAND 4GB SamsungKLM4G1FEPD
    • Bộ điều khiển vô tuyến ZRbee của Silicon Labs
    • Đài phát thanh Bluetooth CSR 8811

Bước 7:

  • Làm thế nào để phiên bản Pro so sánh? Dưới đây là những khác biệt chính:
    • Nâng cấp CPU: Bộ xử lý mạng lõi tứQualcomm IPQ8065 SoC (so với IPQ4019)
    • Nâng cấp chuyển mạch Ethernet: QualcommQCA8337 (so với QCA8072)
    • Nâng cấp RAM: Hai Samsung K4B4G1646E512MB DDR3L SDRAM (thay vì một)
    • Hai đài phát thanh Qualcomm QCA9984802.11ac SoC, cho phép nhiều thiết bị kết nối với tốc độ nhanh hơn.

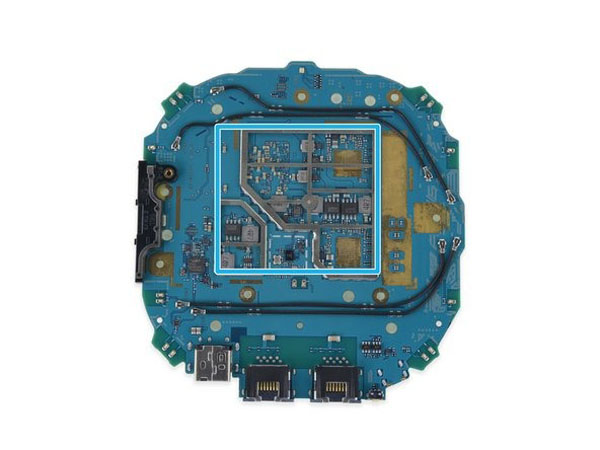

    • Nhiều nguồn năng lượng và bộ chuyển đổi để xử lý tải thêm.

Bước 8:

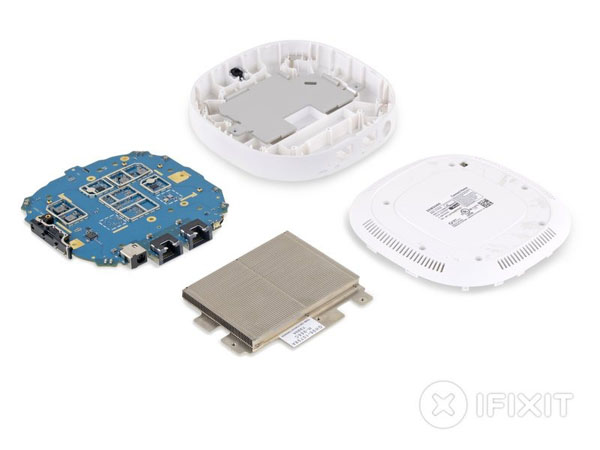

  • Chúng tôi đã kết thúc tour. Cảm ơn bạn đã chọn iFixit làm trang web của bạn để sửa chữa hướng dẫn sử dụng và những giọt nước mắt mát mẻ.
