Samsung Galaxy S21 Ultra-Hướng dẫn tháo lắp

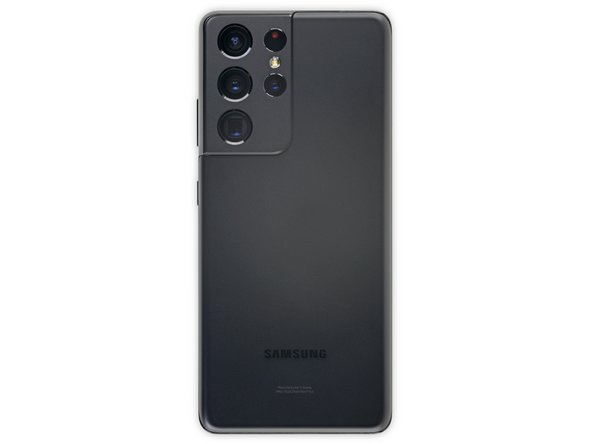

Bảng thông số kỹ thuật của điện thoại này trông rất siêu – nhưng nó có siêu hơn so với mẫu năm ngoái không? Hay về cơ bản nó là một chiếc S20 Ultra trong một chiếc mặt nạ? Phán xét cho chính mình:

Màn hình 6,8 “Quad HD + Dynamic AMOLED 2X Infinity-O (3200×1440, 515ppi), tốc độ làm tươi có thể thay đổi lên đến 120 Hz

Bộ vi xử lý Snapdragon 888 kết hợp với 12 GB RAM LPDDR5 (tùy chọn 16 GB)

Bộ nhớ flash 128 GB (tùy chọn 256 hoặc 512 GB)

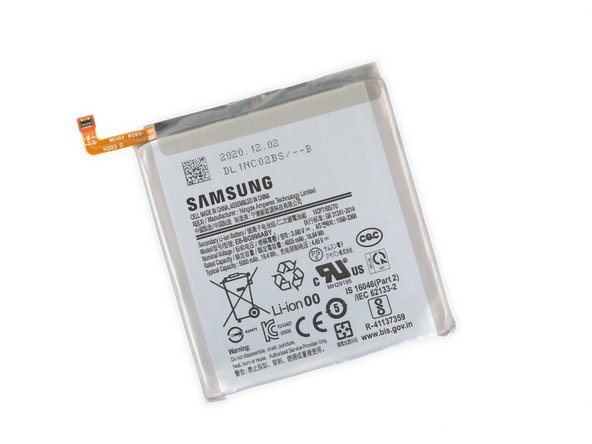

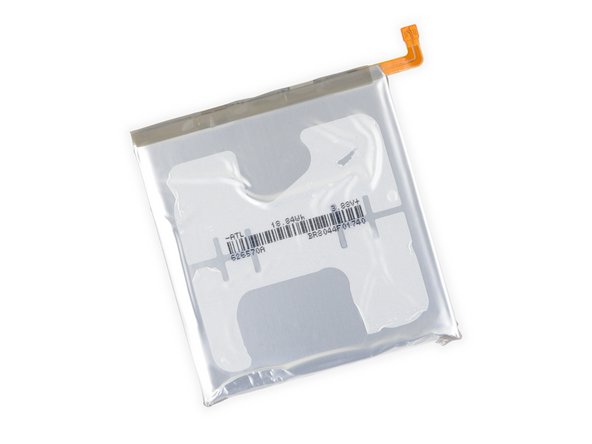

Pin 5.000 mAh

Năm camera: siêu rộng 12 MP ƒ / 2.2; 108 MP ƒ / 1.8 góc rộng; Chụp xa 10 MP ƒ / 2,4; Chụp xa kính tiềm vọng 10 MP ƒ / 4.9 và camera selfie 40 MP ƒ / 2.2

Nếu bạn đọc giọt nước mắt S20 Ultra của chúng tôi và nghĩ rằng bạn đang thấy gấp đôi , bạn không đơn độc. Nhưng chúng ta hãy tìm hiểu sâu hơn một chút để xem liệu có nhiều hơn những con số sắp xếp hay không.

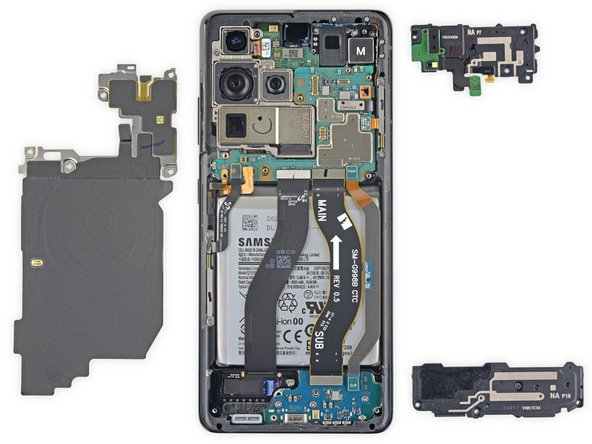

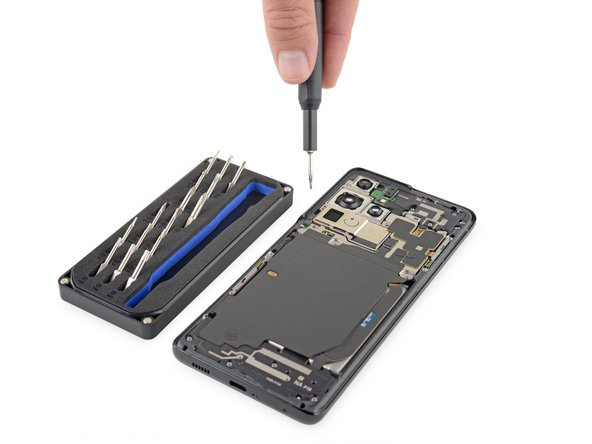

Trước khi bắt đầu sử dụng các công cụ, chúng ta hãy đeo kính Ultra-vision của mình và ngắm nhìn bên trong, nhờ sự hỗ trợ của bạn bè tại Creative Electron . Chúng ta có thể tìm thấy điều thú vị nào so với ảnh chụp X-quang của S20 Ultra ?

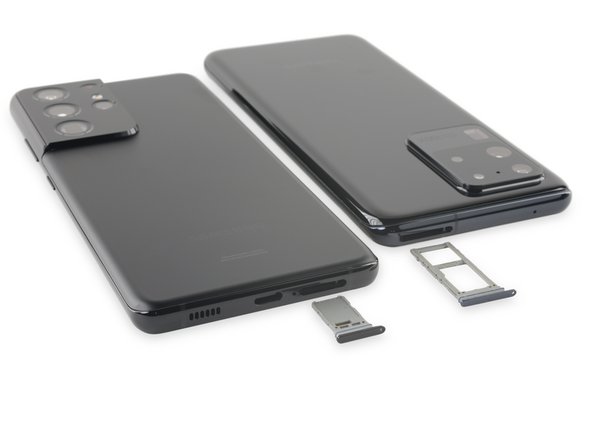

Mô-tơ rung và khay thẻ SIM có vị trí giao dịch ở hai đầu của điện thoại. Điều này dường như nhường chỗ cho một loa tai nghe lớn hơn một chút.

Máy ảnh tele của kính tiềm vọng cũng lớn hơn đáng kể, có khả năng tăng thêm mức zoom quang học.

Cuối cùng, các cuộn dây sạc không dây có một sự thay đổi nhỏ. Các cuộn dây sạc bên ngoài mỏng hơn, dài hơn và có thêm một vài cuộn dây. Điều này có thể giúp mang lại hiệu quả tốt hơn trên một khu vực sạc lớn hơn. Các cuộn dây bên trong hiện có thiết lập hai thước đo — các cuộn dây đo tốt có thể giúp sạc các vật nhỏ hơn (như Galaxy Buds ) hiệu quả hơn.

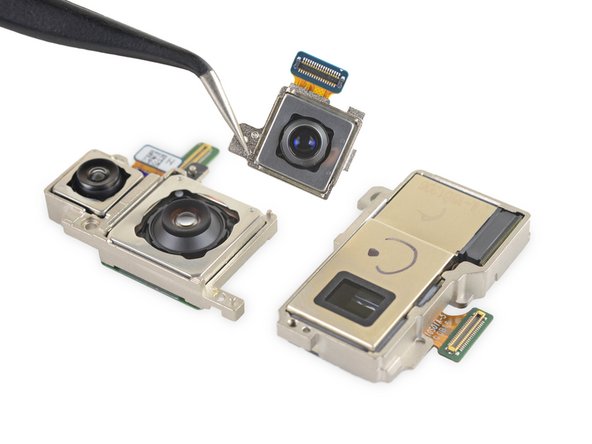

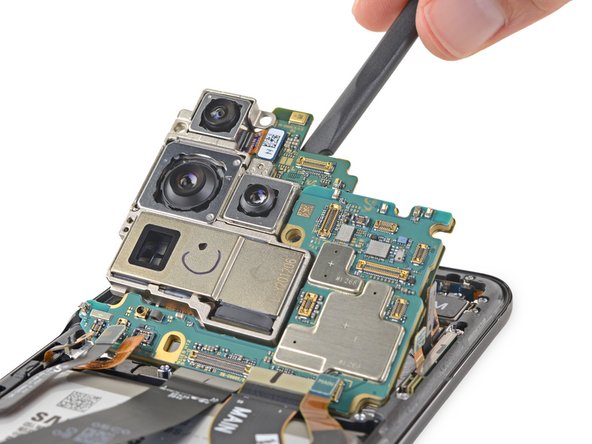

Sau khi kéo mạnh bo mạch chủ ra, chúng tôi chuẩn bị cho các cụm máy ảnh, nơi chúng tôi được chào đón bởi một người bạn quen thuộc từ S20 Ultra, siêu rộng 12 MP.

Cũng xuất hiện trở lại là máy ảnh chính góc rộng 108 MP ƒ / 1.8, nhưng năm nay anh ấy đã giảm tiêu cự từ tiêu cự tương đương 26 xuống 24 mm (mùa bãi biển đang đến gần!).

Máy ảnh tele kính tiềm vọng cũng quay trở lại, mặc dù với sự thay đổi hoàn toàn, hy sinh một số tính năng để có lợi cho những tính năng khác:

Độ phân giải giảm từ 48 MP xuống 10 MP; tiêu cự tăng từ 103 lên 240 mm (zoom quang học từ 4x lên 10x); vùng cảm biến bị thu hẹp (1 / 2.0 “thành 1 / 3.24”) nhưng các điểm ảnh lớn hơn (0,8 đến 1,22 μm); cuối cùng (vui lòng đánh trống), khẩu độ chậm hơn, từ ƒ / 3.5 đến ƒ / 4.9. Nếu bạn hấp thụ tất cả những điều đó, chúng tôi xin chào bạn.

Một thay đổi lớn đối với mảng máy ảnh: Máy ảnh DepthVision từ S20 + và Ultra đã được đóng gói và chuyển ra ngoài, nhường chỗ cho máy ảnh tele 10 MP ƒ / 2,4 70 mm làm bạn cùng phòng mới của kính tiềm vọng.

Có vẻ như DepthVision không phải là tất cả mọi thứ mà nó đã được bẻ khóa , với việc Samsung chọn xử lý phần mềm tốt để xử lý nó từ bây giờ.

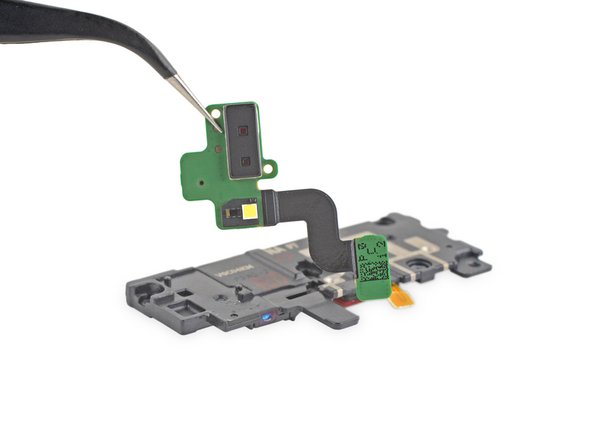

Cũng mới: mô-đun AF laser này, đây là mô-đun AF tuyệt vời (khi lấy nét). Nó giống như một máy đo khoảng cách chơi gôn thu nhỏ —có lẽ bạn có thể sử dụng nó như một máy đo khoảng cách chơi gôn thu nhỏ ?

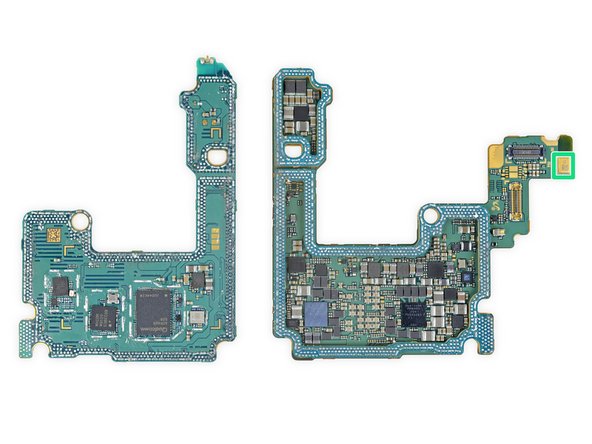

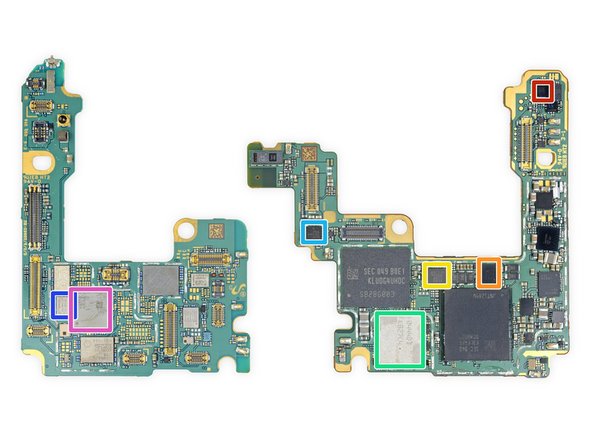

Những tấm bảng này có giống tiếng chó hú không? Dù sao, chúng ta hãy kiểm tra điều gì làm cho điện thoại này được đánh dấu:

Qualcomm Snapdragon 888 được đặt bên dưới RAM Samsung K3LK4K40CM-BGCP 12 GB LPDDR5 RAM

Bộ nhớ flash Samsung KLUDG4UHDC-B0E1 128 GB

Bộ điều chế 5G Qualcomm SMR526

IC quản lý nguồn Maxim MAX77705C

IC quản lý nguồn Qualcomm QPM5825

Mô-đun phía trước Qualcomm QDM5872 và QDM4820

IC khuếch đại âm thanh Cirrus Logic CS35L40

Bảng bên phải này trông giống như một con khủng long đáng ngờ. Đây là một số chip khác:

Bộ thu phát RF Qualcomm SDR868

Bộ điều khiển số hóa WACOM W9020 IC (bí mật nhỏ đằng sau S Pen) (có thể)

IC quản lý nguồn Qualcomm PM8350C

IC quản lý nguồn Qualcomm PM8350

IC quản lý nguồn Samsung SM3080

IC theo dõi phong bì Qualcomm QET5100

IC khuếch đại âm thanh Cirrus Logic CS35L40 và CS40L25

Nhận dạng IC, tiếp theo:

STMicroelectronics STM32G071K8T6 32-Bit ARM Cortex-M0 Vi điều khiển w / 64 KB Flash

Renesas (trước đây là Công nghệ thiết bị tích hợp) Bộ thu điện không dây P9320S

Phần tử bảo mật NXP Semiconductor SN110T

Mô-đun Bluetooth Samsung 0444D1 (có thể)

ON Bộ điều chỉnh LDO bán dẫn NCP59744 3A

Mô-đun khuếch đại công suất Skyworks SKY77368-11

Broadcom (Trước đây là Avago) Mô-đun RF phía trước AFEM-9146 (có thể)

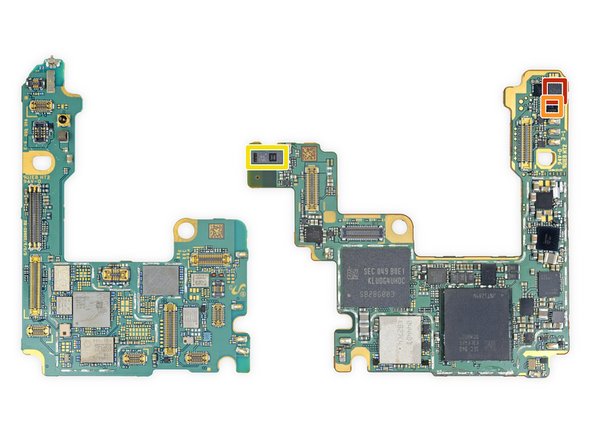

Chúng tôi nghe thấy mong muốn vô độ của bạn để có thêm ID chip, vì vậy đây là các cảm biến trên bo mạch:

STMicroelectronics LSM6DSL gia tốc kế / con quay hồi chuyển 3 trục (có thể)

Cảm biến áp suất STMicroelectronics LPS22HH

Austria Micro Systems cảm biến ánh sáng xung quanh / màu sắc / độ gần

Micrô Knowles SPH0655LM4H-1 MEMS (có thể)

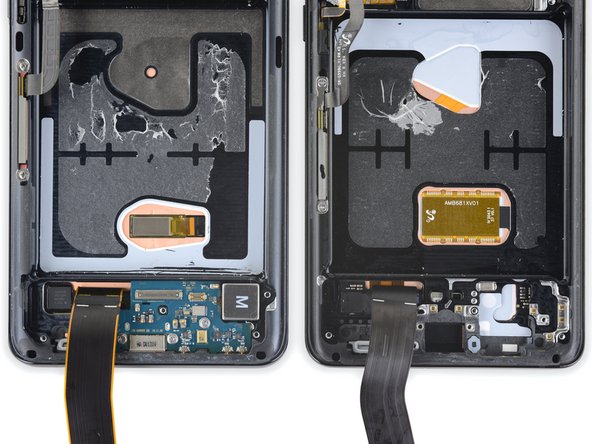

Cảm biến vân tay thần thánh, Người dơi! Cảm biến trong màn hình mới trên S21 Ultra (bên phải) lớn hơn một con số khổng lồ 77% so với cảm biến trông giống như bây giờ của S20.

Ngoài những cải tiến về phần mềm , diện tích bề mặt lớn hơn cho phép bạn thoải mái hơn khi đặt ngón tay, đồng thời thu thập nhiều dữ liệu hơn cho mỗi lần quét.

S21 Ultra bỏ qua một cách khó chịu sự tiện lợi của cáp màn hình mô-đun, giống như cáp mà chúng tôi tìm thấy trong S21 thông thường . Điều đó làm cho việc thay thế màn hình hơi cồng kềnh hơn.

Chúng tôi xem qua một vết cắt và phát hiện ra con chip hiển thị . Chúng tôi sẽ rời khỏi buổi lễ dán màn hình để có hướng dẫn sửa chữa thực sự.

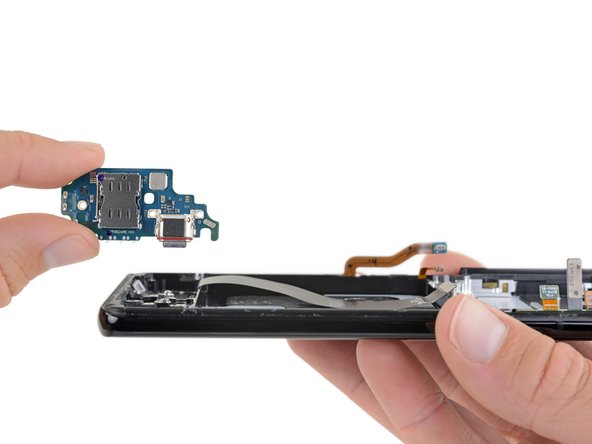

Như đã thấy từ ảnh chụp X-quang của chúng tôi trước đó, đầu đọc thẻ SIM đã di chuyển từ đầu điện thoại – nơi nó được kết nối với bo mạch chủ – xuống dưới cùng của điện thoại, hiện được kết nối với bo mạch chủ, ngay bên cạnh USB- C cổng sạc.

Bị ép vào góc của khung hình là một ăng-ten mới, có lẽ thuộc loại UWB? Đây không phải là thiết bị Samsung đầu tiên có UWB , nhưng là điện thoại Galaxy S đầu tiên có công nghệ này, điều này khá thú vị .

Samsung được biết đến với việc thúc đẩy ranh giới của những gì có thể cho một chiếc điện thoại thông minh, nhưng đây có vẻ giống như một năm bảo trì đối với dòng Galaxy — giữ cho những thứ hoạt động và loại bỏ những sự cố đẹp mắt để tạo ra một sản phẩm tinh tế.
