Trong khi các nhà sản xuất điện thoại và nhà phát triển hệ điều hành về số lượng đáng ngờ bỏ qua từ tám đến mười, Samsung vẫn mạnh mẽ và mang đến cho chúng ta Samsung Galaxy S9 + (thậm chí không có). Chỉ có giọt nước mắt mới cho biết điện thoại này là một ứng cử viên thực sự hay chỉ là một cỗ máy AR Emoji kỳ lạ.

Chúng tôi cũng đã nhận được thông tin chi tiết về Galaxy S9 tiêu chuẩn nhỏ hơn !

Có nhiều cách để iFixit hơn là những giọt nước mắt! Hãy xem chúng tôi trên Facebook , Twitter và Instagram để cập nhật tất cả mọi thứ về công nghệ!

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Samsung Galaxy S9 Plus của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Samsung Galaxy S9 Plus - Hướng dẫn tháo lắp

  • Thông số kỹ thuật va chạm S9 +  số lượng kích thước khẩu độ. Đây là những gì chúng ta biết:
    • Màn hình AMOLED 6.2 “có độ phân giải 2960 × 1440 (~ 530 ppi)

    • Qualcomm Snapdragon 845 hoặc Exynos 9810 của Samsung, tùy thuộc vào vị trí

    • Camera chính khẩu độ kép 12 MP OIS, chế độ f / 1.5 và f / 2.4.

    • Giắc cắm tai nghe và khe cắm microSD

    • Đánh giá chống nước / bụi IP68

    • Android 8.0 Oreo

Bước 2:

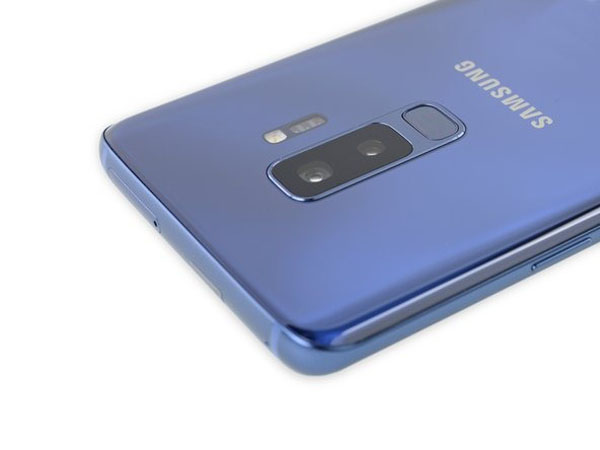

  • Trên cùng, chúng tôi tìm thấy khe SIM tiêu chuẩn và một dãy cảm biến vân tay / camera được sắp xếp lại một chút. Nói lời tạm biệt với ống kính mờ !

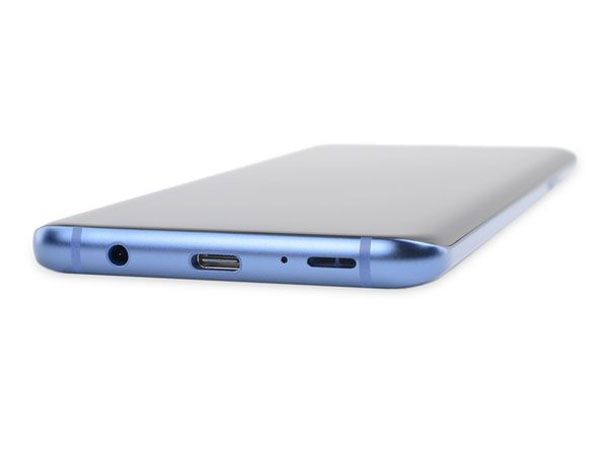

  • Đầu dưới trông gần giống với S8, vâng, điều đó có nghĩa là giắc âm thanh 3,5 mm sống!

  • Thoạt nhìn, lưới tản nhiệt của loa dường như được thay thế bằng một cổng nhưng không, đó vẫn là một lưới tản nhiệt, với lưới được giấu kín ở đó. Có một lợi ích cho lỗ loa bạn có thể lấp đầy bằng xơ vải?

    • Như thể phần trên của lỗ micrô giả mạo SIM không đủ, bây giờ chúng ta đã có một cổng sạc sai để khớp.

Bước 3:

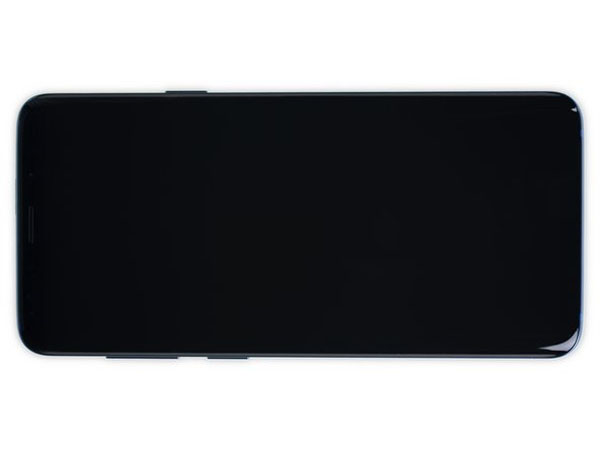

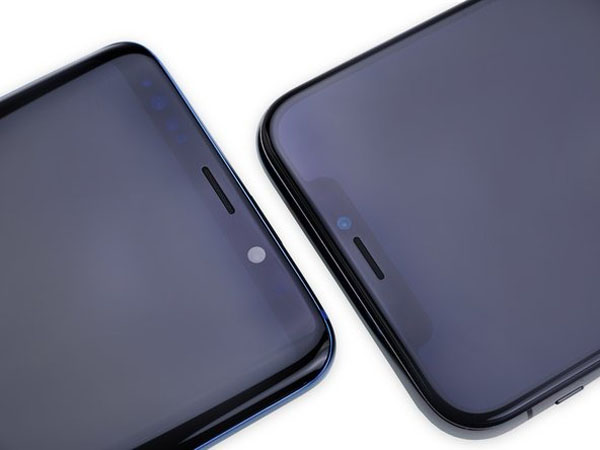

  • Thật đáng ngưỡng mộ, trong một biển những kẻ bắt chước iPhone , Samsung vẫn vô tư  quản lý một số bezels khá teen.

    • S9 + nổi bật bên trái và “không viền” iPhone X bên phải.

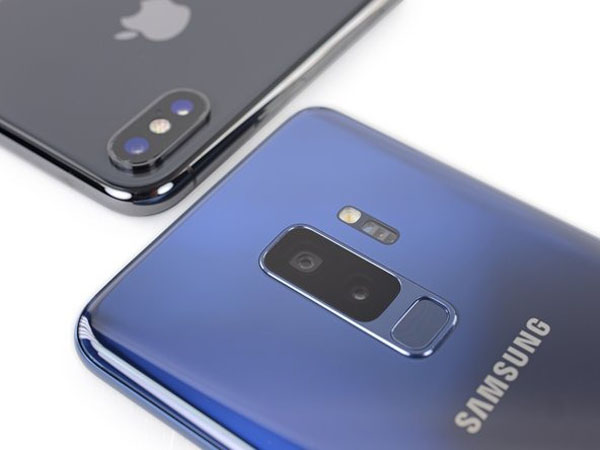

  • Ở mặt sau, ốp camera của iPhone X có thể đạt đến độ cao xấu, nhưng sự sắp xếp cảm biến S9 + thì ngổn ngang và lúng túng hơn khi so sánh.

    • Những mặt lưng bằng kính này đang nhanh chóng trở thành tiêu chuẩn công nghiệp nhờ sạc không dây. Tính năng mát mẻ; tin xấu cho butterfingers.

    • Tất nhiên, iPhone 4S có mặt lưng bằng kính bạn có thể thay thế trong hai phút; chúng tôi nghi ngờ rằng sẽ không phải là trường hợp ở đây.

Bước 4:

  • Trước khi lặn xuống, chúng tôi kêu gọi bạn bè của mình tại Creative Electron cho một số điều chỉnh năng lượng cao.

  • Bên cạnh đó một camera kép mới và một số xáo trộn của các thành phần nhỏ, mọi chuyện có vẻ khá giống nhau ở đây như họ đã làm thời gian qua xung quanh .

    • Trên thực tế, bố cục bao quanh pin này là phổ biến trong nhiều điện thoại thông minh gần đây, với một ngoại lệ đáng chú ý .

Bước 5:

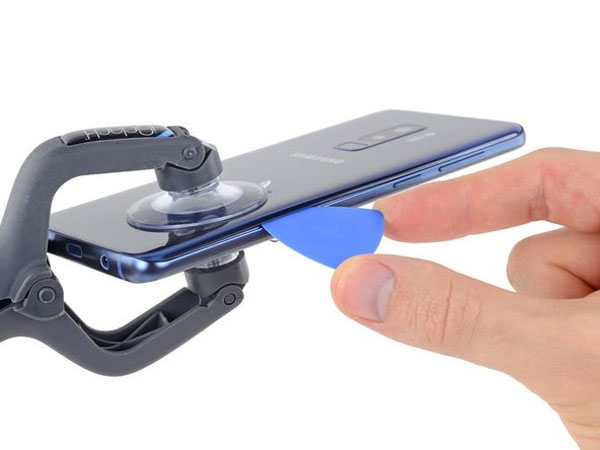

  • Mặc dù không có S4 , S9 thực sự là một sự nghỉ ngơi đáng hoan nghênh từ những giọt nước mắttàn phá gần đây của chúng tôi .

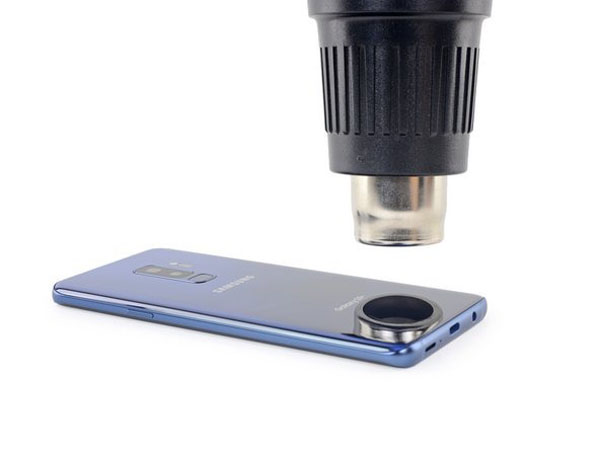

  • Ứng dụng tiêu chuẩn của nhiệt và mở chọn giúp chúng tôi thực hiện, nhưng chắc chắn không có dã ngoại!

  • Nhờ có kinh nghiệm trước đây, không nhờ vào Samsung, chúng tôi có thể gửi cáp lắp ráp cảm biến một cách an toàn mà không có thương vong.Tài liệu làm cho giấc mơ làm việc!

Bước 6:

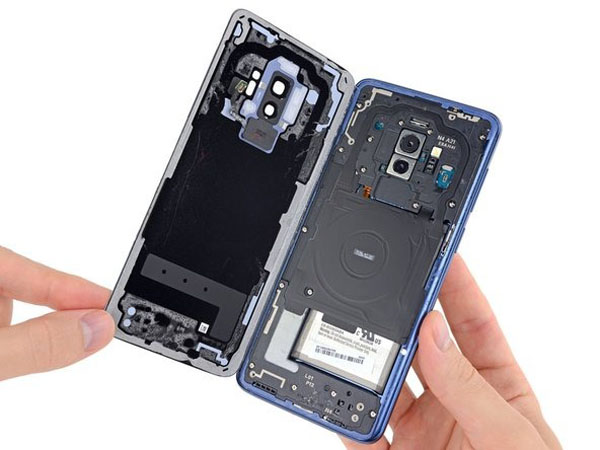

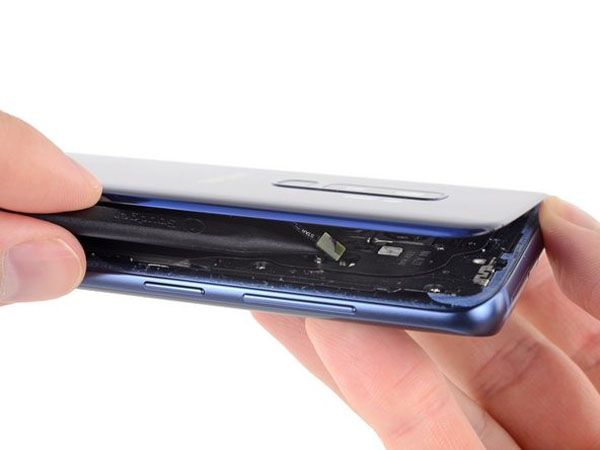

  • Sau khi điều hướng một lối mở nguy hiểm, chúng tôi tìm đường vào mặt sau của điện thoại.

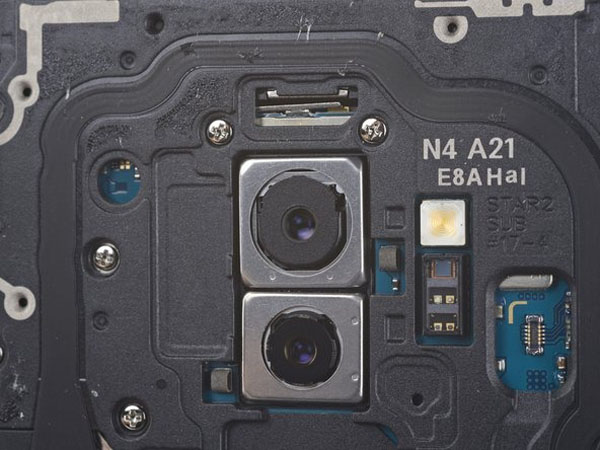

  • Chúng tôi đi thẳng đến camera phía sau để nhìn vào camera khẩu độ kép mới lạ mắt đang hoạt động.

    • Máy ảnh tự động điều chỉnh khẩu độ để điều chỉnh cho ánh sáng yếu (ở f / 1.5, nó có khẩu độ rộng nhất của bất kỳ điện thoại nào) trong khi vẫn duy trì f / 2.4 chuẩn hơn (và sắc nét hơn) cho ảnh bình thường.

  • Các ống kính máy ảnh tiêu chuẩn sử dụng ít nhất năm lưỡi khẩu độ để giữ khẩu độ gần tròn trong suốt nhiều lần điều chỉnh f-stop . Khẩu độ của Galaxy này chỉ có hai lưỡi dao xoay, giống như vòng tròn để điều chỉnh duy nhất.

Bước 7:

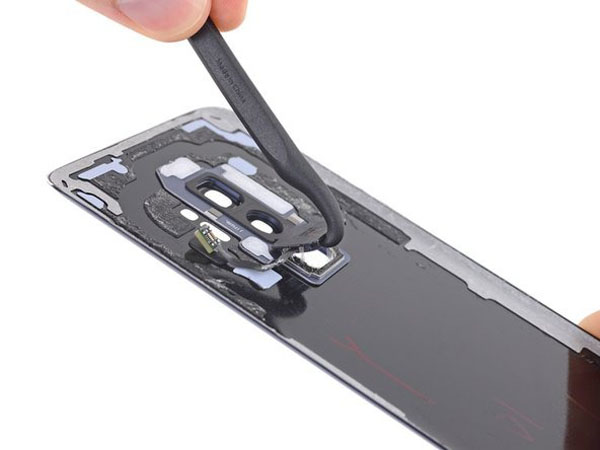

  • Các di chuyển cảm biến vân tay trở thành nạn nhân đầu tiên của chúng tôi như chúng tôi nâng lên nó từ nhà của mình. Một vòng dính giữ cho cảm biến và chất lỏng của bạn ra ngoài.

  • Chúng tôi hơi thất vọng vì Samsung vẫn chưa nghĩ ra cách nào tốt hơn để định tuyến cáp cảm biến vân tay mà nó bị mắc kẹt trong một số keo khó chịu khi chúng tôi tháo nắp lưng ra, gần như khiến chúng tôi mất cảm biến. Samsung năm tới?

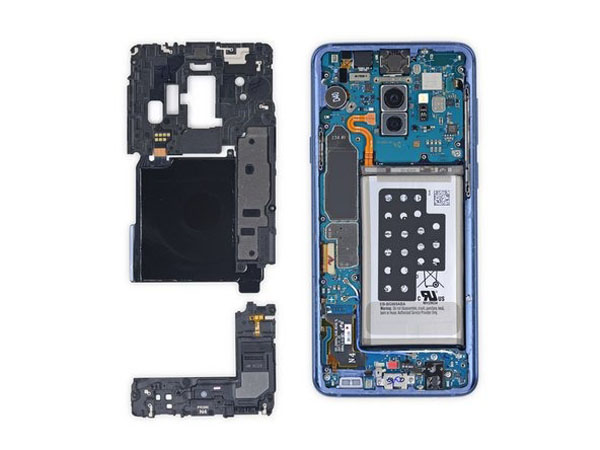

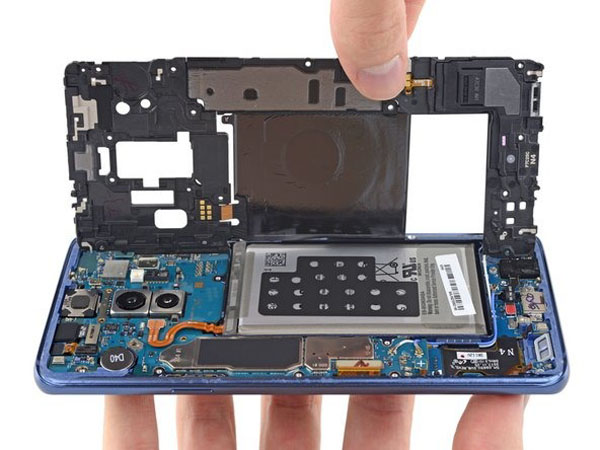

  • Mười lăm ốc vít sau, wafer midframe hai mảnh quen thuộc bật ra, với cuộn sạc không dây tích hợp, cụm ăng-ten và loa thấp hơn tất cả trên bo mạch.

Bước 8:

  • Bạn cần gì để tháo pin dán xuống khỏi điện thoại Galaxy?

    • Lựa chọn 1 : rất nhiều nhiệt, dụng cụ nâng cao, bình chữa cháy, xô cát và dây thần kinhThép rung động.

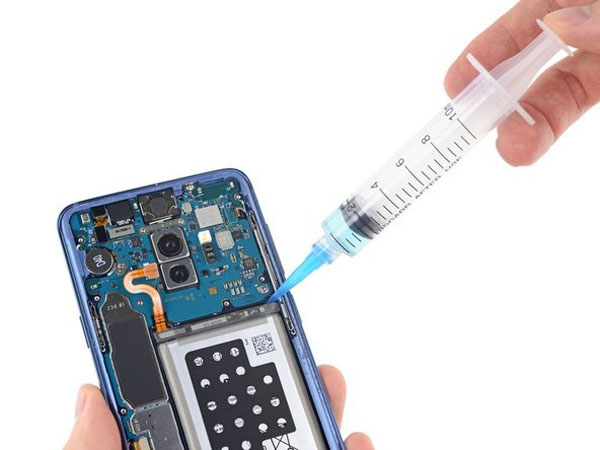

    • Lựa chọn 2 : một ống tiêm được nạp với một ít chất tẩy dính iFixit .

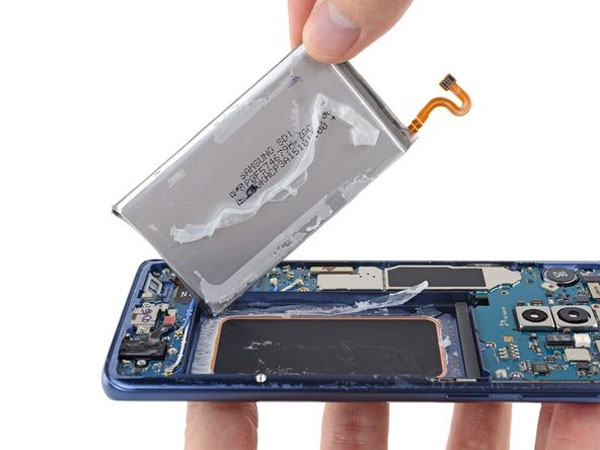

  • Chúng tôi chọn cách thứ hai và văng một chút những thứ màu xanh vào cái bồn nhỏ để đựng pin. Vài phút sau, chúng tôi có giải thưởng của chúng tôi.

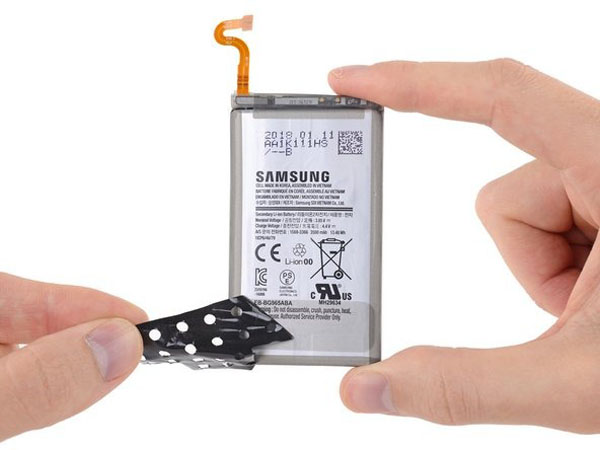

  • Đây là pin 3,85 V, 3500 mAh có trọng lượng 13,48 Wh. Nghe có vẻ quen?

    • Đúng, đó là những thông số kỹ thuật chính xác giống như pin mà chúng tôi tìm thấy trong S8 + năm ngoái … và Note7 khét tiếng .

  • Nhân tiện, Samsung thực sự thích đặt miếng vải đen dính này lên trên pin của họ và chúng tôi chưa bao giờ biết tại sao. Hãy cho chúng tôi một tiếng hét nếu bạn có thể cung cấp một đầu mối.

Bước 9:

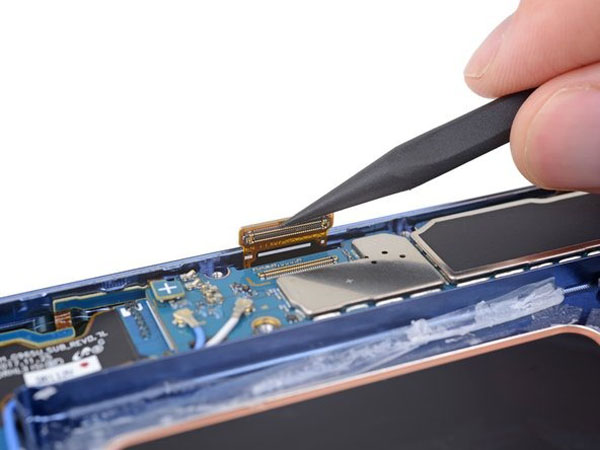

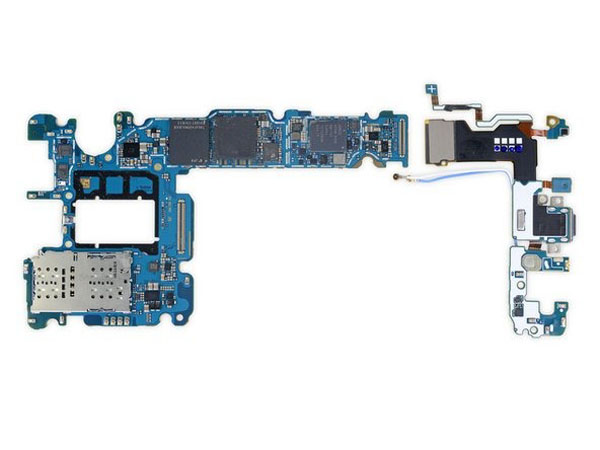

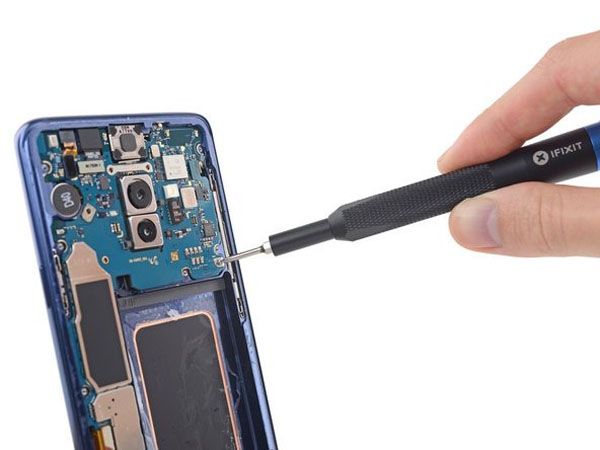

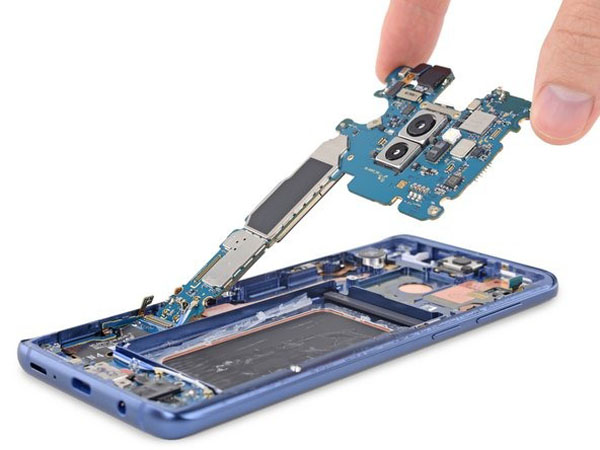

  • Chúng tôi sẽ có bo mạch chủ miễn phí ngay khi chúng tôi xoay hai ốc vít và tháo ra một vài đầu nối FPC.

  • Không ai có thể ngờ rằng cáp hiển thị này sẽ được luồn qua một khe trên khung máy và bám vào bo mạch chủ như thể cố gắng kéo nó xuống tận cùng …

    • … Không ai ngoại trừ bạn, nếu bạn đã đọc khá nhiều bất kỳ giọt nước mắt Galaxy nào của chúng tôi trong những năm gần đây.

    • Samsung, chúng tôi thấy lý do tại sao bạn làm điều đó, nhưng chúng tôi khá chắc chắn rằng bạn thông minh hơn thế này. Đó là 2018 cho chúng ta thấy một màn hình mà chúng ta có thể ngắt kết nối và thay thế mà không cần phải khắc một nắp lưng dán xuống. Chúng tôi thách bạn!

  • Thành tích bo mạch chủ: đã mở khóa.

Bước 10:

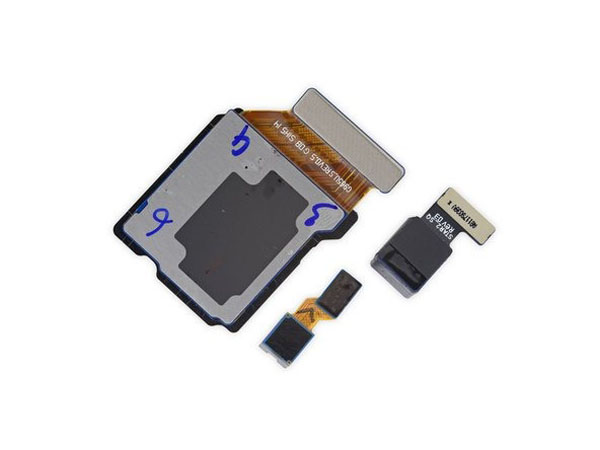

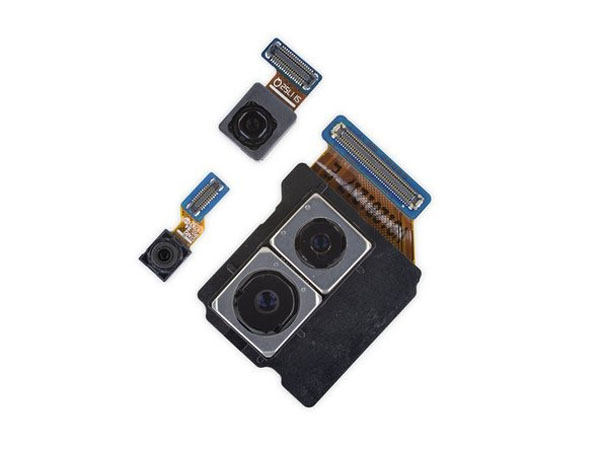

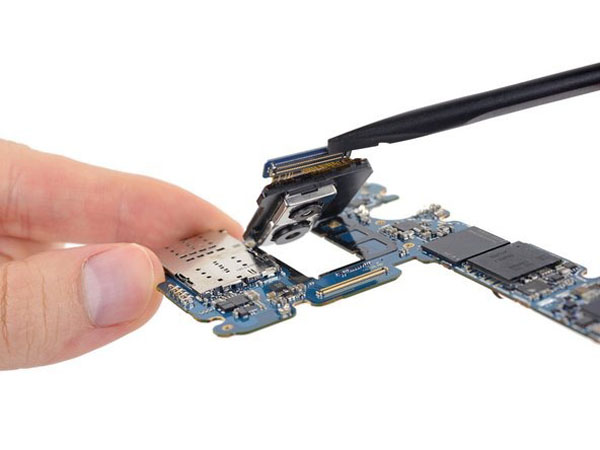

  • Mặc dù có cảm biến hình ảnh kép, máy ảnh kép này là một đơn vị, trên một PCB duy nhất, với một đầu nối duy nhất!

  • Tổng số camera lớn của S9 + hiện có tới bốn máy ảnh, ngoài camera chính kép (mới), chúng tôi có camera selfie và iris.

    • Một lập luận có thể được đưa ra là với việc bổ sung camera khẩu độ kép, tổng cộng là năm camera. Bốn cảm biến hình ảnh có, nhưng năm cách để chụp những hình ảnh đó.

  • Dòng máy ảnh này dường như được gọi là Star lần này, so với máy ảnh “Dream” năm ngoái .

  • Bạn bè của chúng tôi tại TechInsights đã kéo các mô-đun máy ảnh ra và có những con chip ẩn nấp trong đó. Samsung tuyên bố rằng DRAM tích hợp của họ giúp máy ảnh thu thập dữ liệu hình ảnh nhiều hơn gấp bốn lần. Slo-mo 960 FPS, có ai không?

Bước 11:

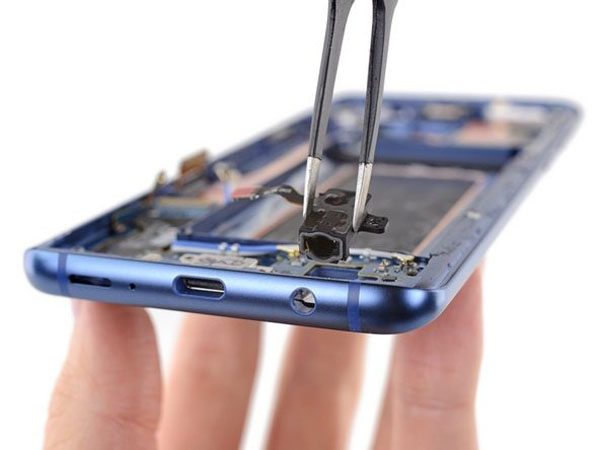

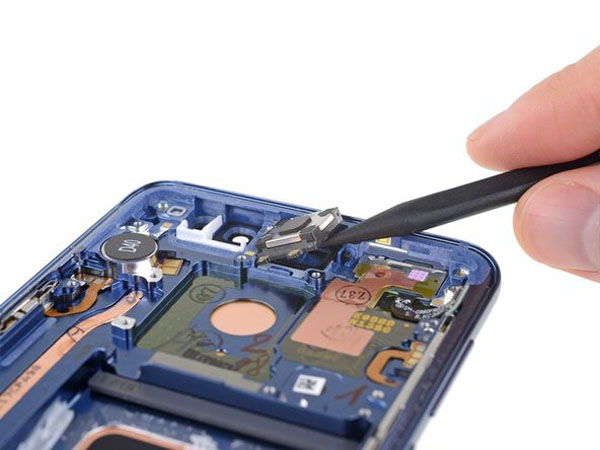

  • Giắc cắm tai nghe hùng mạnh làm cho một sự trở lại dũng cảm. Miếng đệm của nó bảo vệ điện thoại, và tính mô-đun của nó hứa hẹn một sửa chữa không tốn kém nếu cần thay thế.

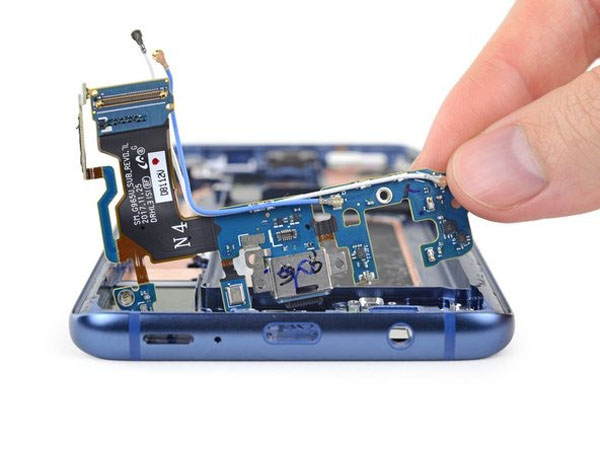

  • Chúng tôi lắp ráp bảng con gái đa năng, bao gồm cáp kết nối đồng trục, micrô, đầu nối USB-C và vô số các tiếp điểm lò xo.

    • Cổng sạc gắn trên bo mạch chủ là sự thay thế rẻ hơn và dễ dàng hơn so với cổng sạc trên bo mạch chủ. Cảm ơn, Samsung!

  • Tiếp theo là loa thứ hai, tai nghe, tai nghe, loa vừa được phát ra làm loa, cho phép không chỉ âm thanh nổi mà cả âm thanh ” vòm ” (như điện thoại có thể cung cấp).




Bước 12:

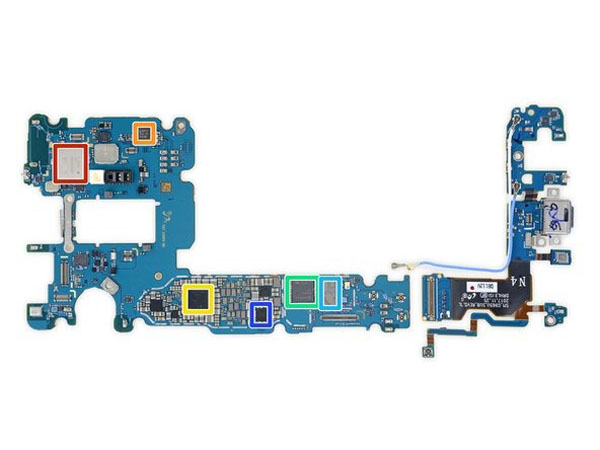

  • Ném mobo đó lên bàn và quay nó! Bên A có tất cả các hit lớn:

    • Samsung K3UH6H6-NGCJ LPDDR4X 6 GB DRAM, nằm trên Snapdragon 845 của Qualcomm

    • Toshiba THGAF4G9N4LBAIR 64 GB UFS (NAND flash + bộ điều khiển)

    • AVAGO AFEM-9096 KM1746

    • Bộ giải mã âm thanh Qualcomm Aqstic ™WCD9341

    • Tối đa MAX77705F PMIC

    • Trình theo dõi phong bì Qualcomm QET4100

    • Bộ khuếch đại âm thanh Maxim MAX98512



Bước 13:

  • Bên B có tất cả các hit họ không thể phù hợp:
    • Mô-đun Wi-Fi / Bluetooth Murata KM7N16048

    • Bộ điều khiển NFC NXP PN80T

    • Qualcomm PM845 (có thể là PMIC)

    • Qualcomm SDR845 101 (có khả năng thu phát RF)

    • Mô-đun mặt trước Skyworks SKY78160-11

    • PMIC Qualcomm PM8005

Bước 14:

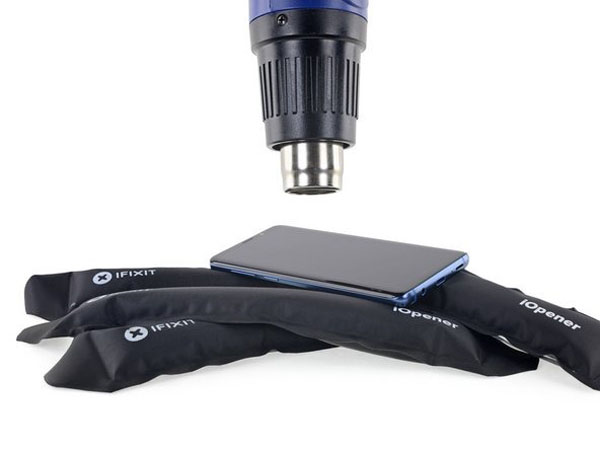

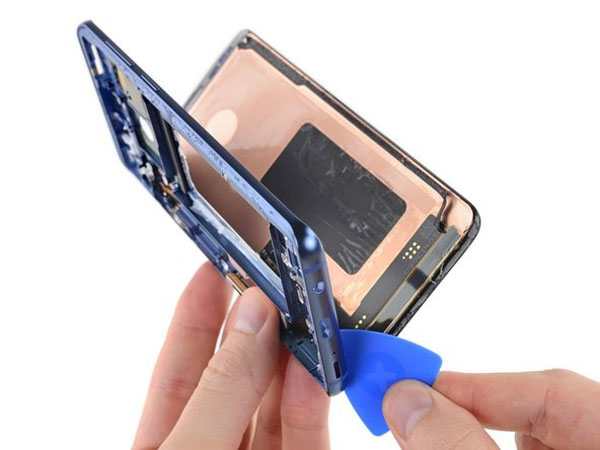

  • Đó là một điểm nóng của hoạt động xé nát khi chúng tôi cố gắng mở khóa màn hình hiển thị nhưng keo này đang cố gắng kiên nhẫn và chúng tôi lại từ bỏ đống iOpeners của mình để ủng hộ súng nhiệt.

  • Như trước đây, sự lựa chọn nhiệt và mở có thể thực hiện công việc, nhưng đó là một cuộc đua marathon để đến đây nếu bạn thay thế một màn hình bị hỏng.

  • Cáp hiển thị do Samsung sản xuất, giống như các máy ảnh, được gắn nhãn Star và kết hợp cả màn hình và số hóa trong một bộ phận kín.

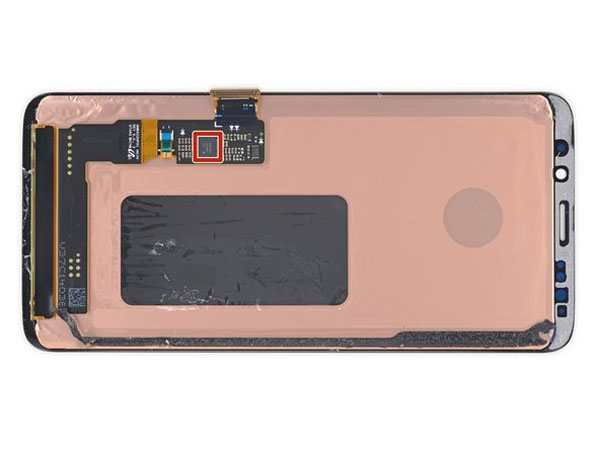

  • Có một con chip cuối cùng được cõng lên màn hình:

    • Bộ điều khiển cảm ứng Samsung S6SY761X (như đã thấy trên dòng S8)

Bước 15:

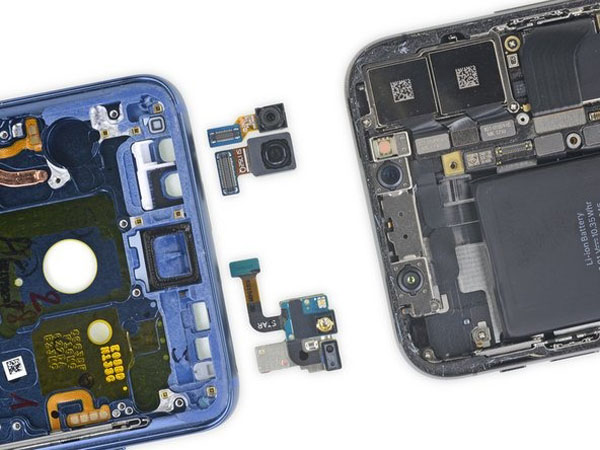

  • Thời gian cho một cuộc đối mặt sinh trắc học.

  • Ở bên trái, trông khá giống với những gì chúng ta tìm thấy năm ngoái , chúng ta có phần cứng S9 +: máy quét mống mắt, camera mặt trước, bộ phát hồng ngoại và cảm biến tiệm cận.

  • Ở bên phải, nhà  dành cho notch khét tiếng của Apple : Phần cứng Face ID bao gồm camera mặt trước, máy chiếu chấm hồng ngoại, camera hồng ngoại, cùng với phòng cho đèn chiếu sáng lũ và máy đo khoảng cách được nhúng trong màn hình.

  • Yêu cầu một số lắp ráp.

  • Dựa trên những đánh giá ban đầu, có thể Samsung đã quá tham vọng khi nhảy lên tàu Animoji mà không cần cập nhật phần cứng để tăng tốc độ.

Bước 16:

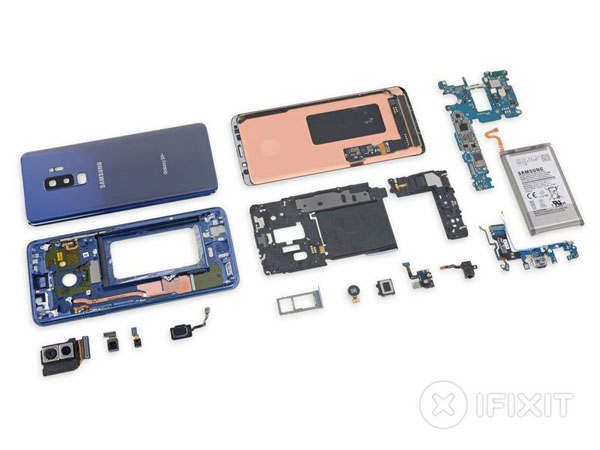

  • Đó là một bọc! Bây giờ dù sao đi nữa. Hãy ngắm nhìn những bit Galaxy S9 + này và mong chờ nhiều niềm vui thú vị hơn từ iFixit!

  • Bạn muốn là người đầu tiên phá vỡ những tin tức? Đăng ký danh sách báo chí của chúng tôi và nhận được tin sốt dẻo bên trong!
