Tấm sạc không dây Samsung – Hướng dẫn tháo lắp

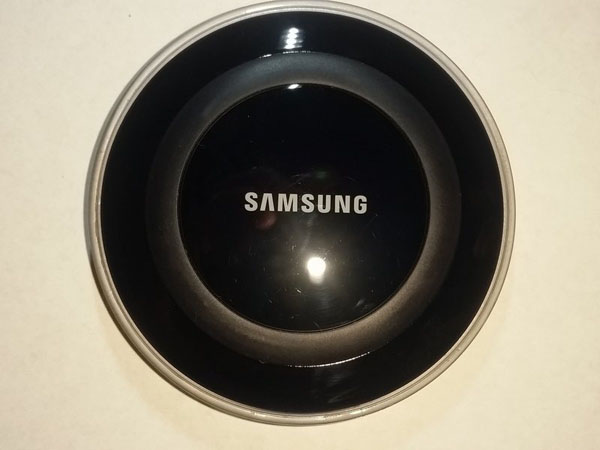

Bước 1: Lấy bộ sạc không dây của bạn

• Không tháo vòng cao su trên đầu, chất kết dính có thể yếu đi (giống như của tôi, mà hầu như không dính vào) khi bạn cố gắng thay thế nó.

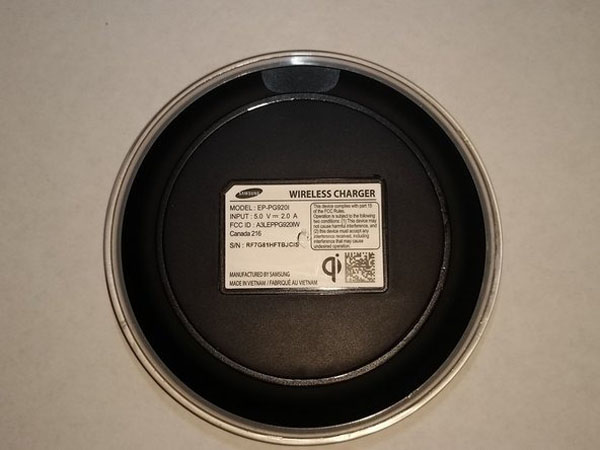

Bước 2: Lật tấm sạc lên

• Lật tấm sạc không dây của bạn lên, lưu ý vị trí của logo Qi (Dưới cùng bên phải của nhãn)

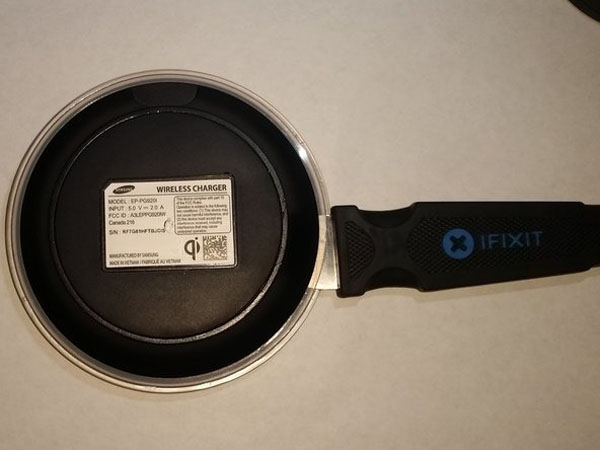

Bước 3: Sử dụng công cụ Jimmy

• Sử dụng công cụ Jimmy của bạn để cạy ở giữa hai lớp nhựa trong. Cố gắng giữ đầu của Jimmy hướng lên trên khi bạn đẩy nó vào đế Sạc và cạnh tròn xuống (Liên quan đến logo Qi).

• Bây giờ trượt nhẹ nhàng lên cho đến khi nó dừng lại.

Bước 4: Tách nắp và Midframe

• Không loại bỏ công cụ Jimmy, xoay phần trên (vẫn lộn ngược) theo chiều kim đồng hồ và phần dưới cùng theo chiều kim đồng hồ. Hai mảnh sẽ tách ra khỏi nhau.

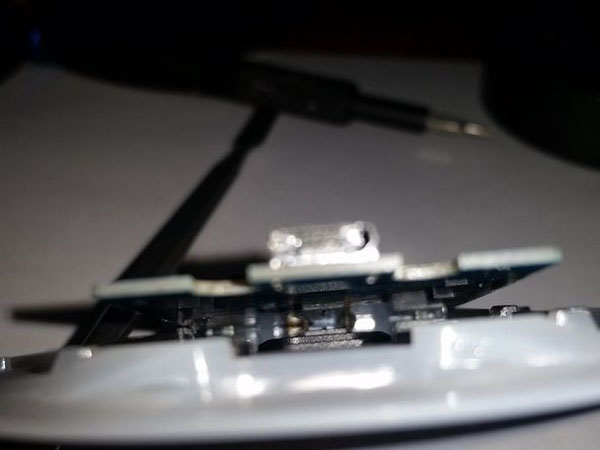

• Hãy lưu ý đến vị trí của tab này, như được thấy bởi Nhíp đảo ngược. Của tôi bị vỡ vì tôi quá thô khi bẻ cong nó lại, nhưng bạn có thể cần phải uốn nhẹ nó lên để giữ cho bộ sạc có khả năng đóng trong quá trình vận chuyển.

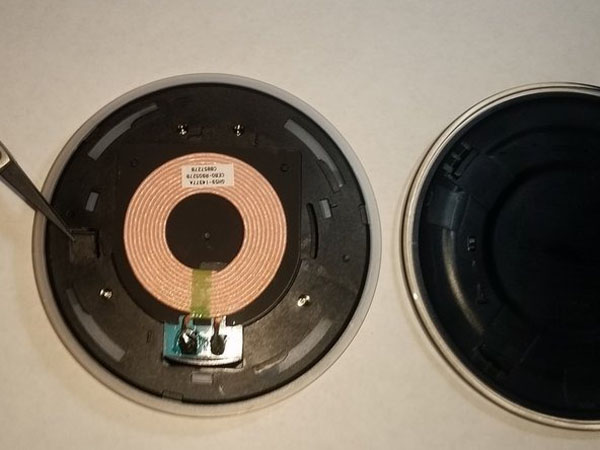

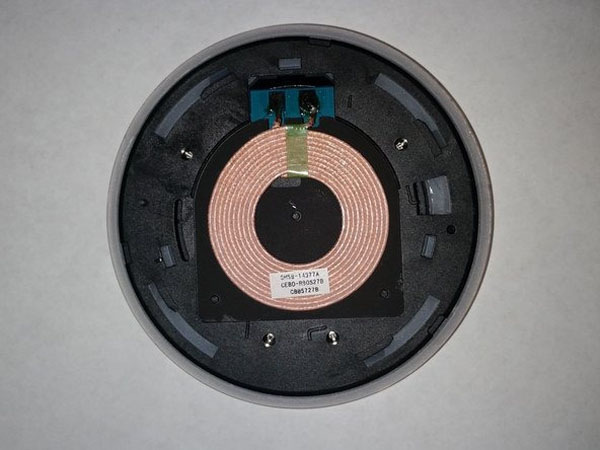

Bước 5: Sử dụng tô vít

• Hủy bỏ bốn ốc vít được đánh dấu từ lỗ của chúng bằng tuốc nơ vít nhỏ của bạn …

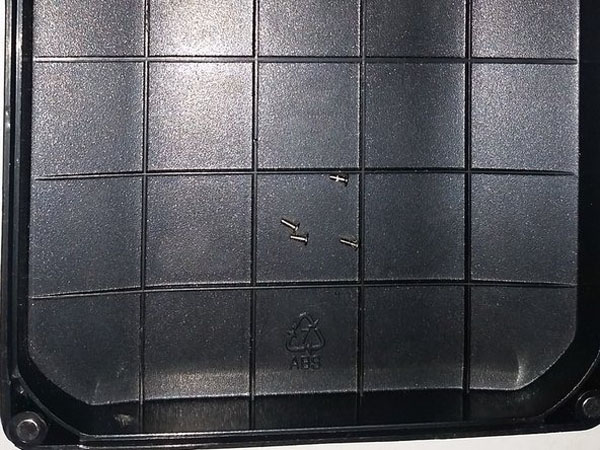

Bước 6: Đừng để mất ốc vít của bạn!

• … Đảm bảo rằng bạn đặt chúng vào khay vặn hoặc nơi an toàn cho đến khi bạn sẵn sàng lắp lại Đế sạc.

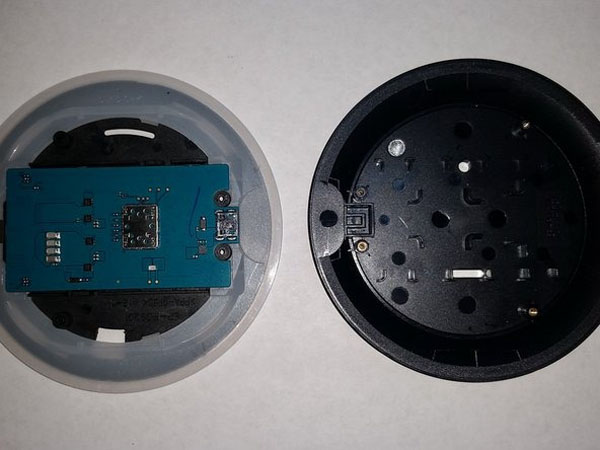

Bước 7: Tách Midframe và Base

• Nhẹ nhàng tách hai mảnh. Ở đây bạn sẽ tìm thấy các bảng điện.

• !!! Cảnh báo: KHÔNG cố gắng tháo bo mạch điện trừ khi bạn có ý định bán lại cuộn dây sạc. Mặt sau của bảng điện hoàn toàn trống, vì vậy các thành phần duy nhất có thể thay thế là các chip trên mặt bạn nhìn thấy ở đây.

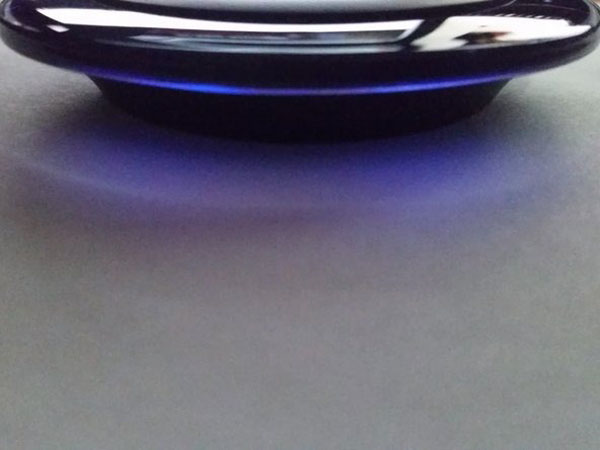

Bước 8:

• Đảo ngược các bước này để lắp lại Đế sạc và cắm miếng đệm vào khi hoàn thành để kiểm tra chức năng. Xin chúc mừng, bạn đã tháo rời thành công Tấm sạc không dây Samsung
