Tháo lắp bảng điều khiển cửa Mercedes W123

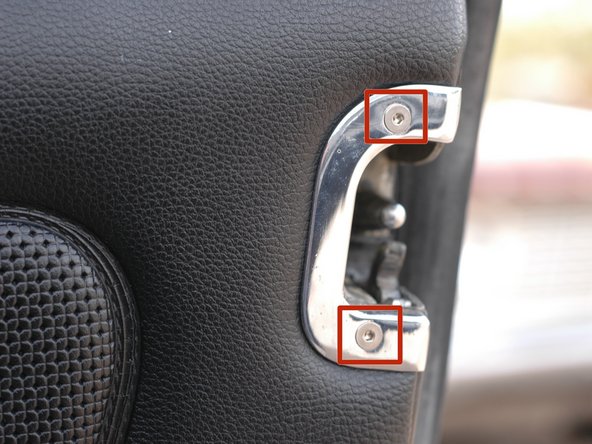

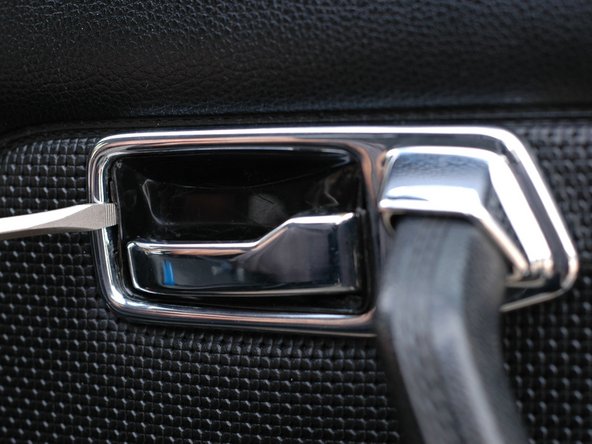

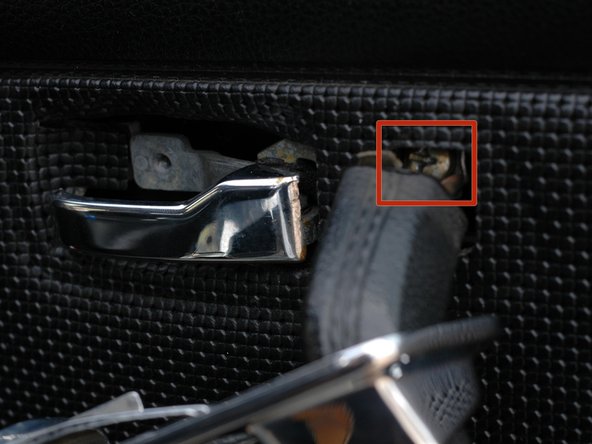

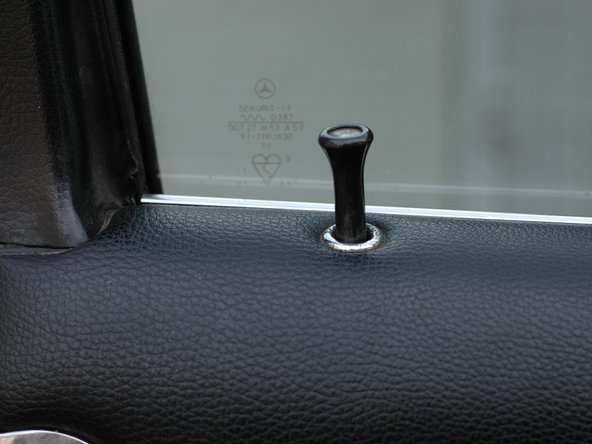

Màu đỏ: Tháo hai con vít gắn viền chrome quanh chốt cửa. Sau đó, viền chrome sẽ lỏng lẻo. Để qua một bên.

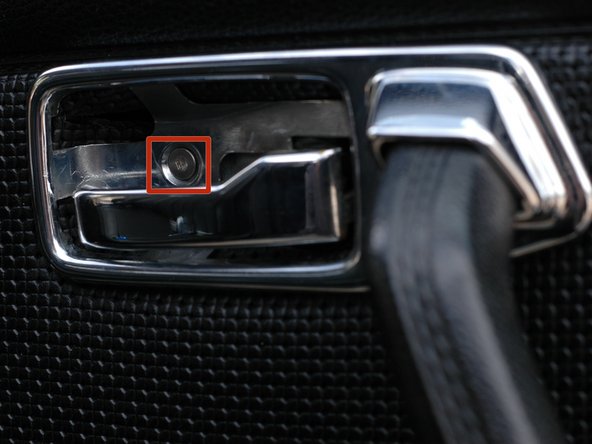

Màu đỏ: Tháo con vít giữ tấm chrome phía sau cửa kéo.

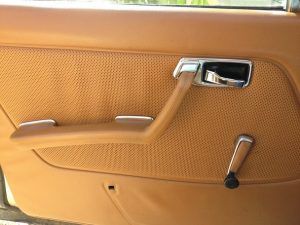

Ở cửa bên người lái, không có phần trên của cánh tay trên tấm cửa, tấm chrome phía sau cửa kéo có thể chỉ cần tháo ra và đặt sang một bên tại thời điểm này.

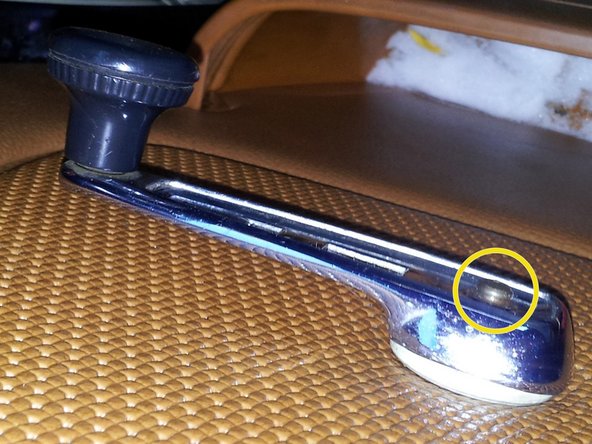

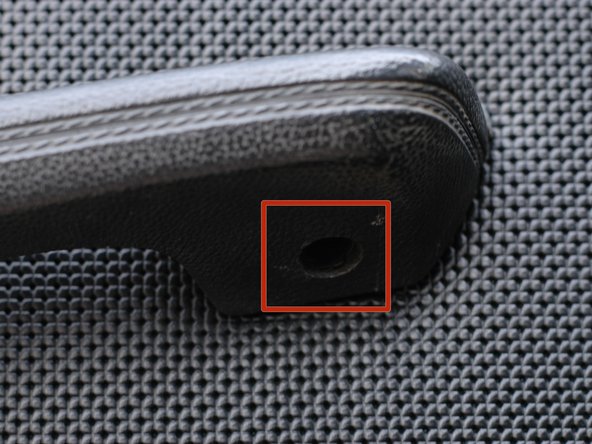

Màu đỏ: Tháo vít đầu Phillips lớn ở đầu cánh tay trên bảng điều khiển.

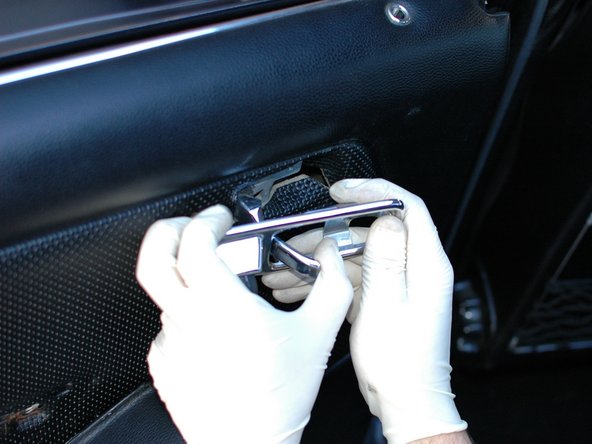

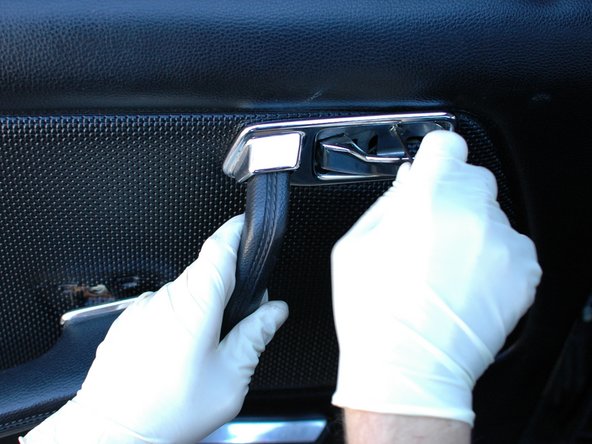

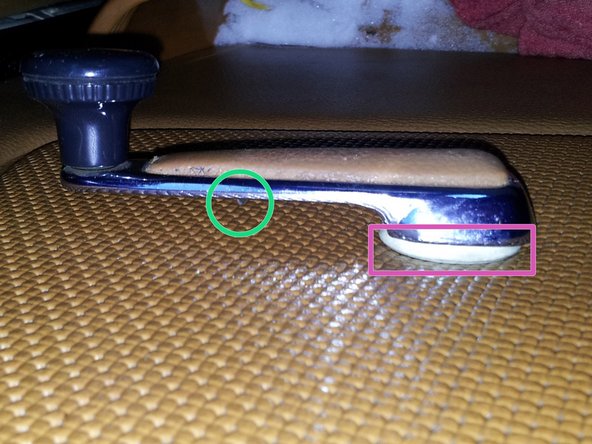

Màu xanh lá: Dùng ngón tay đẩy mấu giữ miếng trang trí với tay quay ra ngoài cho đến khi nó xóa tay quay.

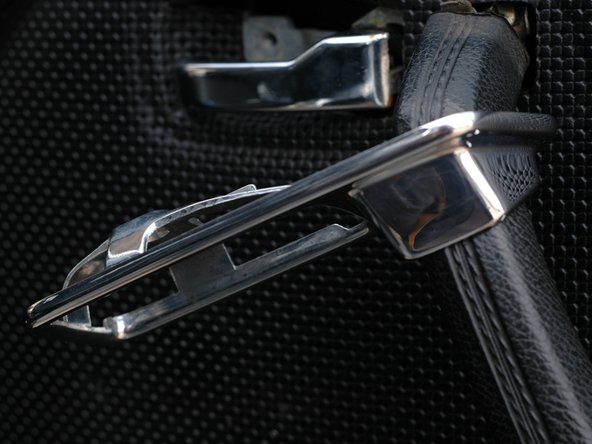

Màu xanh lá: Kéo phần cắt về phía núm trên tay quay để nhả phần cắt.

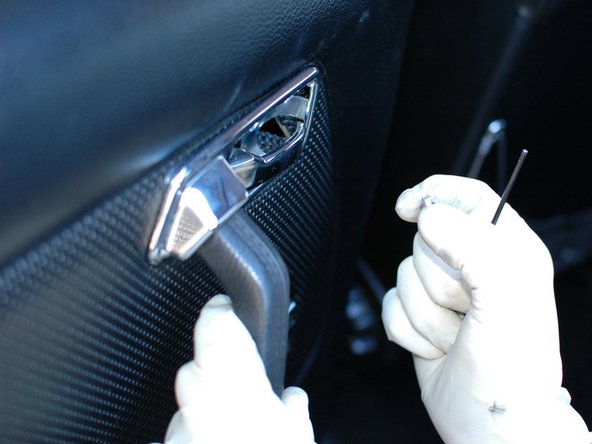

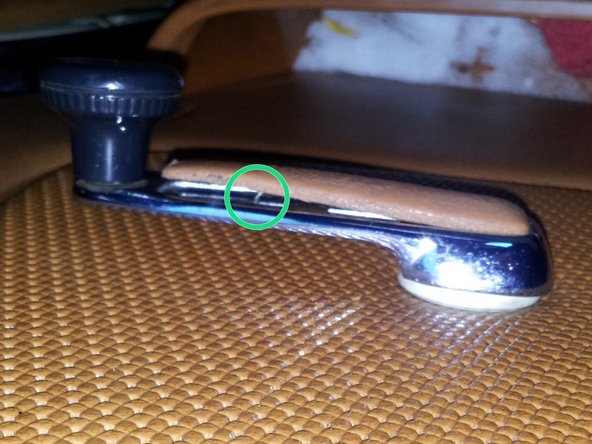

Màu vàng: Mảnh trang trí sẽ giải phóng khỏi chốt ở gốc của tay quay. Tay quay bây giờ sẽ trượt ra.

Màu tím: Khi lắp ráp lại tay quay cửa sổ bằng tay, hãy đảm bảo rằng đầu côn của máy giặt hướng ra xa cửa.

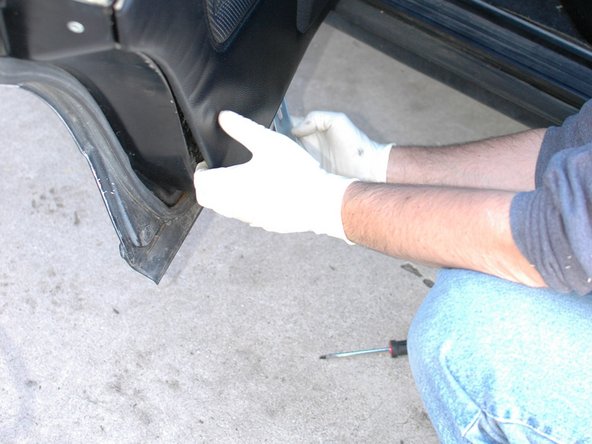

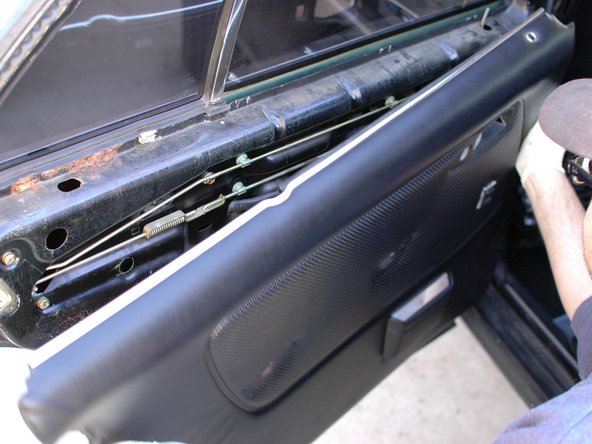

Sử dụng một dụng cụ cạy rộng, chẳng hạn như dụng cụ loại bỏ phần trang trí này, đi xung quanh mép của bảng điều khiển giữa nó và phần kim loại của cửa. Bạn sẽ thấy nó được giữ cố định bằng kẹp nhựa. Nhẹ nhàng cạy từng đoạn ra xung quanh.

Trên một chiếc xe cũ hơn như W123, có thể sẽ có một số clip bị hỏng. Đôi khi, các tấm chỉ được giữ cố định bằng hai hoặc ba kẹp.

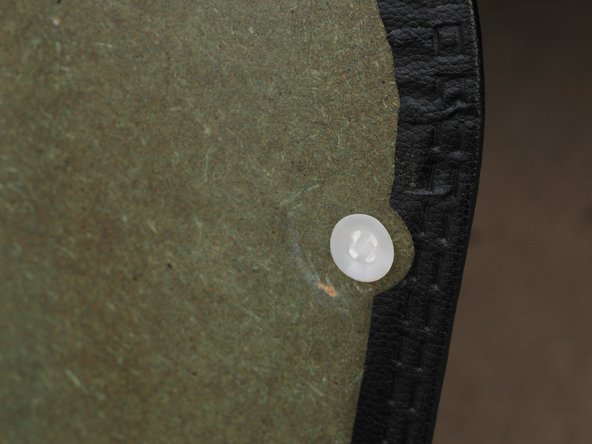

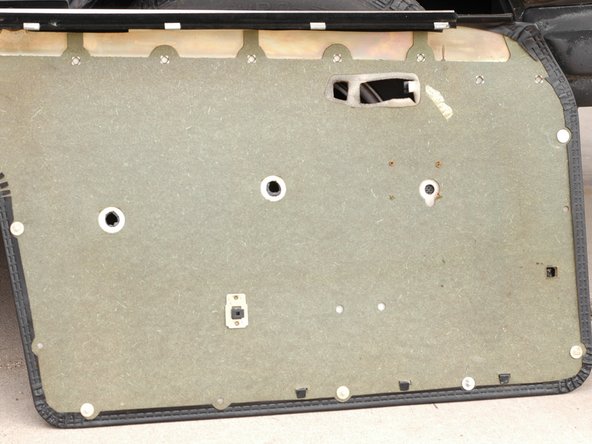

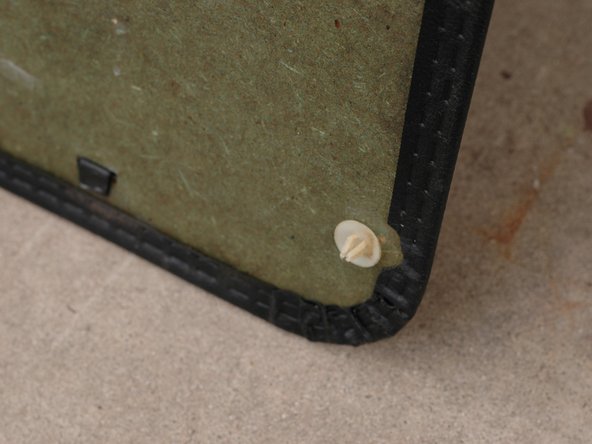

Trong ảnh là mặt sau của bảng điều khiển cửa của bạn sau khi được tháo ra. Chú ý các kẹp nhựa màu trắng xung quanh mép. Lưu ý rằng nhiều người bị thiếu. Sẽ có nhiều hơn nữa trên cánh cửa này. Ngoài ra, hãy lưu ý rằng một số bị hỏng.

Khi tấm panel được tháo ra, giữa tấm panel và vỏ cửa phải có một lớp ngăn hơi nhựa. Điều này sẽ cần phải được loại bỏ. Nếu loại bỏ nhẹ nhàng, nó có thể được sử dụng lại. Nếu không, hãy thay thế bằng bất kỳ loại nhựa dày nào và Keo phun 3M hoặc xi măng tiếp xúc. (Không có hình)

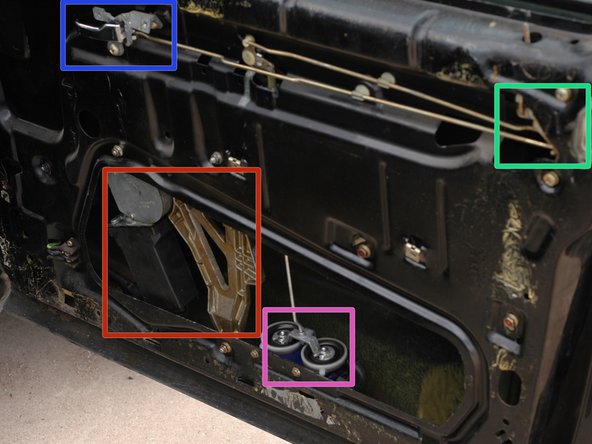

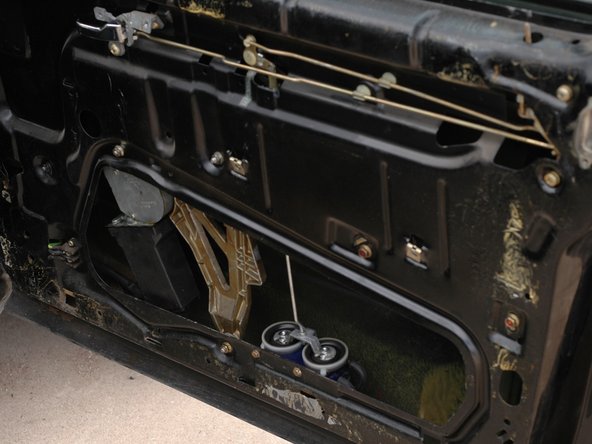

Đây là danh sách các thành phần chính bên trong cửa (bên hành khách phía trước được hiển thị):

Màu đỏ: Bộ điều chỉnh cửa sổ (lưu ý, bộ điều chỉnh cửa sổ phía sau được thiết kế khác nhau và không thể nhìn thấy ngay lập tức)

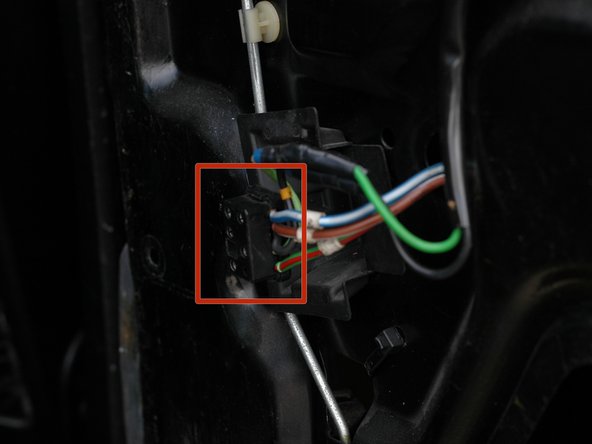

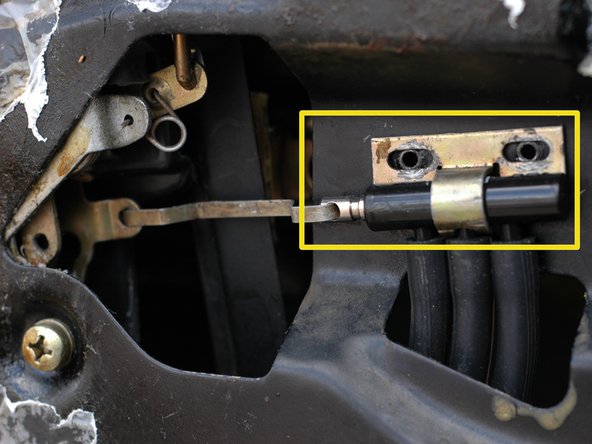

Màu tím: Thiết bị truyền động chân không khóa cửa, kiểu đầu (không áp dụng cho cửa lái, thay vào đó được trang bị công tắc chân không chính, xem hình đính kèm). Trên W123 sau này, các bộ truyền động ở các vị trí tương tự nhưng trông khác nhau.

Màu xanh dương: Cửa kéo

Màu xanh lá: Cơ chế chốt và khóa cửa

Màu vàng: Công tắc chân không chính chủ (cửa người lái). Lưu ý rằng trên các mô hình sau này, công tắc chính sẽ được định hướng theo chiều dọc thay vì theo chiều ngang.
