Thay thế bộ điều nhiệt động cơ diesel Mercedes W123

Trước khi lắp đặt bất kỳ bộ điều nhiệt nào, hãy đảm bảo thử nó trong một chậu nước. Điều này sẽ đảm bảo bạn không cài đặt bộ điều nhiệt kém.

Để kiểm tra, hãy bắt đầu bằng cách treo nó bằng hai đoạn dây móc từ tay cầm của nồi. Bộ điều chỉnh nhiệt phải ngập hoàn toàn trong nước nhưng không được chạm vào đáy nồi.

Sau đó đặt một nhiệt kế vào nước. Sử dụng một thiết bị được thiết kế để nấu ăn, chẳng hạn như nhiệt kế kẹo này.

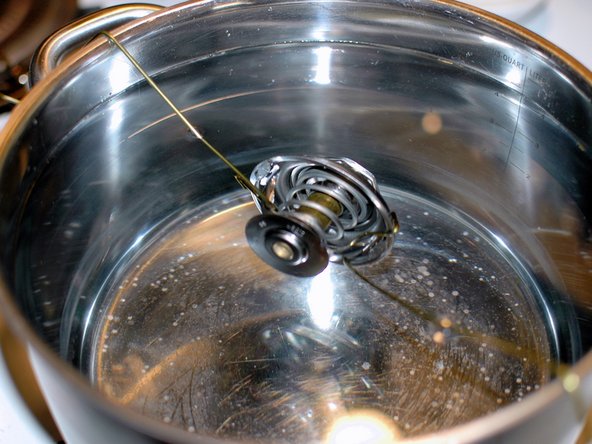

Đun nóng nước và quan sát khi nước gần đến nhiệt độ mở của bộ điều nhiệt. Bộ điều nhiệt này được đánh giá ở 80 ° C / 176 ° F. Nó sẽ mở ở nhiệt độ đó.

Để nước nguội lại trước khi lấy ra.

Công việc này đang được ghi lại với vỏ bộ điều nhiệt được tháo ra khỏi động cơ. Tuy nhiên, nó bình thường có thể được thực hiện với nó vẫn được cài đặt.

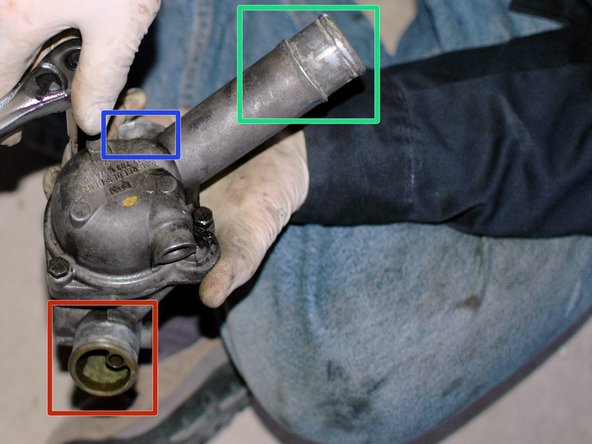

Để giúp bạn định hướng về nhà ở, đây là các thành phần khác nhau:

Màu đỏ: Cổ cho đường dây đến đầu bộ tản nhiệt, kết nối ống bộ tản nhiệt phía trên. Đây là TOP của nhà ở.

Màu xanh lá: Cổ cho đường dây đến đáy của bộ tản nhiệt, ống tản nhiệt dưới.

Màu xanh dương: Ống làm mát cổ đến ngắn dưới vỏ, cho đường vòng của máy bơm nước.

Nếu bạn muốn loại bỏ nhà ở để hoàn thành công việc này, bạn có thể xem lại quy trình trong [liên kết hướng dẫn không hợp lệ]

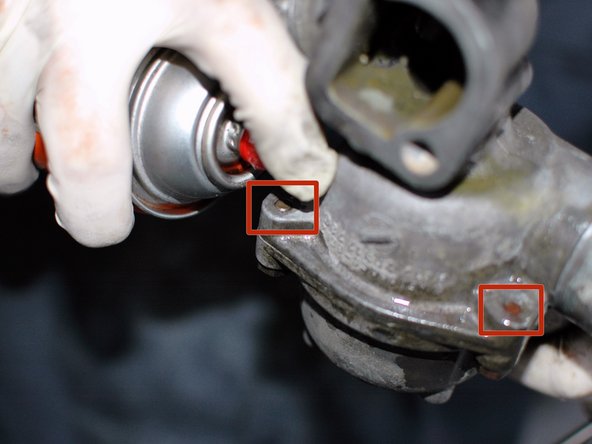

Trước khi tháo các bu lông giữ nắp bộ điều nhiệt với vỏ, hãy xịt cả ba cái bằng một ít chất bôi trơn thẩm thấu. Các bu lông này lộ ra ở phía sau và thường bị gỉ một chút. Hãy thử xịt chất bôi trơn lên cả mặt sau và mặt trước của vỏ nơi có bu lông.

Màu đỏ: Mặt sau của hai trong số các bu lông được hiển thị ở đây. Điều này có thể khó tiếp cận với vỏ được lắp trong động cơ nhưng hãy cố gắng hết sức.

Sau khi chất bôi trơn thẩm thấu đã ngấm trong vài phút, hãy sử dụng ổ cắm và bánh cóc 10mm của bạn để nới lỏng ba bu lông giữ nắp vào vỏ bộ điều nhiệt. Khi lắp lại các đai ốc, lưu ý rằng chúng phải được torqued thành 10nm / 7lb-ft

Sau khi ba bu lông ra, bạn có thể tách nắp ra khỏi vỏ. Nó vẫn sẽ được giữ cố định bằng ống tản nhiệt bên dưới nhưng sẽ có nhiều chỗ để tiếp cận bộ điều nhiệt.

Với nắp bộ điều nhiệt được tách ra, bạn có thể nhìn thấy bộ điều nhiệt.

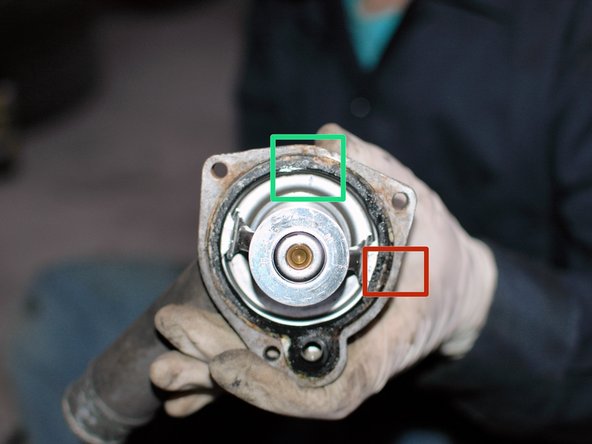

Lưu ý định hướng của nó. Bộ điều nhiệt cũ, trong hình, đã được lắp đặt không chính xác. Mũi tên trên bộ điều chỉnh nhiệt phải hướng lên / về phía sau xe. Chiếc này quay mặt về phía người lái xe.

Màu đỏ: Đứng đầu

Màu xanh lá: Bên lái xe

Tuy nhiên, ít nhất nó đã được cài đặt đúng hướng. Mặt có lò xo lớn phải hướng vào trong về phía động cơ.

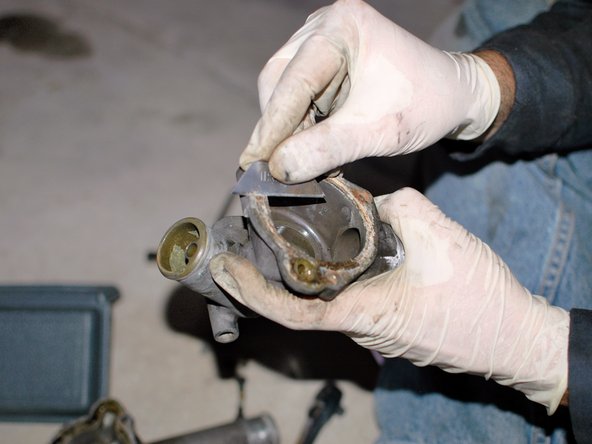

Tháo bộ điều nhiệt cũ và miếng đệm cao su khỏi nắp.

Sử dụng một công cụ thích hợp để làm sạch mọi vết ăn mòn trên bề mặt của nắp bộ điều nhiệt và vỏ (vẫn còn gắn với động cơ) để giúp nó làm kín tốt hơn.

Lắp đặt bộ điều nhiệt mới của bạn và miếng đệm đi kèm. Miếng đệm phải trượt qua mép của bộ điều nhiệt trước khi nó được lắp đặt.

Bây giờ hãy đổ đầy và làm chảy hệ thống làm mát của bạn là [liên kết hướng dẫn không hợp lệ].
