Sử dụng hướng dẫn này để thay cáp kết nối đế của iPad.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Hiển thị hội

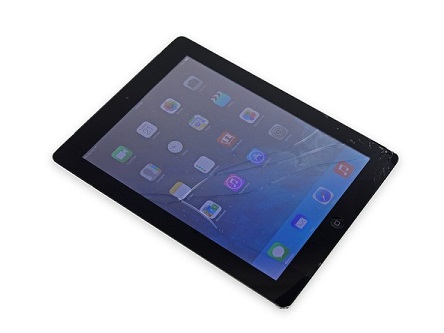

  • Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.

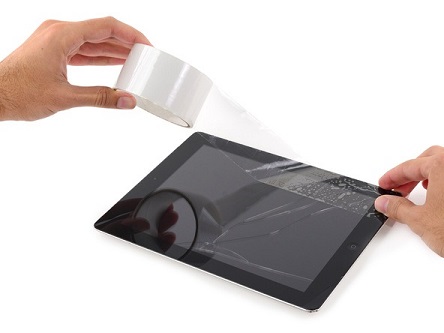

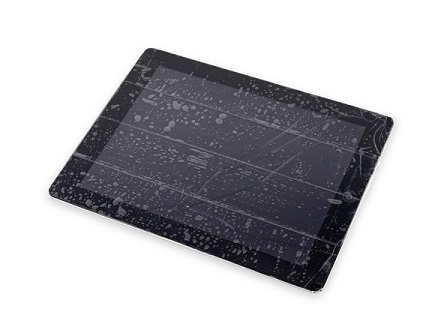

  • Đặt các dải băng đóng gói chồng lên nhau trên màn hình của iPad cho đến khi toàn bộ khuôn mặt được che phủ.
  • Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình. Làm tốt nhất của bạn để làm theo phần còn lại của hướng dẫn như mô tả.
  • Tuy nhiên, sau khi kính bị vỡ, nó sẽ có khả năng tiếp tục nứt khi bạn làm việc, và bạn có thể cần phải sử dụng một công cụ kim loại tò mò để vớt kính ra.
  • Đeo kính an toàn để bảo vệ mắt và cẩn thận không làm hỏng màn hình LCD.

Bước 2:

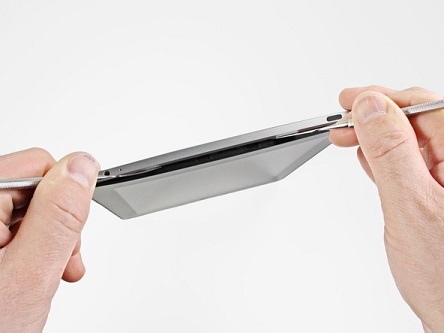

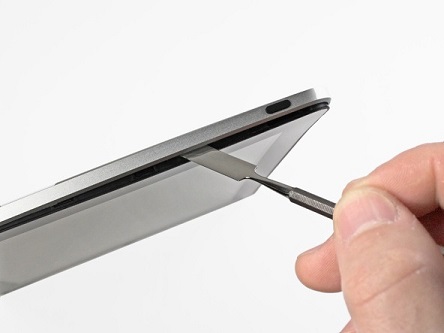

  • Chèn một kim loại spudger giữa cạnh trên của màn hình lắp ráp và lắp ráp bảng điều khiển phía sau.
  • Xoay spudger ra xa bạn để nhả các tab dọc theo cạnh trên cùng của màn hình.
  • Chèn một miếng kim loại thứ hai giữa cạnh trên của cụm màn hình và cụm lắp ráp phía sau để giữ các tab không bị gãy vào vị trí.

Bước 3:

  • Với một spudger, làm việc theo cách của bạn dọc theo cạnh phải của iPad. Mặt trước được giữ chặt bằng nhôm bằng các kẹp kim loại ở phía trên, dưới và bên trái.
  • Phía bên phải có các tab nhựa trượt vào hốc trong tấm sau.
  • Khi các clip được nhả ra, nhấc phần bên trái của bảng mặt trước lên và trượt nó sang trái để xóa các tab khỏi tấm ốp nhôm.

Bước 4:

  • Nhấc cụm màn hình ra khỏi cụm bảng phía sau bằng cạnh dưới của nó.
  • Không tìm cách tháo màn hình tại thời điểm này vì nó được gắn vào cụm bảng phía sau.

Bước 5:

Trong các bước sau, bạn sẽ ngắt kết nối ba dây cáp gắn cụm màn hình vào bảng logic. Các dây cáp dành cho các thành phần sau:

  • Số hóa
  • Cảm biến ánh sáng xung quanh
  • Cáp dữ liệu hiển thị

Bước 6:

  • Sử dụng các cạnh của một công cụ mở nhựa để lật lên giữ lại cánh giữ cáp số hóa ribbon trong ổ cắm của họ trên bảng logic.
  • Hãy chắc chắn rằng bạn đang lật lên nắp giữ lại, không phải là ổ cắm chính nó.
  • Kéo cáp ribbon số hóa thẳng ra khỏi ổ cắm của chúng.

Bước 7:

  • Sử dụng dụng cụ mở nhựa để tháo đầu nối cảm biến ánh sáng xung quanh khỏi ổ cắm bằng cách nhẹ nhàng kéo lên trên.

Bước 8:

  • Ngắt kết nối cáp dữ liệu hiển thị ra khỏi bo mạch chính bằng cách lật phần giữ kim loại bằng tab kéo nhựa màu đen của nó.
  • Kéo đầu nối cáp ra khỏi ổ cắm của nó.
  • Kéo đầu nối song song với mặt của bảng logic.

Bước 9:

  • Tháo cụm màn hình khỏi cụm bảng phía sau.

Bước 10:

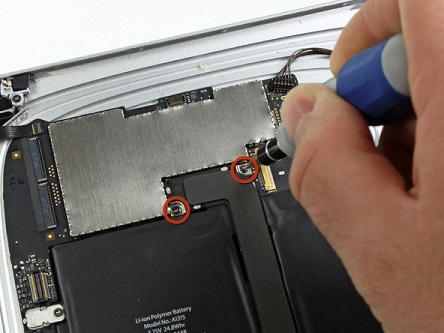

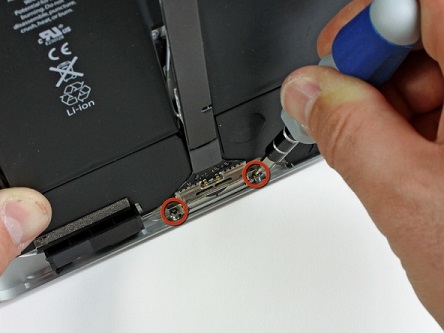

  • Tháo hai ốc vít T5 Torx 4.56 mm đảm bảo cáp đầu nối đế vào bo mạch chính.

Bước 11:

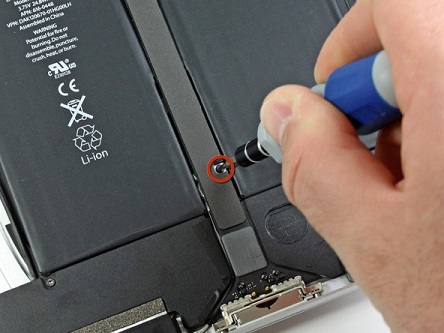

  • Tháo ốc vít T5 Torx 2,84 mm duy nhất kết nối cáp đầu nối đế vào cụm vỏ phía sau.

Bước 12:

  • Tháo hai ốc vít T5 Torx 2,84 mm bảo vệ cáp đầu nối đế vào cụm bảng phía sau.

Bước 13:

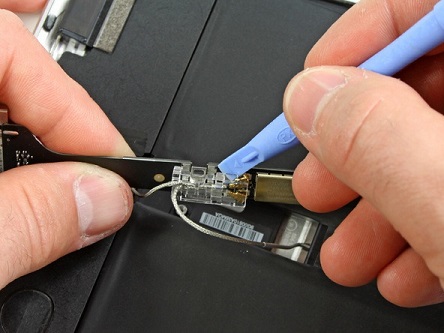

  • Cẩn thận tháo nắp nhựa trên bảng WiFi / Bluetooth và cáp đầu nối đế bằng công cụ mở nhựa.

Bước 14:

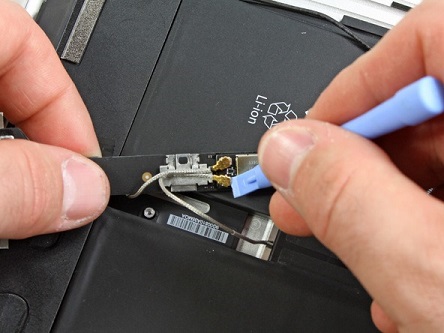

  • Nâng ăng-ten Wi-Fi và Bluetooth lên khỏi ổ cắm tương ứng trên bo mạch Wi-Fi / Bluetooth.
  • Tháo cáp đầu nối đế khỏi cụm bảng phía sau.
