Giới thiệu

Nếu màn hình iPhone XR của bạn bị nứt, không phản hồi với cảm ứng hoặc không hiển thị hình ảnh khi điện thoại của bạn được bật nguồn, hãy sử dụng hướng dẫn này để khôi phục iPhone của bạn về trạng thái hoạt động với một màn hình mới, hay còn gọi là cụm màn hình.

Hướng dẫn này chỉ được sử dụng với các màn hình thay thế hoàn chỉnh. Màn hình thay thế phải được gắn sẵn trên khung và có một tấm chắn LCD kim loại mỏng được lắp sẵn ở mặt sau. Nếu tấm chắn LCD đó bị thiếu , hãy làm theo hướng dẫn chuyên sâu hơn này để thay thế màn hình trong khi vẫn giữ tấm chắn LCD cũ của bạn.

Loa tai nghe kết hợp + cụm cảm biến được dán ở mặt sau của màn hình được ghép nối với iPhone riêng lẻ của bạn từ nhà máy , vì vậy bạn phải chuyển nó từ màn hình cũ sang màn hình mới trong bất kỳ quá trình thay thế màn hình nào. Nó chứa đèn chiếu sáng, là một phần của tính năng bảo mật Face ID sinh trắc học . Nếu nó bị hỏng hoặc bị thay thế, Face ID sẽ ngừng hoạt động, vì vậy hãy hết sức cẩn thận để không làm hỏng bất kỳ thành phần nào trong số các thành phần này trong quá trình này. Nếu bị hỏng, chỉ Apple mới có thể khôi phục chức năng Face ID.

Lưu ý : Chức năng True Tone bị tắt sau khi thay màn hình, ngay cả khi sử dụng màn hình Apple chính hãng.

5/5 - (1 bình chọn)

ĐĂNG KÝ THÀNH VIÊN

NẾU NỘI DUNG HỮU ÍCH HÃY XEM QUẢNG CÁO ĐỂ ỦNG HỘ

NẾU NỘI DUNG HỮU ÍCH HÃY XEM QUẢNG CÁO ĐỂ ỦNG HỘ

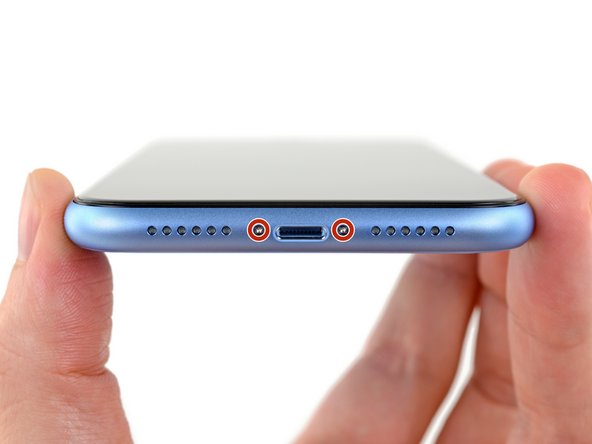

Bước 1: Tháo các vít pentalobe

  • Trước khi bạn bắt đầu, hãy xả pin iPhone của bạn dưới 25%. Pin lithium-ion đã sạc có thể bắt lửa và / hoặc phát nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo rời.

  • Màu đỏ: Tháo hai vít pentalobe dài 6,7 mm ở cạnh dưới của iPhone.

  • Việc mở iPhone sẽ làm ảnh hưởng đến các vòng đệm chống thấm nước của nó. Chuẩn bị sẵn các con dấu thay thế trước khi bạn tiếp tục bước này hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của mình mà không thay thế các con dấu.

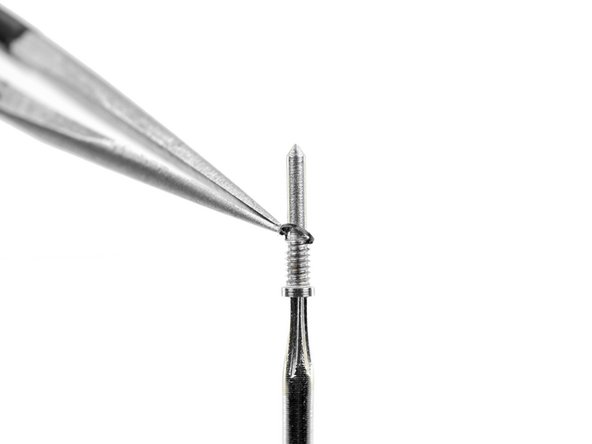

  • Có một miếng đệm cao su màu đen ngay dưới đầu trên mỗi vít pentalobe. Để bảo vệ tối đa khỏi bụi và chất lỏng, hãy kiểm tra tình trạng của các miếng đệm hoặc thay thế các vít trong quá trình lắp ráp lại.

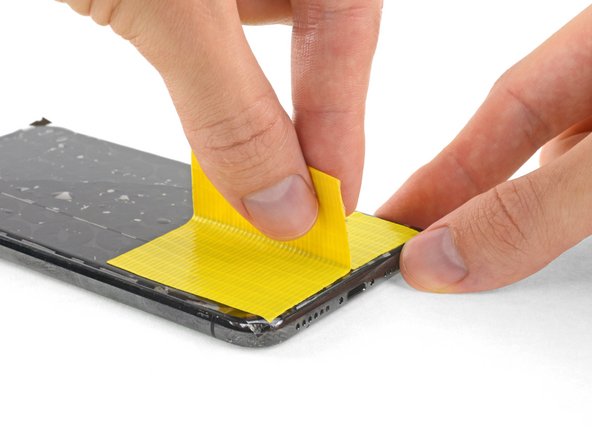

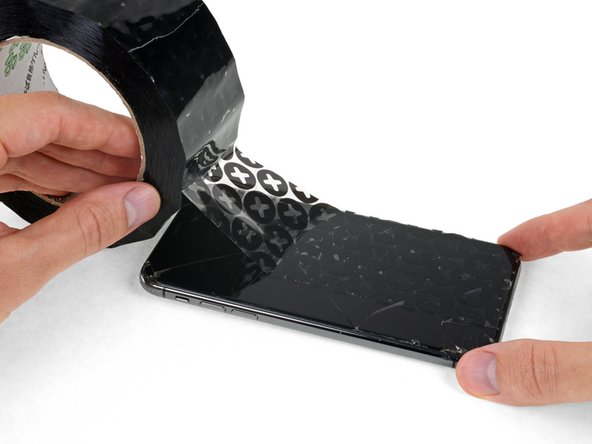

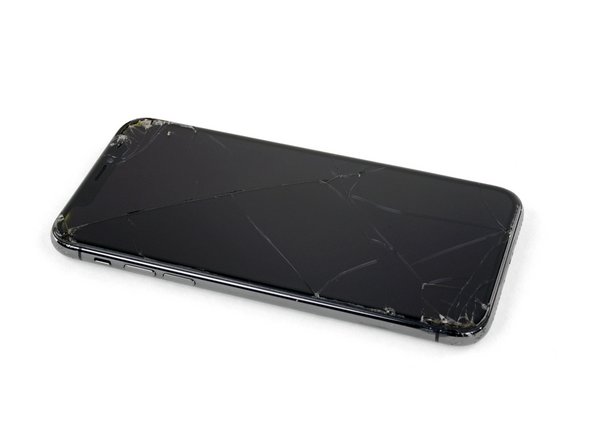

Bước 2: Dán băng lên bất kỳ vết nứt nào

  • Nếu iPhone của bạn có màn hình bị nứt, hãy giữ cho các vết vỡ tiếp tục xảy ra và tránh gây hại cho cơ thể trong quá trình sửa chữa bằng cách dán lên mặt kính.

  • Đặt các dải băng dính chồng lên nhau trên màn hình của iPhone cho đến khi toàn bộ mặt được phủ kín.

  • Điều này sẽ giữ cho các mảnh thủy tinh được chứa và cung cấp tính toàn vẹn về cấu trúc khi cạy và nâng màn hình lên.

  • Đeo kính bảo hộ để bảo vệ mắt của bạn khỏi bất kỳ kính nào bị rung lắc trong quá trình sửa chữa.

  • Nếu kính vỡ khiến việc lấy cốc hút khó dính vào trong vài bước tiếp theo, hãy thử gấp một miếng băng dính chắc (chẳng hạn như băng keo) thành tay cầm và thay vào đó nhấc màn hình lên.

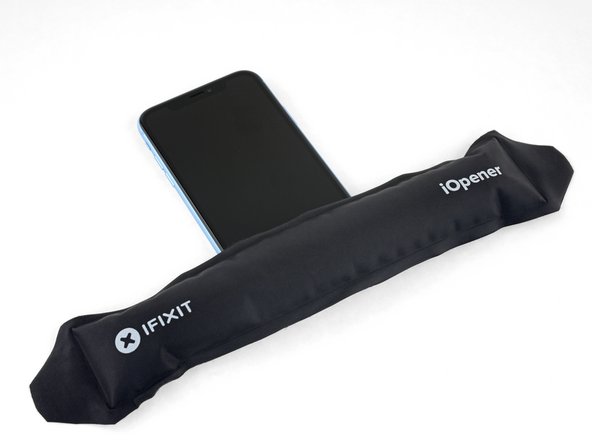

Bước 3: Làm nóng màn hình

  • Việc làm nóng cạnh dưới của iPhone giúp làm mềm chất kết dính bảo vệ màn hình, giúp bạn dễ dàng mở ra hơn.

  • Sử dụng máy sấy tóc hoặc súng nhiệt, hoặc chuẩn bị iOpener và áp nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm lớp keo bên dưới.

Bước 4: Áp dụng (các) cốc hút

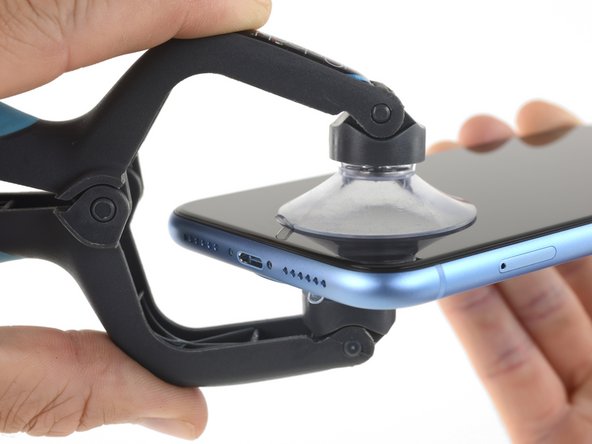

  • Hai bước tiếp theo trình bày iSclack, một công cụ hữu ích mà chúng tôi khuyên dùng cho bất kỳ ai sửa chữa thường xuyên. Nếu bạn không sử dụng iSclack, hãy bỏ qua hai bước để có một phương pháp thay thế.

  • Nếu máy đo độ sâu bằng nhựa được gắn ở trung tâm của iSclack, hãy tháo nó ra ngay bây giờ — nó không cần thiết đối với các điện thoại lớn hơn như iPhone XR.

  • Đặt các cốc hút gần cạnh dưới của iPhone — một ở mặt trước và một ở mặt sau.

  • Nhấn chặt cả hai cốc hút vào vị trí.

  • Nếu màn hình hoặc mặt kính sau của bạn bị nứt nặng, hãy phủ một lớp băng dính trong suốt có thể giúp các cốc hút bám chặt hơn. ISclack cũng bao gồm hai miếng băng cho mục đích này.

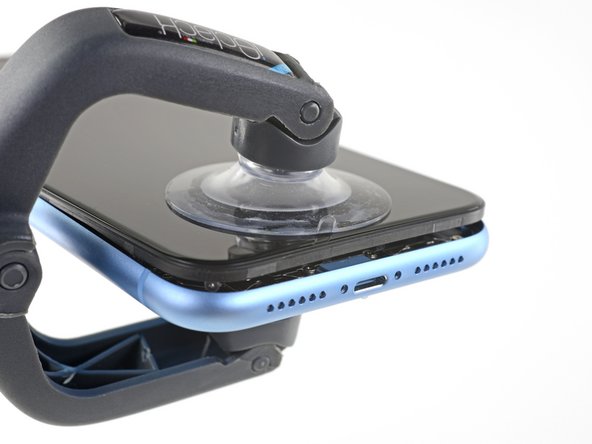

Bước 5:

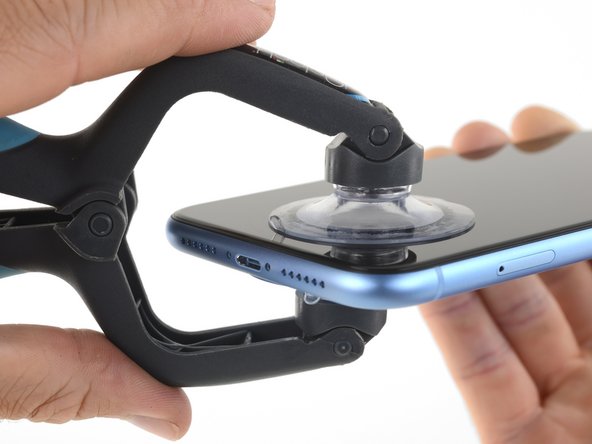

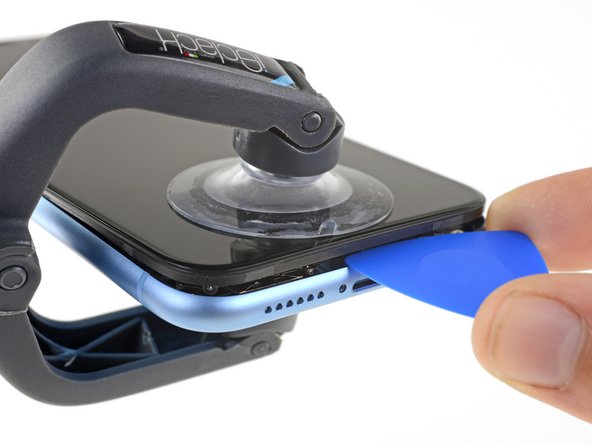

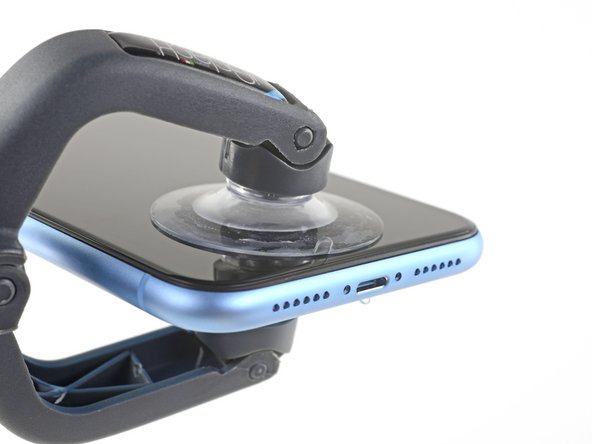

  • Giữ chặt iPhone của bạn và đóng tay cầm của iSclack để tách nhẹ màn hình khỏi vỏ sau của điện thoại.

  • Đừng cố tách hoàn toàn màn hình; một lỗ nhỏ dọc theo cạnh dưới là tất cả những gì bạn cần.

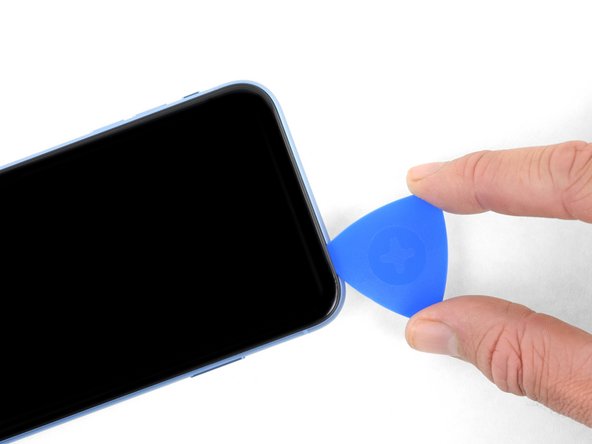

  • Chèn một lỗ mở vào khoảng trống dưới màn hình ở cạnh dưới của iPhone.

  • Bỏ qua hai bước tiếp theo và tiếp tục đến bước 8.

Bước 6:

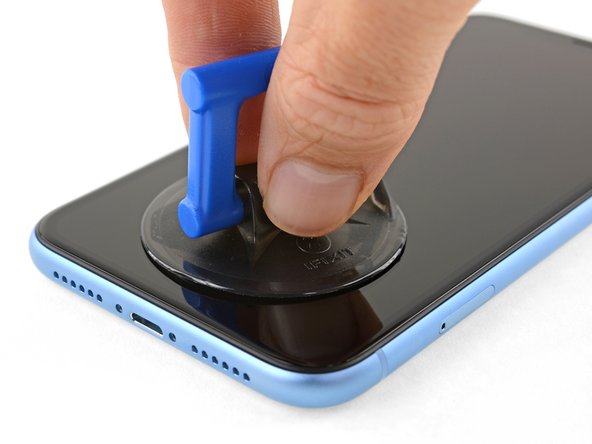

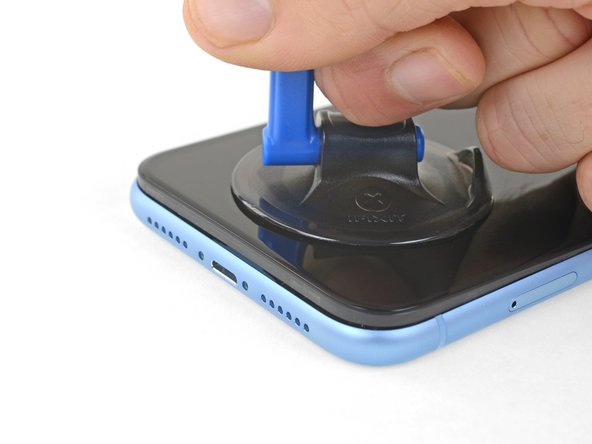

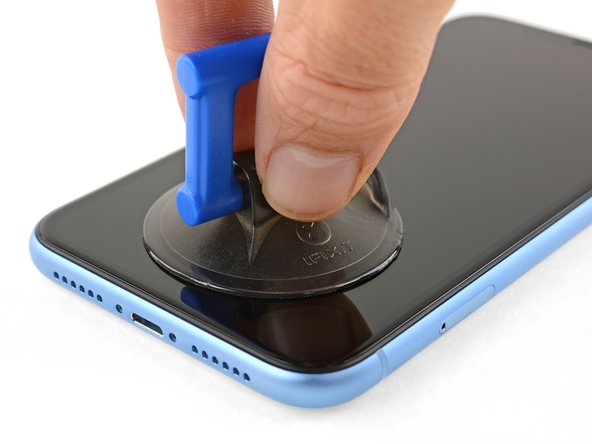

  • Nếu bạn đang sử dụng một tay cầm hút, hãy áp nó vào cạnh dưới của điện thoại, đồng thời tránh phần cong của kính.

  • Nếu màn hình của bạn bị nứt nặng, việc phủ một lớp băng dính trong suốt có thể cho phép cốc hút dính chặt. Ngoài ra, có thể dùng băng dính rất chắc thay cho cốc hút. Nếu vẫn thất bại, bạn có thể kết tụ cốc hút vào màn hình bị hỏng.

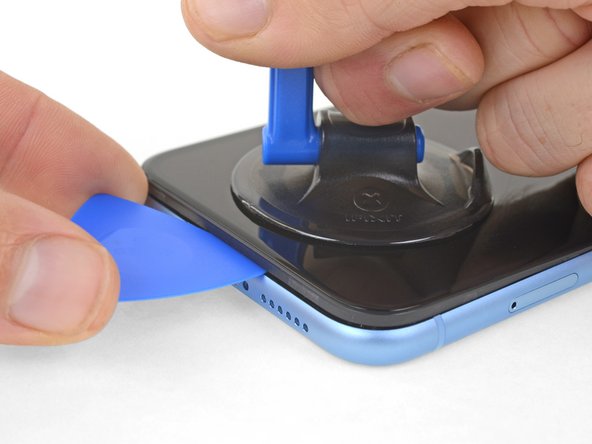

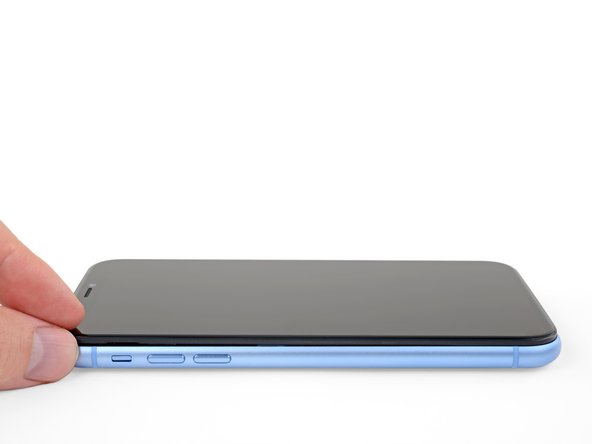

Bước 7: Nâng màn hình lên một chút

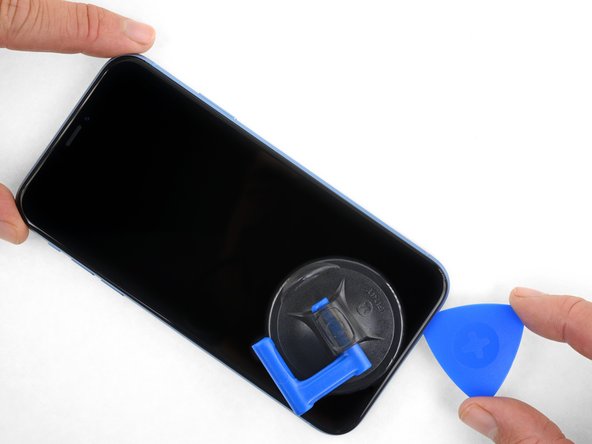

  • Kéo cốc hút lên với áp lực chắc chắn, không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và hộp phía sau.

  • Chèn một chốt mở vào khoảng trống.

  • Chất kết dính kín nước giữ màn hình tại chỗ rất chắc chắn; tạo ra khoảng trống ban đầu này cần một lượng lực đáng kể. Nếu bạn gặp khó khăn trong việc mở một khe hở, hãy tác động thêm nhiệt và lắc nhẹ màn hình lên xuống để làm yếu chất kết dính cho đến khi bạn tạo đủ khe hở để đưa dụng cụ vào.

Bước 8: Tách lớp keo dán màn hình

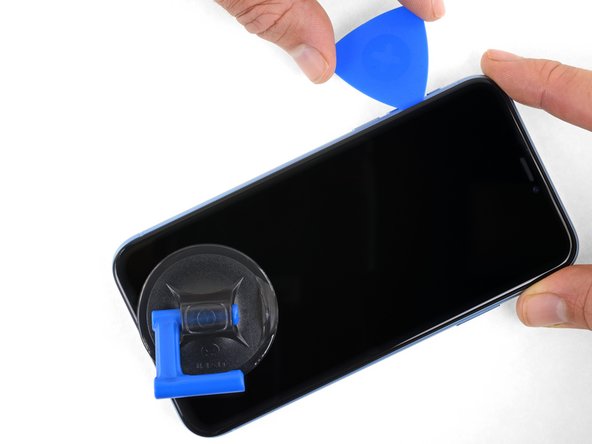

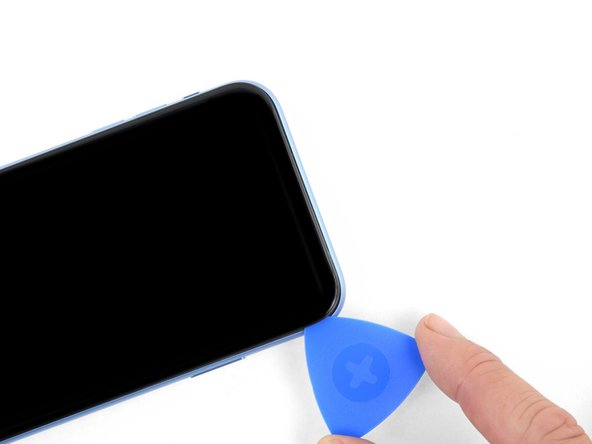

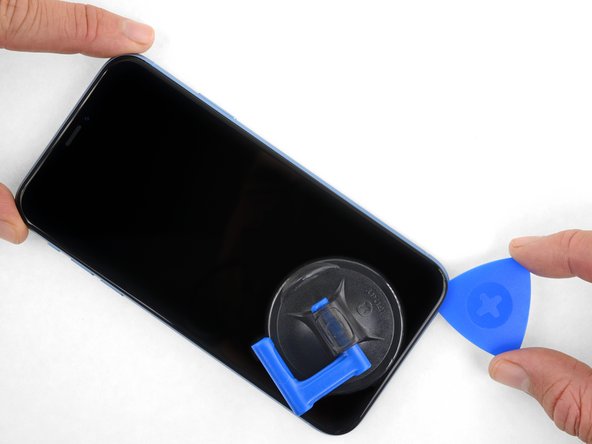

  • Trượt nút mở xung quanh góc dưới bên trái và lên trên cạnh trái của iPhone, cắt qua lớp keo giữ màn hình tại chỗ.

  • Không cắm phần mở đầu quá xa vào iPhone, nếu không bạn có thể làm hỏng các bộ phận bên trong.

Bước 9:

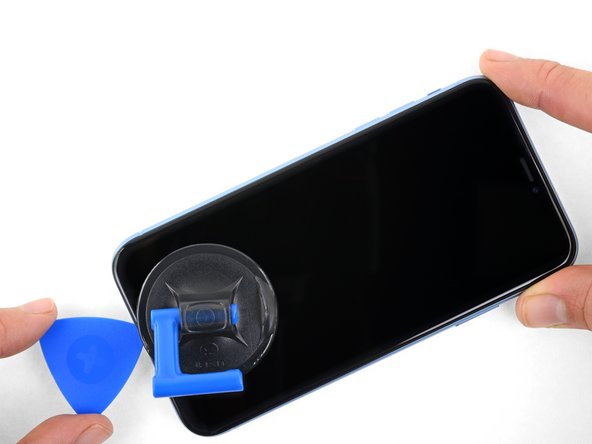

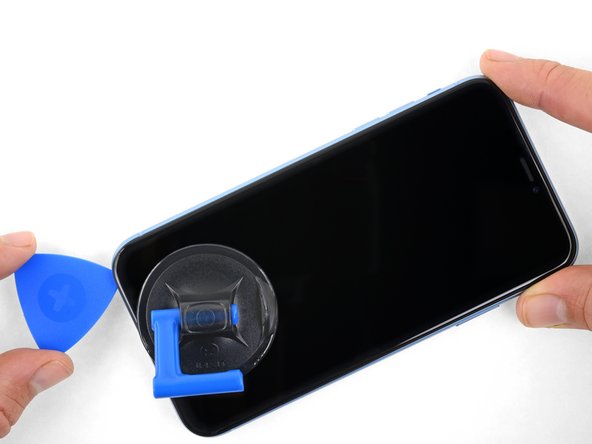

  • Cắm lại phần chọn của bạn ở cạnh dưới cùng của iPhone và trượt nó lên phía bên phải để tiếp tục tách chất kết dính.

  • Không cắm quá xa, nếu không bạn có thể làm hỏng cáp màn hình dọc theo mặt này của iPhone. Chèn nó chỉ vài mm hoặc bằng chiều rộng của khung bezel màn hình.

Bước 10:

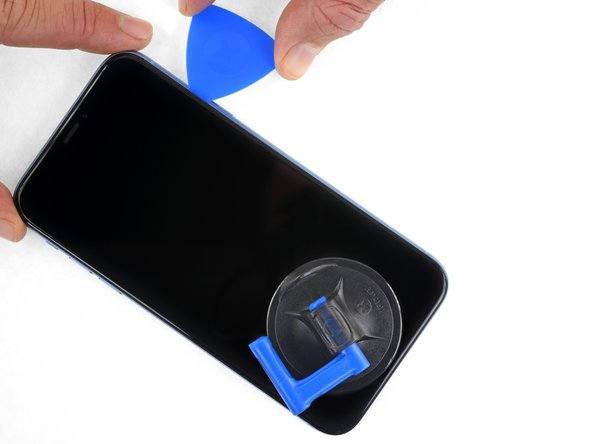

  • Cạnh trên của màn hình được cố định bằng cả keo và kẹp.

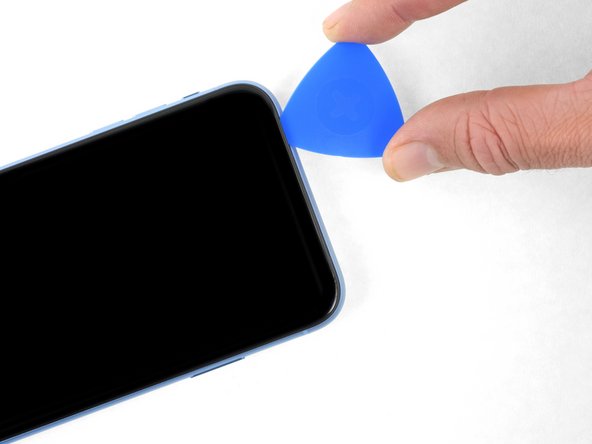

  • Trượt nút mở xung quanh góc trên cùng của màn hình, trong khi nhẹ nhàng kéo hoặc lắc màn hình xuống theo hướng của cổng Lightning.

  • Các kẹp sẽ bị gãy nếu bạn dùng quá nhiều lực. Làm việc cẩn thận và kiên nhẫn.

  • Một lần nữa, đừng đưa phần chọn quá vài mm — khoảng chiều rộng của khung bezel màn hình — nếu không bạn có thể làm hỏng mảng cảm biến của bảng điều khiển phía trước.

  • Trượt thanh chọn sang góc đối diện và cắt bất kỳ chất kết dính còn lại nào đang bảo vệ màn hình.

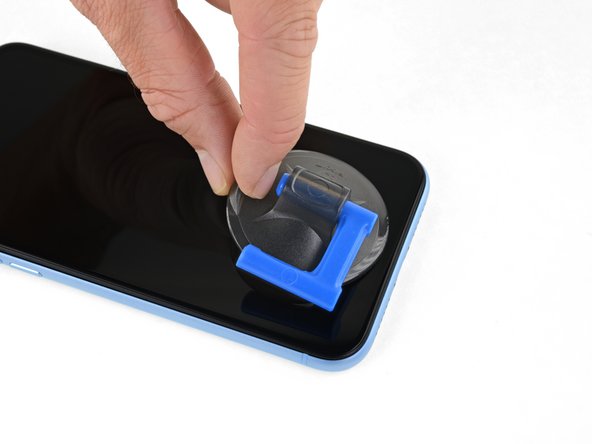

Bước 11:

  • Kéo núm nhỏ trên cốc hút để lấy nó ra khỏi bảng điều khiển phía trước.

  • Nếu bạn đã sử dụng iSclack và nó vẫn được dán vào iPhone, hãy gỡ bỏ nó ngay bây giờ.

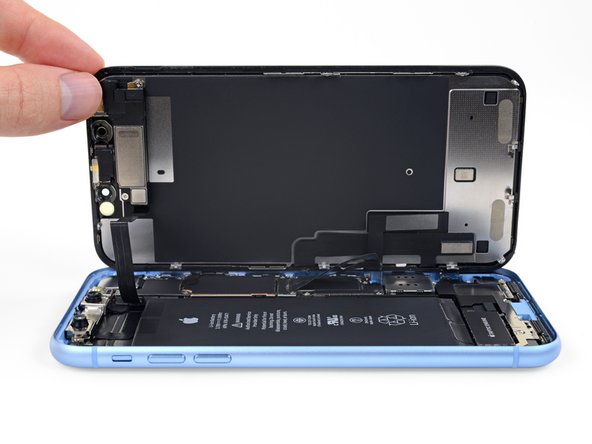

Bước 12: Mở iphone

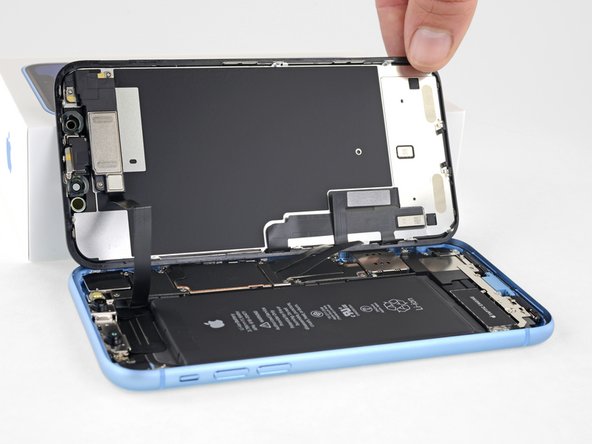

  • Mở iPhone bằng cách xoay màn hình lên từ phía bên trái, giống như bìa sau của một cuốn sách.

  • Đừng cố tách hoàn toàn màn hình, vì một số cáp ruy-băng mỏng manh vẫn kết nối nó với bảng logic của iPhone.

  • Dựa màn hình vào thứ gì đó để giữ cho nó được nâng đỡ khi bạn đang làm việc trên điện thoại.

  • Trong khi lắp ráp lại, đặt màn hình vào vị trí, căn chỉnh các kẹp dọc theo cạnh trên và cẩn thận ấn cạnh trên vào đúng vị trí trước khi kéo phần còn lại của màn hình xuống. Nếu nó không dễ dàng bấm vào vị trí, hãy kiểm tra tình trạng của các kẹp xung quanh chu vi của màn hình và đảm bảo chúng không bị cong.

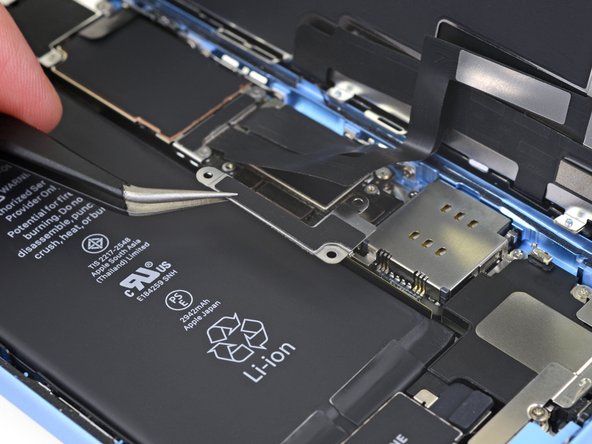

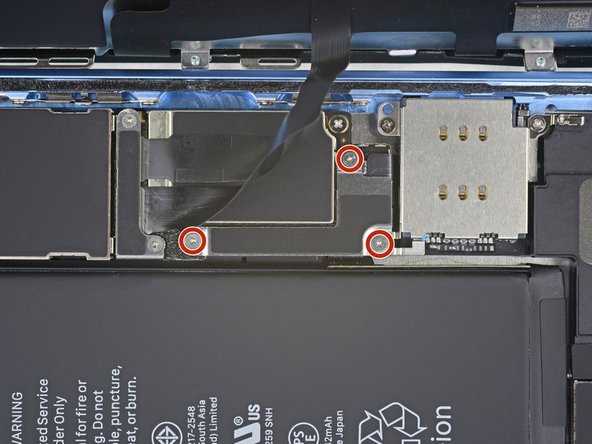

Bước 13:

  • Màu đỏ: Tháo ba vít Y000 1,2 mm đang giữ chặt khung nắp đầu nối pin.

  • Bỏ dấu ngoặc.

  • Trong suốt quá trình sửa chữa này, hãy theo dõi từng con ốc và đảm bảo nó quay trở lại chính xác nơi xuất phát để tránh làm hỏng iPhone của bạn.

  • Trong quá trình lắp ráp lại, đây là một điểm tốt để bật nguồn iPhone của bạn và kiểm tra tất cả các chức năng trước khi bạn niêm phong màn hình tại chỗ. Đảm bảo tắt nguồn hoàn toàn cho iPhone trước khi bạn tiếp tục làm việc.

Bước 14: Ngắt kết nối pin

  • Sử dụng mũi dao găm để cạy thẳng đầu nối pin ra khỏi ổ cắm của nó.

  • Cố gắng không làm hỏng con dấu silicone màu đen bao quanh này và các kết nối bo mạch khác. Những con dấu này cung cấp thêm lớp bảo vệ chống lại sự xâm nhập của nước và bụi.

  • Uốn cong một chút đầu nối ra khỏi bảng logic để ngăn nó vô tình tiếp xúc với ổ cắm và cung cấp điện cho điện thoại trong quá trình sửa chữa.

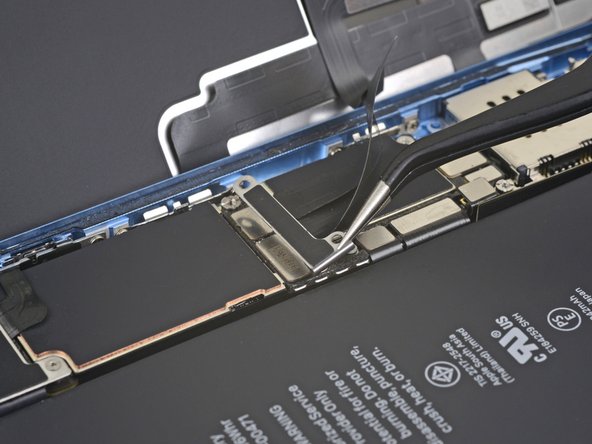

Bước 15: Tháo nắp đầu nối màn hình

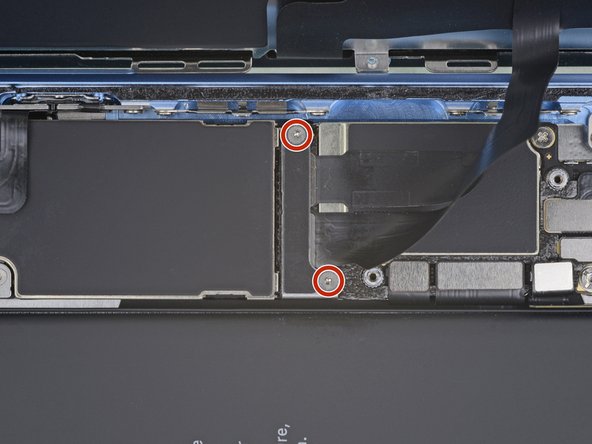

  • Màu đỏ: Tháo hai vít Y000 1,2 mm đang giữ chặt khung kết nối màn hình.

  • Bỏ dấu ngoặc.

Bước 16: Ngắt kết nối bộ số hóa

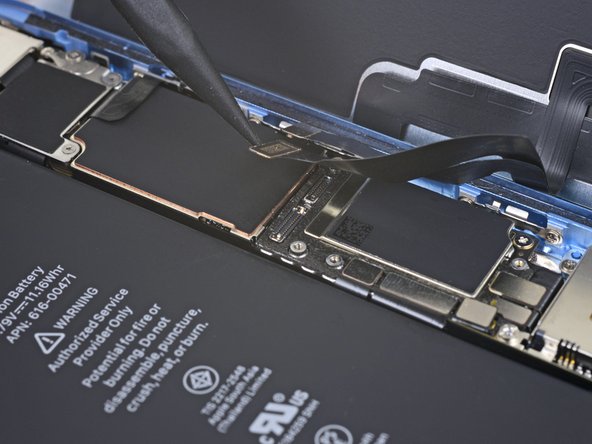

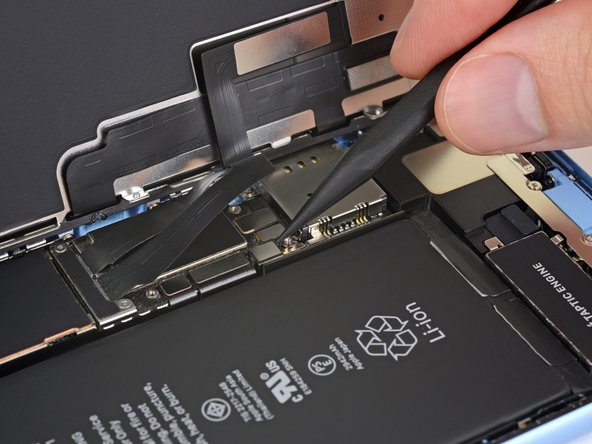

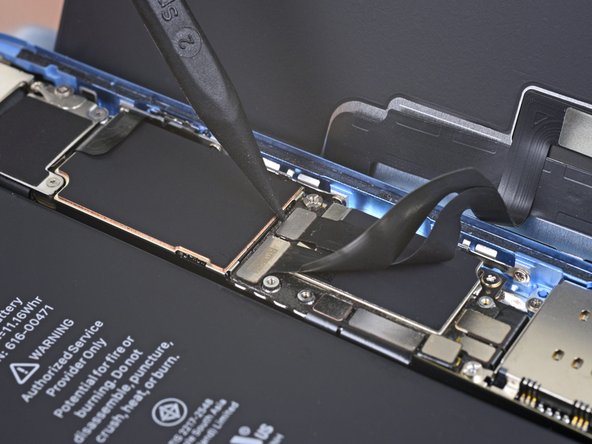

  • Sử dụng đầu của một spudger để cạy và ngắt kết nối cáp của bộ số hóa.

  • Để gắn lại các đầu nối báo chí như thế này, hãy căn chỉnh cẩn thận và ấn xuống ở một bên cho đến khi khớp vào vị trí, sau đó lặp lại ở bên kia. Không ấn xuống giữa. Nếu đầu nối bị lệch, các chân có thể bị cong, gây ra hư hỏng vĩnh viễn.

  • Nếu bất kỳ phần nào của màn hình không phản ứng với cảm ứng sau khi sửa chữa, hãy ngắt kết nối pin và sau đó lắp lại đầu nối này, đảm bảo rằng nó khớp hoàn toàn vào vị trí và không có bụi hoặc vật cản khác trong ổ cắm.

Bước 17: Ngắt kết nối màn hình

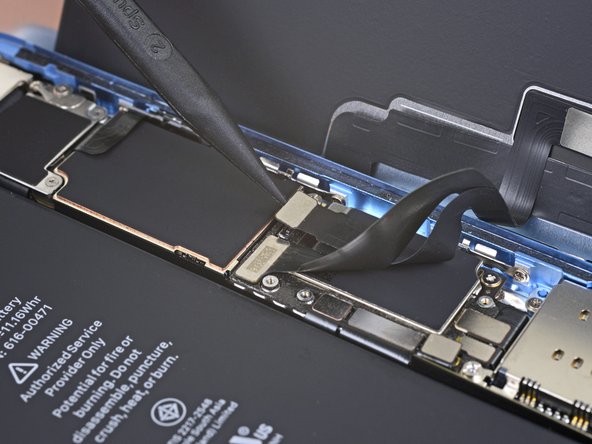

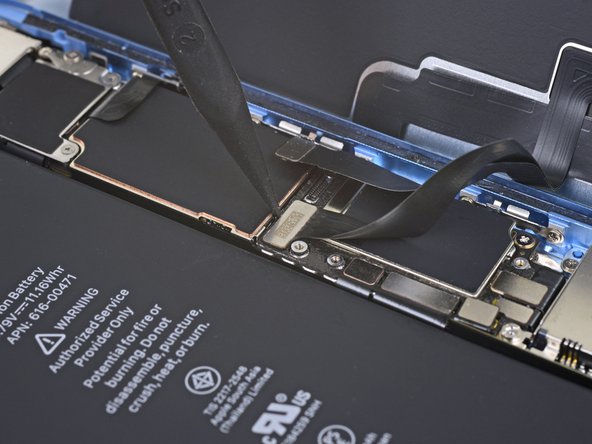

  • Sử dụng đầu của một spudger để ngắt kết nối cáp màn hình.

Bước 18:

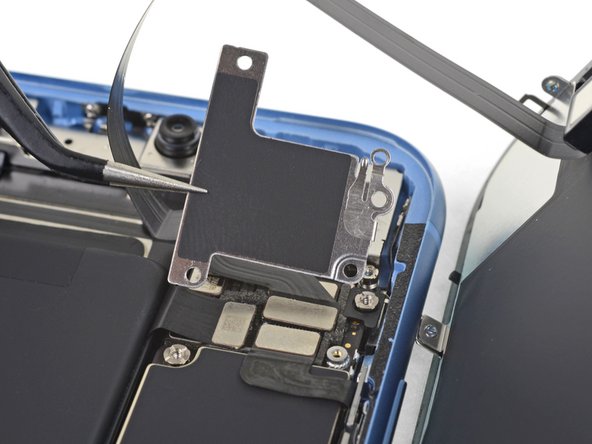

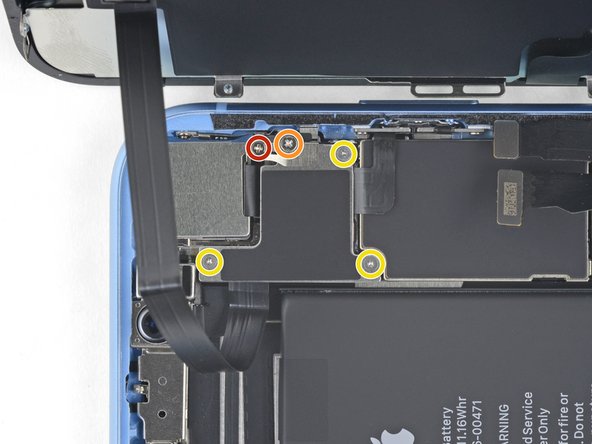

  • Tháo năm con vít đang giữ khung kết nối bảng logic vào vỏ sau:

  • Màu đỏ: Một vít Phillips # 000 1,3 mm

  • Màu cam: Một vít Phillips # 000 1,5 mm

  • Màu vàng: Ba vít Y000 1,2 mm

  • Bỏ dấu ngoặc.

  • Hãy cẩn thận để không làm mất khung nhỏ hơn được kẹp vào cạnh. Nó được cố định bằng một chiếc kẹp nhỏ và rất dễ vô tình làm rơi ra khỏi khung lớn hơn.

Bước 19: Ngắt kết nối các cảm biến phía trước

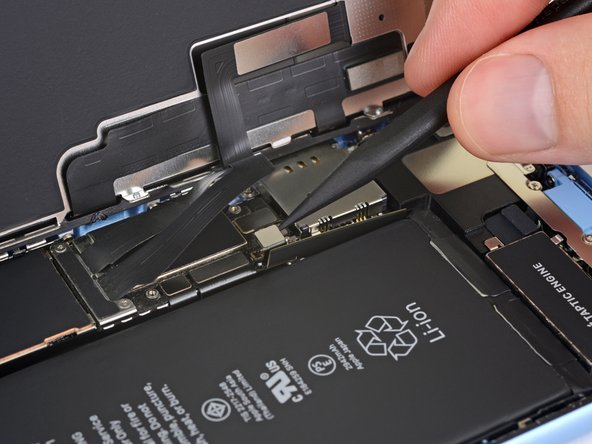

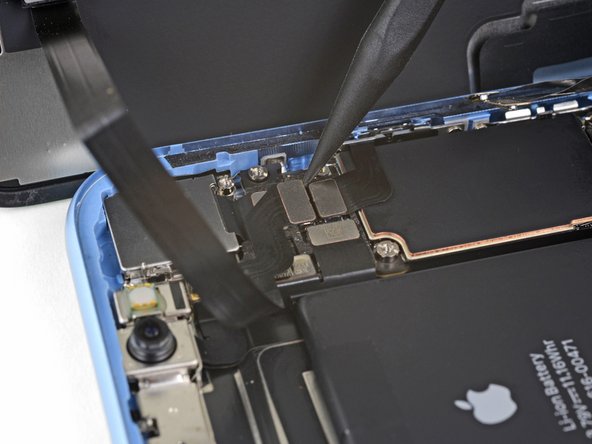

  • Sử dụng đầu của một chiếc spudger để cạy đầu nối cụm cảm biến phía trước lên khỏi ổ cắm của nó.

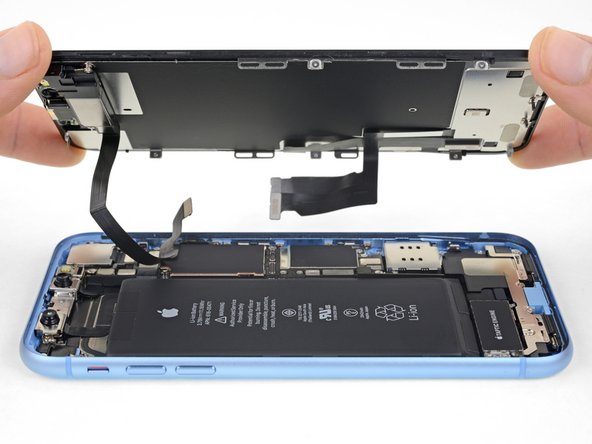

Bước 20: Tháo cụm màn hình

Bước 21: Vặn loa tai nghe

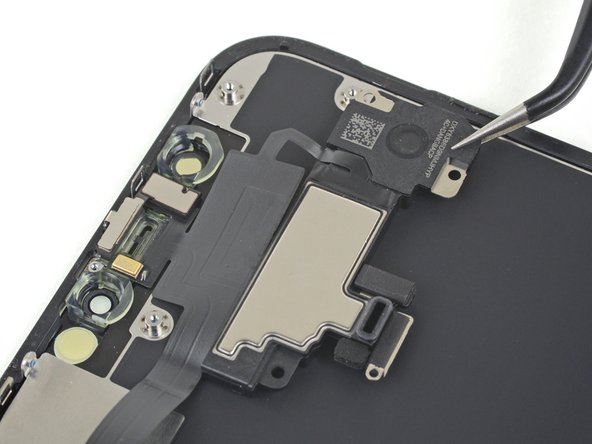

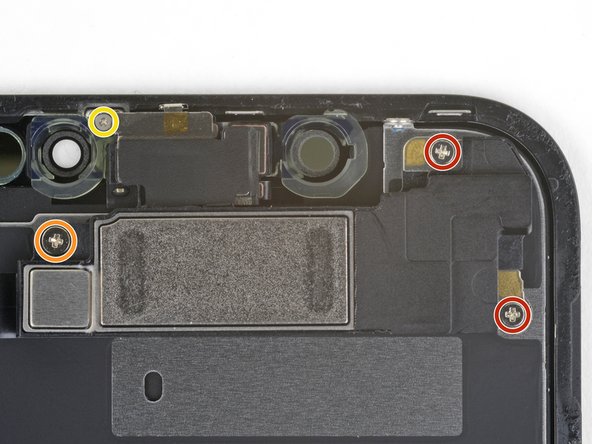

  • Tháo bốn vít đang giữ chặt cụm loa / cảm biến vào mặt sau của màn hình:

  • Màu đỏ:Hai vít Phillips 1,6 mm

  • Màu cam:Một vít Phillips 2,3 mm

  • Màu vàng: Một vít Y000 1,2 mm

Bước 22: Lật ngược loa

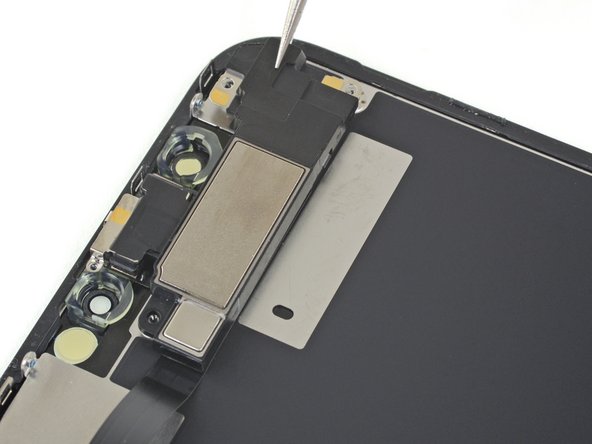

  • Sử dụng nhíp, nhẹ nhàng lật cụm loa lên — xuống và ra khỏi cạnh trên của màn hình.

  • Loa vẫn được gắn qua một dây cáp uốn rất mỏng. Hãy cẩn thận để không làm căng hoặc làm hỏng cáp.

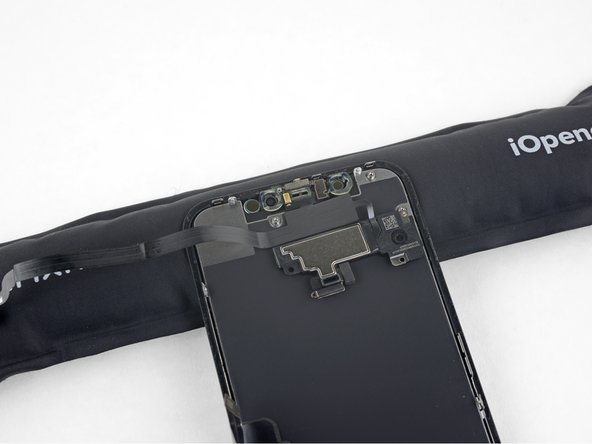

Bước 23: Làm nóng dải cảm biến phía trước

  • Sử dụng máy sấy tóc, súng nhiệt hoặc iOpener đã được làm nóng lên mặt trước của màn hình trong khoảng một phút để làm mềm lớp keo dính đang bảo vệ các cảm biến.

Bước 24: Nâng micrô lên

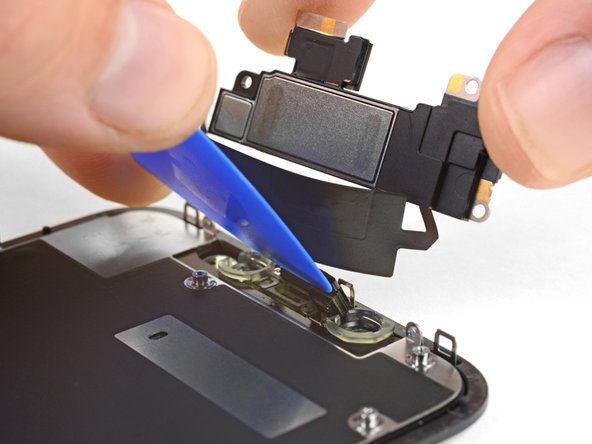

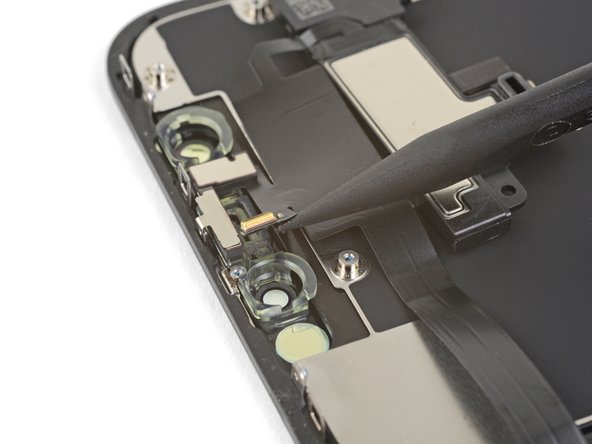

  • Cẩn thận trượt cạnh phẳng của miếng đệm bên dưới cáp uốn bên dưới micrô.

  • Xoay nhẹ để tách micrô, đồng thời cẩn thận để không làm căng hoặc làm hỏng cáp uốn.

  • Nếu cần, hãy sử dụng đầu nhọn của thanh gạt để hoàn tất việc tách micrô khỏi phần khía của nó ở bảng điều khiển phía trước. Nếu vẫn khó tách micrô, hãy tác động nhiều nhiệt hơn.

Bước 25: Nâng cao cảm biến tiệm cận

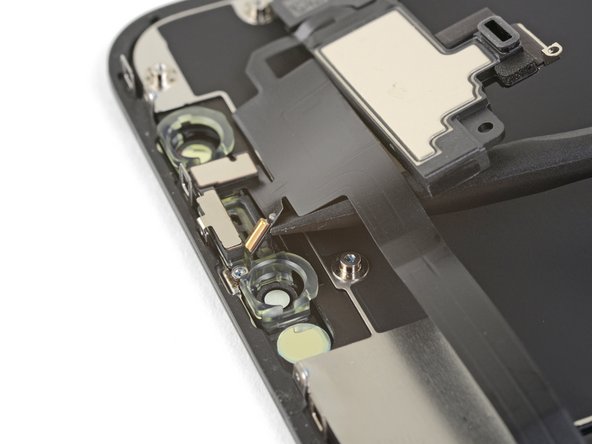

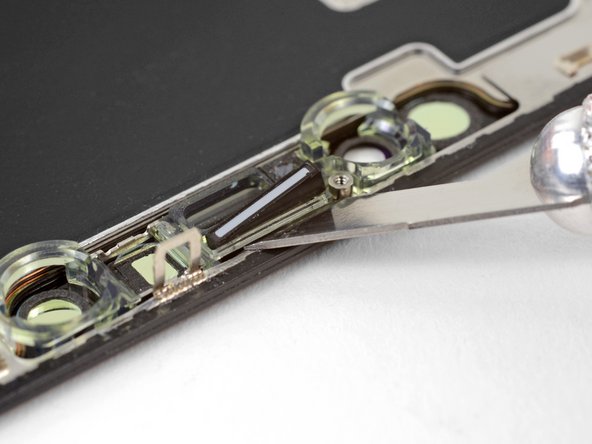

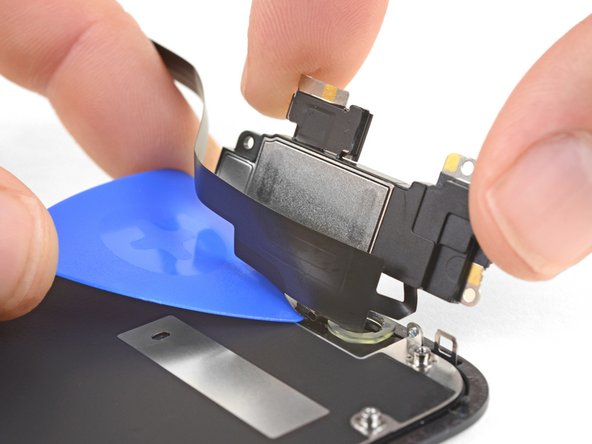

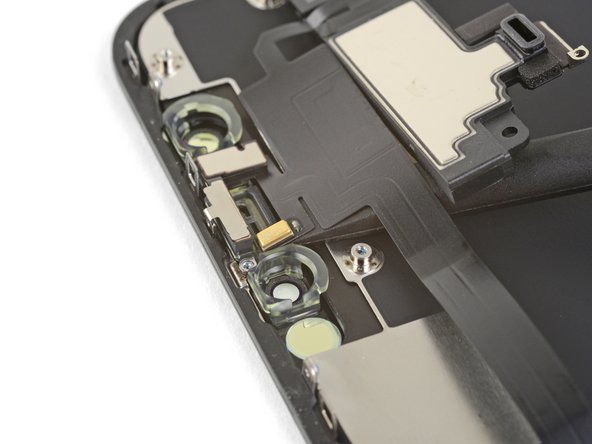

  • Thao tác từ trái sang phải, trượt nút mở bên dưới cáp uốn và bên dưới mô-đun cảm biến tiệm cận + đèn chiếu sáng.

  • Nhẹ nhàng lắc và nâng để tách mô-đun khỏi rãnh ở bảng điều khiển phía trước.

  • Sẽ rất hữu ích nếu bạn nhấc và giữ loa ngoài đường để truy cập. Chỉ cần cẩn thận không kéo cáp uốn mỏng trong khi bạn làm việc.

Bước 26: Tháo khung cảm biến ánh sáng xung quanh

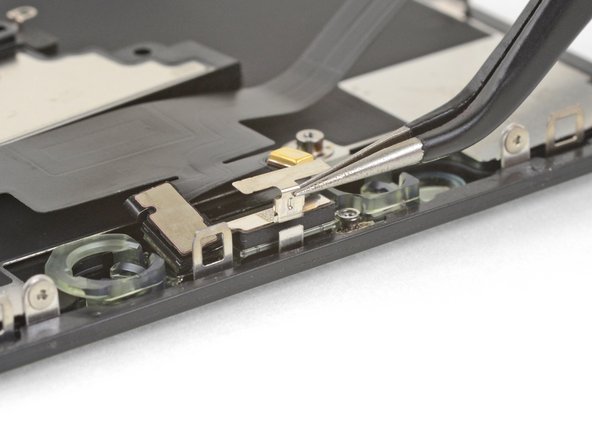

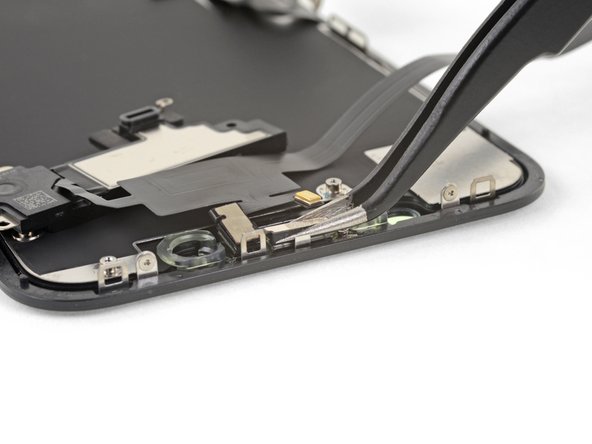

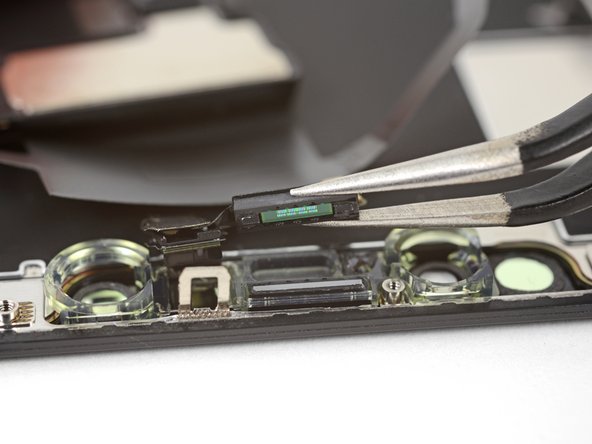

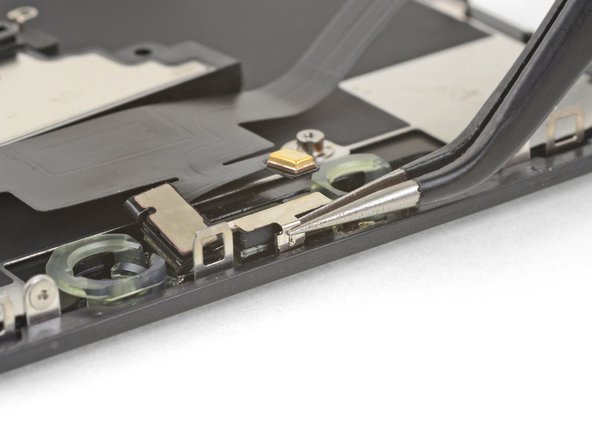

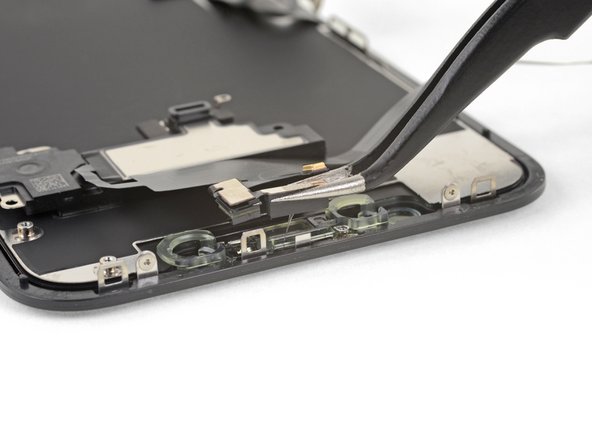

  • Sử dụng nhíp để trượt giá đỡ nhỏ thẳng lên và ra khỏi cảm biến ánh sáng xung quanh.

Bước 27: Nâng cảm biến ánh sáng xung quanh

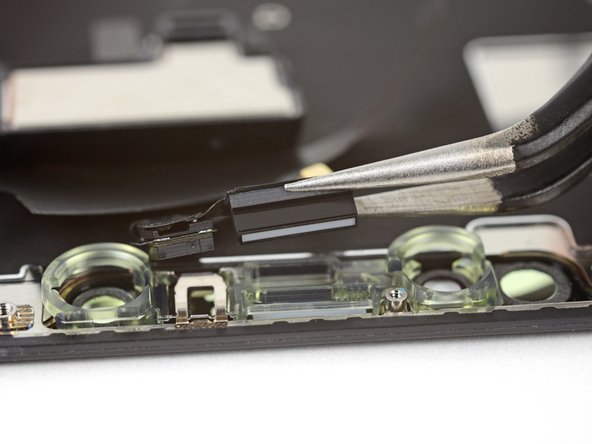

  • Sử dụng nhíp để lắc cảm biến ánh sáng xung quanh và nhấc nó lên khỏi rãnh trên màn hình.

  • Nếu cảm biến không lung lay sau một vài giây, hãy áp dụng thêm nhiệt và thử lại.

  • Cảm biến vẫn được gắn vào phần còn lại của cụm cảm biến thông qua một cáp uốn rất mỏng. Hãy cẩn thận để không làm căng hoặc làm hỏng cáp.

Bước 28:

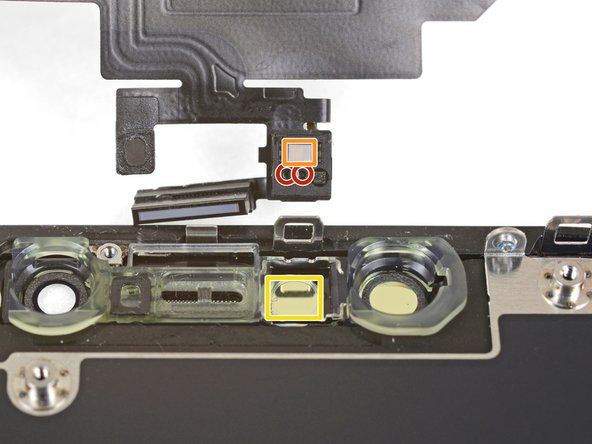

  • Nếu bạn đã loại bỏ thành công toàn bộ cảm biến ánh sáng xung quanh, như trong ảnh đầu tiên, hãy tiếp tục bước tiếp theo bên dưới.

  • Nếu dải khuếch tán màu trắng bị tách ra và vẫn được nhúng vào màn hình, như trong ảnh thứ hai, bạn sẽ cần cẩn thận gạt nó ra dọc theo cạnh trên bằng cách sử dụng một lưỡi dao mỏng hoặc dụng cụ nạy. Việc áp dụng lại nhiệt trước có thể giúp công việc này dễ dàng hơn một chút.

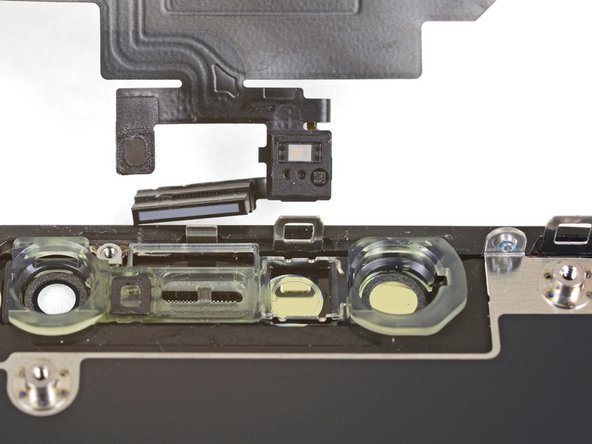

  • Trong khi lắp ráp lại, hãy lắp bộ khuếch tán vào màn hình trước tiên, đảm bảo rằng nó quay về đúng hướng (mặt trước được hiển thị trong hình đầu tiên và mặt quay ra sau được hiển thị trong hình thứ ba).

  • Sau đó, đặt cảm biến ánh sáng xung quanh trên đầu bộ khuếch tán. Bạn sẽ cần giữ cảm biến ở vị trí trong khi lắp các vít giữ chặt tai nghe / cụm cảm biến. Sau khi các vít được siết chặt, cảm biến sẽ ở đúng vị trí và hoạt động bình thường.

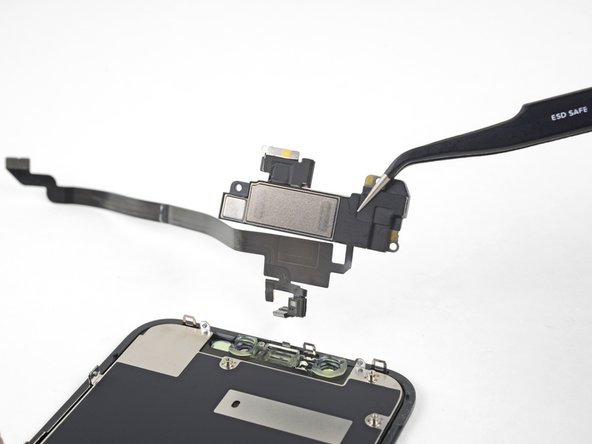

Bước 29: Tháo loa + cảm biến phía trước

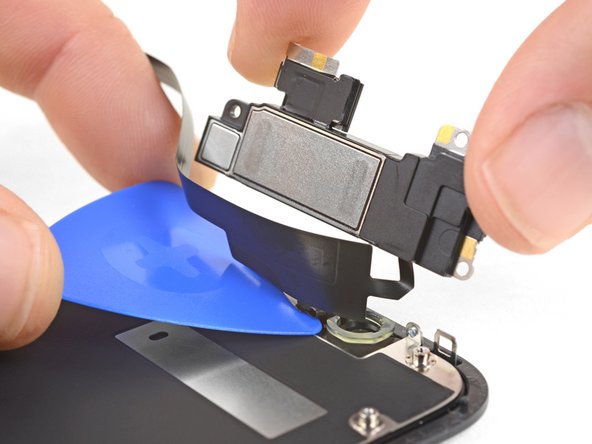

  • Tháo loa tai nghe và cụm cảm biến phía trước.

  • Trong khi lắp ráp lại, hãy kiểm tra vị trí của mô-đun nhựa đen có chứa các thành phần sau:

  • Cảm biến tiệm cận

  • Đèn chiếu sáng lũ lụt

  • Mô-đun phải được định vị sao cho các thành phần này không bị cản trở bởi bất kỳ chất kết dính nào
