Trang bị thêm Mô-đun Truyền hình BMW 1997-2003 BMW 5 Series

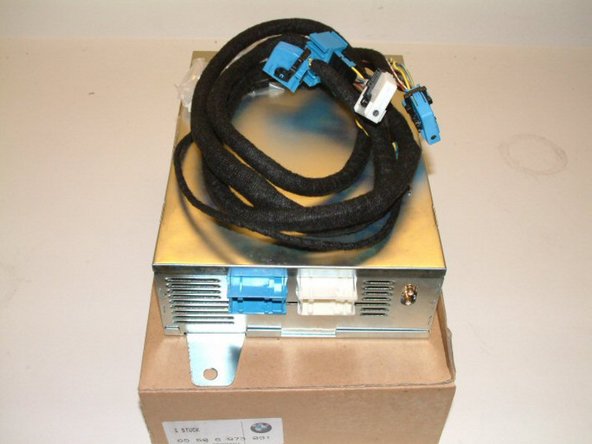

Việc lắp đặt mô-đun Truyền hình BMW trên BMW E39 5 Series 1997-2003 được trang bị điều hướng rất dễ dàng. Bạn chỉ cần mô-đun truyền hình BMW và bộ dây nịt

Mô-đun Truyền hình BMW cho BMW E39 KHÔNG hỗ trợ định dạng kỹ thuật số Hoa Kỳ. Do đó, mô-đun truyền hình sẽ yêu cầu một hộp giải mã kỹ thuật số được sản xuất để sử dụng trên ô tô để xem truyền hình.

Tuy nhiên, mô-đun truyền hình BMW KHÔNG hỗ trợ đầu vào Aux A / V và camera lùi. Đầu vào A / V có thể được sử dụng với đầu thu kỹ thuật số, đầu đĩa DVD, máy tính trên ô tô hoặc Máy ảnh nhìn đêm http: //www.youtube.com/watch? V = Kgd6oyLVw …

Dây nịt của Truyền hình BMW sẽ thay đổi một chút tùy thuộc vào kiểu năm của E39 5 Series của bạn. Các bức ảnh bên trái cho thấy Cài đặt E39 2001

Chỉ xóa máy tính Điều hướng SAU KHI đèn nguồn màu hổ phách tắt. Nó sẽ tắt sau 90 giây kể từ khi mở cửa / cốp khi xe TẮT

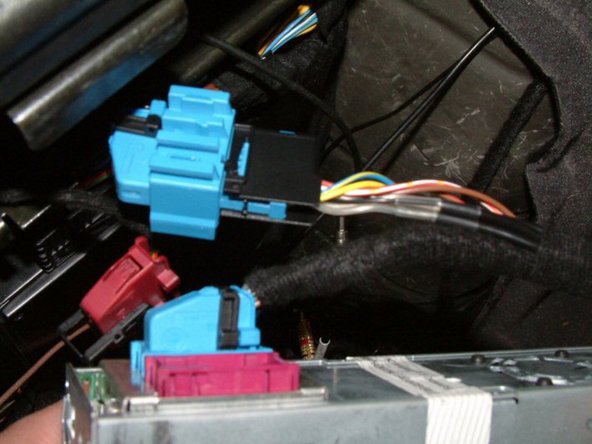

Ngắt kết nối phích cắm điện Blue đơn giản bằng cách nhấn xuống nút nhả ở phía trên và giữ cần khóa màu đen.

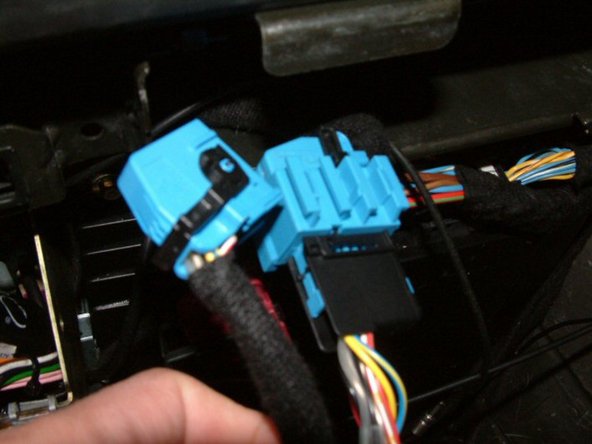

Kết nối phích cắm nguồn Màu xanh dương MỚI vào máy tính Điều hướng và phích cắm nguồn ban đầu vào Bộ khai thác mới.

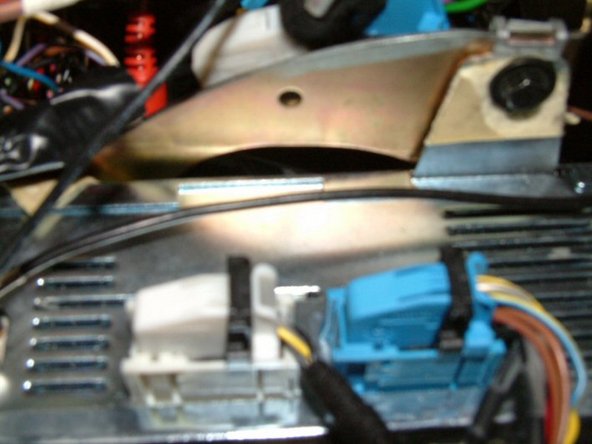

Kết nối đầu kia của dây nịt Đầu cắm màu trắng và xanh dương trực tiếp với ổ cắm màu trắng và xanh của mô-đun TV

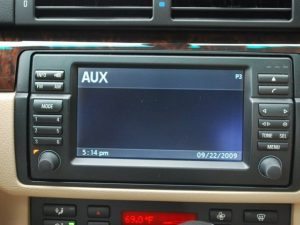

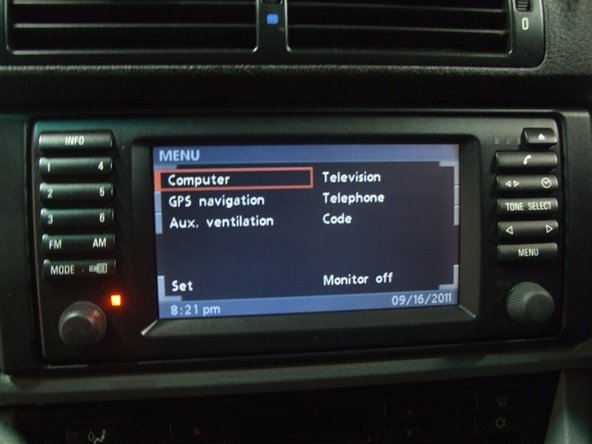

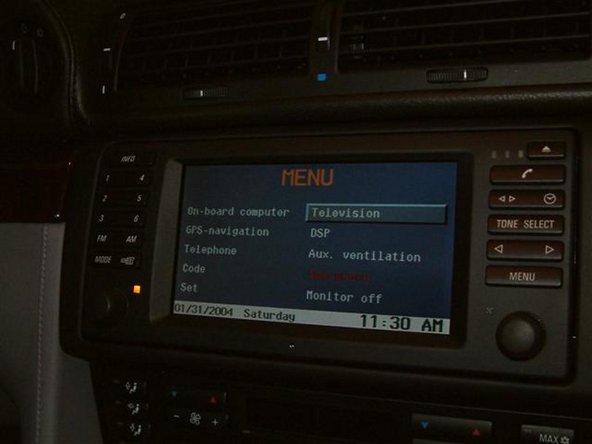

Sau khi hoàn thành, TV sẽ được hiển thị trên màn hình điều hướng

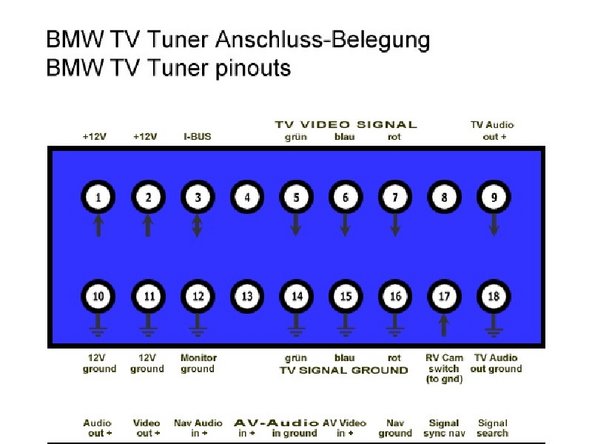

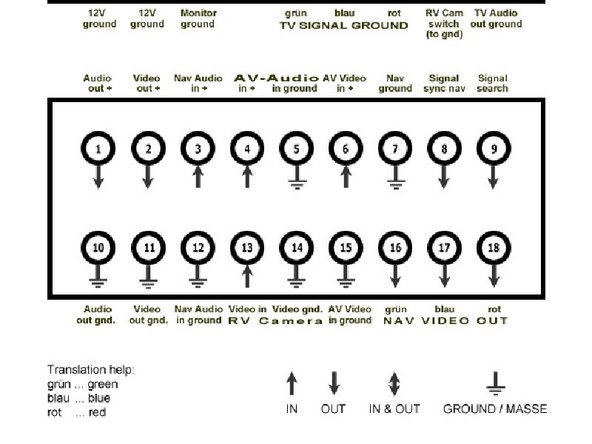

Sau khi cài đặt, bạn có thể dễ dàng thêm đầu vào A / V (Hoặc đầu ra) hoặc đầu vào Camera lùi vào mô-đun TV bằng cách sử dụng sơ đồ đi dây được hiển thị bên trái.

Video Camera lùi được kết nối với chân 13 và 14 trên phích cắm Màu trắng. Chân 13 là tín hiệu video và chân 14 là nối đất. Công tắc Camera lùi được kết nối với chân 17 trên phích cắm Màu xanh lam

A / V Video INPUT được kết nối với Pins 6 Video và 15 Ground. Đầu vào A / V Audio được kết nối với Pin 4 Audio + Pin 5 Audio –

Nếu mua bộ trang bị thêm TV từ nhà bán lẻ trực tuyến như Bimmernav.com, cáp đầu vào video RCA phù hợp với cáp BMW phù hợp sẽ được cung cấp http://www.bimmernav.com/url/tv
