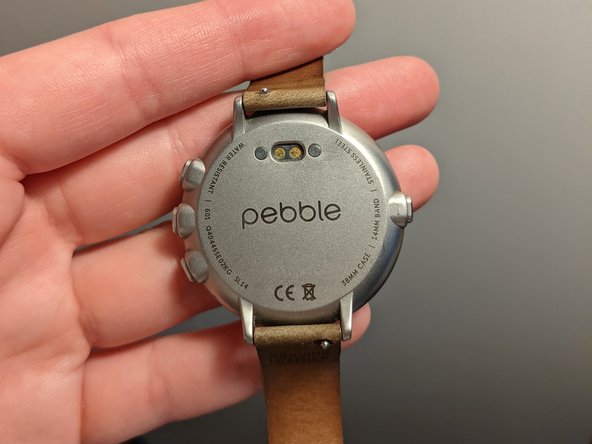

Vòng thời gian Pebble

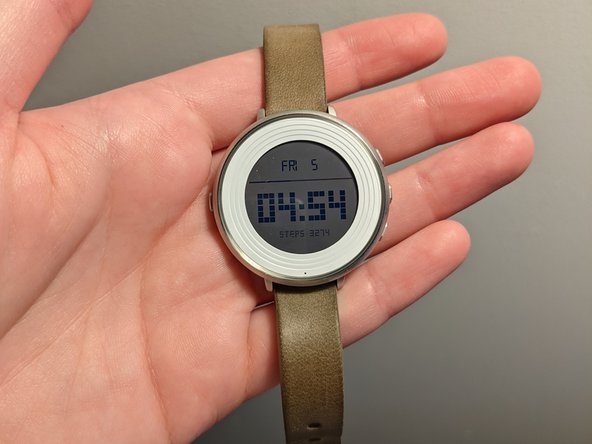

Pebble Time Round được sản xuất lần cuối vào năm 2015, nhưng vẫn có một lượng người theo dõi trung thành và cả thế giới bên kia.

Cùng theo dõi để mổ xẻ chiếc đồng hồ thông minh e-paper yêu thích của bạn.

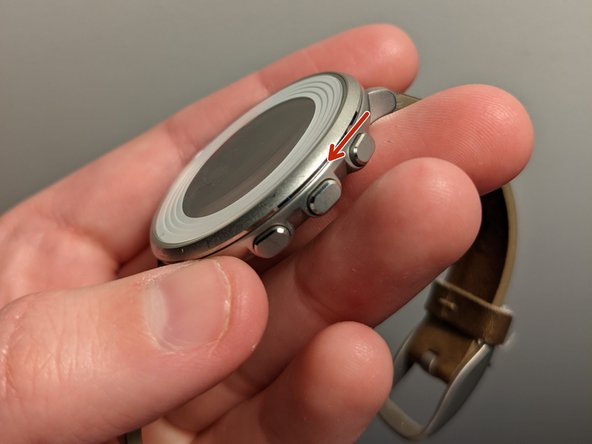

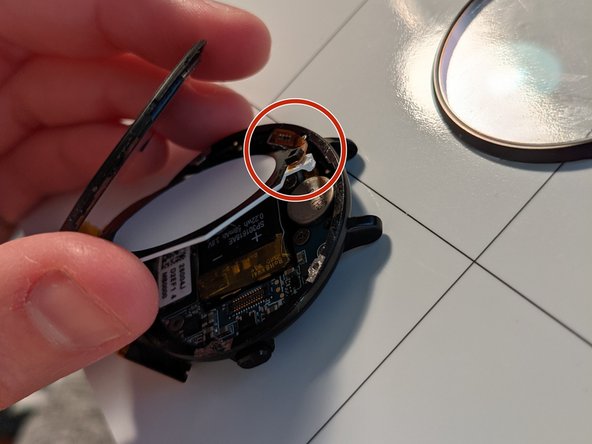

Màu đỏ: Sử dụng một cây đàn guitar và đẩy ở bên trái hoặc bên phải, phía trên các nút để tách thùng đàn khỏi mặt kính.

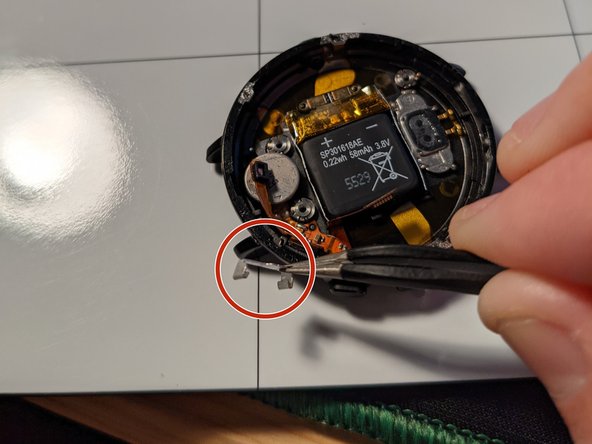

Có ba lò xo nhỏ được gắn trong vỏ, chỉ chờ bung ra. Khi bạn đã tách vỏ đủ để nhìn thấy bên trong, hãy quan sát và đảm bảo rằng chúng không bị lỏng.

Mặt kính sẽ bong ra với một chút dỗ dành từ một cái gắp.

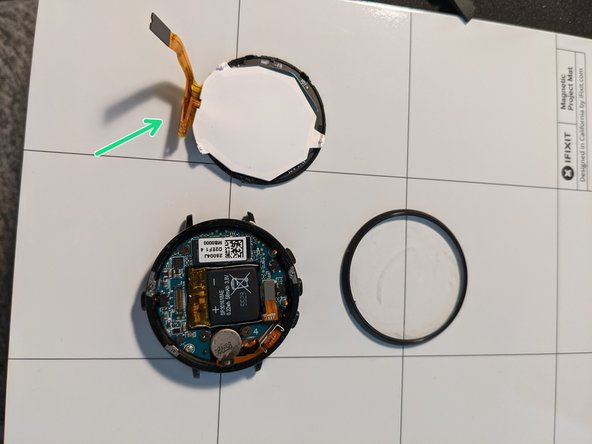

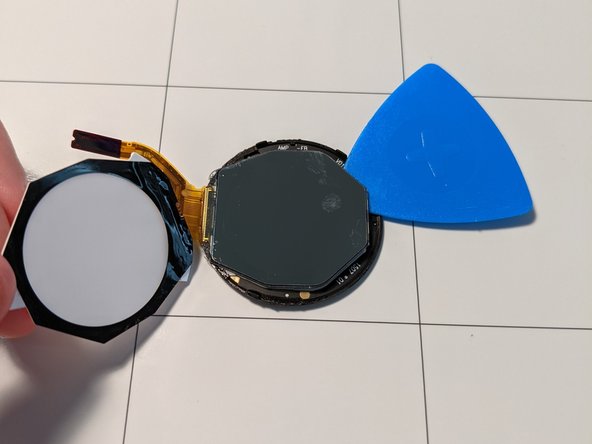

Nhẹ nhàng tách bảng điều khiển cảm ứng màu trắng khỏi màn hình e-paper. Chúng dễ dàng rơi ra nhưng được giữ với nhau bằng hai dây cáp.

Màu đỏ: Sử dụng dụng cụ cắt để tháo cáp nhỏ khỏi bảng điều khiển cảm ứng màu trắng. Cáp này dùng cho micrô và động cơ rung.

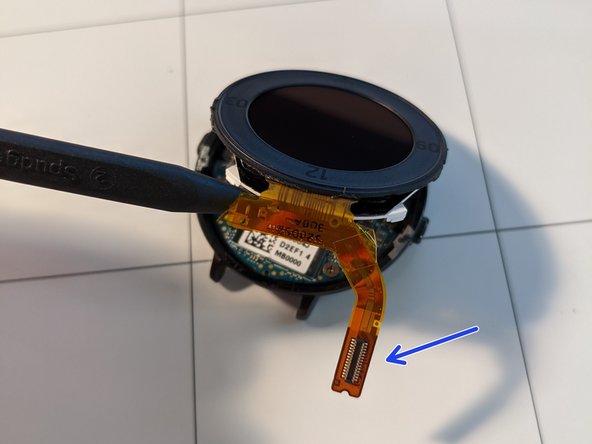

Màu xanh dương: Sử dụng một spudger để tháo cáp thứ hai. Cáp này dành cho màn hình. Hình ảnh thứ hai cho thấy nó đã được tách ra.

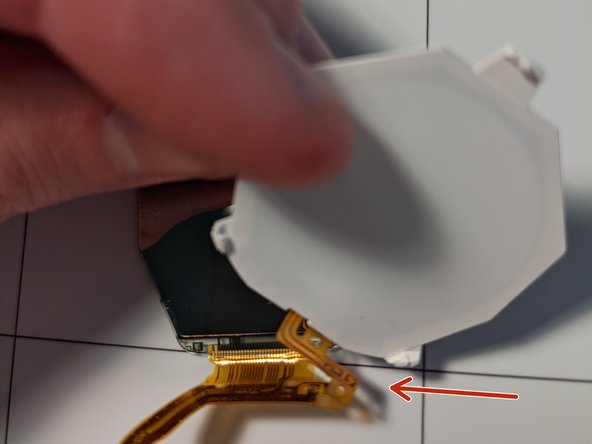

Có một lượng nhỏ băng dính giữ hai dây cáp được gắn vào màn hình epaper và bảng điều khiển cảm ứng màu trắng. Kéo nó ra bằng nhíp.

Màu đỏ: Nhẹ nhàng kéo các dây cáp ra. Chúng chỉ được dán lại với nhau và có thể được kéo ra một cách dễ dàng.

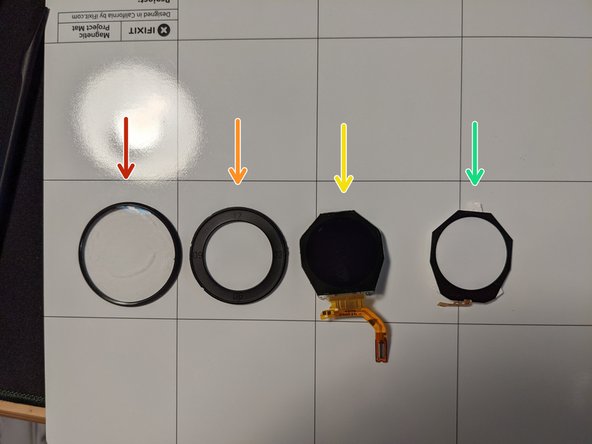

Màu đỏ:Mặt kính

Màu cam: Vòng bezel

Màu vàng: Màn hình e-paper

Màu xanh lá: Bảng điều khiển cảm ứng

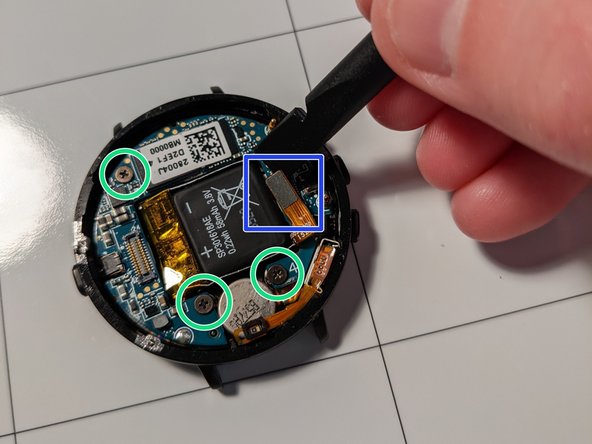

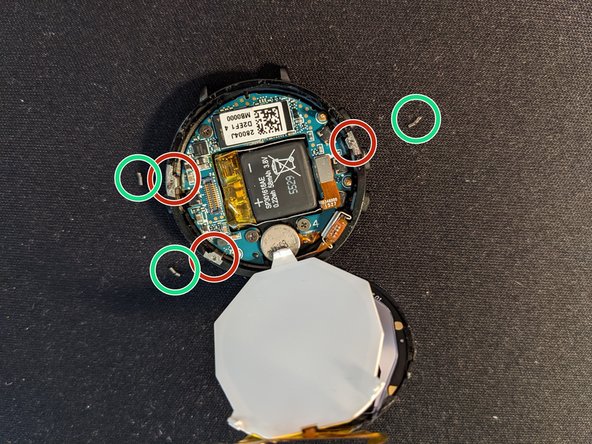

Màu xanh dương: Sử dụng dụng cụ cắt để ngắt kết nối cáp pin khỏi bo mạch chủ.

Màu xanh lá: Sử dụng tuốc nơ vít phillips nhỏ (PH000) để tháo các vít.

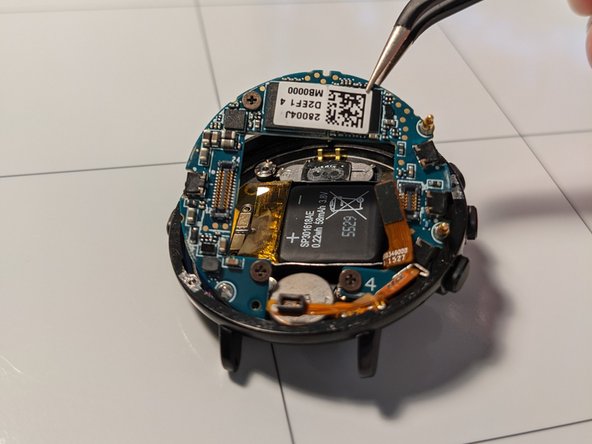

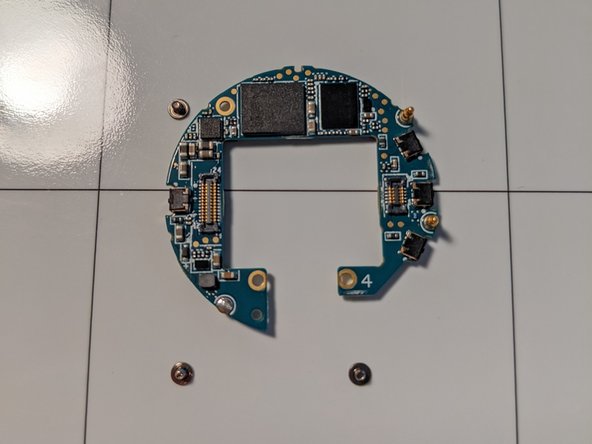

Bo mạch chủ bây giờ có thể được nhấc ra khỏi thùng máy.

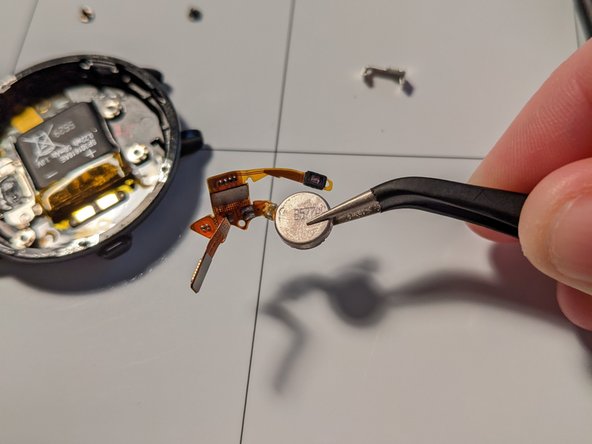

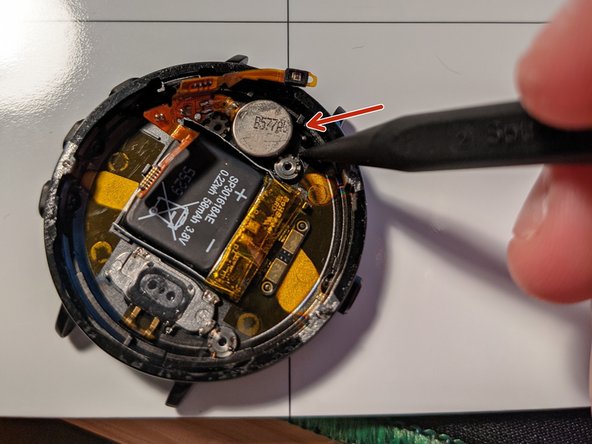

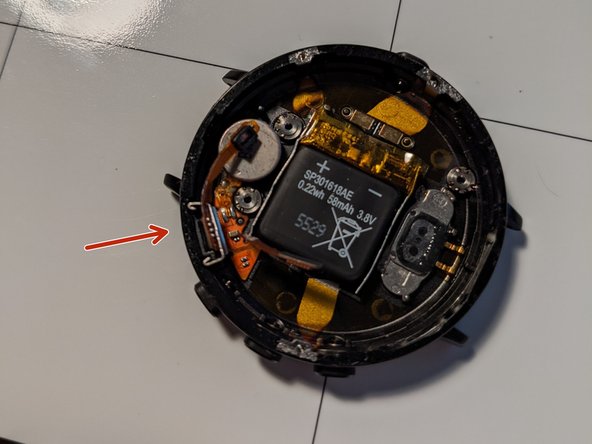

Màu đỏ: Động cơ rung được dán vào vỏ, sử dụng máy cắt để cạy nó ra

Phần còn lại của cụm cáp được dán vào vỏ, nhưng không mạnh bằng. Khi keo của mô tơ rung đã được tách ra khỏi vỏ, phần còn lại của cụm cáp cũng có thể được kéo ra một cách nhẹ nhàng.

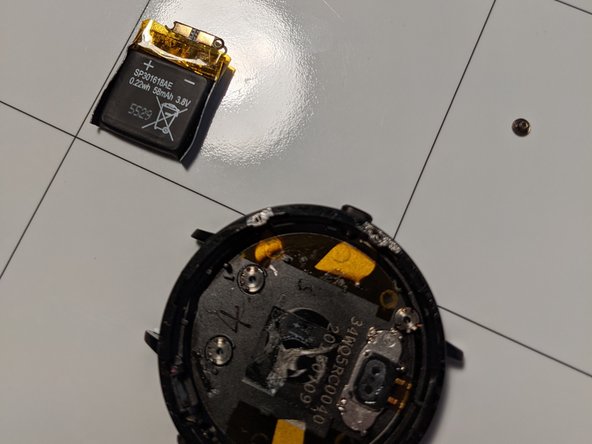

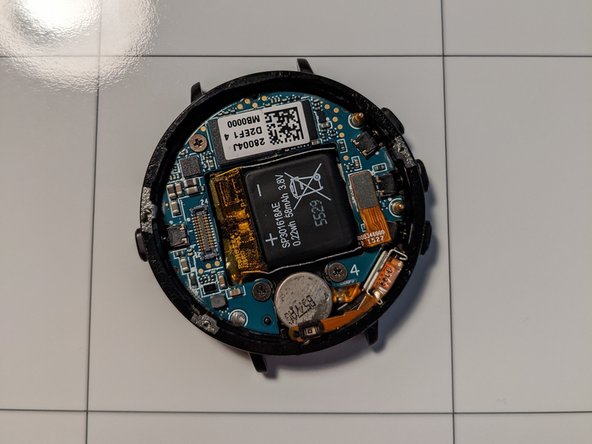

Tất cả những gì còn lại là pin, và nó cũng được dán vào vỏ máy.

Trượt một công cụ mỏng dưới các điểm tiếp xúc ở đầu pin. Bây giờ, hãy cẩn thận trượt một miếng nhựa chọn bên dưới pin và tách nó ra khỏi vỏ.

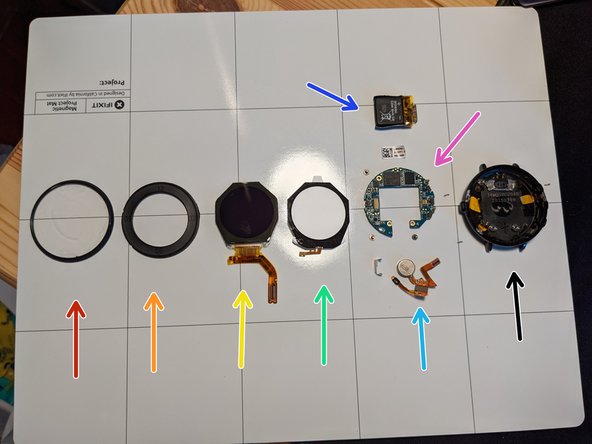

Màu đỏ: Mặt trước được làm bằng kính cường lực 2,5d.

Màu cam: Vòng bezel. Nó có hai màu (trắng và đen) và ba kiểu (số, trơn, trơn có gân)

Màu vàng: Màn hình e-paper, có khả năng hiển thị 64 màu.

Màu xanh lá: Bảng điều khiển cảm ứng

Màu xanh dương nhạt: Động cơ rung và cụm cáp mic

Màu xanh dương đậm: Pin 58 mAh bằng cách nào đó cung cấp hơn 24 giờ sử dụng chỉ với một lần sạc 15 phút.

Màu tím: Bo mạch chủ với chip Spansion.

Các trường hợp đầy đủ. Chúc mừng!
