Xiaomi Mi Watch 2021-Hướng dẫn tháo lắp

Chúng tôi không muốn nói rằng chúng tôi đang giết thời gian, nhưng có lẽ bạn nên xem qua các thông số kỹ thuật này trong khi chúng tôi làm nóng bảng giọt nước:

Màu đỏ: Màn hình AMOLED tròn 1,39 inch (35 mm) với độ phân giải 454 x 454

Màu cam: Độ dày 11,8 mm ở 32g

Màu vàng: Sạc không dây

Màu xanh lá: Gia tốc kế, con quay hồi chuyển, nhịp tim, phong vũ biểu, la bàn, SpO2 (Kiểm tra oxy trong máu)

Màu xanh dương nhạt: Chống nước đến 5 ATM

Màu xanh dương đậm: Bluetooth 5.0

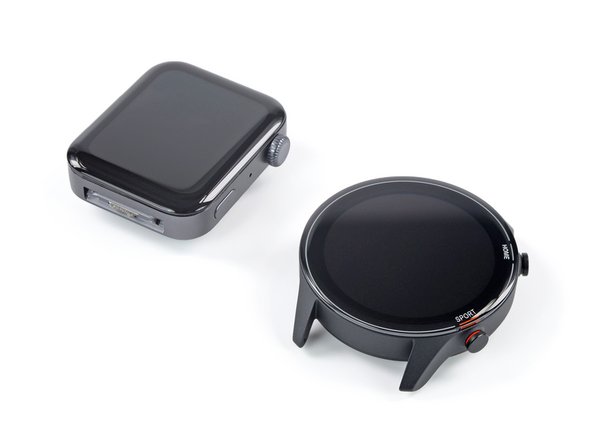

Chúng tôi đã bàn tán một chút về phiên bản Trung Quốc của chiếc Mi Watch năm ngoái, với sự giống nhau hơn cả một chiếc đồng hồ khác do công ty phong cách sống đó ở Cupertino sản xuất. Với phiên bản mới này, Xiaomi chuyển sang thiết kế hình tròn, hoàn toàn mới.

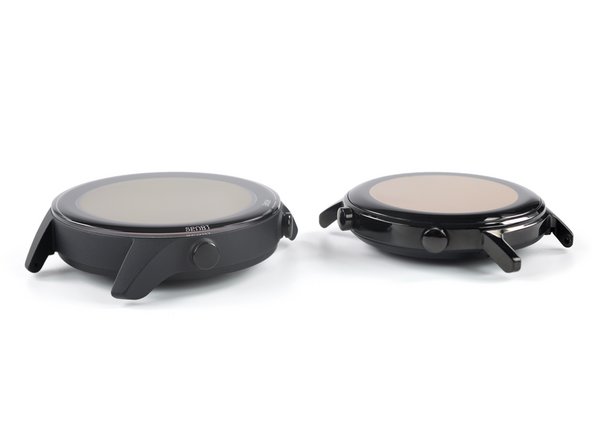

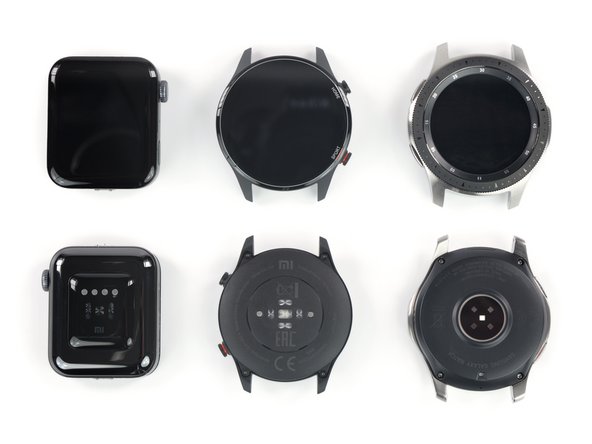

Song song với người tiền nhiệm của nó (trái) và Samsung Galaxy Watch (phải) —chúng ta không thấy những thay đổi lớn về mặt thành phần phần cứng, nhưng hướng thiết kế mới là điều hiển nhiên. Chiếc đồng hồ này thậm chí còn phát triển một nút khác, có lẽ để theo kịp Samsung.

Nhưng đặt phiên bản 42 mm của Huawei Watch GT2 ngay bên cạnh nó, chúng tôi nhận thấy sự tương đồng thậm chí còn mạnh mẽ hơn.

Có lẽ chỉ có rất nhiều cách để tạo hình thứ gì đó có thể đeo được vào cổ tay của bạn. Hãy nhìn vào bên trong.

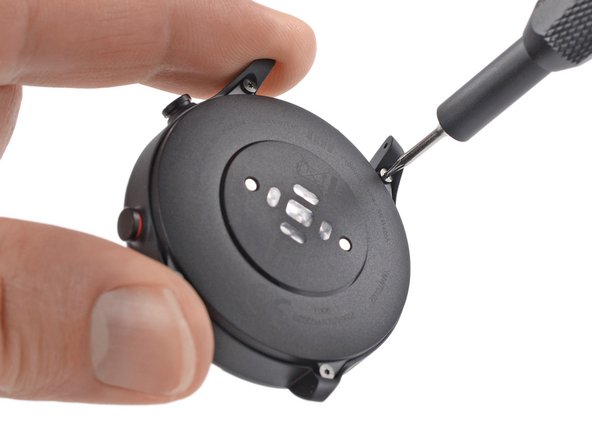

Mặc dù có khả năng chống nước ở độ sâu lên đến 50 mét, chiếc Mi Watch này vẫn dễ dàng mở ra với một chút Torx T2 từ Bộ trình điều khiển Mako của chúng tôi và một chút cạy. Thật tuyệt khi được nhắc rằng “không thấm nước” không có nghĩa là “dán lại với nhau.”

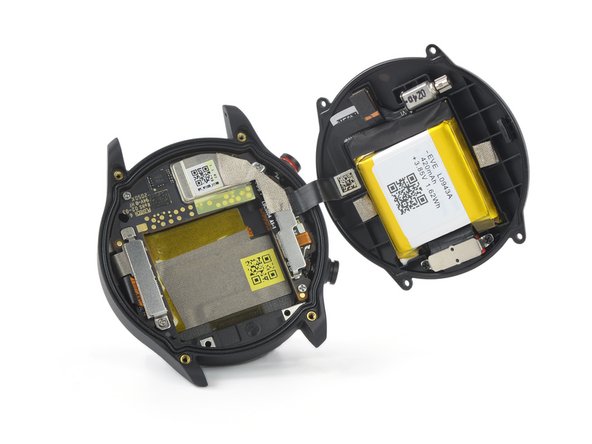

Cái nhìn đầu tiên của chúng tôi bên trong cũng rất đáng khích lệ, khi chúng tôi phát hiện ra một số vít Phillips tiêu chuẩn. Sẽ còn tuyệt hơn nếu chỉ cần một chiếc tuốc nơ vít, nhưng may mắn là chúng tôi đã chuẩn bị tốt.

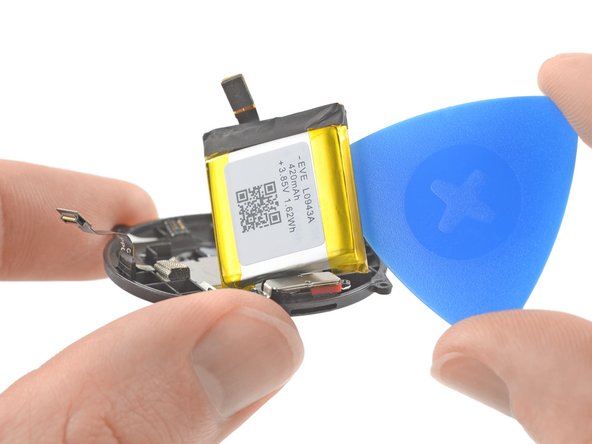

Tò mò một chút sẽ giải phóng pin một cách dễ dàng. Thật tuyệt khi thấy việc sửa chữa thông thường này được ưu tiên, với một đầu nối mô-đun đơn giản — không cần hàn.

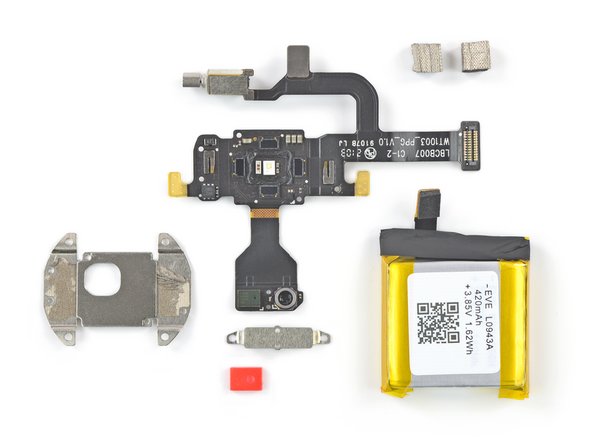

Pin là khối Li-ion 1,62 Wh (420 mAh ở 3,85 V), sạc không dây.

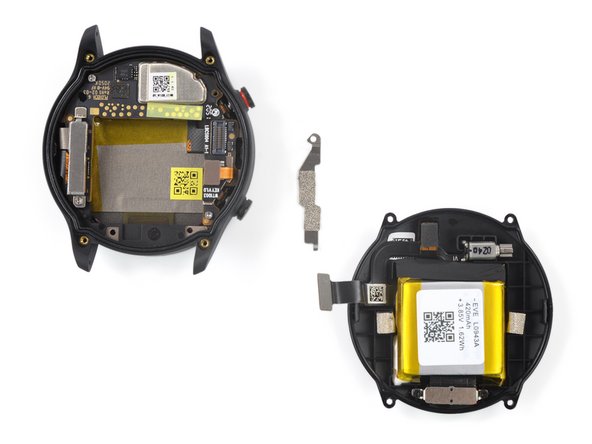

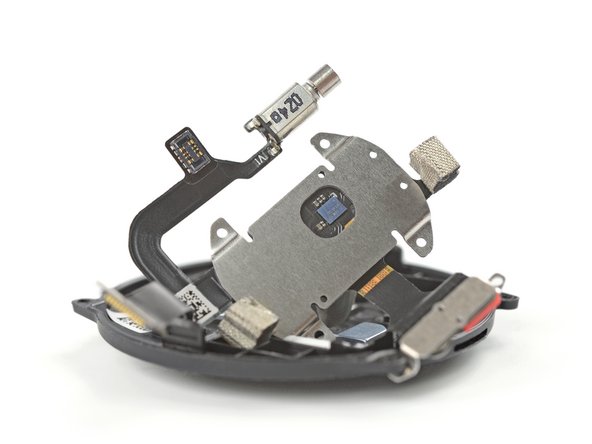

Ngoài pin, phần dưới cùng của hộp đựng đồng hồ có cụm cáp với mô-tơ rung cực nhỏ, mảng cảm biến nhịp tim và SpO2, cảm biến đo khí áp và micrô MEMS.

Ẩn sau bo mạch cảm biến và nhìn lén qua tấm chắn kim loại là mô-đun Mặt trước cảm biến sinh học AFE44l30 của Texas Instruments.

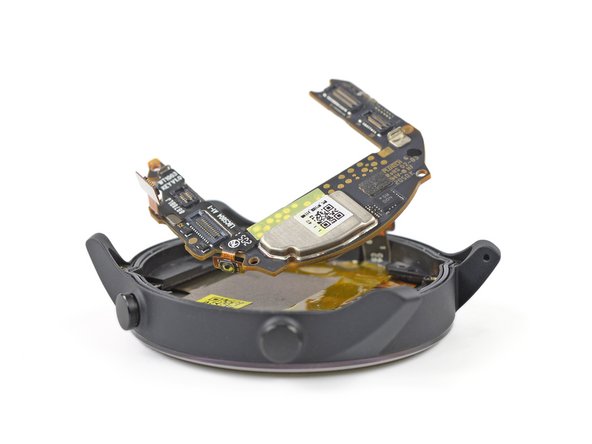

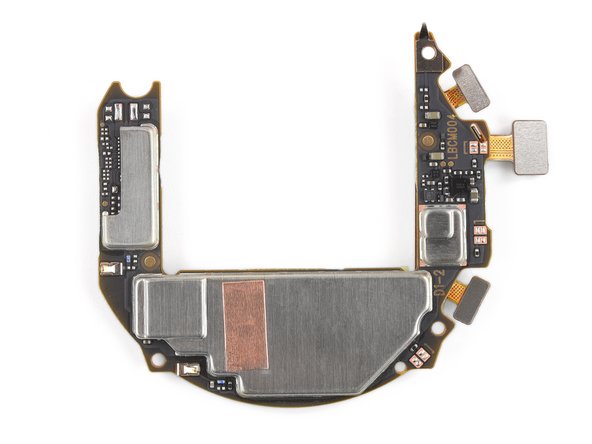

Chỉ cần hai con vít Phillips cố định bo mạch chính — vặn chúng ra, và bo mạch nổi tự do như thể có ma thuật trong bức ảnh không trọng lực này mà chúng tôi hoàn toàn không hề bị rơi.

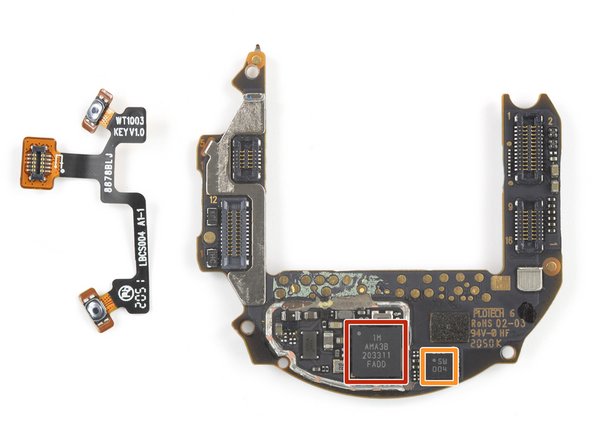

Sau khi tháo cáp nút được dán nhẹ, chúng tôi tìm thấy những thứ sau ở mặt trên của bảng:

Màu đỏ; Ambiq Micro AMA3B MCU

Màu cam: Máy đo gia tốc / con quay hồi chuyển 3 trục Bosch Sensortec BMI270

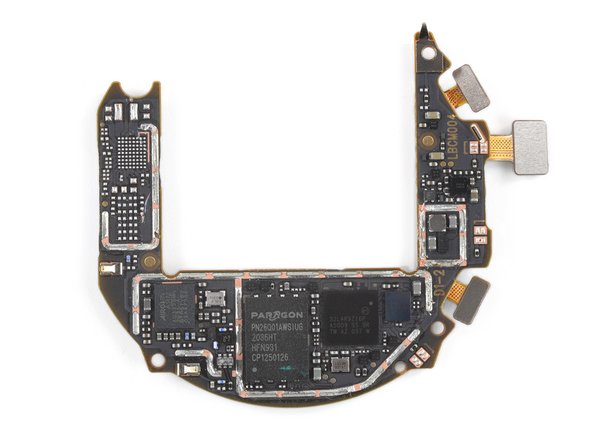

Mặt dưới có các chip này:

Màu đỏ: Bộ vi điều khiển STMicro STM32L4R9ZI6P dựa trên Arm® Cortex®-M4

Màu cam: Bộ nhớ flash Paragon PN26Q01AWSIUG 1 Gbit NAND

Màu vàng: AIROHA AG3335MN chip multi-GNSS có SoC MediaTek MT3333

Màu xanh lá: Cảm biến địa từ (có thể)

Màu xanh dương nhạt: La bàn điện tử AKM Semiconductor AK0991x

Màu xanh dương đậm: Bộ sạc pin Li-ion SGMicro SGM41562 w / quản lý đường dẫn điện

Đó là một trải nghiệm khá tốt cho đến nay, nhưng đây là phần chúng tôi đã tránh. Đồng hồ thông minh mở qua mặt sau thường đi kèm với việc sửa chữa màn hình rất khó khăn và Mi Watch không phải là ngoại lệ.

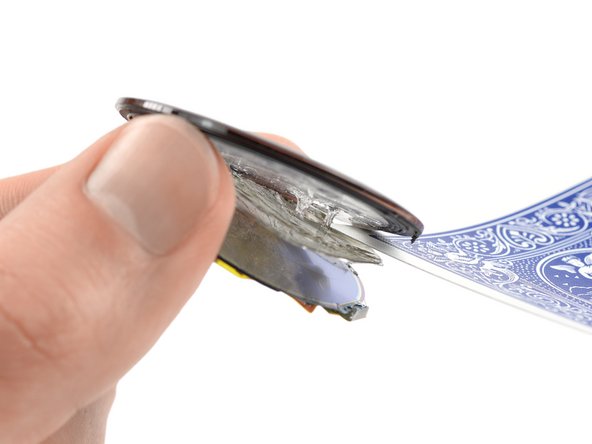

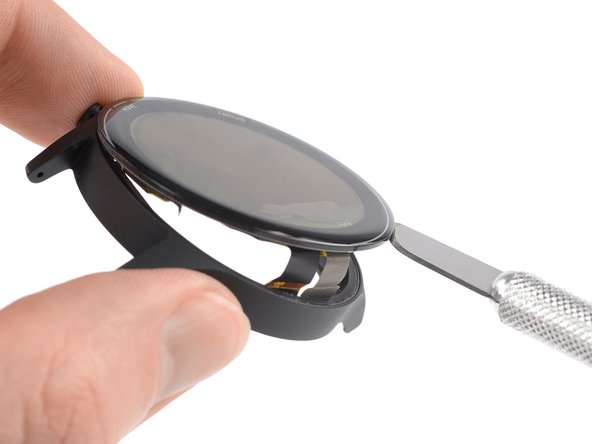

Để giải phóng cụm màn hình, chúng tôi phải sử dụng súng nhiệt ở khoảng 300 ° C (572 ° F) và một lưỡi dao cạo, khiến màn hình bị hư hại một số.

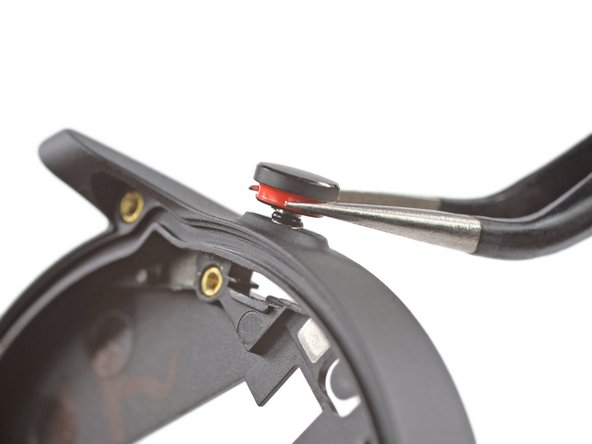

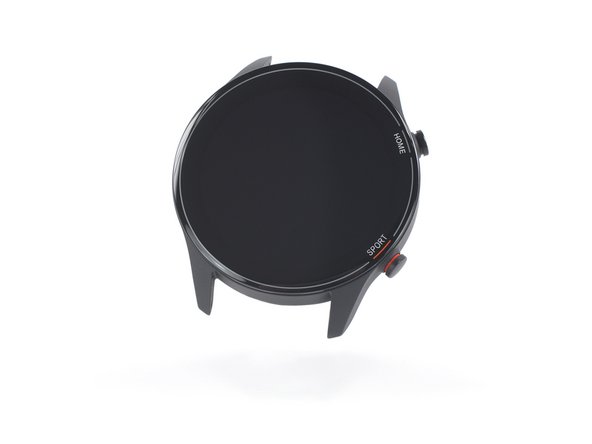

Điều cuối cùng xuất hiện là hai nút bên, được giữ cố định bằng các vòng đệm (vòng) kim loại nhỏ ở bên trong thân đồng hồ.

Thời gian chữa lành mọi vết thương , nhưng có lẽ không phải là Mi Watch nhỏ của chúng ta — điều đó sẽ cần một chút nỗ lực.

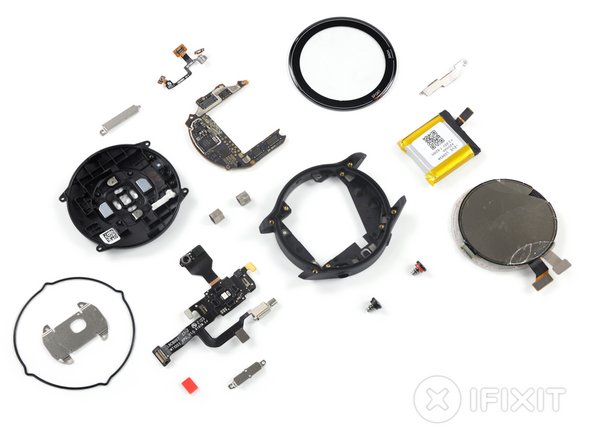

Khoảnh khắc nổi tiếng của người làm phẳng cổ tay nhỏ bé này đã gần kết thúc. Như mọi khi, bước cuối cùng là tính điểm khả năng sửa chữa. Vì điều đó, không có thời gian nào như hiện tại.
