Xtorm XB304 Titan Teardown

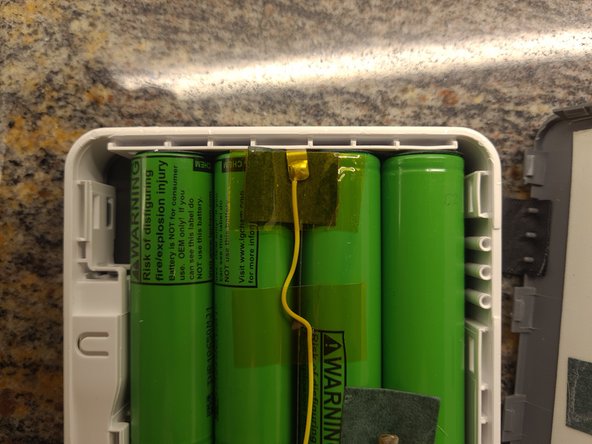

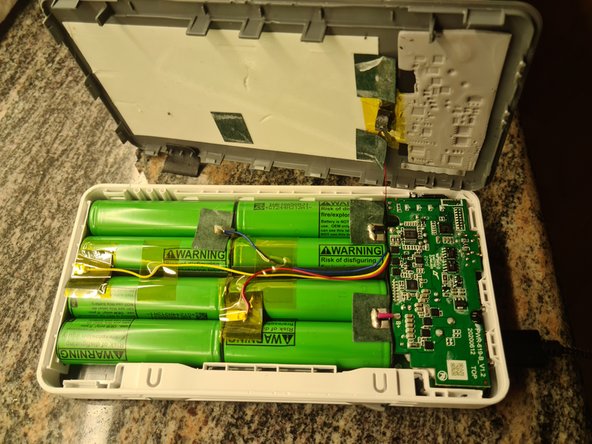

Cấu hình pin dường như là 4S2P, với 18650 ô Li-Ion tùy chỉnh.

Hai bảng mạch nằm ở đầu phích cắm USB, với các cuộn cảm lớn ở giữa, được dán vào vị trí bằng keo silicon (?) Màu trắng.

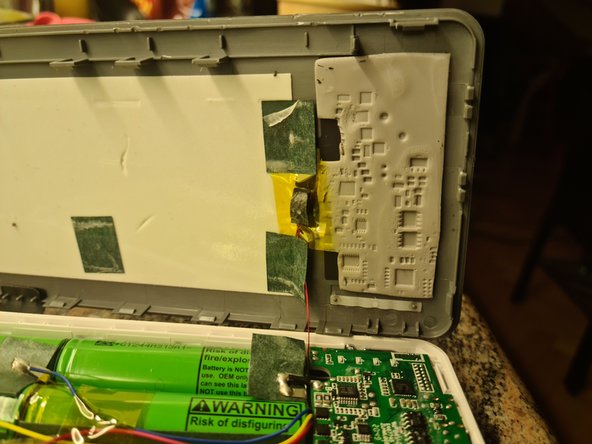

Lớp bọt màu xám dẫn nhiệt có một số loại bộ tản nhiệt màu đen bên dưới, với cặp nhiệt điện được gắn vào – bộ truyền nhiệt dường như đi bên dưới bọt trắng dính (cách ly nhiệt?) Nằm trên phần pin.

Tôi đã không mạo hiểm tháo rời bộ sạc dự phòng của mình thêm nữa vì tôi vẫn cần nó – mặc dù vậy, dường như có các vít phillips giữ bảng mạch.

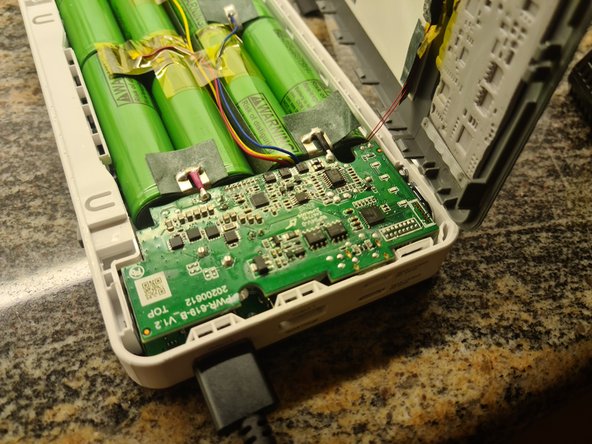

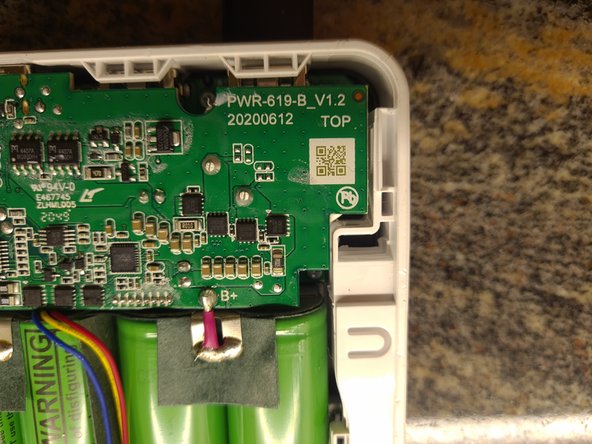

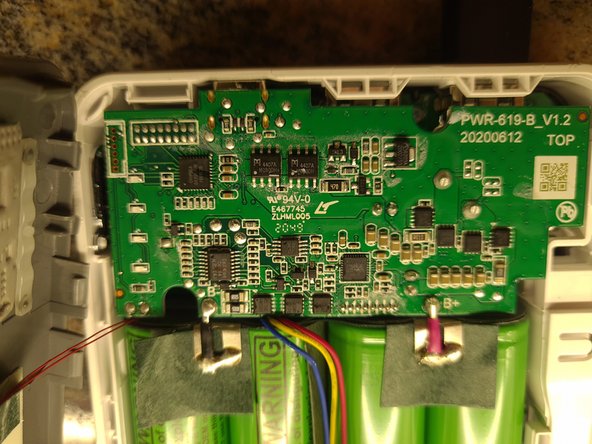

Bảng mạch có mạch cân bằng pin trực tiếp trên đó, không có bảng mạch bảo vệ pin riêng biệt.

Vỏ máy dường như cung cấp sự bảo vệ vật lý hợp lý cho các tế bào khỏi các vật sắc nhọn có thành đôi.

Tôi đã không nghiên cứu bất kỳ con chip nào, mặc dù chúng không có dấu hiệu bị xóa.
