Chúng ta đã thấy (và phá bỏ) khá nhiều thứ, nhưng bây giờ Tiny T1 của Zanco đã ở đây. Điều đó không biết đến nỗi ám ảnh của bạn về tỷ lệ màn hình trên cơ thể, không thể so sánh với các so sánh PPI nhỏ nhặt của bạn và khinh miệt những thẻ giá điện thoại thông minh bốn chữ số đó, nhưng nó chỉ có thể mang lại vương miện mỏng và nhẹ. Tham gia với chúng tôi để có những giọt nước mắt nhỏ nhất mà chúng tôi từng làm. Nó sẽ rất lớn.

Giống như những giọt nước mắt của chúng tôi? Bạn muốn đăng ký? N . Tôi . F . T . Y !

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Zanco Tiny T1 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (11 bình chọn)

Bước 1:

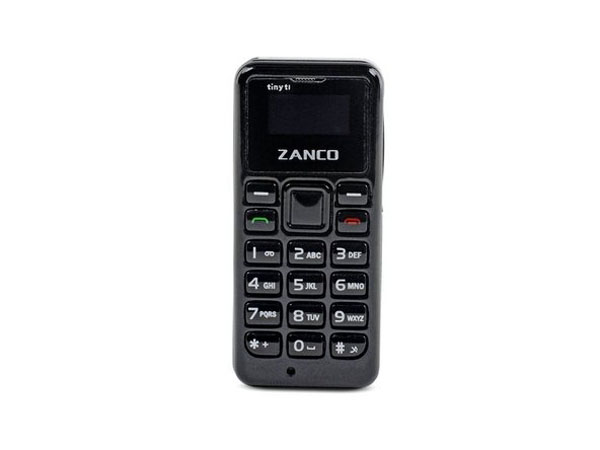

  • Tiny T1 có thể nhỏ bé nhưng nó có mạnh không?Chúng tôi sẽ để thông số kỹ thuật của nó nói chuyện:

    • Mediatek MTK6261D SoC

    • Màn hình OLED 0,49 “với độ phân giải 64 x 32 pixel (146 ppi)

    • Bộ đổi giọng nói tích hợp

    • RAM 32 MB và ROM 32 MB

    • Bàn phím có đèn phía dưới

    • Kết nối mạng 2G

    • Cổng MicroUSB

Bước 2:

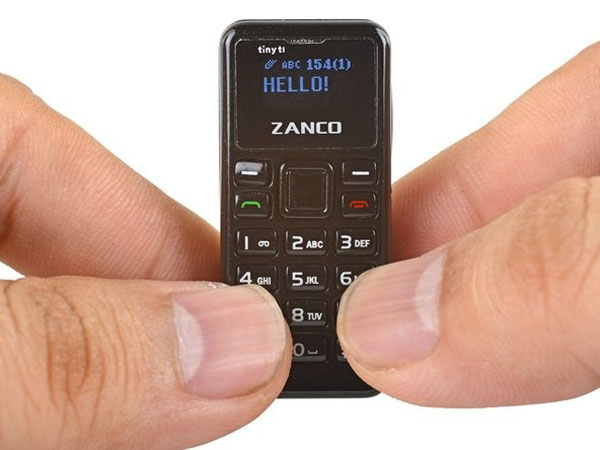

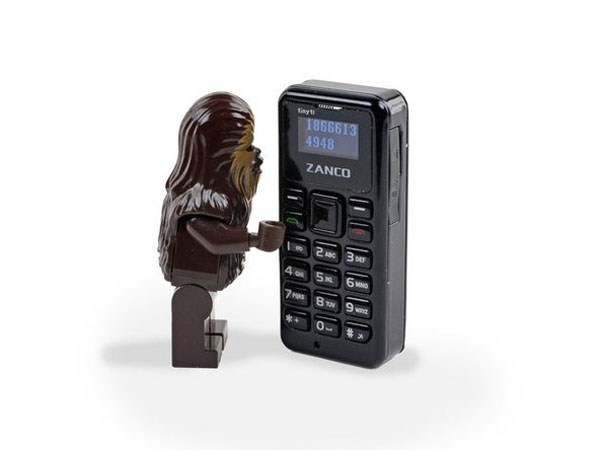

  • Để tham khảo kích thước, chúng tôi đã tranh thủ sự giúp đỡ của một phiến quân lông nhất định.Đừng lo lắng, chúng tôi sẽ đưa anh ấy trở lại cuộc nổi loạn khi chúng tôi xong việc với anh ấy.

  • Mặc dù nó không phải là yếu tố hình thức điện thoại nhỏ phổ biến nhất , bố cục thanh sô cô la của T1 làm cho việc quay số  nhắn tin bằng ngón tay kích thước con người trở nên dễ dàng.

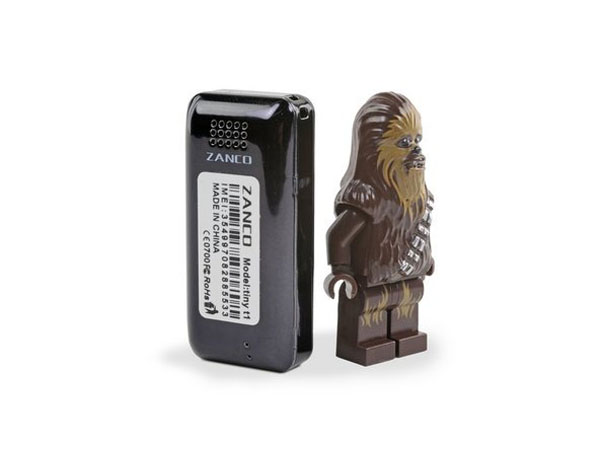

  • Các kim loại trường hợp lại là mịn trừ một nhãn dán và loa điều tiết lưới tản nhiệt. Không có tấm kính dễ vỡ để vỡ. Không có vết sưng camera phía sau khó coi.

Bước 3:

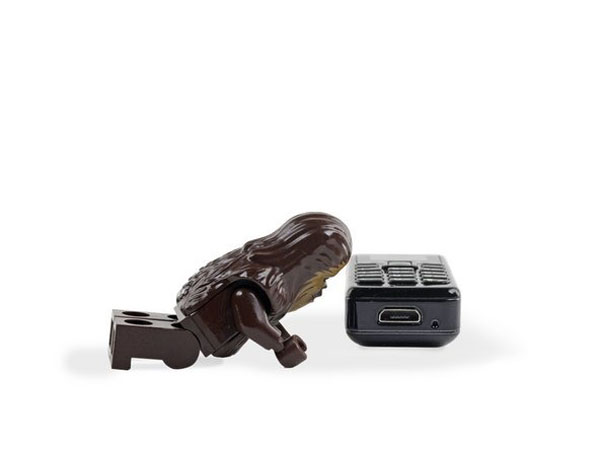

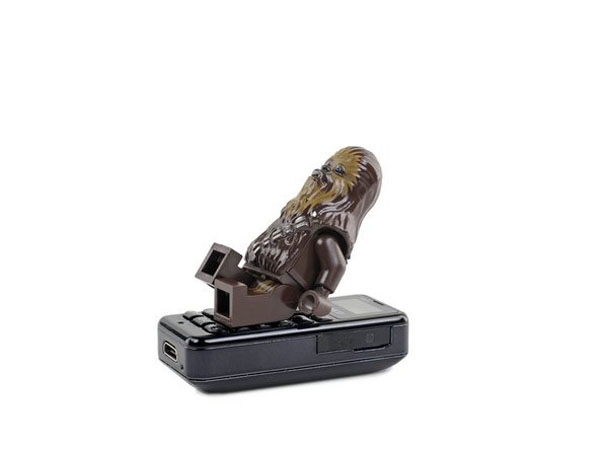

  • Cổng “micro” -USB chiếm phần dưới của điện thoại và Zanco đã cố gắng bóp micro pinhole bên cạnh nó.

  • Nano là một từ tương đối, vì khe SIM “nano” chiếm ưu thế ở cạnh phải của điện thoại.

    • !!! Nếu bạn có xu hướng quay số người, Tiny T1 không dành cho bạn.

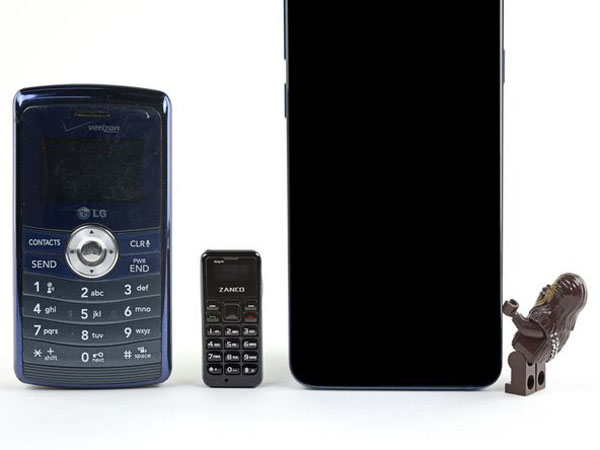

  • Có vấn đề kích thước? Chúng tôi so sánh Tiny T1 với những người đồng hương hiện đại của nó: một nhà văn công nghệ LG ENV3 và Samsung Galaxy S9 + .

Bước 4:

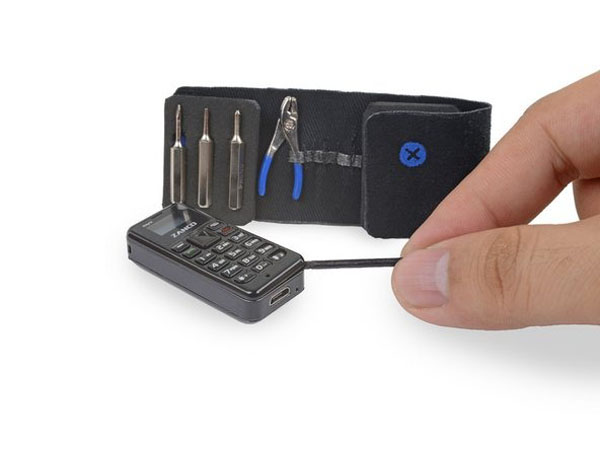

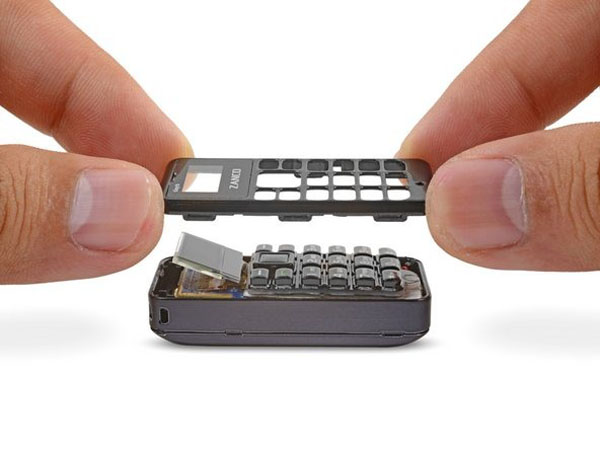

  • Mở một điện thoại của quy mô này đòi hỏi các công cụ đặc biệt. May mắn thay, iFixit đã có nó được bảo hiểm.

  • Mặc dù có tính thẩm mỹ retro, nhưng quy trình mở này không còn quá cũ. Một số hành động spudger vi giải phóng các clip phía trước, và tấm nhựa trên cùng là miễn phí!

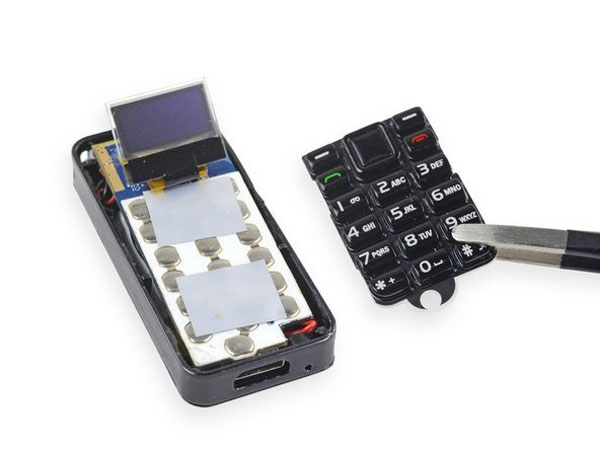

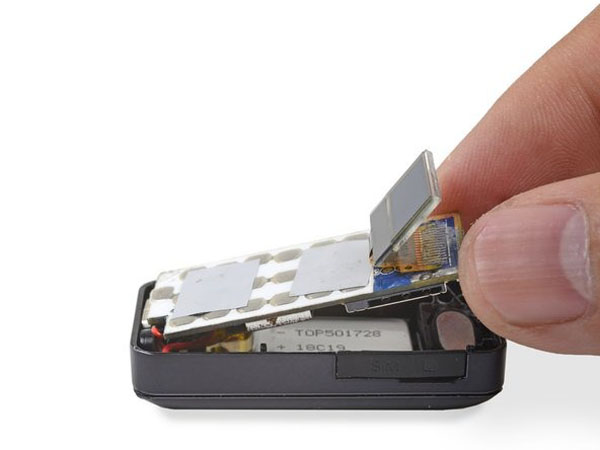

  • Chúng tôi di chuyển bàn phím sang một bên và tìm thấy nút bấm được hàn vào bảng bên dưới.

  • Để cung cấp đèn nền cho bàn phím, hai miếng dính màu trắng khuếch tán ánh sáng từ bốn đèn LED gắn trên bề mặt bên dưới.

Bước 5:

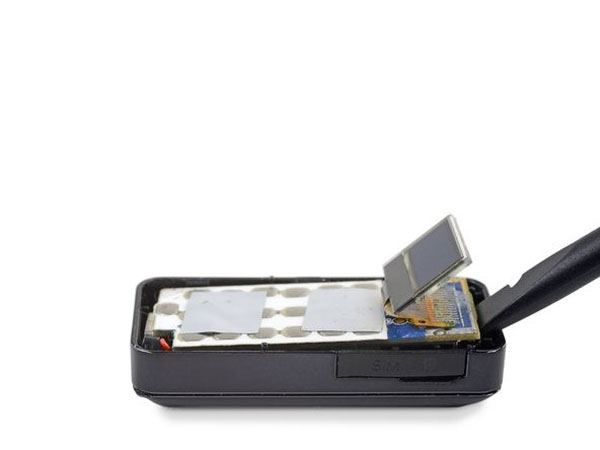

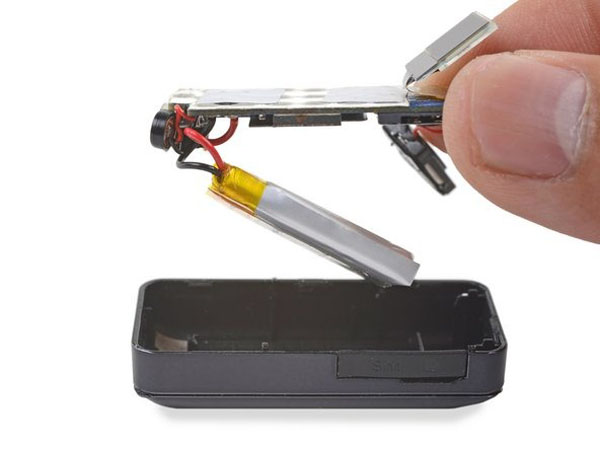

  • Trong khi hầu hết các điện thoại hiện đại được kết hợp bởi một đội quân ốc vít và chất kết dính khó chịu , thì Tiny T1 không có thứ đó. Không vít!Không chất kết dính!

    • Toàn bộ các cửa sổ bật ra với một mũi nhọn với một khẩu súng có kích thước (bình thường) .

    • Bài học có khả năng ở đây: để dễ dàng mởnhững chiếc điện thoại cỡ bình thường , chúng ta cần một chiếc spudger khổng lồ .

  • Ai nói nhỏ không thể sửa chữa? (Nhìn vào bạn,AirPods .)

Bước 6:

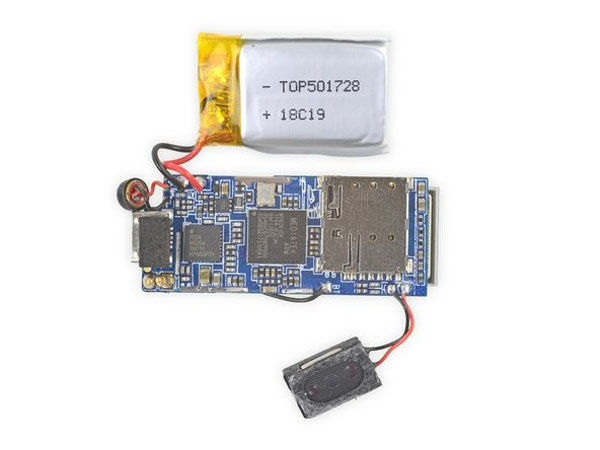

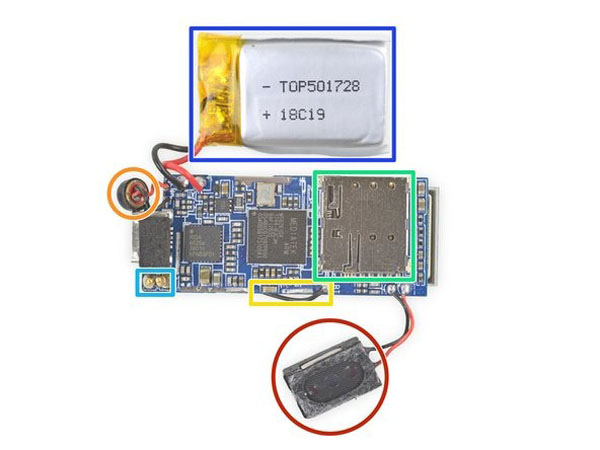

  • Ở đây chúng tôi có các hoạt động bên trong của Tiny T1 Đập tất cả chúng. Nó chỉ là một bảng, với (gần) tất cả mọi thứ được hàn vào nó:

    • Loa

    • Viên nang micro

    • Ăng ten Bluetooth công nghệ cao (đó là một dây)

    • Khe cắm SIM “Nano”, trớ trêu thay gần một nửa bảng

    • Hai chân pogo bí ẩn, có thể truy cập từ bên ngoài có thể để sạc? Cổng phụ kiện? Một taser nhỏ?

    • Pin 200 mAh 0,74 Wh (để so sánh, ENV3 có 3,5 Wh, trong khi Galaxy S9 + nặng 13,48 Wh)

      • Mặc dù pin S9 + có dung lượng gấp mười tám lần , chúng tôi nghi ngờ rằng chế độ chờ của nó có tỷ lệ tuyến tính theo xếp hạng ba ngày của Tiny T1.

Bước 7:

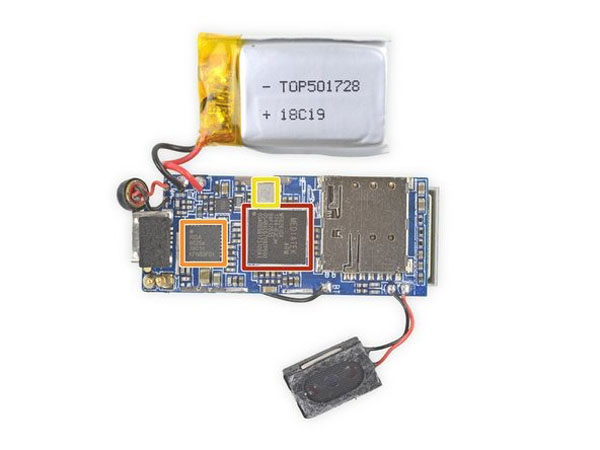

  • Lượng silicon tối thiểu cần thiết cho một điện thoại di động hoạt động là bao nhiêu? Chúng tôi không chắc chắn, nhưng điều này không thể xa:

    • Mediatek MT6261DA SoC

    • Mô-đun mặt trước RDA Vi điện tử RDA6625

    • Dao động 26 MHz

Bước 8:

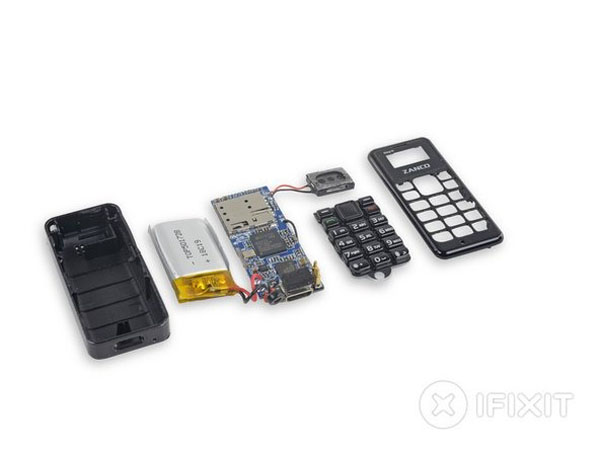

  • Đó là một kết thúc cho Teardown Tiny này!

  • T1 cho thấy bạn có thể tạo ra một chiếc điện thoại hoạt động chỉ với một chút phần cứng và với những tiến bộ công nghệ, bạn có thể làm cho nó trở nên nhỏ bé hơn nhiều.

  • Chúng ta đã đi một chặng đường dài từ nhữngchiếc điện thoại di động đầu tiên của hơn bốn mươi năm trước, thậm chí vượt qua cả những khái niệm hoang dã nhất từ phim gián điệp vàkhoa học viễn tưởng .
