Ấm đun nước thông minh Breville BKE825 – Hướng dẫn tháo lắp

• Ấm đun nước công suất 1,7 này biết nhiệt độ lý tưởng cho trà hoặc cà phê. 5 cài đặt khác nhau pha ở nhiệt độ thích hợp cho trà đen, xanh, trắng và trà Oolong và cà phê báo chí Pháp.

Thông số kỹ thuật sản phẩm:

• Kích thước: 23,2 x 156 x 25 cm
• Vật liệu xây dựng: Thép không gỉ
• Dung tích: Dung tích cốc lớn 1,7 L / 7
• Cài đặt: 5 cài đặt nhiệt độ (Trà xanh, Trà trắng, Trà Oolong, Chè đen, Cà phê).

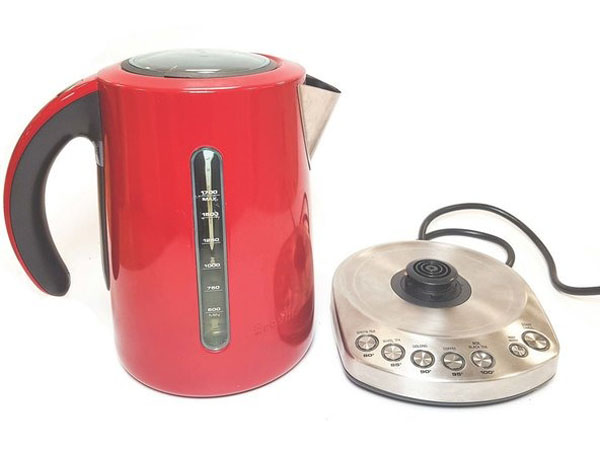

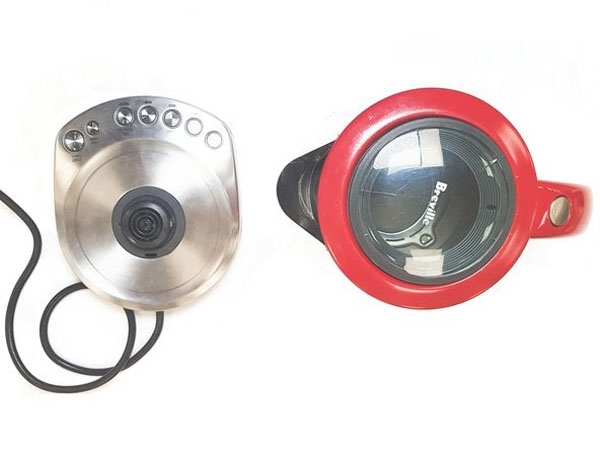

Ấm đun nước có 2 thành phần chính – Đế điện và ngăn chứa nước. Hướng dẫn sẽ theo từng giọt nước mắt riêng rẽ cho từng ngăn – bắt đầu với ngăn chứa nước chính.

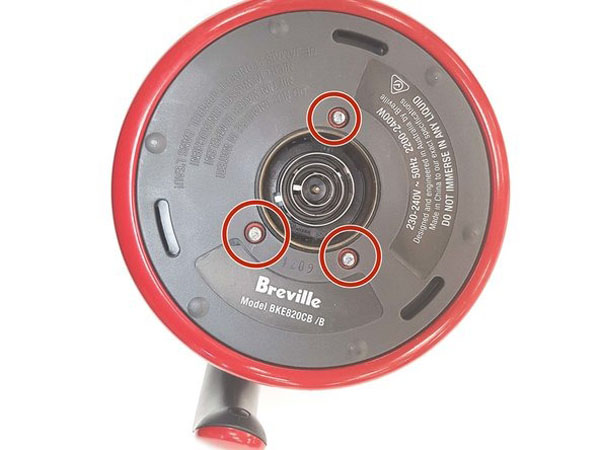

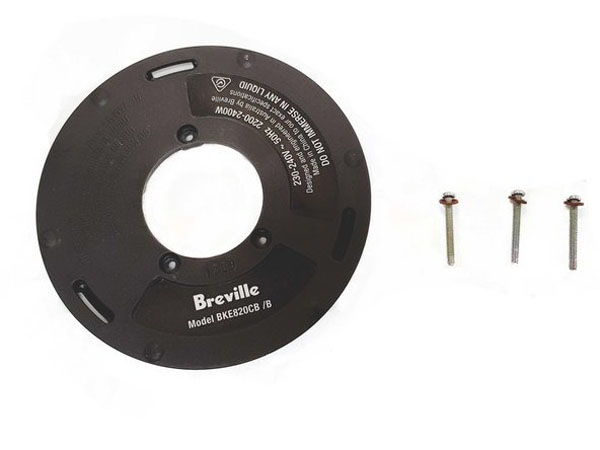

• Bắt đầu rách bằng cách lật ngược bình đun nước. Bạn sẽ thấy 3 vít an toàn đầu tam giác nhỏ (được hiển thị trong vòng tròn màu đỏ) cầm vỏ nhựa cho đế.
• Tháo từng vít bằng tuốc nơ vít đầu tam giác nhỏ.
• Vỏ nhựa sau đó sẽ dễ dàng nhấc ra khỏi đế.

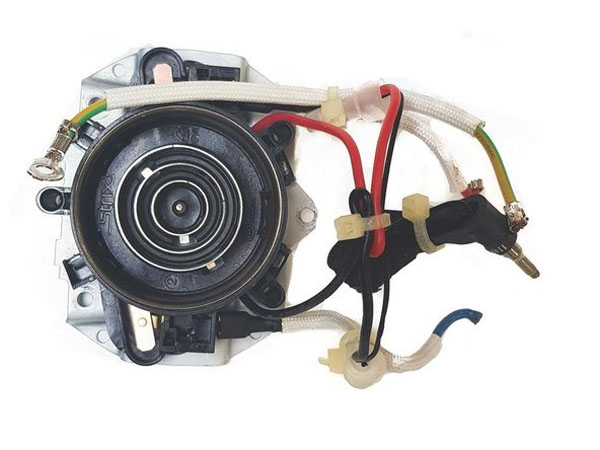

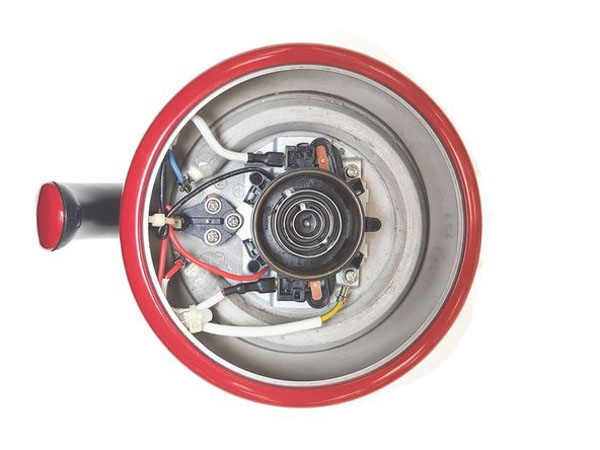

• Bây giờ chúng ta sẽ loại bỏ cảm biến nhiệt / hơi nước.

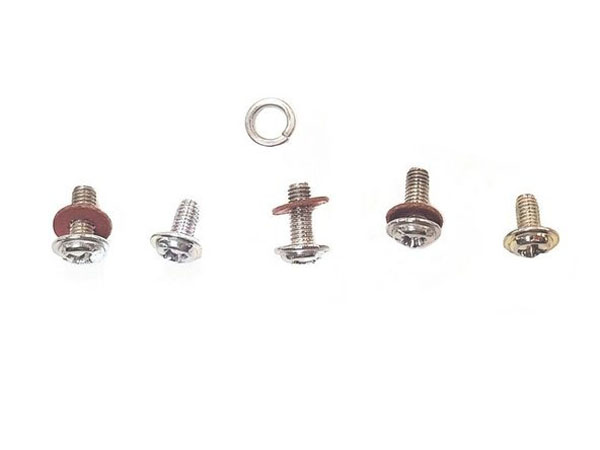

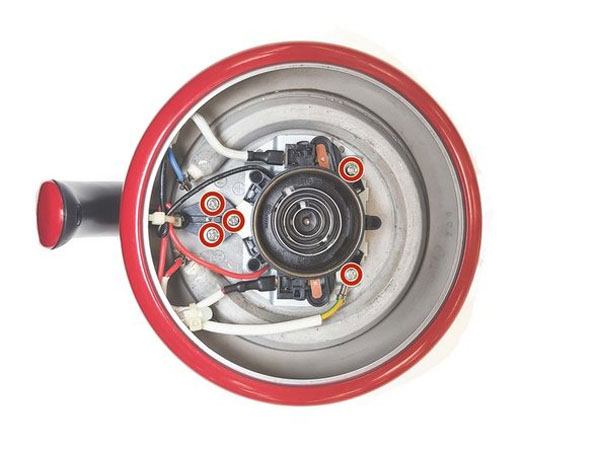

• Sử dụng một tuốc nơ vít đầu phillips nhỏ để loại bỏ 5 ốc vít (thể hiện trong vòng tròn màu đỏ).
• Sử dụng máy cắt dây để cắt bất kỳ dây cần thiết nào cầm cảm biến tại chỗ.
• Khi tất cả các mục này đều miễn phí, cảm biến sẽ dễ dàng loại bỏ khỏi đế.

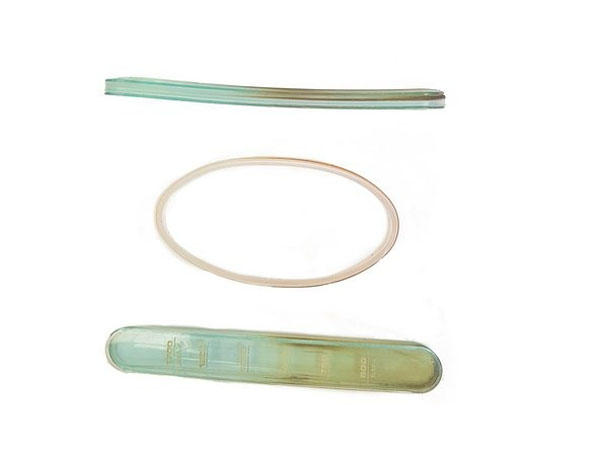

• Các cửa sổ xem bằng nhựa ở hai bên của bình đun bây giờ có thể được đẩy vào bình đun để loại bỏ chúng.
• Họ chỉ được tổ chức tại chỗ với con dấu cao su xung quanh họ và khá dễ dàng để đẩy vào.

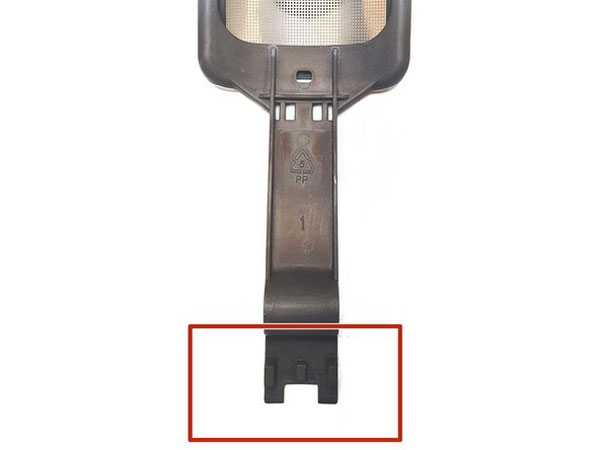

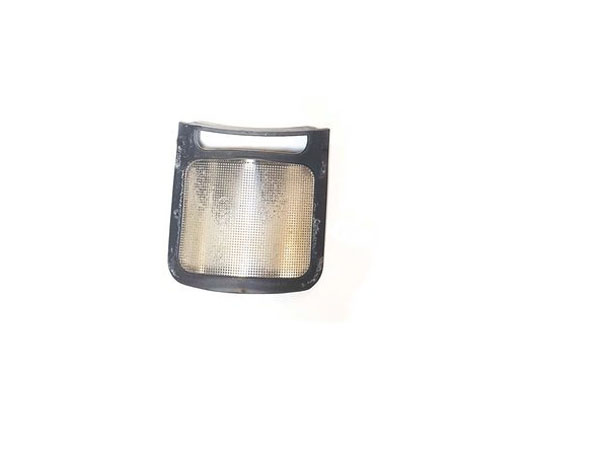

• Tháo bộ lọc mảnh vỡ ra khỏi bình bằng cách nhấc các mấu ở phía dưới và kéo toàn bộ cụm ra.
• Bộ lọc nướng cũng có thể được loại bỏ khỏi vỏ bằng cách trượt nó ra ngoài.

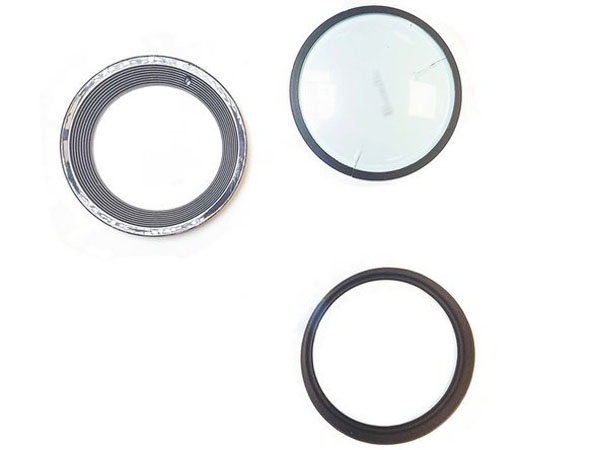

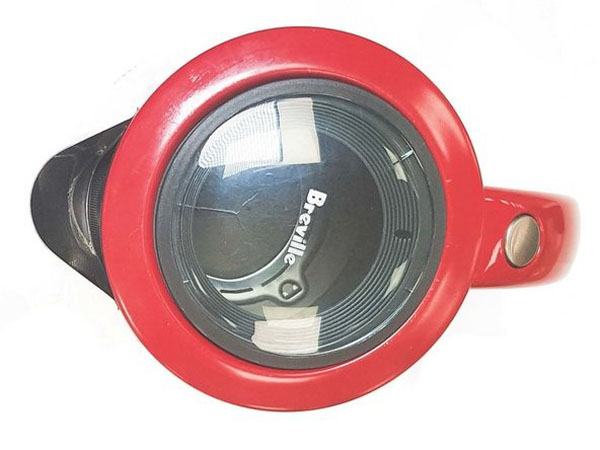

• Bây giờ chúng ta có thể bắt đầu tháo nắp. Bắt đầu bằng cách mở nắp và tháo miếng đệm cao su xung quanh nó.

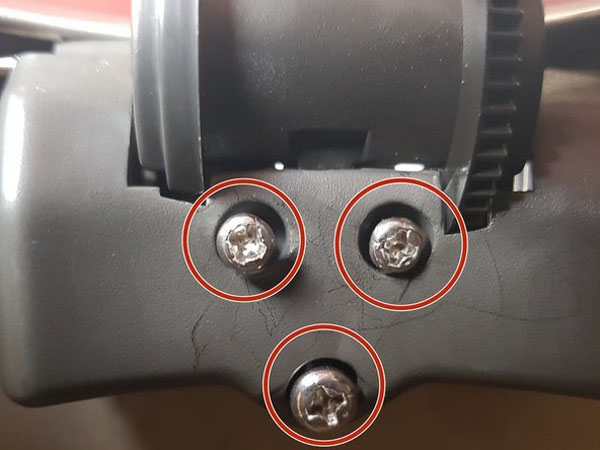

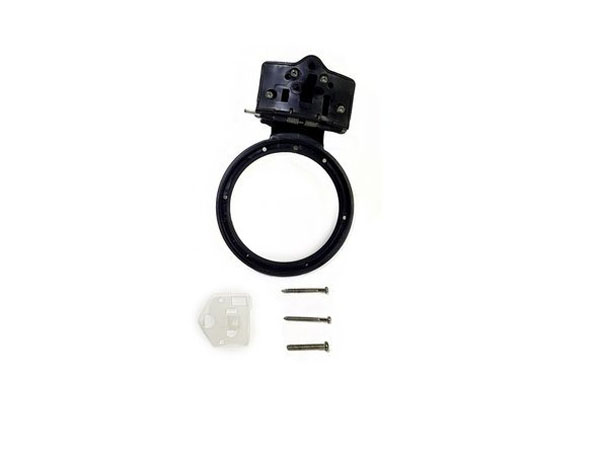

• Toàn bộ nắp và bản lề lắp ráp bây giờ có thể được gỡ bỏ với 3 ốc vít.

• Bây giờ nắp có thể được tháo rời thêm bằng cách nhấn mảnh rõ ràng lên và ra khỏi thân nắp.
• Tất cả các thành phần nắp này không yêu cầu dụng cụ khi chúng được ép vừa vặn hoặc được giữ cùng với chất kết dính.

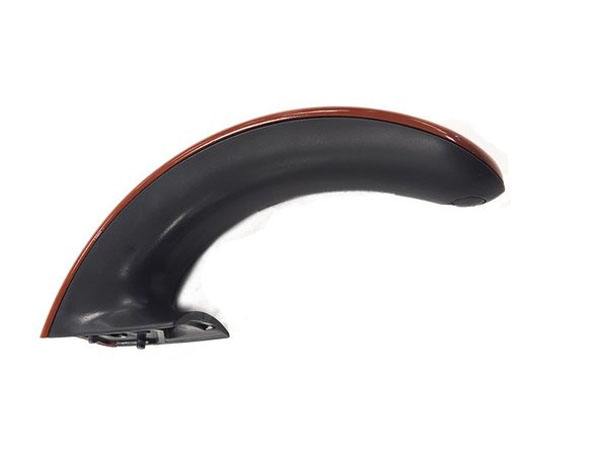

• Một khi 3 vít từ bản lề được tháo ra, cụm tay cầm có thể được kéo ra dễ dàng.

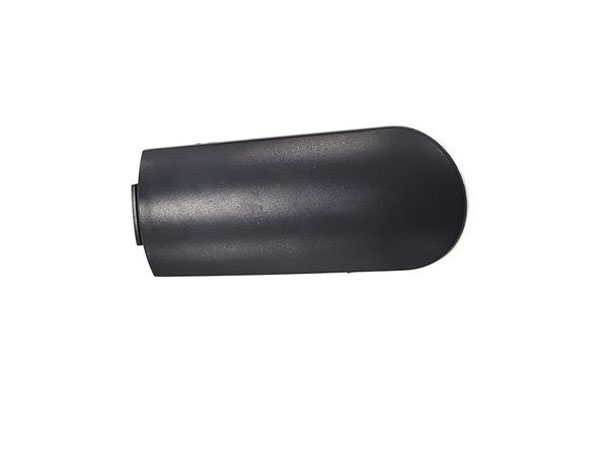

• Miếng nhựa màu đen nhỏ hơn bên dưới tay cầm giờ đây có thể được cắt bỏ bằng một cái tuốc nơ vít hoặc một cái đục.
• Mảnh nhỏ này chỉ có tính thẩm mỹ và được dán trên bằng chất kết dính.

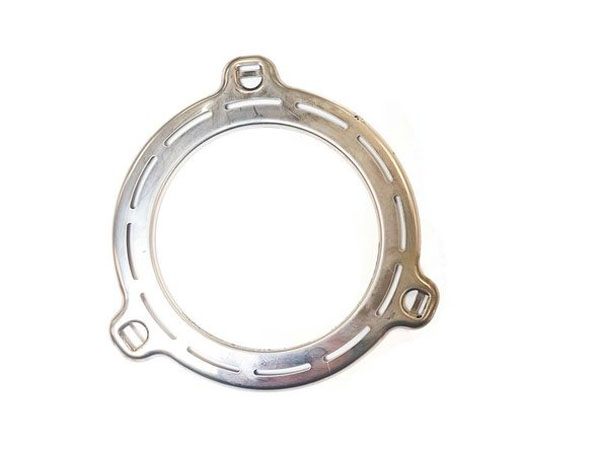

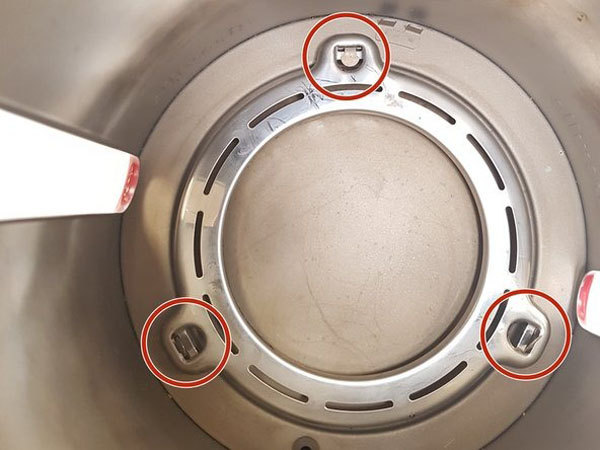

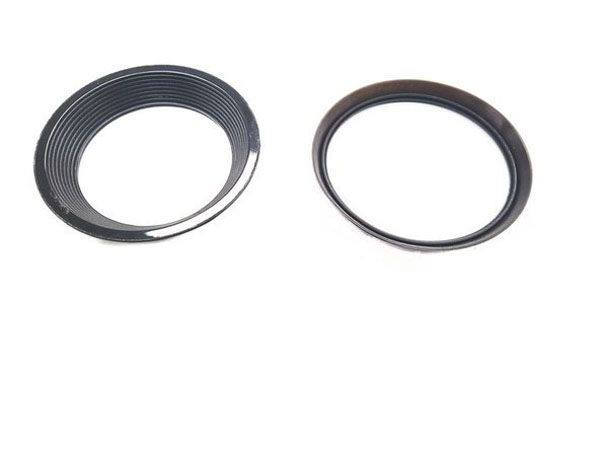

• Việc tháo vòng ở bên trong bình đun nước được thực hiện bằng cách uốn cong ba thanh giữ nó bằng một cái tuốc nơ vít hoặc kìm mũi kim dài.
• Chiếc nhẫn sau đó có thể được nâng lên.

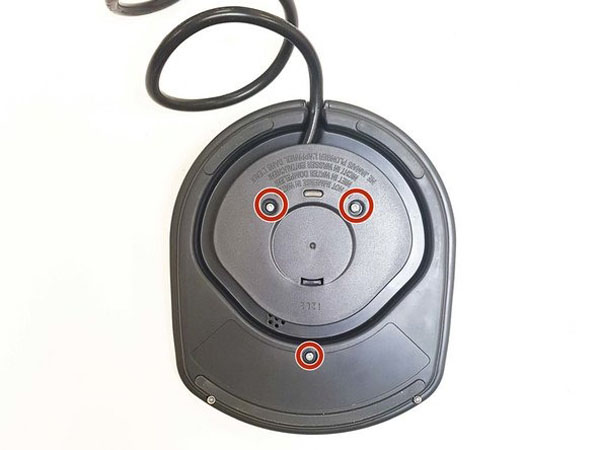

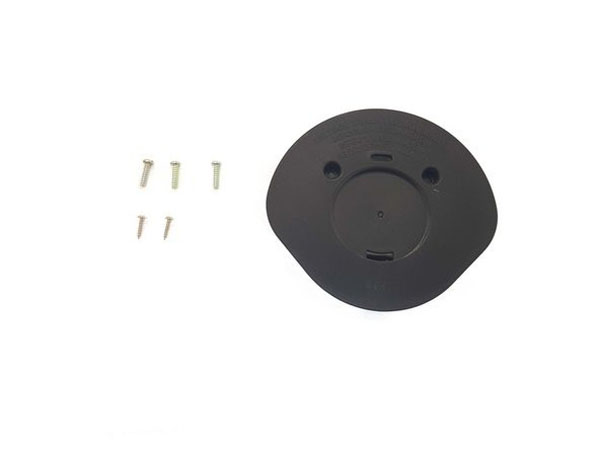

• Để bắt đầu rớt xuống cho thành phần cơ sở ấm đun nước điện, xoay nó lộn ngược và định vị 3 vít đầu tam giác (được khoanh đỏ).
• Tháo 3 ốc vít này bằng tuốc nơ vít hình tam giác nhỏ và nhấc vỏ nhựa ra.

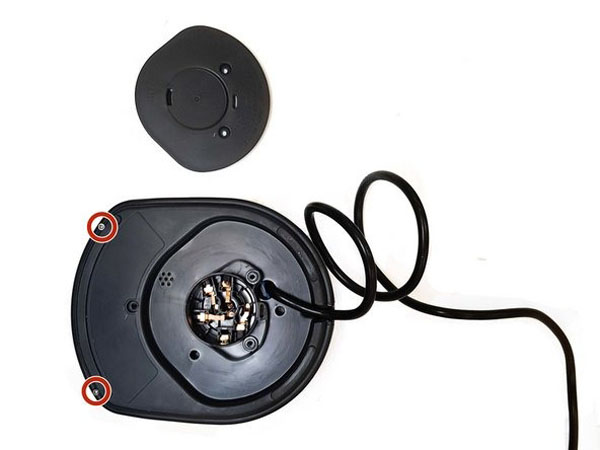

• Tiếp theo, tháo 2 vít đầu phillips thấp hơn (khoanh đỏ) với tua vít đầu phillips nhỏ.

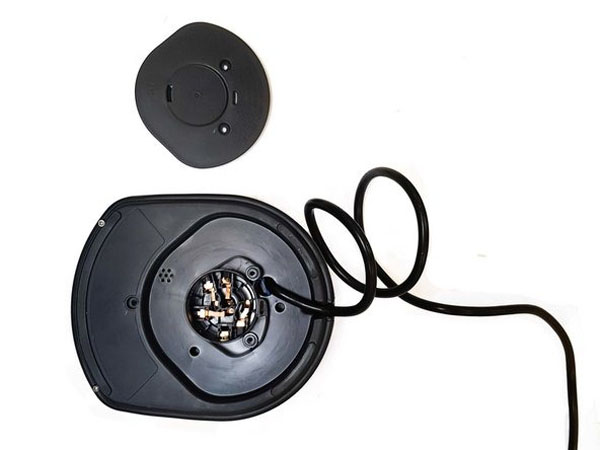

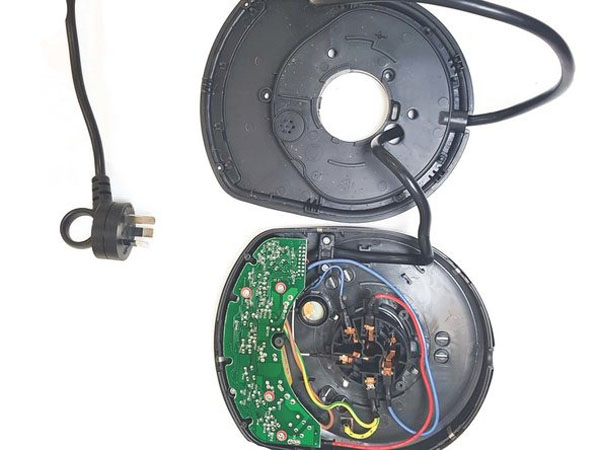

• Nhấc vỏ nhựa cơ bản cho bộ phận làm nóng. Bạn sẽ nhận thấy rằng dây nguồn vẫn được luồn qua nắp.

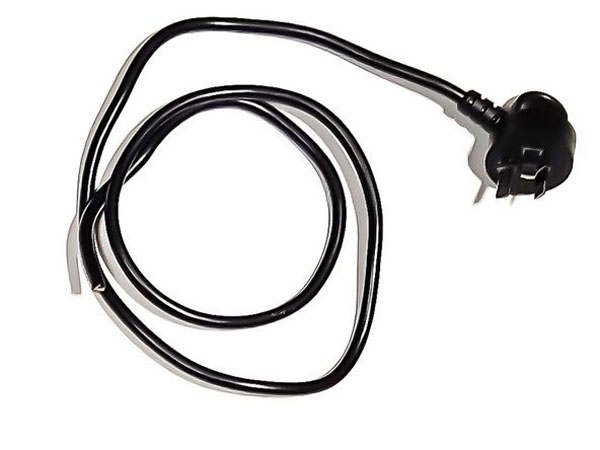

• Cắt dây bằng máy cắt dây và tháo nó ra khỏi vỏ.

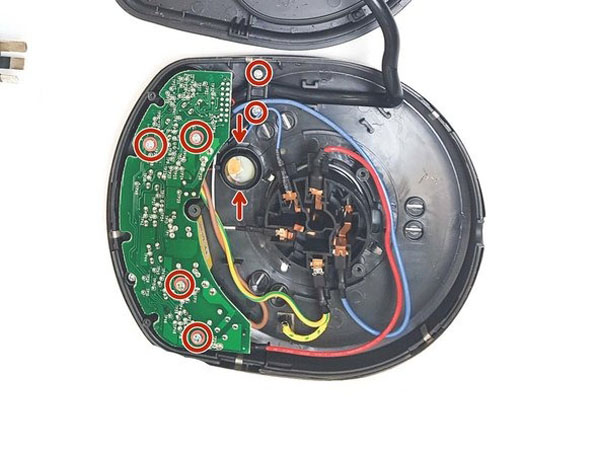

• Tháo và tháo 6 vít đầu phillips (hiển thị trong vòng tròn màu đỏ). 2 của các ốc vít sẽ được tách ra khỏi một khung cố định. Sau khi gỡ bỏ, cũng loại bỏ các khung nhựa nhỏ.

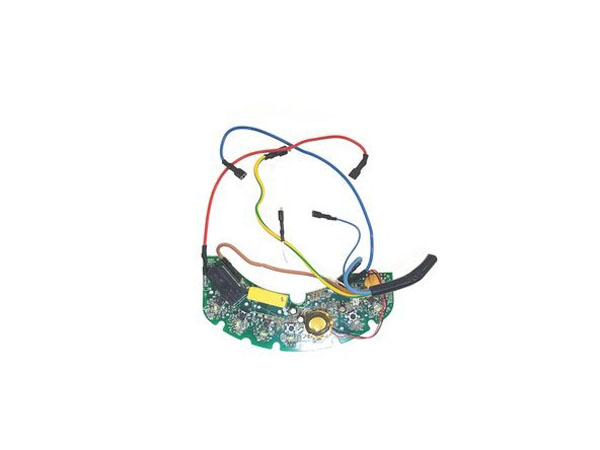

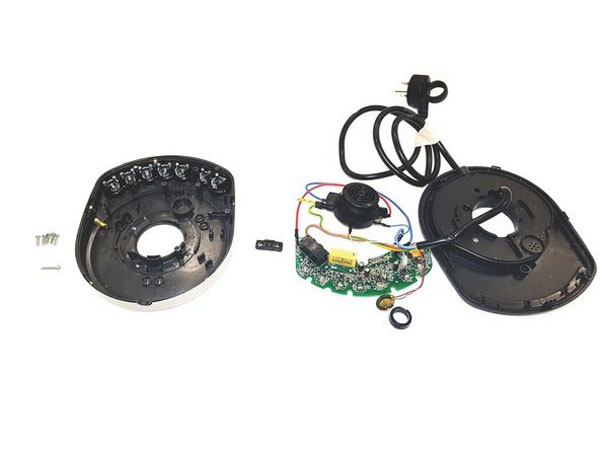

• Để tháo PCB (Bảng mạch in), bạn sẽ cần sử dụng 2 công cụ dài, mỏng để nhấn chốt – chúng tôi sử dụng 2 trình điều khiển vít. Áp dụng áp lực bên trong tại các chèn được hiển thị trên hình ảnh (mũi tên màu đỏ) và kéo PCB cắm ra ngoài cùng một lúc. Với một số lực được áp dụng, PCB cuối cùng sẽ được giải phóng.
• Với máy cắt dây, cắt bất kỳ dây cần thiết nào kết nối bộ phận làm nóng với vỏ nhựa.
• Một khi tất cả các đồ đạc được loại bỏ, các yếu tố làm nóng nên tách biệt với các cơ sở nhựa.

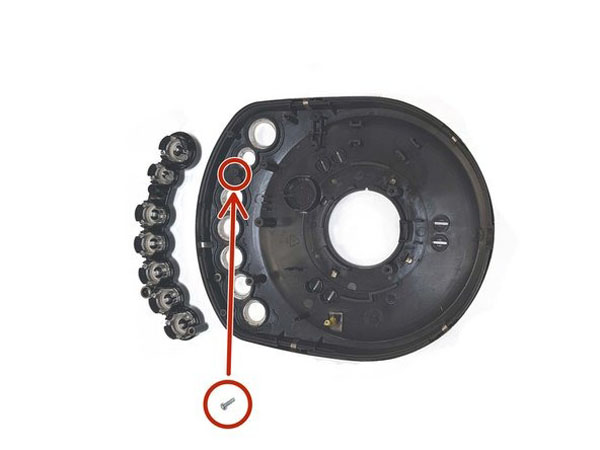

• Để loại bỏ các thành phần nút, bạn phải tháo 1 x đầu phillips vít từ cơ sở nhựa (thể hiện trong vòng tròn màu đỏ).
• Các subassembly nút nên tách biệt với cơ sở của ấm đun nước để tiếp tục teardown.

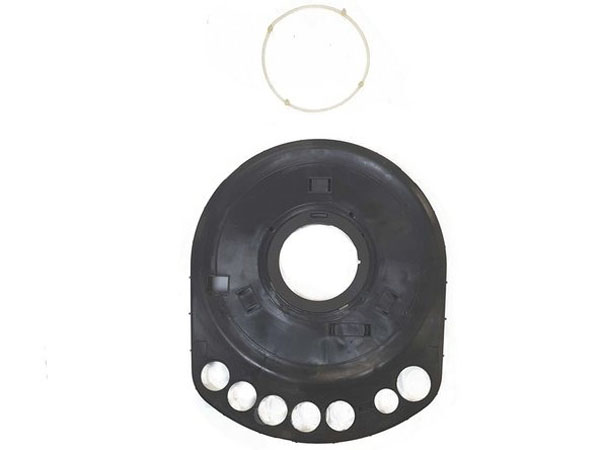

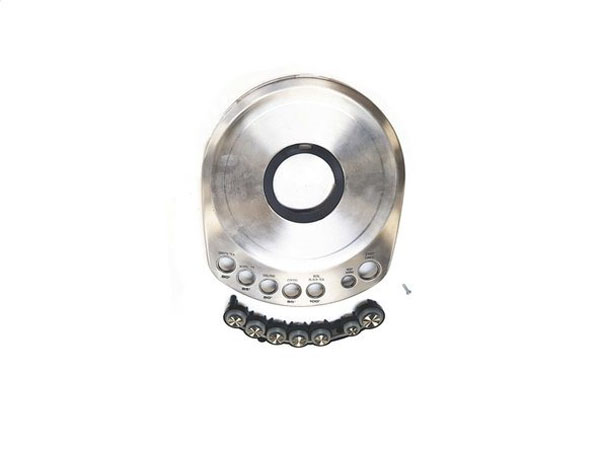

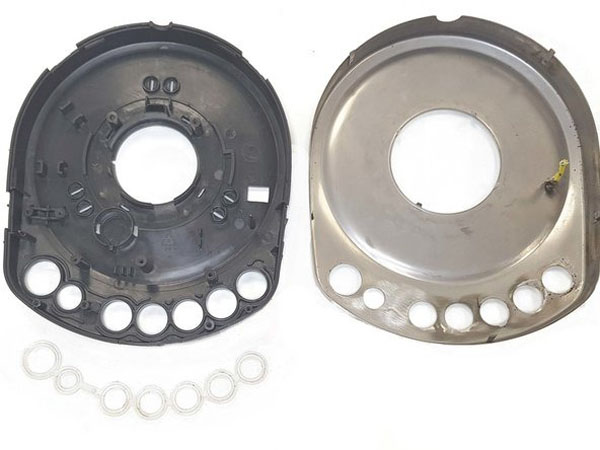

• Bước tiếp theo là tháo khung thép không gỉ khỏi khuôn nhựa.

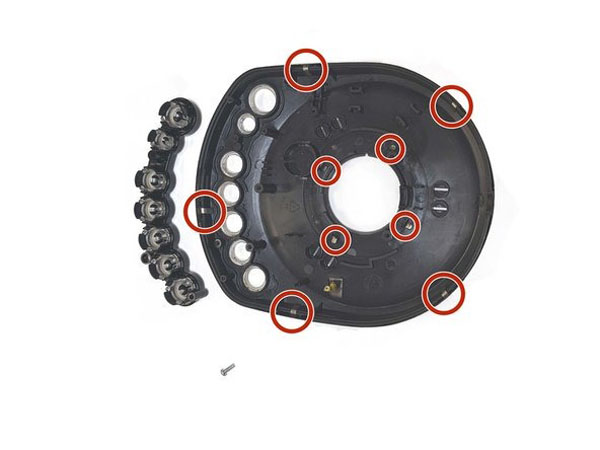

• Là một phần của khung thép, có 9 thẻ mỏng mở rộng (vòng tròn màu đỏ) quấn quanh khuôn nhựa để giữ nó ở vị trí.
• Nhấc các tab này theo chiều dọc và sau đó tách kim loại khỏi nhựa.
• Bạn sẽ tìm thấy bảo vệ cao su mỏng giữa các lớp ở những nơi cần thiết. Tách chúng ra.

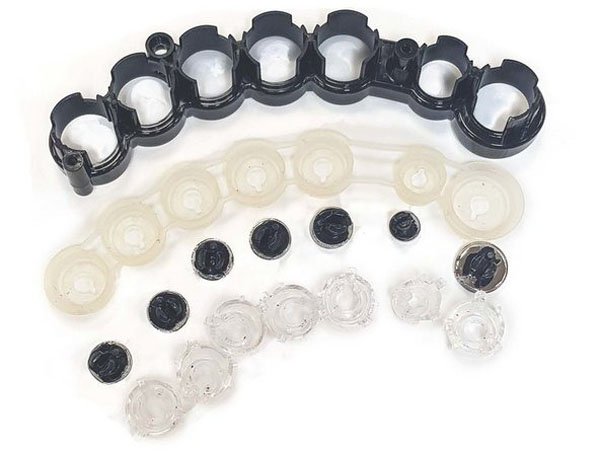

• Tiếp theo, chúng tôi sẽ tháo rời cụm nút bằng cách đặt từng thành phần ra xa nhau.
• Bắt đầu bằng cách tháo đinh tán nút kim loại.
• Sau đó, tấm lót bằng nhựa nên dễ dàng bị kéo ra.
• Các đinh tán nữ bằng nhựa trong suốt nên xoắn ra khỏi vị trí và cũng có thể được loại bỏ dễ dàng.
• Điều này hoàn thành việc rớt xuống đáy.

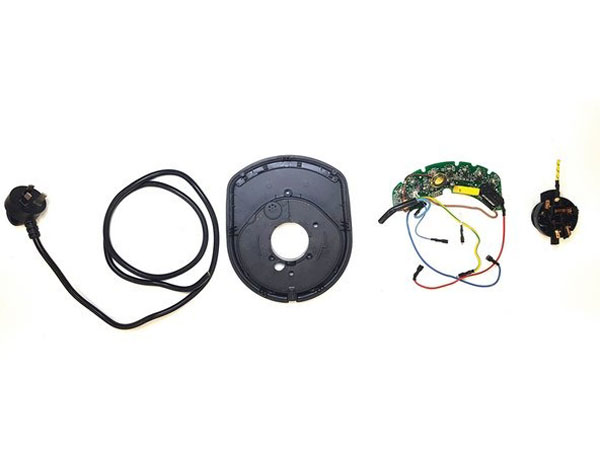

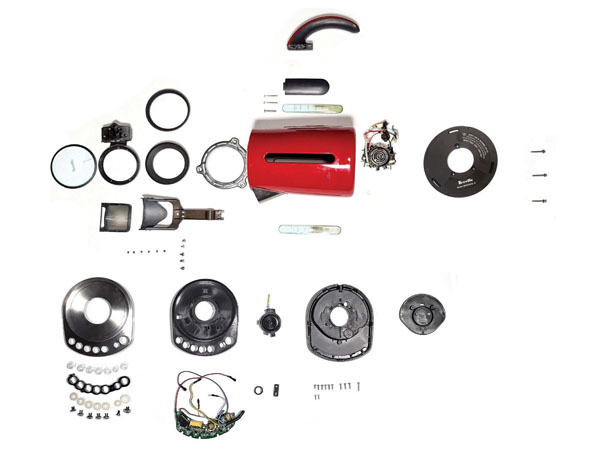

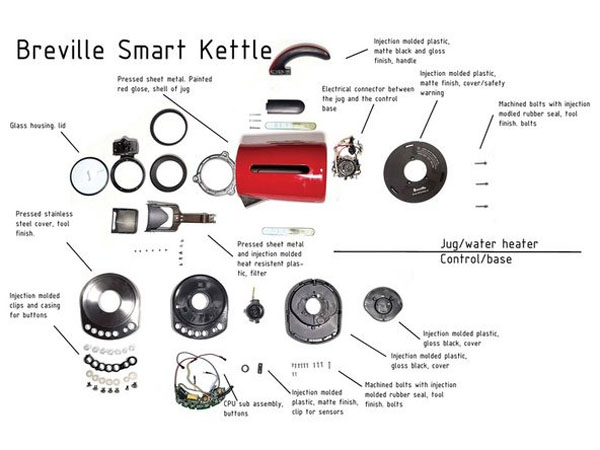

• Bố cục cuối cùng khi tháo lắp hoàn tất hiển thị tất cả các thành phần
