Tôi đang phá hỏng một bộ định tuyến!

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Bộ định tuyến Linksys WRT54G2 V1 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Chuẩn bị sẵn sàng!

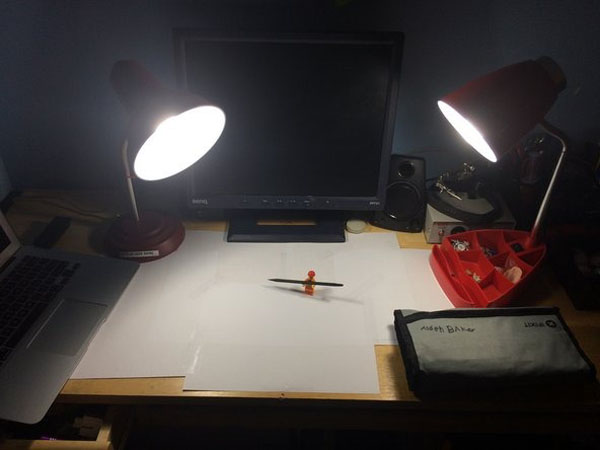

  • Có vẻ như bàn của tôi là một mớ hỗn độn! Thời gian để làm sạch!
    • Việc này có thể mất một lúc.

Bước 2:

  • Tốt hơn nhiều.

  • Ánh sáng có vẻ tốt với minifigure cầm một cái spudger.

    • !!! Đừng cố làm cho một minif hình giữ một spudger. anh ta có thể ngã và bị thương.

Bước 3: Thực sự có năng suất.

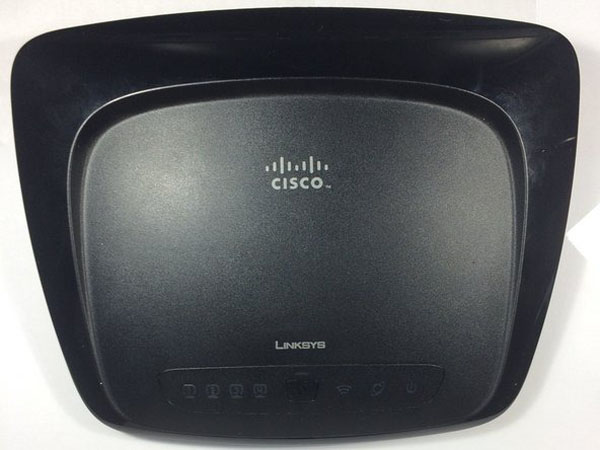

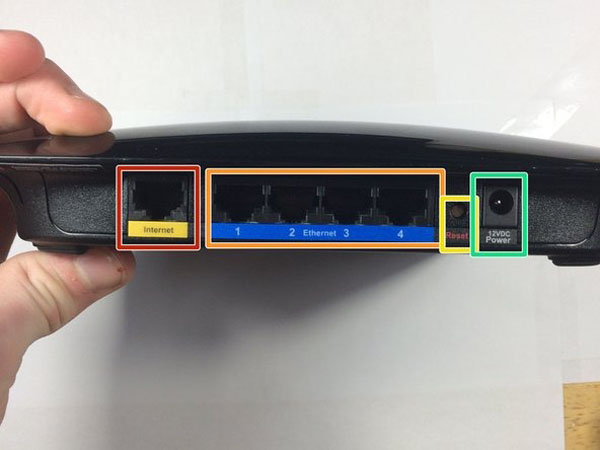

  • Đây là các liên kết WRT54G2 V1.

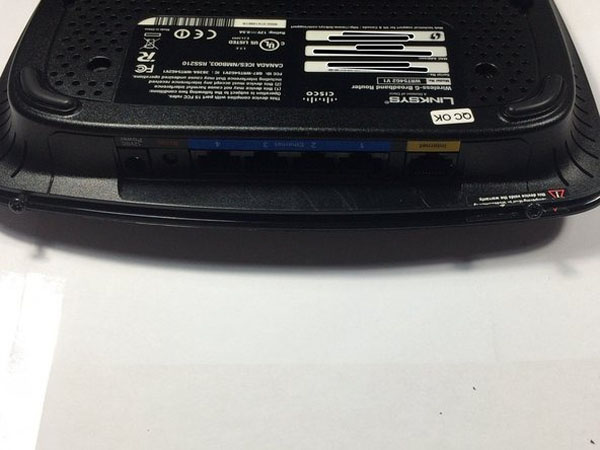

  • Internet trong jack.

  • 4 giắc cắm Ethernet

  • Một nút đặt lại.

  • Một đầu vào 12 Volt DC .5 amp.

  • 1 nút WPS.

Bước 4: Tách nó ra!

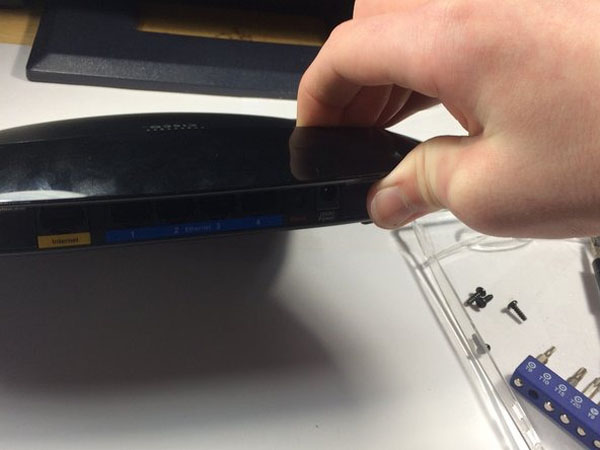

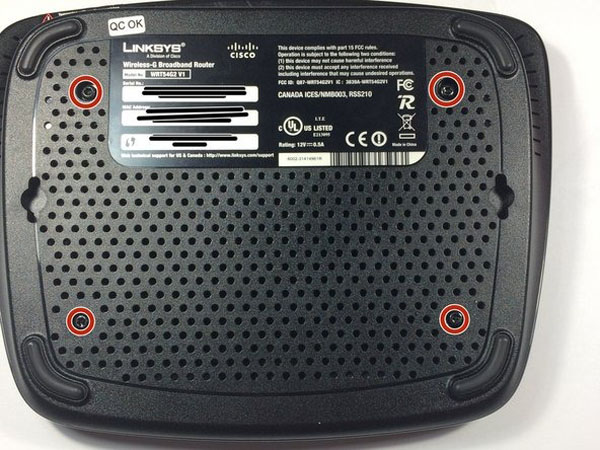

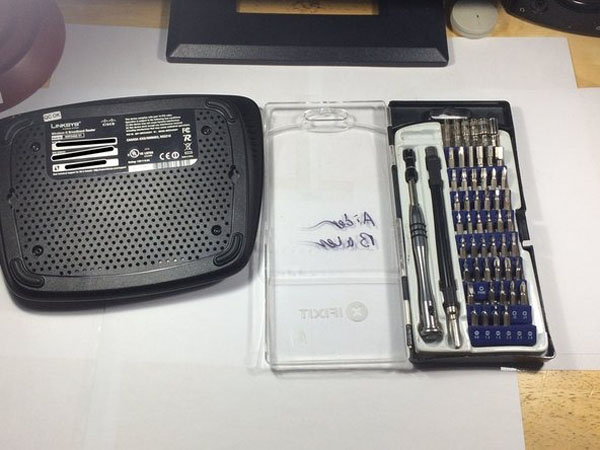

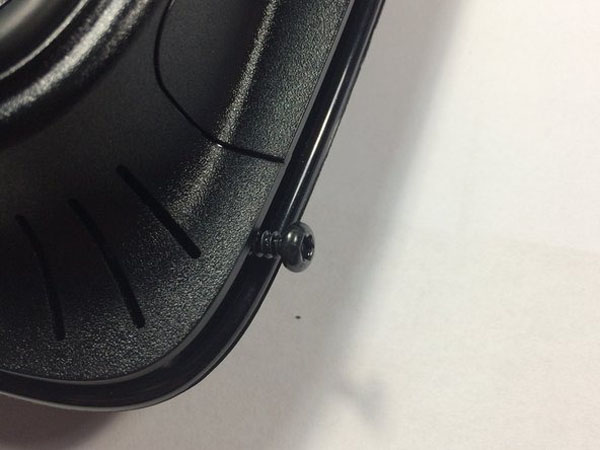

  • Đây là mặt sau của bộ định tuyến. và 4 ốc vít của nó phải được gỡ bỏ

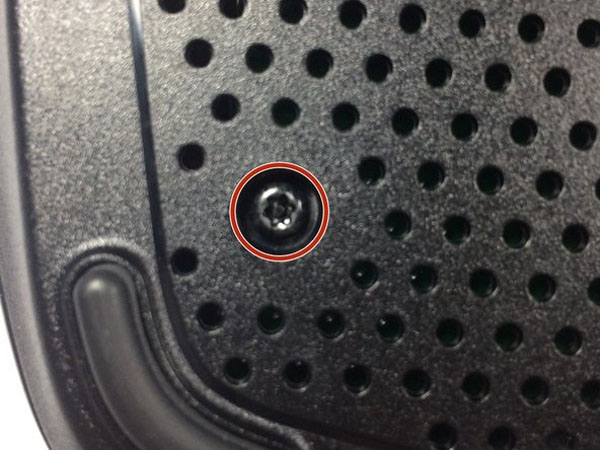

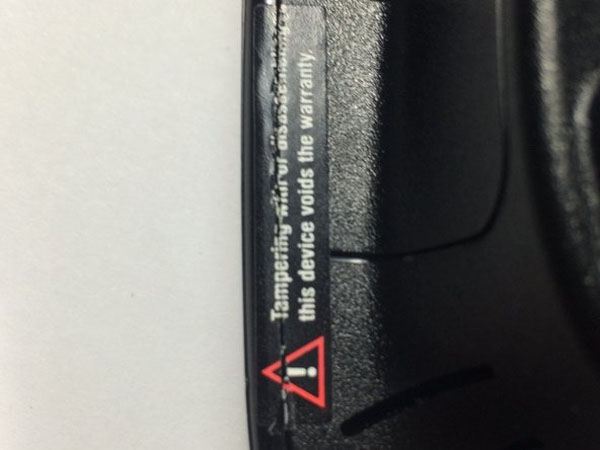

  • CÁI GÌ THẾ NÀY? Một ốc vít mới!

    • Không có gì ngoài thiết bị tốt nhất để giải quyết điều này! @k Blues khuyên tôi nên sử dụng các công cụ của mình nhiều hơn.

Bước 5: Kháng chiến

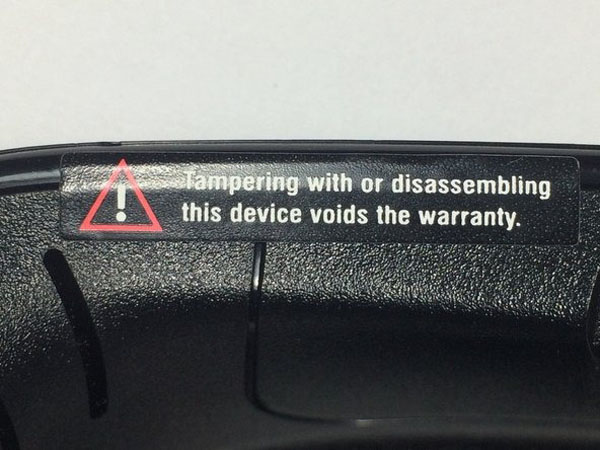

  • Tôi cảm thấy một sự xáo trộn trong việc sửa chữa này …

  • AHA! khoảng trống darth của nó! CHÚNG TÔI PHẢI TÌM HIỂU!

  • iFixit nổi lên một lần nữa! CHIẾN THẮNG!

Bước 6: Quay lại chương trình được lên lịch thường xuyên của bạn

  • Làm thế nào để chúng ta mở này? Rip nó mở?Không … Hấp dẫn như thế phải có cách thanh lịch hơn …

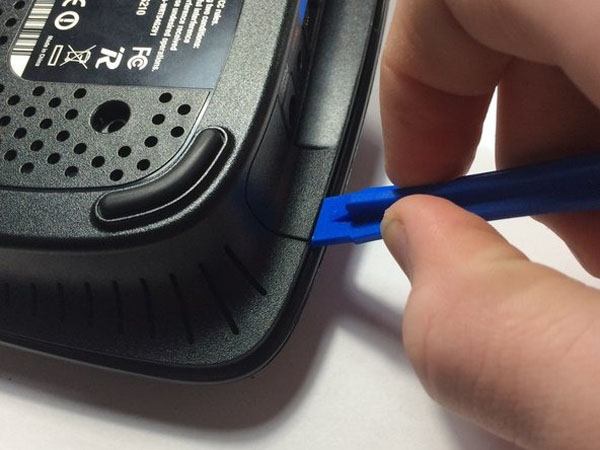

  • Công cụ iFixit thật thanh lịch phải không? Sử dụng Công cụ mở iFixit để thực hiện thủ thuật.Chủ yếu ở các góc sau.

    • Bìa dường như bật lại mà không có gì giữ nó.Tôi đã sử dụng một ốc vít từ bộ định tuyến để giữ nó.

Bước 7:

  • Chỉ bật các góc phía sau dường như là không đủ.

  • Khu vực phía trước có vẻ mạnh hơn và có cảm giác như nó có thể chụp công cụ mở của tôi. lên những khẩu súng lớn!

Bước 8: PHÂN TÍCH 9000!

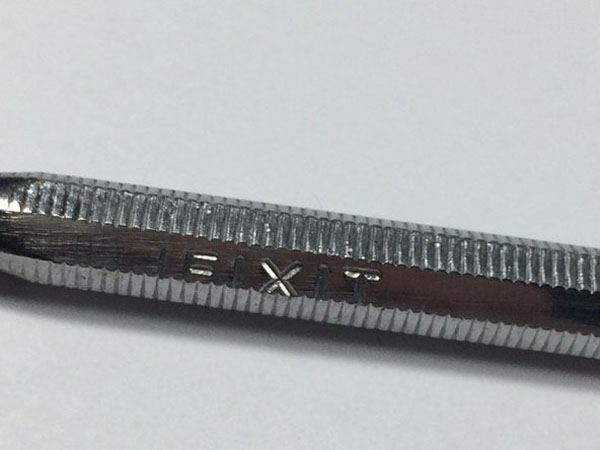

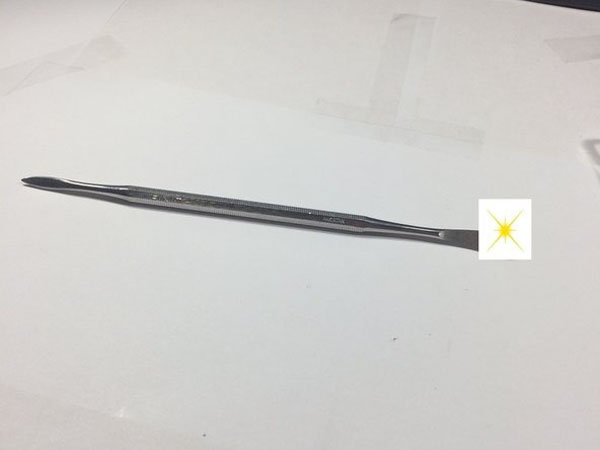

  • Khắc chữ IFIXIT để hiển thị tính xác thực.

  • Thực hiện với REAL kim loại

  • Nhìn vào đó rõ ràng không được chỉnh sửa trongtỏa sáng!

  • May mắn tôi sở hữu một trong những người đẹp này. bạn cũng có thể mua một cái!

Bước 9:

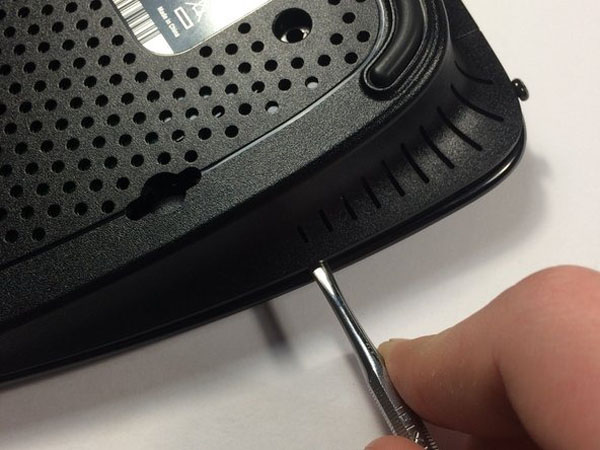

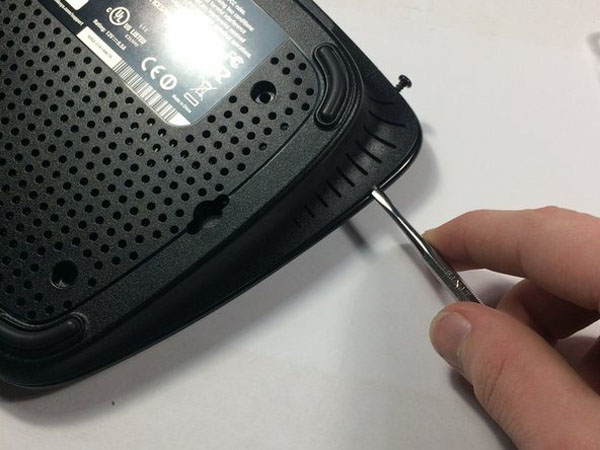

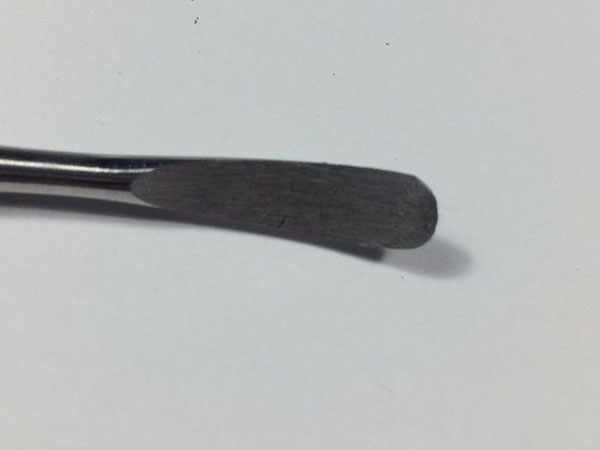

  • Chèn SPUDGENATOR 9000 và trượt qua phần tách cho đến khi bạn bật ra.

  • POP!

  • POP!

  • POP

  • Cuối cùng nó sẽ mở.

Bước 10:

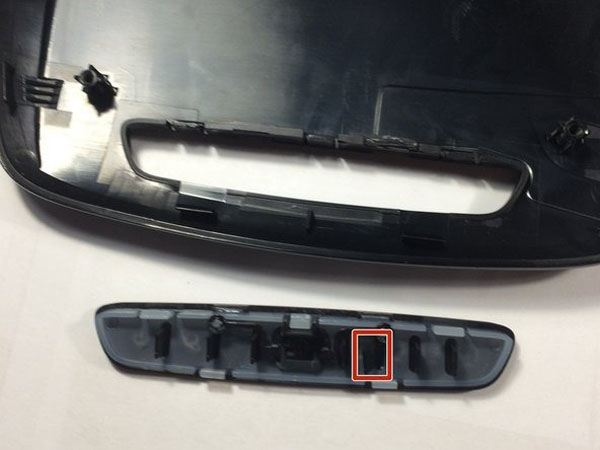

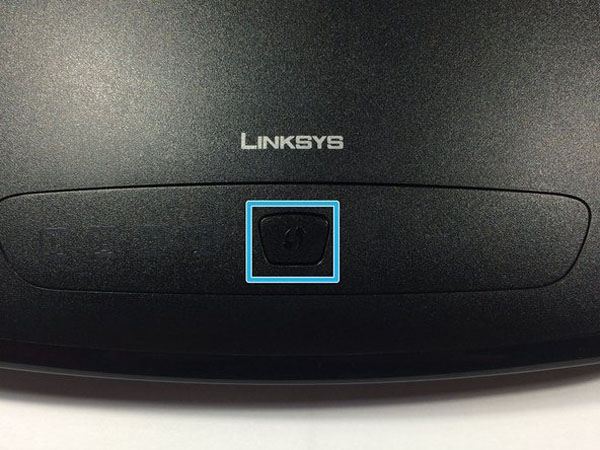

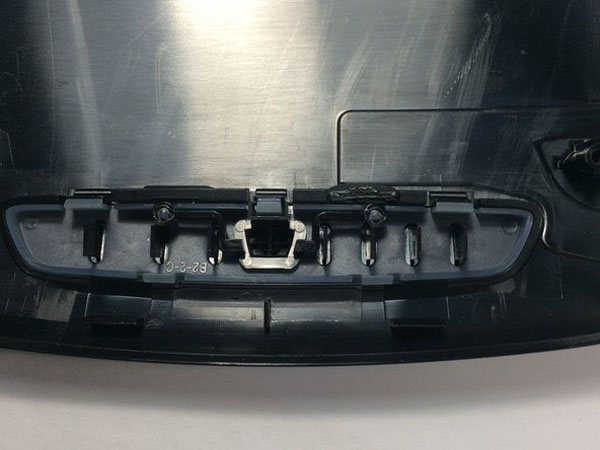

  • Đây là mặt sau của nút WPS.

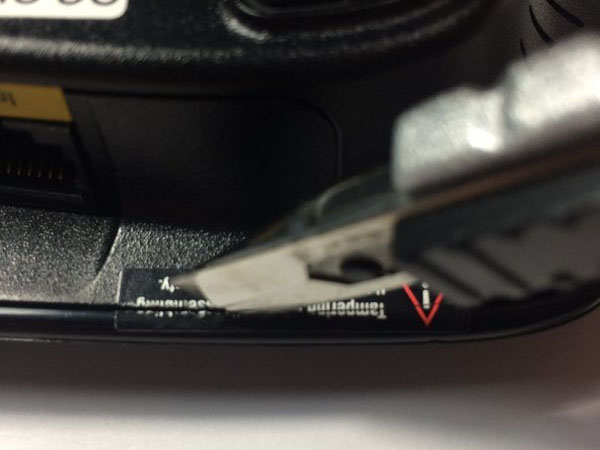

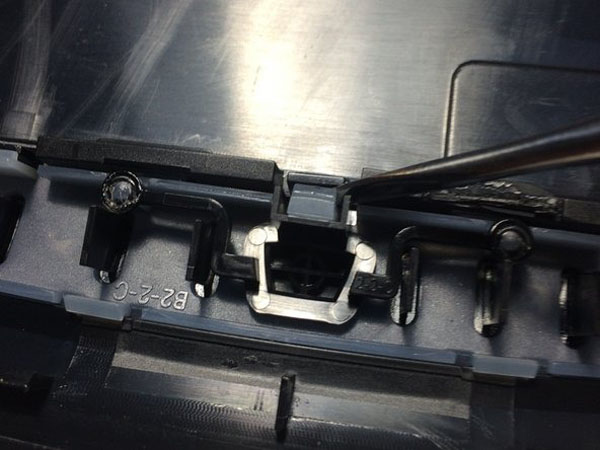

  • Các tab này được giữ quá nhiều cho ngón tay của tôi để có được! Thời gian cho SPUNGENATOR 9000! sử dụng nó để nâng những tab khó khăn

  • Aaaaand ra! (sau khi phá vỡ một tab)

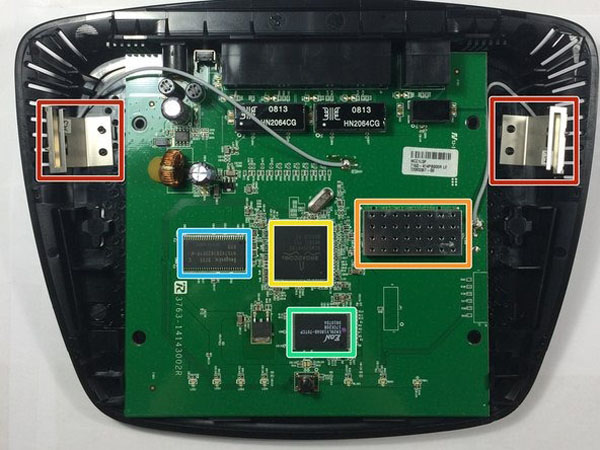

Bước 11: Có gì bên trong?

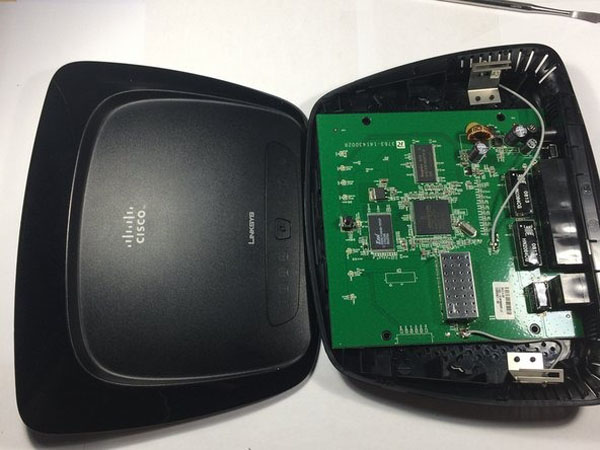

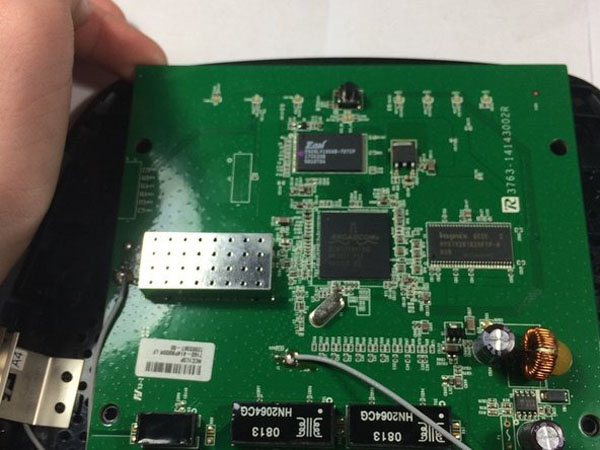

  • 2 ăng ten

  • HỘP BICNG CHẾT!

  • Broadcom 802.11 b / g MAC / PHY / Radio + Switch

  • Bộ nhớ flash

  • SDRAM

    • Hình ảnh thứ 2 từ XKCD Nếu gì?

Bước 12:

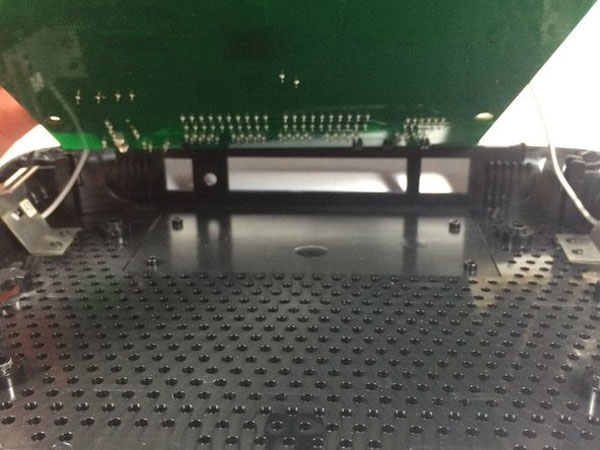

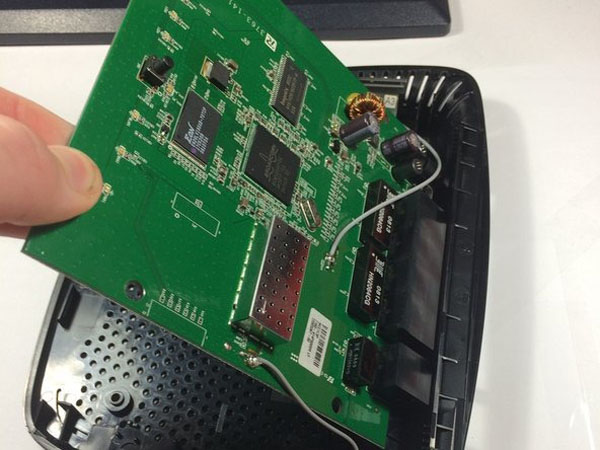

  • Loại bỏ đồng quản trị logic bo mạch chủ không có ốc vít.

  • Tôi không tháo bo mạch chủ vì điều đó sẽ liên quan đến việc cắt dây và tôi muốn sử dụng nó sau! (không có tâm trạng để hàn ngày hôm nay. = p)

Bước 13: KẾT THÚC!

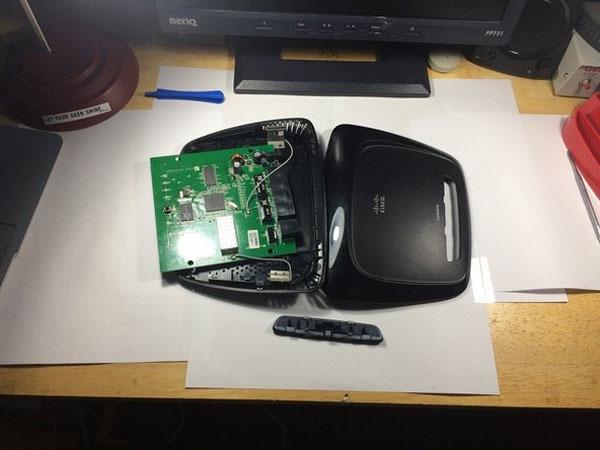

  • Tất cả các bộ phận.

  • Thumbs up không bao gồm.

Bước 14: CÀI ĐẶT

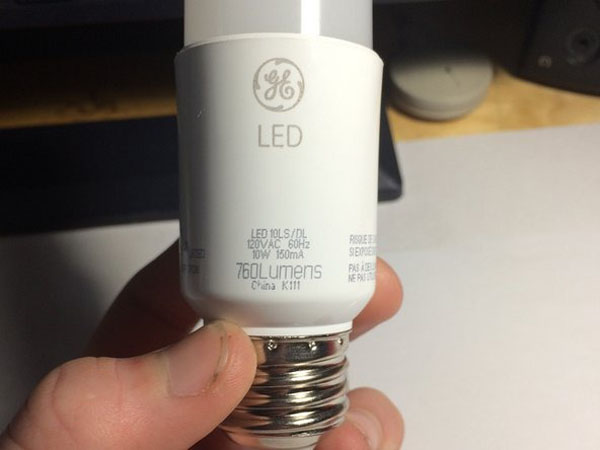

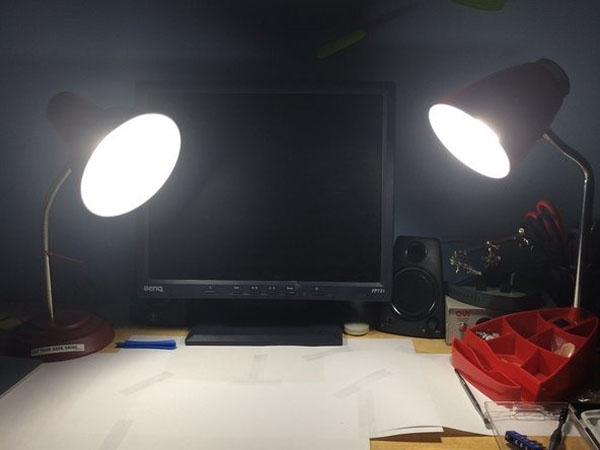

  • Tôi đã sử dụng 2 đèn LED ban ngày để chiếu sáng.(có nghĩa là 2 đèn)

  • Tôi cũng đã sử dụng một số giấy in . (không có dấu hiệu)
