Đây sẽ giúp bạn tốt hơn hack và sửa chữa KORG Monotron mini synt.

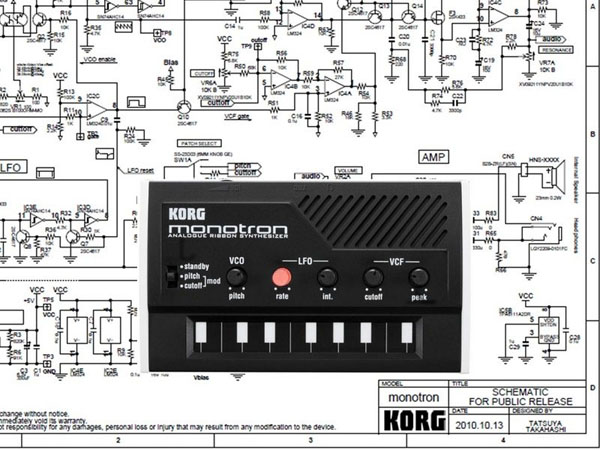

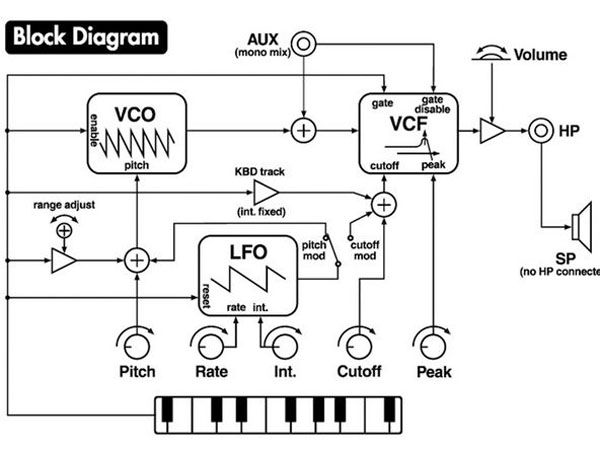

Pin được hỗ trợ này được tạo thành từ một VCO tương tự thực một VCF và một LFO. VCF tương tự như cổ điển của KORG cổ điển MS-10 và MS-20. Bạn có thể sử dụng bàn phím ribbon để tạo ra âm thanh đáng kinh ngạc của thập niên 70.

Có rất nhiều infos trên internet nhưng thiết bị này xứng đáng có một không gian thích hợp trên IFIXIT

Đây không phải là một hướng dẫn sửa chữa. Để sửa chữa KORG Monotron của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: KORG Monotron

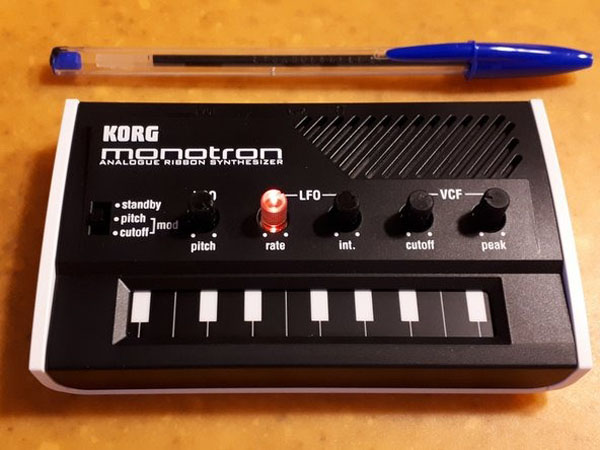

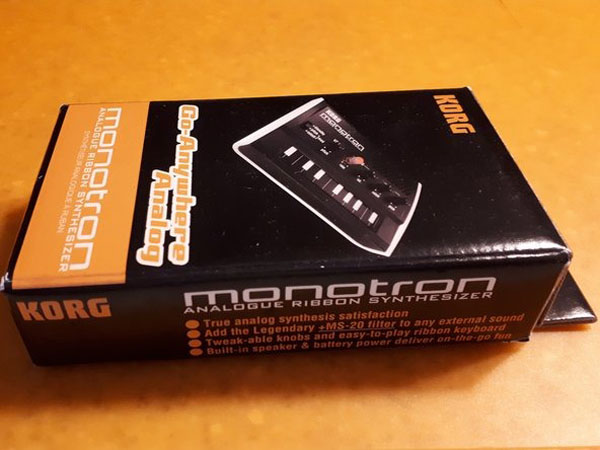

  • Đây là …. Monotron !!!
  • LM324 là amp op công suất thấp
  • TPA6111A2DR làm bộ khuếch đại âm thanh nổi âm thanh nổi.
  • TPS61071 là bộ chuyển đổi tăng cường đồng bộ (chuỗi cung cấp điện) từ 2 pin AAA
  • SN74AHC14 hex Schmitt-Trigger
  • 2SC4617 npn bjt, 2SA1774 bjt pnp, 2SK433 fet, IMX9 đôi bjt

Bước 2: Opening

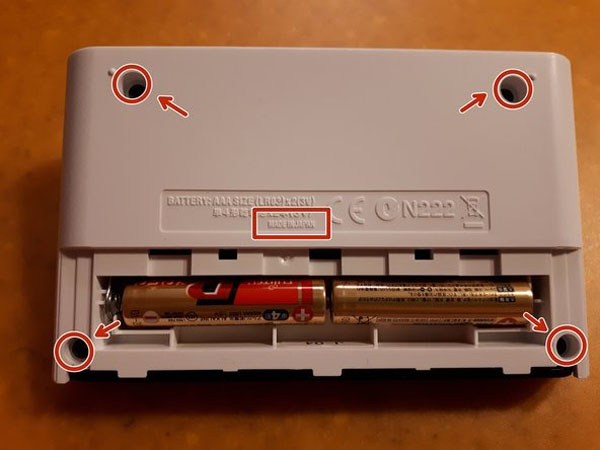

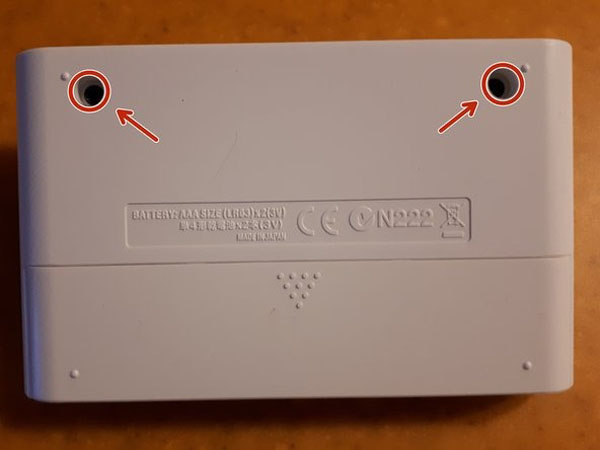

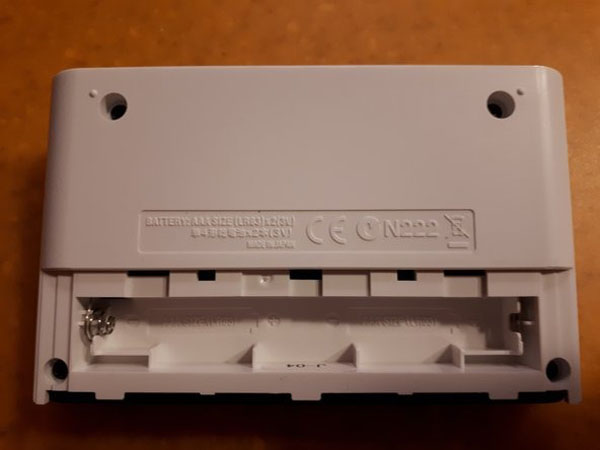

  • Chỉ có 4 ph1 vít
  • Lưu ý: Sản xuất tại Nhật Bản!
  • Cẩn thận các dây cáp giữa hai bên

Bước 3: Loại bỏ các kết nối

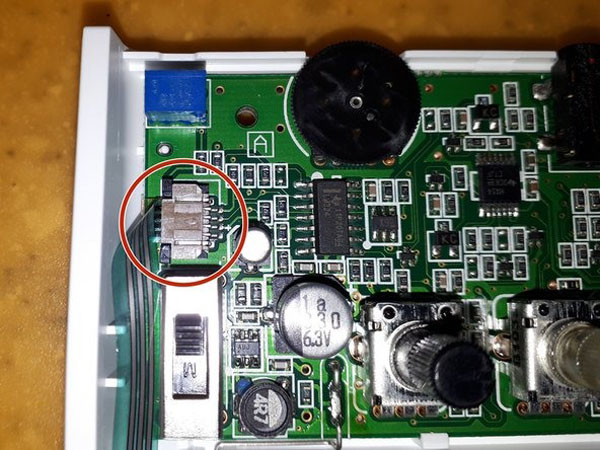

  • Tháo ” ‘cáp phẳng’ ” khỏi bộ điều khiển ribbon thành pcb (kéo cẩn thận bằng tay)

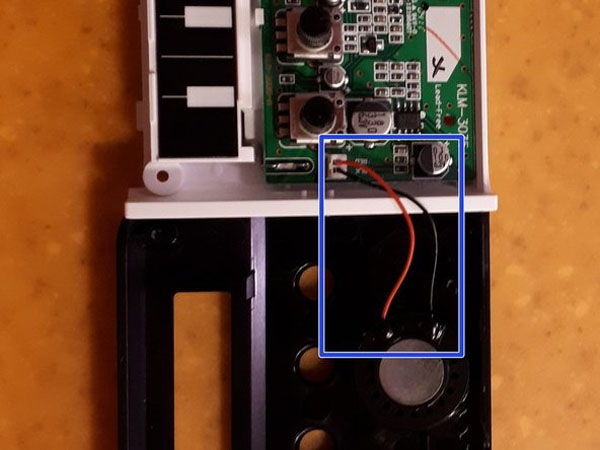

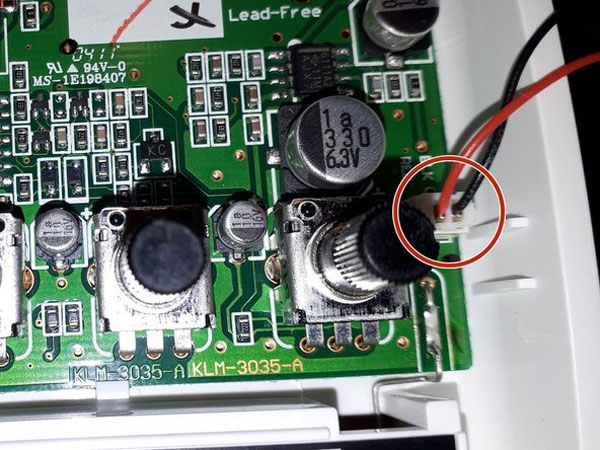

  • Tháo đầu nối 2 cách cho loa. Sử dụng tay (cẩn thận)
  • Cẩn thận với bộ điều khiển loa. Dễ dàng để loại bỏ nhưng khó khăn để chèn lại

Bước 4: Các bộ phận

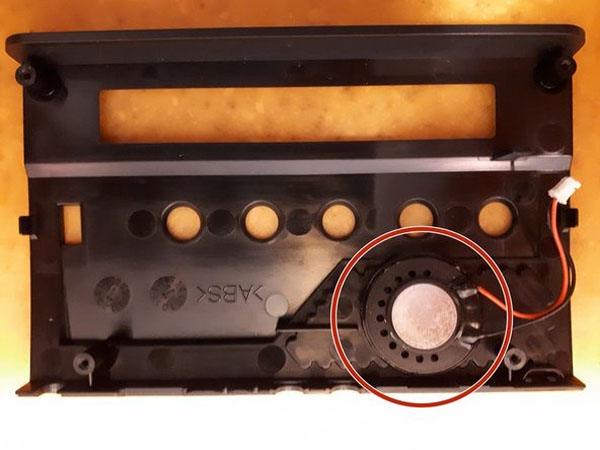

  • Loa được dán vào vỏ

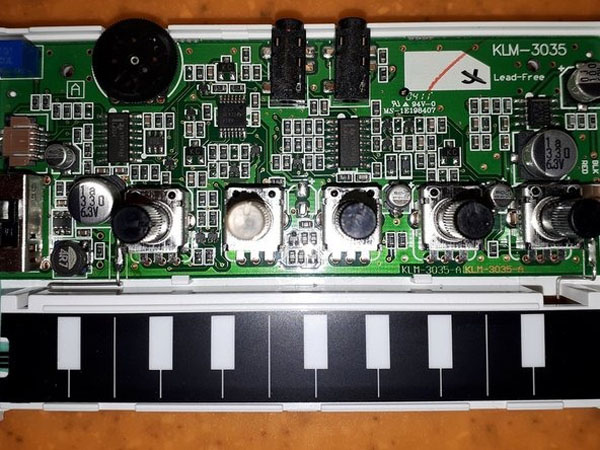

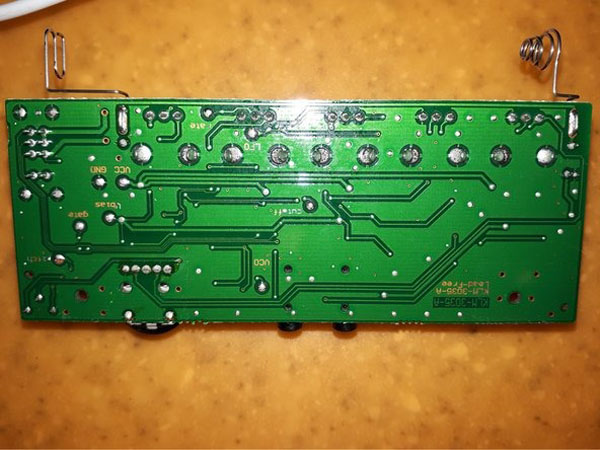

Bước 5: Bảng mạch

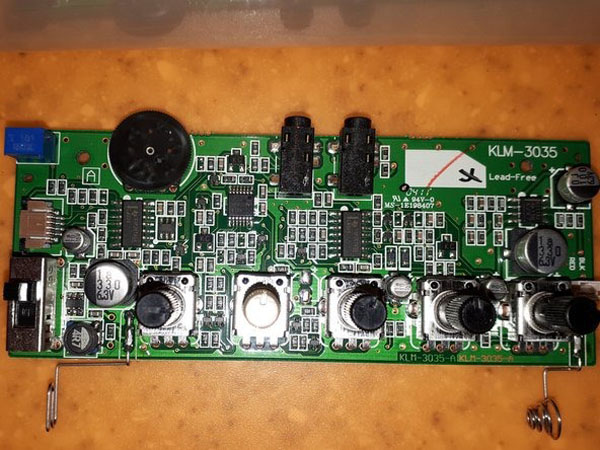

  • Đây là một hình ảnh thực sự tốt của Monotron – Lịch sự của Tim Stinchcombe
