Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Datto MP60 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

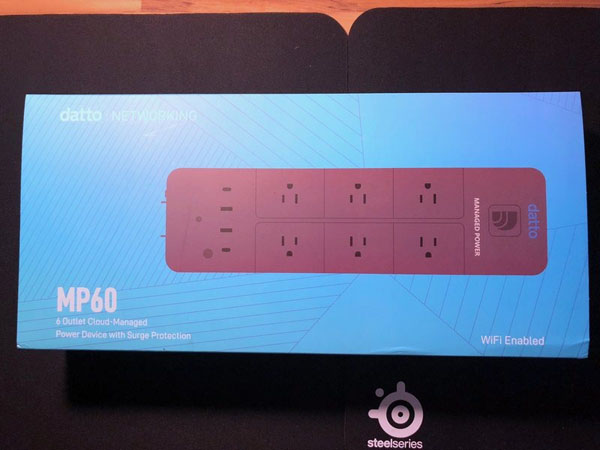

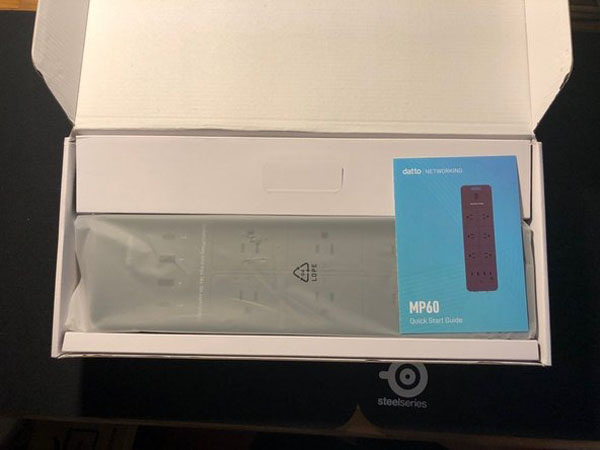

Bước 1: Hộp

  • Bao bì MP60

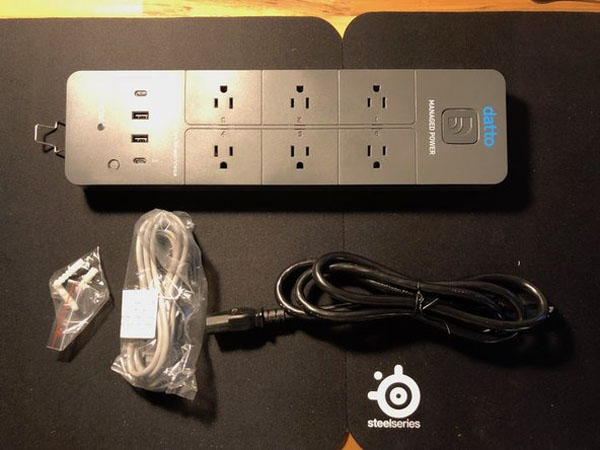

Bước 2: Bên trong hộp

  • MP60
  • Cáp đo nặng 6ft
  • Cáp Ethernet 6ft
  • Vít gắn tường

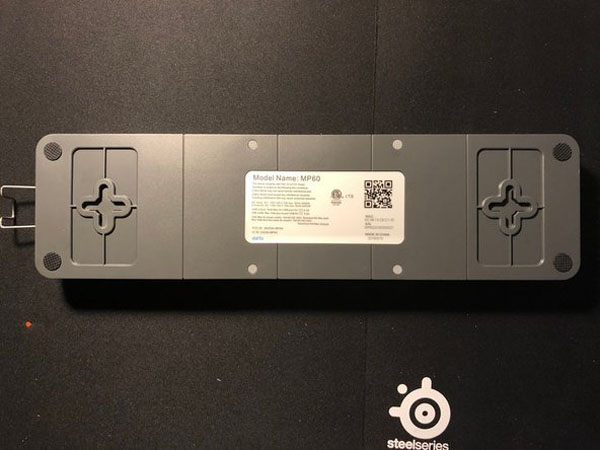

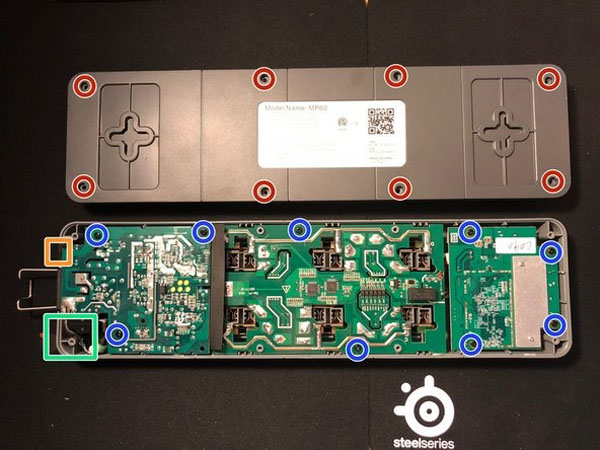

Bước 3: Tháo ốc vít

  • Ốc vít hình tam giác 8 mm
  • Vít 9x Philips # 1
  • Người dùng đặt lại bộ ngắt 16a
  • 10/100 Ethernet

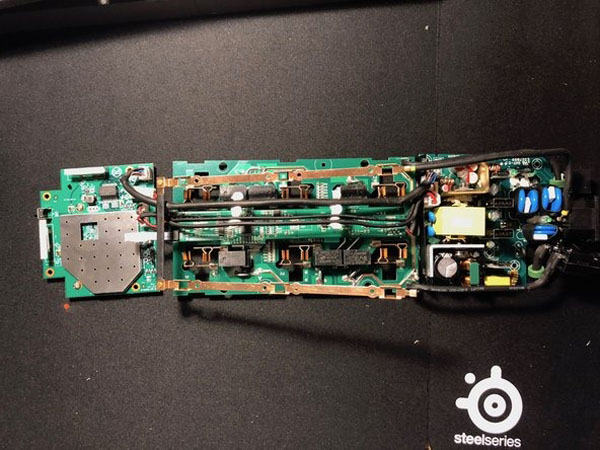

Bước 4:

  • Lắp ráp nhấc ra như một mảnh duy nhất sau khi tháo ốc vít
  • Bảng mạch wifi và ăng ten được đặt càng xa càng tốt từ nguồn điện để tránh nhiễu.

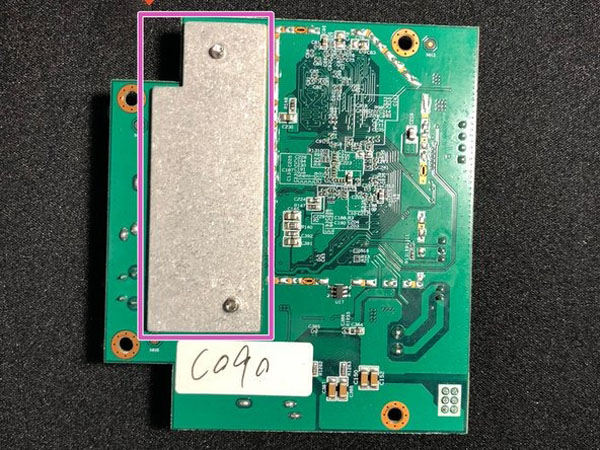

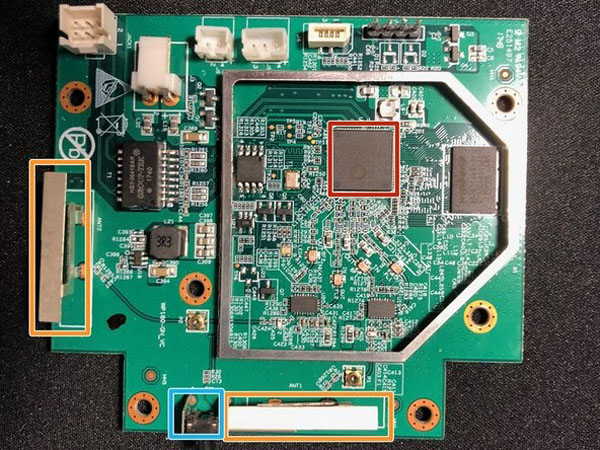

Bước 5: Bảng Wifi

  • Qualcomm – QCA9531
    • CPU 560 Mhz (Không quá tồi cho một số ổ cắm)
    • Wifi 2×2 B / G / N 2.4 Ghz
  • Ăng-ten
  • Nút reset
  • Tản nhiệt

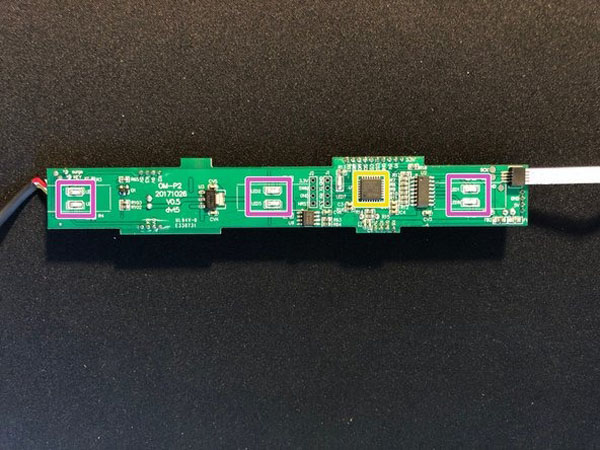

Bước 6: Bảng điều khiển đầu ra

  • STM8S00 – Vi điều khiển 16Mhz
  • Đèn LED trạng thái ổ cắm

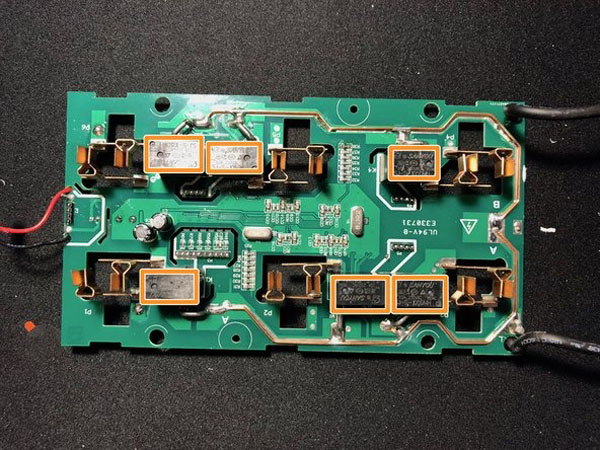

Bước 7: Bảng mạch

  • Rơle 10A

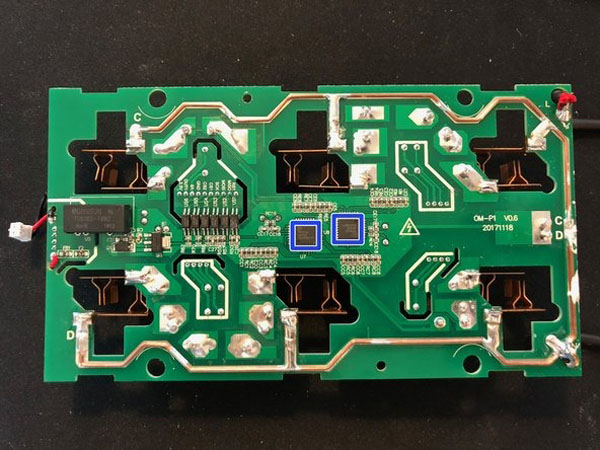

  • IC đo sáng 3 pha Renergy RN7302

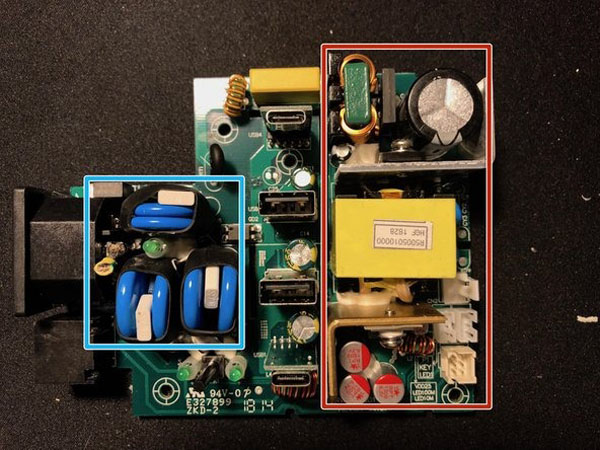

Bước 8:

  • Mạch ức chế
  • Bộ chuyển đổi DC 120VAC sang 5V chất lượng cao
