Một cái nhìn bên trong Camera an ninh Arlo Ultra

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Camera an ninh HDR không dây Arlo Ultra 4K của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

5/5 - (5 bình chọn)

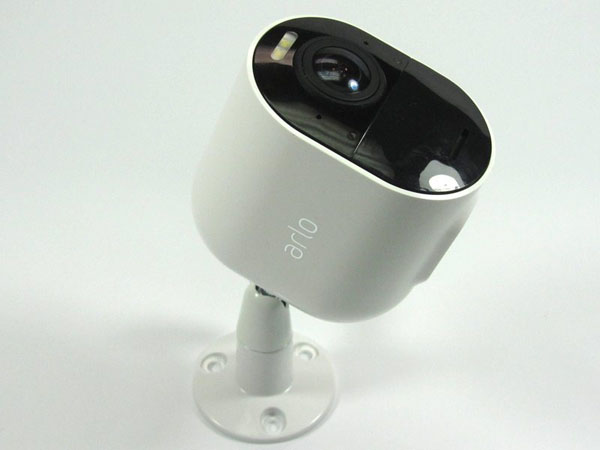

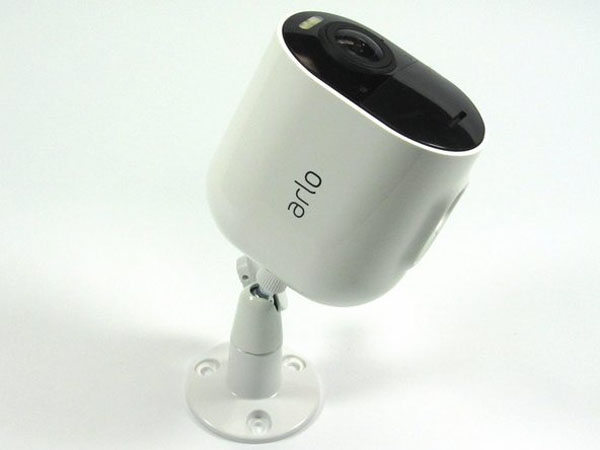

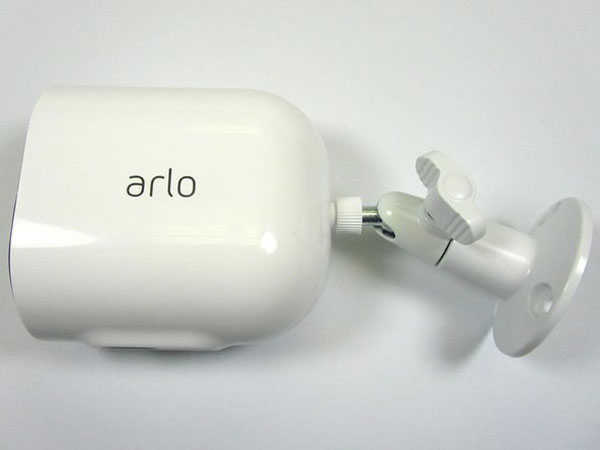

Bước 1:

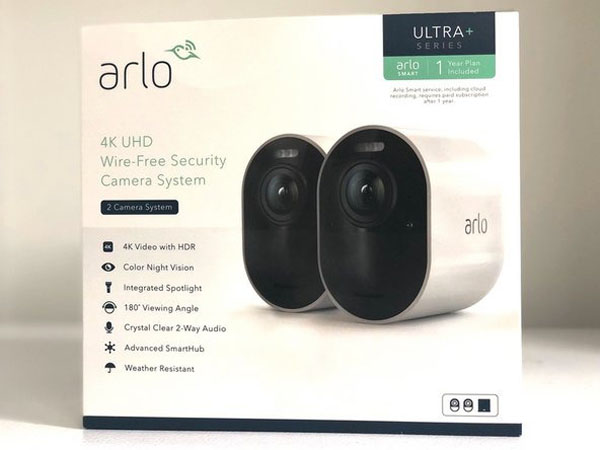

  • Tính năng, đặc điểm:

    • Video 4K có HDR

    • Tầm nhìn ban đêm màu

    • Tiêu điểm tích hợp

    • Góc nhìn 180 °

    • Crystal Clear Âm thanh 2 chiều

    • Chống chịu thời tiết

    • SmartHub nâng cao

Bước 2:

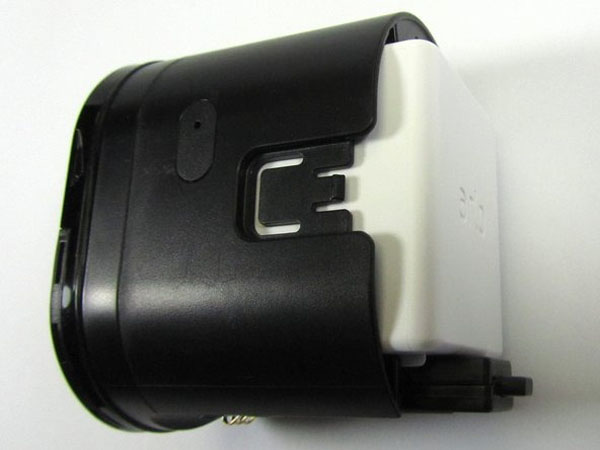

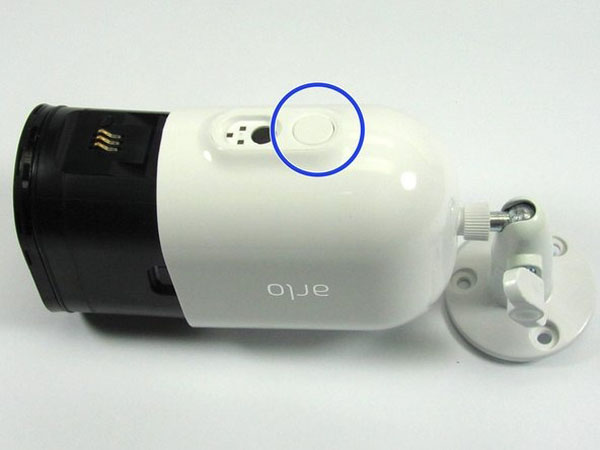

  • Để mở Camera Arlo Ultra, nhấn Nút ở phía dưới và kéo Mặt camera (Thân máy ảnh) ra khỏi Vỏ máy ảnh

  • Đặt Vỏ máy ảnh sang một bên. Nó sẽ không cần thiết cho phần còn lại của Teardown

Bước 3:

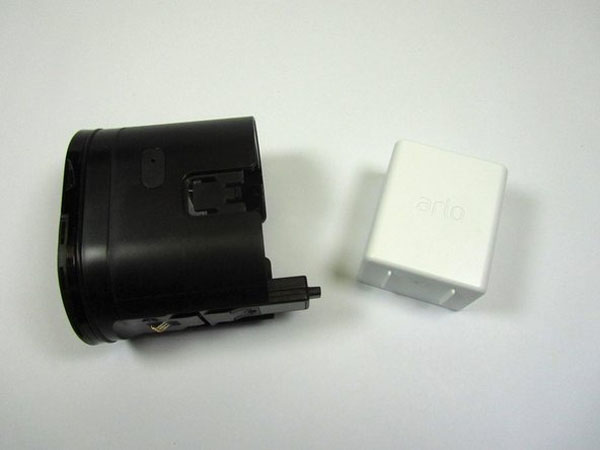

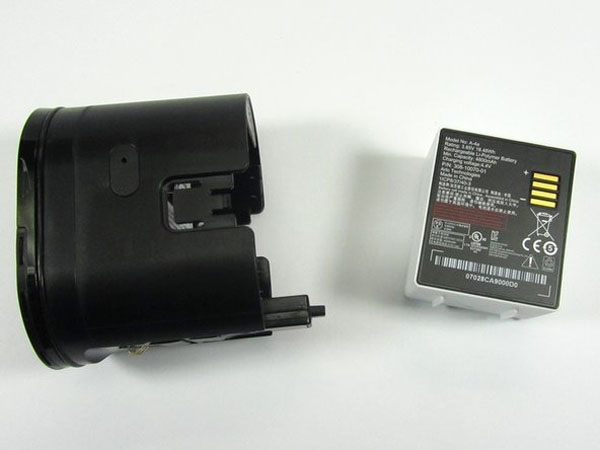

  • Tháo pin ra khỏi Thân máy ảnh bằng cách nhẹ nhàng kéo Pin ra khỏi Thân máy ảnh

  • Dung lượng pin là 4800mAh

Bước 4:

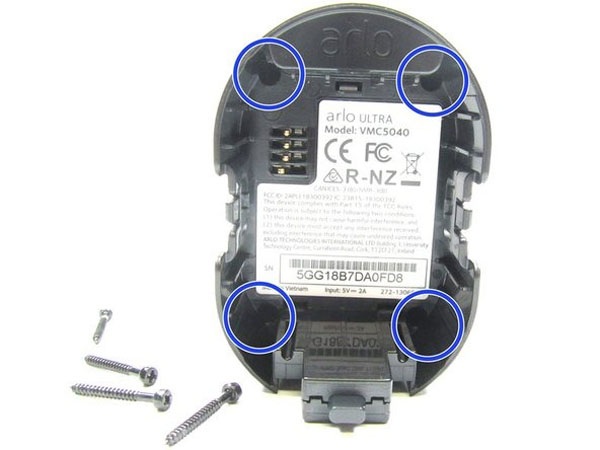

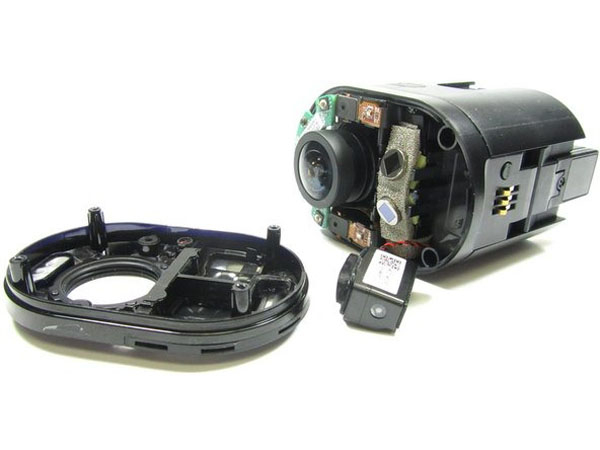

  • Để tháo Tấm mặt máy ảnh khỏi Thân máy ảnh, hãy tháo bốn ốc vít PH00 trong Vùng ngăn chứa pin để bảo vệ Tấm mặt máy ảnh vào Thân máy ảnh

  • Sử dụng Công cụ Spudger để bật ra Tấm mặt máy ảnh

Bước 5:

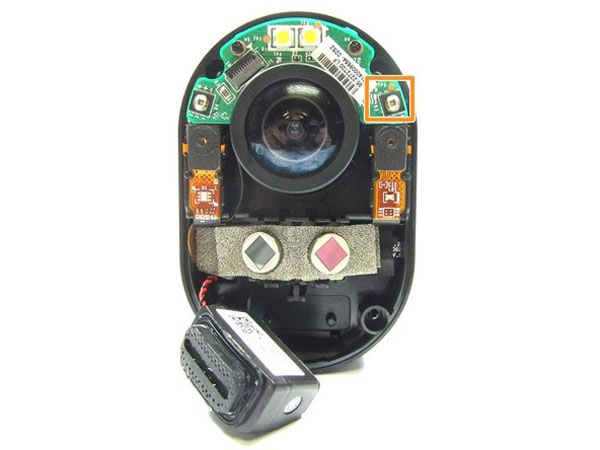

  • Với tấm mặt máy ảnh được gỡ bỏ, chúng ta có cái nhìn đầu tiên về một số thành phần tạo nên Camera Arlo Ultra Security

    • Đèn LED chiếu sáng (400 lumens)

    • Đèn LED hồng ngoại

    • Micrô MEMS âm thanh Vesper VM1010

    • Micro TDK ICS-41350

    • Bên trái, Máy dò ánh sáng. Bên phải, đèn LED nhiều màu

    • PYD1548 / 7660 Excelites Công nghệ cảm biến chuyển động năng lượng thấp

    • Loa / Siren – NG521-0015-01B18100010711

Bước 6:

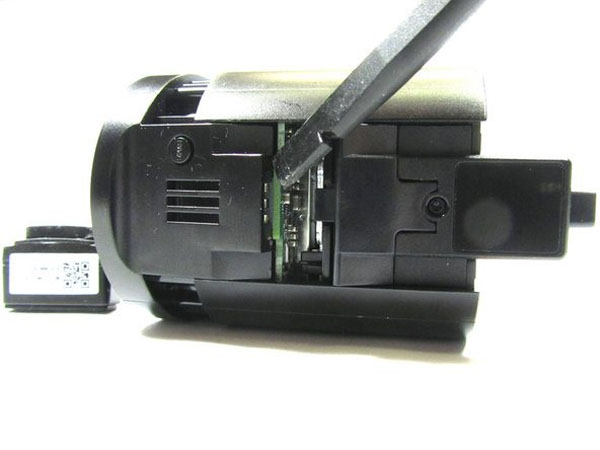

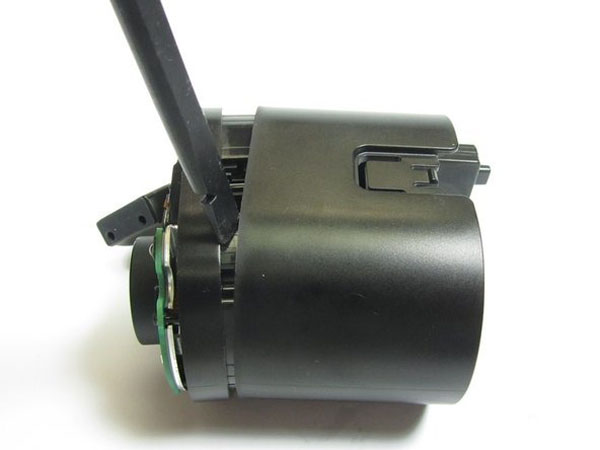

  • Khi đã loại bỏ Tấm mặt máy ảnh, hãy sử dụng Công cụ Spudger để cạy máy ảnh ra khỏi Thân máy ảnh

  • Khi Lắp ráp máy ảnh rời khỏi Thân máy ảnh, hãy sử dụng Công cụ Spudger để chống lại hai tab nhựa ở dưới cùng của Lắp ráp máy ảnh giữ Lắp ráp máy ảnh vào Thân máy ảnh PCB (PCB chính)

  • Kéo hội camera ra khỏi thân hội

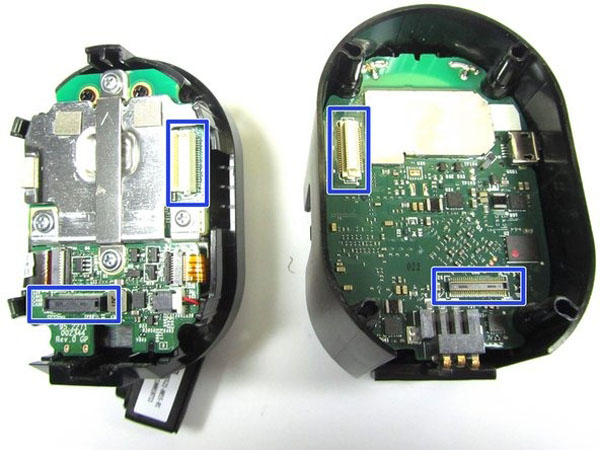

  • Hội nghị máy ảnh được tổ chức tại chỗ bởi các đầu nối lực chèn bằng không vào PCB chính trong thân máy ảnh

Bước 7:

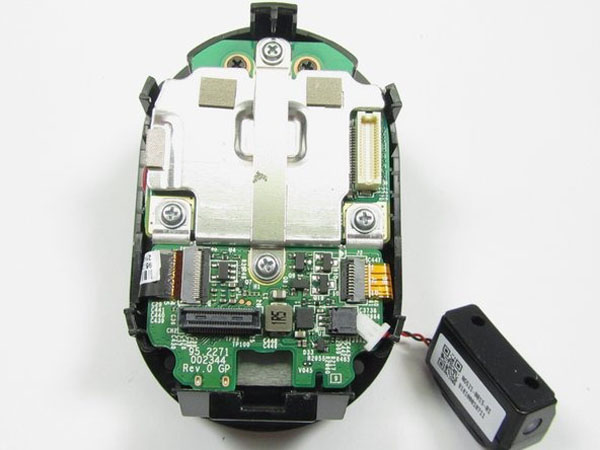

  • Với Công cụ Spudger, rút ​​cáp ra Loa / Còi từ Đầu nối loa

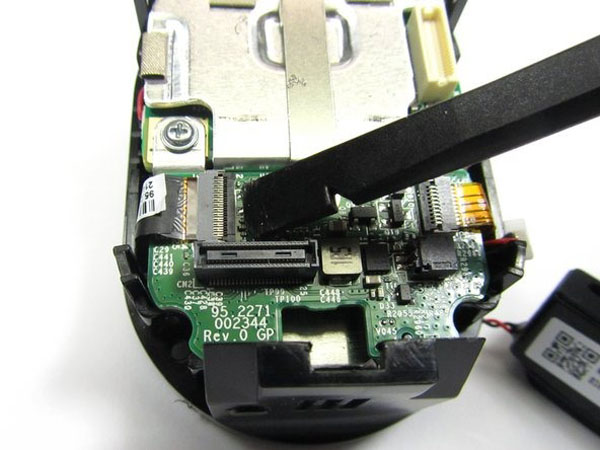

  • Với Công cụ Spudger, giải phóng Cáp Flex được gắn vào PCB nhỏ ở mặt sau của Lắp ráp máy ảnh

Bước 8:

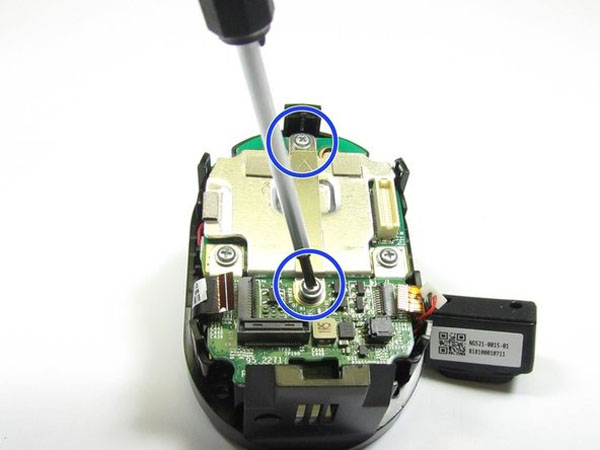

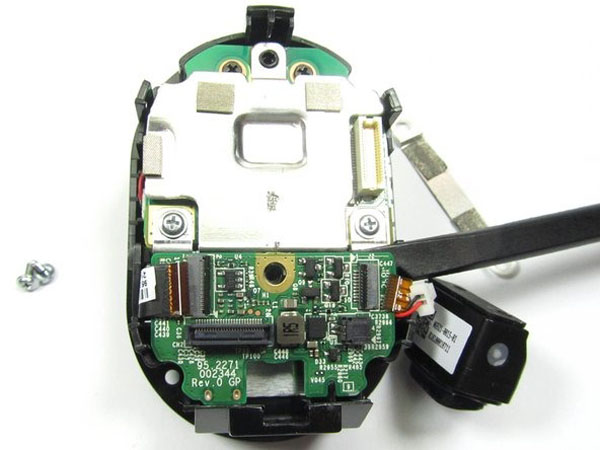

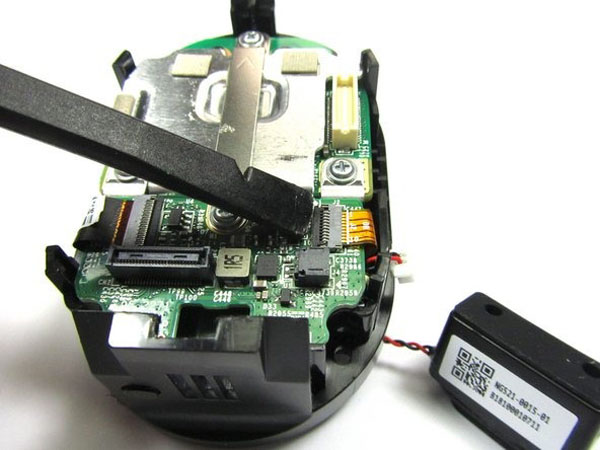

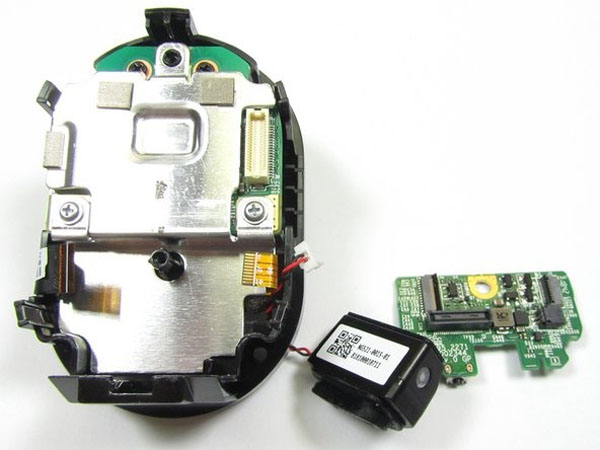

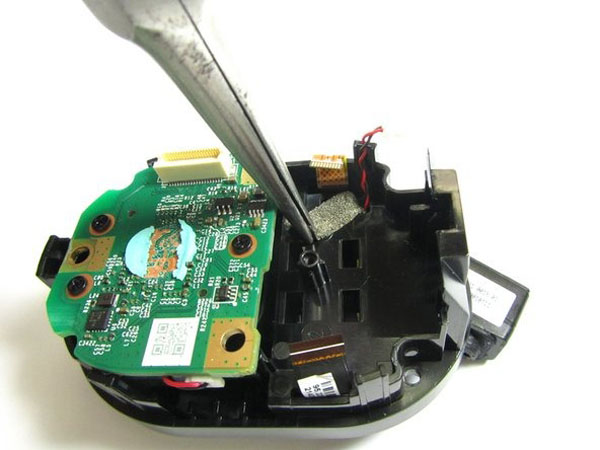

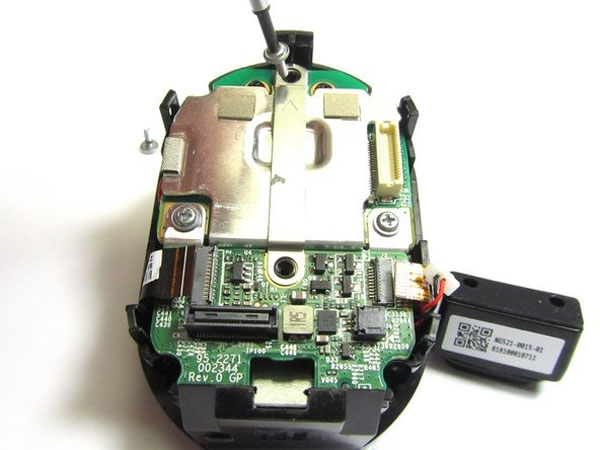

  • Với Cáp Flex được giải phóng từ PCB nhỏ ở mặt sau của Camera Camera, hãy tháo hai ốc vít PH00 giữ Giá đỡ kim loại tại chỗ

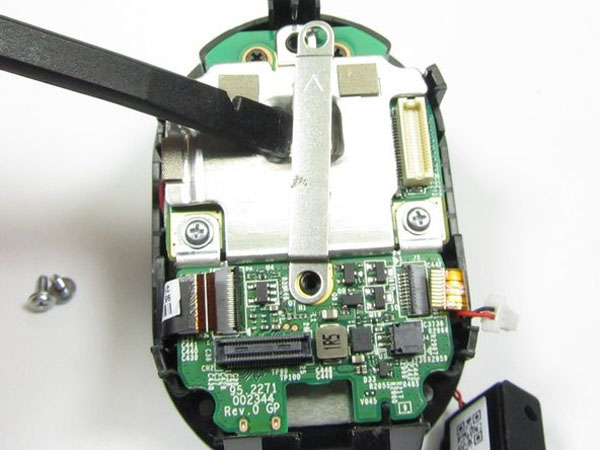

  • Sử dụng Công cụ Spudger để bật Khung kim loại

Bước 9:

  • Với Công cụ Spudger, loại bỏ PCB nhỏ ở mặt sau của Hội máy ảnh

Bước 10:

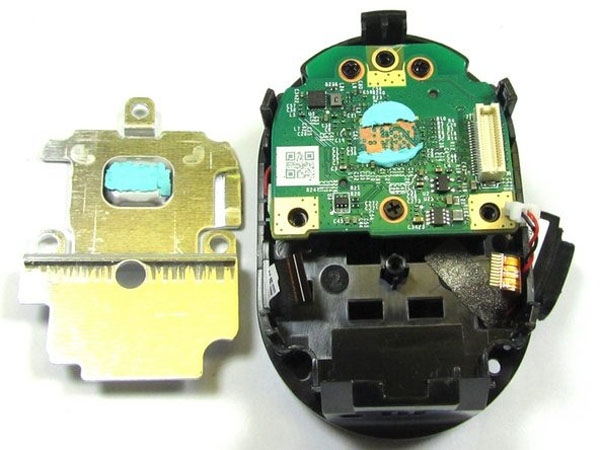

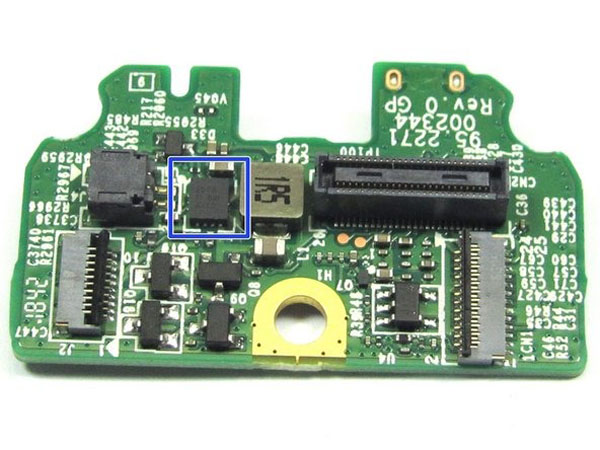

  • Bây giờ PCB nhỏ đã được gỡ bỏ, chúng ta có thể xem lại các thành phần trên PCB. Một số phần không thể được tham chiếu chéo. Vui lòng để lại một bình luận nếu bạn tình cờ biết một phần hoặc một phần.

  • Topside PCB nhỏ

    • Đánh dấu phần U1: 3070, TI 861, AXLY

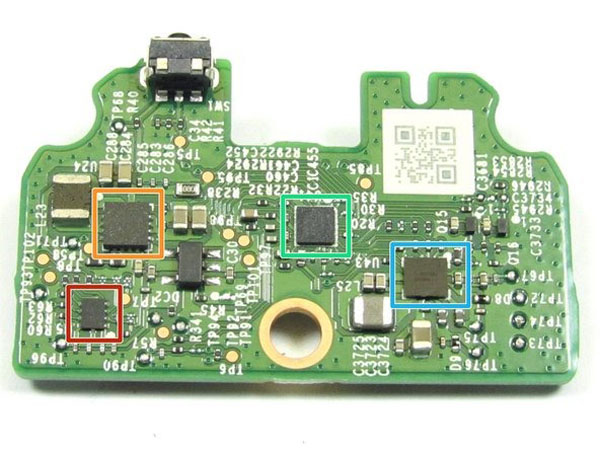

  • Mặt sau PCB nhỏ

    • Đánh dấu phần U24: PA81, TI 686, A6KS

    • Nhóm U41 DSP D2A3X – Âm thanh DSP

    • Đánh dấu phần U5: 18M

    • U43 TI TAS2560 – Ampe âm thanh Mono Class D 5,6W

Bước 11:

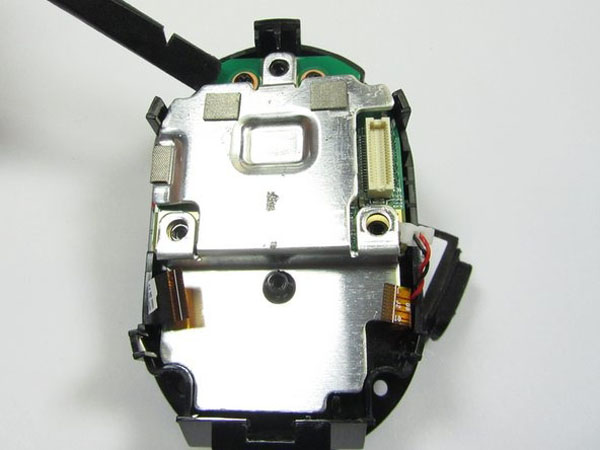

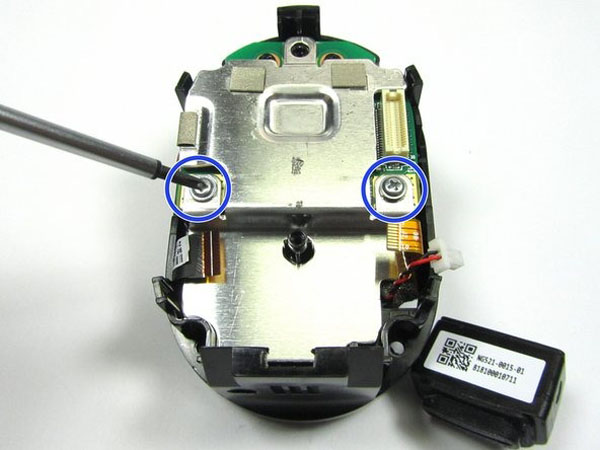

  • Tháo Tấm chắn EMI / Tản nhiệt lớn khỏi mặt sau của Camera Camera bằng cách tháo hai Ốc vít PH00

  • Cẩn thận Khiên EMI / Heatsink lớn từ Camera Lắp ráp bằng Công cụ Spudger

Bước 12:

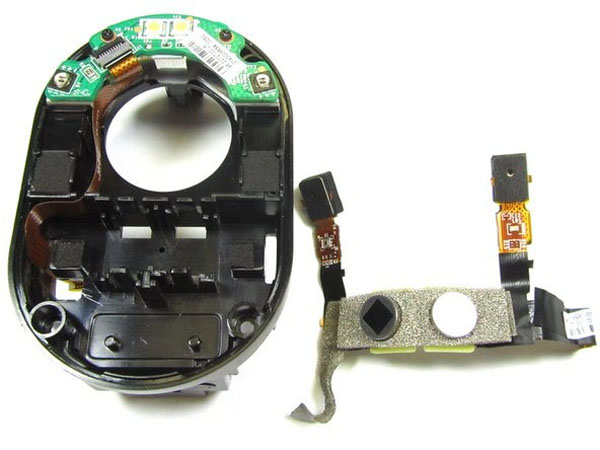

  • Khi đã loại bỏ Khiên EMI / Heatsink lớn, giờ đây chúng ta có thể loại bỏ Flex PCB có chứa Micro, Đầu dò ánh sáng, Đèn LED nhiều màu và Cảm biến Pir

  • Sử dụng một cặp kìm mũi kim dài để kéo Băng kim loại từ mặt sau của Thân máy ảnh.

  • Từ mặt trước của Thân máy ảnh, kéo Băng che chắn kim loại qua lỗ đến mặt sau của Thân máy ảnh

  • Sử dụng Công cụ Spudger để nhẹ nhàng rút ra Flex PCB. Flex PCB được giữ cố định bằng băng dính hai mặt

  • Loa / Siren cũng có thể được gỡ bỏ sau khi gỡ bỏ Metal Shield Tape bằng cách kéo cáp loa qua lỗ giữa mặt sau và mặt trước của Thân máy ảnh đã bị băng Metal Shield chiếm giữ

Bước 13:

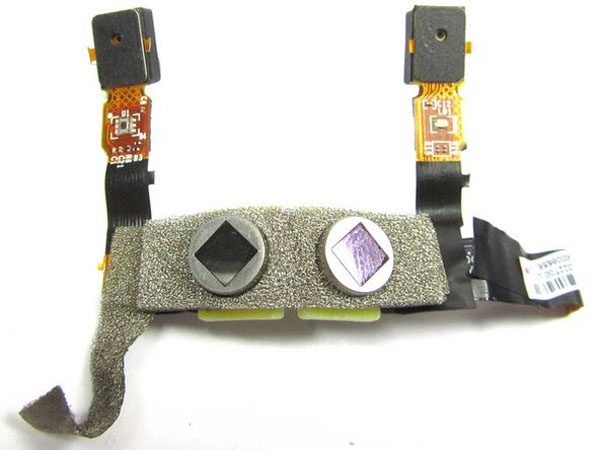

  • Sau khi tháo Flex Flex, hãy tháo Metal Shield Tape khỏi Flex PCB

Bước 14:

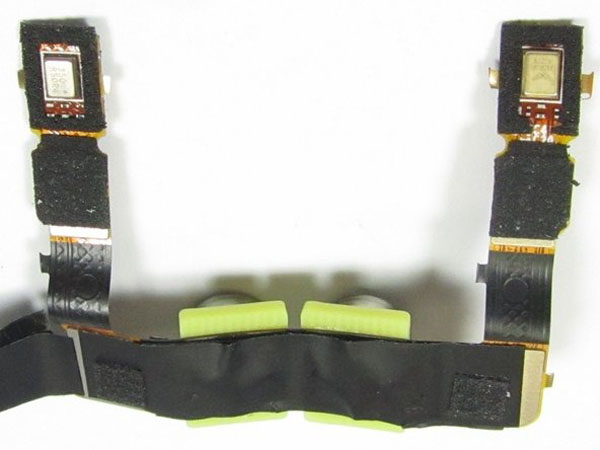

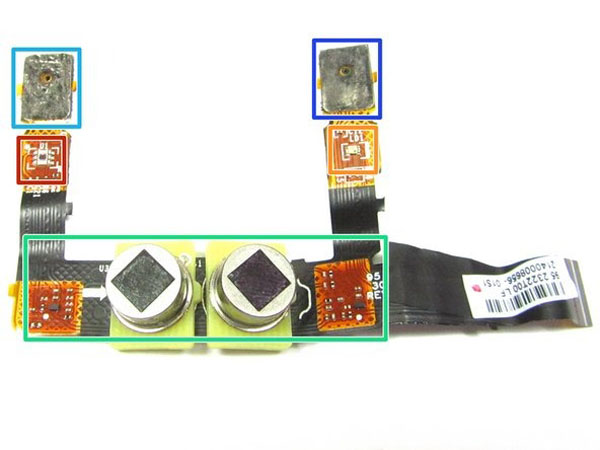

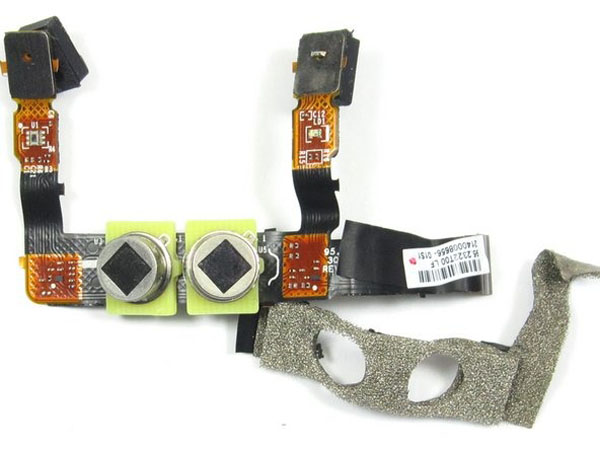

  • Với Băng kim loại được gỡ bỏ và Băng keo bị loại bỏ, các thành phần trên Flex PCB có thể được xem xét

    • Micrô MEMS âm thanh Vesper VM1010

    • Micro TDK ICS-41350

    • Máy dò ánh sáng

    • Đèn LED nhiều màu

    • PYD1548 Excelites Tech Cảm biến chuyển động công suất thấp

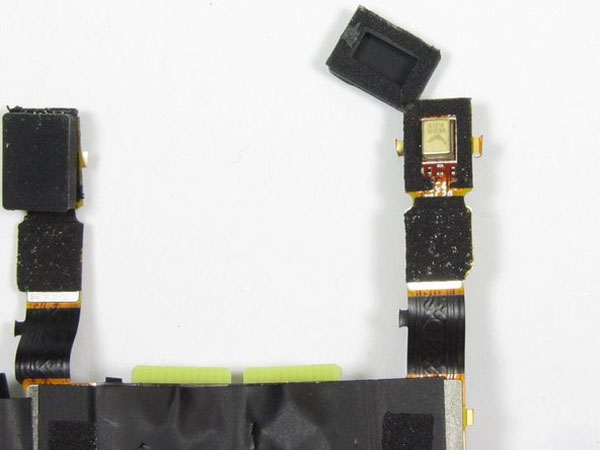

  • Flex PCB có băng xốp ở cả hai mặt và nắp cao su bao quanh mỗi micrô. Có thể gỡ bỏ Băng keo và Mũ cao su để cho phép nhìn cận cảnh vào Micrô

Bước 15:

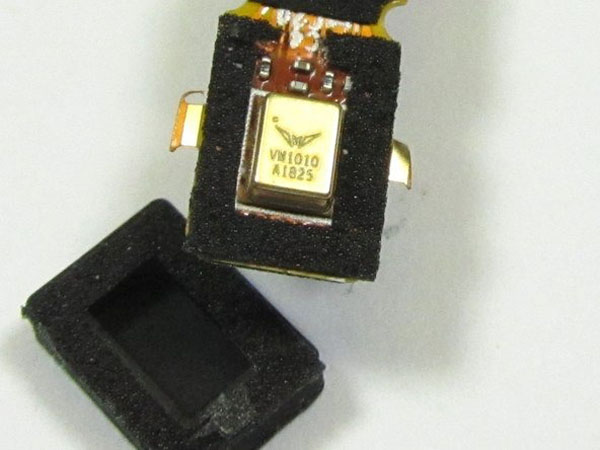

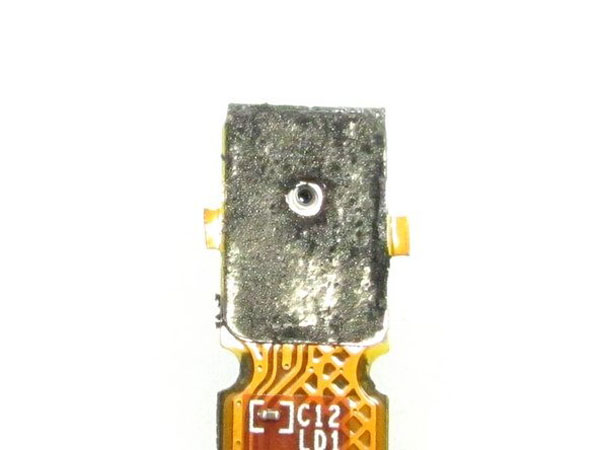

  • Mặt trước và mặt sau Đóng lên Chế độ xem của micrô bên phải trên Flex PCB

    • Micrô MEMS âm thanh Vesper VM1010

Bước 16:

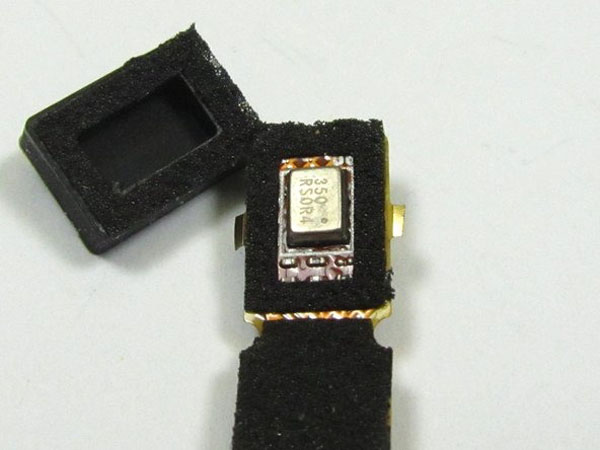

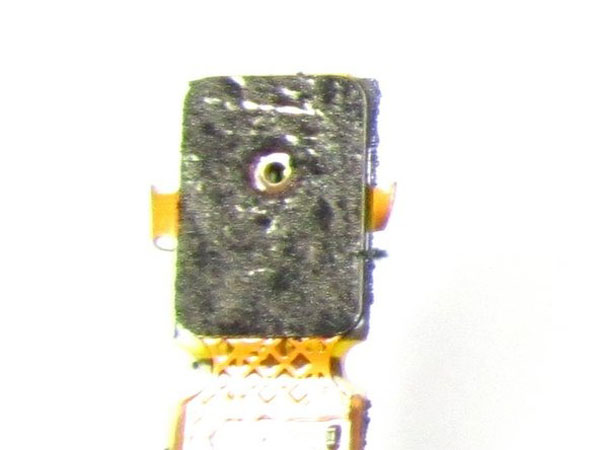

  • Mặt trước và mặt sau Đóng lên Chế độ xem của micrô bên trái trên Flex PCB

    • Micro TDK ICS-41350

Bước 17:

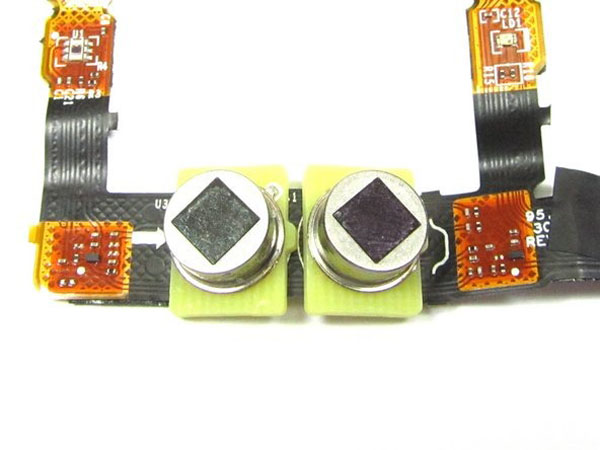

  • Cảm biến Pir, Đầu dò ánh sáng và Đèn LED Mutli Màu Đóng lên Xem

Bước 18:

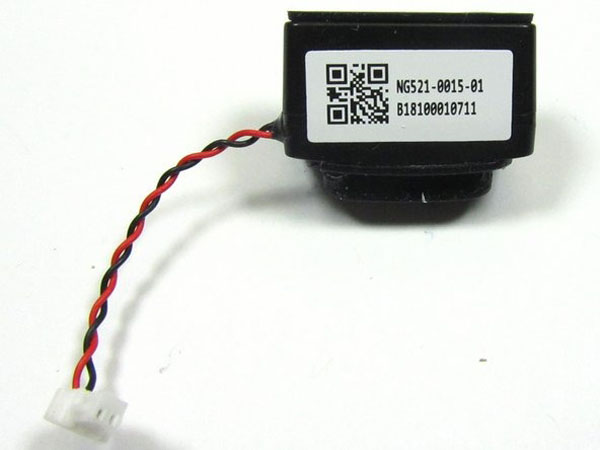

  • Đóng Lên Xem của Loa / Siren

    • NG521-0015-01B18100010711

Bước 19:

  • Sau khi đã loại bỏ Flex PCB, Camera Lens cộng với Cảm biến hình ảnh PCB có thể được kéo ra khỏi Thân máy ảnh

Bước 20:

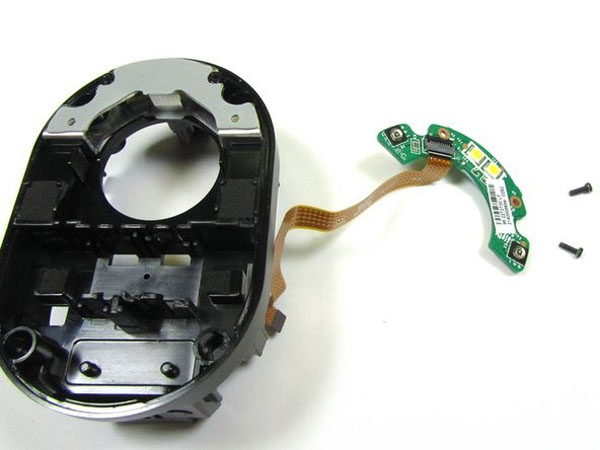

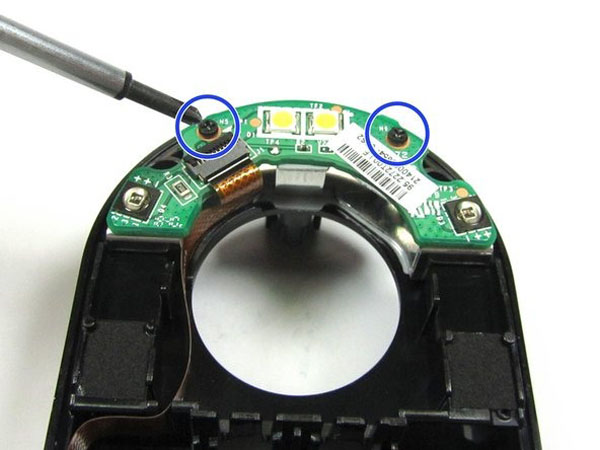

  • Sử dụng Công cụ PH00, để tháo hai ốc vít giữ Đèn LED Ánh sáng Điểm và Đèn LED Hồng ngoại PCB vào Thân máy ảnh

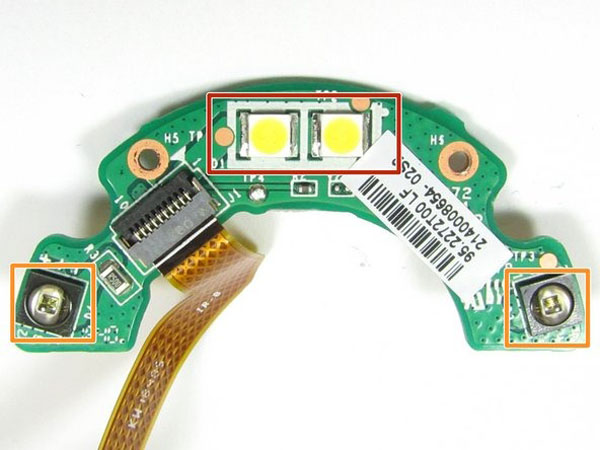

  • Cận cảnh đèn LED chiếu sáng điểm và đèn LED ánh sáng hồng ngoại

    • Ánh sáng tại chỗ (400 Lumens)

    • Đèn LED hồng ngoại

Bước 21:

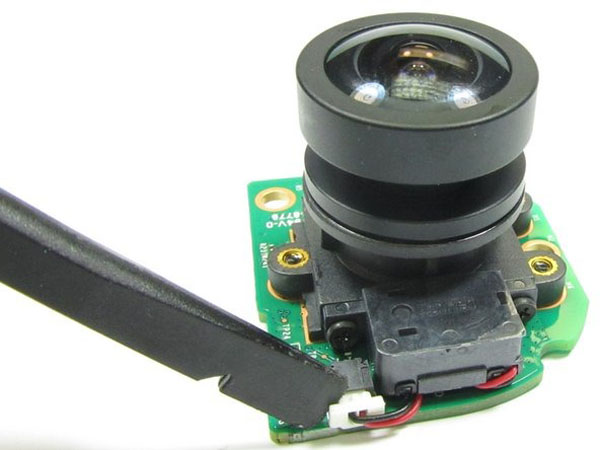

  • Sử dụng Công cụ Spudger để phát hành Cáp điều khiển động cơ lấy nét cơ của máy ảnh

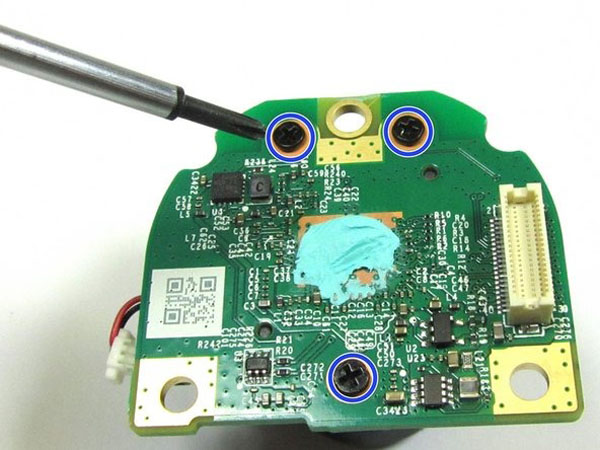

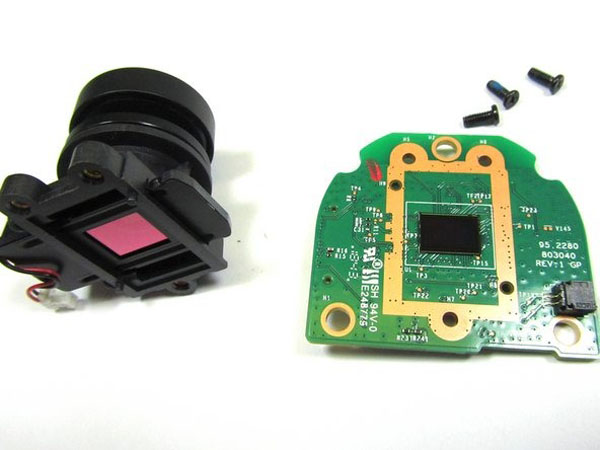

  • Sử dụng Công cụ PH00 để tháo ba ốc vít giữ Ống kính máy ảnh sang PCB cảm biến hình ảnh

Bước 22:

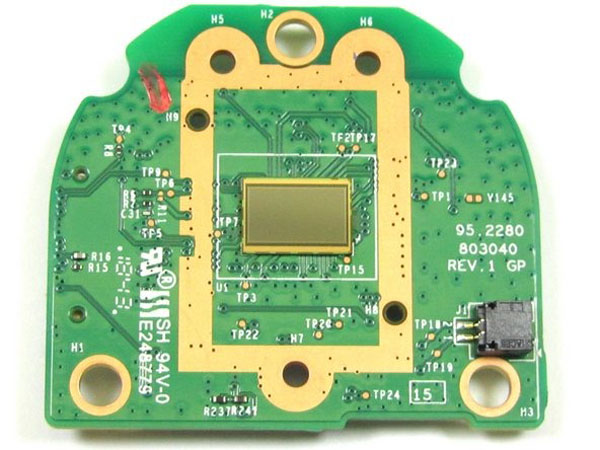

  • Đóng Lên Xem của cảm biến hình ảnh 4K PCB.Cảm biến hình ảnh không có số phần có thể được tham chiếu chéo. Để lại một bình luận, nếu bạn biết số phần của Cảm biến hình ảnh.

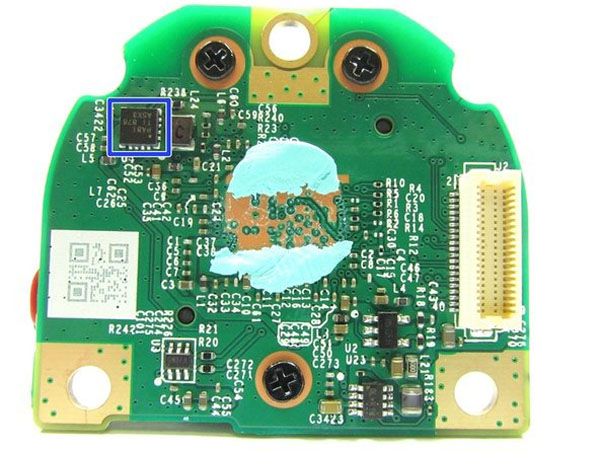

  • Đóng Lên Xem mặt sau của Cảm biến hình ảnh PCB

    • Đánh dấu phần U4: PA81, TI 878, A5X3

    • Vui lòng để lại một bình luận nếu bạn biết số phần cho U4

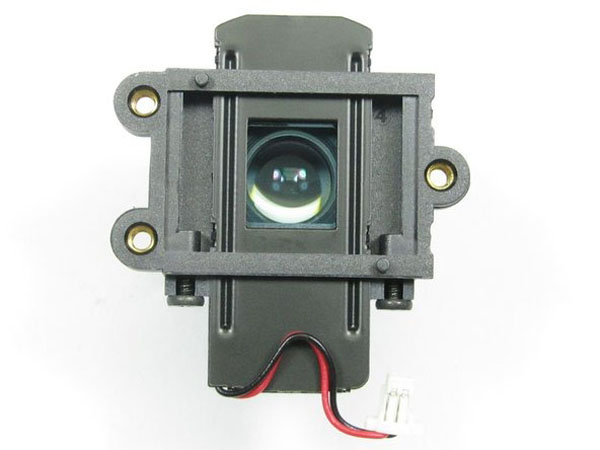

  • Đóng lên Xem của ống kính máy ảnh

Bước 23:

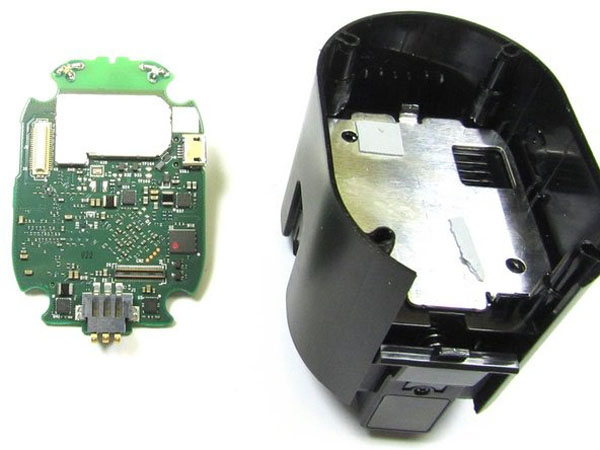

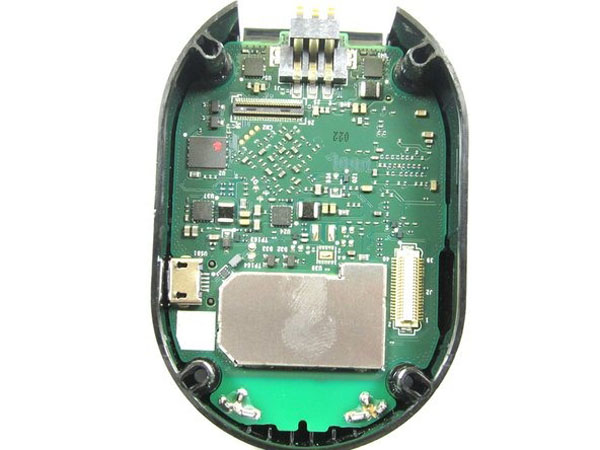

  • Loại bỏ PCB chính khỏi Thân máy ảnh bằng cách nhẹ nhàng sử dụng Công cụ Spudger

Bước 24:

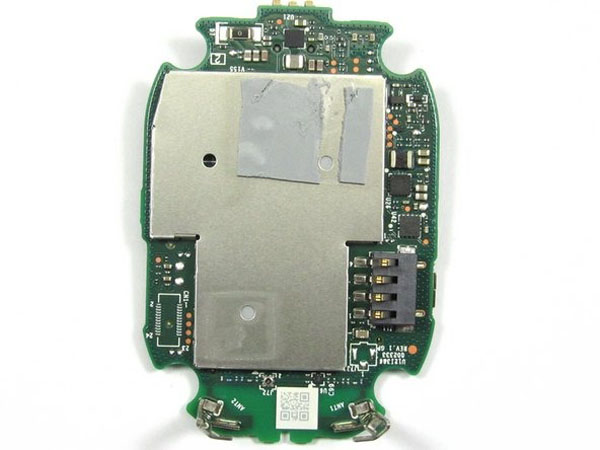

  • PCB chính có EMI / Heatsink Shielding ở mặt trước và mặt sau

Bước 25:

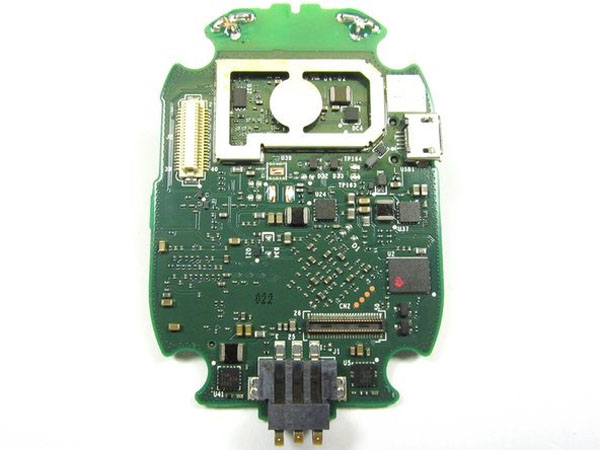

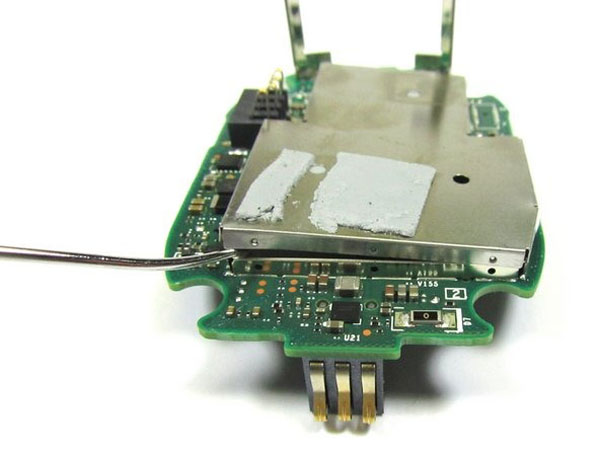

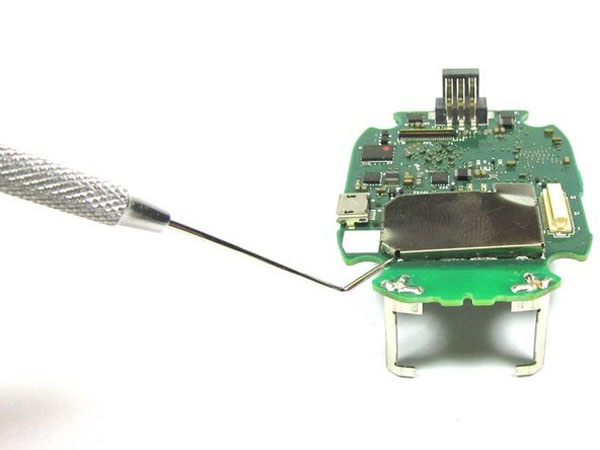

  • EMI / Heatsink Shield nhỏ không được hàn và có thể dễ dàng gỡ bỏ bằng Công cụ chọn nha khoa

  • Sử dụng Công cụ chọn nha khoa để nâng cao các cạnh của EMI / Heatsink Shield

  • Khi EMI / Heatsink Shield đã được nới lỏng, nó có thể dễ dàng bị kéo ra khỏi phần còn lại của con đường

Bước 26:

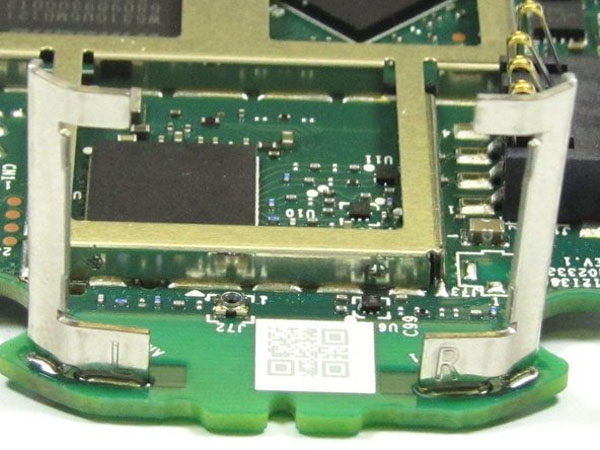

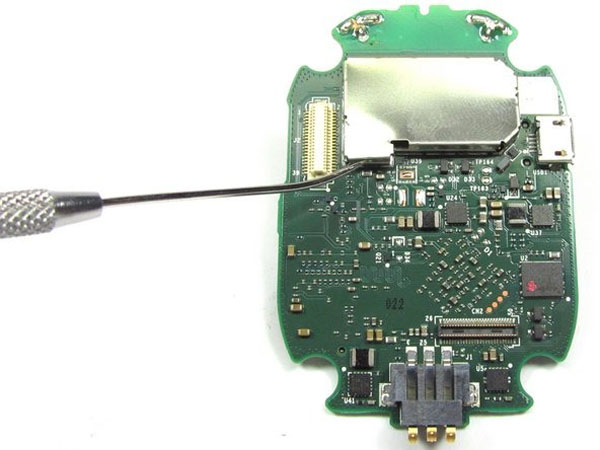

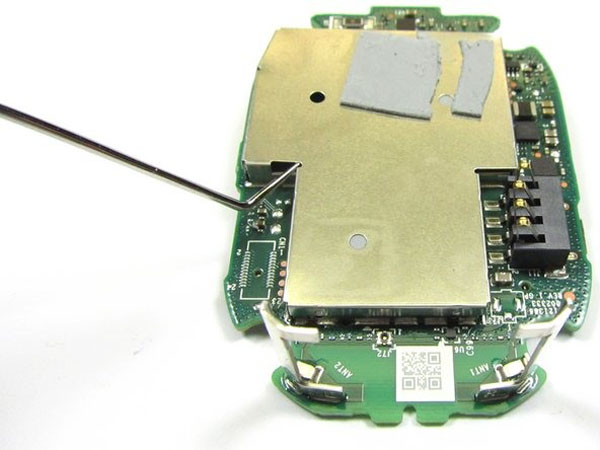

  • Khiên EMI / Heatsink lớn không được hàn và có thể dễ dàng gỡ bỏ bằng Công cụ chọn nha khoa

  • Sử dụng Công cụ chọn nha khoa để nâng cao các cạnh của EMI / Heatsink Shield

  • Khi EMI / Heatsink Shield đã được nới lỏng, nó có thể dễ dàng bị kéo ra khỏi phần còn lại của con đường

Bước 27:

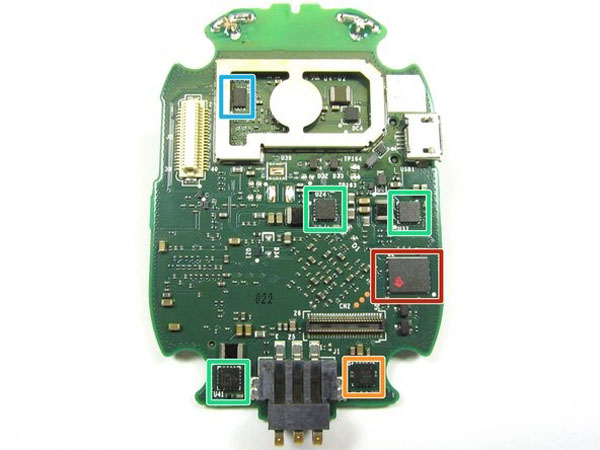

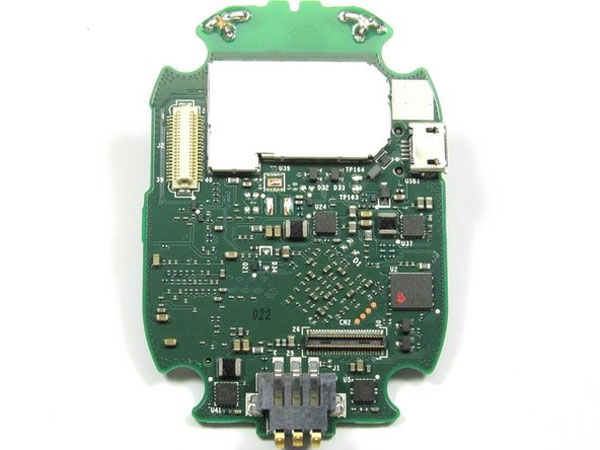

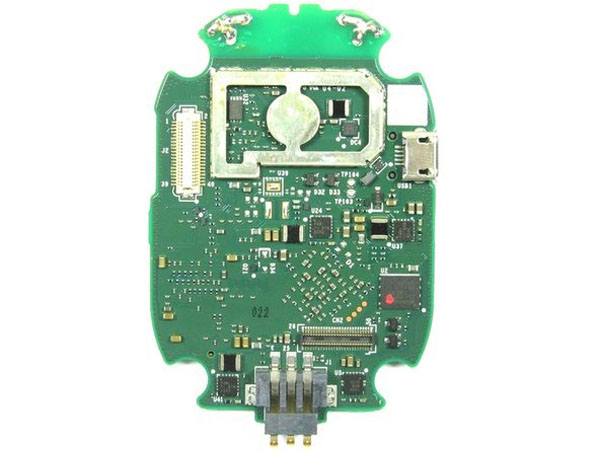

  • Mặt trước PCB chính Đóng lên Xem. Vui lòng để lại nhận xét nếu bạn biết thông tin về U5, U41, U37, U24, U32

    • U2 – Flash SPI Winbond 128m-bit, W25Q128FWP6

    • Đánh dấu phần U5: 1200, P68, AC5F

    • Đánh dấu phần U41, U37, U24: PA81, TI 878, A5X2

    • Đánh dấu phần U32: GT, 43, 828

Bước 28:

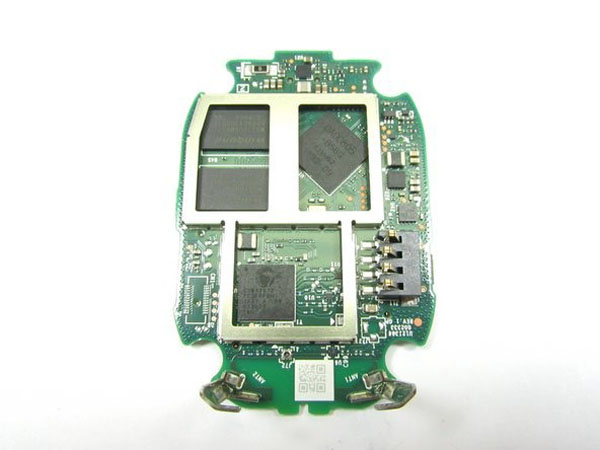

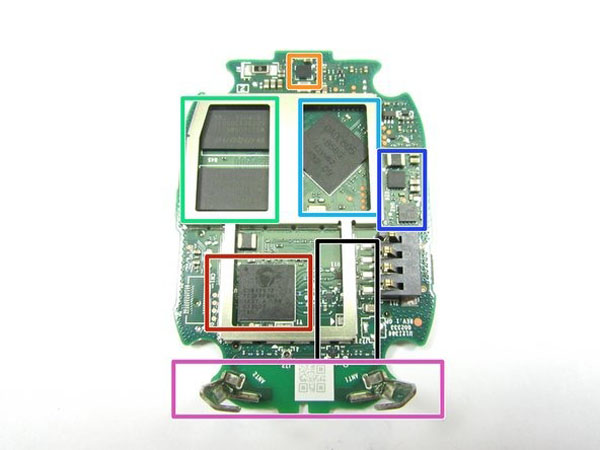

  • Mặt sau PCB chính Đóng lên Xem. Vui lòng để lại nhận xét nếu bạn biết thông tin về U1, U26 và U42

    • Bộ sạc đơn U21 – I2C, TI BQ25898

    • Winbond 8M x 8 Ngân hàng x 16 Bit, W631GU6MB121

    • Đánh dấu phần U1: OA00805-B56G, TIVH62. Xuất hiện là bộ xử lý hình ảnh video

    • U7 – Bộ điều khiển cực thấp Cypress, Bộ điều khiển WiFi / BLuetooth 5.0 802.11a / b / g / n

    • Đánh dấu phần U26 và U42: PA61, TI 871, A241 và 851DD, TI 838, A827

    • Mặt trước RF với Công tắc RF, Bộ lọc Băng thông RF và có thể là RF PA

    • Anten kép WiF / Bluetooth

Bước 29:

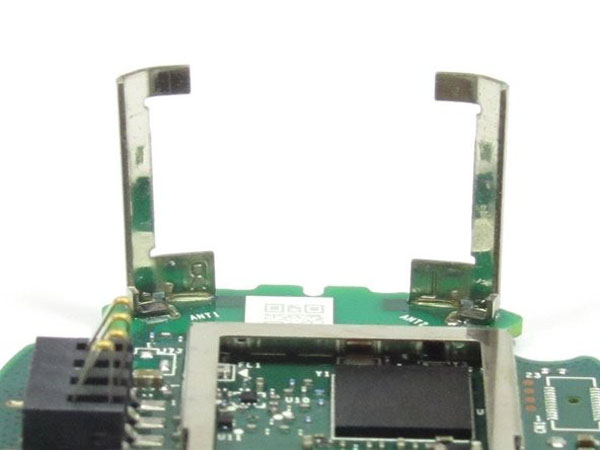

  • Đóng Lên Xem ăng-ten WiFi / Bluetooth

Bước 30:

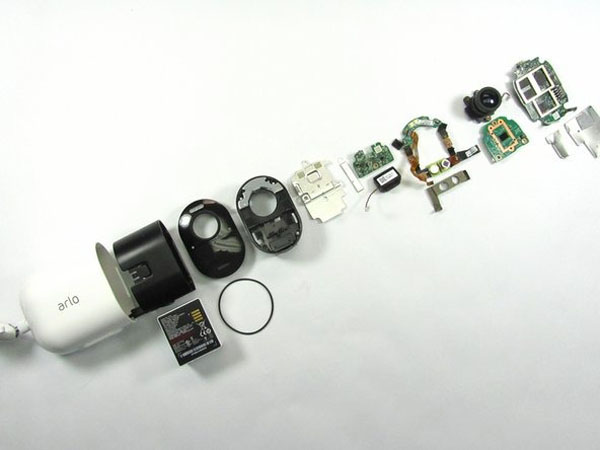

  • Teardown Exploding View của Camera an ninh HDR không dây Arlo Ultra 4K
