Canon PowerShot N – Hướng dẫn tháo lắp

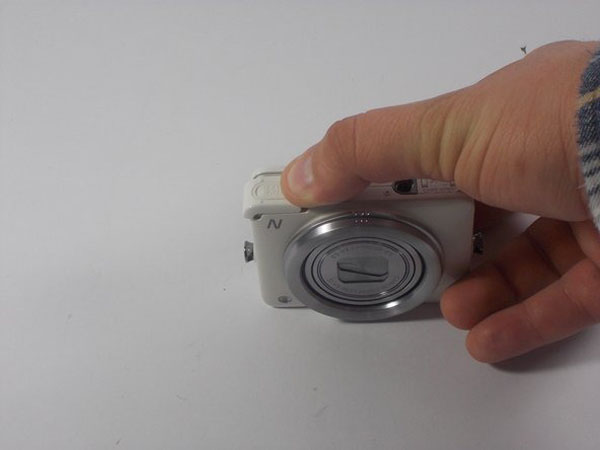

Bước 1:

• Xác định vị trí nắp vỏ pin.

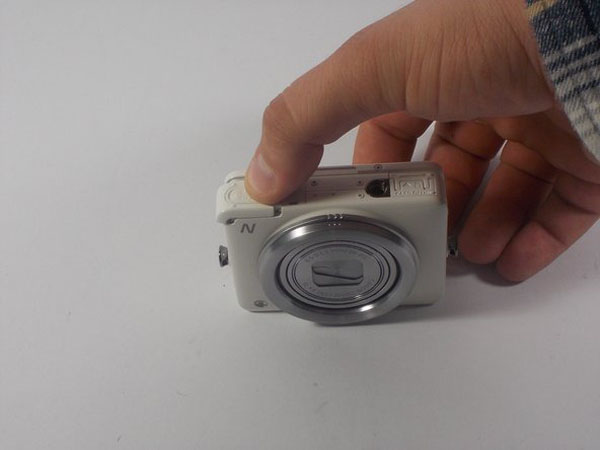

Bước 2:

• Đặt ngón tay lên phần vỏ của vỏ bọc pin và nắp trượt theo hướng được chỉ định.

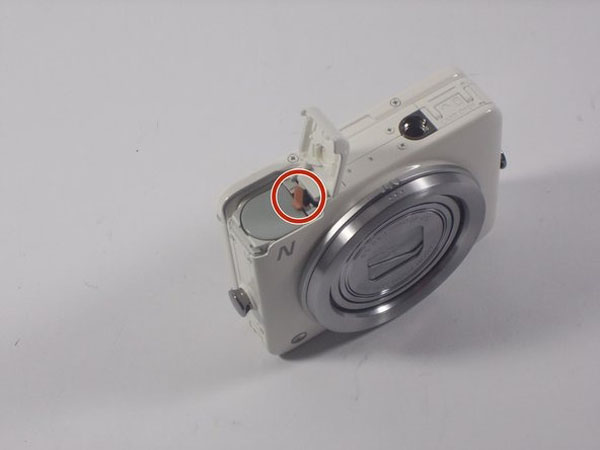

Bước 3:

• Tìm tab màu be và đẩy nó ra khỏi pin.

Bước 4:

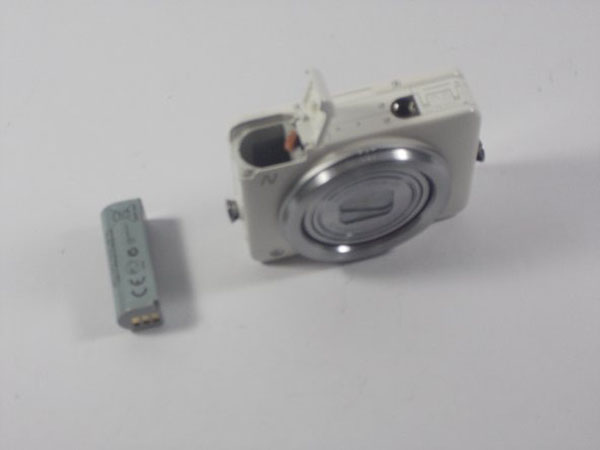

• Tháo pin khỏi khe cắm pin bằng ngón tay.

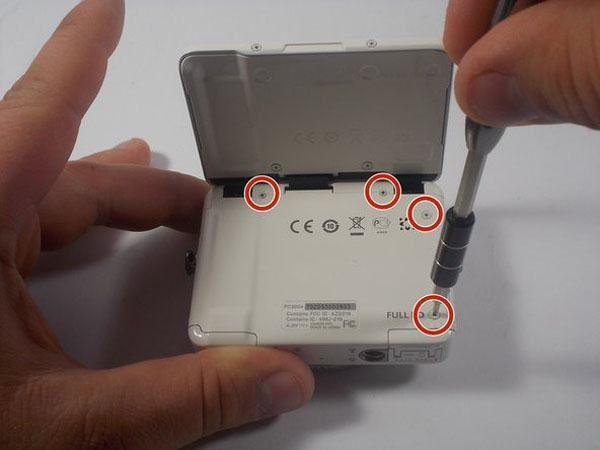

Bước 5:

• Sử dụng tua vít có kích thước PH000, tháo bốn ốc vít bên dưới màn hình.

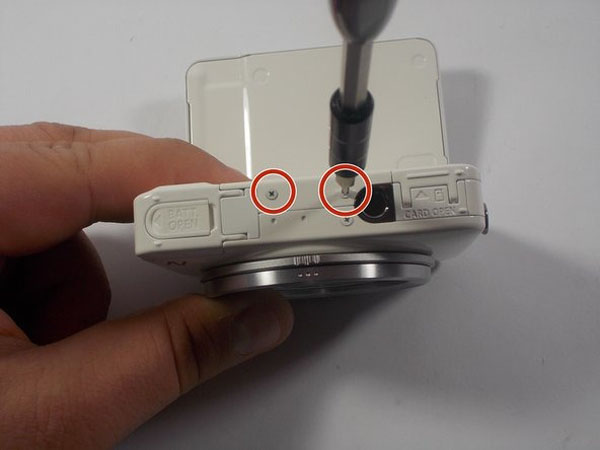

Bước 6:

• Tháo 2 ốc vít ở dưới cùng của máy ảnh.

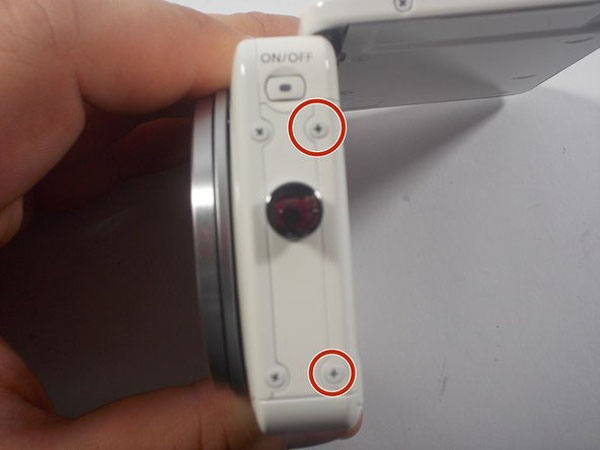

Bước 7:

• Tháo 2 ốc vít ra khỏi máy ảnh bằng các nút bật và tắt.

Bước 8:

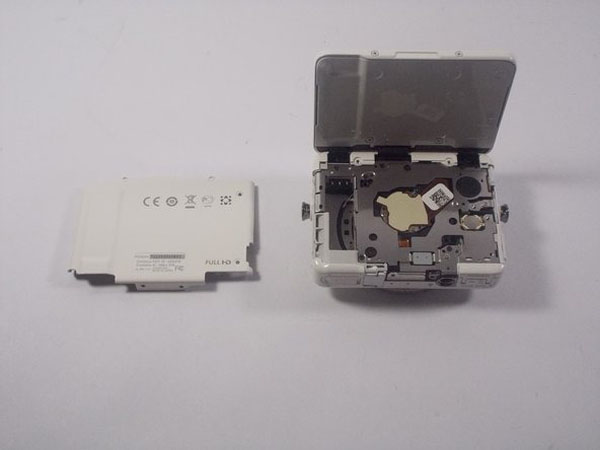

• Tháo tấm sau.

Bước 9:

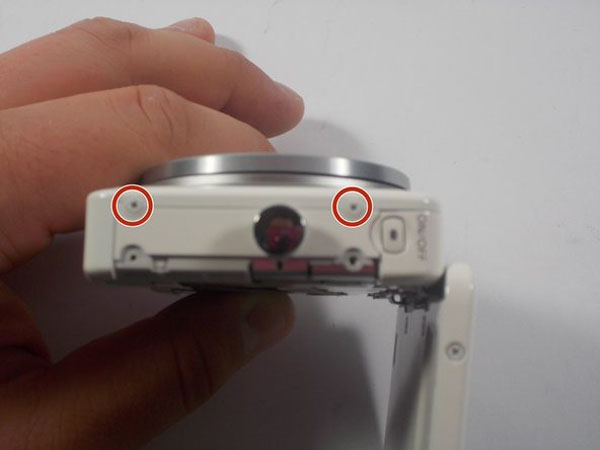

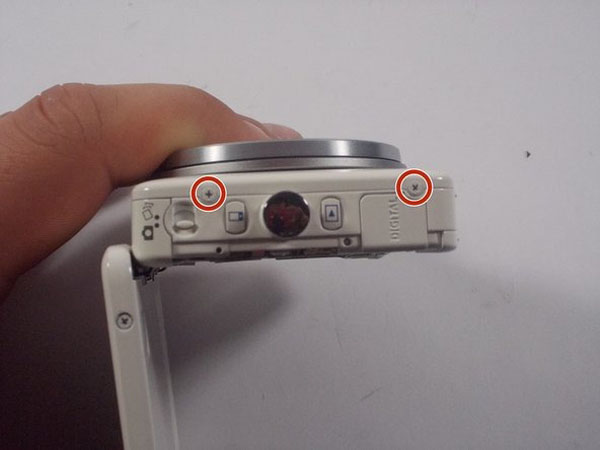

• Định vị 2 ốc vít trên mặt “bật / tắt” của máy ảnh và tháo chúng ra.

Bước 10:

• Định vị 2 ốc vít ở phía bên kia của máy ảnh và tháo chúng ra.

Bước 11:

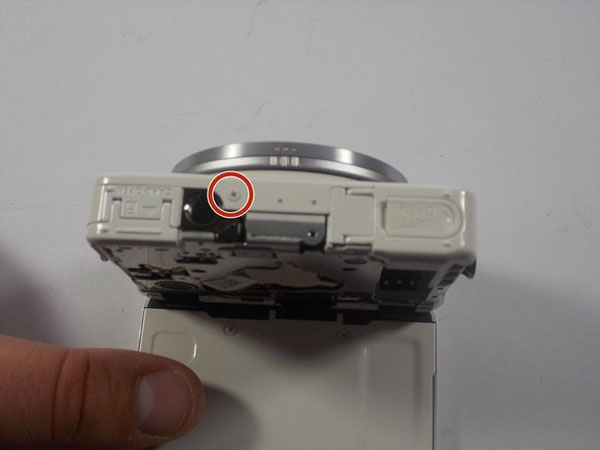

• Tháo một ốc vít ra khỏi đáy máy ảnh.

Bước 12:

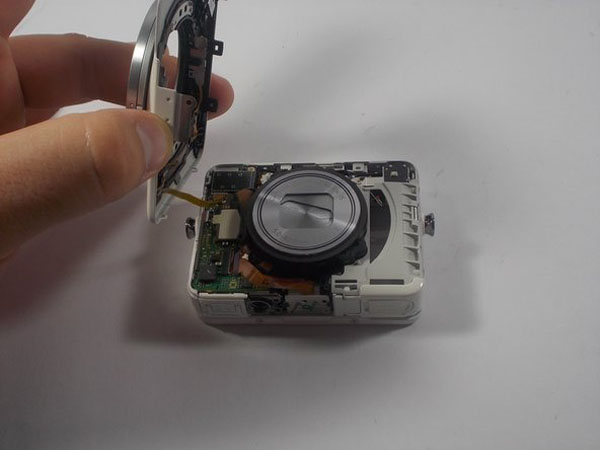

• Tháo tấm phía trước khỏi bo mạch chủ để cáp tiếp xúc với một dải băng.

Bước 13:

• Xác định vị trí cáp ribbon thứ hai.

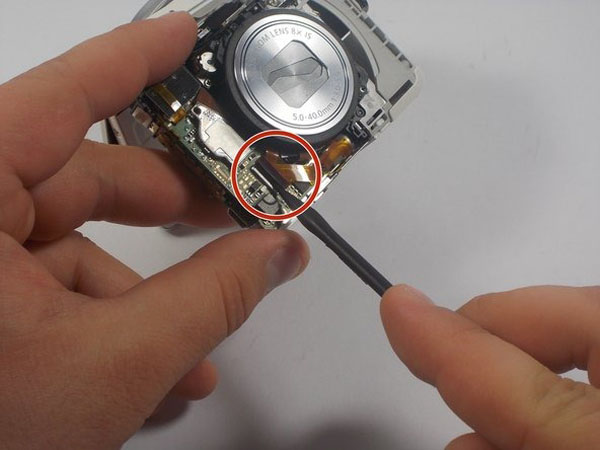

Bước 14:

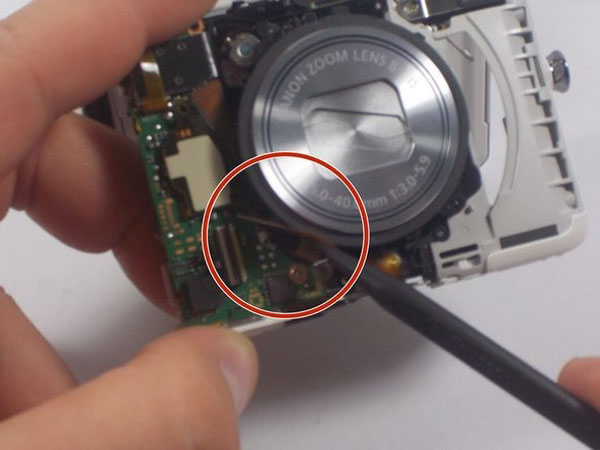

• Sử dụng spudger nhựa, thẻ đẩy để nhả cáp ribbon.

Bước 15:

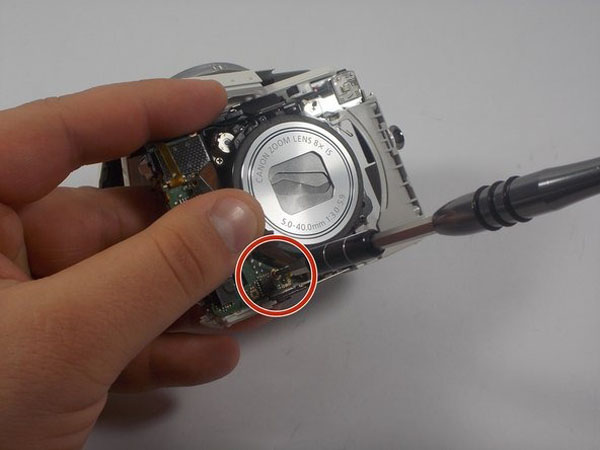

• Xác định vị trí vít dưới cáp ribbon được phát hành và loại bỏ nó.

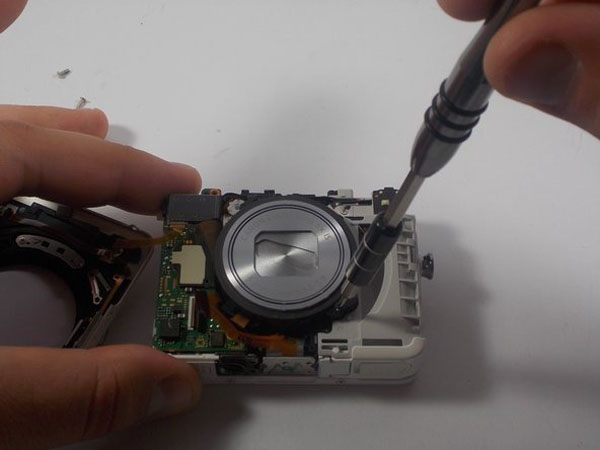

Bước 16:

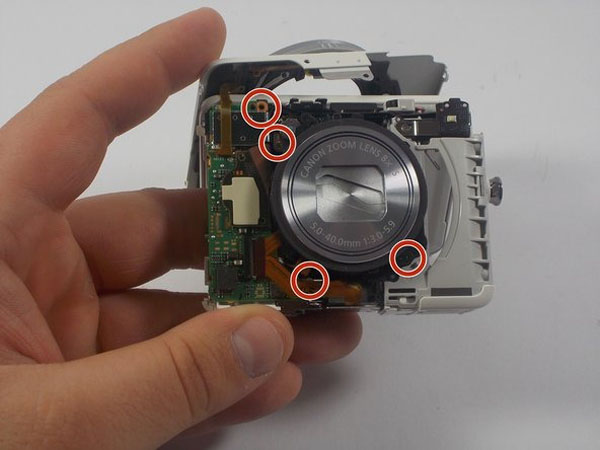

• Khi ống kính camera hướng về phía bạn, hãy tháo 4 vít xung quanh ống kính.

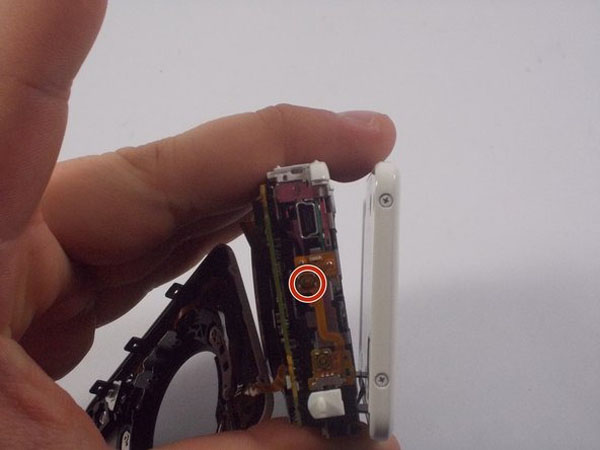

Bước 17:

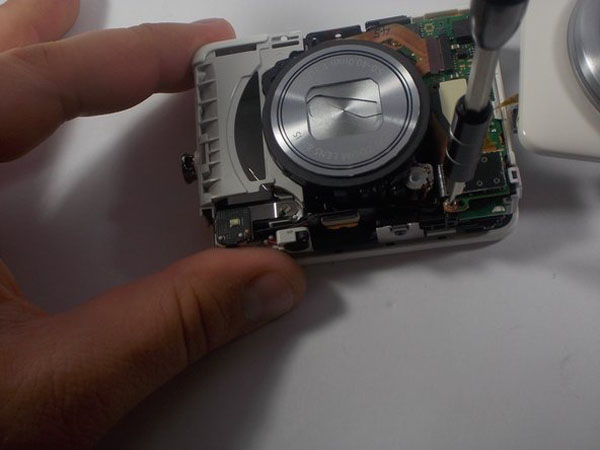

• Lật qua và tháo 1 vít từ bên hông sang các tùy chọn phát lại / điện thoại.

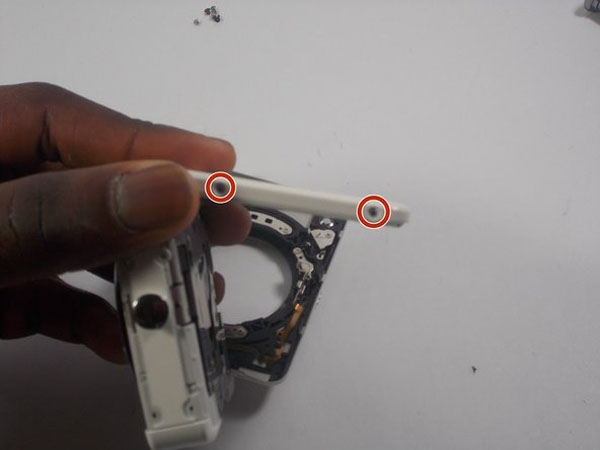

Bước 18:

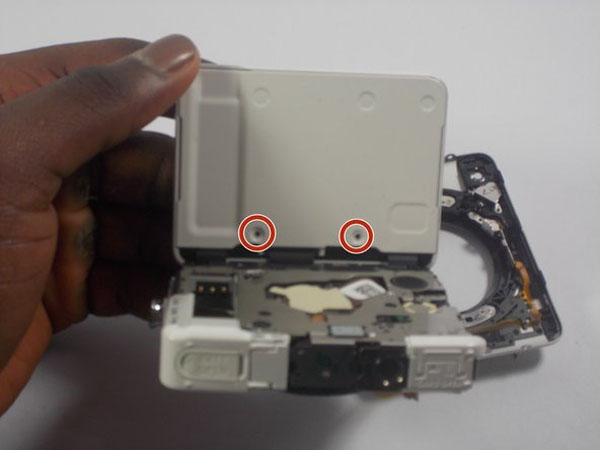

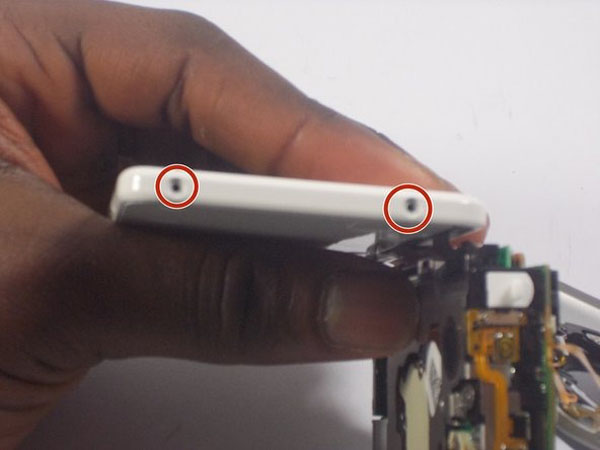

• Tháo 2 ốc vít từ trên cùng, dưới cùng và cả hai mặt của màn hình.

Bước 19:

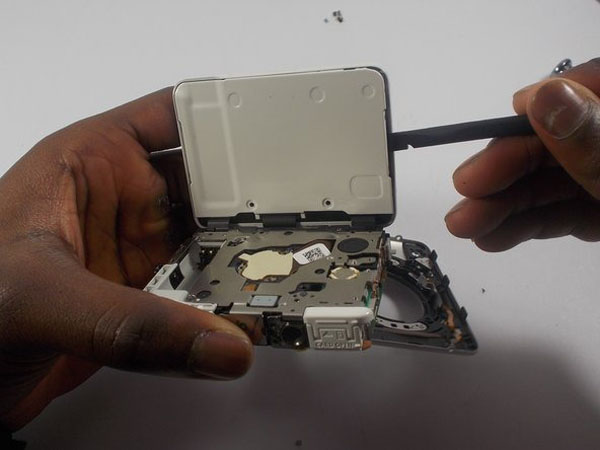

• Kéo nắp trắng cạnh màn hình.

Bước 20:

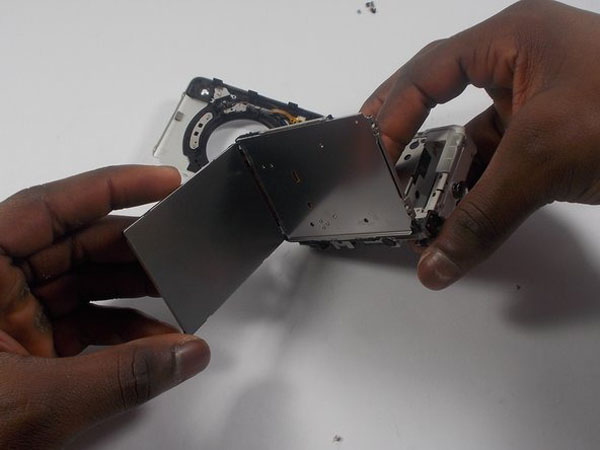

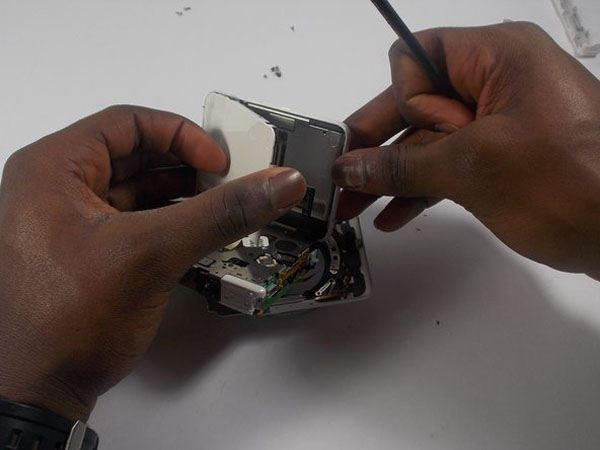

• Tháo tấm kim loại màu trắng phía sau màn hình (tip: cố gắng không uốn cong).

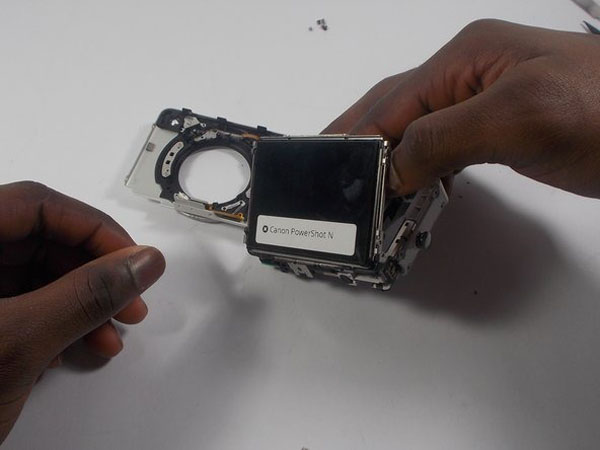

Bước 21:

• Đẩy màn hình LCD ra.
