Mô tả

Để sửa chữa dễ dàng hơn, hãy sử dụng bộ sửa lỗi của chúng tôi và làm theo hướng dẫn ngắn hơn này để thay thế toàn bộ cụm màn hình của iPhone.

Để có thêm các bản sửa lỗi nâng cao, hướng dẫn này sẽ giúp bạn thay thế chỉ màn hình LCD của iPhone 6s Plus + lắp ráp số hóa (a.k.a. “bảng điều khiển phía trước” trần). Điều này đòi hỏi bạn phải chuyển một số thành phần từ màn hình gốc sang màn hình mới trước khi cài đặt – bao gồm camera mặt trước, loa tai nghe, tấm chắn màn hình LCD và cụm nút trang chủ.

Đối với tất cả sửa chữa màn hình / màn hình, điều quan trọng là phải chuyển nút gốc ban đầu sang màn hình mới để Touch ID (quét vân tay) hoạt động.

Bạn cũng có thể tham khảo hướng dẫn này để thay thế các phần sau:

  • Tai nghe loa lưới.
  • Tấm lá chắn LCD.
  • Hình dán tấm khiên LCD.

Bước 1:

!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
  • Tháo hai vít Pentalobe 3.4 mm ở hai bên của cổng Lightning.

Bước 2:

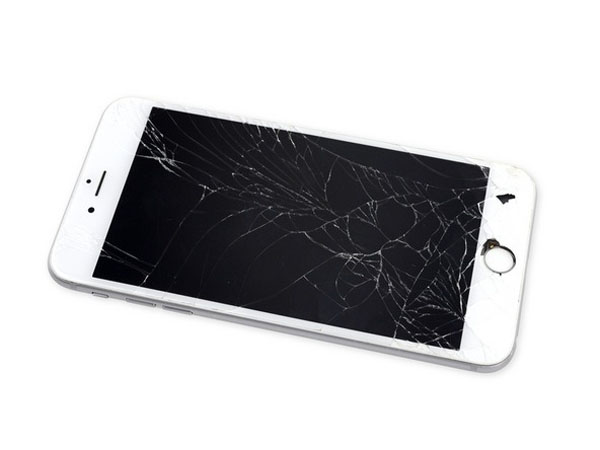

  • Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.

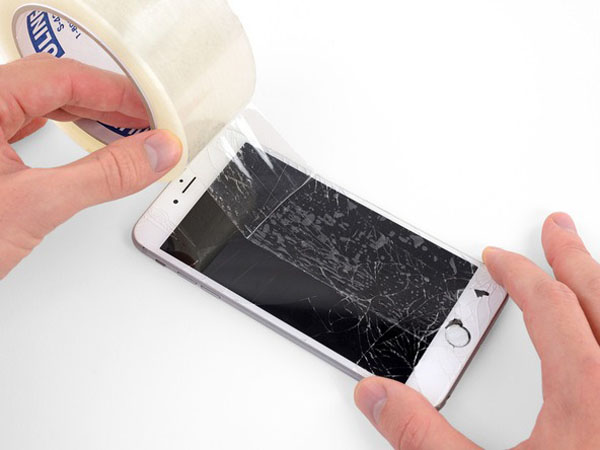

  • Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

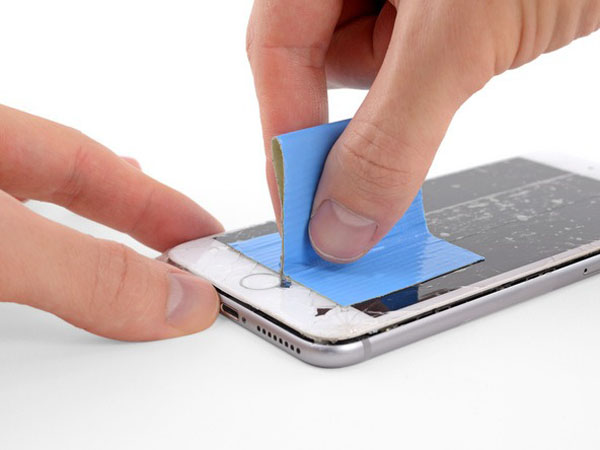

  • Nếu kính vỡ làm cho việc hút một cốc hút dính trong vài bước tiếp theo, hãy thử gấp một miếng băng mạnh (như băng keo) vào tay cầm và nâng màn hình lên.

Bước 3:

Mở màn hình hiển thị trên 6s Plus sẽ tách dải băng mỏng xung quanh chu vi của màn hình. Nếu bạn muốn thay thế chất kết dính, hãy chuẩn bị sẵn một dải băng dính mới trước khi tiếp tục. Nó có thể hoàn thành việc sửa chữa mà không thay thế các chất kết dính, và bạn có thể sẽ không nhận thấy bất kỳ sự khác biệt trong chức năng.

  • Áp dụng cốc hút vào góc dưới bên trái của cụm màn hình.

Bước 4:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.

!!! Kéo quá mạnh có thể làm hỏng cụm màn hình. Chỉ áp dụng đủ áp lực để tạo ra một khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.

Bước 5:

  • Nơi an toàn nhất để nâng lên là điểm nhấn ở mặt trước phía trên giắc cắm tai nghe.
  • Trong khi vẫn duy trì áp lực trên cốc hút, hãy đặt đầu phẳng của một ống hút vào khe hở, ngay phía trên giắc cắm tai nghe.

Bước 6:

  • Xoay thanh gạt để mở rộng khoảng cách giữa mặt trước và vỏ phía sau.

Bước 7:

  • Trong khi kéo mạnh lên trên cốc hút, trượt cạnh của spudger dưới góc dưới cùng bên trái của màn hình.

Bước 8:

  • Trượt đầu của spudger lên phía bên trái của điện thoại, giữa bảng điều khiển phía trước và vỏ phía sau.

Bước 9:

  • Chèn đầu phẳng của spudger dưới cạnh phải của màn hình.
  • Trượt spudger lên phía bên phải.

Bước 10:

  • Sử dụng dụng cụ mở nhựa để giữ vỏ phía sau trong khi kéo cốc hút lên để mở điện thoại.

!!! Không loại bỏ hoàn toàn màn hình hoặc bạn sẽ làm hỏng cáp dữ liệu kết nối màn hình gần cạnh trên cùng của iPhone.

Bước 11:

  • Kéo lên nub nhỏ trên cốc hút để lấy ra khỏi màn hình.

Bước 12:

  • Nhẹ nhàng nắm bắt cụm màn hình và nhấc nó lên để mở điện thoại, sử dụng các clip ở phía trên cùng của bảng mặt trước làm bản lề.
  • Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.

!!! Không mở màn hình lớn hơn 90º — nó vẫn được kết nối với phía trên cùng của điện thoại bằng cáp hiển thị, số hóa và cáp camera phía trước có thể xé dễ dàng.

  • Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để hỗ trợ màn hình.

Bước 13:

Tháo hai vít Phillips đảm bảo giá đỡ đầu nối pin vào bảng logic, có độ dài sau:

  • Một vít 2,9 mm
  • Một vít 2,3 mm

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

Bước 14:

  • Tháo giá đỡ đầu nối pin.

Bước 15:

  • Sử dụng một spudger hoặc một móng tay sạch để ngắt kết nối pin bằng cách prying nó thẳng lên khỏi bảng logic.

Bước 16:

  • Uốn cong đầu nối lại để đảm bảo nó không tiếp xúc và cấp nguồn cho iPhone khi bạn đang làm việc với nó.

Bước 17:

Tháo các vít Phillips sau đây:

  • Ba vít 1,3 mm
  • Một vít 1,6 mm
  • Một vít 3.0 mm

Trong quá trình reassembly, điều quan trọng là đặt vít 3.0 mm này ở góc trên cùng bên phải của giá đỡ. Đặt nó ở bất cứ nơi nào khác có thể làm hỏng bảng logic.

Bước 18:

  • Tháo khung cáp màn hình.

Bước 19:

!!! Hãy cẩn thận để chỉ nâng lên trên kết nối chính nó và không phải là ổ cắm trên bảng logic.

  • Sử dụng công cụ mở nhựa để ngắt kết nối camera phía trước và đầu nối cáp cảm biến.

Bước 20:

  • Sử dụng một công cụ mở nhựa để ngắt kết nối cáp số hóa bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Cách nhấn ở giữa đầu nối có thể làm cong thành phần và gây hư hỏng số hóa.

Bước 21:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

  • Ngắt kết nối cáp hiển thị bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Bước 22:

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 23:

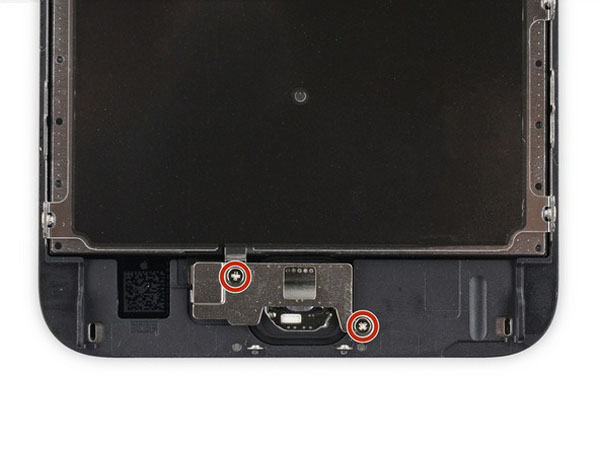

  • Tháo hai vít Phillips 1,9 mm đảm bảo giá đỡ nút trang chủ.

Bước 24:

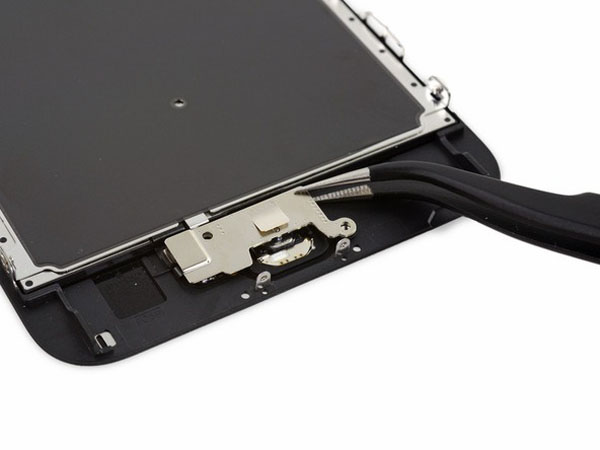

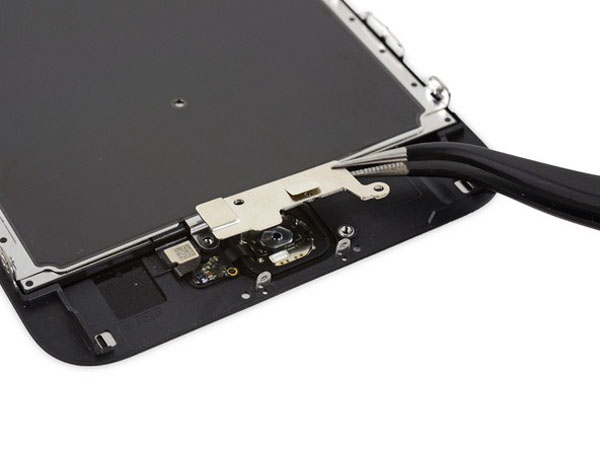

  • Tháo khung nút trang chủ.

Bước 25:

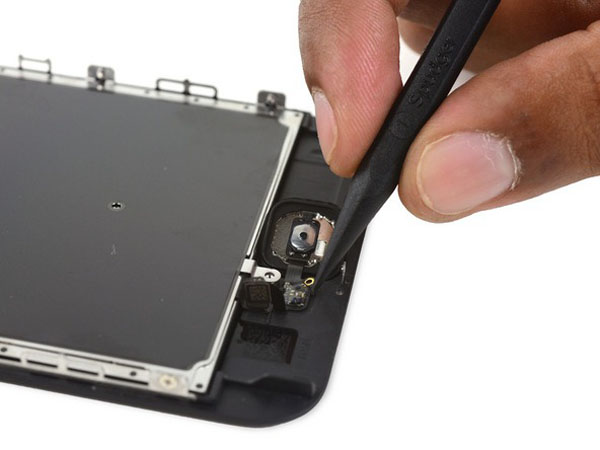

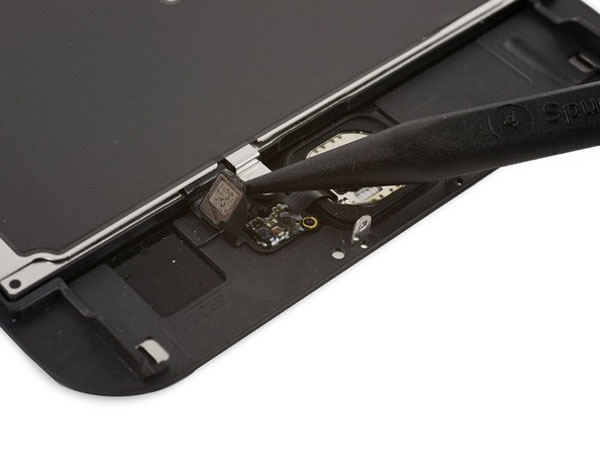

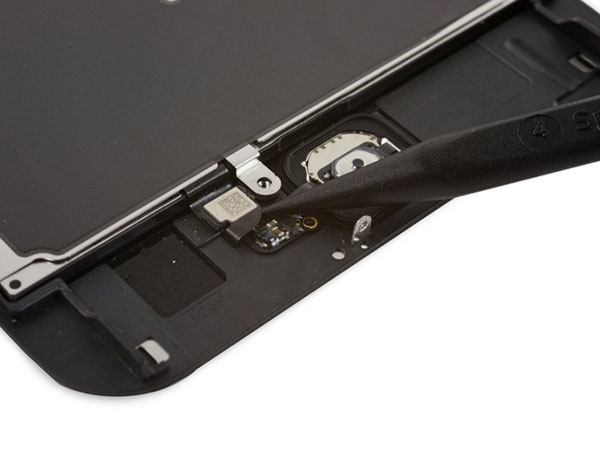

  • Sử dụng đầu nhọn của một spudger để ngắt kết nối cáp nút home từ đầu nối của nó trên cụm màn hình.

Bước 26:

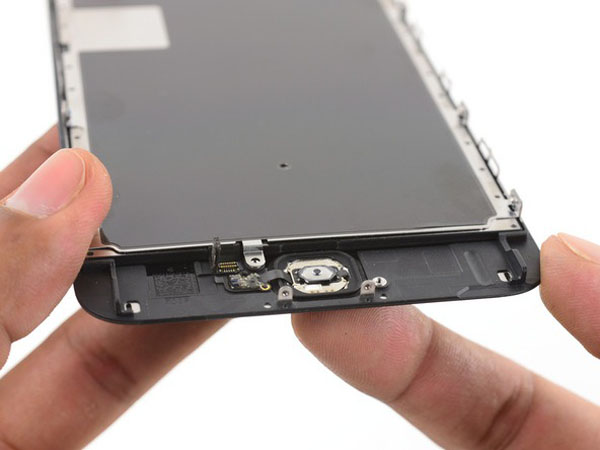

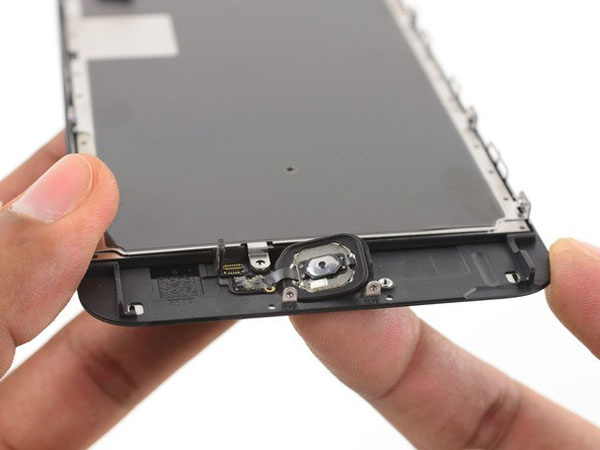

  • Sử dụng đầu ngón tay của bạn, nhẹ nhàng nhấn lên nút trang chủ từ mặt trước của cụm màn hình để từ từ tách miếng đệm cao su của nút trang chủ ra khỏi bảng phía trước.

!!! Miếng đệm rất mỏng và dễ bị rách. Áp dụng áp lực ổn định và cho nó thời gian để tách biệt.

Bước 27:

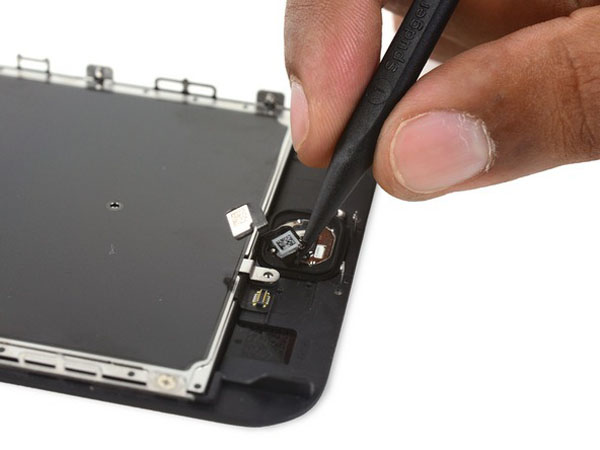

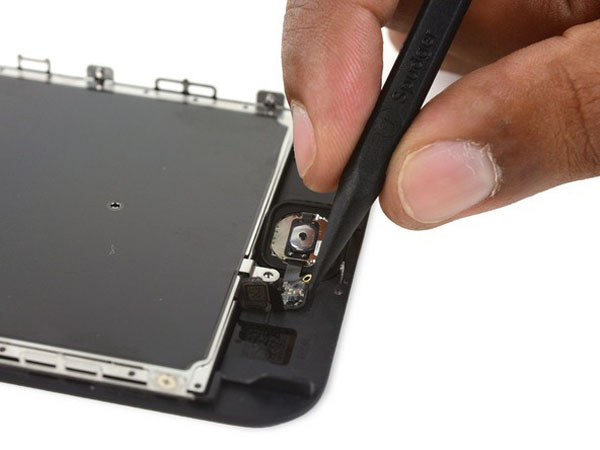

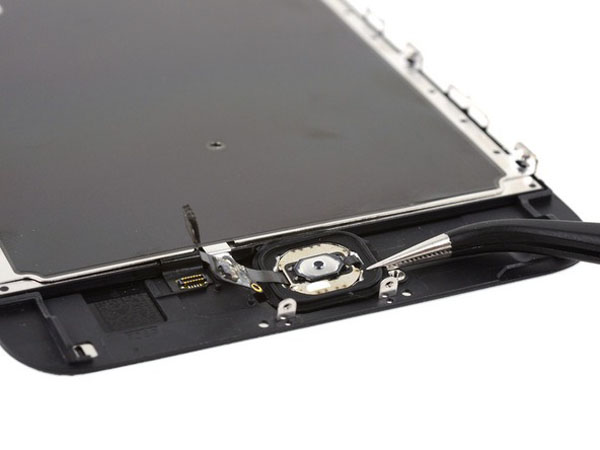

  • Sử dụng đầu nhọn của một thanh công cụ để nâng cáp flex của nút home-adhered flex ra khỏi cụm màn hình.

Bước 28:

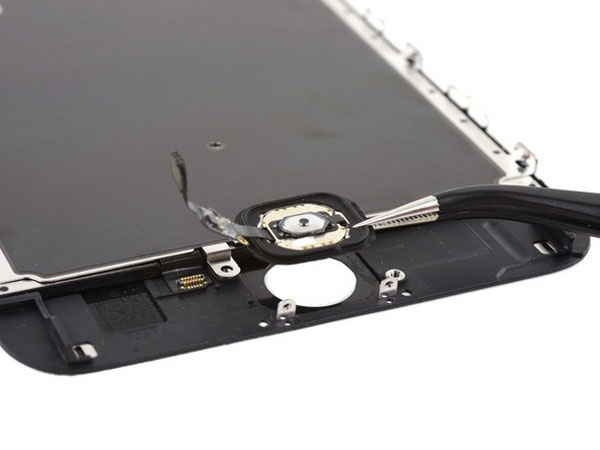

  • Tháo cụm nút trang chủ.

Bước 29:

Tháo ba vít Phillips sau đây:

  • Hai ốc vít 2,7 mm.
  • Một vít 1,4 mm.

Bước 30:

  • Tháo khung loa tai nghe.

Bước 31:

  • Sử dụng đầu phẳng của một spudger để nhấc máy ảnh FaceTime ra khỏi vỏ máy.

Bước 32:

  • Kéo máy ảnh FaceTime trở lại và tháo loa tai nghe.

Bước 33:

  • Sử dụng đầu nhọn của một ống hút để nâng cảm biến ánh sáng môi trường xung quanh từ vỏ của nó ở mặt trước.

Bước 34:

  • Chèn đầu nhọn của một spudger giữa cáp flex microphone và bảng phía trước để phá vỡ các chất kết dính giữ nó tại chỗ.

Bước 35:

  • Sử dụng đầu phẳng của một spudger để nhấc micrô và đệm tai nghe lên.

Bước 36:

  • Tháo máy ảnh FaceTime và cụm cảm biến.

Bước 37:

  • Tháo bảy vít Phillips 1,5 mm giữ tấm chắn EMI hiển thị tại chỗ.

Các ốc vít ở phía xa bên phải trong bức ảnh đầu tiên được lõm khoảng 1,8 cm từ mép màn hình.

Bước 38:

  • Tháo tấm chắn EMI ra khỏi bảng phía trước.

Bước 39:

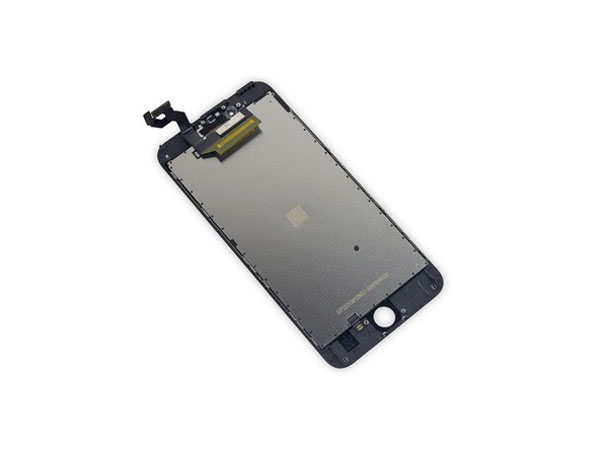

  • Bảng điều khiển phía trước vẫn còn.

Chức năng Touch ID sẽ CHỈ hoạt động với cụm nút gốc của điện thoại, do đó bạn cần phải chuyển cụm nút màn hình chính từ cụm màn hình cũ sang cụm màn hình mới để giữ lại Touch ID.

Sau khi reassembly, làm sạch bề mặt màn hình cảm ứng với một lau rượu trước khi bật iPhone trở lại. Rượu giúp tiêu tan bất kỳ tĩnh điện kéo dài, có thể gây ra vấn đề với màn hình.

!!! Sau khi lắp ráp lại, kết nối iPhone với nguồn điện AC trước khi bật nó lần đầu tiên. Khi iPhone đã khởi động thành công, bạn có thể ngắt kết nối nguồn AC.
