Trong thời đại của điện thoại thông minh Galaxy và máy tính bảng Galaxy, Samsung bổ sung Đồng hồ Galaxy vào Vũ trụ di động của mình. Đã có một số thiết bị trôi nổi trong không gian, tạo thành một vành đai xung quanh mặt trời Samsung, nhưng vài tháng trước, thiên thể mới này đã xuất hiện. Hôm nay chúng ta sẽ đi nơi mà không có tinkerer đã đi trước, và thăm dò độ sâu của chiếc đồng hồ này với một giọt nước mắt. Mọi người, phía trước đầy đủ, các cảm biến đã sẵn sàng và đặt vũ khí cho Dismantle.

Vũ trụ iFixit đang mở rộng! Trở thành một phần và đăng ký trên cạn của chúng tôi bản tin , ghi danh vào Twitter học phí hoặc buộc vào Facebook hạm đội và Instagram viện.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Samsung Galaxy Watch, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (2 bình chọn)

Bước 1:

  • Từ xa ban đầu của chúng tôi về Đồng hồ Galaxy mang đến:

    • Super AMOLED hình tròn 1.3 (33 mm) với màn hình 360 × 360 (1,2 “/ 30 mm trên phiên bản 42 mm nhỏ hơn)

    • Bộ xử lý Exynos 9110 lõi kép, 1,15 GHz

    • RAM 1,5 GB + bộ nhớ trong 4 GB (RAM 768 MB cho phiên bản Bluetooth)

    • Sạc không dây và chống nước 5 ATM với xếp hạng IP68

    • Pin 472 mAh (270 mAh cho phiên bản 42 mm)

Bước 2:

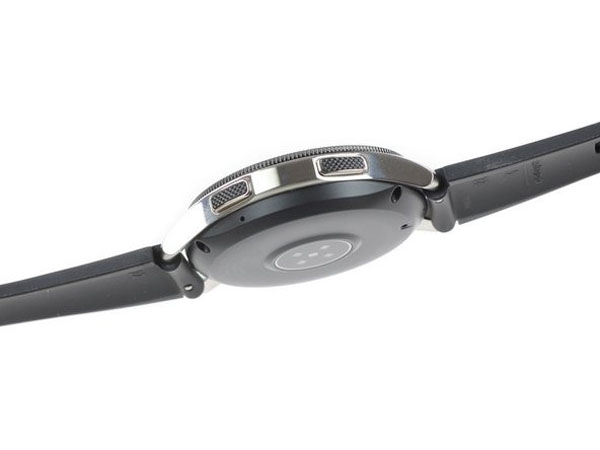

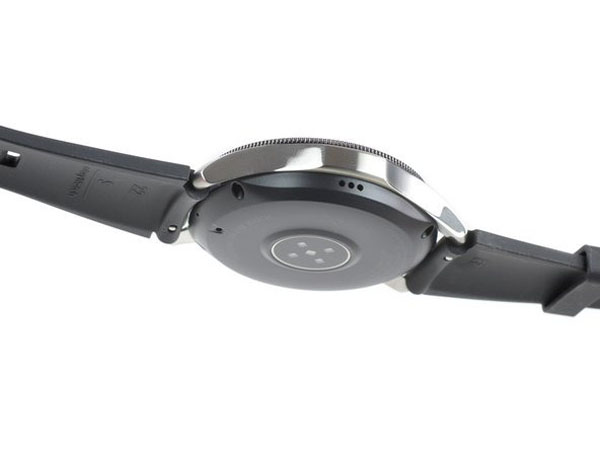

  • Một cuộc khảo sát quỹ đạo nhanh cho thấy các nút cơ đôi ở một bên của đồng hồ, với một nút nhỏ sâulỗ cho micro.

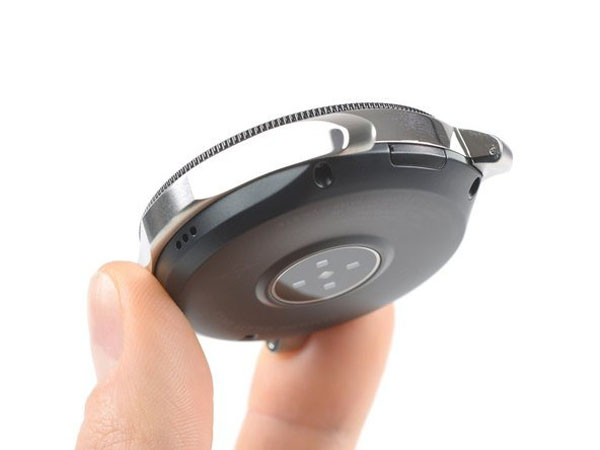

  • Ở phía xa, chúng tôi phát hiện thêm ba lỗ cho loa.Ngoài ra còn có một cụm cảm biến nhịp tim ở phía dưới.

  • Dường như có một lỗ nhỏ bổ sung ở mặt sau, có thể là cảm biến tiệm cận hoặc van áp suất.

Bước 3:

  • Tên chính thức của Galaxy này là SM-R805F.

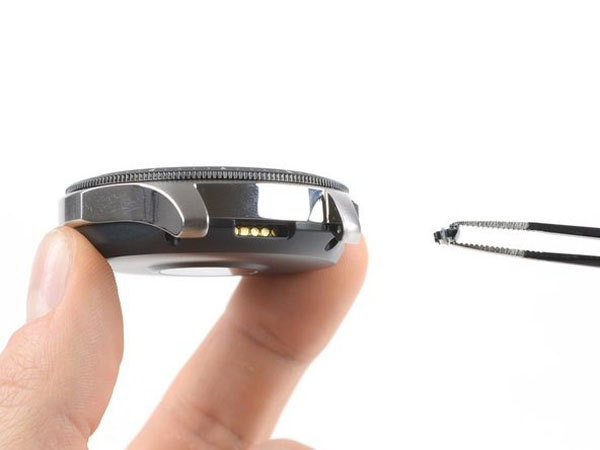

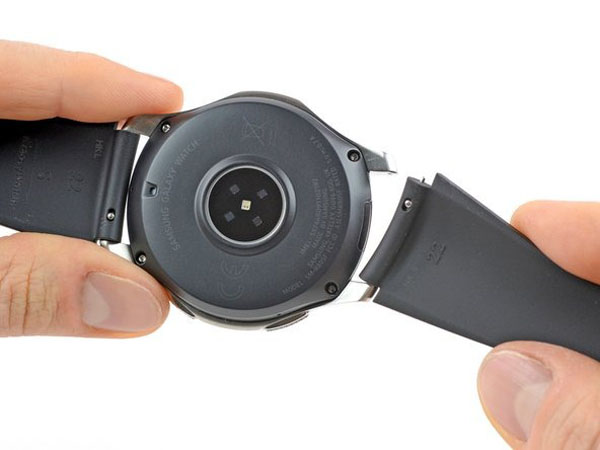

  • Các cánh tay 22 mm được tiêu chuẩn hóa của thiên hà này khá dễ dàng tách ra khỏi trung tâm

  • Có thể truy cập và tiết lộ quyền truy cập vào một cổng năm chân ở đầu dưới của trung tâm.

    • Đó có phải là USB + 1 cho dịch vụ và sạc có dây khẩn cấp không?

Bước 4:

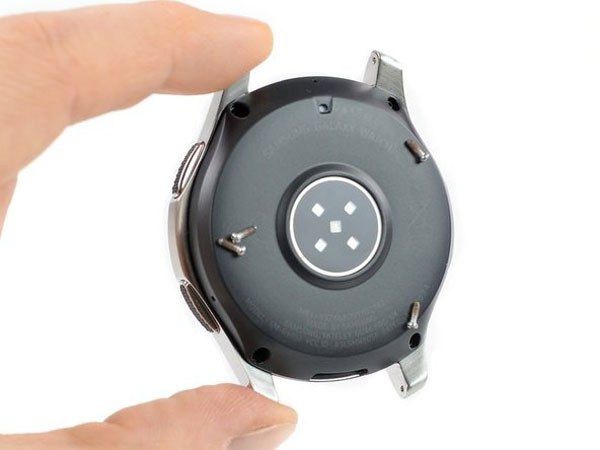

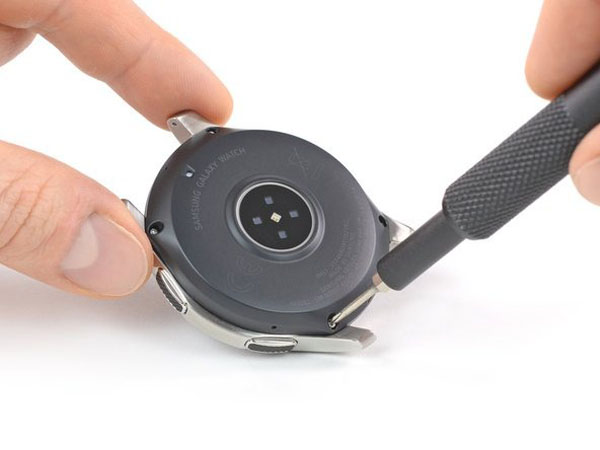

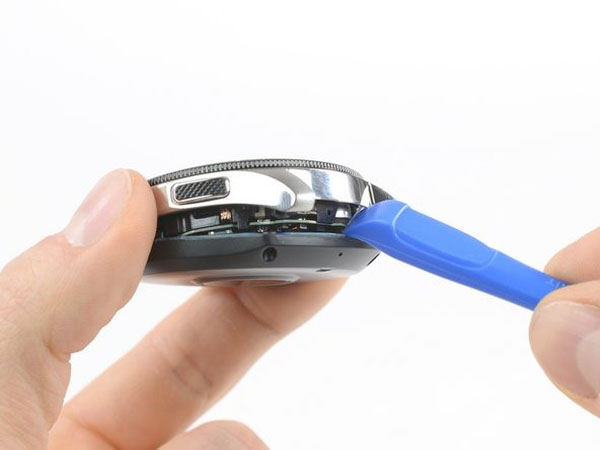

  • Được trang bị Trình điều khiển Bit Chính xácbằng nhôm của chúng tôi với nắp xoay, chúng tôi xử lý các ốc vít ba điểm hình xoáy.

  • Những ốc vít này dường như bị thu hút bởi ba từ trường xử lý việc cắm vào đế sạc không dây.

  • Nhưng chúng ta không bị phân tâm bởi sự tương tác cơ bản phổ biến đó và phá vỡ lõi đồng hồ vớilực mạnh hơn một chút .

  • Đồng hồ Galaxy được xếp hạng IP68 và do đó cung cấp một số kháng chiến nhưng chúng tôi biết điều này là vô ích .

Bước 5:

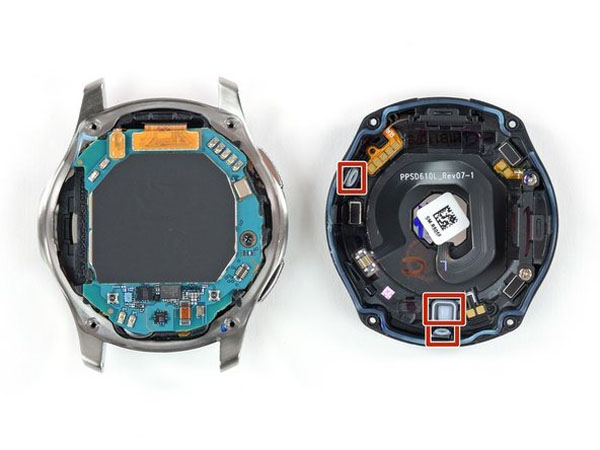

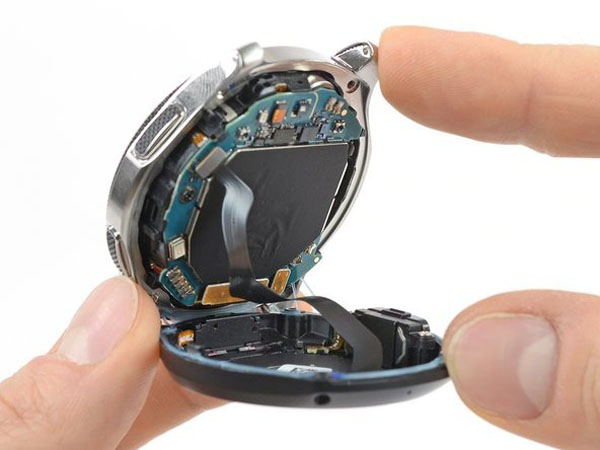

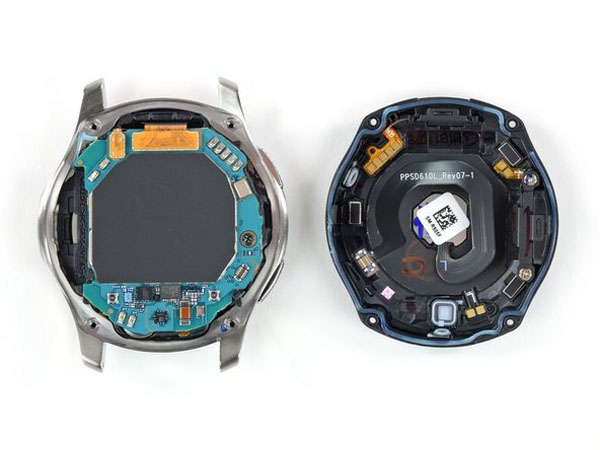

  • Mong đợi một cái bẫy booby, chúng tôi ngạc nhiên bởi cáp ruy băng dài kết nối cảm biến nhịp tim trở lại bên trong.

  • Con dấu cao su màu xanh xung quanh cạnh của Galaxy có thể cần phải thay thế trước khi lắp lại nếu bị hỏng, nhưng cho đến nay chúng tôi vẫn không có keo nào.

    • Nói về niêm phong: Chúng tôi cũng phát hiện ra các miếng đệm cao su cho micro, cảm biến ánh sáng xung quanh và cảm biến áp suất.

Bước 6:

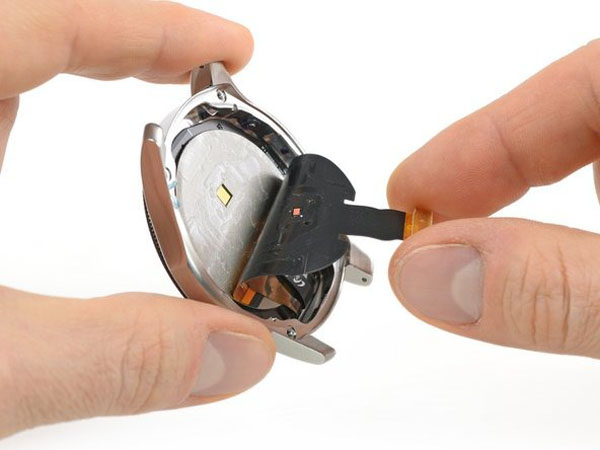

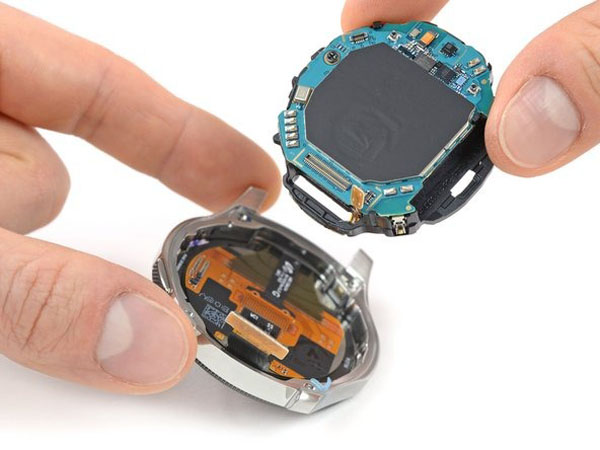

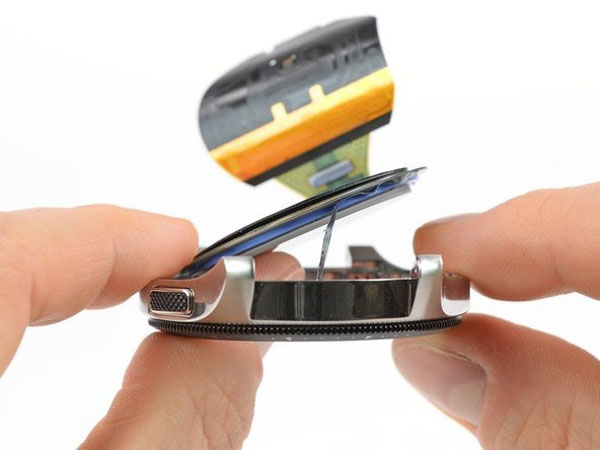

  • Sau khi ngắt kết nối màn hình, hạt nhân này tách độc đáo thành một vài yếu tố nhỏ hơn. Đáng khích lệ, vẫn không có dấu hiệu của lực cơ bản thứ năm đó: keo dán.

  • Màn hình uốn cong cáp Thảm mang cảm biến ánh sáng xung quanh, nhìn qua một lỗ nhỏ trên màn hình để nhìn ra thế giới bên ngoài.

    • !!! Xé thảm cáp đi như chúng ta đã làm rất có thể sẽ làm hỏng màn hình. Nếu bạn có kế hoạch khám phá thiên hà của riêng mình, hãy cảnh báo và để mắt đến các hướng dẫn chính thức của chúng tôi.

Bước 7:

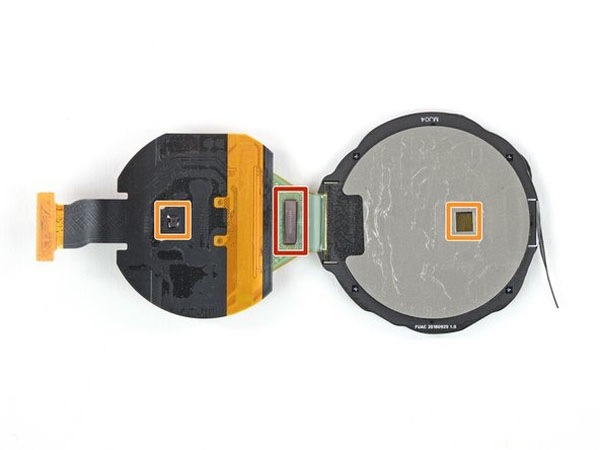

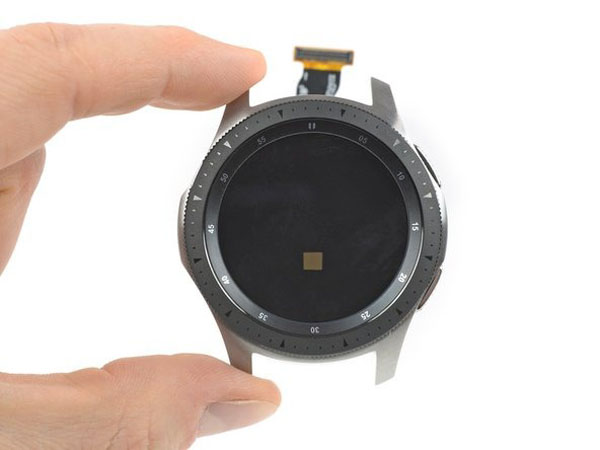

  • Mặc dù màn hình hiển thị hình tròn, nhưng nó không phải là hình cầu mà dường như hỗ trợ cho “lý thuyết màn hình phẳng” gây tranh cãi. Tuy nhiên, với màn hình có thể gập lại trong tương lai gần , lý thuyết này có thể sớm bị từ chối.

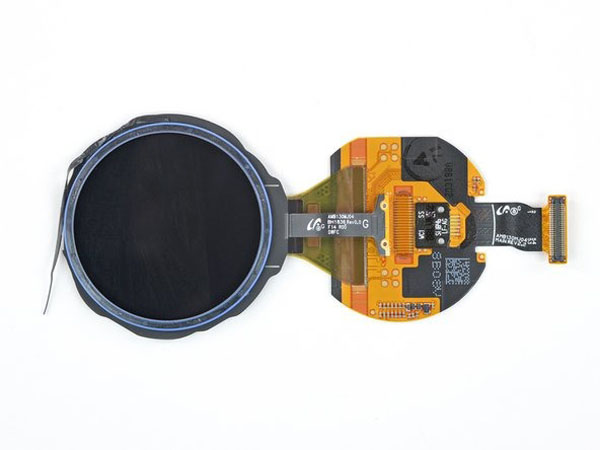

  • Màn hình Super AMOLED trên phiên bản 46 mm của chúng tôi có đường kính 1,3 “(33 mm). Độ phân giải tối đa dọc và ngang là 360 pixel.

    • Chúng tôi phát hiện ra một con chip có ký hiệu S88YA1YF1X01

    • … và cảm biến ánh sáng xung quanh với lỗ nhìn trộm của nó.

Bước 8:

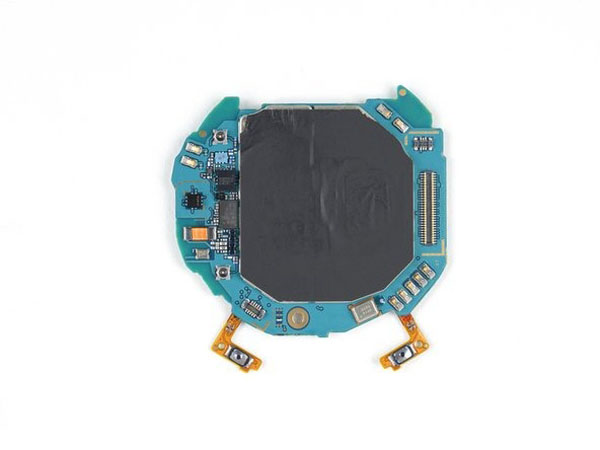

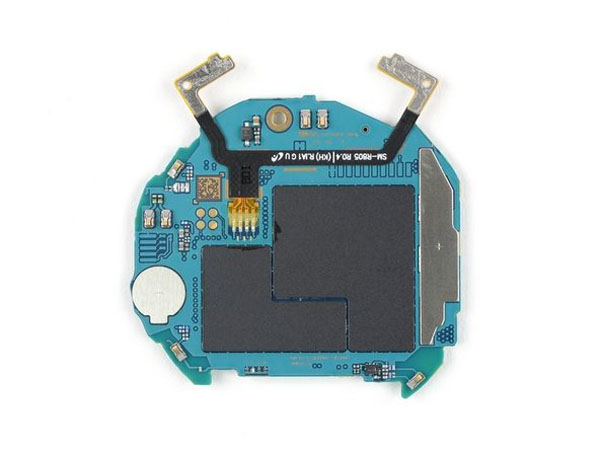

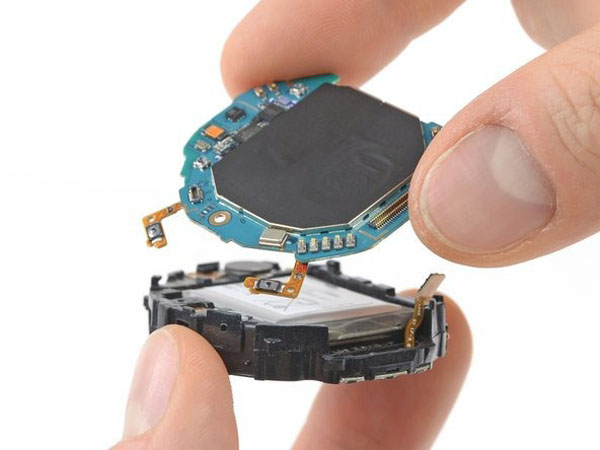

  • Các trọng lực trung tâm tính toán của thiên hà trông giống như đầu của một con bọ nhỏ, với hai dây cáp là ăng ten.

  • Không có nhiều thứ khác để hiển thị ở bên này, hãy tiết kiệm cho hai khối nhựa nguyên khối phẳng tương tự như khối trong Apple Watch Series 4 .

Bước 9:

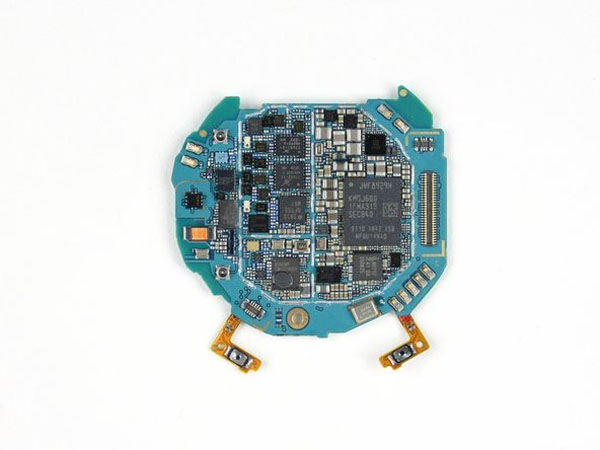

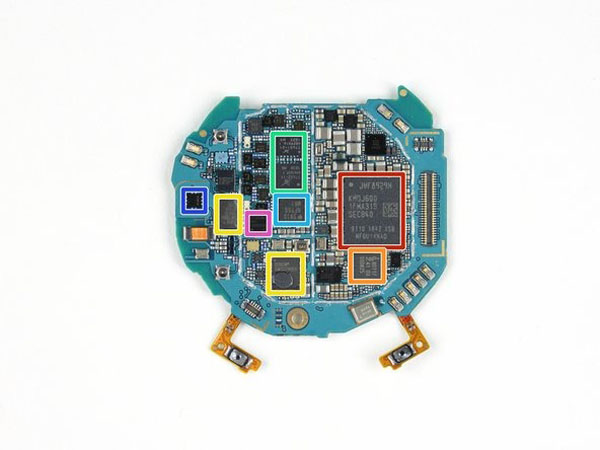

  • Mặt khác mặc dù có thêm một chút để cung cấp:

    • Samsung Exynos 9110 SoC (lõi kép, 1,15 GHz)

    • Bộ điều khiển NFC NXP 80T17

    • Chip WiFi / BT Broadcom BCM430131 và chip BCM47758-GPS / GLONASS

    • Các mô-đun bộ khuếch đại công suất đa mode / multiband 77651-21 và 77652-11 cho 3G / LTE

    • S910 NFY55 WR1

    • Cảm biến áp suất khí quyển STMicroelectronic

    • ST Micro ST33G1M2 ARM® SecurCore® SC300 32 bit (yếu tố bảo mật)

Bước 10:

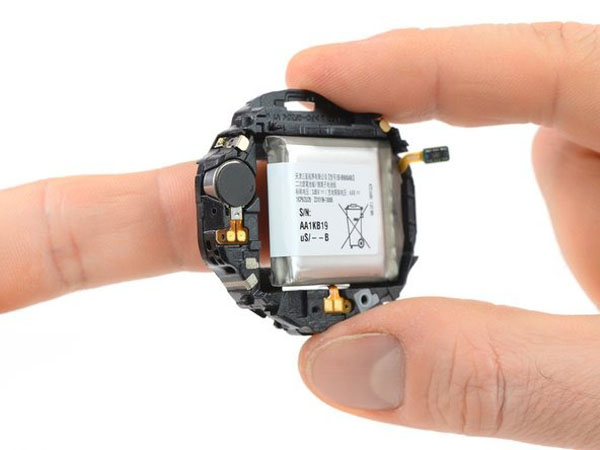

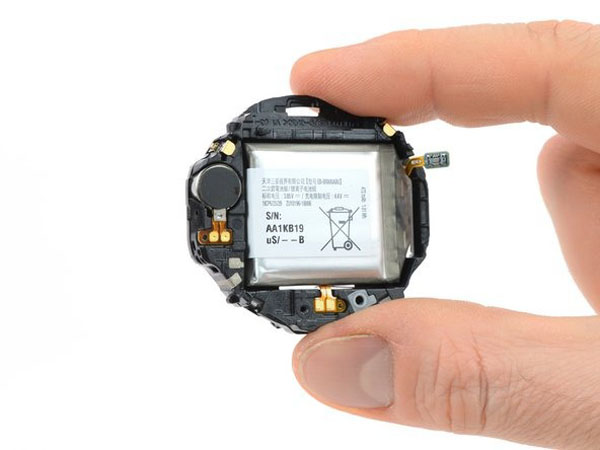

  • Tính toàn vẹn về cấu trúc được cung cấp bởi một midframe, nơi chứa nguồn năng lượng khiến thiên hà này quay tròn.

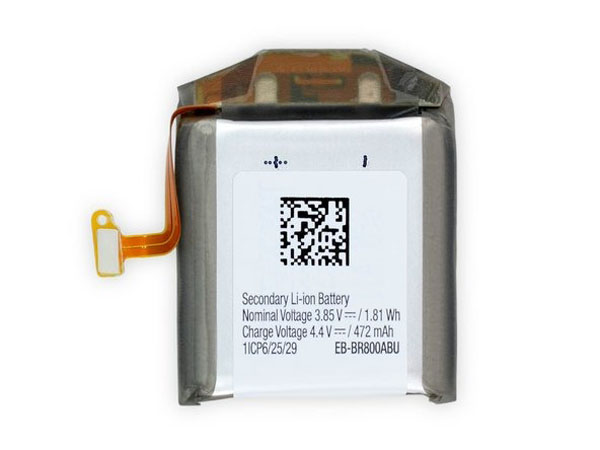

  • Chỉ với một cú nhấn ngón tay, chúng ta có thể bật ra pin 3,85 V với dung lượng 472 mAh cung cấp 1,81 Wh.

    • Điều đó có nghĩa là chiếc Galaxy này vượt qua 1,47 Wh của Gear S3 (380 mAh @ 3,85 V) và 1,113 Wh của Apple Watch Series 4 (291,8 mAh @ 3,81 V).

Bước 11:

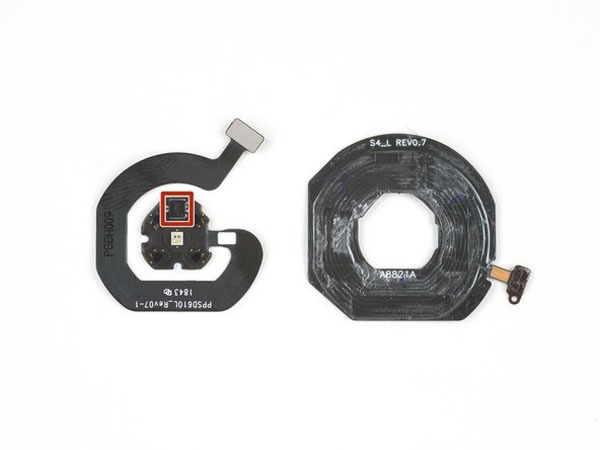

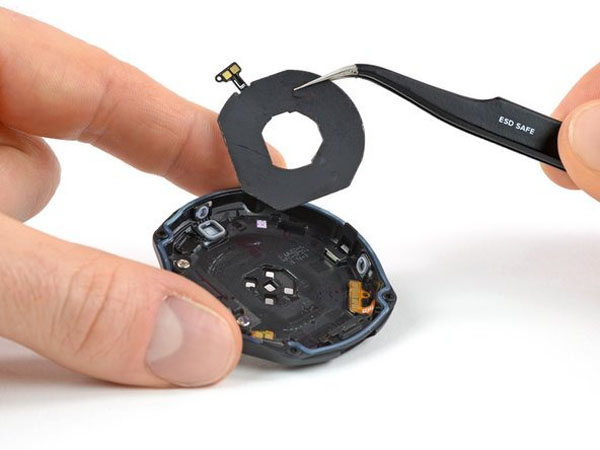

  • Chúng tôi trở lại bìa sau để tìm kiếm các thành phần vệ tinh. Được trang bị một spudger halberd, chúng tôi thăm dò cảm biến nhịp tim và ăng-ten NFC.

  • Bốn tế bào hình ảnh của cảm biến nhịp tim được tập hợp xung quanh nguồn sáng ở giữa.

    • Trên tàu là một con chip cảm biến nhịp tim siêu nhỏ, tích hợp AFE (đầu trước tương tự) của Texas Cụ TI 8AWKJYP

Bước 12:

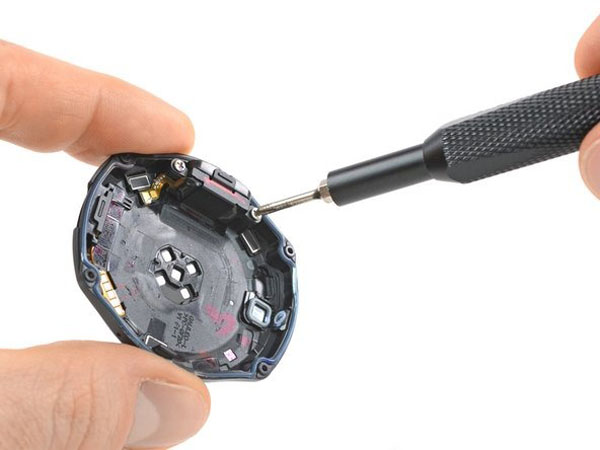

  • Các bộ phận cuối cùng ra khỏi nắp lưng là cổng dịch vụ và loa, được giữ chặt bằng hai ốc vít Phillips, với một miếng đệm cao su để bảo vệ đường vào.

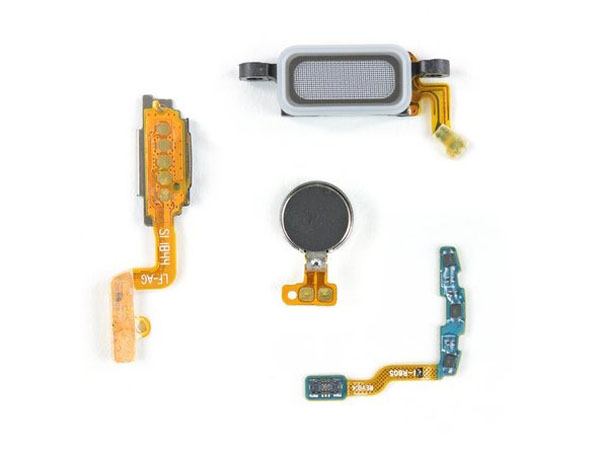

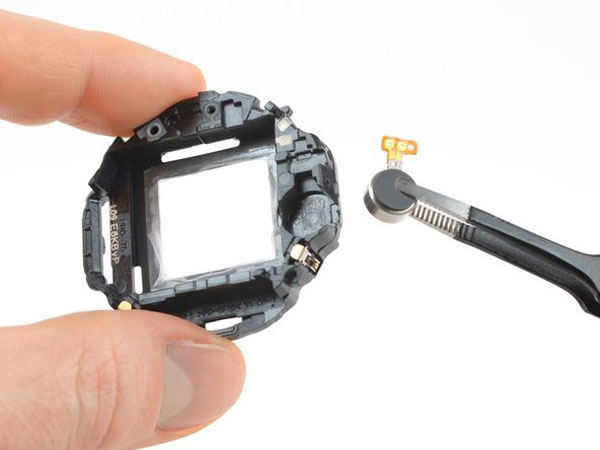

  • Từ midframe, chúng tôi trích xuất một động cơ rung thông thường và một dãy cảm biến hội trường, chúng tôi đặt sang một bên để điều tra sau với khung xoay.

Bước 13:

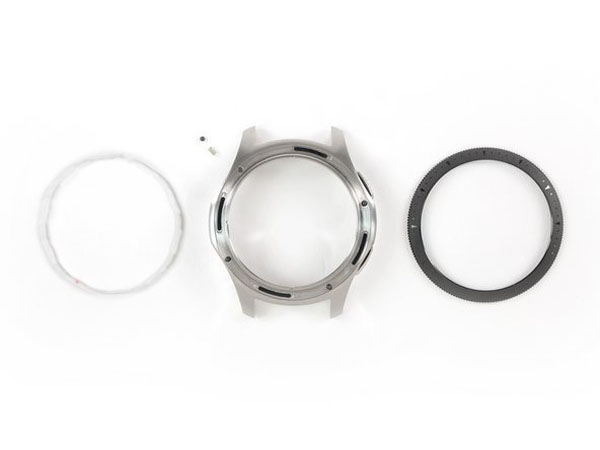

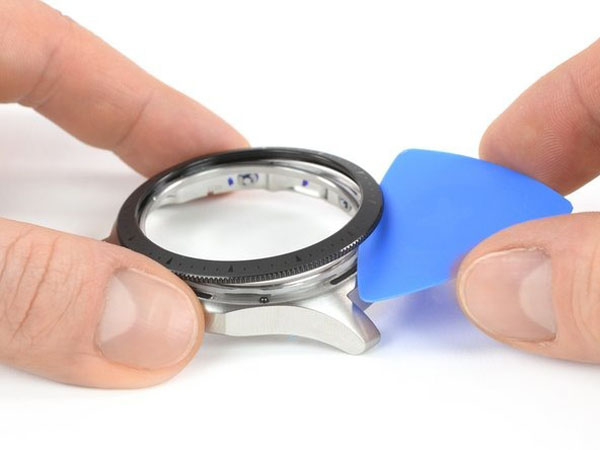

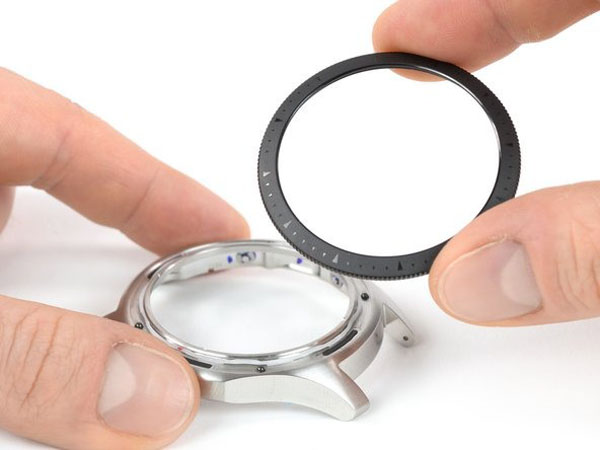

  • Thiên hà này có vòng ngoài của riêng nó và chúng tôi rất mong muốn nâng nó miễn phí. Một lựa chọn mở giúp chúng ta đẩy chiếc nhẫn ra khỏi quỹ đạo của nó.

  • Những gì được đưa ra ánh sáng là một vòng nhựa riêng biệt và bốn vòng bi kim loại.

    • Mỗi vòng bi nằm trên một lò xo lõm trong vỏ nhôm, tạo ra một khóa chắc chắn khi xoay vòng bezel và chòm sao vòng bi thẳng hàng với các rãnh trong khung.

Bước 14:

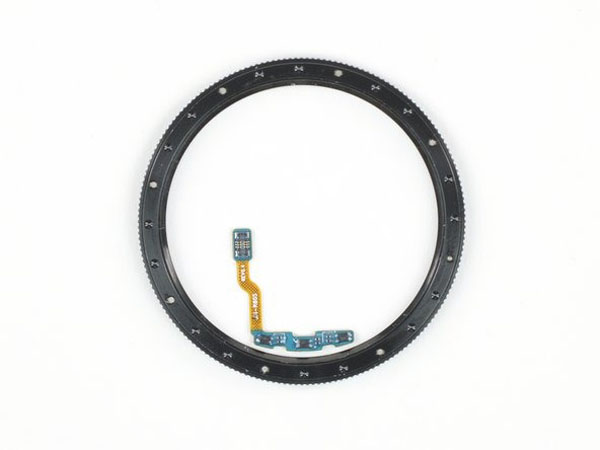

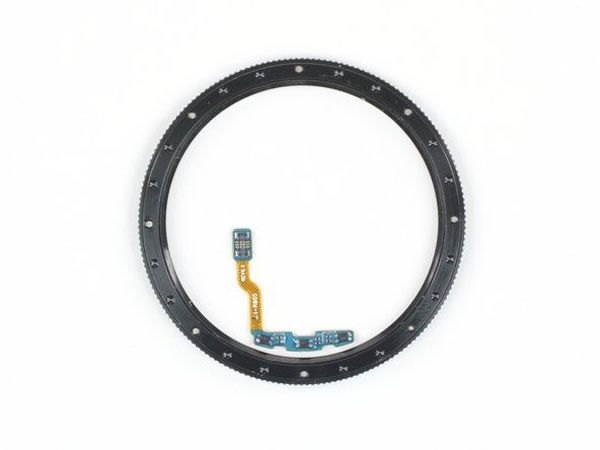

  • Để đọc sự xoay vòng của khung viền, Galaxy Watch sử dụng một cách tiếp cận khác với bộ mã hóa quang học của Apple Watch .

    • Có ba cảm biến hội trường trên PCB nhỏ, ở cùng khoảng cách với nhau như các rãnh trên khung.

    • Và mỗi rãnh thứ ba có một nam châm nhỏ bên trong.

    • Khi xoay khung, hai trong số ba cảm biến sẽ đọc thay đổi từ trường của chúng (bật / tắt hoặc tắt / bật). Cảm biến thứ ba không đọc được sự thay đổi. Với phương pháp này, có thể xác định rõ ràng hướng xoay của khung.

Bước 15:

  • Điều gì xảy ra khi thiên hà nhân tạo này ngừng quay? Nó được sạc lại tất nhiên.

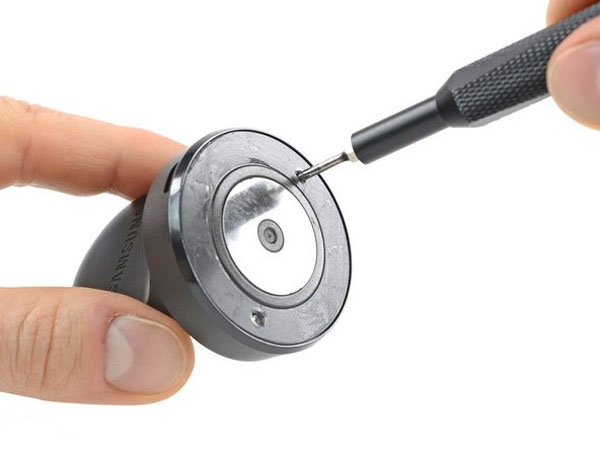

  • Và bộ sạc của nó sẽ không còn là một bí ẩn. Một lần nữa, chúng tôi lấy trình điều khiển bit chính xác của mình và tự quay.

Bước 16:

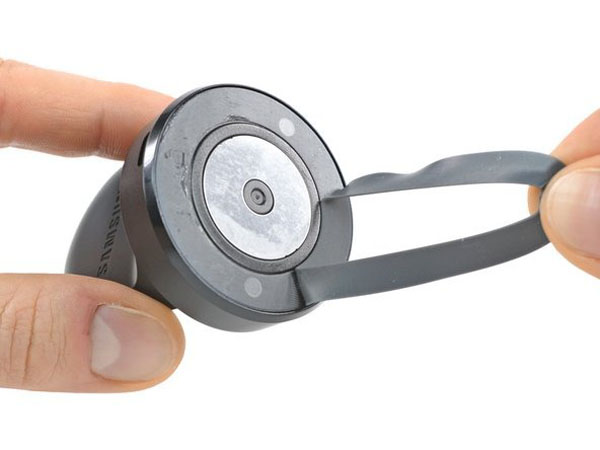

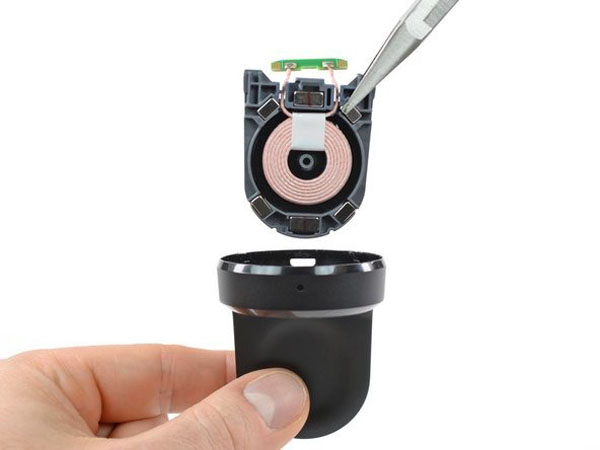

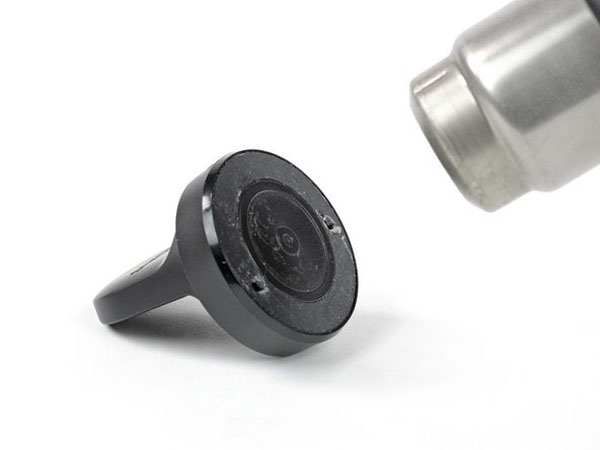

  • Cái này sẽ không tiết lộ bí mật của nó một cách dễ dàng, vì vậy chúng tôi phải đưa ra máy gia tốc hạt tăng cường nhiệt (còn được gọi là súng nhiệt thông thường).

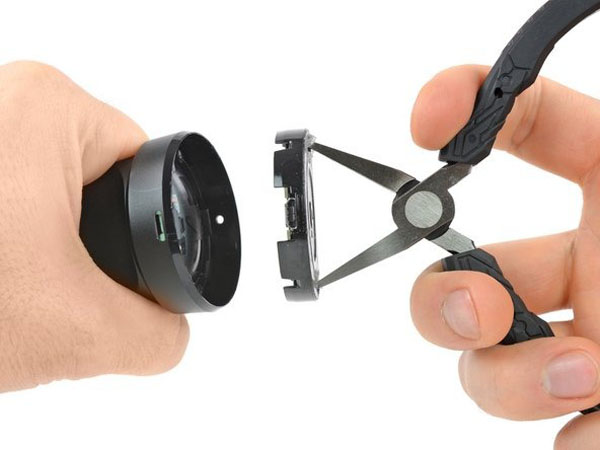

  • Cuối cùng, chúng tôi thành công với lực mạnh (tay) và sử dụng một cặp kìm mũi kim phẳng …

  • … Nó nằm trên cuộn dây sạc với cuộn dây ~ 14 (trước và sau).

Bước 17:

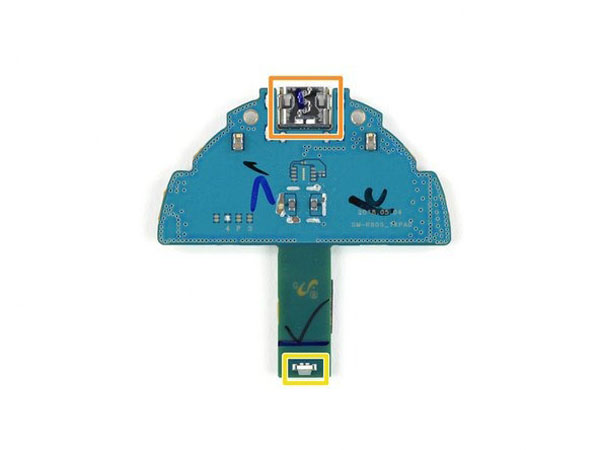

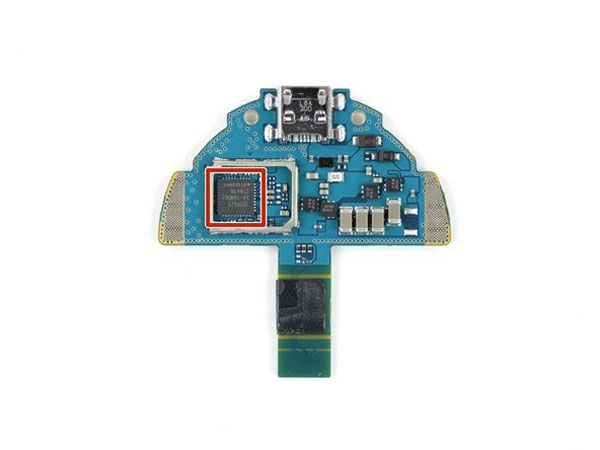

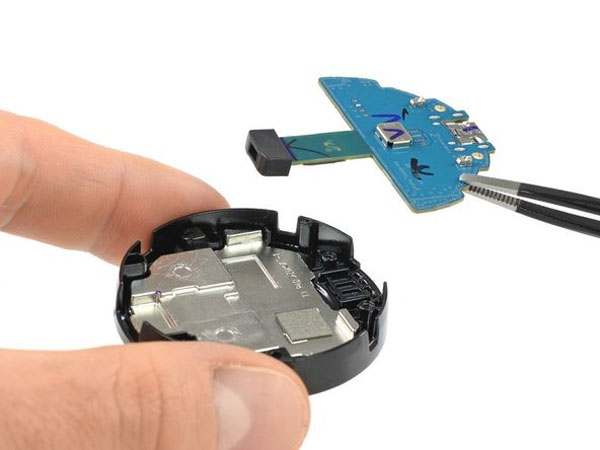

  • Nhỏ tàu chiến PCB nhấc ra khỏi bộ sạc và nó mang một số silicon mới:

  • Bố cục của bộ sạc này có thể tương tự như đế sạc Gear S3, cung cấp 700 mA dòng điện đầu ra ở mức 5 V.

Bước 18:

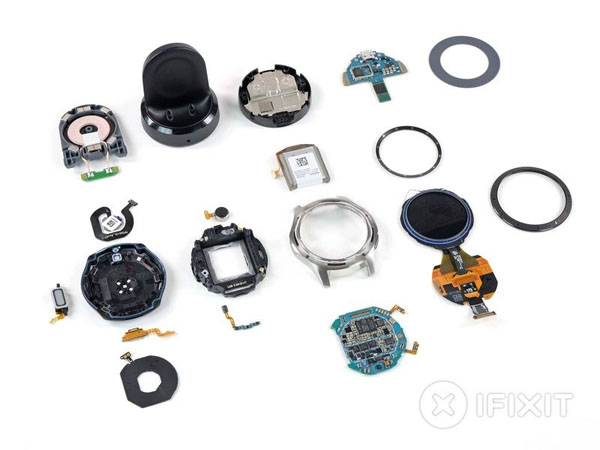

  • Tất cả các mảnh của thiên hà này hiện đang được trải rộng trên bầu trời bàn.

  • Cuộc hành trình thiên hà của chúng tôi kết thúc ở đây. Tính liên tục không-thời gian vẫn ổn định và chúng tôi lấp đầy khoảng trống khám phá của chúng tôi với một chút kiến ​​thức và hiểu biết sâu sắc.

  • Vì vậy, hãy theo dõi cho những giọt nước mắt trong tương lai, và vẫn tò mò.
