Trợ lý giọng nói yêu quý của Apple đã trở lại một lần nữa, lần này là ở dạng cuộn giấy vệ sinhMac Pro mặc áo khoác. Siri bây giờ có thể (cố gắng) trả lời câu hỏi của bạn với âm thanh có độ trung thực cao 360 °. Làm thế nào mà Apple phù hợp với âm thanh lớn như vậy trong một không gian nhỏ bé như vậy và điều gì khiến họ mất quá nhiều thời gian để làm điều đó? Chúng tôi có thể phải tháo nó ra để tìm hiểu!

Này Siri, tôi có thể lấy thêm tin tức ở đâu? Hãy xem chúng tôi trên Facebook , Instagram và Twitter . Nếu bạn muốn phân phối của bạn, hãy tiếp tục và đăng ký nhận bản tin của chúng tôi .

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa HomePod của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (5 bình chọn)

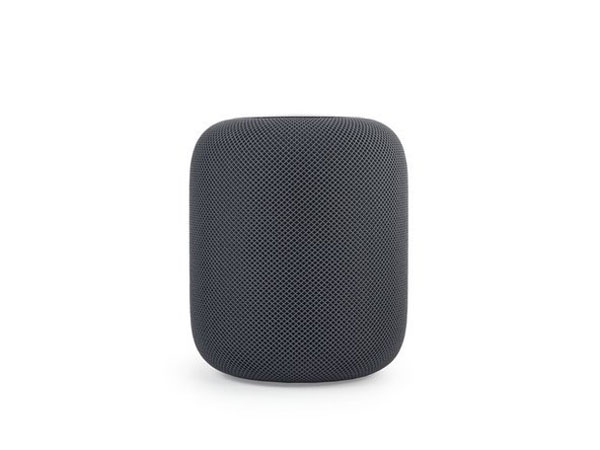

Bước 1: HomePod - Hướng dẫn tháo lắp

  • Apple đã giấu loại công nghệ nào trong đó? Đây là những gì họ đã nói với chúng tôi:
    • Bộ xử lý Apple A8

    • 4 “loa trầm cao, hướng lên cao

    • Mảng bảy tweeter Beamforming

    • Beamforming sáu micrô mảng

    • Micrô tần số thấp để hiệu chỉnh loa trầm thời gian thực

    • Giao diện cảm ứng gắn trên

    • Wi-Fi 802.11ac với MIMO + Bluetooth 5.0

Bước 2:

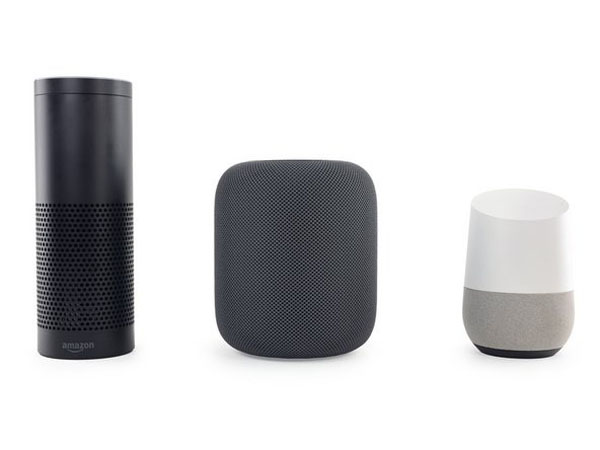

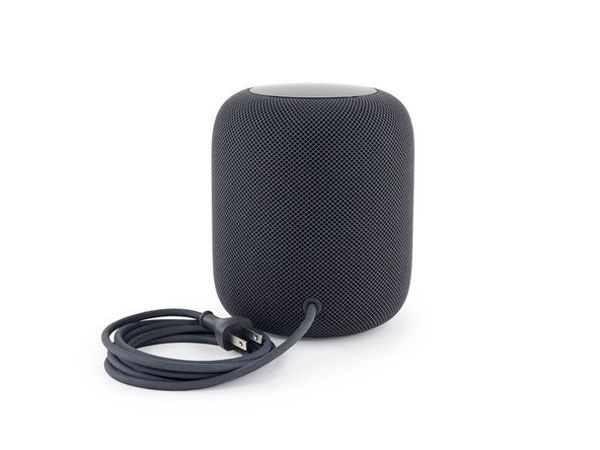

  • HomePod có thể không phải là cao nhất trong dòng sản phẩm này, nhưng nó chắc chắn là đáng ngại nhất.

  • Tuy nhiên, nó vẫn giữ yếu tố hình trụ cơ bản điển hình của loa thông minh 360 °.

  • Ngoài tỷ lệ khung hình, sự khác biệt rõ ràng nhất là, không giống như Amazon Echo và Google Home , HomePod có tính năng cung cấp năng lượng tích hợp vàkhôngcáp nguồn có thể tháo rời. ( nếu bạn kéo đủ mạnh)

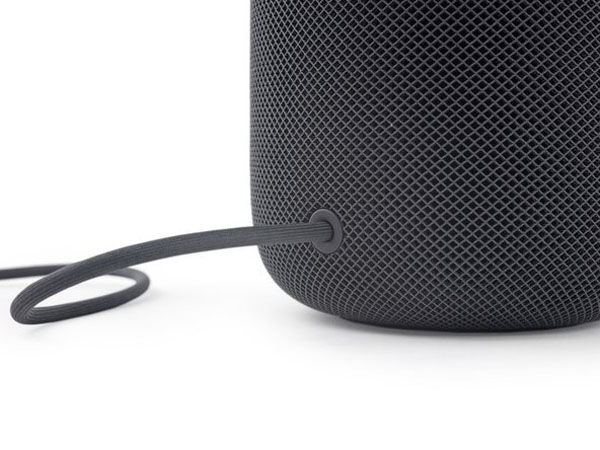

    • Không có biến áp bức tường khó coi và Apple che giấu rất tốt thực tế là cáp có thể tháo rời.(Như nó đánh lừa chúng tôi!) Mặc dù vậy, nó có một dây bện bện mát mẻ.

Bước 3:

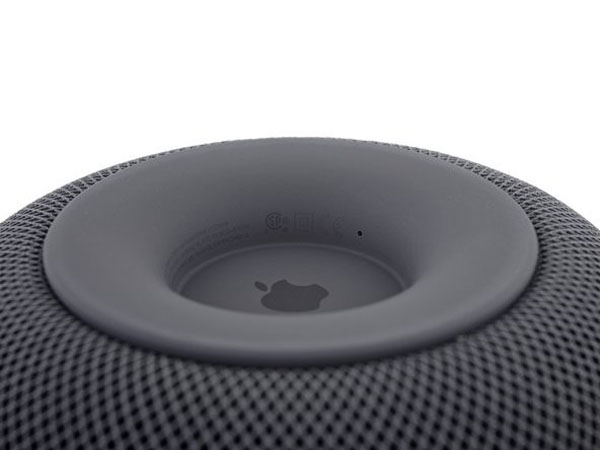

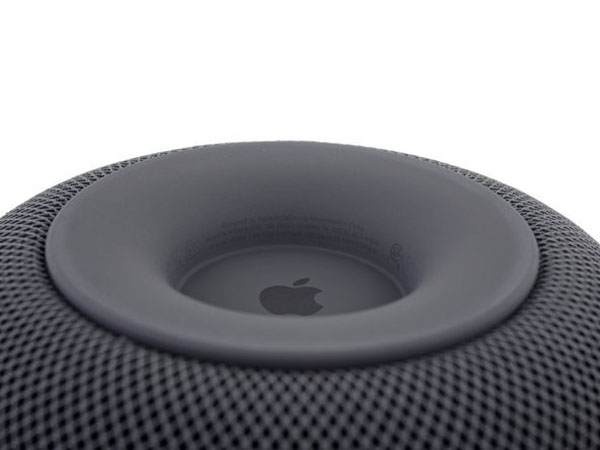

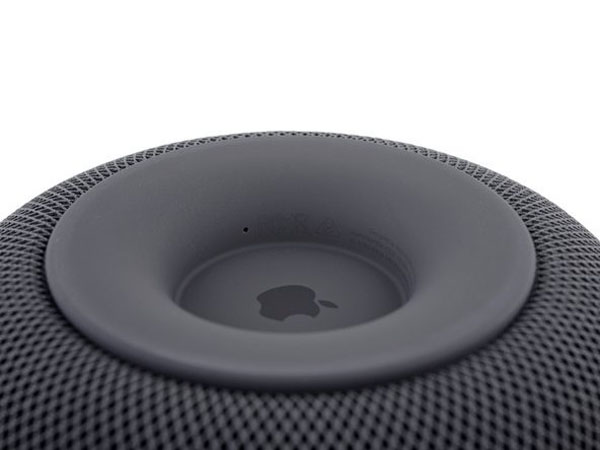

  • Chúng tôi theo dõi rất nhiều thông tin quy định được in không rõ ràng dưới chân:
    • FCC, cảnh báo chất thải điện tử, và EU , Úc và các dấu hiệu pháp lý mặc dù đã cắm vĩnh viễn Hoa Kỳ vào mô hình của chúng tôi và một điểm đánh dấu để được cách ly kép .

    • Số mô hình mới đúc, A1639.

    • Và một vài lỗ nhỏ.

      • Nơi kỳ lạ cho một số micro. Những lỗ này có thể cho mục đích khí áp?

Bước 4:

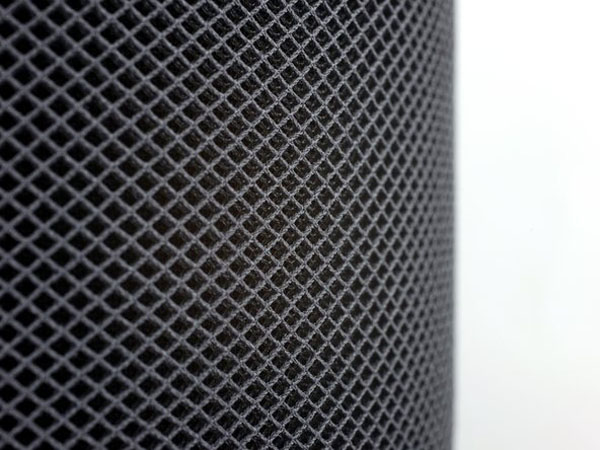

  • Tiếp theo, chúng tôi có cái nhìn tốt đầu tiên về lưới âm thanh 3D liền mạch của Apple.

    • Các kỹ sư của Apple đã phát triển lưới này để âm thanh trong suốt trong khi bảo vệ phần bên trong của HomePod khỏi bụi và mảnh vụn.

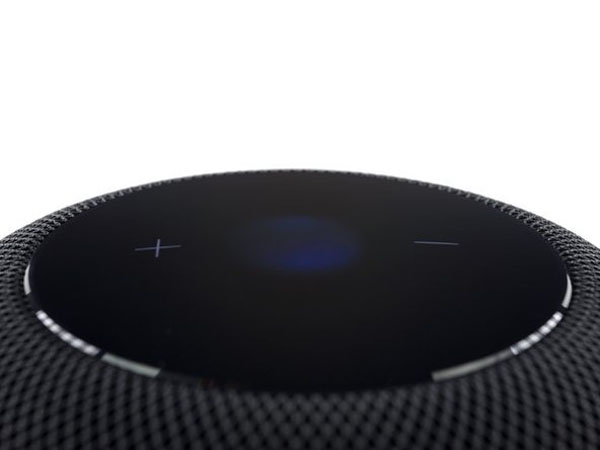

  • Giao diện cảm ứng mượt mà (trong trường hợp Siri cần nghỉ ngơi) và đèn chỉ báo LED khá quen thuộc nằm ở trên HomePod.

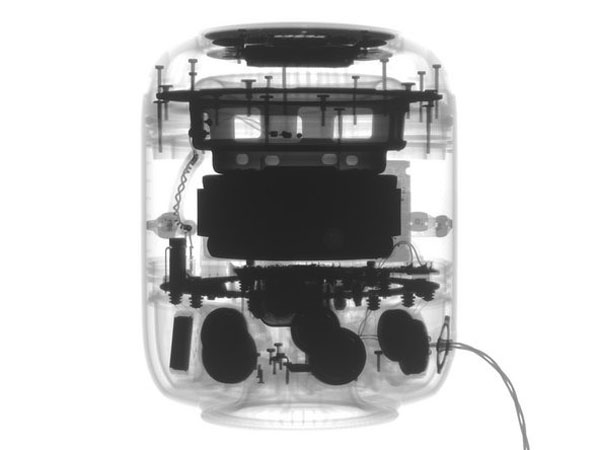

  • Nhờ vào tia X của Creative Electron , chúng ta có thể xem qua phần bên trong và có vẻ như có một số nam châm khổng lồ ở đây (như được hiển thị bởi những điểm tối đó).

Bước 5:

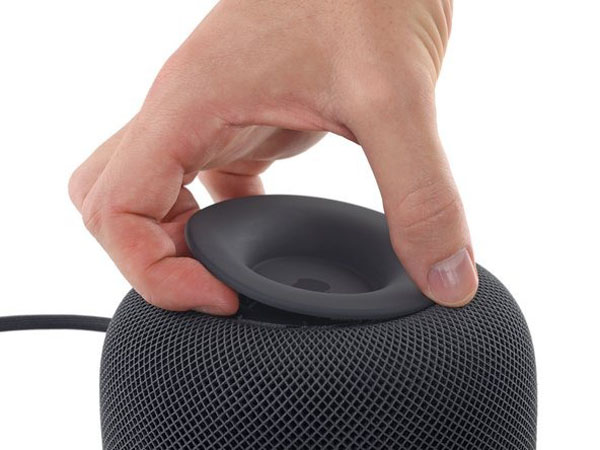

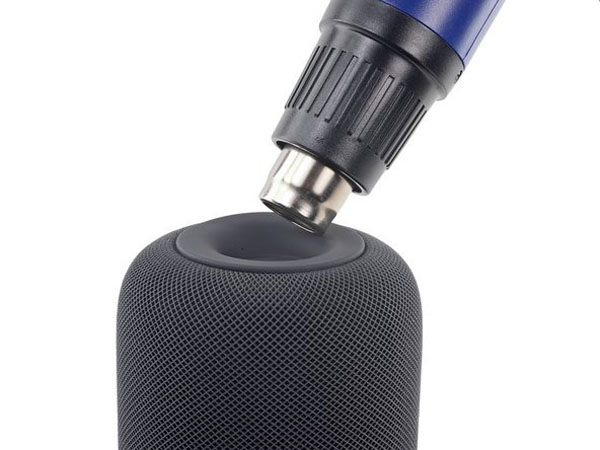

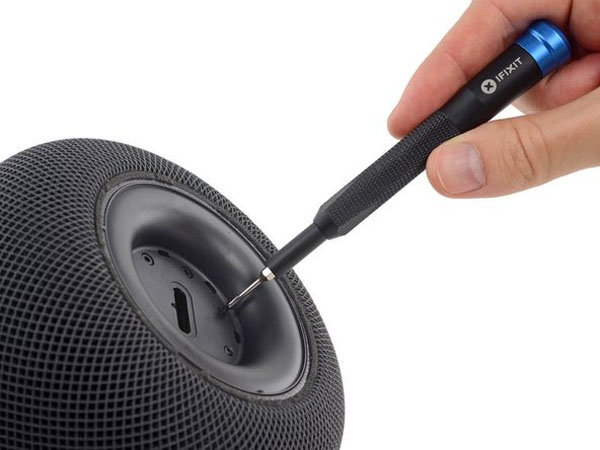

  • Trí thông minh tia X của chúng tôi cho chúng tôi thấy một số ốc vít dưới chân, vì vậy chúng tôi tập trung lửa vào chất kết dính giữ nó. Chỉ sau khi bắn nhiệt nghiêm trọng, chúng tôi mới có thể từ từ bóc bàn chân lên và tắt.

  • Ngay cả khi biết các ốc vít đang ở đó, chúng tôi đã chuẩn bị cho điều tồi tệ nhất, sau đó …

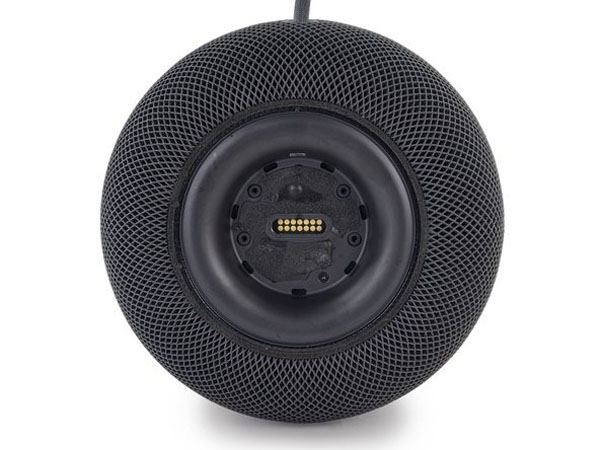

  • … nhưng cảm thấy nhẹ nhõm khi tìm thấy những ốc vít Torx thân thiện với sửa chữa đã sẵn sàng để tháo ra. Ngoài ra dưới chân keo là một cổng 14 chân, có thể được sử dụng để kiểm tra hoặc lập trình HomePod trên các chân Pogo trong quá trình lắp ráp.

Bước 6:

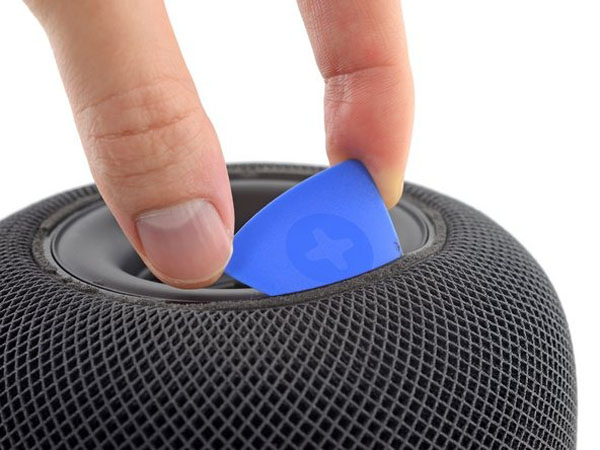

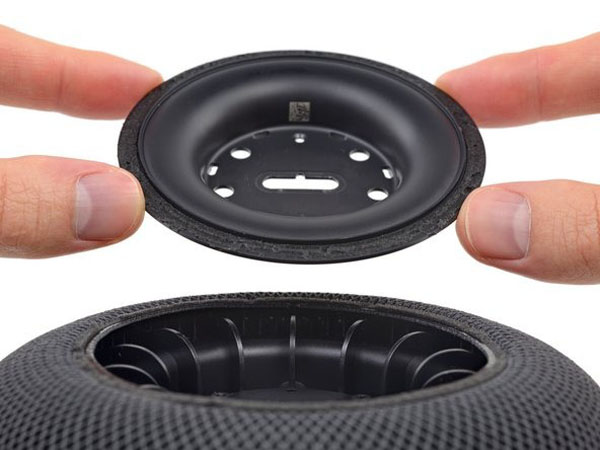

  • Có lẽ những con ốc đó không thân thiện như chúng ta nghĩ. Sau khi gỡ bỏ chúng, tấm nhựa mà chúng đang giữ vẫn … vẫn được giữ. Có vẻ như lưới đang giữ tấm truy cập.

  • Chúng tôi thực sự không muốn cắt lưới này, vì vậy chúng tôi trượt một lựa chọn dọc theo mép dán xuống của lưới và kéo tấm ra. Giải thưởng của chúng tôi? Nhiều nhựa bất khả xâm phạm mà không đi đâu cả.

    • Này Siri, cần gì để vào bên trong thứ này?

Bước 7:

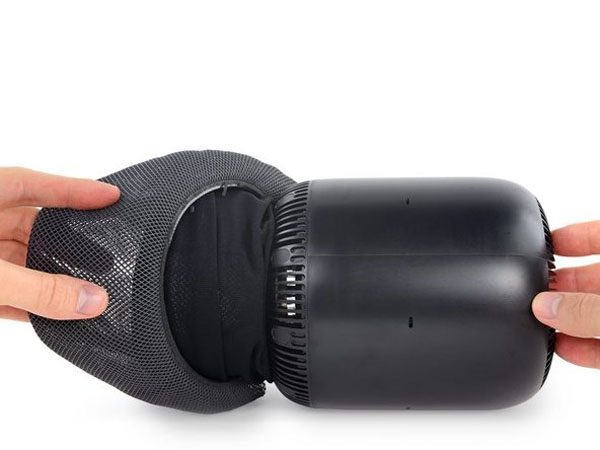

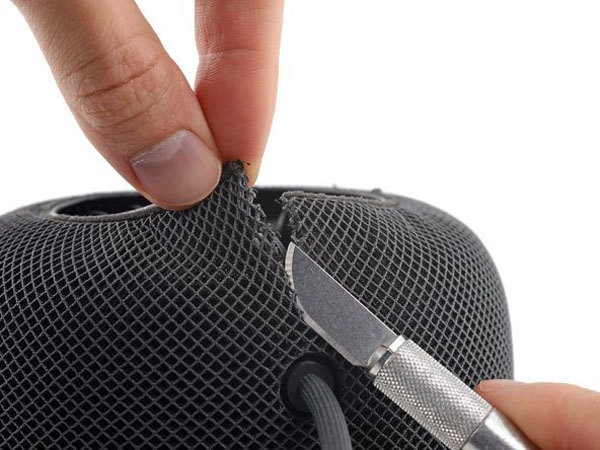

  • Có lẽ là một cái gì đó sắc nét. Chúng tôi đã cố gắng hết sức để giữ cho lưới liền mạch, nhưng không có kết quả. Chà, đây sẽ không phải là lần đầu tiên chúng tôi phải cắt một số loại vải lạ mắt .

  • Cắt xuyên qua lớp lưới 3D dày, gồ ghề, chúng tôi tìm thấy một tay áo bằng vải thứ cấp.

    • Tay áo mỏng hơn, linh hoạt hơn này bị mắc kẹt dưới đầu, vì vậy nó vẫn được đặt cho đến bây giờ.

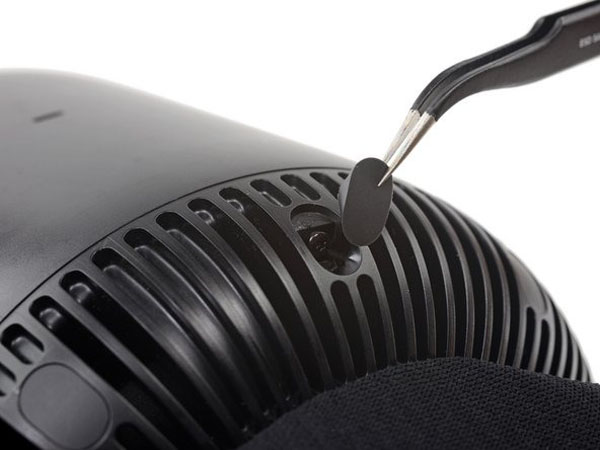

  • Rất may, phần thân bên trong không liền mạch như lưới và chúng tôi tìm thấy thêm một số ốc vít Torx ẩn dưới phích cắm cao su (cực kỳ lạ mắt).

Bước 8:

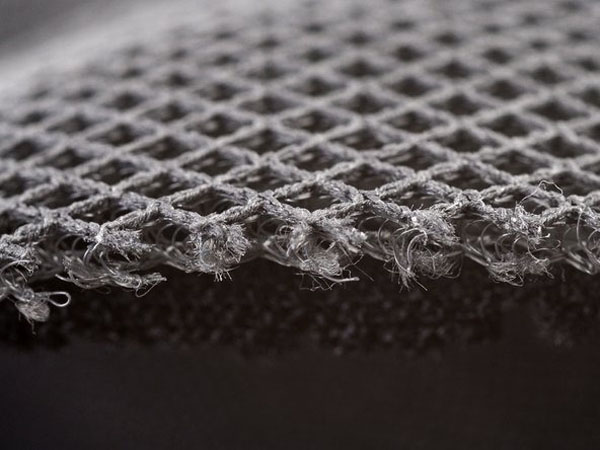

  • Một lợi ích của đường may mới được tạo ra của chúng tôi: chúng ta có thể thấy loại ma thuật sợi nào đã đi vào tay áo này.

  • Không có phép thuật, nhưng chúng ta có thể thấy rằng lưới bao gồm một lớp giống như lưới ở trên và dưới, với các cuộn dây nhỏ xíu ở giữa.

    • Kiểu xây dựng này cho phép sóng âm truyền qua vải, ít hoặc không có sự phản xạ, trong khi bụi được giữ ngoài.

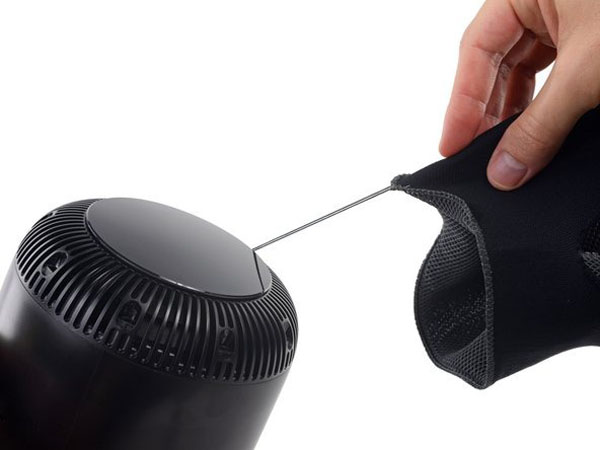

  • Bây giờ chúng ta đã tắt lưới, chúng ta có thể thấy rằng nó có một dây rút suốt! Điều này có nghĩa là có một cách không phá hủy trong đầu?

Bước 9:

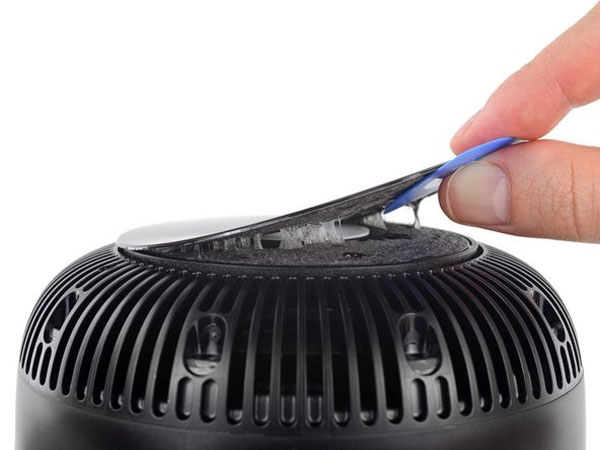

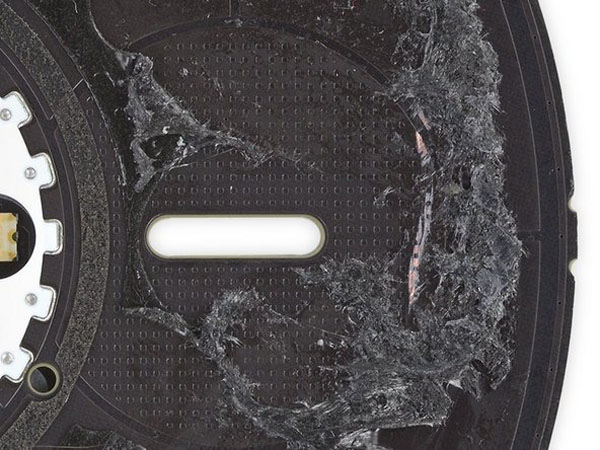

  • Theo đuổi một lối vào, chúng tôi bóc lớp keo phủ lên trên, chỉ để tìm thêm ốc vít dẫn dắt tốt, dường như không có nơi nào.

    • Những gì xuất hiện đơn giản ở bên ngoài thực sự là một mê cung để mở.

  • Sau khi có thêm nhiệt, và một miếng keo khác , chúng tôi lặn sâu thêm một lớp nữa và cuối cùng đánh bụi bẩn.

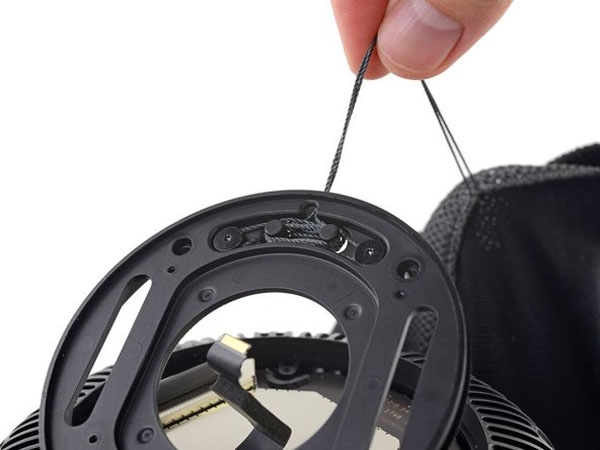

  • Dưới cánh cửa số ba, chúng tôi nhận được: một tấm ván được che chắn tốt, cáp ruy băng rộng và các cột neo của dây rút.

Bước 10:

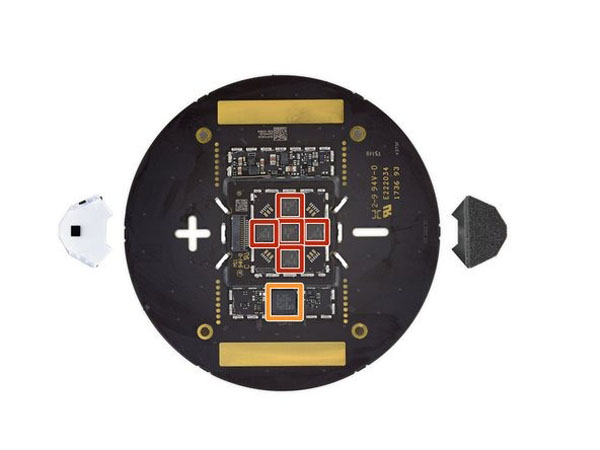

  • Việc che chắn cho tấm ván đó cho chúng ta thấy một số niềm vui khi chạy ánh sáng lên trên cùng:

    • Trình điều khiển LED TLC 5971 của Texas Cụ

    • Hệ thống lập trình trên chip CypressCY8C4245LQI-483 , có khả năng được giao nhiệm vụ điều khiển cảm ứng

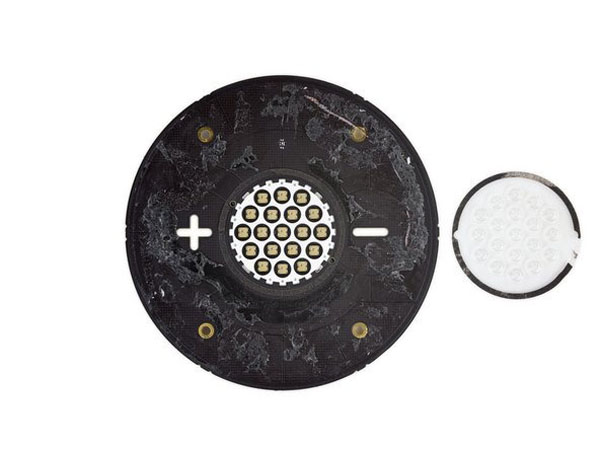

  • Mặt trái của bảng chứa đèn LED và bộ khuếch tán mang lại cho chỉ báo vẻ ngoài của nó.

  • Các biểu tượng cộng và trừ được cắt thẳng qua bảng và mỗi biểu tượng có bộ ba đèn LED nhỏ cộng với một hướng dẫn ánh sáng để nhắm vào các photon nơi chúng cần nhất.

  • Mặt trên của bảng (ảnh thứ hai) có hoa văn được sắp xếp gọn gàng của các con quỷ nhỏ có thể là một lưới điện dung, như trên Google Home , để đăng ký vòi và chạm vào bề mặt bên trên.

Bước 11:

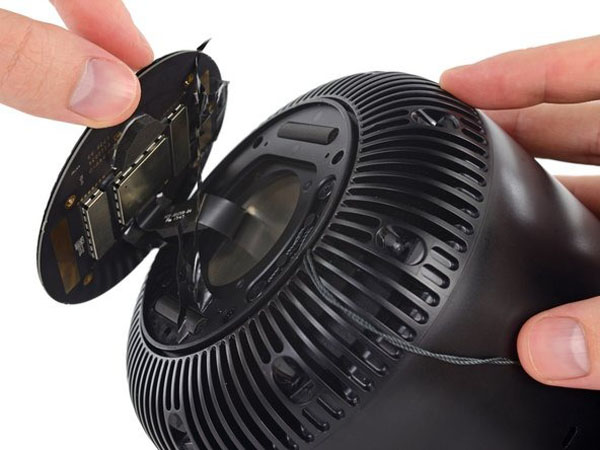

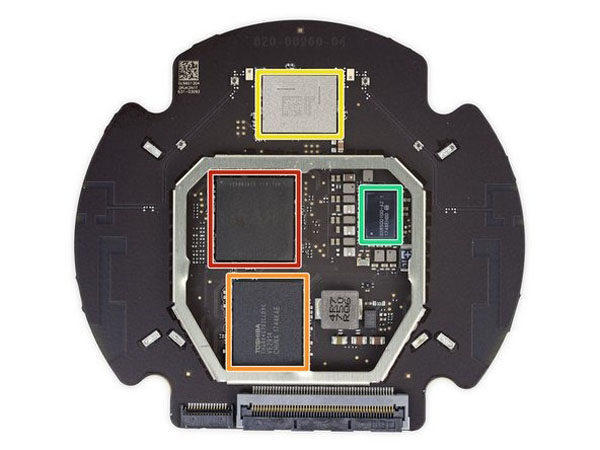

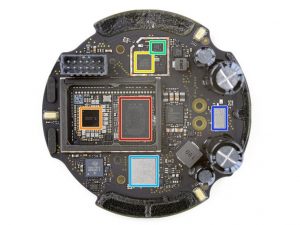

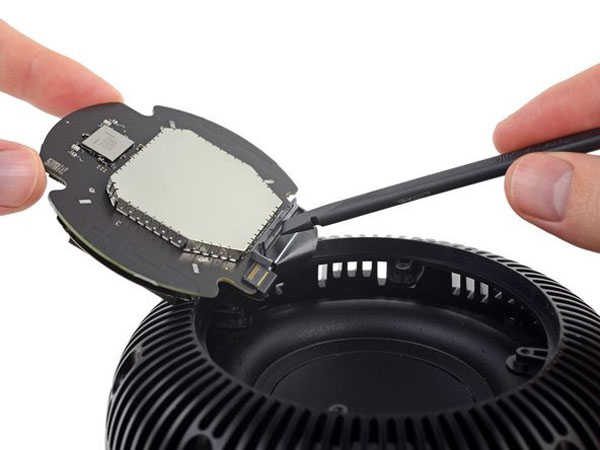

  • Đĩa tiếp theo được phát hành chứa những dây neo phức tạp đó, và đằng sau nó, bảng logic chính.

  • Chipwise, chúng tôi gián điệp:

    • Apple A8 APL1011 SoC ( chúng ta đã thấy điều này trước đây , nhưng thực hiện một công việc khác), có thể được ghép nối với RAM 1 GB được xếp lớp bên dưới

    • Đèn flash 16 GB NAND của Toshiba THGBX4G7D2LLDYC

    • Mô-đun WiFi / Bluetooth USI 339S00450, có thể có BCM43572 bị kẹt bên trong

    • Apple / Hộp thoại 338S00100-AZ PMIC

  • Thật thú vị, đảo ngược có một số miếng đệm SM không phổ biến, cho một vài chip và một số thụ động. Có lẽ HomePod đã trải qua một số thay đổi thiết kế vào phút cuối?

Bước 12:

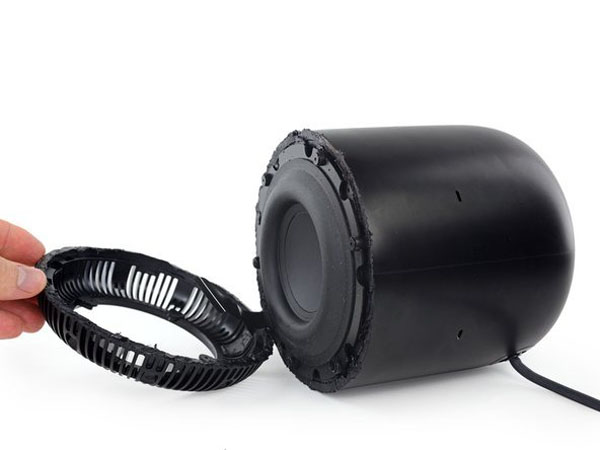

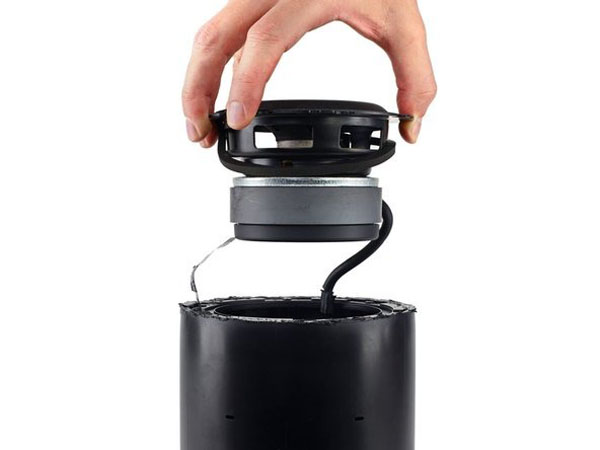

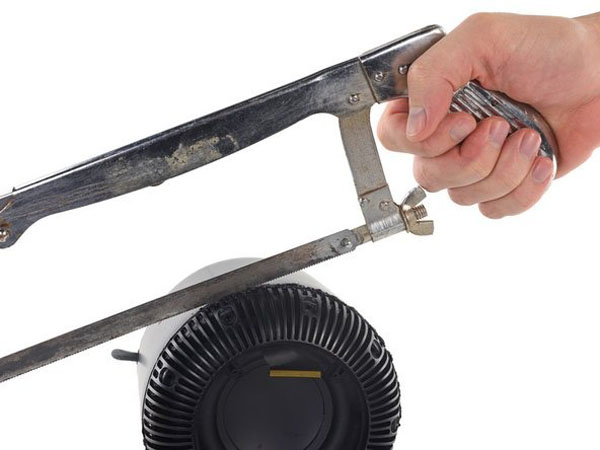

  • Cuối cùng: một đường may dường như chúng ta không thể đánh bại. Chúng tôi kích hoạt cái cưa sắt (và máy cắt siêu âm của chúng tôi ) và phát ra chiếc loa siêu trầm.
    • Nếu nam châm trên loa trầm này có vẻ lớn đối với loa có kích thước này, thì đó là vì nó là. Các nốt trầm sâu, ấn tượng phụ thuộc vào khả năng di chuyển nhiều không khí của người nói.

    • Mặc dù điều đó được thực hiện theo cách truyền thống bằng cách tăng đường kính của hình nón , thay vào đó, Apple đã tăng hành trình của cuộn dây thoại (lên 20 mm pp trong trường hợp này), do đó cần một nam châm lớn hơn. Bằng cách đó, đường kính loa vẫn nhỏ, nhưng nó vẫn có thể di chuyển đủ không khí để mang đến những nốt trầm chất lượng.

Bước 13:

  • Sau khi cắt và chọc vào pháo đài của một diễn giả, chúng tôi đi đến chướng ngại vật cuối cùng: một chiếc nhẫn có ren.

  • Chúng tôi buộc phải kết luận rằng, tại một số điểm, HomePod có thể được tháo ra để tách thành phần điều khiển / loa trầm và bộ phận cung cấp loa / loa.

  • Nhưng chúng tôi không cảm thấy quá tệ về việc bị hack: đánh giá bằng chất kết dính mà bạn có thể nhìn thấy ở mặt dưới của ống, các chủ đề không dành cho người tiêu dùng, điều này được dán kín.

    • Không có gì ngạc nhiên khi giá sửa chữa của Apple là 80-85% của chính thiết bị này không dễ dàng gì. Nhưng nếu chúng ta hiểu sai, bằng mọi cách, hãy chia sẻ thủ tục ma thuật!

Bước 14:

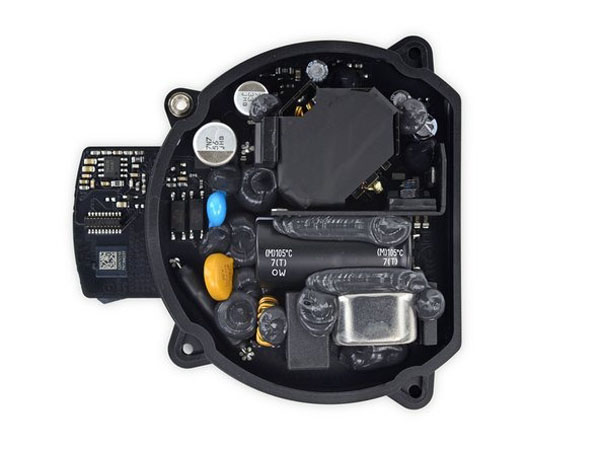

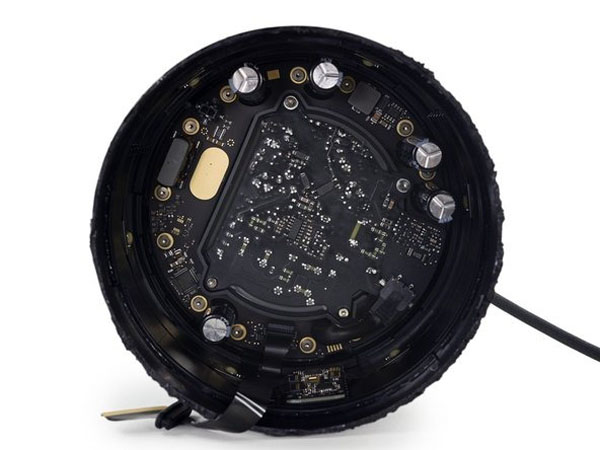

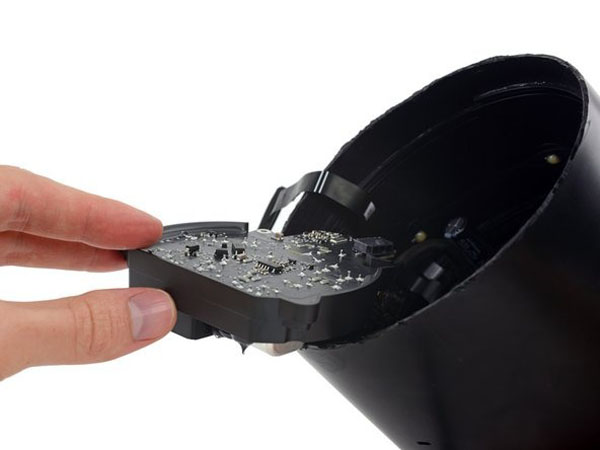

  • Lớp tiếp theo của củ hành HomePod của chúng tôi (hoặc có thể là parfait ?) Là bộ nguồn hai phần, bao gồm một khối bên trong xử lý chuyển đổi AC / DC và vòng ngoài phân phối điện cho cả tám loa.

  • Phần cứng khổng lồ của bo mạch AC-in tràn ngập epoxy, có lẽ để giữ cho những rung cảm điên rồ không bị lung lay. Nó gửi năng lượng đến bảng mạch thông qua các bài viết dẫn điện à Mac Pro .

Bước 15:

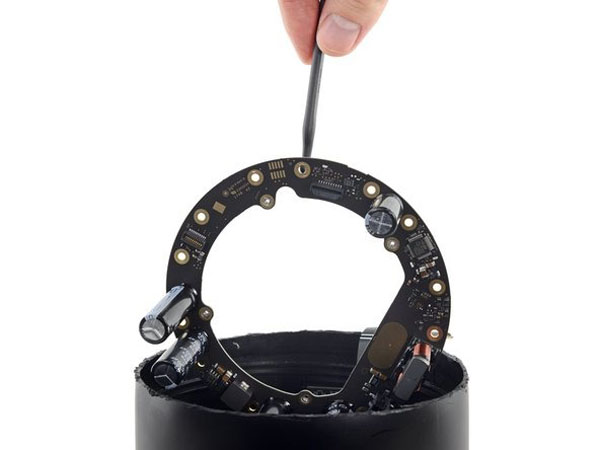

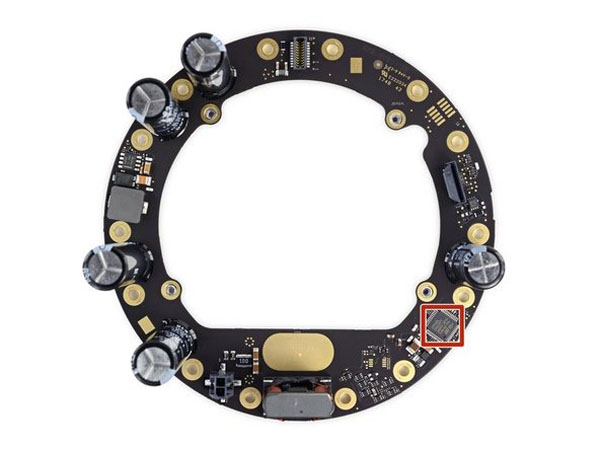

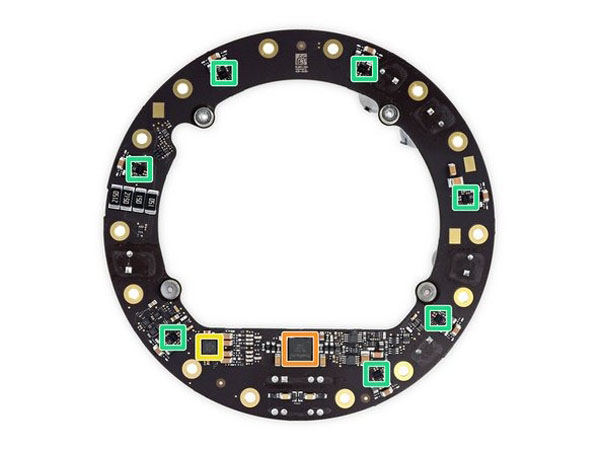

  • Chúng tôi đã có một phần hai của nguồn cung cấp năng lượng, Stargate hào quangvòng phân phối điện, trên móc .

  • Phía bên cạnh tụ điện của bảng cung cấp năng lượng giữa các thiên hà của chúng tôi là nhà của một MCU ARM công suất cực thấpSTM32L051C8T7 .

  • Và ở phía bên kia, chúng tôi tìm thấy:

    • Bộ chỉnh lưu âm thanh quốc tế PowlRaudio 98-0431

    • 4350C Y01742 TWN

    • Và xung quanh chu vi, bảy bộ khuếch đại âm thanh Analog Thiết bị tương tự SSM35158 có vẻ như đây là những bộ khuếch đại riêng cho các loa tweeter!

Bước 16:

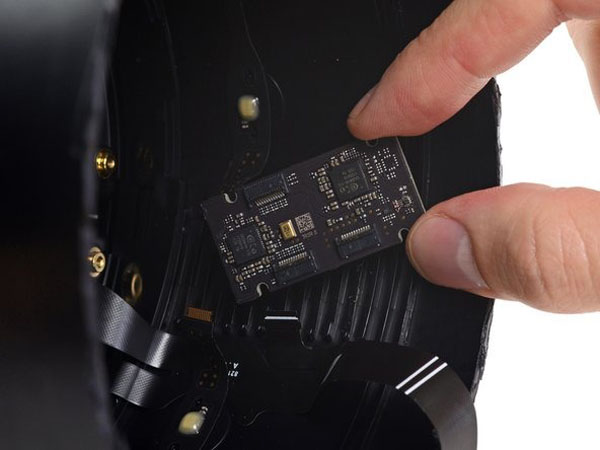

  • Chúng tôi vật lộn một tấm ván nhỏ từ chất kết dính giữ nó vào thùng, và nhận thấy hai chip ADC của Conexant CX20810 của Synaptics cho mảng micro.

    • Không chịu thua kém, bo mạch có micrô của chính nó có khả năng là micrô tần số thấp để hiệu chỉnh loa trầm.

    • Mic này về cơ bản lắng nghe đầu ra của loa trầm và thông qua một số xử lý tín hiệu lạ mắt, tinh chỉnh loa trầm để có được hiệu suất tốt nhất có thể trong khi vẫn giữ mức âm trầm phù hợp với các tần số khác.

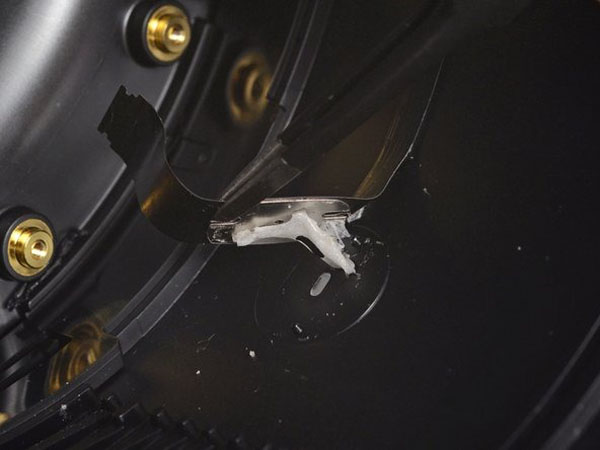

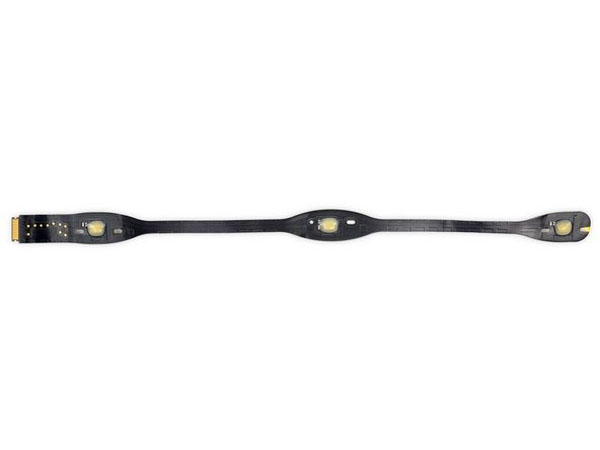

  • Quay lại với phần còn lại của micro: chúng có hai dải dài gồm ba micrô. Mỗi dải được dán chắc chắn vào bên trong vỏ, với các micrô được đặt trên các kênh hình phễu.

Bước 17:

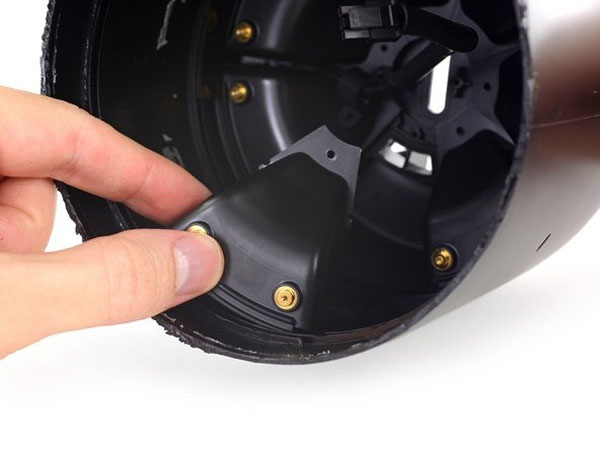

  • Chúng tôi kéo một vòng luồng khác ra khỏi HomeBody và cuối cùng cũng có quyền truy cập vào tuyết trắng và bảy tweeter, hoàn thành với bài viết sức mạnh dẫn của họ.

    • Điều đó đúng với những cột vít vàng đang cung cấp năng lượng cho các tweeter.

  • Nhìn vào một cảng, chúng tôi có cảm giác rất tệ về điều này . Hoặc có thể đó là tweeter lo lắng.

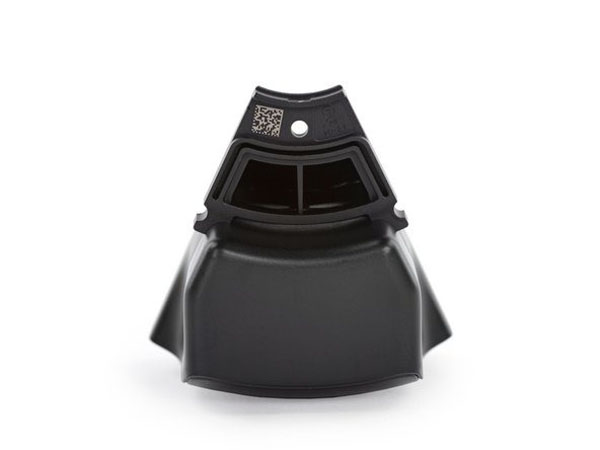

  • Sừng gấp nhỏ ở phía trước của tweeter là một mẹo mà các kỹ sư thiết kế âm thanh sử dụng để tăng hiệu quả của người nói và kiểm soát hướng phát ra âm thanh của nó. Đó là khái niệm tương tự được sử dụng trong máy hát .

  • Thời gian để thoát ra khỏi máy cắt siêu âm và mở đơn vị này mở!

Bước 18:

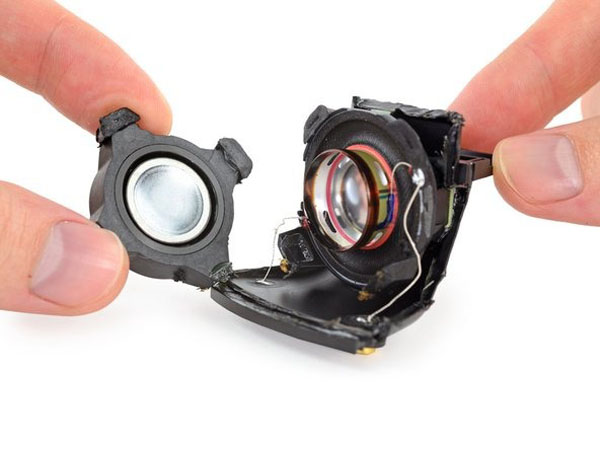

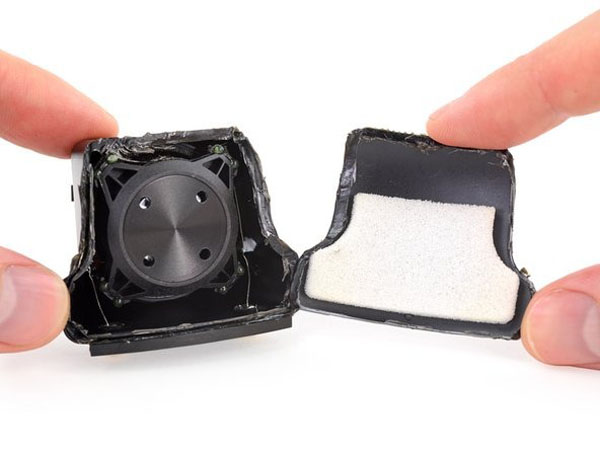

  • Khi lắp ráp loa tweeter, chúng ta sẽ có cái nhìn rõ hơn về loa tweeter có lỗ thông hơi mang đến cho HomePod âm thanh “chính xác”.

  • Các lỗ thông hơi ở hai bên của cuộn dây bằng giọng nói và bốn lỗ ở phía sau loa tweeter ngăn không cho áp suất không khí tích tụ phía sau vòm tweeter khi nó di chuyển.

    • Giảm áp suất giúp vòm vòm và âm nhạc không bị biến dạng trong khi loa tweeter di chuyển qua lại vài nghìn lần mỗi giây.

  • Cho đến nay chúng tôi chưa thấy bằng chứng nào về tweeter kim cương … Có câu trả lời nào cho chúng tôi không, Tiến sĩ Geaves?

Bước 19:

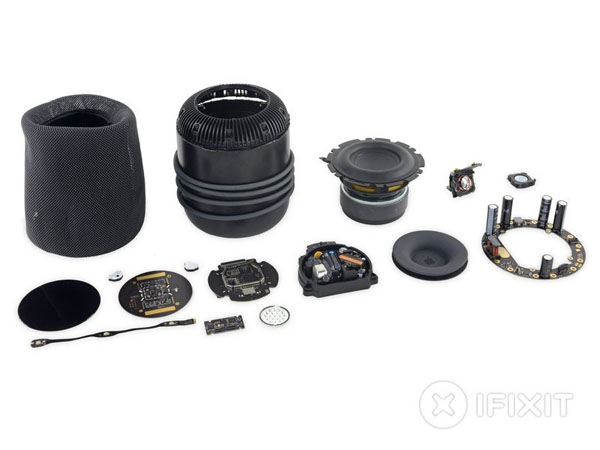

  • Và với điều đó: đây là tất cả các bit làm cho một ngôi nhà Siri trở thành HomePod.

  • Bạn có biết làm thế nào Apple có được những điều này? Có phải chúng ta đã bỏ lỡ một người nói khôn ngoan? Hãy cho chúng tôi biết trong các nhận xét và chắc chắn xem video phân tích của chúng tôi trên YouTube.

  • Cuối cùng, đã đến lúc chỉ định điểm số sửa chữa.Mặc dù có nhiều mặt tích cực, nếu quy trình mở thực sự không thể đảo ngược, chúng ta sẽ phải chấm điểm cho phù hợp.
