Nhiều năng lượng hơn, nhiều màn hình hơn, nhiều pin hơn, tốc độ cao hơn. Tất cả những gì thực sự có nghĩa là gì? Nhiều nhiệt. Vậy làm thế nào để bạn có được tất cả nhiệt lượng đó từ một thiết bị như điện thoại thông minh? Không giống như bạn có thể thêm quạt hoặc hệ thống làm mát bằng chất lỏng lớn … hãy xem phép thuật được thực hiện như thế nào.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Huawei Mate 20 X của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Bước 1: Huawei Mate 20X xé nhiệt.

  • Xin chào mọi người, tôi là Greg. Tôi thiết kế các giải pháp nhiệt cho điện tử tiêu dùng để kiếm sống. Tôi nghĩ rằng đây sẽ là một cộng đồng thú vị để chia sẻ và học hỏi. Đây là giọt nước mắt đầu tiên của tôi, tôi đang đăng bài vì vậy tôi sẽ cố gắng và tốt hơn theo thời gian. Tôi hoan nghênh và phản hồi và nhận xét mà bạn có thể có! Cảm ơn và tận hưởng!

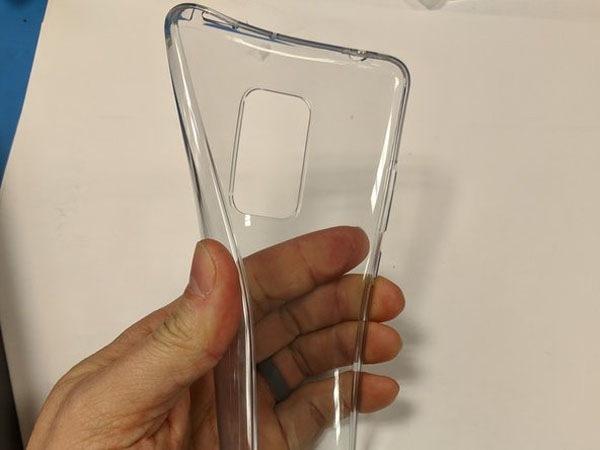

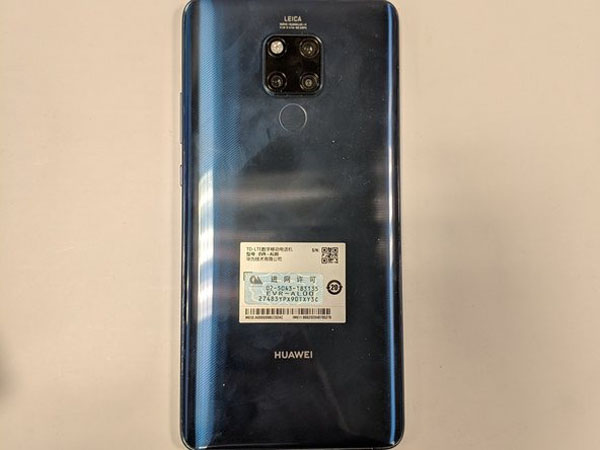

  • Đây là … tươi từ người bạn của tôi ở vùng viễn đông. Bao gồm ba camera và vỏ bảo vệ squishy!

  • Từ chối trách nhiệm đầy đủ. Tôi sẽ không xem xét chi tiết các thành phần trên bảng trong trường hợp này, trừ khi điều đó được yêu cầu cụ thể. Đây sẽ là tất cả về các giải pháp nhiệt.

  • Điều đó đang được nói, việc phá bỏ này sẽ là một hướng dẫn tốt để đưa bạn vào thiết bị để sửa chữa bất cứ điều gì bạn cần. 🙂

Bước 2:

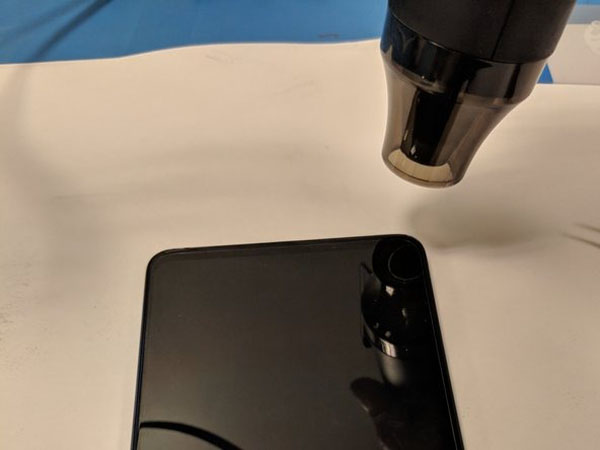

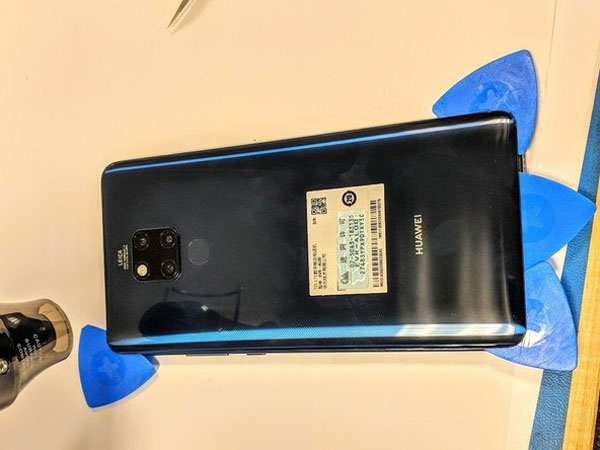

  • Không có ốc vít bên ngoài có thể nhìn thấy … có vẻ khá tiêu chuẩn bây giờ. Có vẻ như chúng ta cần một chút nhiệt. Họ nói rằng nó có thể xử lý nhiệt … bao nhiêu? Chỉ để đến đây đã mất 25 phút … Tôi bắt đầu ở phía dưới.

Bước 3:

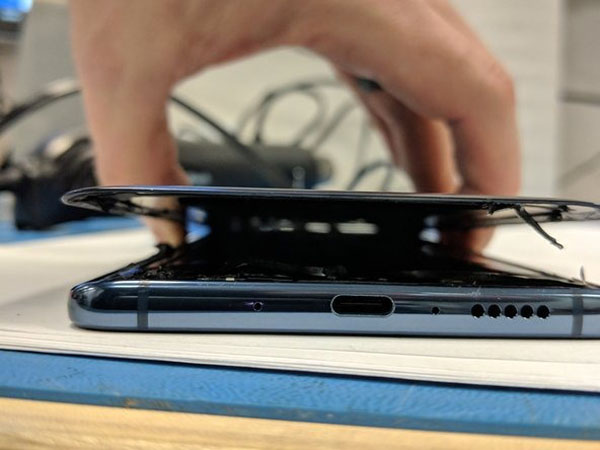

  • ~ 30 phút sau, thành công! Đó là rất nhiều nỗ lực. Nhưng, bây giờ chúng ta có thể xem loại máy này có ruột như thế nào!

Bước 4:

  • Ngay lập tức, chúng tôi có một mỏ đất ẩn.Nhưng, phải trung thực, mong đợi. Cảm biến vân tay có một dây cáp ruy băng gắn vào bo mạch chủ (ở đâu đó).

  • Rất may, đây là một cáp rất dài và linh hoạt, làm cho nó đủ đơn giản để gửi đi.

Bước 5:

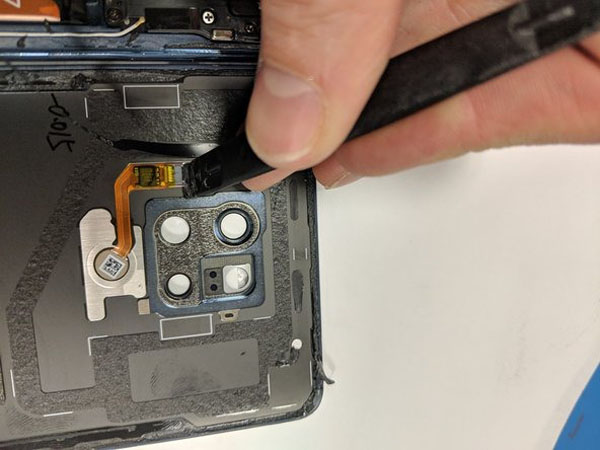

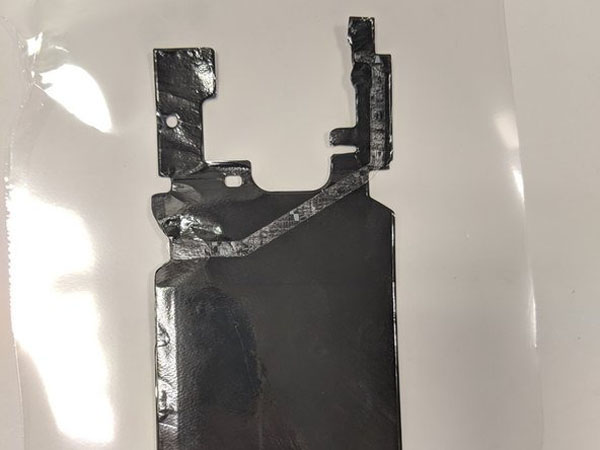

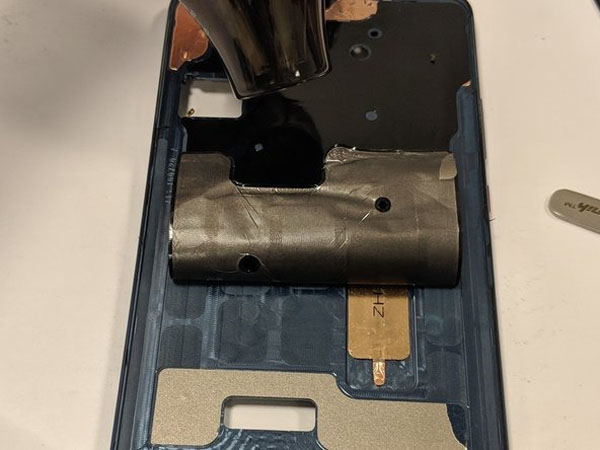

  • Chúng tôi có nó! Bước đột phá đầu tiên của chúng tôi vào giải pháp nhiệt của con thú này!Đối với người không quen, đây là than chì. Nó được bao phủ trong nhựa đen, nhưng nó là một chất dẫn nhiệt đáng kinh ngạc.

  • Hãy lưu ý ở đây … nếu bạn đã từng làm việc trên những thứ này (hoặc bất kỳ điện thoại thông minh nào hiện nay), hãy đặc biệt quan tâm đến tài liệu này. Nó rất quan trọng đối với sự ổn định nhiệt của thiết bị!

  • Tôi đã đề cập là nó linh hoạt? Thêm vào đó, gấp 3 lần độ dẫn nhiệt của Đồng! Thứ mát mẻ.

Bước 6:

  • Họ luôn tìm cách làm mỏng mọi thứ trong những chiếc điện thoại này, vì vậy hãy tiếp tục đào.

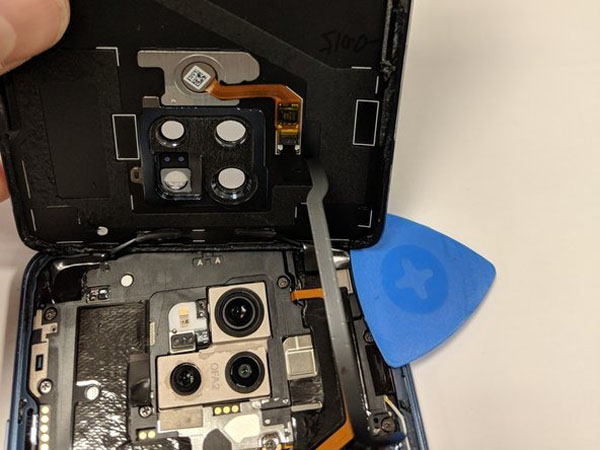

  • Đèn flash bật ra một chút trong khi tháo nắp lưng. Chỉ cần lưu ý về điều đó.

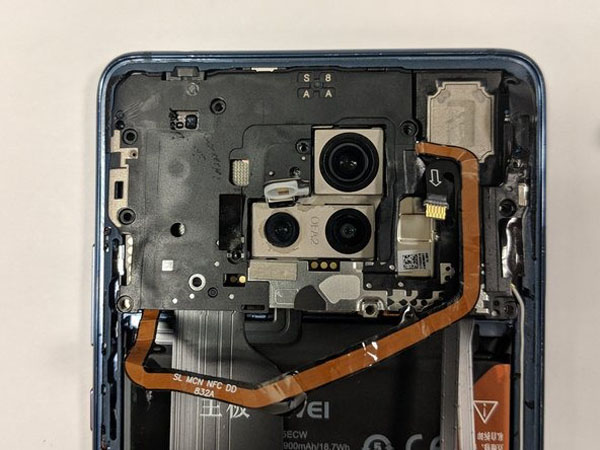

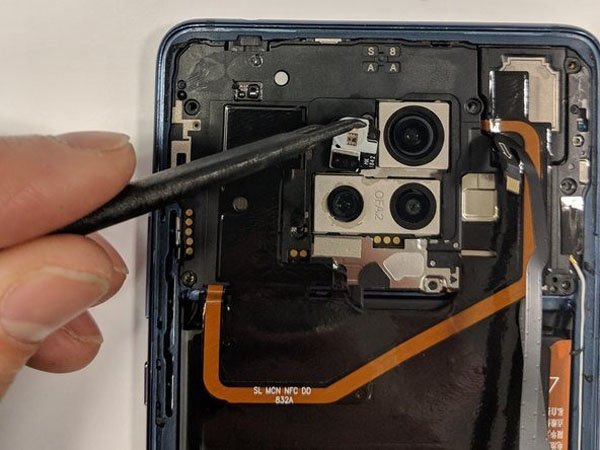

  • Cáp ruy băng màu đồng dài đi qua phần than chì sẽ cần phải được gỡ bỏ, cẩn thận.

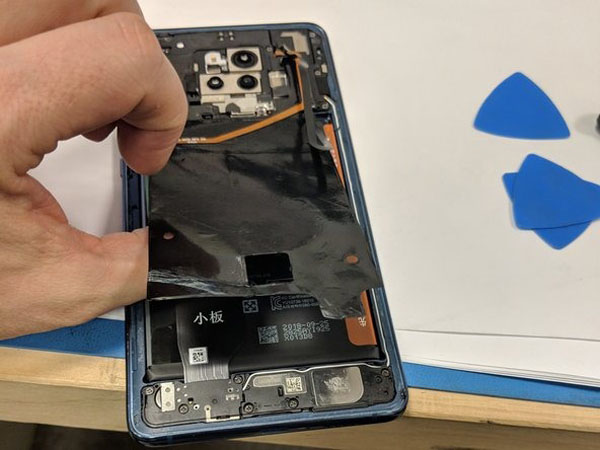

  • Với một chút nhiệt và kéo cẩn thận, cáp và than chì tách rời mà không có vấn đề.

Bước 7:

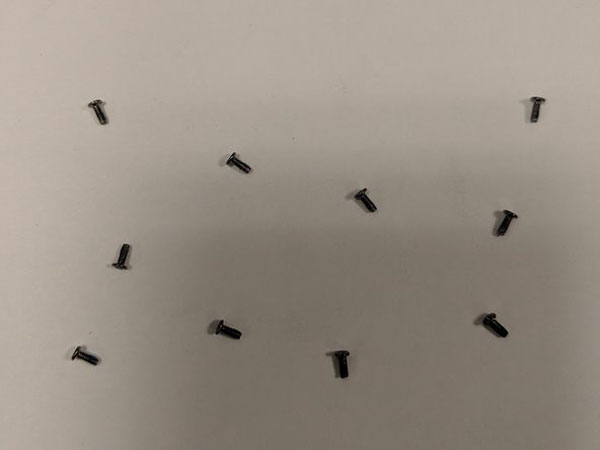

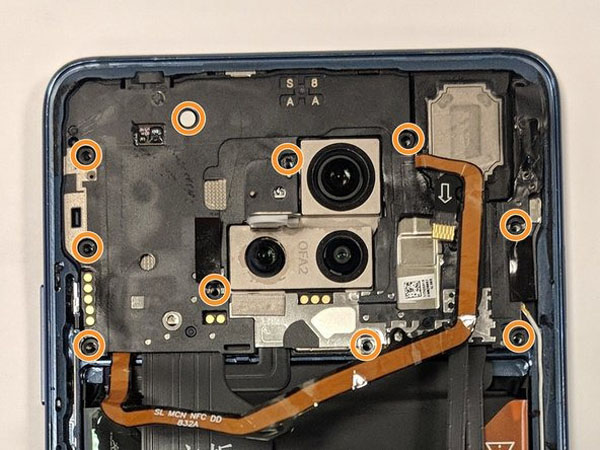

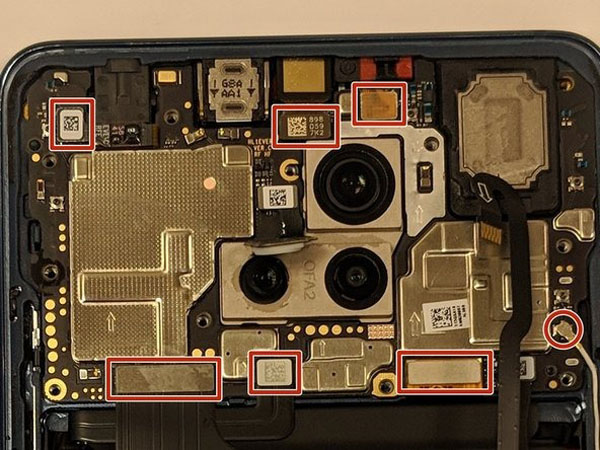

  • Cuối cùng là một số ốc vít! Thực tế rất nhiều, 10 chỉ cho bìa nhựa mẹ. Có một ốc vít ẩn dưới nhãn dán bảo mật màu trắng.

Bước 8:

  • Tập tin đính kèm cáp băng tiêu chuẩn ở đây cần phải được giải phóng để lấy PCB ra. Tôi thích spludgers nhựa. 🙂

Bước 9:

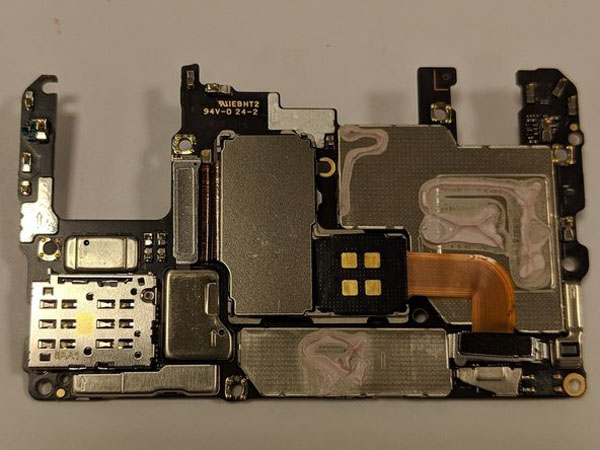

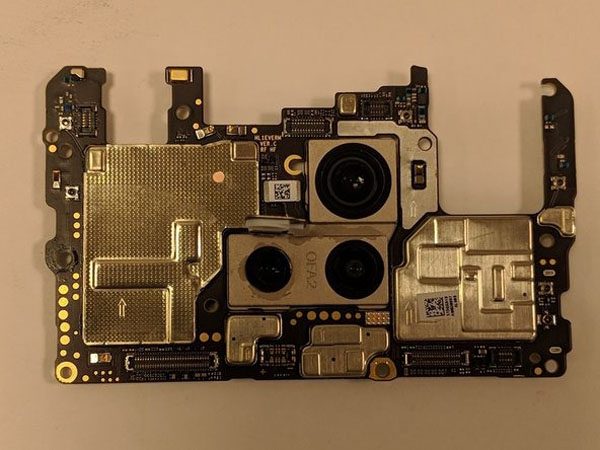

  • Nó luôn làm tôi ngạc nhiên khi PCB nhỏ của những chiếc điện thoại thông minh này đã nhận được!

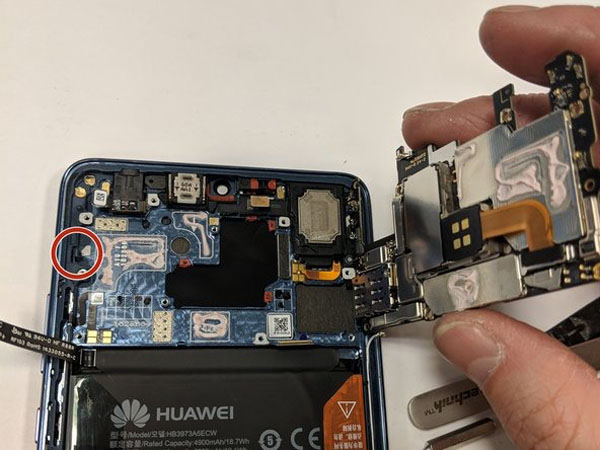

  • Có một clip được đúc vào khung kim loại ở phía bên trái của PCB. Điều đó cần được giải quyết để loại bỏ bảng.

  • Nó sẽ cố gắng và giữ đúng vị trí do một số vật liệu giao diện nhiệt đang giữ nó xuống.

Bước 10:

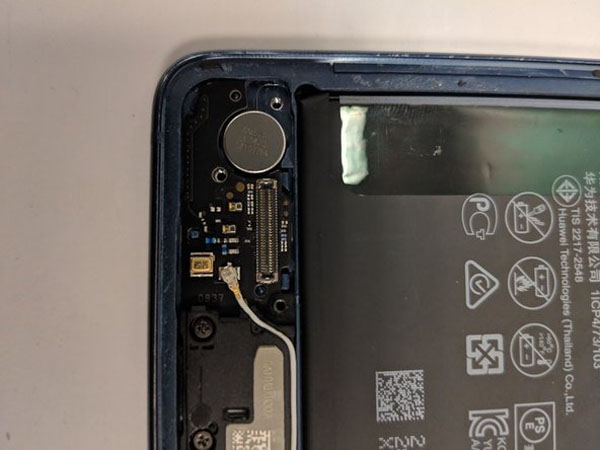

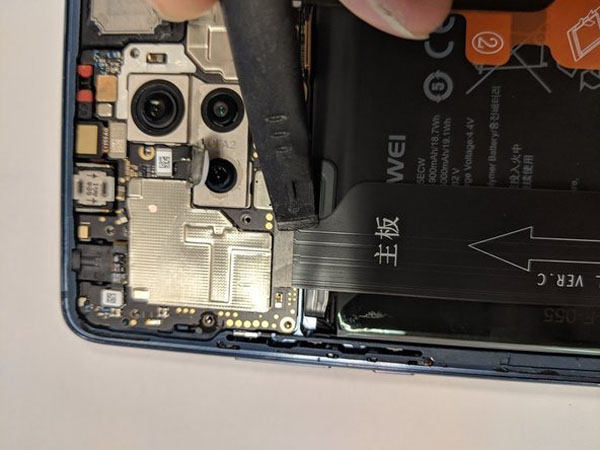

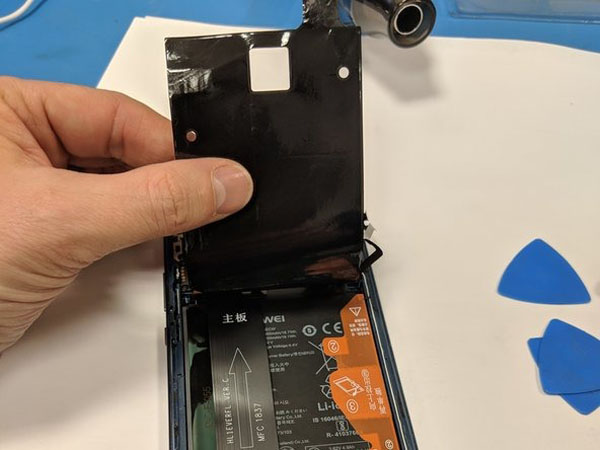

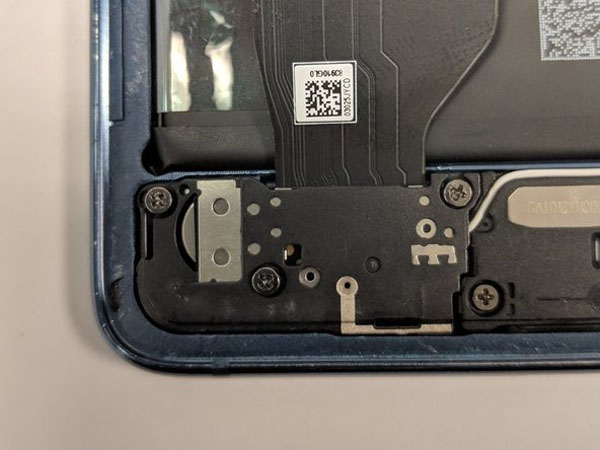

  • Pin là tiếp theo. Vì vậy, chúng tôi giải quyết cáp băng lớn đi ngang qua nó.

  • Chỉ cần ba ốc vít, và tất cả các kích thước như trước đây!

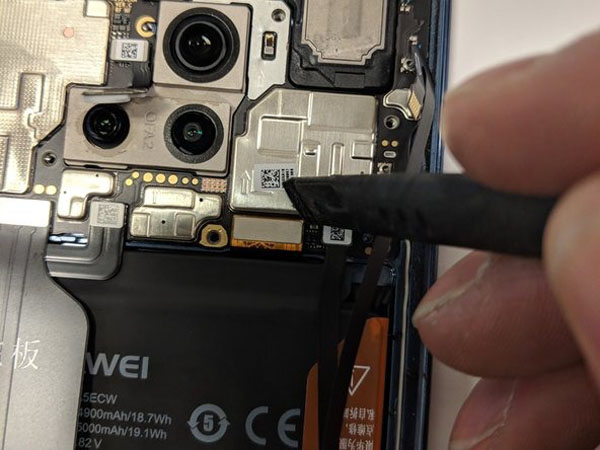

  • (OK tôi thừa nhận, tôi đã bỏ qua rất nhiều chi tiết ở đây. Nhưng đủ để nói, các tab pin nhỏ được dán nhãn bằng tiếng Trung Quốc không hữu ích lắm. Vì vậy, tôi chỉ làm kẹt một thẻ bên dưới nó. Tôi đã sử dụng nhiệt tối thiểu để làm cho nó xảy ra.)

  • Yay! Pin đã hết! Nó vẫn dễ dàng hơn hầu hết các Samsung mới …

Bước 11:

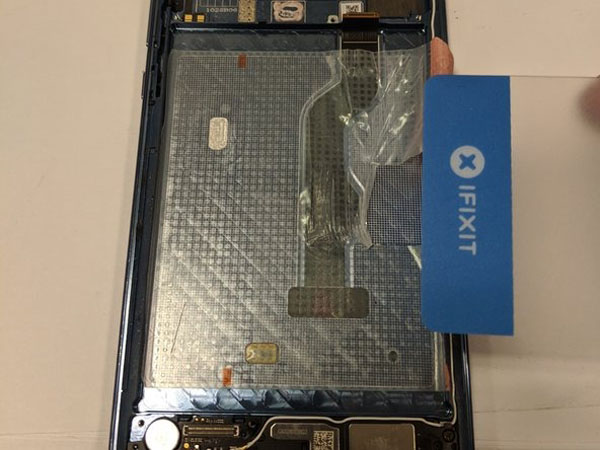

  • OK, vẫn không có dấu hiệu của bất cứ điều gì che giấu, nhưng theo kinh nghiệm của tôi, thường có một giải pháp nhiệt dành riêng cho màn hình. Đến giờ đi đào!

  • Thêm 30 phút nhiệt tối thiểu và tập thể dục cẩn thận cẩn thận trong kiên nhẫn ở đây.

  • Nhưng sự kiên nhẫn của bạn (và súng nhiệt mạnh mẽ) sẽ được đền đáp. Tôi bắt đầu ở loa tai và từ từ đưa lưỡi dao Exacto vào lưỡi dao. Đó là công việc vô cùng tinh tế. Lưu ý rằng viền mỏng như thế nào. Tôi bị sốc về mức độ mạnh mẽ của chất kết dính trên cái này.

Bước 12:

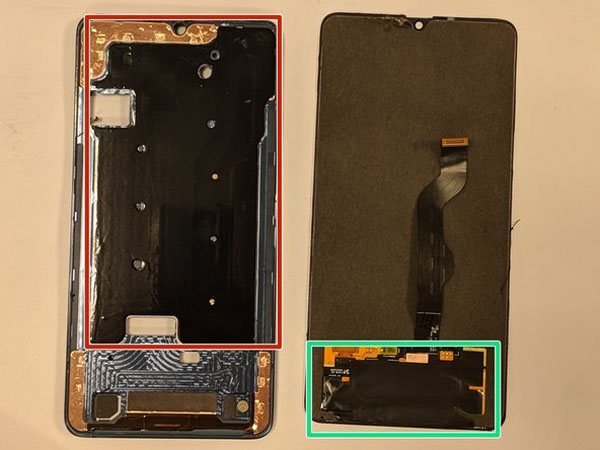

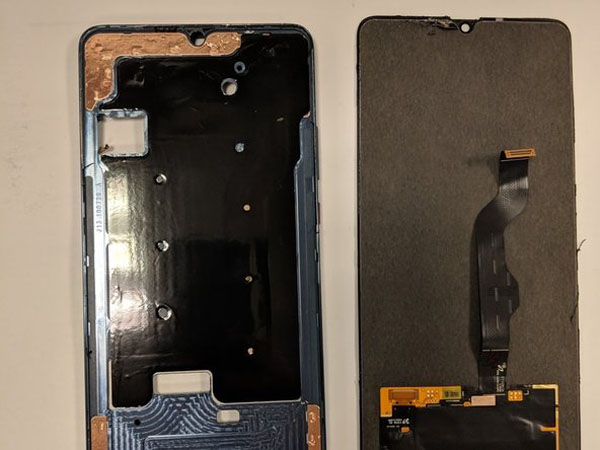

  • Ở đây chúng tôi có giải pháp làm mát cho màn hình OLED.

  • Bên phải là một cuộn băng đồng nhỏ có một số vật liệu che chắn EM liên quan.

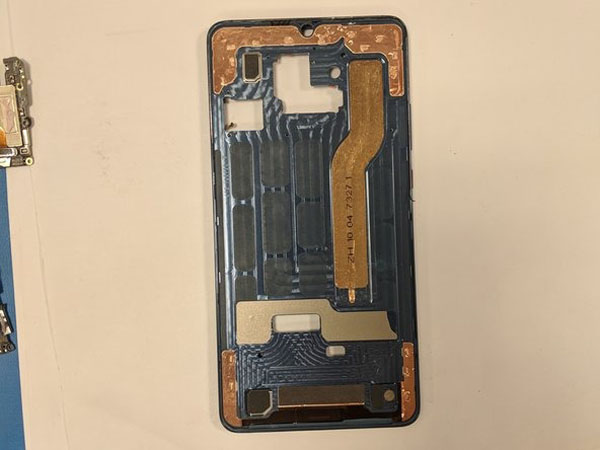

  • Ở bên trái, chúng tôi có một tấm than chì lớn một lần nữa, và một số dải đồng nhỏ hơn.

  • Nhưng khi kiểm tra kỹ hơn, tôi đang thấy thứ trông như thứ gì đó ẩn dưới lớp than chì …

Bước 13:

  • Nhìn kìa! Với một chút nhiệt để loại bỏ cẩn thận than chì linh hoạt, có một buồng hơi (400micron) mỏng!

  • Khi nhìn vào vị trí, nó dường như đang hút nhiệt từ mặt trên nóng hơn của điện thoại và kéo nó xuống phía dưới mát hơn của thiết bị.

  • Tôi sẽ xé vào buồng hơi vào một ngày sau đó để cập nhật cho bạn về cấu trúc bên trong.
