Giới thiệu

Sử dụng hướng dẫn này để loại bỏ và thay thế các máy ảnh phía sau trong iPhone 11. Lắp ráp camera phía sau bao gồm một mô-đun góc rộng và một mô-đun góc cực rộng. Cả hai đều được thay thế với nhau, như là một đơn vị duy nhất.

Lưu ý: hướng dẫn này chỉ thị bạn hoàn toàn tách các cáp màn hình và tháo lắp ráp màn hình để có thể truy cập tốt hơn các máy ảnh phía sau — Tuy nhiên, có thể tháo và thay thế các máy ảnh phía sau bằng cáp Hiển thị vẫn được kết nối. Người đọc nâng cao có thể bỏ qua ngắt kết nối màn hình để tiết kiệm thời gian, miễn là màn hình được hỗ trợ đúng cách và các cáp Hiển thị không bị hỏng.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Loại bỏ các vít pentalobe

  • Trước khi bạn bắt đầu, xả pin iPhone của bạn dưới 25%. Một pin lithium-ion tính có thể bắt lửa và/hoặc nổ nếu vô tình bị thủng.
  • Tắt điện iPhone của bạn trước khi bắt đầu tháo gỡ.

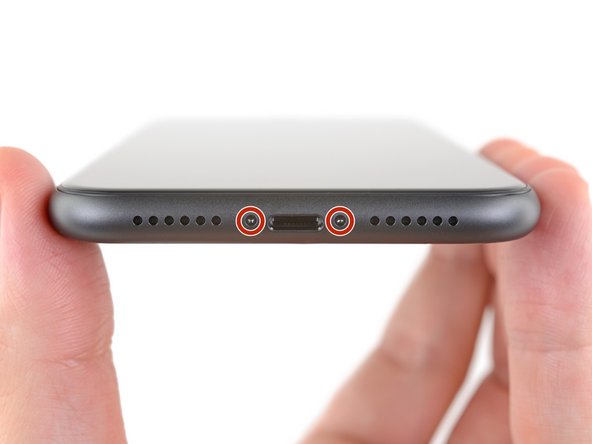

  • Loại bỏ hai 6,7 mm-vít pentalobe dài ở cạnh dưới cùng của iPhone.

  • Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành quá khứ bước này, hoặc chăm sóc để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế các con dấu.

Bước 2: Nhiệt cạnh dưới của điện thoại

  • Sưởi ấm cạnh dưới của iPhone giúp làm mềm các chất kết dính đảm bảo màn hình, làm cho nó dễ dàng hơn để mở.

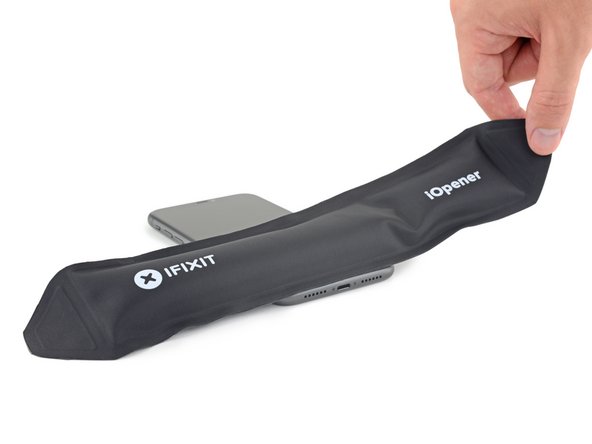

  • Sử dụng một máy sấy tóc hoặc súng nhiệt hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút.

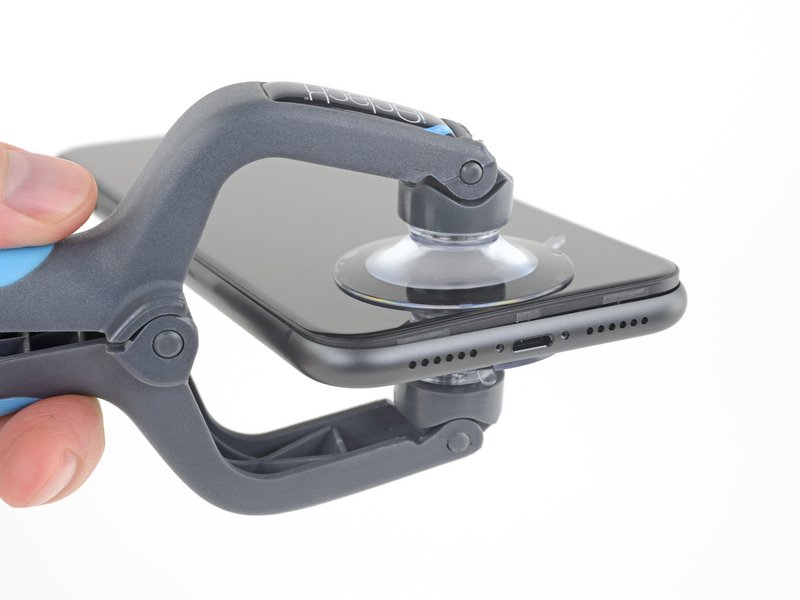

Bước 3: Áp dụng chén hút (s)

  • Hai bước tiếp theo chứng minh iSclack, một công cụ hữu ích mà chúng tôi khuyên bạn nên cho bất cứ ai làm việc sửa chữa thường xuyên. Nếu bạn không sử dụng iSclack, hãy bỏ qua hai bước cho một phương pháp thay thế.
  • Nếu máy đo độ sâu nhựa được gắn ở trung tâm của iSclack, loại bỏ nó ngay bây giờ-nó không cần thiết cho iPhone lớn hơn như iPhone 11.

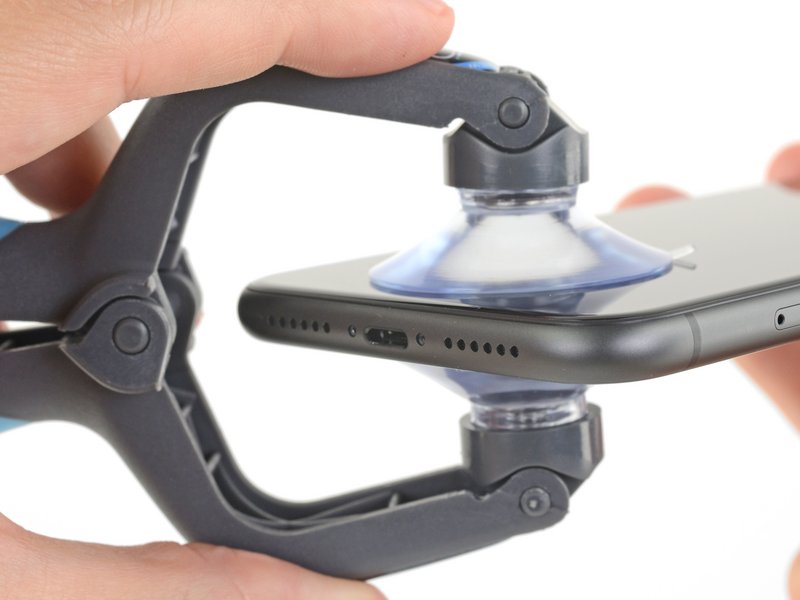

  • Vị trí các ly hút gần mép dưới cùng của iPhone-một ở phía trước, và một ở phía sau.

  • Nhấn cả hai cốc hút chắc chắn vào chỗ.

  • Nếu màn hình của bạn hoặc trở lại thủy tinh bị nứt nặng, bao gồm nó với một lớp băng đóng gói rõ ràng có thể giúp các ly hút tuân thủ. ISclack cũng bao gồm hai mẩu băng cho mục đích này.

Bước 4: Giữ và tách màn hình

  • Giữ trên iPhone của bạn một cách an toàn và đóng tay cầm của iSclack để hơi tách màn hình từ trường hợp phía sau của điện thoại.

  • Đừng cố gắng hoàn toàn tách riêng màn hình; một mở nhỏ dọc theo cạnh dưới là tất cả những gì bạn cần.

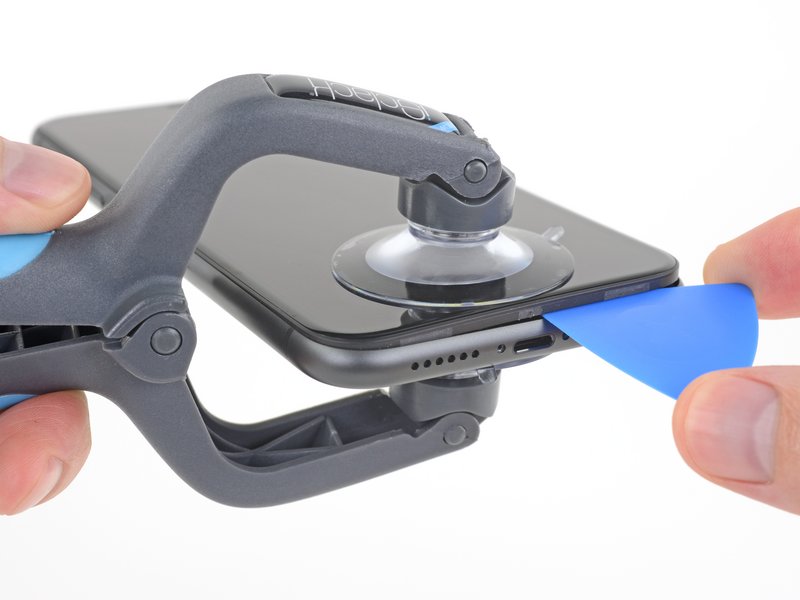

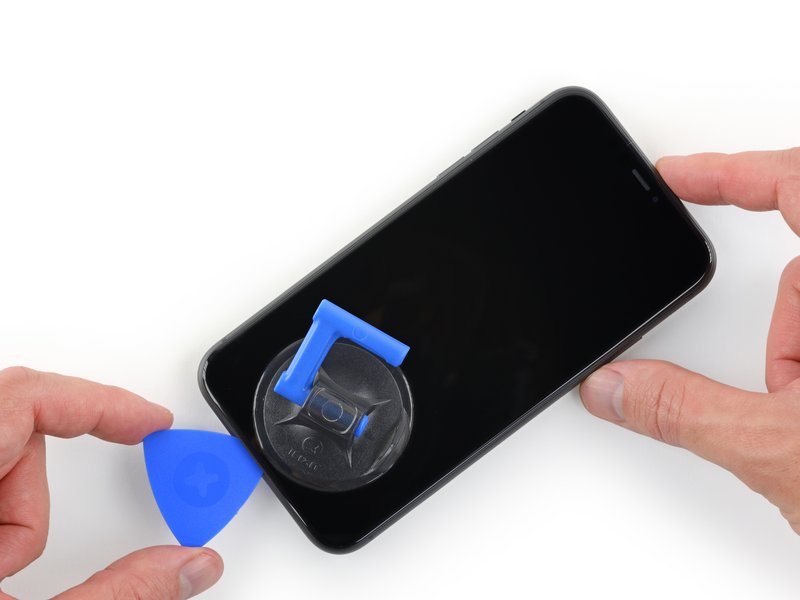

  • Chèn một chọn mở vào khoảng cách dưới màn hình hiển thị trên mép dưới của iPhone.

Bước 5: Tách chất kết dính mà hình

  • Trượt chọn mở quanh góc dưới bên trái và lên cạnh trái của iPhone, slicing thông qua các chất kết dính giữ màn hình hiển thị tại chỗ.
  • Không chèn chọn mở quá xa vào iPhone, hoặc bạn có thể gây thiệt hại cho các thành phần nội bộ.

Bước 6: Tách cạnh duới

  • Re-chèn chọn của bạn ở cạnh dưới cùng của iPhone, và trượt nó lên phía bên phải để tiếp tục tách các chất kết dính.

  • Không chèn chọn rất xa, hoặc bạn có thể làm hỏng các dây cáp Hiển thị dọc theo mặt này của iPhone. Chèn nó chỉ một vài milimét, hoặc về chiều rộng của bezel Hiển thị.

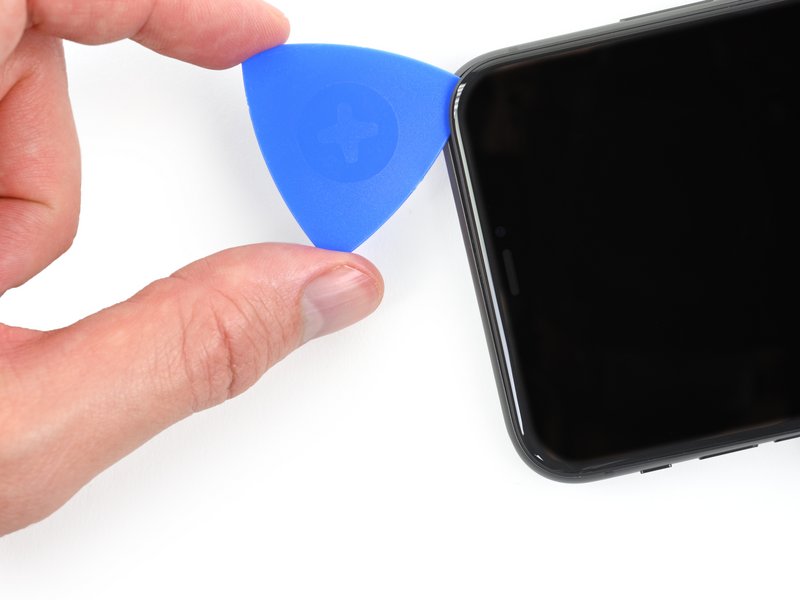

Bước 7: Chèn góc trên màn hình

  • Cạnh trên của màn hình được bảo vệ bằng cả keo và kẹp.

  • Nhẹ nhàng kéo mép phải của màn hình xuống một chút (theo hướng của cổng sét).

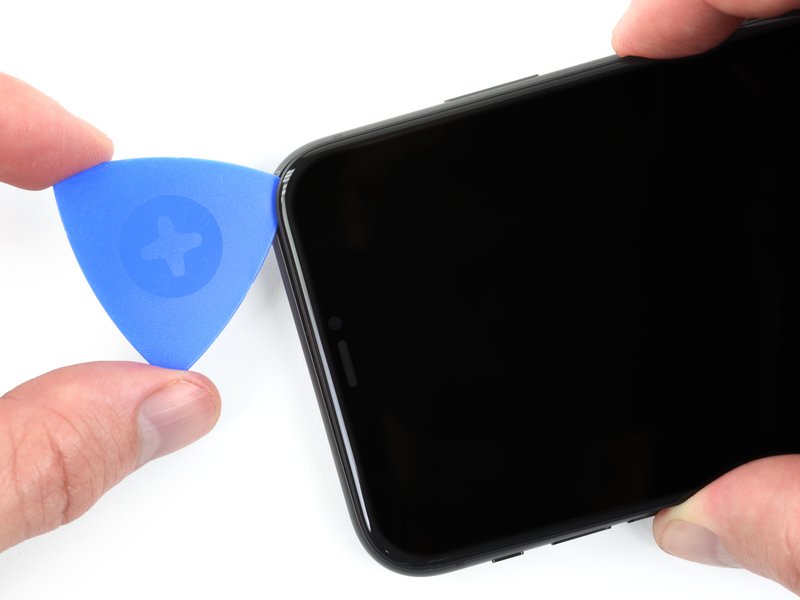

  • Chèn lựa chọn của bạn vào góc trên cùng bên phải của điện thoại.

Bước 8: Tách cạnh trên màn hình

  • Tiếp tục kéo màn hình xuống (về phía cổng Lightning) khi cần thiết để làm cho một khoảng cách đủ lớn cho việc chọn.

  • Trượt chọn ở góc trên bên trái và cắt bất kỳ chất kết dính còn lại đảm bảo màn hình.

  • Một lần nữa, không chèn lựa chọn nhiều hơn một vài milimét-về chiều rộng của bezel Hiển thị-hoặc bạn có thể làm hỏng mảng cảm biến Face ID.

Bước 9: Loại bỏ chén (ly) hút

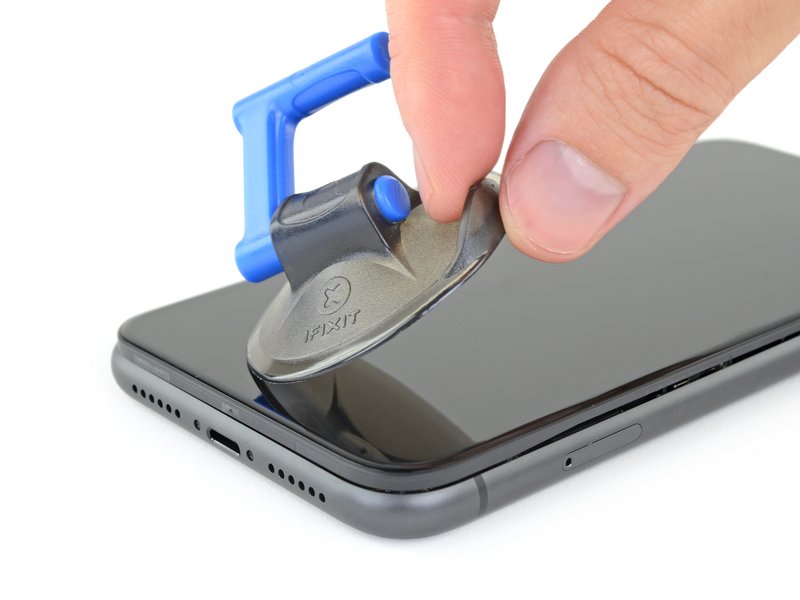

  • Kéo nub nhỏ trên cốc hút để tách nó ra khỏi bảng phía trước.

  • Nếu bạn đã sử dụng một iSclack và nó vẫn còn gắn liền với iPhone, loại bỏ nó ngay bây giờ.

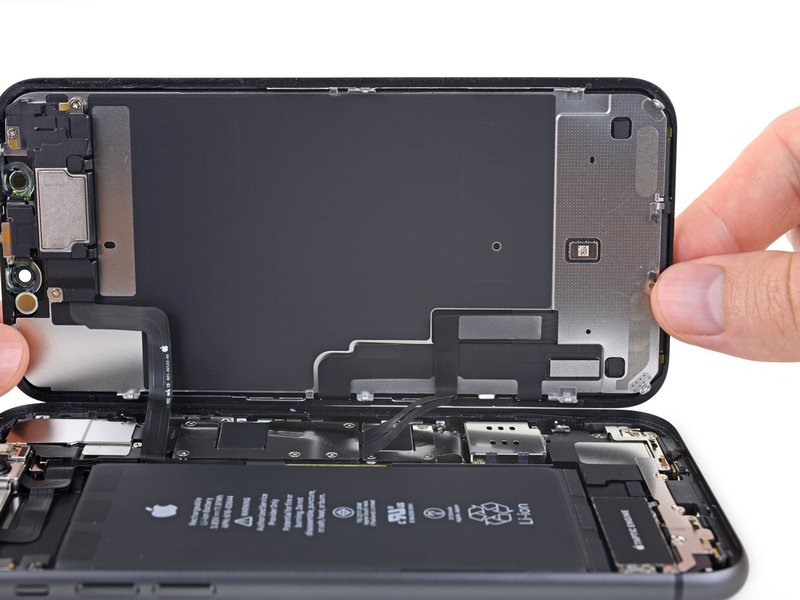

Bước 10: Mở iPhone

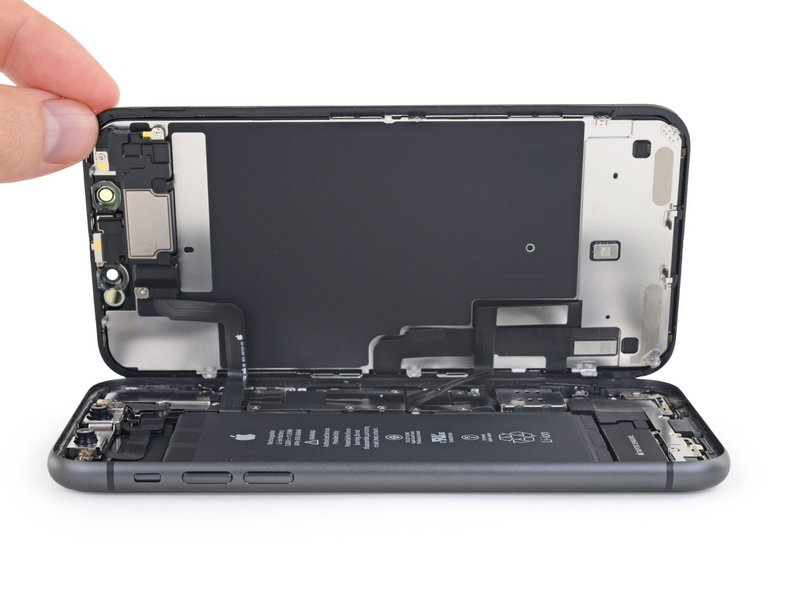

  • Mở iPhone bằng cách Swinging Hiển thị lên từ phía bên trái, giống như bìa sau của một cuốn sách.

  • Đừng cố gắng để hoàn toàn riêng biệt Hiển thị được nêu ra, như một số cáp Ribbon mỏng manh vẫn còn kết nối nó vào hội đồng quản trị logic của iPhone.

  • Prop Hiển thị lên chống lại một cái gì đó mạnh mẽ.

  • Trong quá trình lắp ráp, đặt màn hình hiển thị ở vị trí, căn chỉnh các clip dọc theo mép trên, và cẩn thận nhấn vào cạnh trên cùng vào chỗ trước khi chụp phần còn lại của màn hình xuống. Nếu nó không nhấp vào dễ dàng vào chỗ, hãy kiểm tra tình trạng của các đoạn phim xung quanh chu vi của màn hình và đảm bảo rằng chúng không bị bẻ cong.

Bước 11: Hiển thị hội

  • Để truy cập các ốc vít trong các bước sau, nghiêng màn hình bằng cách nâng một chút mép dưới của nó.

  • Hãy cẩn thận không để căng hoặc xé cáp Hiển thị.

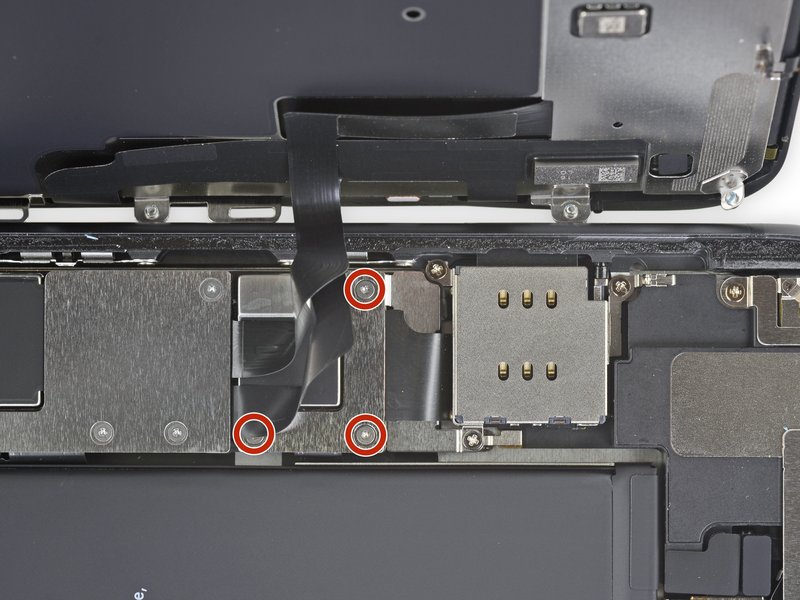

Bước 12: Tháo nắp đậy đầu nối pin

  • Sử dụng một trình điều khiển Y000 để loại bỏ ba 1,1 mm-vít dài đảm bảo khung kết nối pin.

  • Trong suốt sửa chữa này, theo dõi của mỗi vít và chắc chắn rằng nó đi trở lại chính xác nơi nó đến từ.

  • Trong thời gian reassembly, đây là một điểm tốt để điện trên iPhone của bạn và kiểm tra tất cả các chức năng trước khi bạn niêm phong màn hình hiển thị tại chỗ. Hãy chắc chắn để điện iPhone của bạn trở lại hoàn toàn trước khi bạn tiếp tục làm việc.

Bước 13: Tháo nắp đầu nối pin

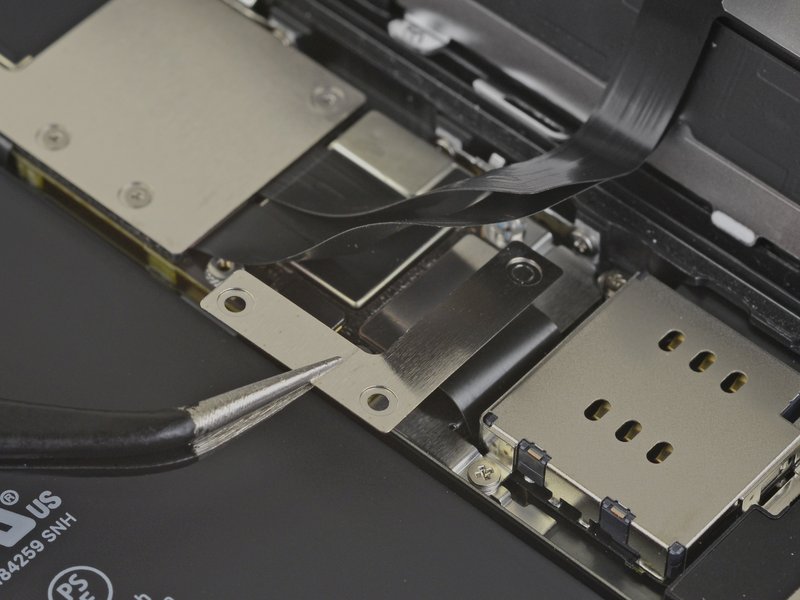

  • Loại b các khung

Bước 14: Ngắt kết nối pin

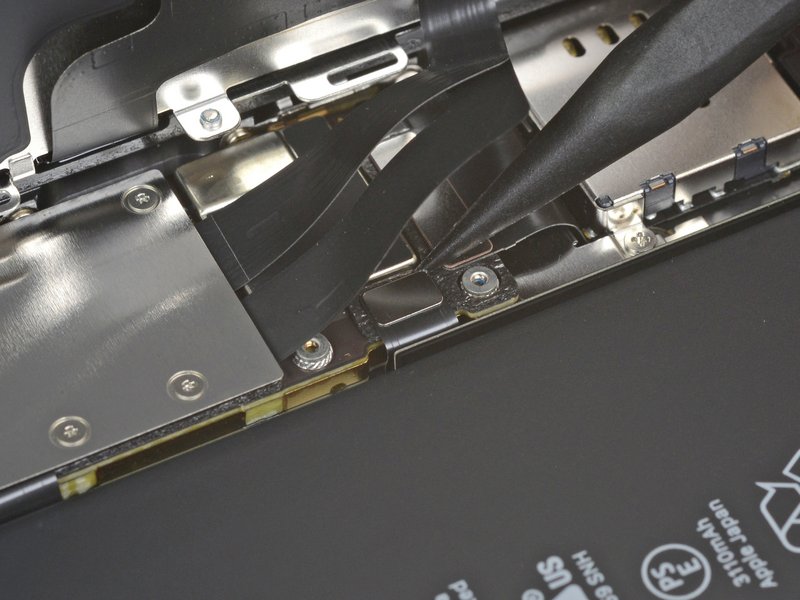

  • Sử dụng một spudger hoặc một móng tay sạch để nâng cấp các kết nối pin lên từ ổ cắm của nó trên bảng logic.

  • Cố gắng không để làm hỏng con dấu silicone đen xung quanh này và các kết nối hội đồng khác. Những con dấu này cung cấp thêm bảo vệ chống lại xâm nhập nước và bụi.
  • Uốn cong đầu nối hơi xa bảng logic để ngăn không cho nó vô tình liên lạc với ổ cắm.

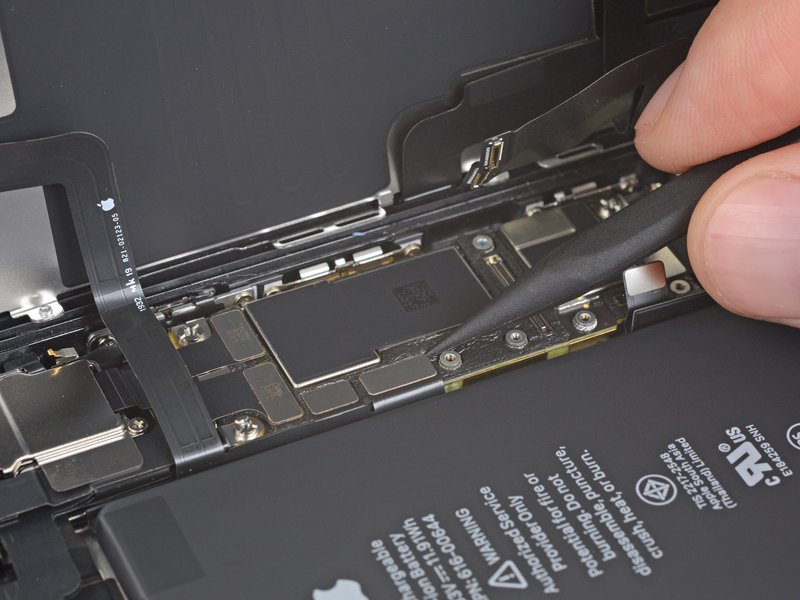

Bước 15: Mở các vít bìa bảng logicloại bỏ bảng logic bìa

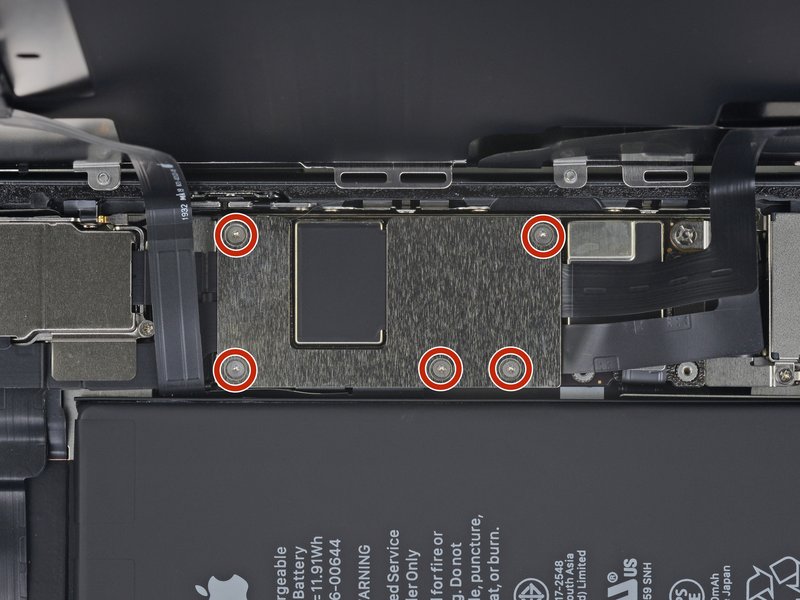

  • Sử dụng một trình điều khiển Y000 để loại bỏ các vít năm 1,1 mm đảm bảo khung bao gồm bảng logic.

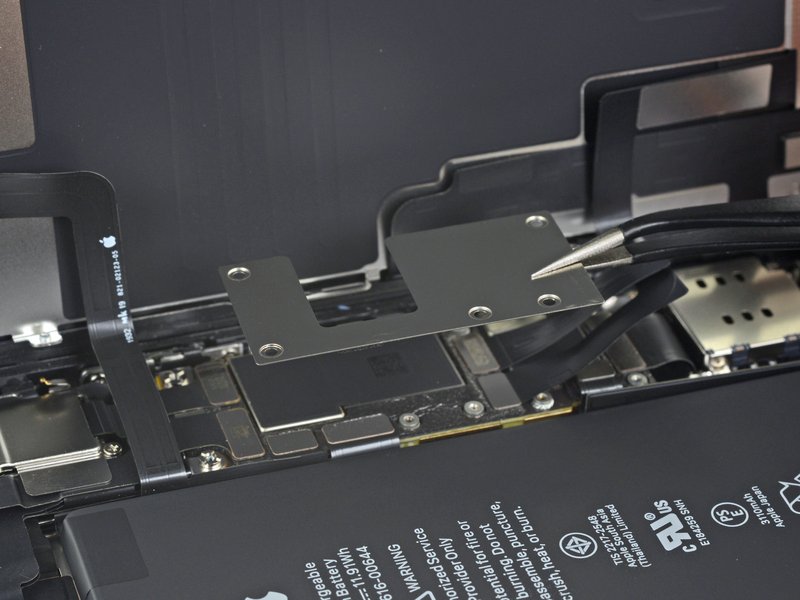

Bước 16: Loại bỏ bảng logic bìa

  • Loại b các khung

Bước 17: Ngắt kết nối màn hình

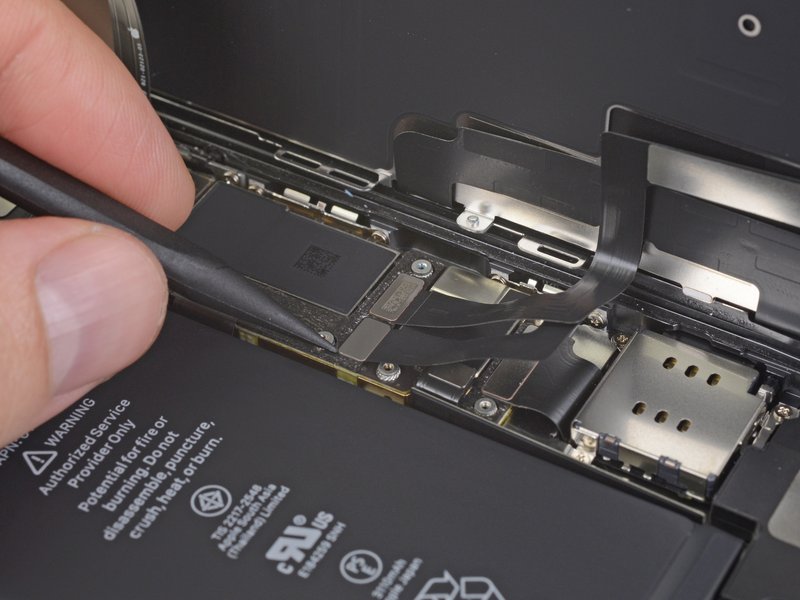

  • Sử dụng spudger hoặc một móng tay để ngắt kết nối cáp màn hình LCD.

  • Ngắt kết nối Digitizer bên cạnh.

Bước 18: Ngắt kết nối cảm biến phía trước

  • Sử dụng các điểm của một spudger hoặc một móng tay để ngắt kết nối các bộ cảm biến bảng mặt trước lắp ráp.

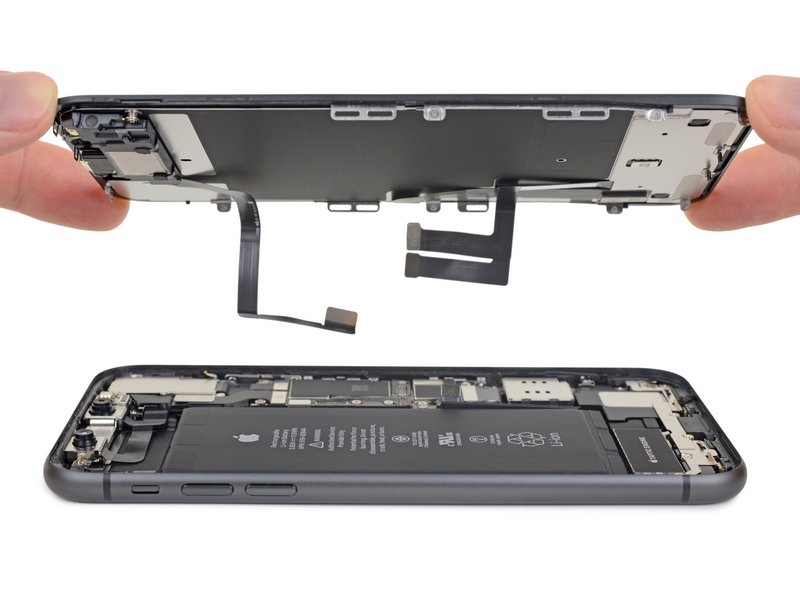

Bước 19: Loại bỏ hội Hiển thị

Bước 20: Mở nắp camera phía sau

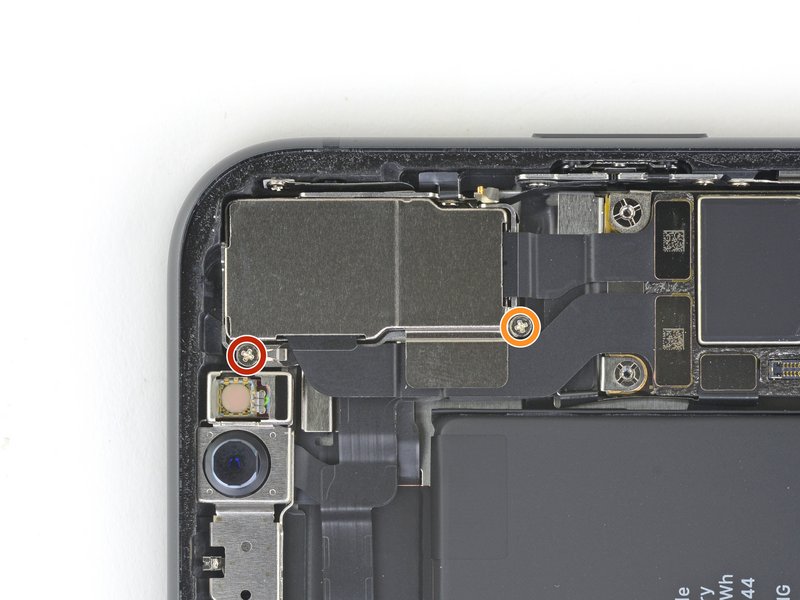

  • Loại bỏ hai vít Phillips bảo vệ nắp camera sau:

  • Một vít 1,4 mm

  • Một vít 1,3 mm

Bước 21: Tháo nắp camera

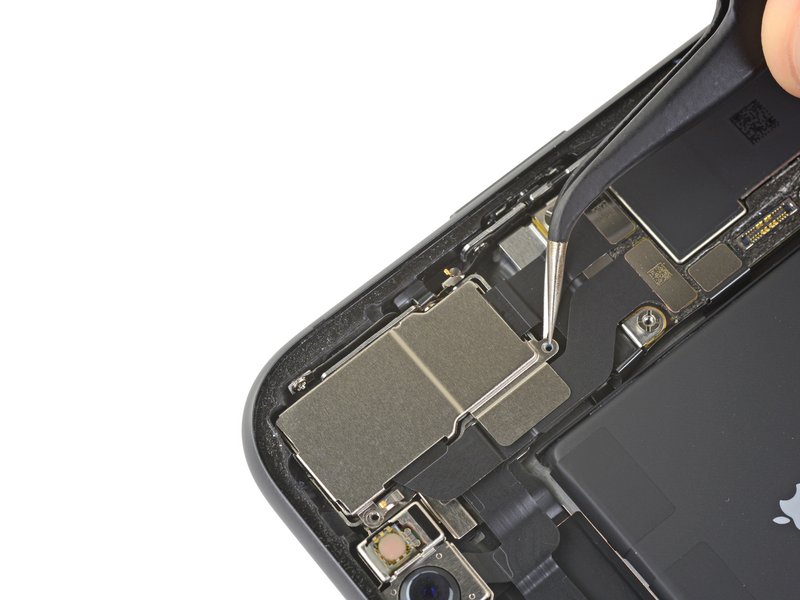

  • Nhấc nắp máy ảnh từ cạnh gần nhất với pin, và loại bỏ nó.

  • Để cài đặt lại nắp máy ảnh, hãy làm theo các hình ảnh chính xác ngược lại: đầu tiên, giảm cạnh bên ngoài cho đến khi hai tab nhô ra trên nắp được rãnh an toàn vào khung trên mép ngoài của mô-đun máy ảnh. Sau đó, bản lề nắp đóng.
  • Bìa chỉ nằm phẳng sau khi hai tab được ngồi một cách chính xác.

Bước 22: Ngắt kết nối các máy ảnh

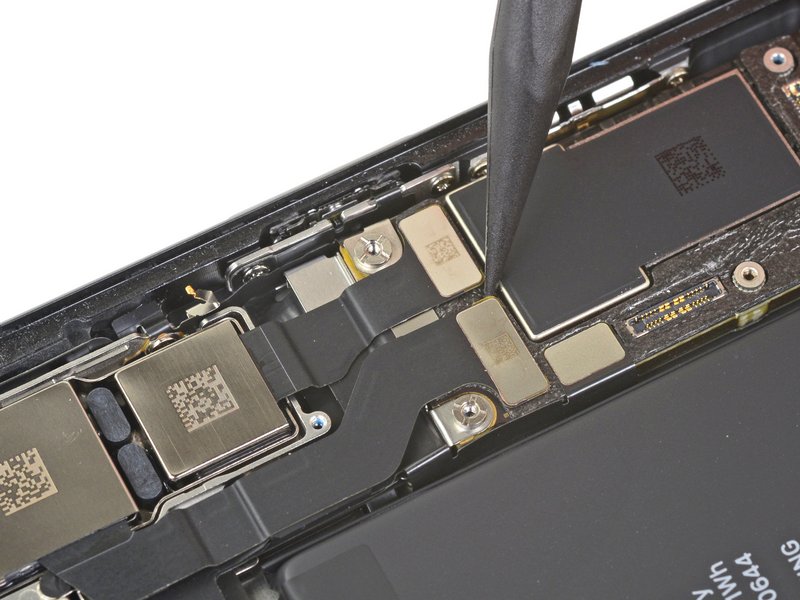

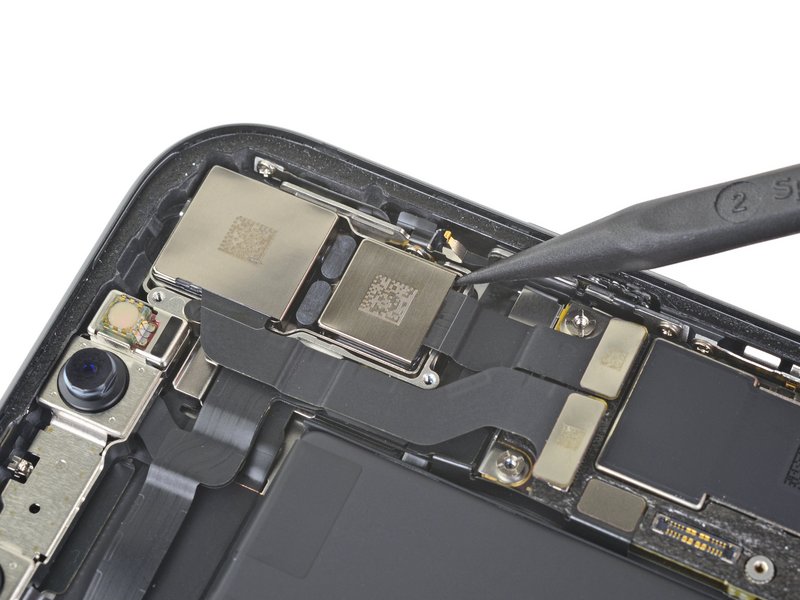

  • Sử dụng một spudger hoặc một móng tay để ngắt kết nối hai đầu nối cáp máy ảnh bằng cách con tò mò chúng thẳng lên từ các ổ cắm của họ.

Bước 23: Nới lỏng lắp ráp máy ảnh

  • Chèn điểm của một spudger ở góc dưới bên phải của máy ảnh, giữa lắp ráp máy ảnh và khung của iPhone.

  • Nhẹ nhàng PRY lên đến đòn bẩy máy ảnh ra khỏi iPhone.

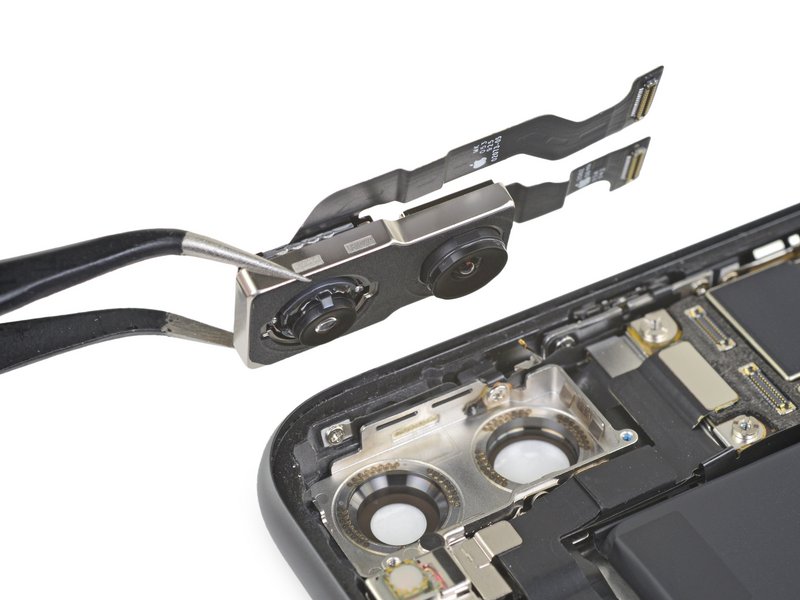

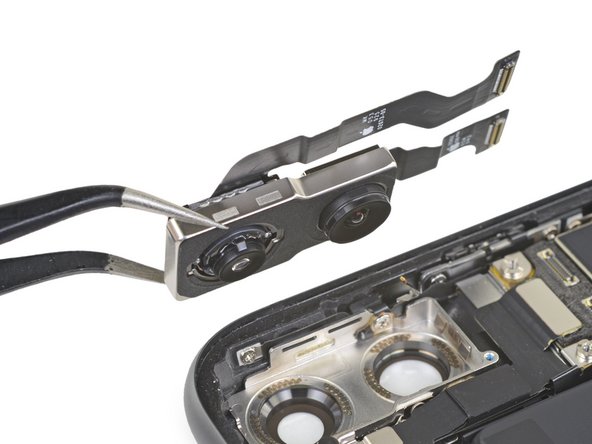

Bước 24: Tháo lắp ráp máy ảnh mặt sau

Tháo lắp ráp máy ảnh mặt sau.
