iPhone 12 Pro Max-Hướng dẫn tháo lắp

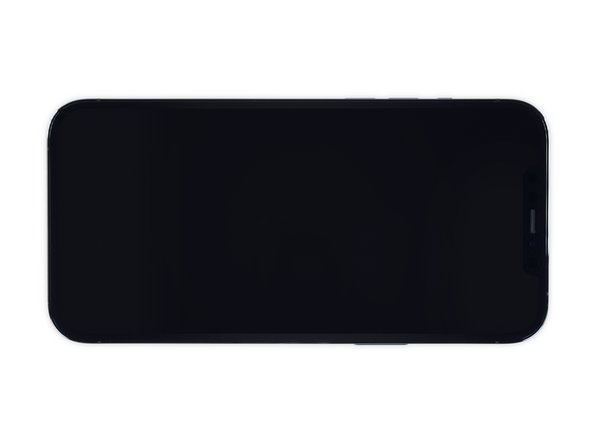

Bước 1: iPhone 12 Pro Max Teardown

• Một lần nữa đến sự vi phạm! Dưới đây là số liệu thống kê về trùm iPhone cuối cùng này:
• Màu đỏ: A14 Bionic SoC với Neural Engine thế hệ thứ tư
• Màu cam: Màn hình OLED 6,7 inch (2778 x 1284 pixel) Super Retina XDR với gam màu rộng P3 và True Tone
• Màu vàng: Hệ thống ba camera 12 MP với góc rộng ƒ / 1.6 (OIS), góc siêu rộng ƒ / 2.4 và camera tele ƒ / 2.2 (OIS), với mô-đun LiDAR
• Màu xanh lá: 6 GB RAM và 128 GB dung lượng lưu trữ (có sẵn cấu hình 256 và 512 GB)
• Màu xanh dương nhạt: 5G (kết nối sóng dưới 6 GHz và mmWave), cộng với 4×4 MIMO LTE, 802.11ax Wi-Fi 6, băng tần siêu rộng (UWB), NFC và Bluetooth 5.0
• Màu xanh dương đậm: Sạc không dây MagSafe 15 watt
• Màu tím: Xếp hạng IP68, chống nước ở độ sâu tối đa 6 mét trong tối đa 30 phút theo tiêu chuẩn IEC 60529

Bước 2:

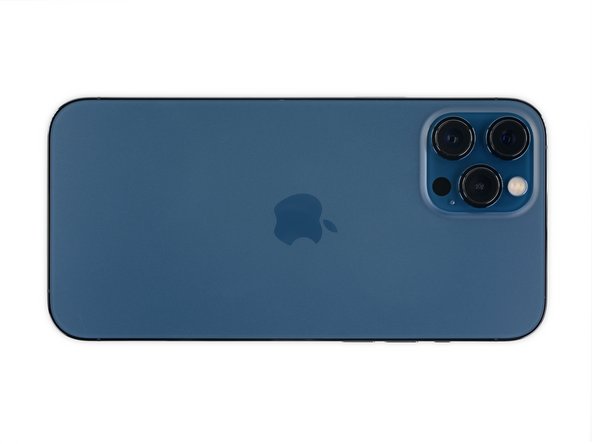

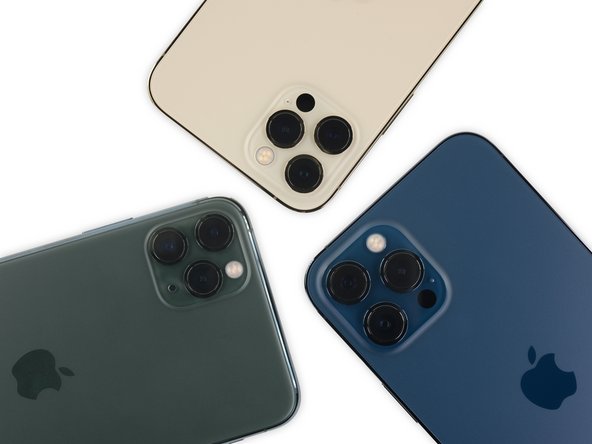

• Trong trường hợp bạn chưa nghe, hình vuông là hình tròn mới … một lần nữa .
• Rất tiếc khi bạn làm vỡ nó, nhưng kích thước vẫn quan trọng — ít nhất là khi nói đến cảm biến máy ảnh. Để đạt được hiệu suất được cho là cải thiện 87% trong điều kiện ánh sáng yếu, 12 Pro Max sử dụng cảm biến lớn nhất trong iPhone. Nhưng trước khi chúng ta nghiên cứu về máy ảnh, hãy so sánh iPhone với iPhone:

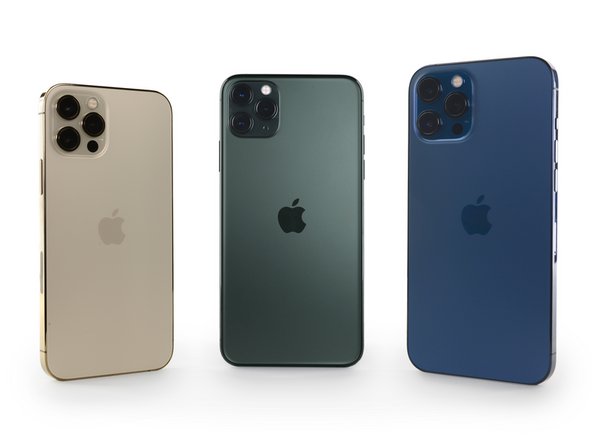

• Làm theo cách của chúng tôi xung quanh đồng hồ iPhone, chúng tôi đã có một chiếc iPhone 11 Pro Max màu xanh lá cây, một chiếc iPhone 12 Pro màu vàng và một chiếc iPhone 12 Pro Max màu xanh lam.

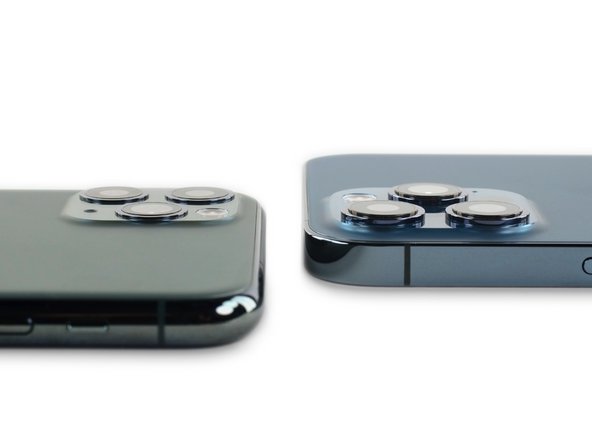

• Nếu những điều lớn lao là điều của bạn , iPhone 12 Pro Max sẽ mang lại. Mọi thứ đều lớn hơn — thậm chí cả va chạm của máy ảnh

Bước 3:

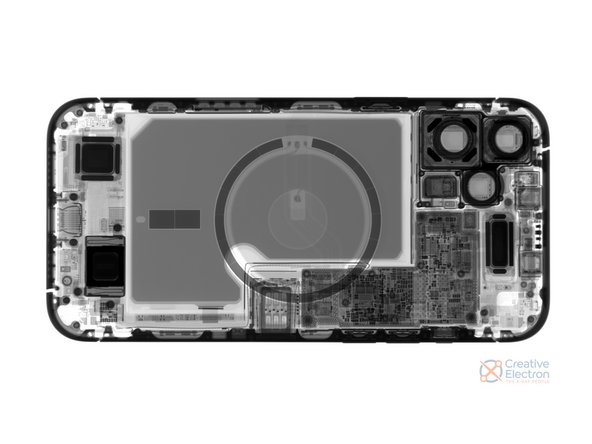

• Bạn bè không để bạn bè phá bỏ các thiết bị mà không có bản thiết kế X-quang. Thật may mắn cho chúng tôi, chúng tôi là BFF với những người tốt tại Creative Electron , những người cung cấp cho chúng tôi những tia X vô tận.
• Những điểm cơ bản của chiếc iPhone này trông giống với phần còn lại của gia đình 12 chiếc, nhưng khung thép tối màu chỉ dành cho người dùng Pro. Ngoài ra, chiếc nhẫn MagSafe thậm chí còn không vừa với 12 chiếc mini trông rất buồn tẻ trong chiếc Max này.
• Một mặt hàng mà chúng tôi đặc biệt quan tâm: pin hình chữ L rộng hơn — đặc biệt là vì chúng tôi bị choáng ngợp bởi hình chữ nhật nhàm chán trong Pro. Chỉ một mình Max giữ được chữ L, nhưng, này, những chiếc iPhone khác? Bạn vẫn là W theo cách đặc biệt của riêng bạn.

Bước 4:

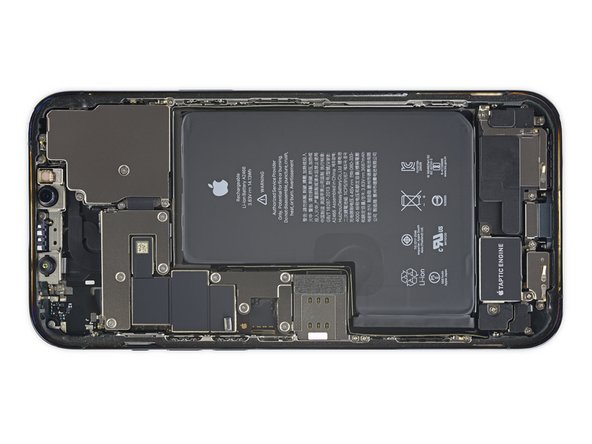

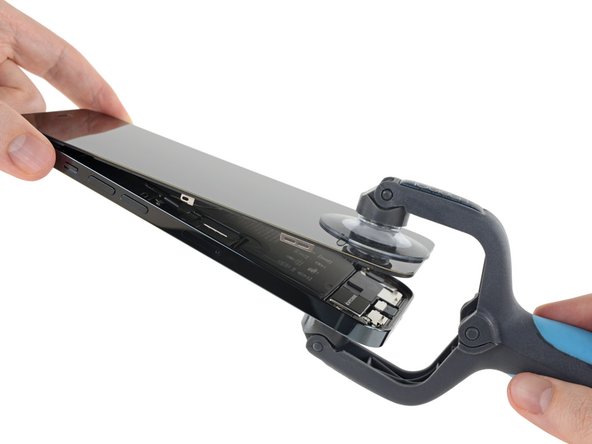

• Một vấn đề tiêu chuẩn về nhiệt và ứng dụng iSclack thuyết phục chiếc Pro Max lớn này mất cảnh giác và chia sẻ một số bí mật.

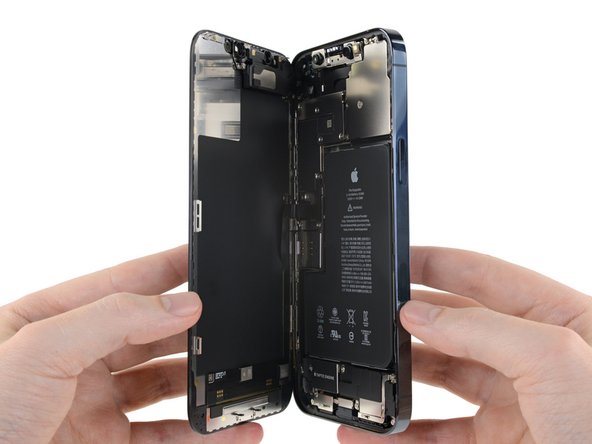

• Giống như những chiếc iPhone 12 khác, Pro Max mở ra giống như một cuốn sách: ở bên trái và với một câu chuyện hay bên trong.
• Chắc chắn, nó không hoàn toàn giống một cuốn sách, nhưng bạn sẽ hiểu được vấn đề. Với một chút trợ giúp từ hướng dẫn của chúng tôi , bất kỳ ai cũng có thể sửa iPhone của mình .
• Nhưng, iFixit, điều gì sẽ xảy ra nếu tôi không cần sửa chữa iPhone của mình và tôi chỉ muốn nhìn chằm chằm vào bộ sưu tập tuyệt đẹp của nó? Chúng tôi đã cung cấp cho bạn những hình nền Pro Max tiện lợi này .

Bước 5:

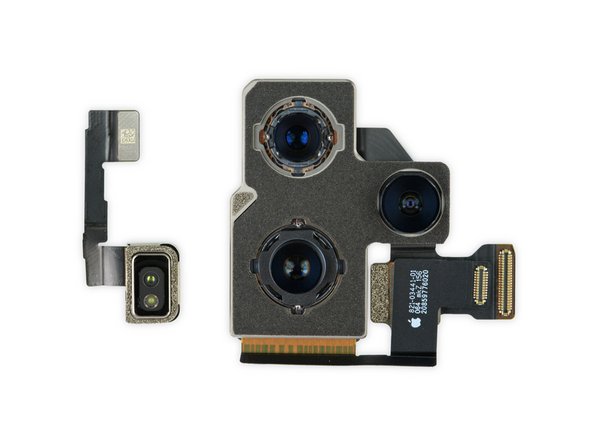

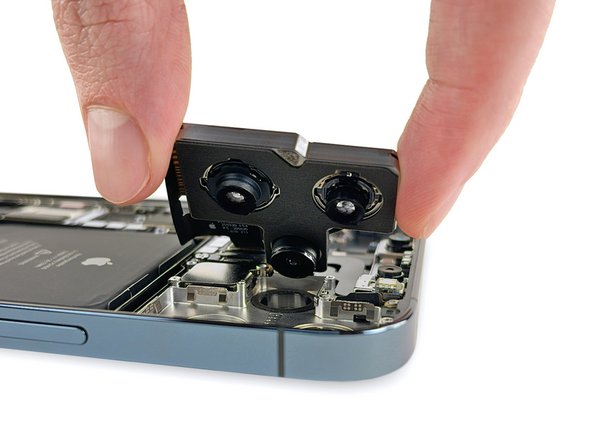

• Hôm nay không có thời gian cho sự phù phiếm, chúng ta có những nơi để đến và những giọt nước mắt khác để tham dự. Chúng tôi đi thẳng đến tiêu đề tính năng Pro Max: máy ảnh mới.
• Máy ảnh rộng tiêu chuẩn (dưới cùng bên trái trong nhóm ba) là nguồn gốc của tất cả các cuộc trò chuyện 12 Pro Max. Nó được cho là có cảm biến lớn hơn 47%, cho phép nó thu thập nhiều ánh sáng hơn và do đó, cho ra những bức ảnh đẹp hơn.

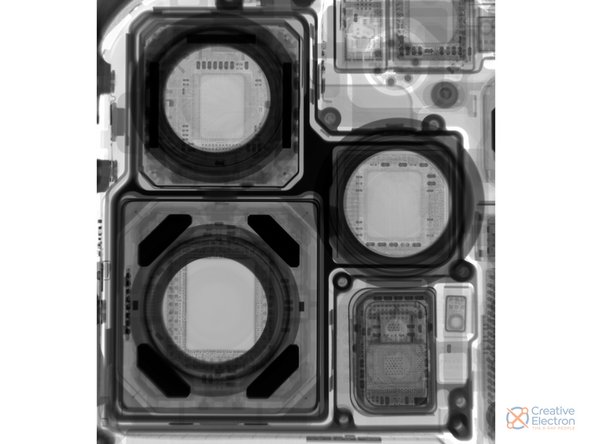

• Với tầm nhìn tia X, chúng ta thấy rằng cảm biến của độ rộng tiêu chuẩn chắc chắn lớn hơn. Chúng ta cũng có thể nhìn thấy rõ ràng bốn nam châm xung quanh nó — những dấu hiệu cho thấy hệ thống ổn định hình ảnh dịch chuyển cảm biến hoàn toàn mới của Apple.
• Nếu bạn quan tâm hơn đến các khả năng của LIDAR, hãy xem phần giải thích video này .

Bước 6:

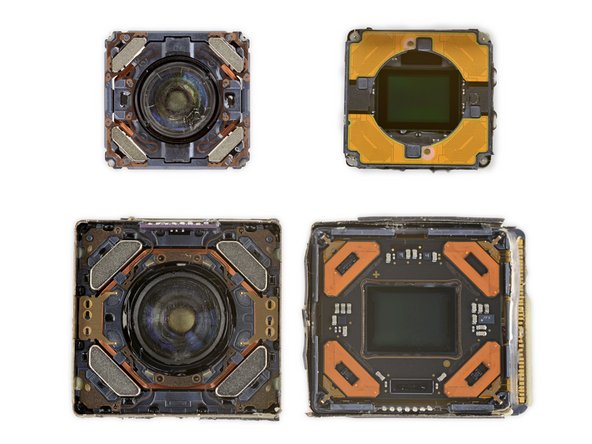

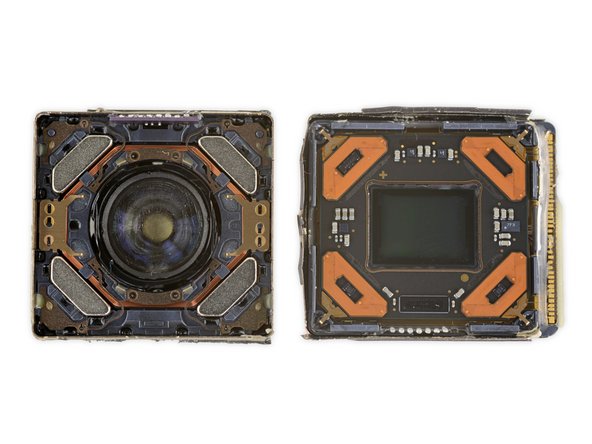

• Được tiết lộ, cảm biến chính (góc rộng) của iPhone 12 Pro Max là … lớn. Không giống như chiếc điện thoại mà nó sống trong đó.
• Đôi khi chúng tôi hoài nghi khi tính năng “Pro” chỉ khiến nó trở thành một mẫu lớn hơn, đắt tiền hơn. Nhưng có khả năng cảm biến này sẽ không nằm gọn trong góc chật chội của iPhone 12 Pro nhỏ hơn mà không cần thỏa hiệp.
• Cảm biến này làm thấp hơn iPhone 12. Nó lớn hơn 47% nhưng có cùng độ phân giải 12 MP, vì vậy mỗi pixel lớn hơn và thu được nhiều ánh sáng hơn.
• Cảm biến này cũng có một thủ thuật khác trong tay áo của nó: ổn định hình ảnh dịch chuyển cảm biến.
• Đó là công nghệ mà nhiều máy ảnh DSLR và máy ảnh không gương lật hiện đại sử dụng. Khi tay bạn bị rung, có hai cách chính để ổn định hình ảnh: bạn có thể di chuyển ống kính hoặc di chuyển cảm biến.
• Hầu hết các điện thoại thông minh chào mời tính năng ổn định hình ảnh đều sử dụng tính năng ổn định hình ảnh quang học (OIS) dựa trên ống kính để làm mịn các rung hình. Nhiều cuộc chiến trên internet đã diễn ra về việc kỹ thuật ổn định nào hoạt động tốt nhất trong các máy ảnh chuyên nghiệp.
• Vì Apple đã cố gắng đưa cảm biến chuyển đổi vào iPhone, họ nghĩ đó là cách để đi, hoặc có lẽ họ không thể ổn định đầy đủ phiên bản lớn hơn của ống kính f / 1.6 mới của họ.

Bước 7:

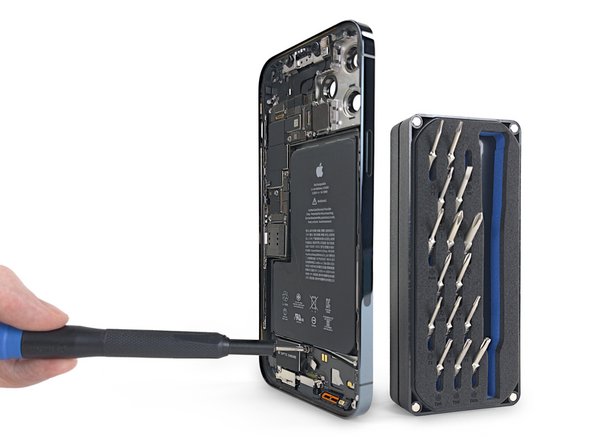

• Loa và Taptic Engine có thể tháo lắp trong tích tắc với sự trợ giúp của Bộ trình điều khiển Minnow siêu bỏ túi mới của chúng tôi .
• Nếu bạn có một con mắt tinh tường và muốn Minnow của riêng mình, hãy nhập quà tặng của chúng tôi tại đây và cho chúng tôi biết hai bước trong phần nhỏ này chứa ảnh chụp trên iPhone với ứng dụng máy ảnh Halide .

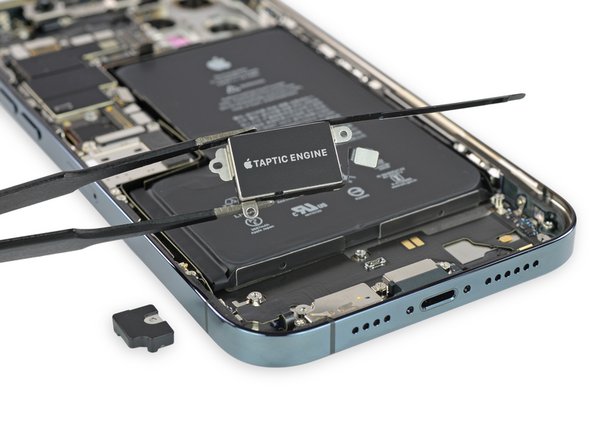

• Động cơ Max Taptic Engine thể thao với một chiếc sidecar bằng nhựa màu đen nhỏ. Bạn hỏi để làm gì? Nó có thể giúp hỗ trợ màn hình, hoặc có thể đó là một tấm pin dự phòng. Dù bằng cách nào, thật bất thường khi tìm thấy bất kỳ thứ gì trong iPhone dường như chỉ lấp đầy không gian “chưa sử dụng” — nhưng không phải là chưa từng có .

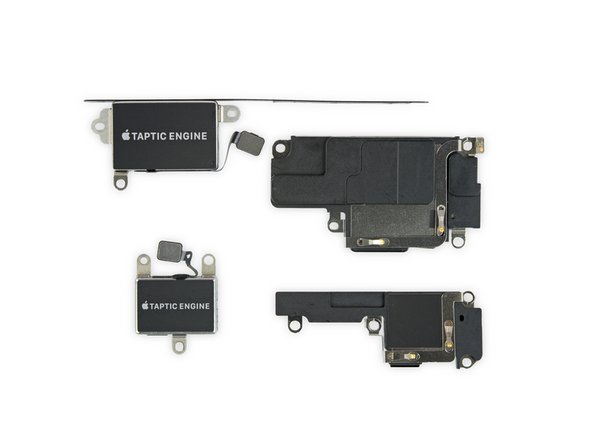

• Các kỹ sư của Apple dường như đủ hài lòng với dung lượng pin để cung cấp cho Taptic Engine và loa có thêm không gian để bùng nổ. So với mini, các bit này là ssive tối đa .

Bước 8:

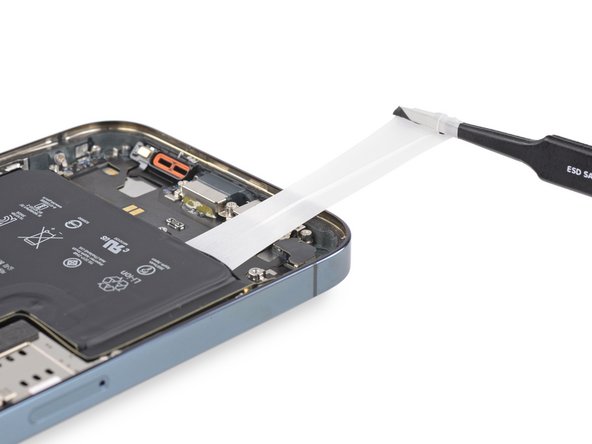

• Với việc chinh phục các thành phần thấp hơn đó, chúng tôi có một góc tấn công hoàn hảo cho các tab kết dính pin có thể giải phóng kéo dài đó.

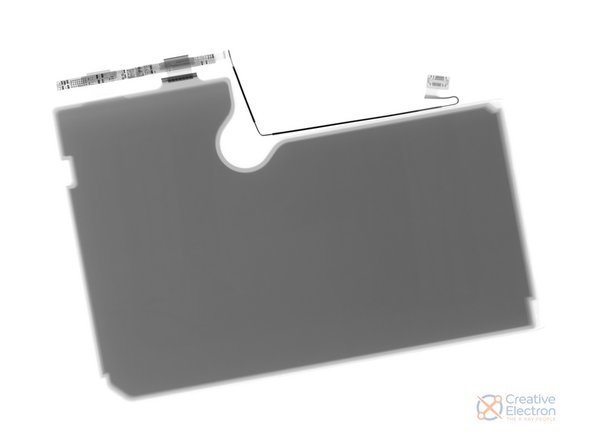

• Đừng để chữ “ L ” đó đánh lừa bạn — Max có pin vượt trội so với tất cả iPhone 12, không chỉ về nguồn điện mà còn về công nghệ. Hình ảnh chụp X-quang cho thấy bộ pin của Max không đầy đến gần vành, nhưng nó sắp hết — và hình dạng công nghệ cao cho phép nó tăng dung lượng.

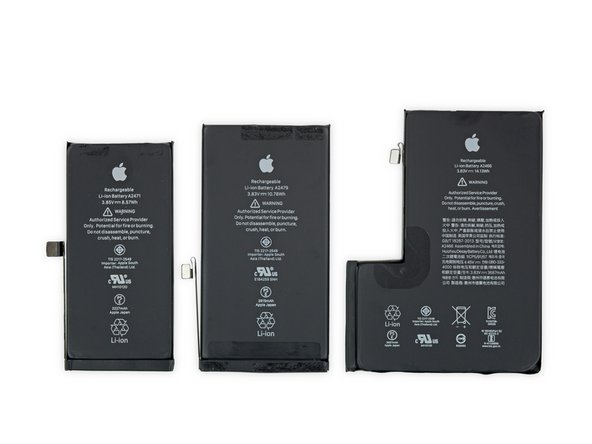

• Nguồn điện tối đa nặng 14,13 Wh, vượt trội so với pin mini 8,57 Wh và 10,78 Wh 12 và 12 Pro .
• Đây là một nhẹ bước xuống từ 15.04 gói Wh trong iPhone 11 Pro Max , và nó chắc chắn rơi đằng sau Galaxy Note 20 và 20 siêu (16,69 Wh và 17,46 Wh tương ứng).

Bước 9:

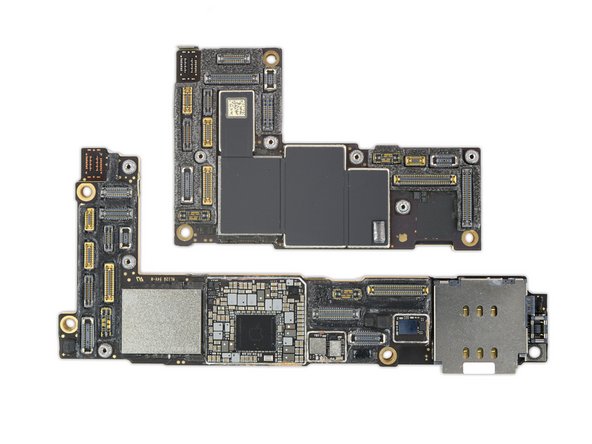

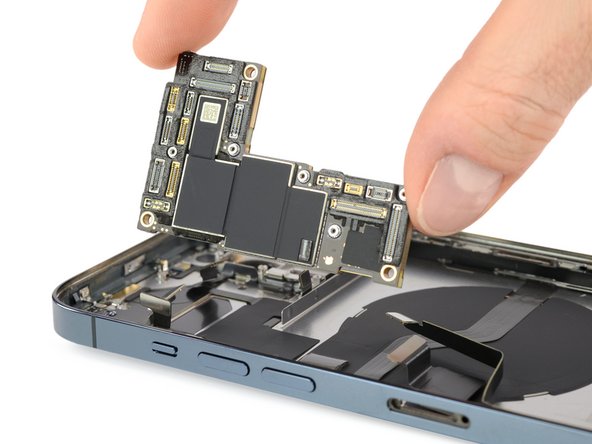

• Với bảng logic của Pro Max được trích xuất, chúng tôi muốn nói rằng nó có thể còn nhỏ gọn hơn bảng trong iPhone 12 mini (dưới cùng) —nhưng, đầu đọc SIM tích hợp của mini cũng khiến nó gặp bất lợi không công bằng.
• 12 Pro Max được hưởng lợi từ đầu đọc SIM mô-đun tách rời giống như trong 12 và 12 Pro —mà cũng thân thiện với sửa chữa hơn một chút.

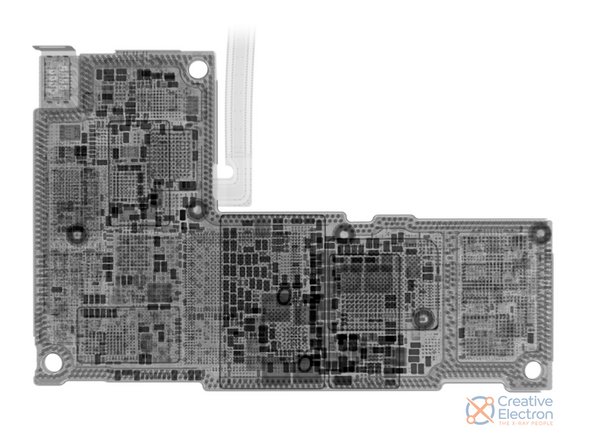

• Đây là hình ảnh X-quang nhanh của bảng trước khi chúng tôi mở nó ra. Chúng tôi sẽ phải lấy nó từng lớp một, nhưng thật gọn gàng để xem tất cả chúng cùng một lúc. Đó là một thành phố silicon phức tạp đáng kinh ngạc tạo nên những chiếc iPhone này.

Bước 10:

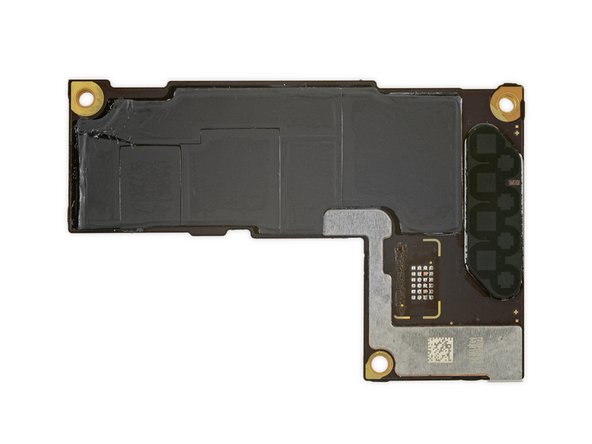

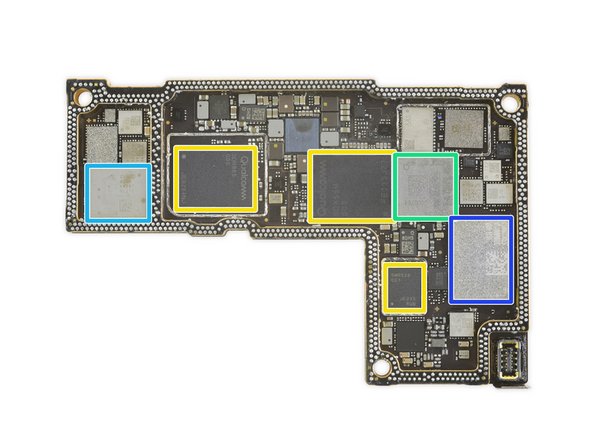

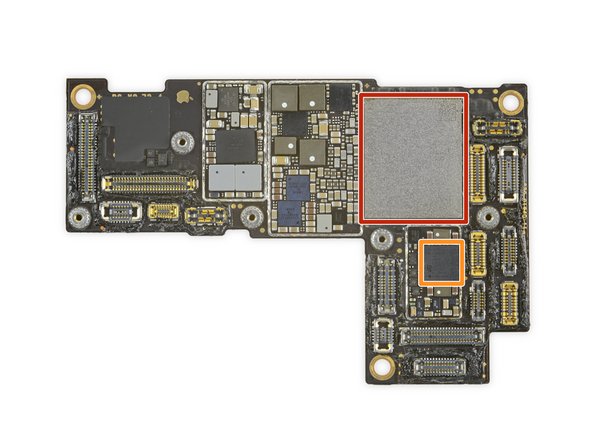

• Cảnh báo công bằng, đã có một số thương vong nhỏ trong cuộc phân chia hội đồng quản trị ngày hôm nay . Một chút trượt của con dao ở 300 ° C là tất cả những gì cần thiết để làm nhòe một số con chip này ngay trên bảng. Chúng tôi đổ lỗi cho thực tập sinh robot của chúng tôi . Dưới đây là một số bit mà anh ta đã thu hồi được:
• Màu đỏ: 128 GB bộ nhớ flash Kioxia NAND
• Màu cam: ST Microelectronics STB601A IC quản lý nguồn
• Màu vàng: Bộ thu phát SDR865 5G và LTE của Qualcomm , hệ thống modem-RF SDX55M 5G và IC tần số trung gian SMR526
• Màu xanh lá: Mô-đun WLAN / Bluetooth USI 339S00761
• Màu xanh dương nhạt: Bộ khuếch đại công suất dải cao / trung Avago 8200 tích hợp bộ song công
• Màu xanh dương đậm: Mô-đun phía trước Murata 1XR-482 mmWave
• Bạn đang tìm kiếm con chip A14 ngọt ngào, ngọt ngào với bộ nhớ nhiều lớp 6 GB? Hãy tiếp tục đọc để có cái nhìn chi tiết về phần còn lại của bảng.

Bước 11:

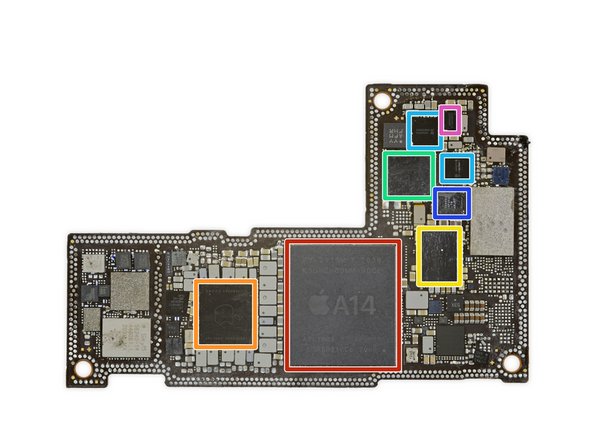

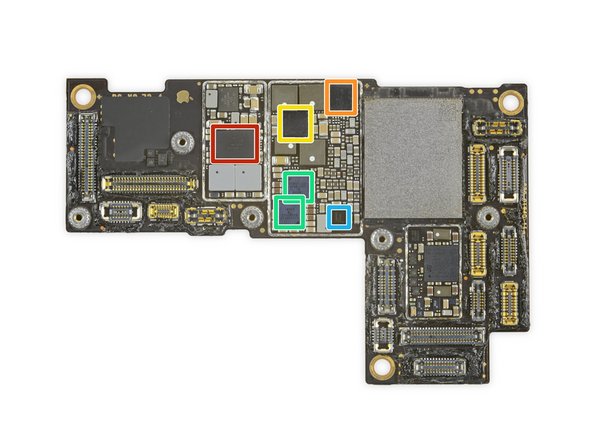

• Hãy đến với A14 đó ngay lập tức — và một số chip xung quanh nó.
• Màu đỏ: Apple A14 SoC xếp trên 6 GB RAM Samsung K3UHCHC0MM-VGCL
• Màu cam: IC quản lý nguồn Apple 343S00437
• Màu vàng: Có thể là bộ thu điện không dây STMicroelectronics
• Màu xanh lá: Có thể là codec âm thanh Apple / Cirrus Logic
• Màu xanh dương nhạt: IC quản lý nguồn Apple 338S00564-B0
• Màu xanh dương đậm: Bộ khuếch đại âm thanh mono Apple / Cirrus Logic 338S00537
• Màu tím: Apple 338S00616, có thể là một IC quản lý nguồn màn hình

Bước 12:

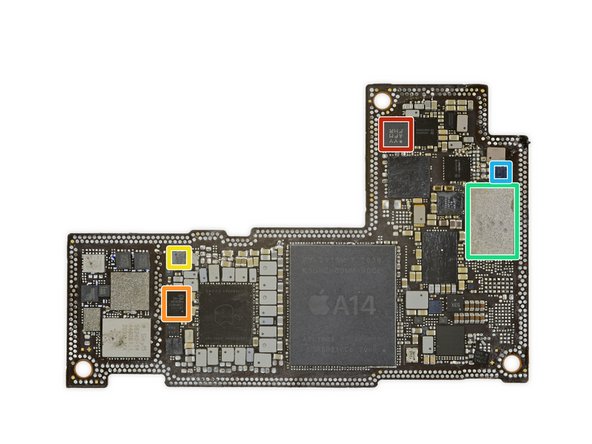

• Và một vài chip khác ở cùng một phía:
• Màu đỏ: Có thể là máy đo gia tốc Bosch Sensortec
• Màu cam: Bộ ghép kênh cổng màn hình NXP Semiconductor CBTL1614A1
• Màu vàng: Có thể là bộ điều chỉnh LDO MAX8559 300 mA được tích hợp tối đa
• Màu xanh lá:Chip băng thông siêu rộng Apple / USI U1
• Màu xanh dương: Texas Instruments LM3562A1, có thể là một trình điều khiển LED

Bước 13:

• Và cuối cùng, chúng ta hãy xem xét lại mặt lưu trữ của bảng:
• Màu đỏ: Bộ sạc pin Texas Instruments SN2611A0
• Màu cam: Broadcom BCM15960A0, có khả năng là Wi-Fi / Bluetooth SoC
• Màu vàng: Quản lý năng lượng hiển thị TPS68836 của Texas Instruments
• Màu xanh lá: Bộ khuếch đại âm thanh Apple / Cirrus Logic 338S00537
• Màu xanh dương: Bộ chuyển đổi DC-DC pin Texas Instruments SN61280

Bước 14:

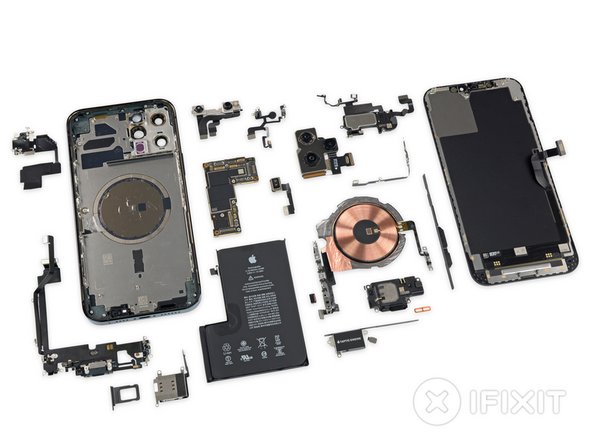

• Cảm ơn những người xem như bạn, chúng tôi đã làm được điều đó! Chiếc iPhone thứ tư và cuối cùng của mùa giải này đã được an nghỉ. Điều duy nhất còn lại để làm gì? Tải lên một số hình nền giọt nước mắt ngọt ngào .
• Pro Max được cho là thành tựu tốt nhất liên quan đến iPhone của Apple trong năm nay, bổ sung một số công nghệ 5G khá khắt khe mà không có sự thỏa hiệp rõ ràng nào đối với các thành phần khác.
• Chúng tôi rất vui khi thấy chiếc iPhone này vẫn giữ được pin hình chữ L công nghệ cao. Đây là hy vọng những người đó sẽ trở lại mạnh mẽ hơn trong toàn bộ dòng sản phẩm iPhone vào năm tới — những viên pin lớn hơn thường cần ít lần thay thế hơn trong vòng đời của chúng. (Chúng cũng rất tuyệt.)
• Tái bút: Chúng tôi khá ấn tượng với khả năng của máy ảnh mới — Nếu bạn chưa đoán, hai hình ảnh chúng tôi quay trên iPhone là ở đây và ở đây . Congrats tới lucky của chúng tôi prizewinners người đoán một cách chính xác!
• Nhân tiện, iPhone 12 Pro Max của chúng tôi rất may đã không gặp khó khăn gì trong các bài kiểm tra sửa chữa máy ảnh của chúng tôi— không giống như iPhone 12 tiêu chuẩn . Hãy hy vọng những lỗi đó chỉ là một trò may rủi.
