Tổng quan về Video

Giới thiệu

Chúng tôi đang thực hiện sứ mệnh phá bỏ tất cả Galaxy Things mà Samsung đã phát hành tại Unpacked tháng này. Đậu? Tất cả đều nhai hết . Đồng hồ? Tất cả đều bị thương . Tiếp theo trong bảng xếp hạng: Galaxy Note 20 và 20 Ultra. Đó là trò chơi xé toạc song song mà chúng tôi sẽ không thực hiện hai lần, vì vậy hãy lấy S-Pen của bạn và làm theo khi chúng tôi viết vội những Ghi chú này.

Để có nhiều giọt nước mắt hơn bạn có thể vung bút, hãy theo dõi chúng tôi trên  Twitter ,  Instagram và  Facebook . Đối với iFixit đã phân phối, hãy xem bản tin của chúng tôi  .

Nước mắt này không phải là một hướng dẫn sửa chữa. Để sửa chữa Samsung Galaxy Note 20 Ultra của bạn, hãy sử dụng hướng dẫn dịch vụ của chúng tôi

5/5 - (1 bình chọn)

ĐĂNG KÝ THÀNH VIÊN

NẾU NỘI DUNG HỮU ÍCH HÃY XEM QUẢNG CÁO ĐỂ ỦNG HỘ

NẾU NỘI DUNG HỮU ÍCH HÃY XEM QUẢNG CÁO ĐỂ ỦNG HỘ

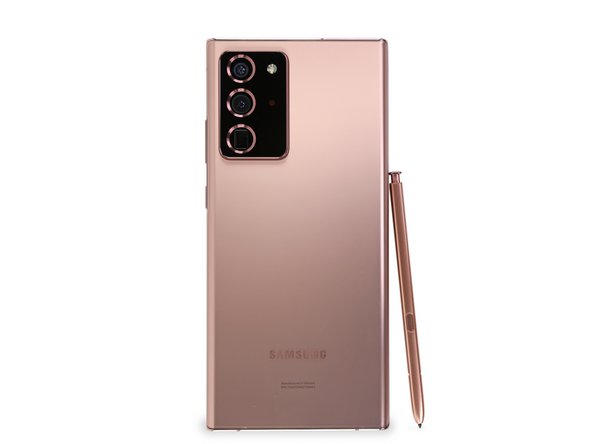

Bước 1: Samsung Galaxy Note 20 và Note 20 Ultra Teardown

  • Có nhiều phiên bản của cả hai điện thoại này đang được lưu hành — nhưng chúng tôi đã chọn các mẫu điện thoại của Hoa Kỳ với 5G mmWave để mang đến cho bạn sản phẩm hoàn chỉnh nhất cho số tiền của bạn. Thông số kỹ thuật của chúng tôi bao gồm:

  • Màu đỏ: Bộ vi xử lý Snapdragon 865+ được ghép nối với 8 GB (Lưu ý 20) hoặc 12 GB (Siêu) của LPDDR5

  • Màu cam: Màn hình Infinity-O AMOLED — 6,7 “(2400 × 1080) trên Note 20 và 6,9” (3088 × 1440) trên Ultra với tốc độ làm mới 120 Hz

  • Màu vàng: Bộ nhớ trong 128 GB, cộng thêm tối đa 1 TB trên Ultra qua thẻ nhớ microSD

  • Màu xanh lá: Mỗi camera có 4 camera, bao gồm camera selfie 10 MP và camera siêu rộng 12 MP. Vani Note 20 cũng có góc rộng 12 MP và ống kính tele 64 MP, trong khi Ultra có góc rộng 108 MP và ống kính tiềm vọng 12 MP với zoom quang 5x

  • Màu xanh dương nhạt: Pin: 4300 mAh trên Note 20 và 4500 mAh cho Ultra

  • Màu xanh dương đậm: Kết nối 5G và Băng tần siêu rộng, cùng với 4×4 MIMO LTE, Wi-Fi 802.11ax và BT 5.0

  • Ngay lập tức, chúng ta sẽ nghiên cứu sâu hơn về Ultra với sức mạnh của tia X (xin chào những người bạn khéo léo của chúng tôi tại Creative Electron cho những hình ảnh này).

Bước 2:

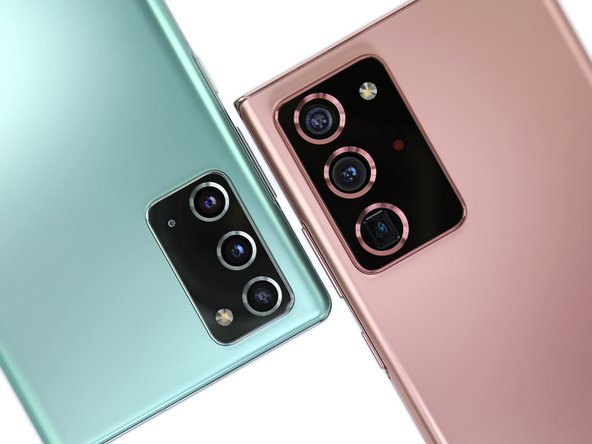

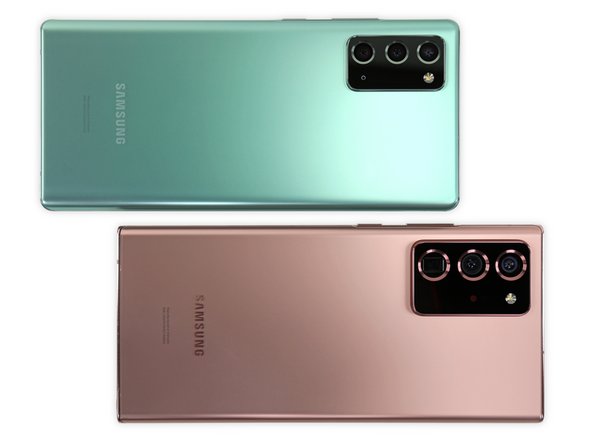

  • Một thông số kỹ thuật quan trọng mà chúng tôi đã bỏ qua: màu sắc! Chúng tôi đã chọn Mystic Green trên Note 20 và Mystic Bronze trên Ultra. Tại sao? Bởi vì không có tùy chọn Mystic Blue và Black .

  • Với hai chiếc điện thoại hiện đặt cạnh nhau trong tủ chụp X-quang, chúng tôi có những câu hỏi.

  • Ví dụ, tại sao các cuộn dây sạc không dây — những vòng tròn đồng tâm ở giữa mỗi điện thoại — lại khác nhau như vậy? Samsung đã không gợi ý về bất kỳ sự khác biệt lớn nào về thông số kỹ thuật, nhưng Ultra có cấu hình cuộn dây kép hấp dẫn.

  • Hãy nghĩ lại, chúng tôi đã thấy một cái gì đó tương tự trong S20 Ultra .

  • Nó cũng gây ấn tượng về số lượng bất động sản bổ sung mà Ultra dành cho các mô-đun máy ảnh của nó. Cái máy nhìn trộm 108 MP đó ở giữa đã rất lớn, và đó là trước khi Samsung ném vào mô-đun kính tiềm vọng trượt ngay bên cạnh nó.

Bước 3:

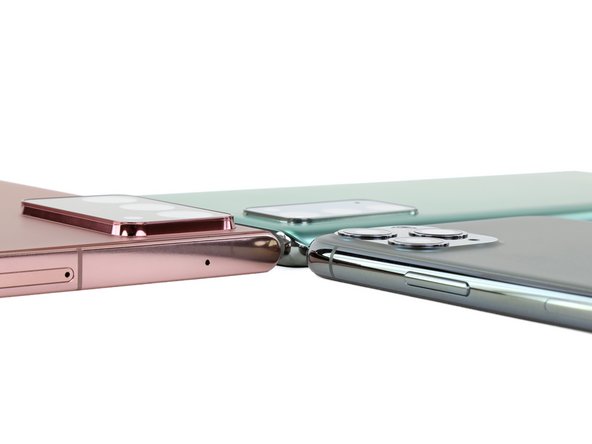

  • Đầu tiên, chúng tôi sử dụng S Pens để ghi lại một số lưu ý về va chạm của máy ảnh. Nếu bạn thích mặt kính của mình không bị dính kính thì Galaxy Note 20 Ultra chính là chiếc điện thoại dành cho bạn.

  • Vết sưng ba ống kính trải dài đó trong iPhone 11 Pro Max giờ đây dường như là độ cao của sự hạn chế. Chúng tôi chính thức xin lỗi về tất cả các khiếu nại của chúng tôi.

  • Trong khi nhiều thành phần điện thoại thông minh tiếp tục cải thiện trong khi kích thước thu nhỏ, máy ảnh có xu hướng làm ngược lại – một phần là do giới hạn khó khăn trong quang học, nơi để chụp ảnh đẹp hơn thường yêu cầu cảm biến lớn hơn và nhiều ống kính hơn.

  • Google có thể là nhà sản xuất điện thoại thông minh đi ngược xu hướng này một cách thuyết phục nhất, bằng cách làm nhiều hơn với ít hơn — thay thế phần cứng vật lý bằng phần mềm tiên tiến nhất. Cách tiếp cận của Samsung ở đây khá thú vị, nhưng chúng tôi sẽ giữ cho những người nhìn trộm của chúng tôi mở cho Pixel 5.

Bước 4:

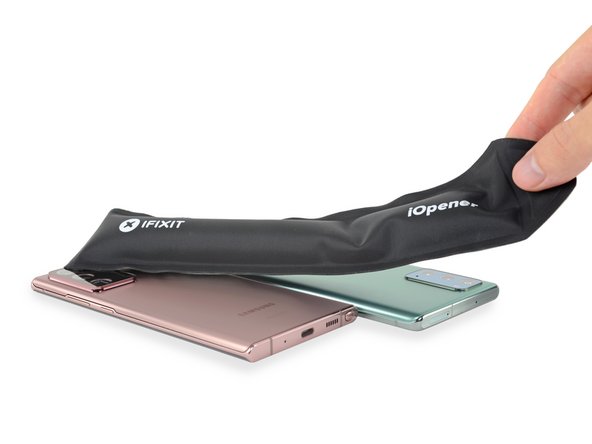

  • Với điều đó, chúng tôi đi làm. IOpener của chúng tôi gần như không phù hợp với làn sóng nhiệt ở đây trên bờ biển phía tây — chúng tôi có thể đã để cả hai điện thoại bên ngoài để làm mềm chất kết dính.

  • Mặc dù chất kết dính vẫn dai một cách khó chịu, nhưng các điểm đặt cọc sẽ thấp hơn một chút với mặt lưng bằng nhựa trên đế Note 20 — nó cho cảm giác mềm dẻo hơn và ít có khả năng vô tình bị vỡ khi chịu lực.

  • Bạn có thể tranh luận trong các bình luận rằng liệu một chiếc điện thoại 1.000 đô la có nên được bọc bằng nhựa hay không, nhưng về khả năng sửa chữa, nó có thể là một chiến thắng ròng.

  • Điều đó nói rằng, nếu bạn muốn sử dụng súng nhiệt để sửa chữa, hãy kiểm tra cài đặt của bạn một cách cẩn thận. Thủy tinh có thể bị nóng rất nhiều, nhưng loại nhựa này sẽ mềm và cong vênh nếu bạn không cẩn thận.

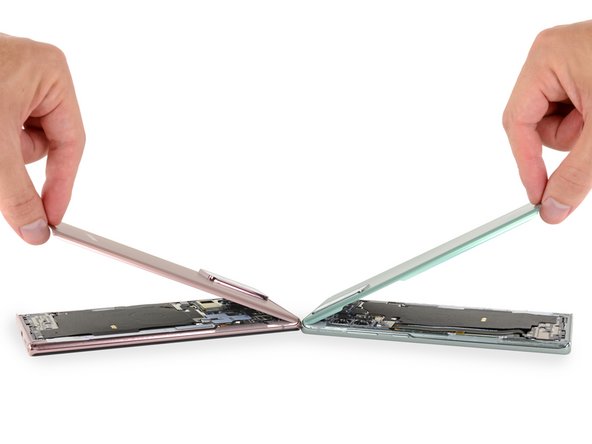

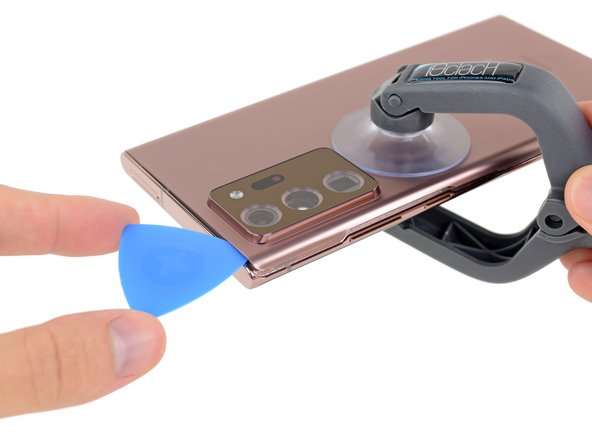

  • Tiếp theo, một số iSclack cẩn thận và hành động chọn mở — và cả hai nắp sau sẽ nhấc ra một cách sạch sẽ, không có bẫy ảnh hưởng. Sự chia nhỏ này chính thức được tiến hành.

Bước 5:

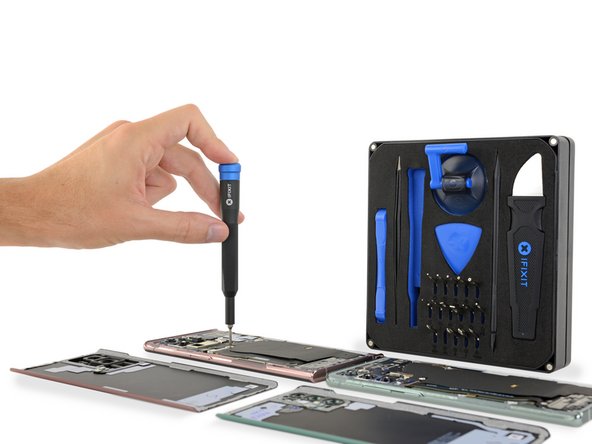

  • Như với hầu hết các điện thoại, ốc vít là bộ phận đầu tiên được lắp vào khi chúng ta vào bên trong. Và Bộ công cụ Điện tử Thiết yếu của chúng tôi đã ở đây, đã sẵn sàng và đang chờ đưa chúng ra.

  • Mặc dù có xu hướng không thân thiện với sửa chữa khác, nhưng một điều mà điện thoại Galaxy luôn ghi điểm là các vít Phillips # 00 tiêu chuẩn.

  • Sau đó, một vài vít giữa khung cực kỳ chặt chẽ, đây là cái nhìn tốt đầu tiên của chúng tôi về bên trong (dù sao thì trong quang phổ ánh sáng nhìn thấy).

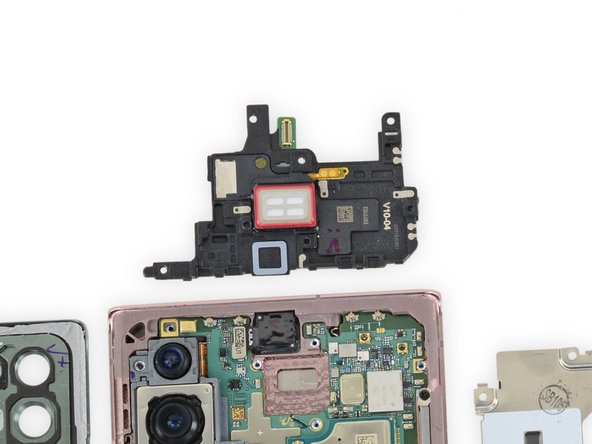

  • Mỗi điện thoại được gắn loa tai nghe vào cụm ăng-ten phía trên, chứa một vỏ loa chuyên dụng — đó là lần đầu tiên! Loa có hình chữ nhật được đóng khung với một miếng đệm màu đỏ tươi. Nó vẫn truyền qua một kênh trong khung hình trung, giống như nó đã làm trên Note10 và S20 — nhưng thùng loa lớn hơn mới sẽ tăng chất lượng âm thanh lên một chút.

  • Cả hai điện thoại cũng có một mic ở mặt sau gắn trực tiếp vào vỏ sau. Rất may, chúng kết nối thông qua các điểm tiếp xúc mùa xuân thân thiện với sửa chữa, đó là lý do tại sao chúng tôi không gặp phải bất kỳ bẫy booby nào mở ra những thứ này.

Bước 6:

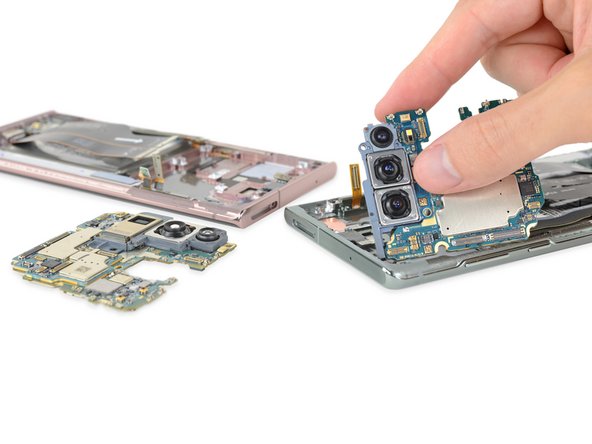

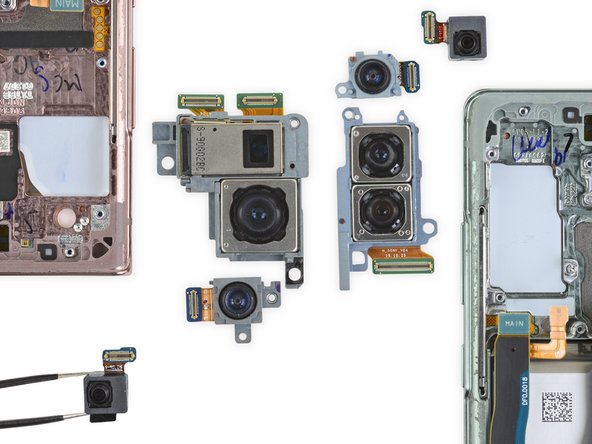

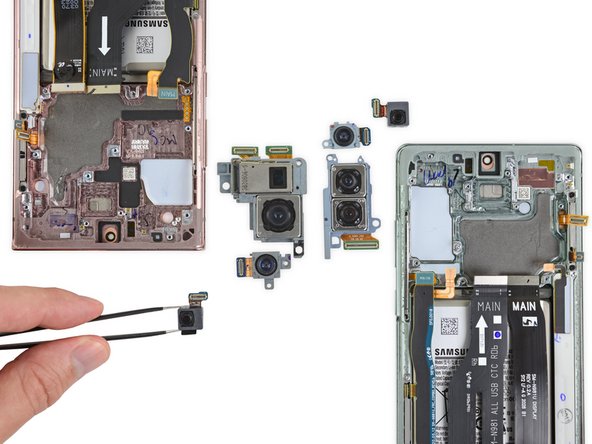

  • Tiếp theo: máy ảnh. Cả hai bo mạch chủ đều phải ra mắt trước.

  • Hai mảng camera này khác nhau chủ yếu về cách chúng thu phóng và số lượng pixel mà chúng đóng gói:

  • Ultra thừa hưởng mô-đun Space Zoom quang học siêu tuyệt vời từ S20 Ultra , nhưng với cảm biến 12 MP nhỏ hơn phía sau. (Nhấp vào liên kết để biết chi tiết về cơ chế kính tiềm vọng.) Note 20 thông thường không “thu phóng không gian”, thay vào đó dựa vào cảm biến 64 MP dày đặc và một số phép thuật cắt xén.

  • Tình hình ngược lại đối với mô-đun góc rộng, trong đó Ultra có cảm biến 108 MP khổng lồ — giống như S20 Ultra , thường giảm xuống còn 12 MP. Trong khi đó, Note thông thường có cảm biến 12 MP khiêm tốn hơn ở đây.

  • Cả hai chiếc Note đều không có camera trước 40 MP của S20 Ultra — thay vào đó, cả hai đều đóng gói cảm biến selfie 10 MP, có vẻ như đi kèm với một số hiệu ứng làm mịn đáng tiếc .

  • Thật kỳ lạ, Note 20 tiêu chuẩn phát hành mô-đun chụp ảnh tự sướng của nó bằng cách nạy nhẹ — nhưng Ultra được dán chặt vào vị trí.

Bước 7:

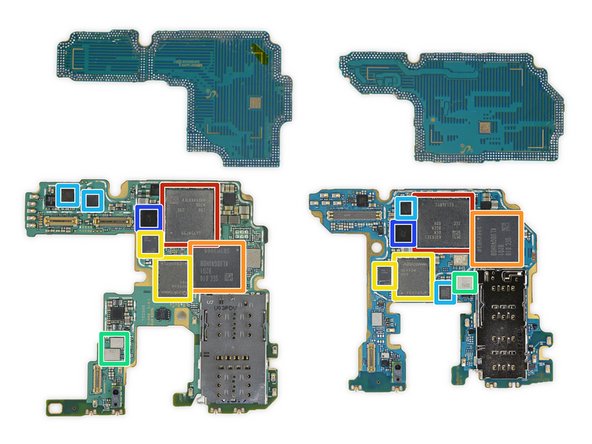

  • Cảm ơn Samsung vì đã làm cho những bo mạch chủ này trông giống như AT-AT . Chúng tôi mong đợi một trận chiến sẽ nổ ra với Hoth ngay bây giờ! Đây là những gì các phương tiện giao thông này đang chở:

  • Màu đỏ: Snapdragon 865+ được xếp lớp dưới RAM LPDDR5 của Samsung

  • Màu cam: Bộ nhớ flash đa năng Samsung KLUDG4UHDB 128 GB

  • Màu vàng: Hệ thống modem-RF Qualcomm SDX55M 5G và IC tần số trung gian SMR526

  • Màu xanh lá: Qualcomm QDM4820, QDM5872 và QDM4870 FEMs

  • Màu xanh dương nhạt: NXP 11OUV2H và 9468B3, có thể là một phần của ” giải pháp đầu tiên trong ngành để kết hợp UWB phạm vi tốt, NFC, Phần tử bảo mật và SIM nhúng “

  • Màu xanh dương đậm: Tối đa MAX77705C PMIC

Bước 8:

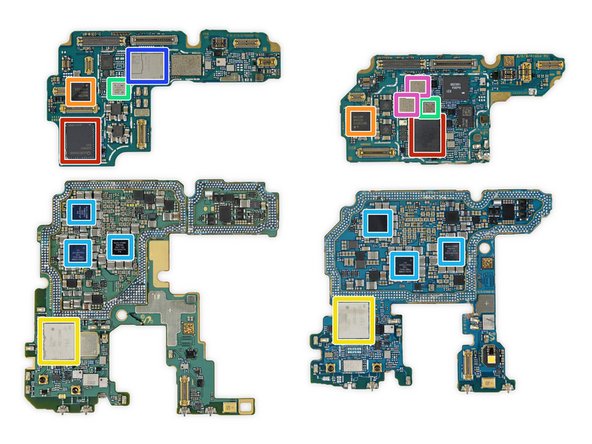

  • Họ đã quay lại và hiện đang chiến đấu cho cuộc nổi loạn!

  • Màu đỏ: Bộ thu phát Qualcomm SDR865 5G và LTE

  • Màu cam: Wacom W9020

  • Màu vàng: Mô-đun Wi-Fi + Bluetooth Murata 1RH

  • Màu xanh lá: Bộ khuếch đại công suất Skyworks 77365

  • Màu xanh dương nhạt: IC quản lý nguồn Qualcomm PMX55, PM150C và PM8250

  • Màu xanh dương đậm: AVAGO 9136HU007

  • Màu tím: Qualcomm QPA5580

Bước 9:

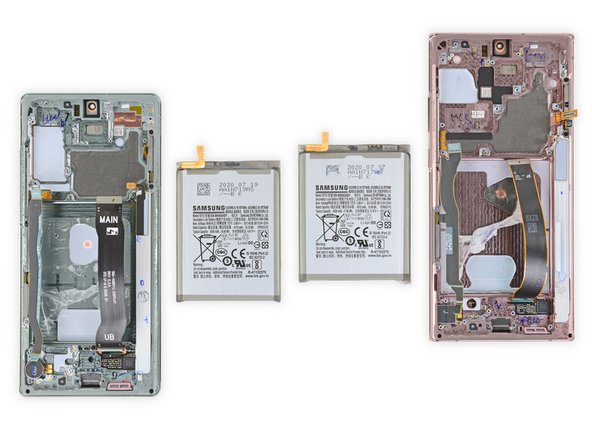

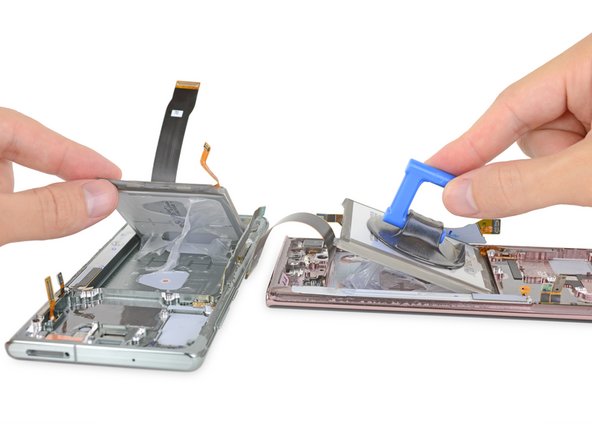

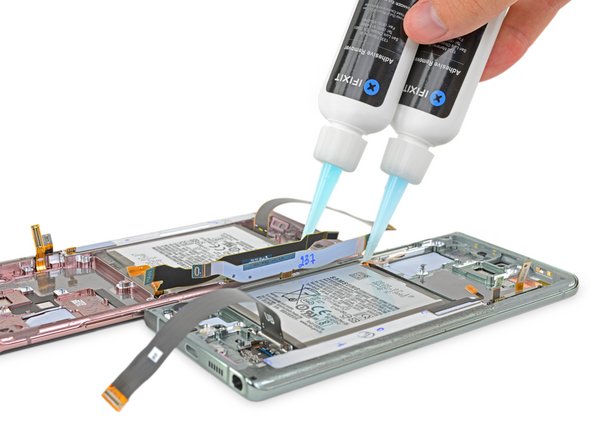

  • Còn gì tệ hơn việc tháo pin Note đã dán xuống? Loại bỏ hai trong số họ … cùng một lúc.

  • May mắn thay, chúng tôi có loại bỏ chất kết dính tiện dụng. Một vài thao tác nhỏ, một chút kiên nhẫn và một chút thuyết phục từ một cặp giác hút sẽ giúp chúng tôi tháo cả hai cục pin một cách an toàn mà không phải đổ quá nhiều mồ hôi.

  • Đến thời điểm này, có vẻ như không thể tránh khỏi việc pin Samsung sẽ luôn bị dán vào như thế này, nhưng chúng tôi vẫn chưa sẵn sàng từ bỏ hy vọng. Samsung, nếu bạn đang lắng nghe, có một cách tốt hơn . (Và trước đó, có một cách thậm chí còn tốt hơn. )

  • Các gói nước trái cây Note 20 và Note 20 Ultra này có trọng lượng lần lượt là 16,69 và 17,46 watt-giờ.

  • Cả hai đều đánh bại gói 15,04 Wh trong iPhone 11 Pro Max, nhưng tụt lại phía sau con quái vật 19,30 Wh trong S20 Ultra — vốn không phải nhường chỗ cho bút stylus, do đó, pin rất lớn .

Bước 10:

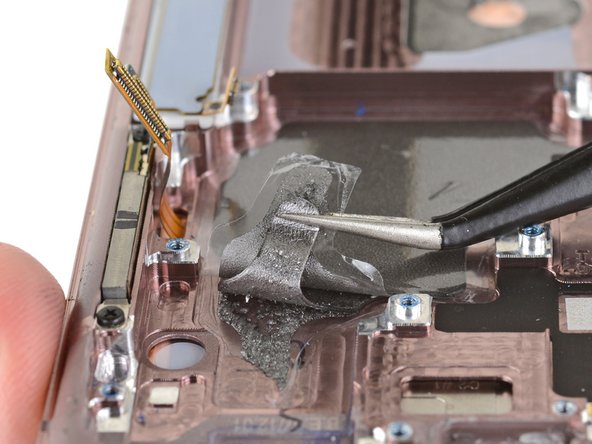

  • Điều kỳ lạ nhất về những chiếc điện thoại này cho đến nay là những gì nằm bên dưới bo mạch chủ.

  • Để hấp thụ tất cả sức nóng từ bộ vi xử lý lõi octo của mỗi điện thoại, chúng tôi hy vọng sẽ tìm thấy một khoang chứa hơi đồng rộng rãi ở đây — kiểu mà Samsung luôn nhanh chóng khoe khoang trong các Điện thoại Galaxy trước đây . Nhưng thay vào đó, chúng tôi tìm thấy một tấm tản nhiệt graphite nhiều lớp.

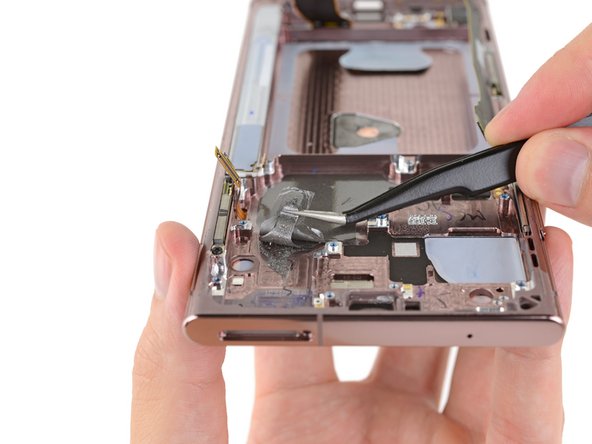

  • Tuy nhiên, lạ hơn, có vẻ như một số điện thoại Note 20 khác có ống dẫn nhiệt bằng đồng – nhưng không phải kiểu thông số kỹ thuật của chúng tôi. SoC Exynos trên các mẫu điện thoại quốc tế có yêu cầu phần cứng làm mát khác với điện thoại của chúng tôi, với bộ vi xử lý Snapdragon của chúng không?

  • Bạn của chúng tôi, Zack, của JerryRigEverything nổi tiếng, cho chúng tôi biết mô hình Hàn Quốc của anh ấy cũng có than chì. Hãy theo dõi để biết thêm chi tiết về điều đó.

  • Suy nghĩ tiếp theo của chúng tôi là, có thể điều này xuất phát từ phần cứng 5G mmWave dễ bị nóng, điều mà không phải tất cả Notes đều có — nhưng điều đó cũng không phù hợp. Đó có phải là một loại thử nghiệm A / B trên phần cứng làm mát mới không? Phải có một số logic ở đây, nhưng chúng ta không thể tìm ra nó. Hãy cho chúng tôi biết nếu bạn có ý tưởng.

  • Cập nhật : Chúng tôi đã thu thập một số thông tin bổ sung về các hệ thống làm mát khác nhau và một số bụi bẩn bên trong quá trình thiết kế của Samsung. Đọc tất cả về nó!

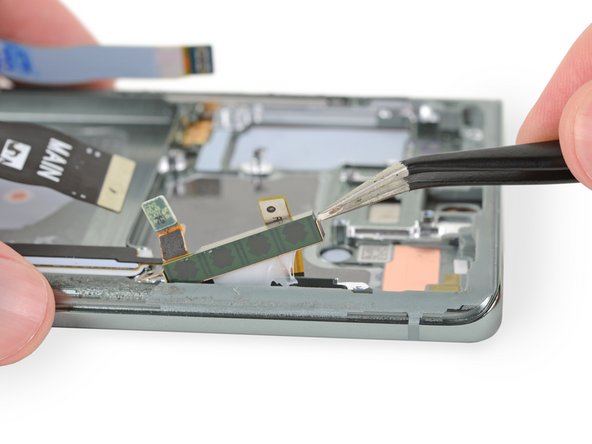

  • Nói về mô-đun mmWave — cả hai điện thoại của chúng tôi đều có chúng, nhưng chỉ có hai mô-đun. Ngược lại, Note10 + 5G và S20 Ultra có ba. Phần cứng đã được cải thiện đến mức chỉ cần hai cái hay có điều gì khác đang xảy ra?

Bước 11:

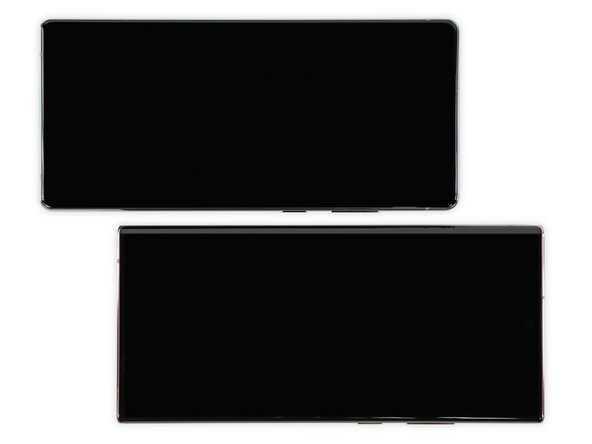

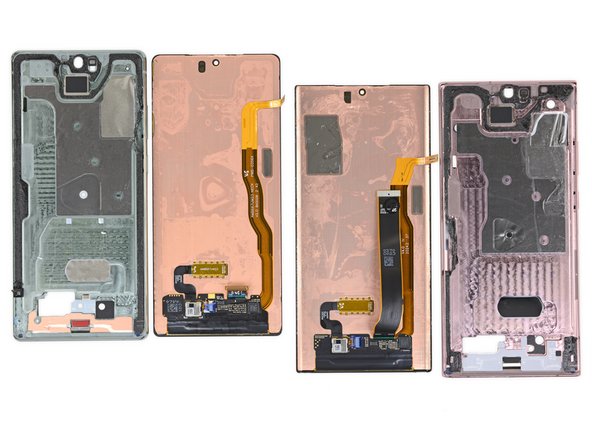

  • Cuối cùng rời khỏi ngôi nhà kim loại của họ là hai màn hình AMOLED. Và đằng sau chúng là một số đồng mà chúng tôi đang tìm kiếm!

  • Samsung từ lâu đã lót các màn hình của họ bằng đồng để giúp phân tán nhiệt — và điều đó vẫn xảy ra ở đây, mặc dù đã chuyển sang than chì bên dưới bo mạch chủ.

  • Cả hai điện thoại này đều có chung tên mã Canvas . Không hoàn toàn thông minh như Davinci năm ngoái , nhưng dù sao thì cũng rất hợp.

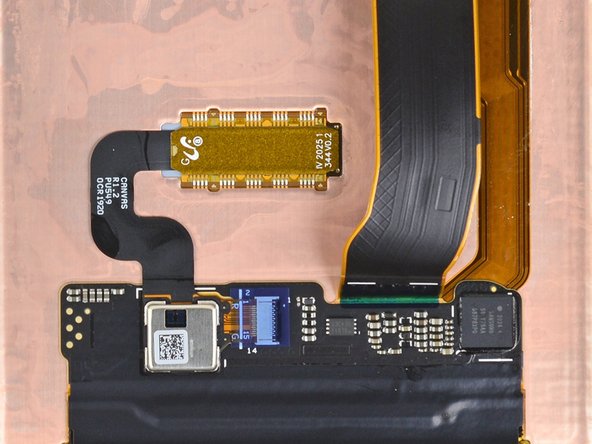

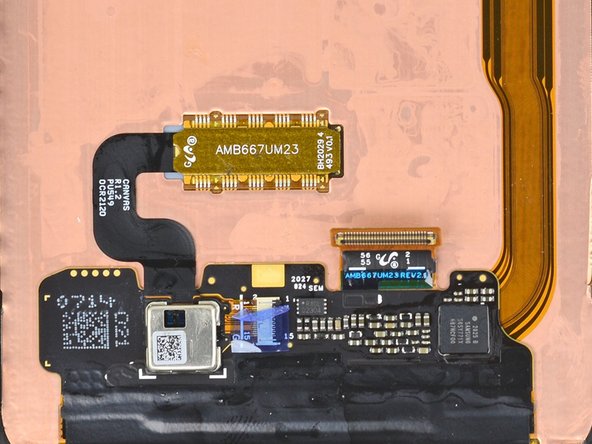

  • Mặt sau của mỗi màn hình đều có cảm biến vân tay siêu âm tích hợp. Trong khi đó, kính cường lực Gorilla Glass Victus mới của Corning bảo vệ mặt trước – hứa hẹn ” cải thiện đáng kể về hiệu suất chống rơi và chống xước, lần đầu tiên trong dòng sản phẩm Gorilla Glass ” .

  • Kính điện thoại thông minh ngày càng trở nên chống vỡ trong những năm gần đây, nhưng nói chung là chống xước. Liệu công thức mới này có gây xước ở cấp độ 6 với các rãnh sâu hơn ở cấp độ 7?

Bước 12:

  • Link video mô tả ở bước này: https://ifixit-guide-objects.s3.amazonaws.com/igo/video/ifixit/uULdgLDKeB6HwCdA_MP4_1280.mp4
  • Chúng tôi sắp hoàn thành — nhưng nếu bạn cần xem lại lần cuối, đây là Ultra đang bị bắn phá bằng tia X từ mọi góc độ.

  • Một thứ mà chúng tôi không thể tìm thấy trong giọt nước mắt của mình: ăng-ten băng tần siêu rộng, giống như chúng tôi đã tìm thấy trong dòng iPhone 11 . Có phải bằng cách nào đó chúng ta đã bỏ lỡ nó hay cách triển khai của Samsung hoàn toàn khác?

Bước 13:

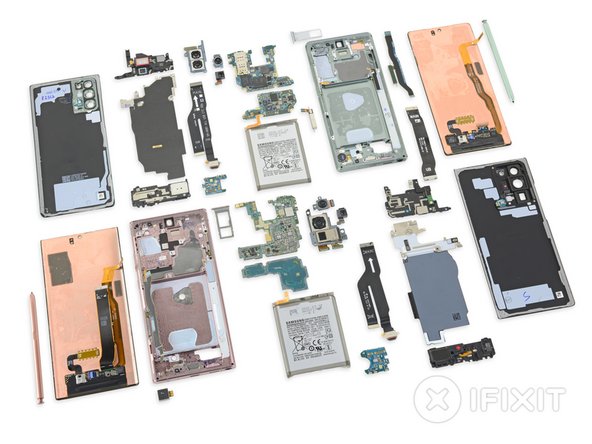

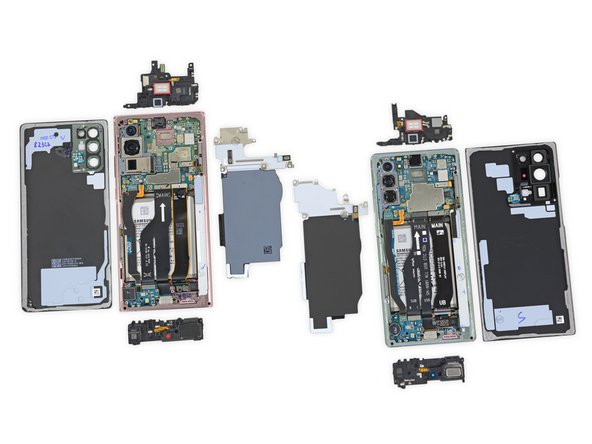

  • Đó là tất cả những gì cô ấy Lưu ý!

  • Trước khi chúng tôi kết thúc, đã đến lúc tuyên bố người chiến thắng trong cuộc thi phát trực tiếp của chúng tôi — chúng tôi đã hỏi lý do sáng tạo nhất của bạn tại sao Samsung lại chuyển từ Note 10 lên Note 20 và bạn đã cho chúng tôi rất nhiều lựa chọn.

  • Người dùng Space Saga đã đăng yêu thích của chúng tôi: Samsung không cố ý đưa số 20 vào dòng Note năm nay — Đó chỉ là lỗi đánh máy, nhưng trước khi mọi người chú ý, rò rỉ đã bắt đầu.

  • Chúc mừng! Bạn đã giành được cho mình một cặp Galaxy Beans siêu sửa chữa . (Tại sao cái tên đó không dính?)

  • Như mọi khi, chúng tôi để lại cho bạn điểm khả năng sửa chữa — một ghi chú phù hợp để kết thúc, bạn có đồng ý không?
