Bước 1: Samsung Galaxy Note10 + 5G Teardown

  • Trước khi rút gọn, chúng tôi ghi chú về 10+ thông số kỹ thuật 5G sau:

  • Màu đỏ: Màn hình AMOLED Infinity-O 6,8 “với độ phân giải 3040 × 1440 (498 ppi), được chứng nhận HDR10 +

  • Màu cam: Qualcomm Snapdragon 855 kết hợp với RAM 12 GB và bộ nhớ trong 256 GB

  • Màu vàng: Pin 4.300 mAh

  • Màu xanh lá: Bốn camera phía sau (góc siêu rộng 16 MP, góc rộng 12 MP với OIS, tele 12 MP với OIS, camera VGA DepthVision), cùng với một camera selfie 10 MP

  • Màu xanh dương nhạt: Cảm biến vân tay siêu âm trong màn hình

  • Màu xanh dương đậm: Bút cảm ứng S Pen với kết nối Bluetooth và cảm biến 6 trục

  • Màu tím: Đánh giá khả năng chống bụi và nước IP68

Bước 2:

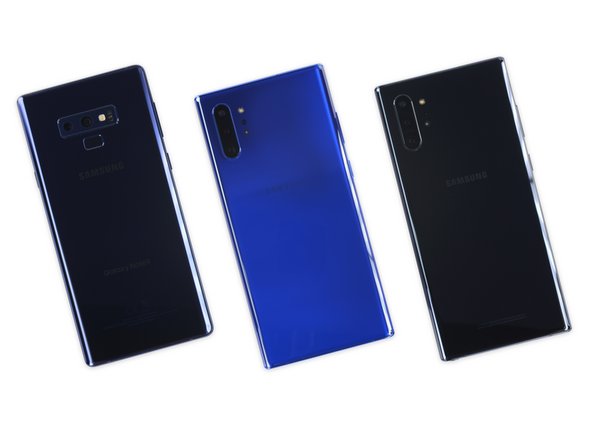

  • Chúng tôi đặt (từ trái sang phải) Note9 của năm ngoái bên cạnh Note10 + và Note10 + 5G mới và cố gắng tìm ra sự khác biệt.

  • Năm nay, Samsung đã thiết kế lại các camera của Note theo chiều dọc. Họ cũng đã loại bỏ cảm biến vân tay phía sau — cảm biến này được chuyển xuống dưới màn hình, giống như những gì chúng ta đã thấy vào đầu năm nay .

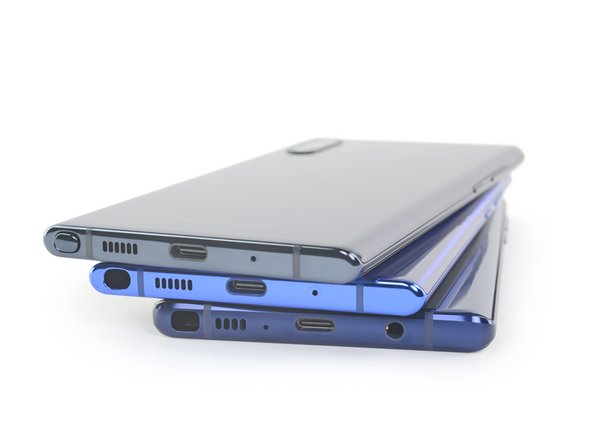

  • Cuối cùng, chúng tôi buộc phải thương tiếc về việc mất giắc cắm tai nghe— được cho là sự đánh đổi cần thiết để có pin lớn hơn và phản hồi xúc giác được cải thiện.

  • Có vẻ như Samsung, một trong những đồng minh cuối cùng còn sót lại của phe Nổi dậy, đã quyết định tham gia vào mặt tối .

  • Trước khi chúng ta tìm hiểu thêm, Creative Electron cung cấp cho chúng ta một cái nhìn về một số nội dung thú vị — có vẻ như chúng ta đã có một số khám phá thú vị ở phía trước.

Bước 3:

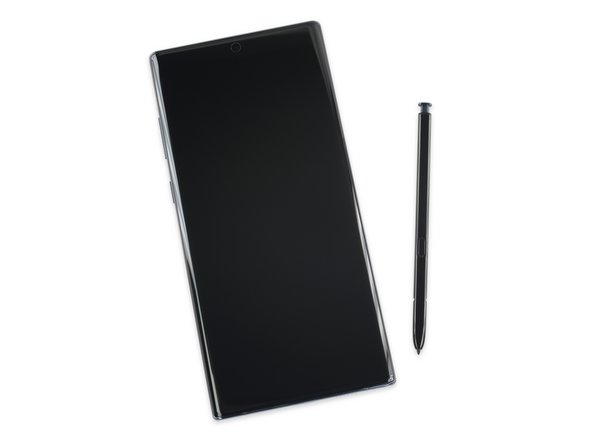

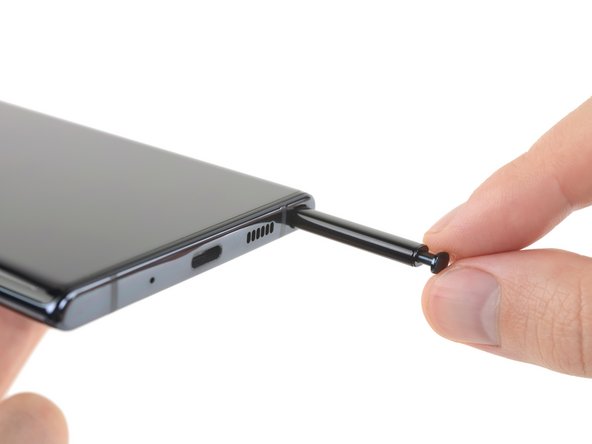

  • Ngôi sao của chương trình này xuất hiện: đũa phép S Pen mới và cải tiến.

  • Giờ đây với điều khiển bằng cử chỉ, để điều khiển không dây giống như thuật sĩ trên Note10 của bạn.

  • Máy ảnh trên tất cả các Notes mới nhất đều được căn chỉnh theo chiều dọc, nhưng 10+ bao gồm một tính năng mới lạ mắt cùng với chồng cảm biến đó.

  • Cảm biến thời gian bay DepthVision của Samsung — độc quyền cho Note10 lớn nhất — sử dụng đèn chiếu hồng ngoại và máy ảnh VGA để đo khoảng cách nhanh chóng và chính xác . Cảm biến này kích hoạt hoặc nâng cao nhiều tính năng của Note, bao gồm Lấy nét trực tiếp, hiệu ứng AR và quét đối tượng 3D.

Bước 4:

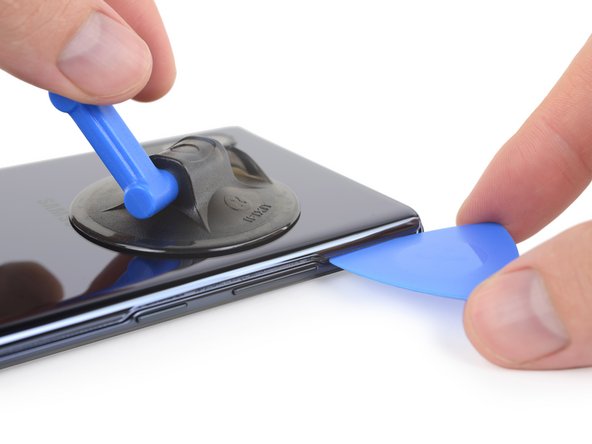

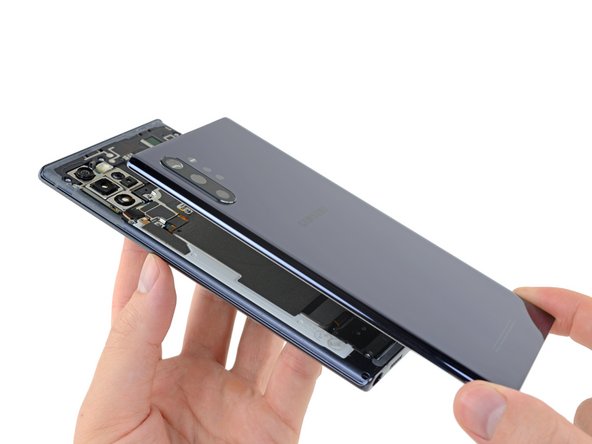

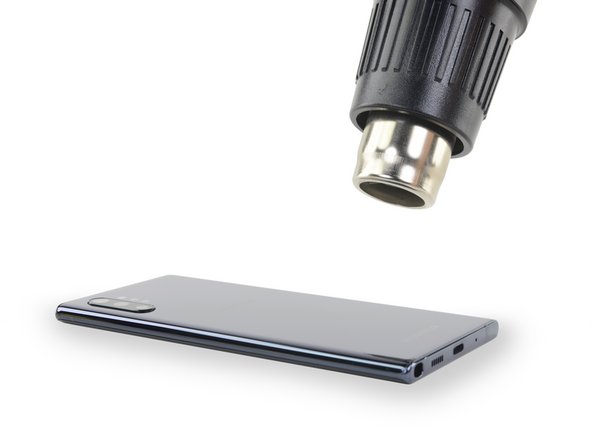

  • Annnnd chúng tôi đang nghỉ! Bộ đôi thú vị Heat và Pick nằm dưới nắp lưng mà không đổ mồ hôi (mặc dù điều tương tự có thể không được nói đối với người sử dụng của chúng). Nó gần giống như họ làm điều này hàng ngày.

  • Đây là quy trình tiêu chuẩn cho hầu hết các điện thoại thông minh hiện đại, đầy keo , nhưng chúng tôi chắc chắn mong muốn đó không phải là trường hợp.

  • Khi chúng tôi cắt bỏ lớp keo dính, chúng tôi nhận thấy rằng, năm nay, bìa có đường viền xung quanh tập và Bixbynút nguồn — không hoàn toàn là thay đổi đối với quy trình mở mà chúng tôi mong đợi.

Bước 5:

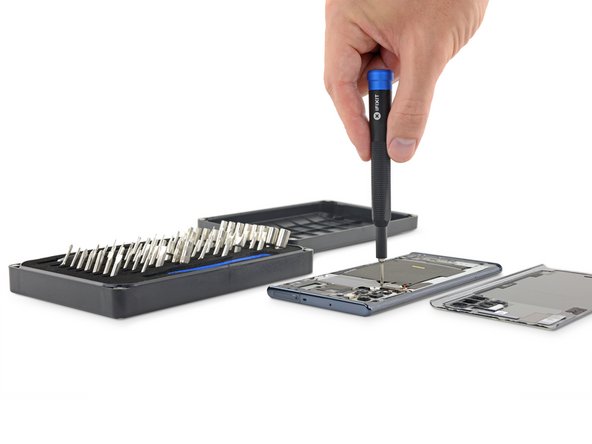

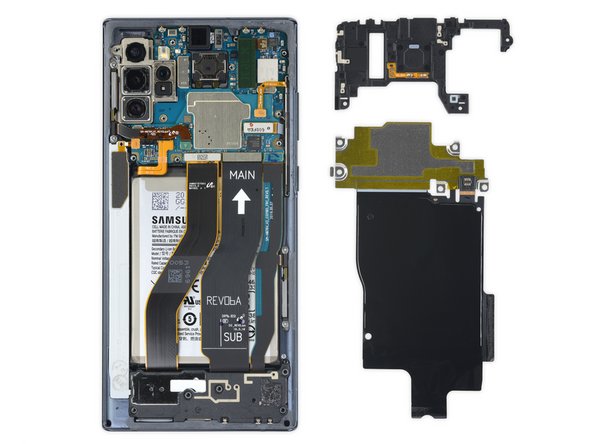

  • Một vài con vít Phillips giữ chặt cụm khung giữa — không có gì bộ Mako 64 bit đã được thử nghiệm và thực sự của chúng tôi không thể xử lý được!

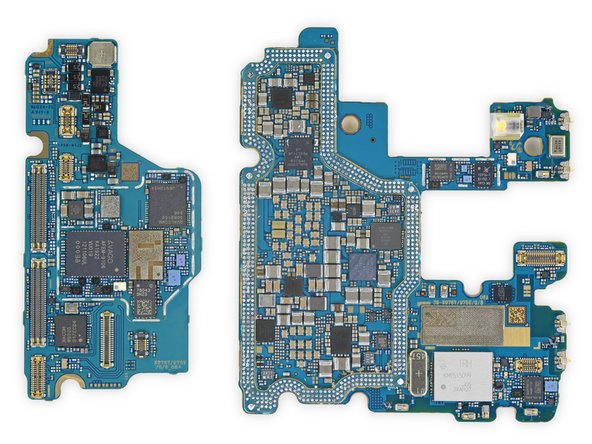

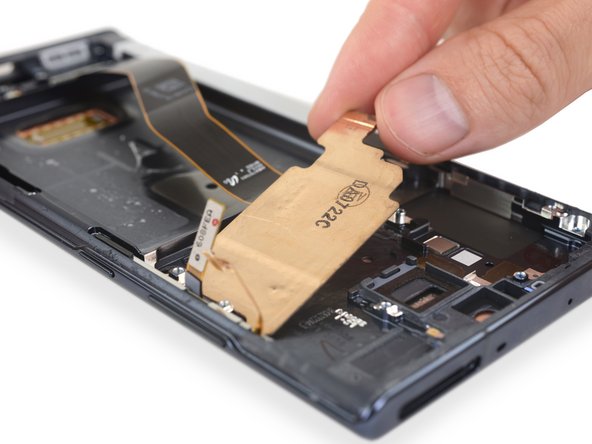

  • Với việc loại bỏ khung giữa, chúng ta gặp phải một sự thay đổi có phần triệt để: bo mạch chủ chỉ nằm ở phía trên cùng của thiết bị, kiểu Pixel .

  • Mặc dù điều này cho phép pin rộng hơn, nhưng nó làm cho kết nối giữa bo mạch chủ và bo mạch con trở nên phức tạp hơn, đòi hỏi những loại cáp kết nối phiền phức chặn truy cập pin.

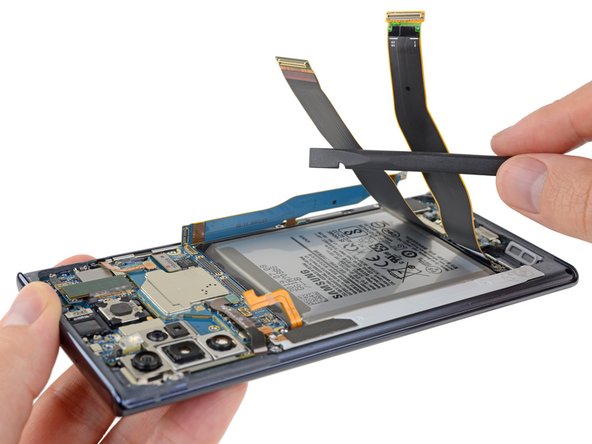

  • Ít nhất là các dây cáp ở trên cùng, thay vì dưới pin và được sơn lót để tránh hư hỏng. Cho đến nay, các hình chữ “L” lồng vào nhau của Apple dường như là cách sử dụng không gian tốt nhất mà chúng tôi từng thấy …

Bước 6:

  • ISclack đáng tin cậy của chúng tôi hoạt động rất tốt trên các màn hình được dán nhiều lớp đến mức chúng tôi quyết định dùng thử trên loại pin dán chặt này.

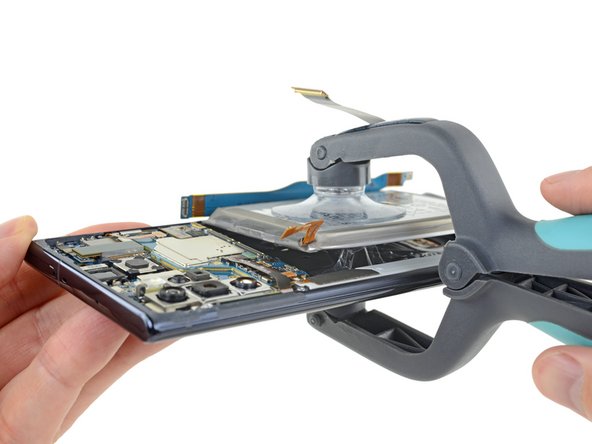

  • ISclack cung cấp cho chúng ta một số đòn bẩy vững chắc đối với pin, nhưng nó vẫn cần rất nhiều cồn isopropyl — và thậm chí còn phải kiên nhẫn hơn — trước khi chất kết dính làm mất pin (hãy cẩn thận với những dây cáp màn hình đó!).

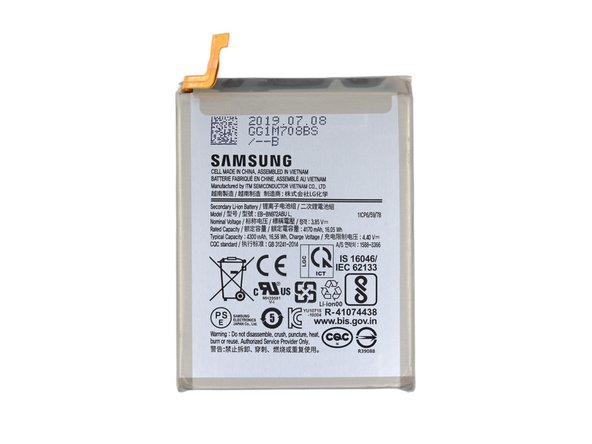

  • Nếu chúng tôi gọi pin 15,4 Wh của Note9 là “cục mịch ” thì năng lượng 16,56 Wh của Note 10+ phải là ” kẻ sọc “.

  • Thanh năng lượng này nặng 59,1 g và có kích thước 77,3 mm x 58,4 mm x 5,5 mm. Nó nặng hơn 4,4 g và lớn hơn 3 cm³ so với pin của Note9.

Bước 7:

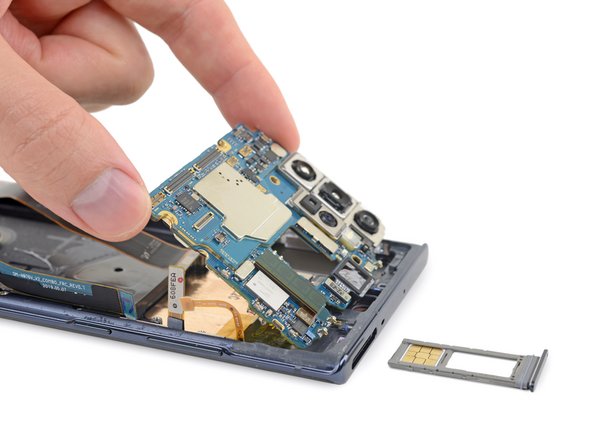

  • Chúng tôi loại bỏ khay SIM + microSD — một thứ xa xỉ mà Note10 6.3 “nhỏ hơn đã đánh đổi — và phát hành bo mạch chủ.

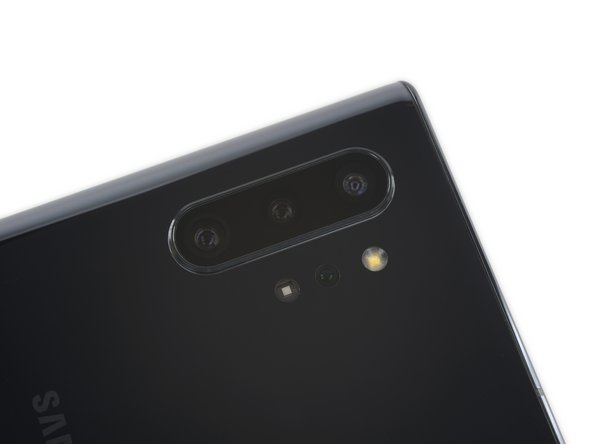

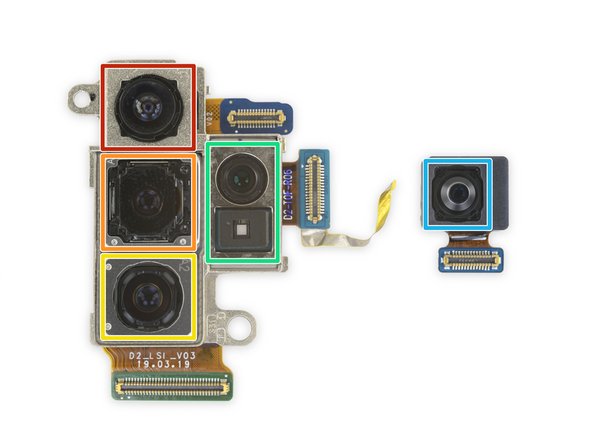

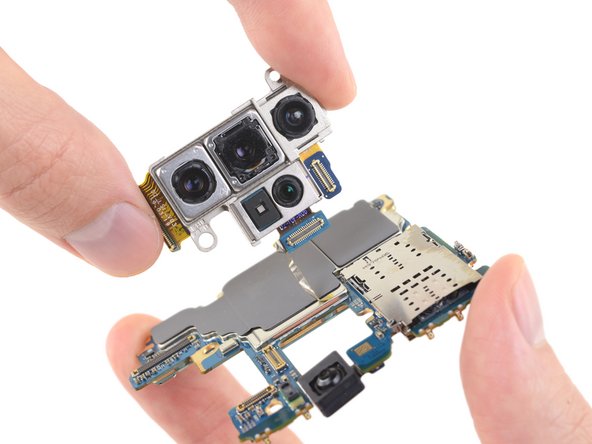

  • Cùng với chuyến đi là năm camera của Note này :

  • Màu đỏ: 16 MP siêu rộng (123 ° FoV)

  • Màu cam: Góc rộng 12 MP với khẩu độ kép (ƒ / 1.5-ƒ / 2.4)

  • Màu vàng: Chụp xa 12 MP (zoom quang học 2x)

  • Màu xanh lá: Cảm biến và đèn chiếu sáng hồng ngoại thời gian bay DepthVision

  • Màu xanh dương :Camera selfie 10 MP

Bước 8:

  • Mặc dù không có nhiều camera, nhưng bảng này vẫn cho cảm giác như nó mang thêm một số trọng lượng.

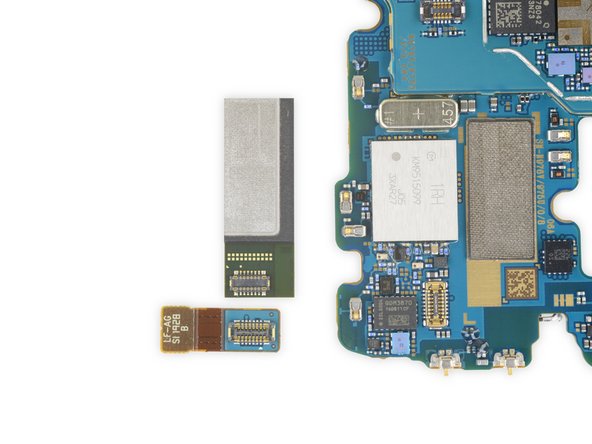

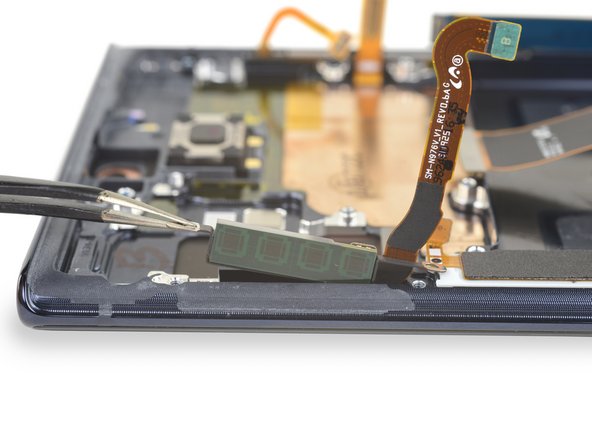

  • Chúng tôi cắt bỏ hình chữ nhật màu xanh lá cây bí ẩn này — hóa ra là mô-đun ăng-ten Qualcomm QTM052 mmWave.

  • “Sóng milimet” đề cập đến tín hiệu RF có bước sóng được đo bằng milimét (24 GHz đến 100 GHz). Nó cung cấp siêu Duper tốc độ tải nhanh, nhưng không thể di chuyển xa hoặc tường xâm nhập rất tốt. TL; DR: YMMV .

  • Và một điều nữa: bảng nhiều hơn! Có vẻ như Samsung đã ghi chú ra khỏi playbook của Apple và xếp chồng lên nhau bo mạch chủ của họ để tiết kiệm không gian tối đa.

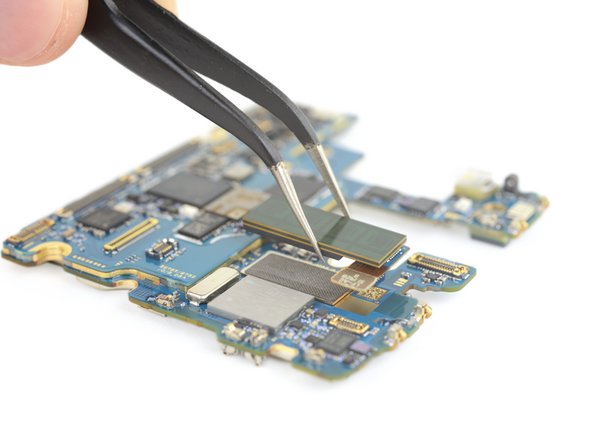

  • Chúng tôi đã từng đi xuống con đường này trước đây — và với một chút trợ giúp từ trạm không khí nóng của chúng tôi , chúng tôi nhanh chóng vượt qua các vias và tách các tấm ván ra.

Bước 9:

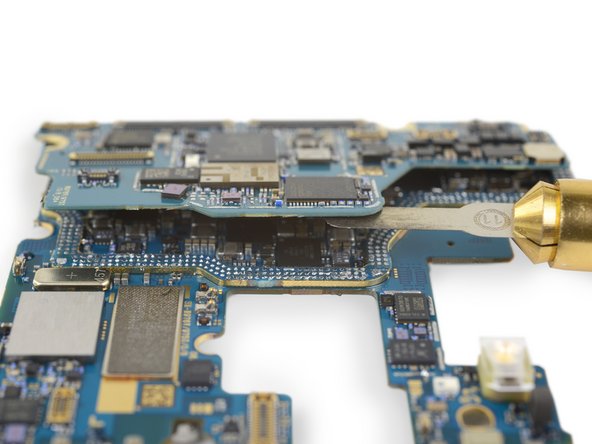

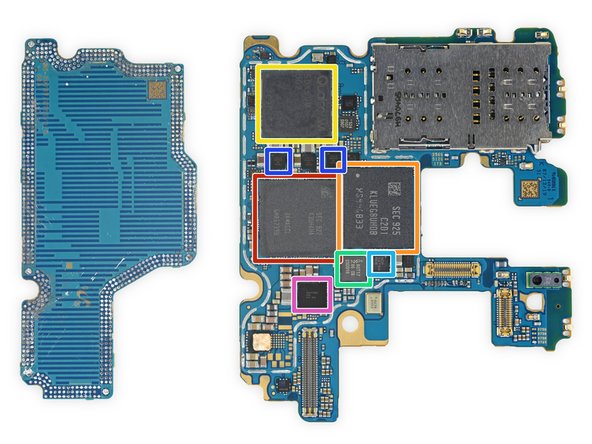

  • Hãy mở chiếc bánh sandwich silicon này và xem những gì nằm bên trong:

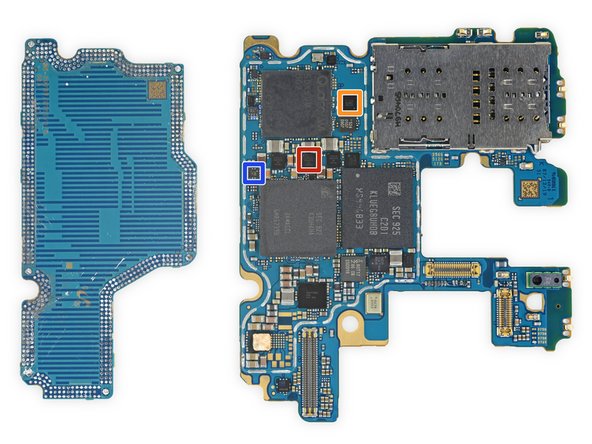

  • Màu đỏ: RAM 12 GB Samsung K3UHAHADAM-AGCL LPDDR4X được xếp lớp trên Qualcomm Snapdragon 855 SoC

  • Màu cam: Bộ nhớ flash Samsung KLUEG8UHDB-C2D1 eUFS 3.0 256 GB

  • Màu vàng: Modem Qualcomm SDX50M 5G

  • Màu xanh lá: Bộ điều khiển NFC NXP PN80T w / Phần tử bảo mật

  • Màu xanh dương nhạt: Bộ điều chỉnh điện áp ON Semiconductor NCP59744

  • Màu xanh dương đậm: Bộ khuếch đại âm thanh Cirrus Logic CS35L40

  • Màu tím: Tối đa MAX77705C PMIC

Bước 10:

  • Thậm chí nhiều silicon làm đầy:

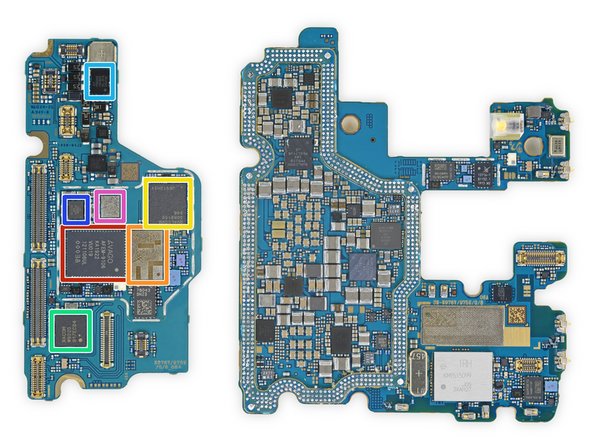

  • Màu đỏ: Mô-đun kết thúc phía trước của Avago AFEM-9106

  • Màu cam: Bộ khuếch đại tiếng ồn thấp Skyworks SKY78160-51

  • Màu vàng: Bộ thu phát RF Qualcomm SDR8150 LTE

  • Màu xanh lá: Bộ điều khiển số hóa WACOM W9020 (có thể)

  • Màu xanh dương nhạt: Bộ thu điện không dây IDT P9320S

  • Màu xanh dương đậm: Bộ theo dõi phong bì Qualcomm QET5100

  • Màu tím: Mô-đun khuếch đại công suất Skyworks SKY77365-11

Bước 11:

  • Và chỉ một chút nữa:

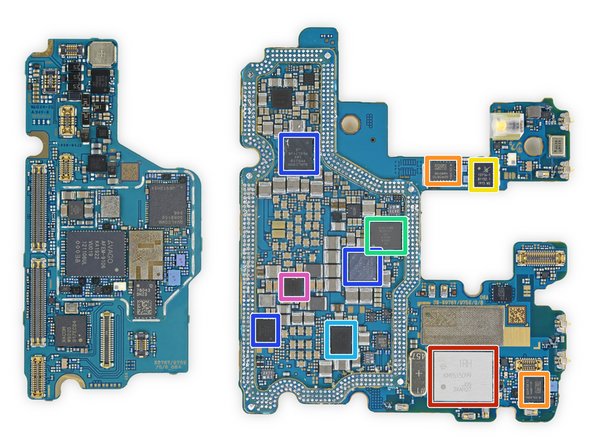

  • Màu đỏ: Mô-đun Wi-Fi / Bluetooth Murata KM9515099

  • Màu cam: Mô-đun mặt trước Qualcomm QDM3870 LTE RF

  • Màu vàng: Mô-đun front-end Skyworks SKY13716-11

  • Màu xanh lá: Bộ giải mã âm thanh Qualcomm WCD9341 Aqstic

  • Màu xanh dương nhạt: Qualcomm PMX50 PMIC cho modem X50

  • Màu xanh dương đậm: Qualcomm PM8150, PM8150C và PM8005 (có thể là PMIC)

  • Màu tím: Quản lý nguồn màn hình Samsung S2DOS05

Bước 12:

  • IC Identification phần 4 được sự cho phép của người dùng Chunglin Chin :

  • Màu đỏ: Trình điều khiển xúc giác Cirrus Logic CS40L2

  • Màu cam: STMicroelectronics STM32G071EB 32-Bit ARM Cortex-M0 vi điều khiển w / 128 Kb flash

  • Màu vàng: Trình điều khiển Samsung S2MIS0A MST

  • Màu xanh lá: Mô-đun khuếch đại công suất Qorvo QM78042

  • Màu xanh dương nhạt: Quản lý năng lượng máy ảnh Samsung S2MPB02

  • Màu xanh dương đậm: Công tắc tương tự Vishay DG2730 2 cổng USB 2.0 DPDT

  • Màu tím: Bộ khuếch đại tiếng ồn thấp NXP Semiconductor BGU8103 GPS / GLONASS / Galileo / COMPASS

Bước 13:

  • ID cảm biến:

  • Màu đỏ: STMicroelectronics LSM6DSO 3 DoF gia tốc kế / con quay hồi chuyển

  • Màu cam: Cảm biến áp suất STMicroelectronics LPS22HD

  • Màu vàng: La bàn điện tử AKM Semiconductor AK0991x

  • Màu xanh lá: Cảm biến tiệm cận AMS

Bước 14:

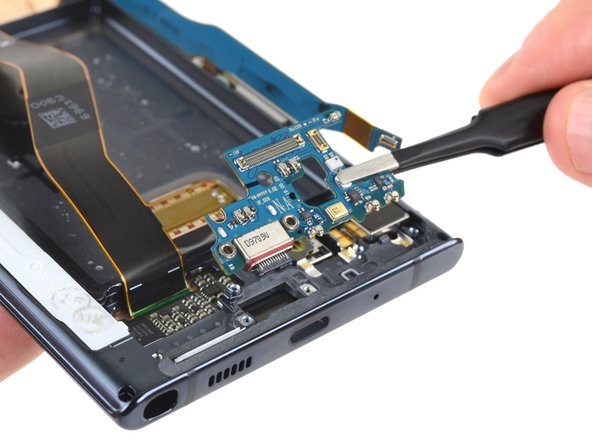

  • Bảng con xuất hiện mà không gây ồn ào, mang theo cổng USB-C hàn trên và micrô thấp hơn vào trong.

  • Được gắn trên bo mạch không phải là hương vị yêu thích của chúng tôi về cổng USB-C, nhưng ít nhất là không có nhiều thứ trên bo mạch này, vì vậy việc thay thế không nên quá đắt.

  • Chúng tôi lướt qua các cạnh của điện thoại để tìm … thêm hai mô-đun ăng-ten mmWave! Với những hạn chế của 5G mmWave, việc có các ăng-ten định hướng, tạo chùm này ở mỗi bên (cộng với ăng-ten thứ ba đối diện với màn hình) giúp Note10 + đạt được nỗ lực tối đa.

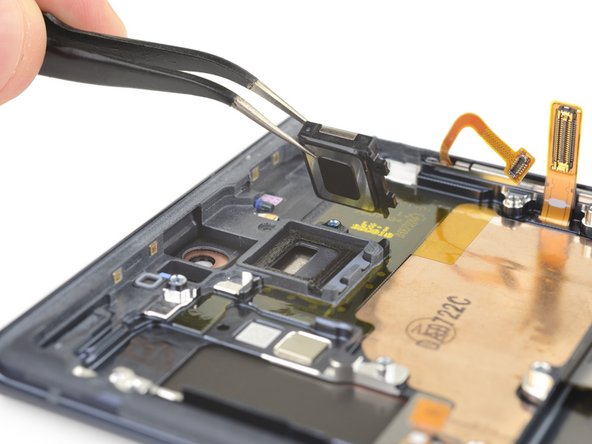

  • Loa của tai nghe trông khá bình thường, ngoại trừ việc nó nằm hoàn toàn phía sau màn hình. Làm thế nào để các bài hát được thoát ra? Thông tin thêm về điều đó sau …

Bước 15:

  • Chỉ một vài thành phần tách biệt điện thoại này khỏi sự trống rỗng:

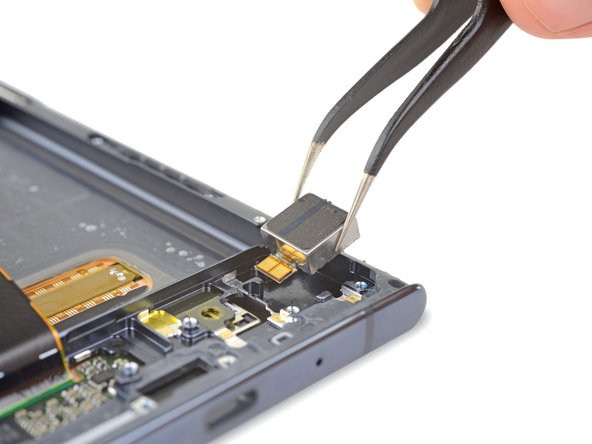

  • Đầu tiên, một động cơ rung vuông góc! Như chúng ta có thể nhớ, Samsung đã sử dụng cùng một động cơ LRA tròn cho tất cả các bộ rung của điện thoại của mình.

  • Động cơ mới, lớn hơn này có thể là dấu hiệu đầu tiên cho thấy Samsung cuối cùng cũng đang coi trọng phản hồi xúc giác .

  • Hoặc, hãy lắng nghe chúng tôi — có thể họ chỉ cần một thứ gì đó để chiếm thêm một chút không gian nơi giắc cắm tai nghe đã từng là.

  • Cuối cùng, chúng tôi kéo buồng hơi mới ra — không còn nghi ngờ gì nữa, sản phẩm của vô số giờ kỹ thuật, vì điện thoại này về cơ bản là một máy sưởi không gian có pin. Công nghệ 5G và sạc không dây ngược không hề rẻ trong bộ phận làm mát.

Bước 16:

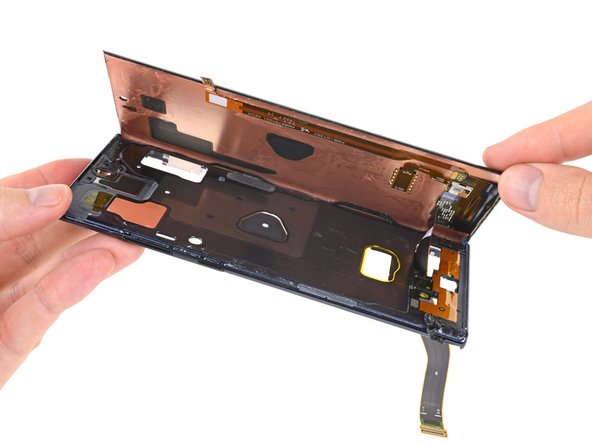

  • Sau một số thao tác làm nóng và tọc mạch ở hậu trường tẻ nhạt, chúng tôi được thưởng bằng một cái nhìn về mặt sau của màn hình Dynamic AMOLED Infinity-O 6,8 ”do Samsung sản xuất này.

  • Đây là màn hình lớn nhất, sáng nhất, có màu sắc chính xác nhất từng có trên điện thoại Note — nhưng chúng tôi không thể không tự hỏi điều gì khiến Samsung cập nhật tốc độ làm mới lên 90 Hz, giống như đối thủ cạnh tranh phablet của mình, OnePlus 7 Pro .

  • Cảm biến vân tay siêu âm bám vào mặt sau của màn hình khổng lồ này, giống như nó đã làm với S10 mà chúng tôi đã xé bỏ cách đây không lâu. Cùng với nó là một số IC khác để ID:

  • Màu đỏ: Bộ điều khiển cảm biến vân tay trong màn hình Qualcomm QBT2000

  • Màu cam: Bộ điều khiển màn hình cảm ứng Samsung S6SY771X

  • Màu vàng: Bộ nhớ flash nối tiếp Winbond W25Q80EWUXIE 8 Mb

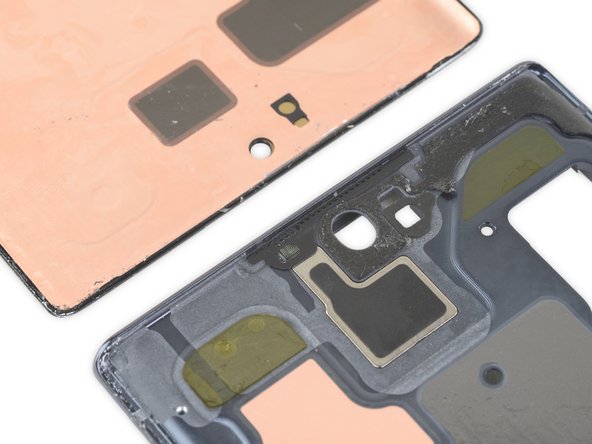

  • Khi màn hình bị loại bỏ, chúng ta thấy rằng loa của tai nghe thực sự bắn vào một khoang kim loại nông, dẫn sóng âm thanh vào lưới tản nhiệt nhỏ xíu dọc theo cạnh trên của khung.

  • Không thể làm cho nó ra? Chúng tôi cũng không thể. Máy tính, thu phóng và nâng cao.

Bước 17:

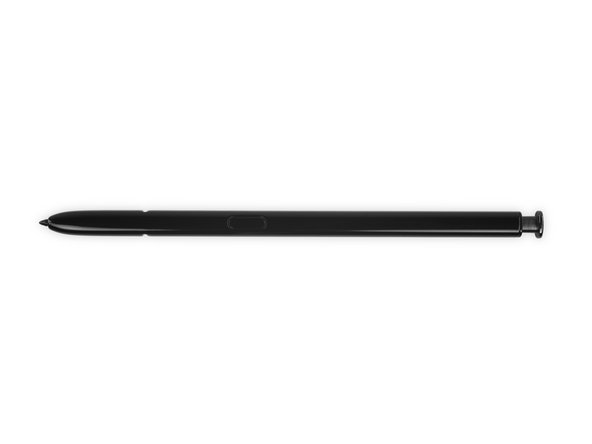

  • Đôi mắt giọt nước của chúng ta (x) (x) hướng về S Pen. Cấu trúc liền mạch khiến chúng tôi không muốn mở nó ra, vì vậy chúng tôi có thể sáng tạo với một số electron, nhờ sự hỗ trợ của Creative Electron .

  • Mặc dù vậy, bây giờ chúng tôi nghĩ về nó, chiếc bút này có một vài tính năng mới … nó có thể hoàn toàn khác so với năm ngoái ở bên trong … oh heck, bạn biết chúng tôi không thể cưỡng lại được. Máy cắt siêu âm, đáp ứng S Pen.

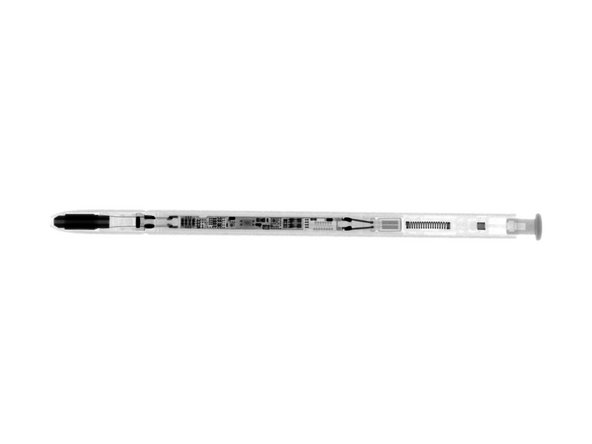

  • Ruột của S Pen mới được bọc thêm một lớp nhựa cứng và epoxy. Cắt chúng đi, chúng tôi thấy:

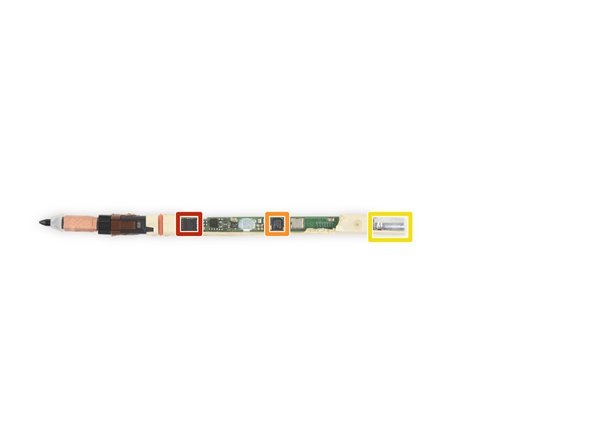

  • Màu đỏ: Một con chip bí ẩn được đánh dấu là SP912 , có khả năng là cảm biến 6 trục mà Samsung đã đề cập tại sự kiện Unpacked của họ. Phải có thứ gì đó phát hiện ra những làn sóng đũa phép đó.

  • Gia tốc kế STMicroelectronics

  • Màu cam: Hộp thoại DA14585 Bluetooth 5 SoC

  • Màu vàng: Pin lithium-ion Nichicon 2.4v SLB

Bước 18:

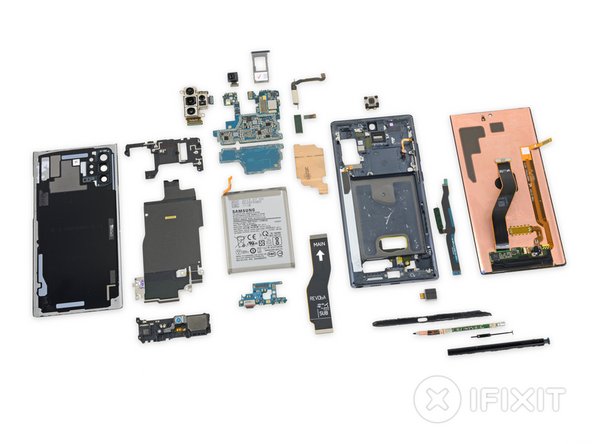

  • Chà, chúng tôi không biết về các bạn, nhưng chúng tôi chắc chắn đã học được rất nhiều điều từ những điều này — các bạn có đang ghi chép không?

  • Lần đầu tiên chúng tôi nhìn thấy ăng-ten sóng 5G milimet.

  • Chúng tôi đã loại bỏ lớp bảng phong cách “iPhone X” đầu tiên của Samsung.

  • Chúng tôi đã giải đáp được bí ẩn về lưới tản nhiệt của loa tai nghe bị mất tích.

  • Chúng tôi thậm chí đã loại bỏ pin cứng đầu mà không làm hỏng màn hình.

  • Chúng tôi sẽ gọi việc chia nhỏ này là một chiến thắng, nhưng chúng tôi không thể nói rằng chúng tôi là những người hâm mộ lớn nhất của Lưu ý này và chúng tôi có cảm giác điểm số khả năng sửa chữa sẽ mang lại điều đó …
