Làm theo các bước trong hướng dẫn này để thay thế cáp điều khiển âm lượng trong iPhone 6s Plus của bạn.

Bạn cũng có thể sử dụng hướng dẫn này để thay thế giá đỡ cáp điều khiển âm thanh.

Bước 1:

!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
  • Tháo hai vít Pentalobe 3.4 mm ở hai bên của cổng Lightning.

Bước 2:

Mở màn hình hiển thị trên 6s Plus sẽ tách dải băng mỏng xung quanh chu vi của màn hình. Nếu bạn muốn thay thế chất kết dính, hãy chuẩn bị sẵn một dải băng dính mới trước khi tiếp tục. Nó có thể hoàn thành việc sửa chữa mà không thay thế các chất kết dính, và bạn có thể sẽ không nhận thấy bất kỳ sự khác biệt trong chức năng.

  • Áp dụng cốc hút vào góc dưới bên trái của cụm màn hình.

Bước 3:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.

!!! Kéo quá mạnh có thể làm hỏng cụm màn hình. Chỉ áp dụng đủ áp lực để tạo ra một khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.

Bước 4:

  • Nơi an toàn nhất để nâng lên là điểm nhấn ở mặt trước phía trên giắc cắm tai nghe.
  • Trong khi vẫn duy trì áp lực trên cốc hút, hãy đặt đầu phẳng của một ống hút vào khe hở, ngay phía trên giắc cắm tai nghe.

Bước 5:

  • Xoay thanh gạt để mở rộng khoảng cách giữa mặt trước và vỏ phía sau.

Bước 6:

  • Trong khi kéo mạnh lên trên cốc hút, trượt cạnh của spudger dưới góc dưới cùng bên trái của màn hình.

Bước 7:

  • Trượt đầu của spudger lên phía bên trái của điện thoại, giữa bảng điều khiển phía trước và vỏ phía sau.

Bước 8:

  • Chèn đầu phẳng của spudger dưới cạnh phải của màn hình.
  • Trượt spudger lên phía bên phải.

Bước 9:

  • Sử dụng dụng cụ mở nhựa để giữ vỏ phía sau trong khi kéo cốc hút lên để mở điện thoại.

!!! Không loại bỏ hoàn toàn màn hình hoặc bạn sẽ làm hỏng cáp dữ liệu kết nối màn hình gần cạnh trên cùng của iPhone.

Bước 10:

  • Kéo lên nub nhỏ trên cốc hút để lấy ra khỏi màn hình.

Bước 11:

  • Nhẹ nhàng nắm bắt cụm màn hình và nhấc nó lên để mở điện thoại, sử dụng các clip ở phía trên cùng của bảng mặt trước làm bản lề.
  • Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.

!!! Không mở màn hình lớn hơn 90º — nó vẫn được kết nối với phía trên cùng của điện thoại bằng cáp hiển thị, số hóa và cáp camera phía trước có thể xé dễ dàng.

  • Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để hỗ trợ màn hình.

Bước 12:

Tháo hai vít Phillips đảm bảo giá đỡ đầu nối pin vào bảng logic, có độ dài sau:

  • Một vít 2,9 mm
  • Một vít 2,3 mm

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

Bước 13:

  • Tháo giá đỡ đầu nối pin.

Bước 14:

  • Sử dụng một spudger hoặc một móng tay sạch để ngắt kết nối pin bằng cách prying nó thẳng lên khỏi bảng logic.

Bước 15:

  • Uốn cong đầu nối lại để đảm bảo nó không tiếp xúc và cấp nguồn cho iPhone khi bạn đang làm việc với nó.

Bước 16:

Tháo các vít Phillips sau đây:

  • Ba vít 1,3 mm
  • Một vít 1,6 mm
  • Một vít 3.0 mm

Trong quá trình reassembly, điều quan trọng là đặt vít 3.0 mm này ở góc trên cùng bên phải của giá đỡ. Đặt nó ở bất cứ nơi nào khác có thể làm hỏng bảng logic.

Bước 17:

  • Tháo khung cáp màn hình.

Bước 18:

!!! Hãy cẩn thận để chỉ nâng lên trên kết nối chính nó và không phải là ổ cắm trên bảng logic.

  • Sử dụng công cụ mở nhựa để ngắt kết nối camera phía trước và đầu nối cáp cảm biến.

Bước 19:

  • Sử dụng một công cụ mở nhựa để ngắt kết nối cáp số hóa bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Cách nhấn ở giữa đầu nối có thể làm cong thành phần và gây hư hỏng số hóa.

Bước 20:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

  • Ngắt kết nối cáp hiển thị bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Bước 21:

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 22:

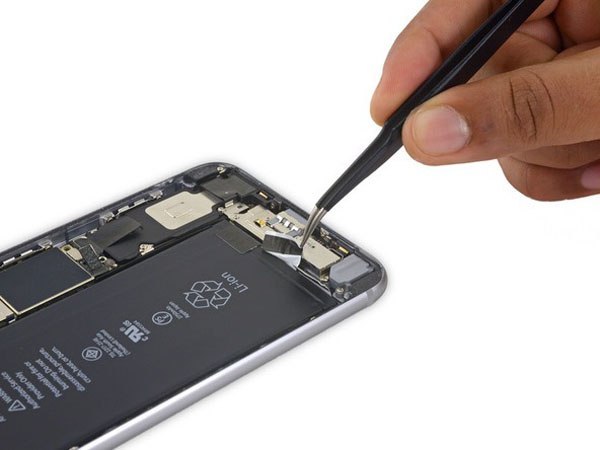

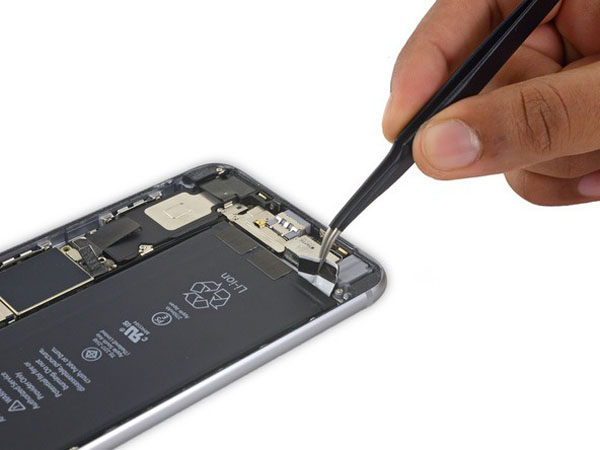

  • Lột vỏ đầu của ba dải băng dính dọc theo cạnh đáy của pin.

Bước 23:

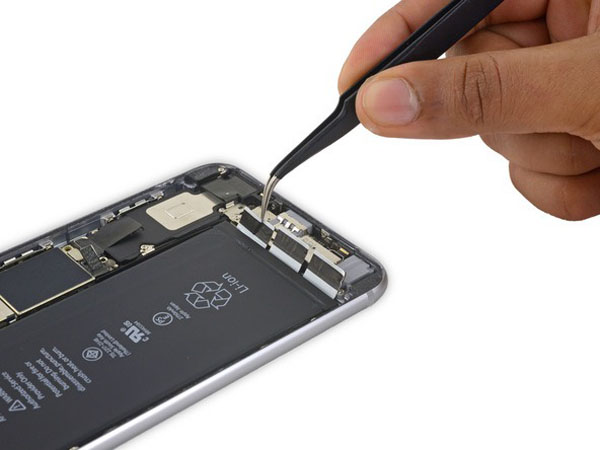

  • Thu thập các đầu của tất cả ba dải dính trong tay của bạn.

!!! Cố gắng giữ các dải phẳng và không bị rách trong quá trình này; dải nhăn sẽ dính với nhau và phá vỡ thay vì kéo ra sạch.

Bước 24:

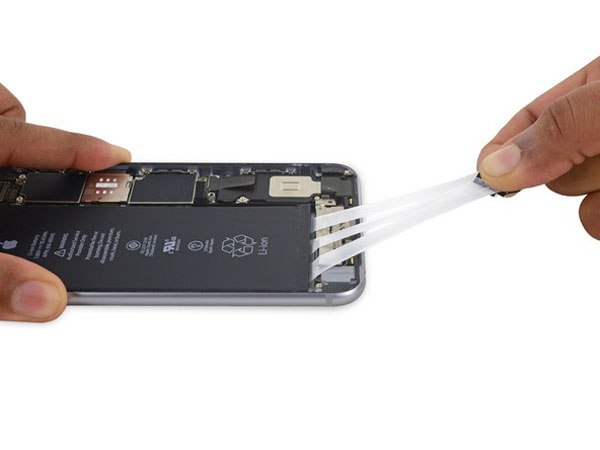

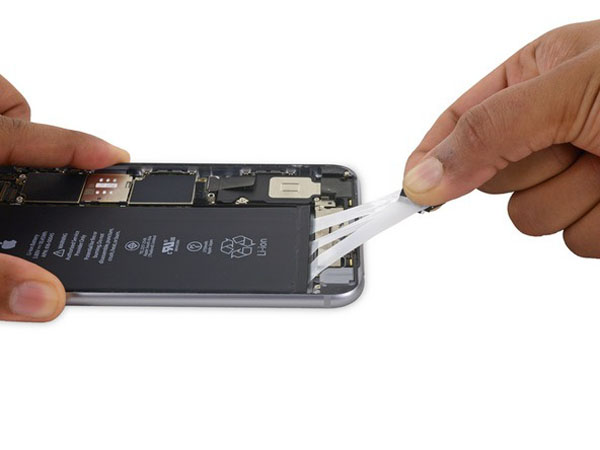

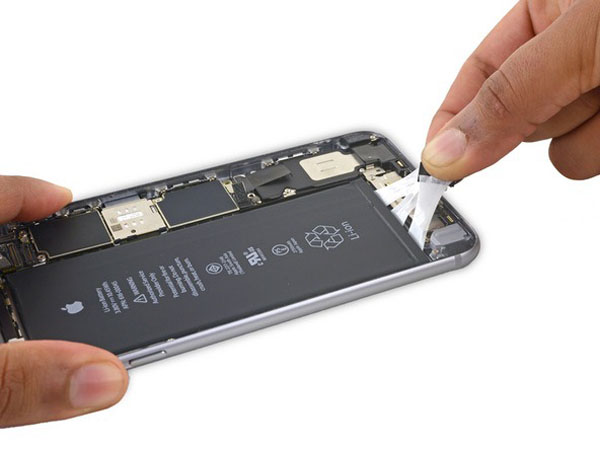

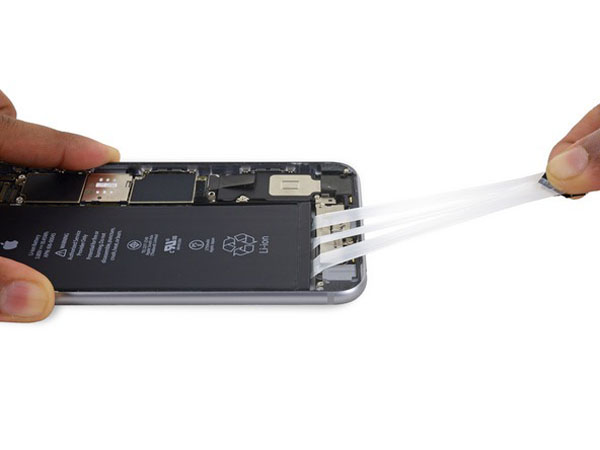

  • Nhẹ nhàng kéo các tab dính pin ra khỏi pin, về phía dưới cùng của iPhone.

!!! Để tránh làm rách dải dính, hãy cẩn thận không kéo vào pin hoặc các thành phần thấp hơn.

Kéo đều đặn, duy trì độ căng liên tục trên các dải khi chúng trượt ra từ giữa pin và vỏ phía sau. Để có kết quả tốt nhất, hãy kéo các dải ở góc 60º trở xuống.

  • Các dải sẽ kéo dài đến nhiều lần độ dài ban đầu của chúng. Tiếp tục kéo và lấy lại các dải gần pin nếu cần.

!!! Giữ pin bằng một tay khi bạn kéo, hoặc các dải đàn hồi có thể tháo pin ra khỏi điện thoại khi chúng được tách ra khỏi vỏ phía sau.

Bước 25:

Nếu bạn đã loại bỏ thành công tất cả ba dải dính, hãy chuyển sang bước tiếp theo. Nếu không, bạn sẽ cần phải nâng pin từ vỏ phía sau.

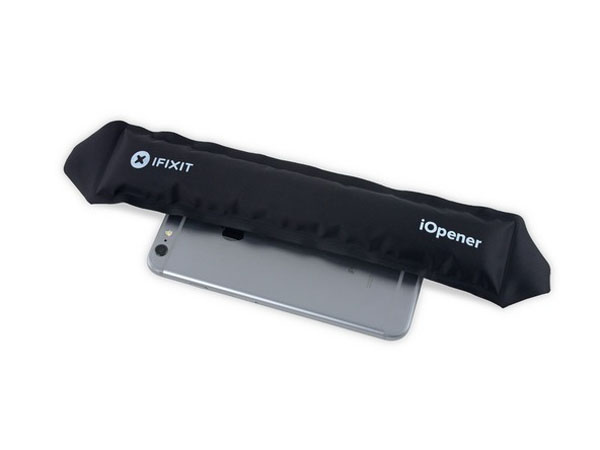

  • Chuẩn bị một iOpener và áp dụng nó vào mặt sau của vỏ phía sau, trực tiếp trên pin. Ngoài ra, bạn có thể áp dụng nhiệt bằng cách sử dụng súng nhiệt hoặc máy sấy tóc.

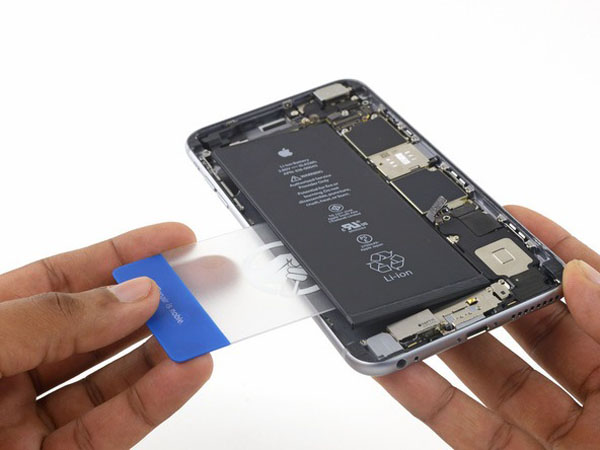

  • Sau khoảng một phút, hãy lật điện thoại và sử dụng thẻ nhựa để làm vỡ bất kỳ chất dính còn lại nào phía sau pin.

!!! Không lắp thẻ vào khu vực giữa nút giảm âm lượng (-) và cạnh trên của pin hoặc bạn có thể làm hỏng cáp điều khiển âm lượng nằm bên dưới.

!!! Không được nâng lên chống lại bảng logic hoặc bạn có thể làm hỏng điện thoại. Giữ thẻ càng phẳng càng tốt để tránh làm cong pin, điều này có thể làm hỏng pin và làm cho pin phát ra các hóa chất nguy hiểm hoặc bắt lửa.

!!! Không sử dụng bất kỳ dụng cụ sắc nhọn nào để nhổ pin.

Ngoài ra, một miếng chỉ tơ nha khoa có thể được sử dụng để tách pin khỏi vỏ phía sau. Một giải pháp thay thế mạnh mẽ hơn cho chỉ tơ nha khoa là một chuỗi đàn guitar không dây, chẳng hạn như một chuỗi 0,009 E từ một bộ 12 chuỗi.

  • Chỉ tơ nha khoa hoặc chuỗi phía sau các góc pin phía trên, mang các đầu lại với nhau, quấn chúng quanh một miếng vải gấp lại và kéo đều.

Bước 26:

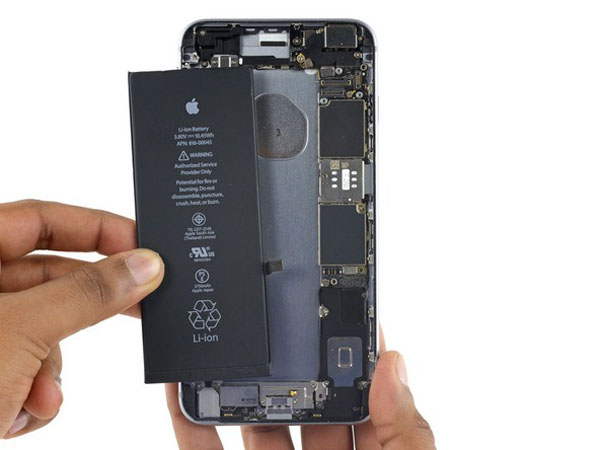

  • Tháo pin.

Nếu pin thay thế của bạn được đặt trong ống tay áo bằng nhựa, hãy tháo ống tay áo ra trước khi lắp đặt bằng cách kéo nó ra khỏi cáp ribbon.

Khi lắp pin, tham khảo hướng dẫn này để thay thế các dải dính của pin.

Thực hiện khôi phục cài đặt gốc sau khi khôi phục. Điều này có thể ngăn chặn một số vấn đề và đơn giản hóa xử lý sự cố.

Bước 27:

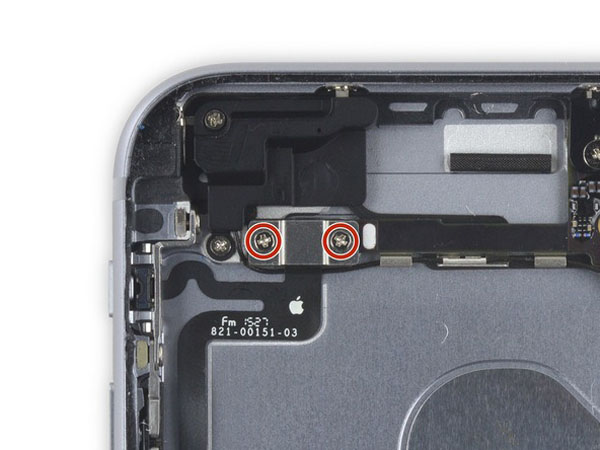

  • Tháo hai vít Phillips 2,7 mm trên giá đỡ cáp điều khiển âm thanh.

Bước 28:

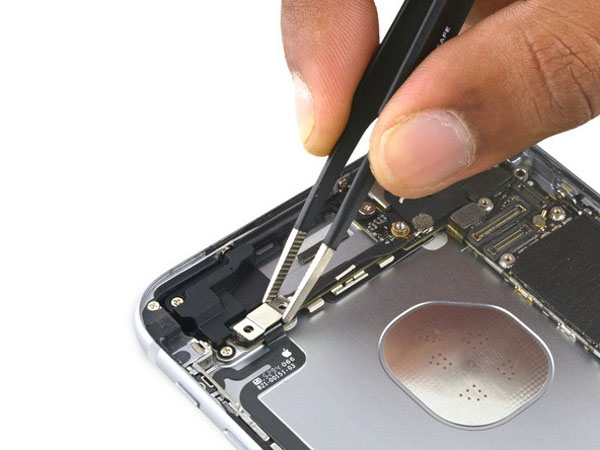

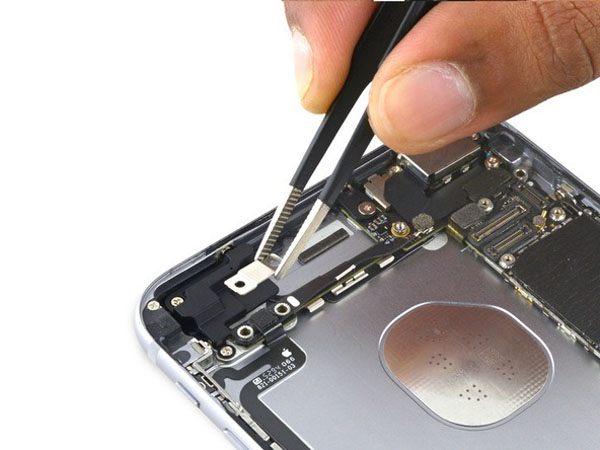

  • Tháo khung cáp điều khiển âm thanh.

Bước 29:

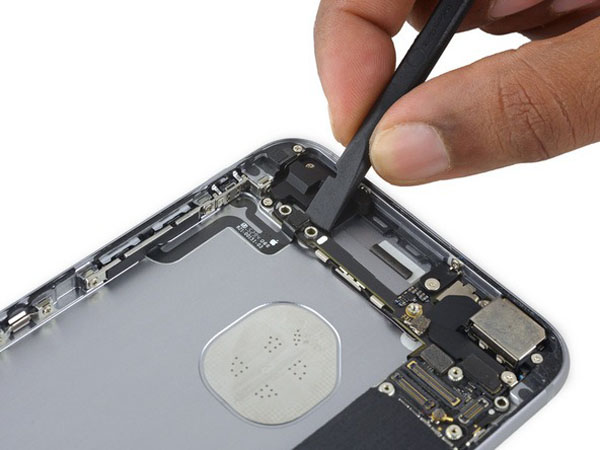

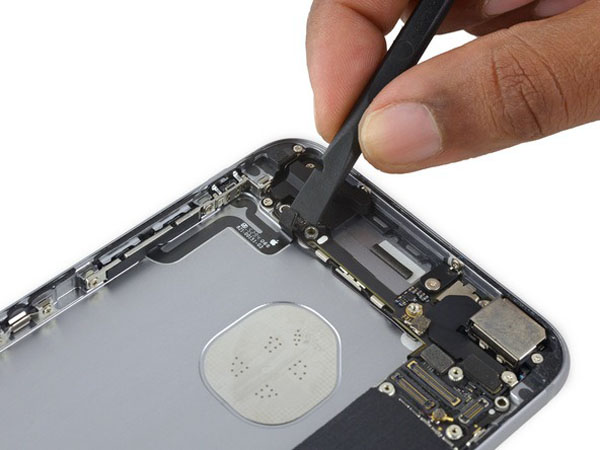

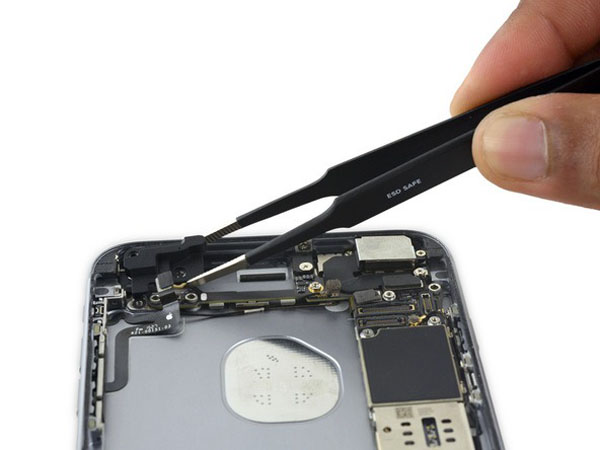

  • Ngắt kết nối cáp flex điều khiển âm thanh khỏi ổ cắm trên bo mạch logic.

Bước 30:

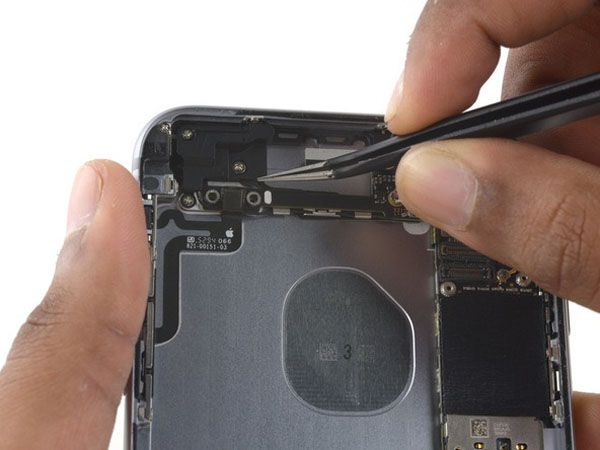

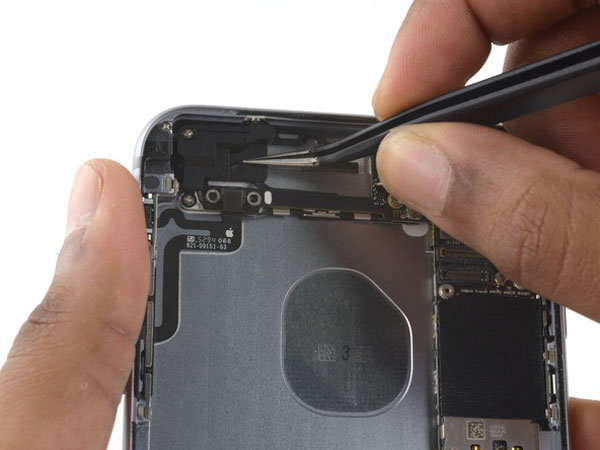

  • Tháo nhãn dán hình tròn bao quanh vít thứ ba đảm bảo ăng-ten di động vào vỏ phía sau.

Bước 31:

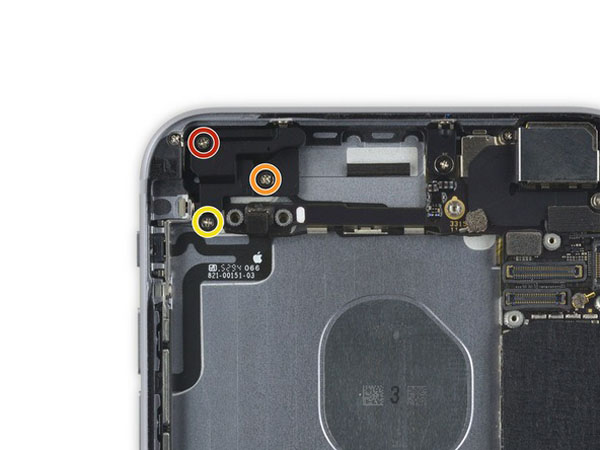

Tháo ba vít Phillips sau đây:

  • Một vít 2.7 mm
  • Một vít 1,7 mm
  • Một vít 1,3 mm

Bước 32:

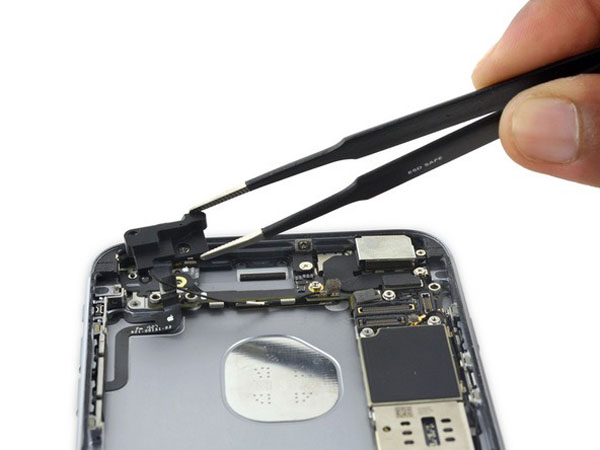

  • Nhấc, nhưng không tháo, ăng-ten di động để lộ vít thứ ba đảm bảo cáp điều khiển âm thanh vào vỏ phía sau.

Bước 33:

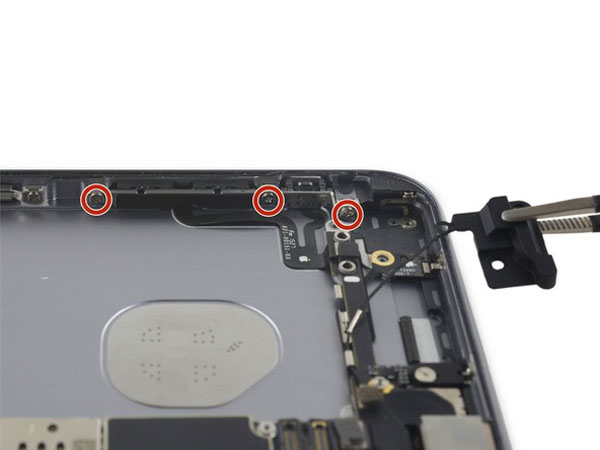

  • Tháo ba vít Phillips 2,4 mm trên giá đỡ cáp điều khiển âm thanh.

Bước 34:

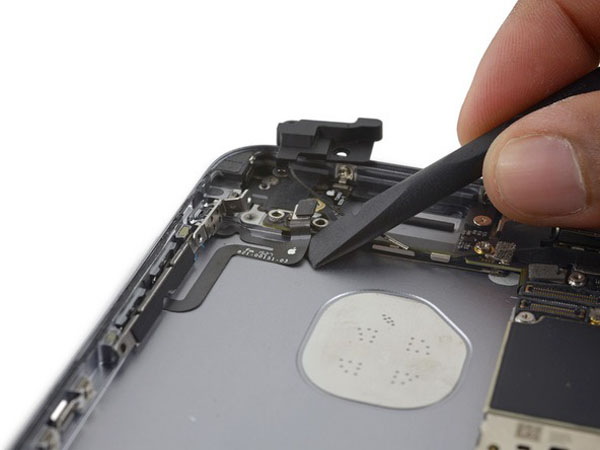

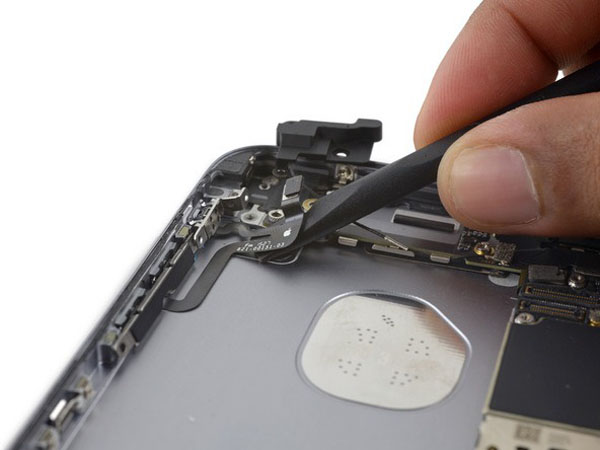

  • Sử dụng đầu phẳng của một ống hút để bóc vỏ cáp điều khiển âm lượng ra khỏi vỏ phía sau.

Bước 35:

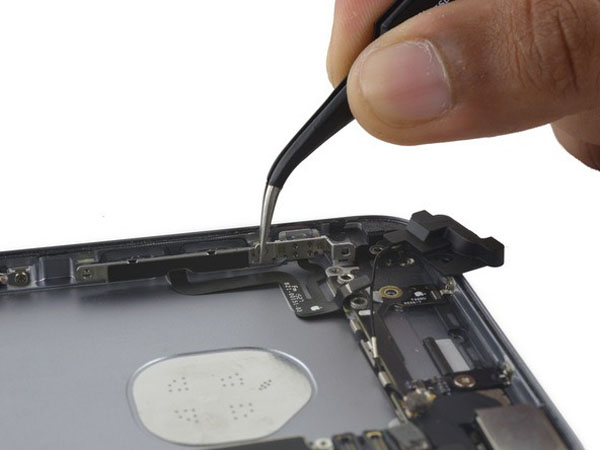

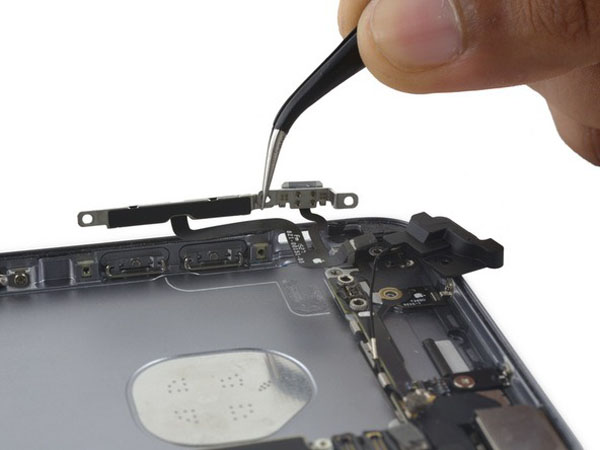

  • Tháo cáp điều khiển âm lượng.

Lắp ráp cáp có hai phần riêng biệt được kết nối bằng cáp ribbon — các nút điều khiển âm lượng và nút chuyển im lặng.
