Mô tả

Làm theo các bước trong hướng dẫn này để thay cáp flex thấp hơn trong iPhone 6s Plus. Dây cáp này là nơi có giắc cắm tai nghe và đầu nối Lightning. Nếu điện thoại của bạn gặp sự cố khi sạc hoặc kết nối qua USB hoặc bạn có giắc cắm tai nghe rời, việc thay thế thành phần này có thể giải quyết sự cố của bạn.

Bạn cũng có thể sử dụng hướng dẫn này để thay thế giá đỡ đầu nối sét.

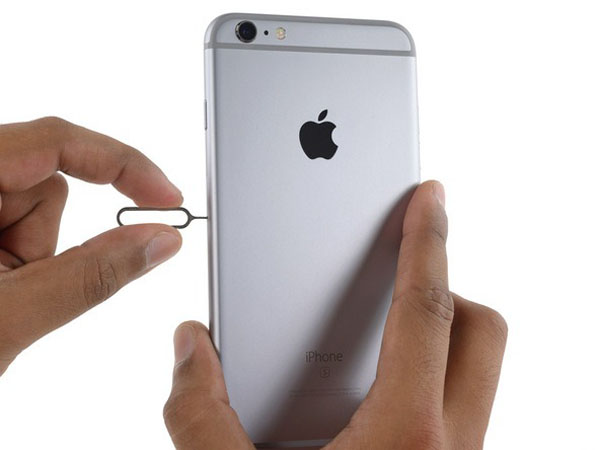

Bước 1:

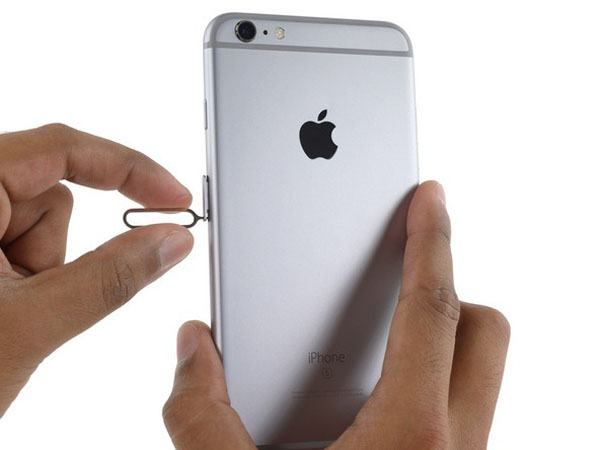

  • Lắp công cụ đẩy SIM vào lỗ trong khay SIM.
  • Nhấn để đẩy khay SIM ra.

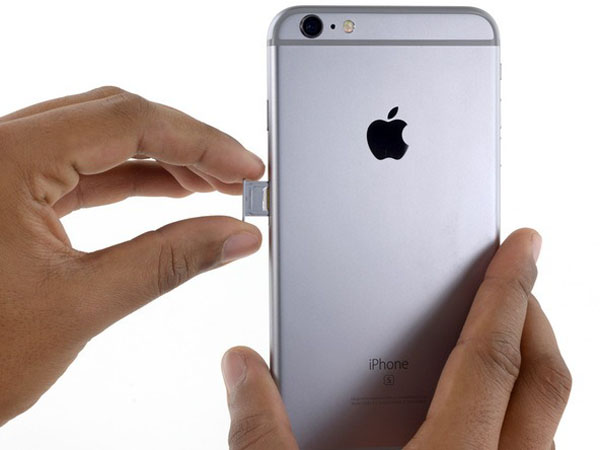

Bước 2:

  • Tháo khay SIM ra.

Khi lắp lại khay SIM, đảm bảo định hướng khay sao cho lỗ đẩy SIM ở phía dưới.

Bước 3:

!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

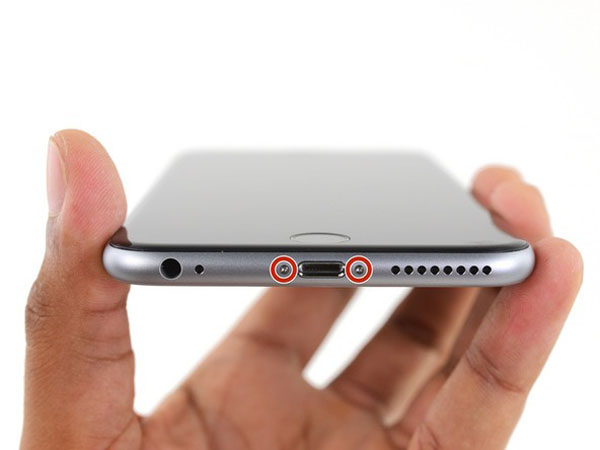

  • Tháo hai vít Pentalobe 3.4 mm ở hai bên của cổng Lightning.

Bước 4:

Mở màn hình hiển thị trên 6s Plus sẽ tách dải băng mỏng xung quanh chu vi của màn hình. Nếu bạn muốn thay thế chất kết dính, hãy chuẩn bị sẵn một dải băng dính mới trước khi tiếp tục. Nó có thể hoàn thành việc sửa chữa mà không thay thế các chất kết dính, và bạn có thể sẽ không nhận thấy bất kỳ sự khác biệt trong chức năng.

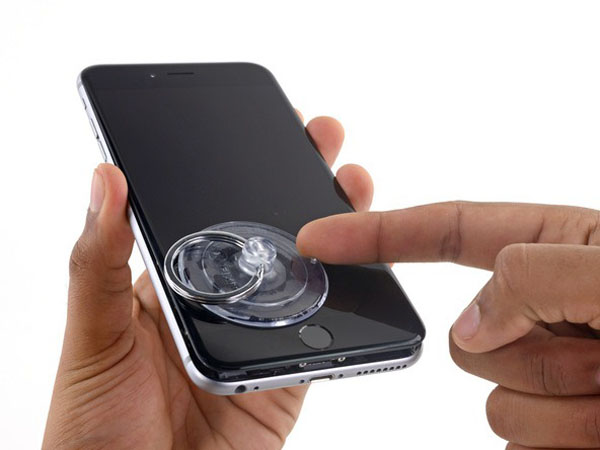

  • Áp dụng cốc hút vào góc dưới bên trái của cụm màn hình.

Bước 5:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.

!!! Kéo quá mạnh có thể làm hỏng cụm màn hình. Chỉ áp dụng đủ áp lực để tạo ra một khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.

Bước 6:

  • Nơi an toàn nhất để nâng lên là điểm nhấn ở mặt trước phía trên giắc cắm tai nghe.
  • Trong khi vẫn duy trì áp lực trên cốc hút, hãy đặt đầu phẳng của một ống hút vào khe hở, ngay phía trên giắc cắm tai nghe.

Bước 7:

  • Xoay thanh gạt để mở rộng khoảng cách giữa mặt trước và vỏ phía sau.

Bước 8:

  • Trong khi kéo mạnh lên trên cốc hút, trượt cạnh của spudger dưới góc dưới cùng bên trái của màn hình.

Bước 9:

  • Trượt đầu của spudger lên phía bên trái của điện thoại, giữa bảng điều khiển phía trước và vỏ phía sau.

Bước 10:

  • Chèn đầu phẳng của spudger dưới cạnh phải của màn hình.
  • Trượt spudger lên phía bên phải.

Bước 11:

  • Sử dụng dụng cụ mở nhựa để giữ vỏ phía sau trong khi kéo cốc hút lên để mở điện thoại.

!!! Không loại bỏ hoàn toàn màn hình hoặc bạn sẽ làm hỏng cáp dữ liệu kết nối màn hình gần cạnh trên cùng của iPhone.

Bước 12:

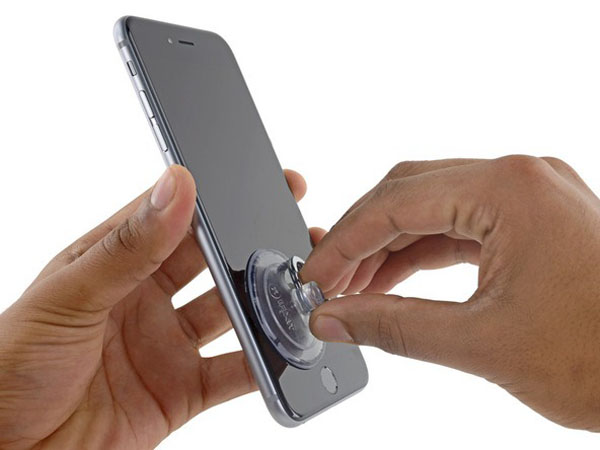

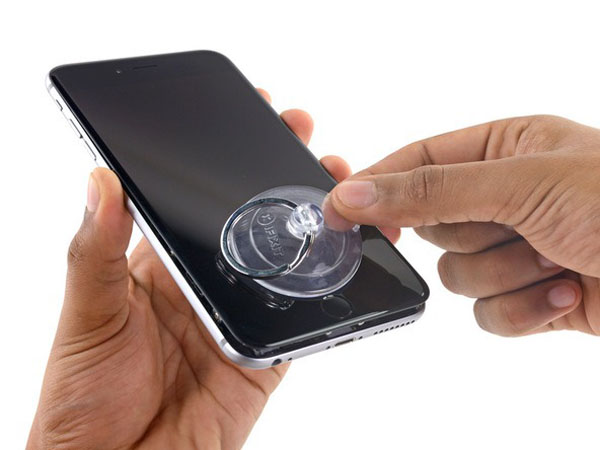

  • Kéo lên nub nhỏ trên cốc hút để lấy ra khỏi màn hình.

Bước 13:

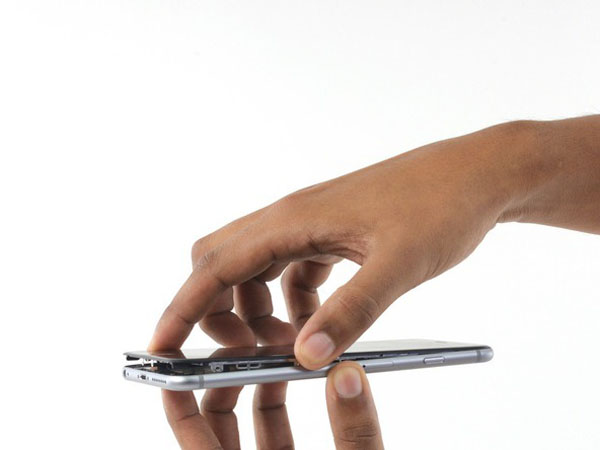

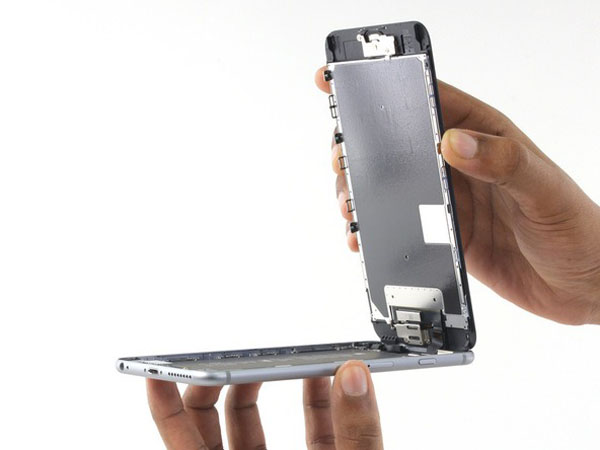

  • Nhẹ nhàng nắm bắt cụm màn hình và nhấc nó lên để mở điện thoại, sử dụng các clip ở phía trên cùng của bảng mặt trước làm bản lề.
  • Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.

!!! Không mở màn hình lớn hơn 90º — nó vẫn được kết nối với phía trên cùng của điện thoại bằng cáp hiển thị, số hóa và cáp camera phía trước có thể xé dễ dàng.

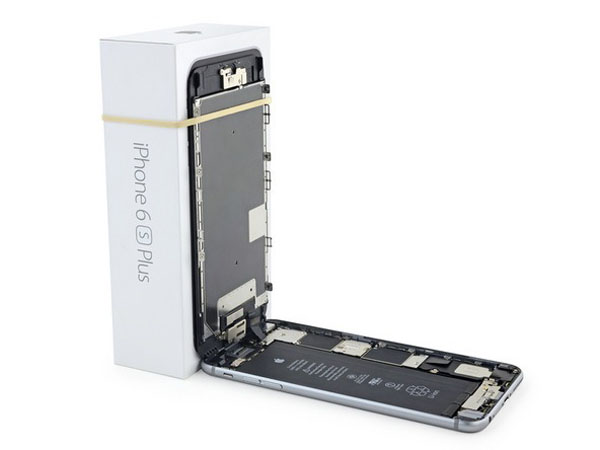

  • Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để hỗ trợ màn hình.

Bước 14:

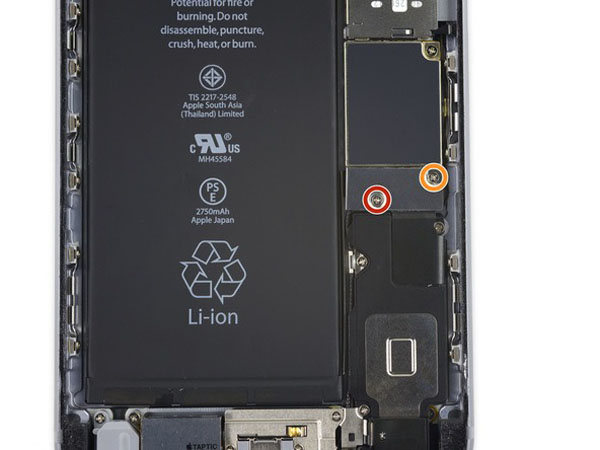

Tháo hai vít Phillips đảm bảo giá đỡ đầu nối pin vào bảng logic, có độ dài sau:

  • Một vít 2,9 mm
  • Một vít 2,3 mm

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

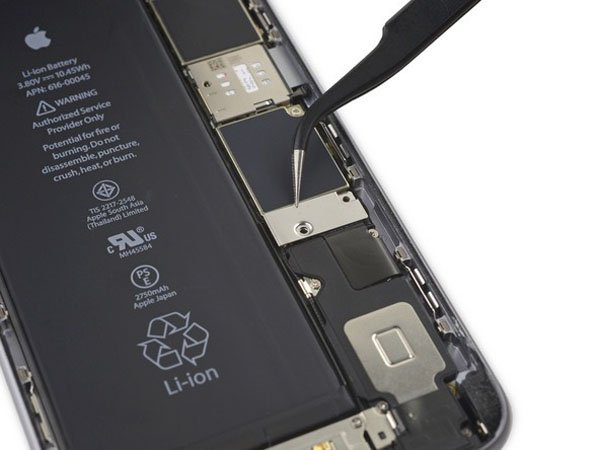

Bước 15:

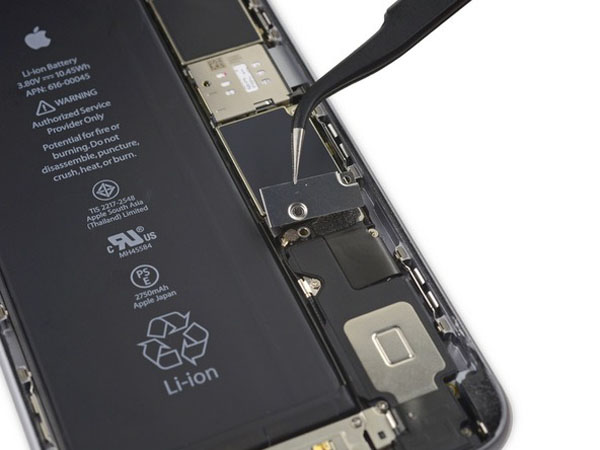

  • Tháo giá đỡ đầu nối pin.

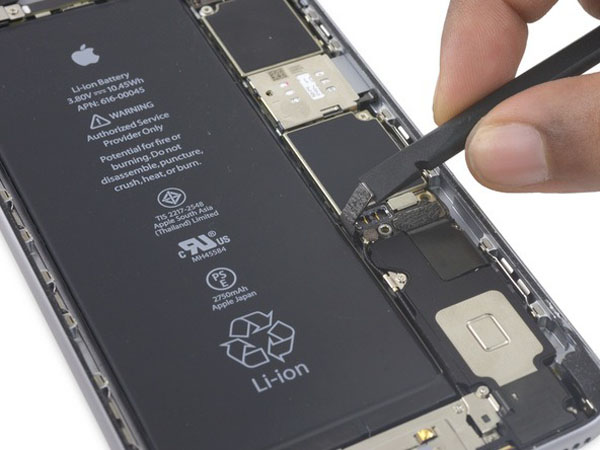

Bước 16:

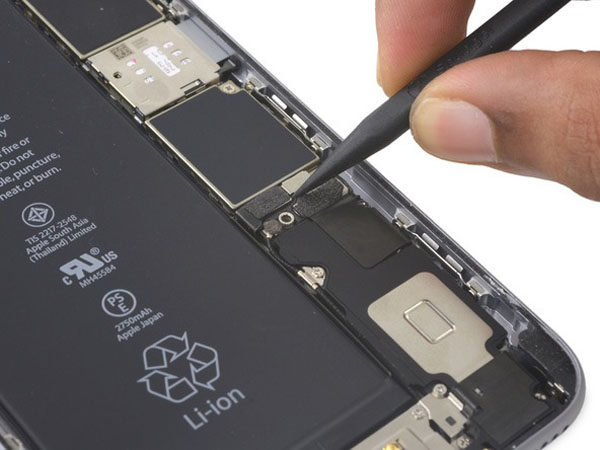

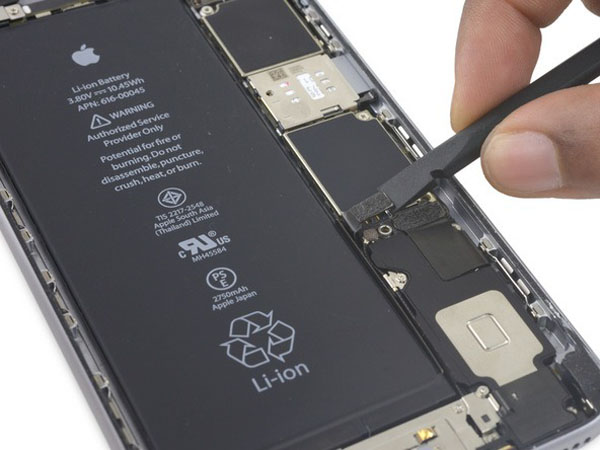

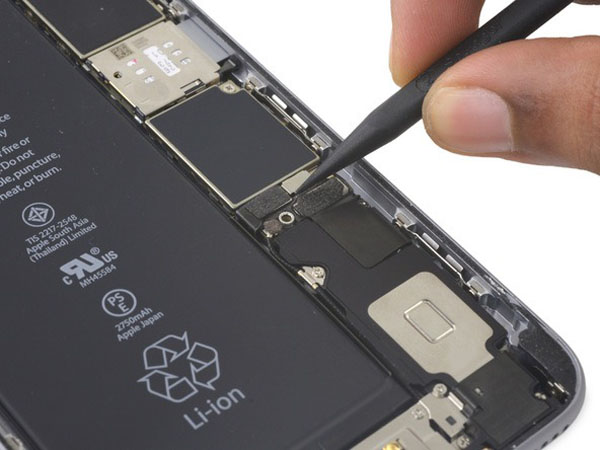

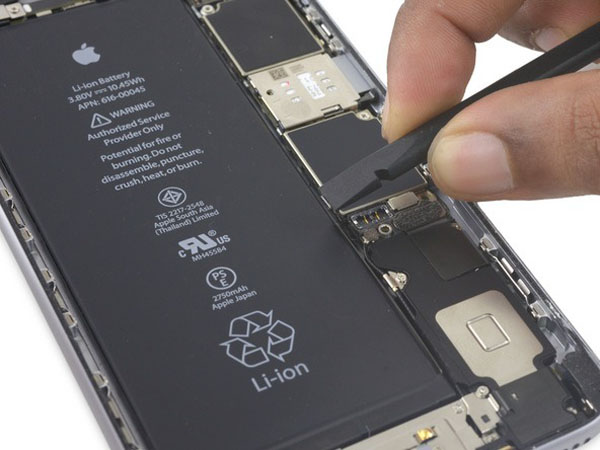

  • Sử dụng một spudger hoặc một móng tay sạch để ngắt kết nối pin bằng cách prying nó thẳng lên khỏi bảng logic.

Bước 17:

  • Uốn cong đầu nối lại để đảm bảo nó không tiếp xúc và cấp nguồn cho iPhone khi bạn đang làm việc với nó.

Bước 18:

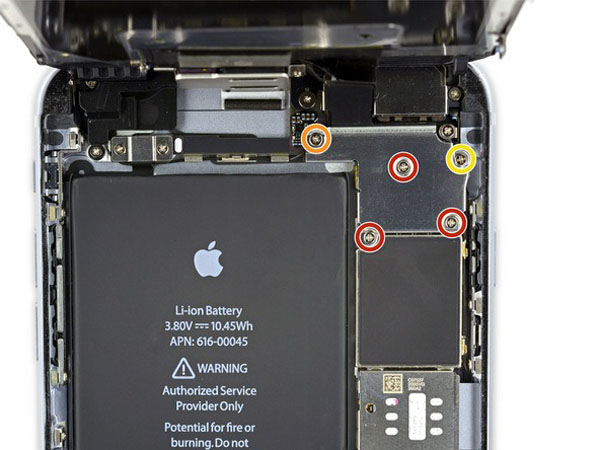

Tháo các vít Phillips sau đây:

  • Ba vít 1,3 mm
  • Một vít 1,6 mm
  • Một vít 3.0 mm

Trong quá trình reassembly, điều quan trọng là đặt vít 3.0 mm này ở góc trên cùng bên phải của giá đỡ. Đặt nó ở bất cứ nơi nào khác có thể làm hỏng bảng logic.

Bước 19:

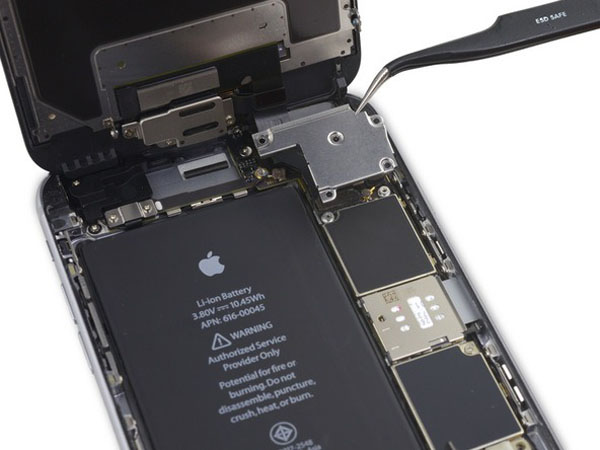

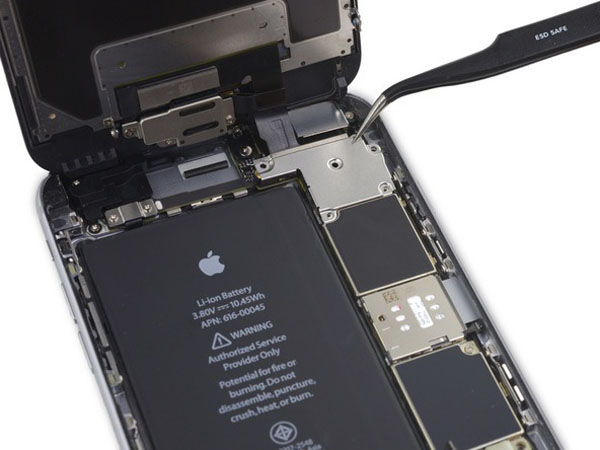

  • Tháo khung cáp màn hình.

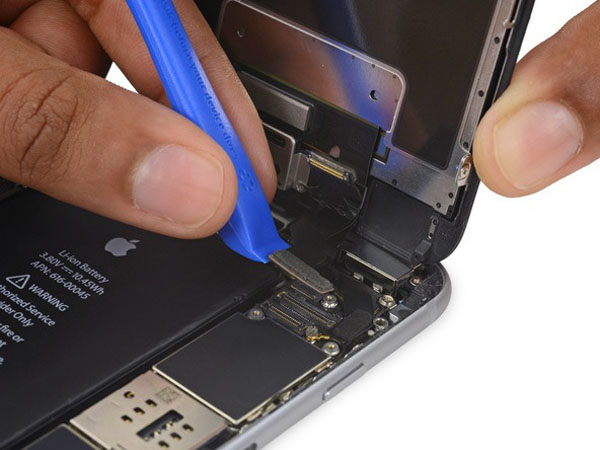

Bước 20:

!!! Hãy cẩn thận để chỉ nâng lên trên kết nối chính nó và không phải là ổ cắm trên bảng logic.

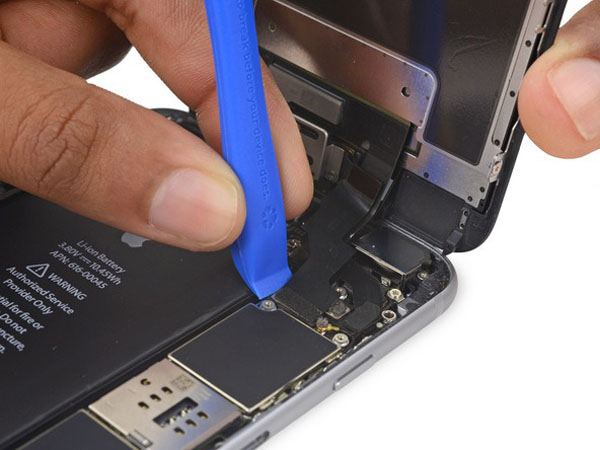

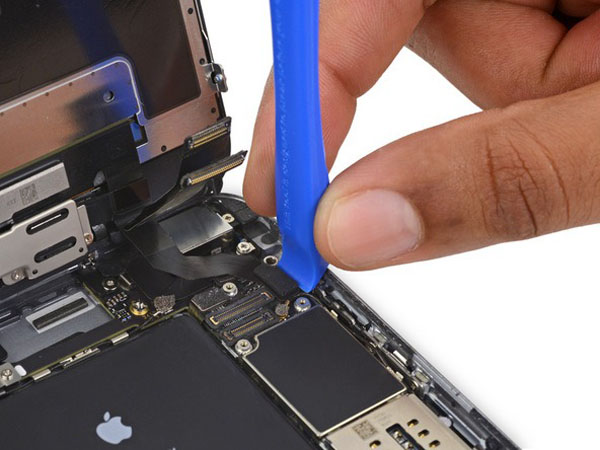

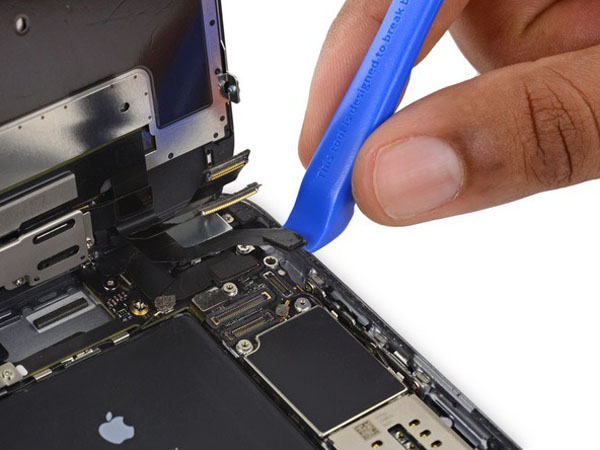

  • Sử dụng công cụ mở nhựa để ngắt kết nối camera phía trước và đầu nối cáp cảm biến.

Bước 21:

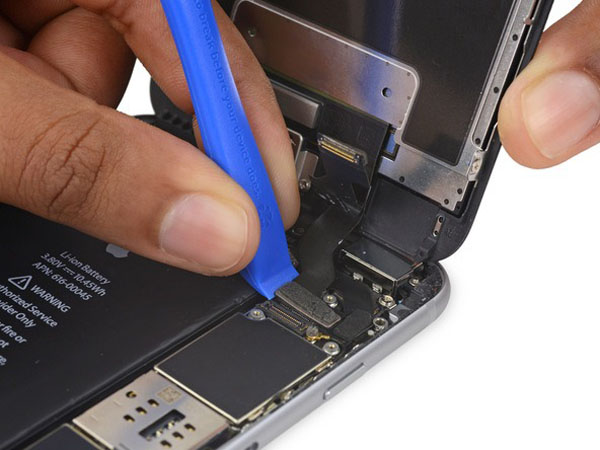

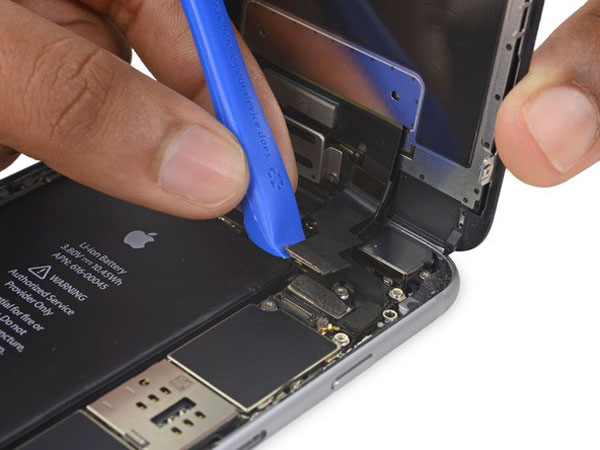

  • Sử dụng một công cụ mở nhựa để ngắt kết nối cáp số hóa bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Cách nhấn ở giữa đầu nối có thể làm cong thành phần và gây hư hỏng số hóa.

Bước 22:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

  • Ngắt kết nối cáp hiển thị bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Bước 23:

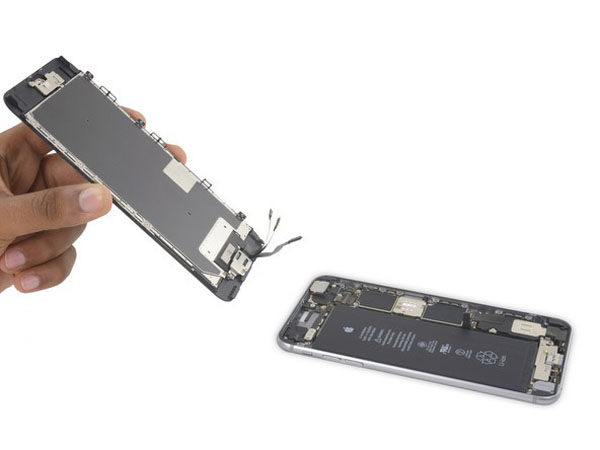

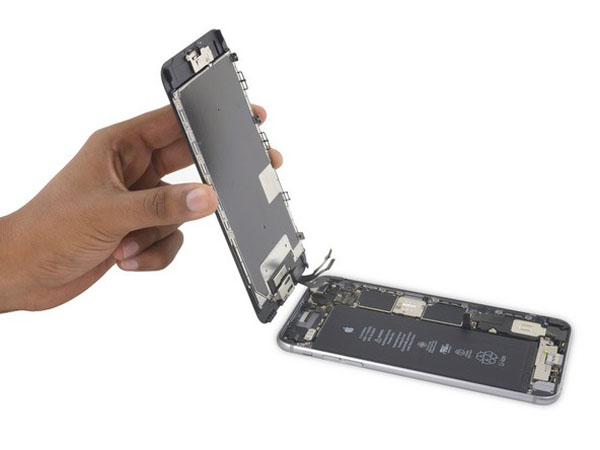

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 24:

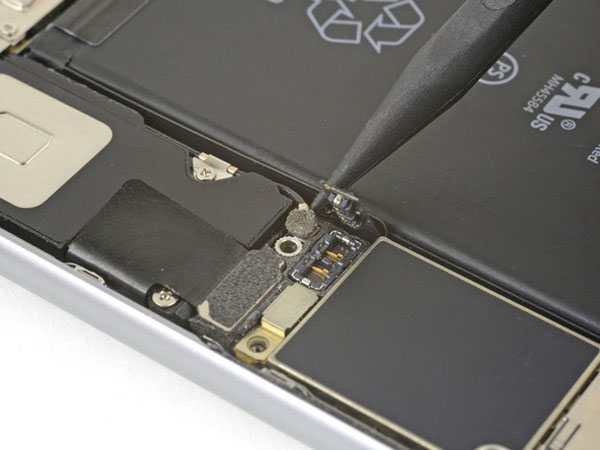

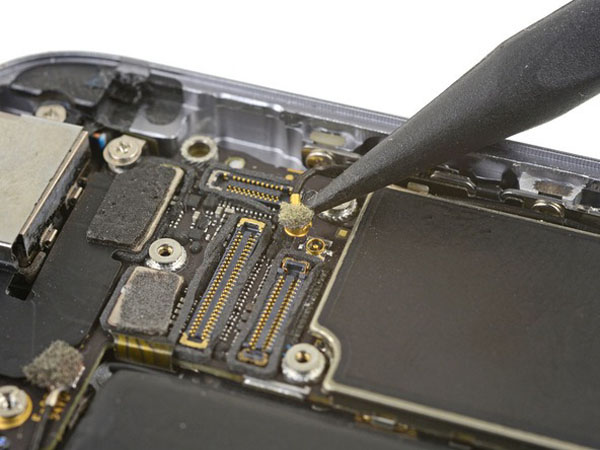

  • Sử dụng điểm của một spudger để nâng lên và ngắt kết nối cáp ăng ten từ dưới cùng của bảng logic.

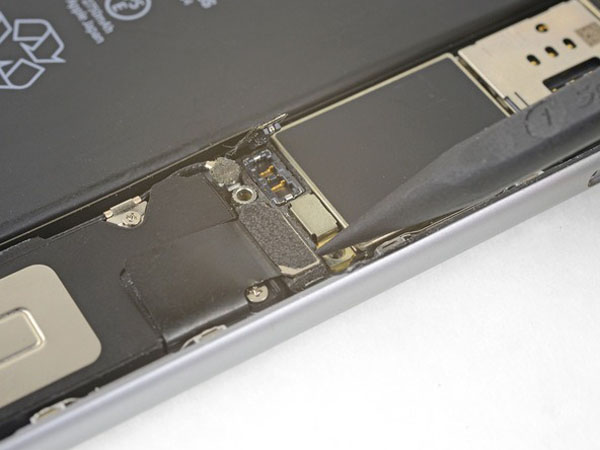

Bước 25:

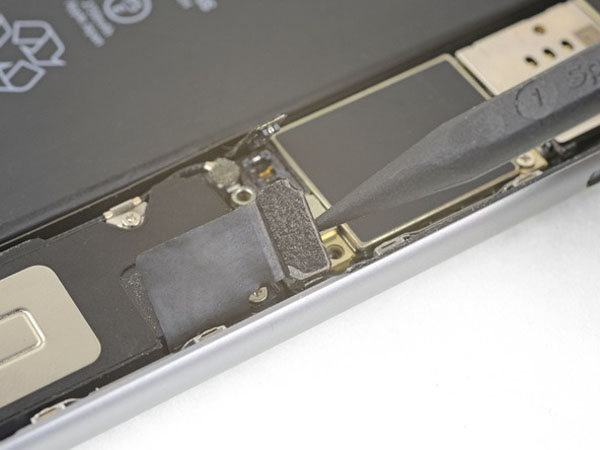

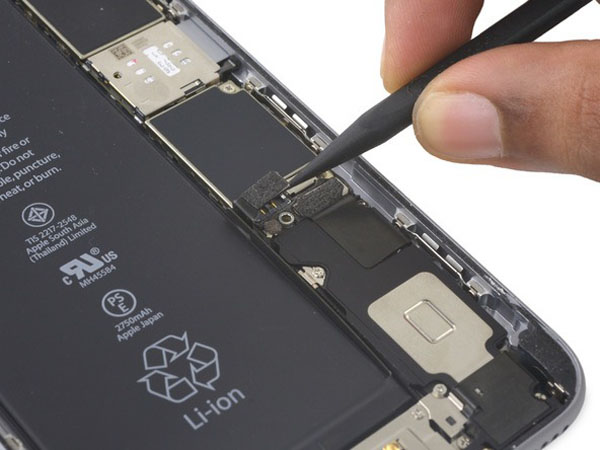

  • Sử dụng điểm của một spudger để nâng lên và ngắt kết nối cáp nối Lightning từ bảng logic.

Bước 26:

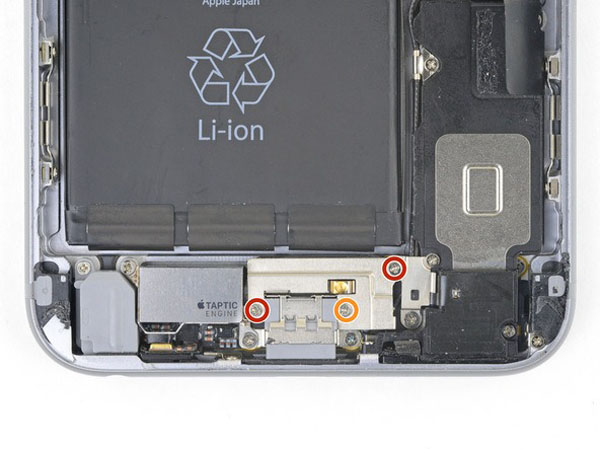

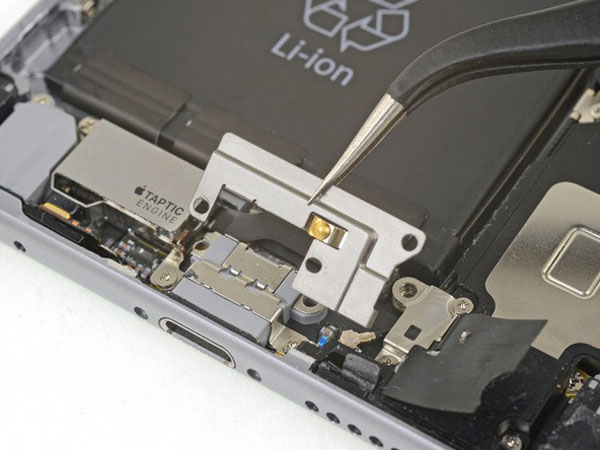

Tháo ba vít Phillips đảm bảo giá đỡ đầu nối sét:

  • Hai ốc vít 3,5 mm
  • Một vít 2.7 mm

Tháo khung.

Bước 27:

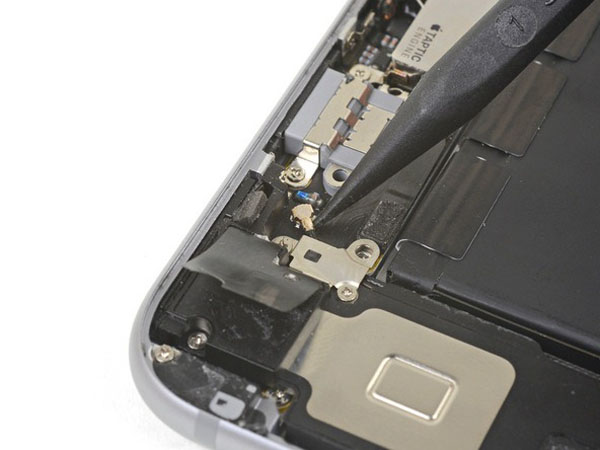

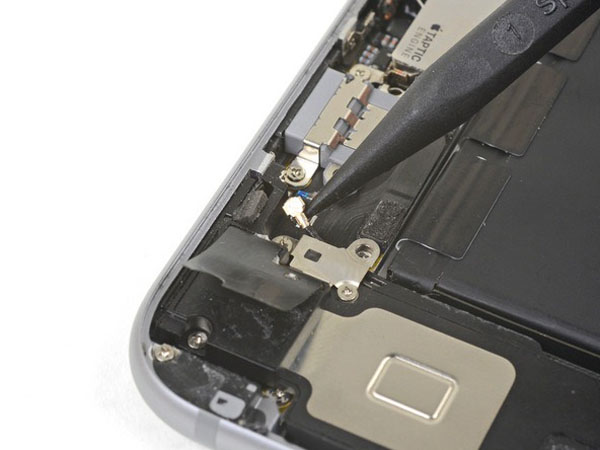

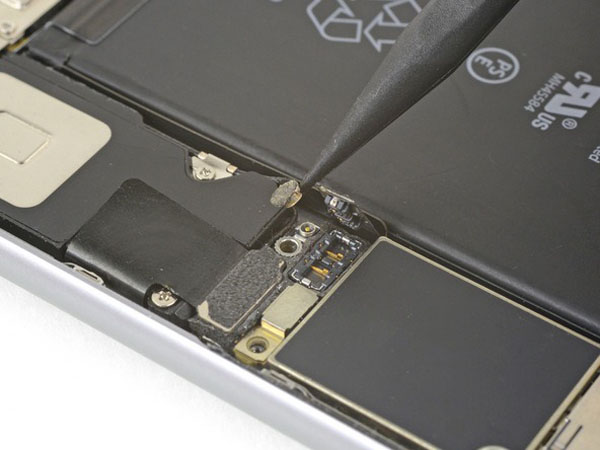

  • Sử dụng điểm của một spudger để nâng lên và ngắt kết nối cáp ăng-ten từ cụm kết nối Lightning.

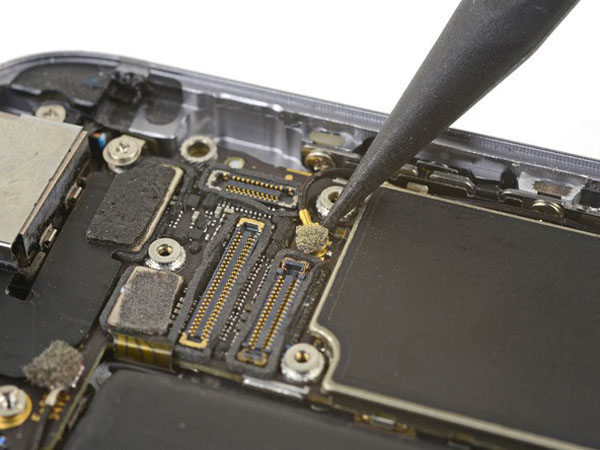

Bước 28:

  • Sử dụng điểm của một spudger để nâng lên và ngắt kết nối cáp ăng-ten từ phía trên cùng của bảng logic.

Bước 29:

  • Cẩn thận nhấc cáp ăngten và tháo nó ra khỏi cạnh của điện thoại. Sử dụng các điểm của một spudger để giúp nâng cáp miễn phí nó từ các clip giữ lại.

Nếu cáp không có đủ chỗ để nhấc lên, hãy nới lỏng ốc vít Phillips này để đảm bảo bảng logic để bảng có thể cung cấp thêm chỗ lung linh.

Hãy chắc chắn để thắt chặt lại vít này trong khi cài đặt lại.

Trong khi cài đặt lại, hãy đảm bảo định tuyến cáp ăng-ten bên dưới góc bảng logic.

Trong khi cài đặt lại, bạn cũng có thể lắp lại khay thẻ SIM sau khi định tuyến lại cáp ăng-ten.

!!! Nếu bạn cảm thấy bất kỳ kháng cự nào, hãy dừng lại và đảm bảo rằng khay không bị giật cáp ăng-ten.

Bước 30:

Tháo sáu vít Phillips đảm bảo loa vào vỏ sau:

  • Một vít 2,5 mm
  • Hai ốc vít 2,7 mm
  • Một vít 1,5 mm
  • Một vít 1,7 mm
  • Một vít 2,6 mm đảm bảo loa ở cạnh dưới của vỏ phía sau.

Bước 31:

  • Chèn đầu phẳng của một thanh kéo dài giữa cạnh dài của mô-đun loa và ốp tường.
  • Pry nhẹ nhàng để nới lỏng mô-đun loa.
  • Khi mô-đun bị lỏng, hãy nhấc và tháo mô-đun loa và cáp ăng-ten kèm theo khỏi điện thoại.

Bước 32:

  • Sử dụng các điểm của một spudger để ngắt kết nối cáp Flex Công cụ Taptic từ cáp flex thấp hơn.

Bước 33:

Tháo hai vít Phillips đảm bảo Công cụ Taptic cho vỏ phía sau:

  • Một vít 3.1 mm
  • Một vít 2.1 mm

Loại bỏ Công cụ Taptic.

Bước 34:

  • Lột vỏ băng qua vít bảo đảm cáp nối đầu nối Lightning vào môi của điện thoại.

Bước 35:

Tháo năm vít Phillips sau đây:

  • Một vít 2,9 mm
  • Một vít 1,9 mm
  • Một vít 1,5 mm
  • Một vít 1,6 mm
  • Một vít 1.3 mm đặt ở cạnh dưới của vỏ phía sau.

Bước 36:

  • Chuẩn bị một iOpener và đặt nó trên dưới cùng của điện thoại để làm mềm các chất kết dính giữ cáp nối flex sét tại chỗ.
  • Đợi khoảng một phút để keo dính mềm trước khi tháo iOpener và tiếp tục.

Bước 37:

  • Chèn một lựa chọn mở dưới cáp flex của đầu nối Lightning và từ từ cắt qua lớp keo giữ cáp vào vỏ phía sau.

Bước 38:

  • Tiếp tục trượt nút mở bên dưới cáp flex.

Bước 39:

  • Sử dụng một lựa chọn mở để nâng micro trái ra khỏi mép của vỏ phía sau.

Bước 40:

  • Chèn điểm của một spudger vào giắc cắm tai nghe và lắc nhẹ nó để nới lỏng giắc cắm tai nghe từ cạnh dưới của vỏ máy.

Bước 41:

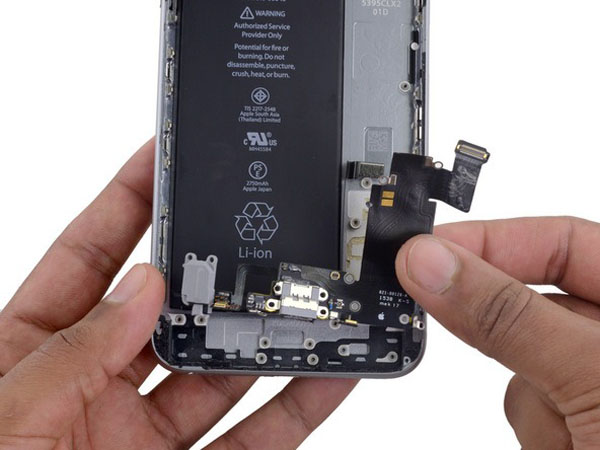

  • Tháo cụm kết nối Lightning.

Nếu bộ phận thay thế của bạn không có giắc cắm tai nghe, hãy sử dụng nhíp để tháo miếng đệm khỏi phần cũ và chuyển nó vào bộ phận thay thế.

Trước khi cài đặt lại, hãy sử dụng một spudger để quét bất kỳ dư lượng chất kết dính còn lại nào từ vỏ phía sau. Bạn có thể sử dụng rượu isopropyl nồng độ cao để hỗ trợ quá trình này.
