Mô tả

Làm theo các bước trong hướng dẫn này để thay thế nắp nút nguồn trong iPhone 6s Plus của bạn. Hướng dẫn này chỉ để thay thế nắp nút nguồn bên ngoài, chứ không phải công tắc vật lý. Nếu nắp nút trên điện thoại của bạn không bị hư hại nhưng nút nguồn không hoạt động, bạn có thể làm theo hướng dẫn này để thay thế công tắc nguồn bên dưới nắp nút.

Bước 1:



!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

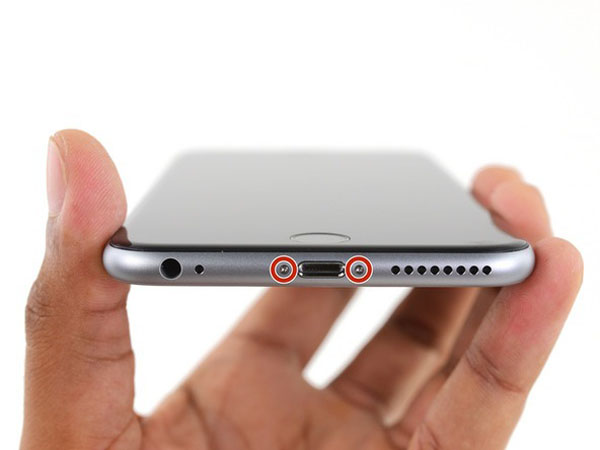

  • Tháo hai vít Pentalobe 3.4 mm ở hai bên của cổng Lightning.

Bước 2:

Mở màn hình hiển thị trên 6s Plus sẽ tách dải băng mỏng xung quanh chu vi của màn hình. Nếu bạn muốn thay thế chất kết dính, hãy chuẩn bị sẵn một dải băng dính mới trước khi tiếp tục. Nó có thể hoàn thành việc sửa chữa mà không thay thế các chất kết dính, và bạn có thể sẽ không nhận thấy bất kỳ sự khác biệt trong chức năng.

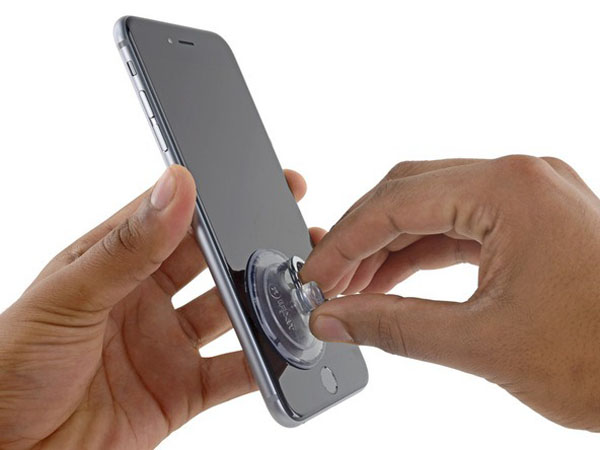

  • Áp dụng cốc hút vào góc dưới bên trái của cụm màn hình.

Bước 3:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.

!!! Kéo quá mạnh có thể làm hỏng cụm màn hình. Chỉ áp dụng đủ áp lực để tạo ra một khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.

Bước 4:

  • Nơi an toàn nhất để nâng lên là điểm nhấn ở mặt trước phía trên giắc cắm tai nghe.
  • Trong khi vẫn duy trì áp lực trên cốc hút, hãy đặt đầu phẳng của một ống hút vào khe hở, ngay phía trên giắc cắm tai nghe.

Bước 5:

  • Xoay thanh gạt để mở rộng khoảng cách giữa mặt trước và vỏ phía sau.

Bước 6:

  • Trong khi kéo mạnh lên trên cốc hút, trượt cạnh của spudger dưới góc dưới cùng bên trái của màn hình.

Bước 7:

  • Trượt đầu của spudger lên phía bên trái của điện thoại, giữa bảng điều khiển phía trước và vỏ phía sau.

Bước 8:

  • Chèn đầu phẳng của spudger dưới cạnh phải của màn hình.
  • Trượt spudger lên phía bên phải.

Bước 9:

  • Sử dụng dụng cụ mở nhựa để giữ vỏ phía sau trong khi kéo cốc hút lên để mở điện thoại.

!!! Không loại bỏ hoàn toàn màn hình hoặc bạn sẽ làm hỏng cáp dữ liệu kết nối màn hình gần cạnh trên cùng của iPhone.

Bước 10:

  • Kéo lên nub nhỏ trên cốc hút để lấy ra khỏi màn hình.

Bước 11:

  • Nhẹ nhàng nắm bắt cụm màn hình và nhấc nó lên để mở điện thoại, sử dụng các clip ở phía trên cùng của bảng mặt trước làm bản lề.
  • Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.

!!! Không mở màn hình lớn hơn 90º — nó vẫn được kết nối với phía trên cùng của điện thoại bằng cáp hiển thị, số hóa và cáp camera phía trước có thể xé dễ dàng.

  • Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để hỗ trợ màn hình.

Bước 12:

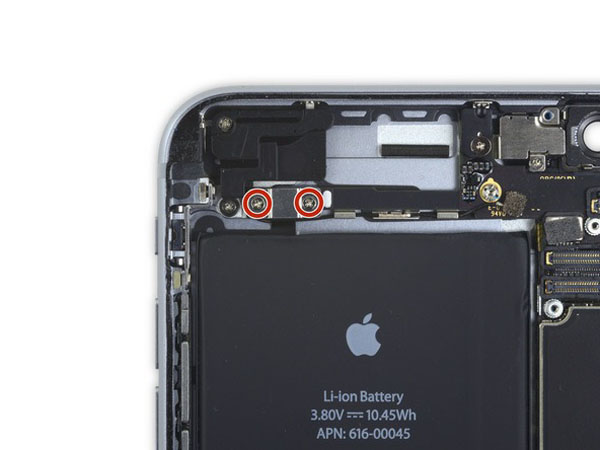

Tháo hai vít Phillips đảm bảo giá đỡ đầu nối pin vào bảng logic, có độ dài sau:

  • Một vít 2,9 mm
  • Một vít 2,3 mm

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

Bước 13:

  • Tháo giá đỡ đầu nối pin.

Bước 14:

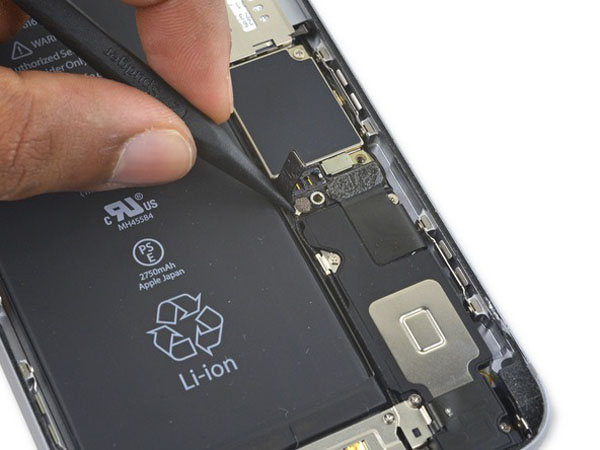

  • Sử dụng một spudger hoặc một móng tay sạch để ngắt kết nối pin bằng cách prying nó thẳng lên khỏi bảng logic.

Bước 15:

  • Uốn cong đầu nối lại để đảm bảo nó không tiếp xúc và cấp nguồn cho iPhone khi bạn đang làm việc với nó.

Bước 16:

Tháo các vít Phillips sau đây:

  • Ba vít 1,3 mm
  • Một vít 1,6 mm

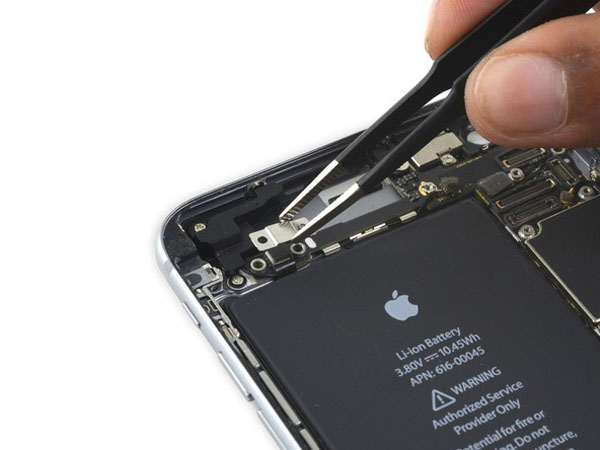

  • Một vít 3.0 mm

Trong quá trình reassembly, điều quan trọng là đặt vít 3.0 mm này ở góc trên cùng bên phải của giá đỡ. Đặt nó ở bất cứ nơi nào khác có thể làm hỏng bảng logic.

Bước 17:

  • Tháo khung cáp màn hình.

Bước 18:

!!! Hãy cẩn thận để chỉ nâng lên trên kết nối chính nó và không phải là ổ cắm trên bảng logic.

  • Sử dụng công cụ mở nhựa để ngắt kết nối camera phía trước và đầu nối cáp cảm biến.

Bước 19:

  • Sử dụng một công cụ mở nhựa để ngắt kết nối cáp số hóa bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Cách nhấn ở giữa đầu nối có thể làm cong thành phần và gây hư hỏng số hóa.

Bước 20:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

  • Ngắt kết nối cáp hiển thị bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

Bước 21:

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 22:

  • Bóc vỏ bất kỳ băng nào che các vít khung máy ảnh iSight.

Bước 23:

Tháo các đinh vít Phillips sau đây trên khung máy ảnh:

  • Một vít 1,9 mm
  • Một vít 2,4 mm

Bước 24:

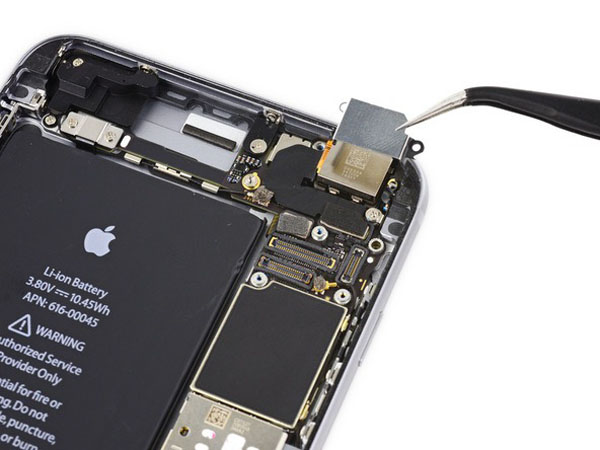

  • Tháo khung máy ảnh iSight.

Bước 25:

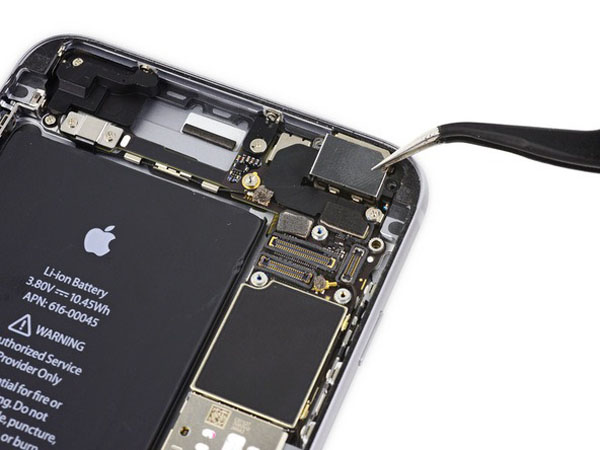

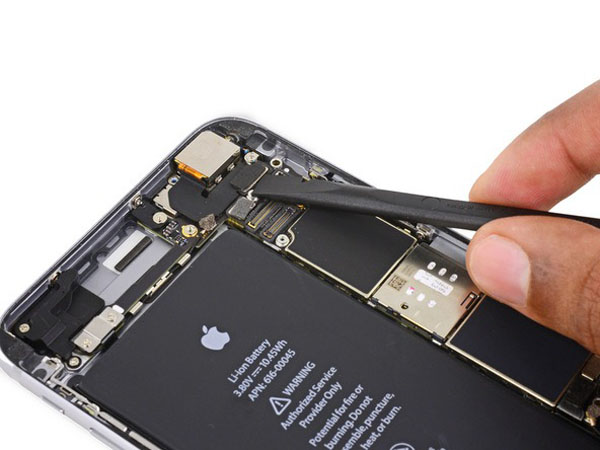

  • Ngắt kết nối đầu nối camera iSight khỏi ổ cắm của nó trên bảng logic.

!!! Hãy chắc chắn để nâng lên chỉ kết nối và không phải là ổ cắm trên bảng logic.

Bước 26:

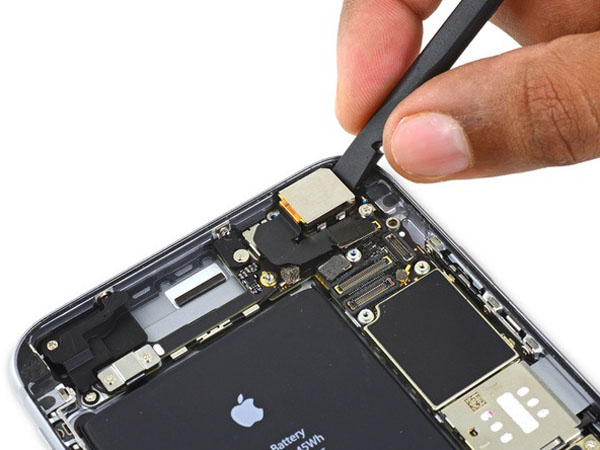

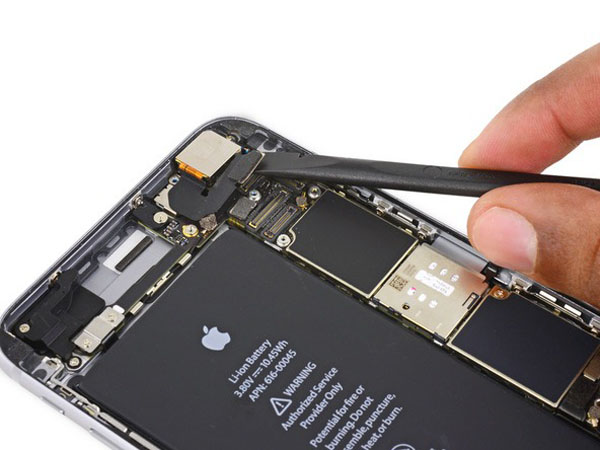

  • Chèn đầu phẳng của spudger giữa camera iSight và vỏ sau.
  • Nhẹ nhàng nhổ máy ảnh ra khỏi vỏ máy.

Bước 27:

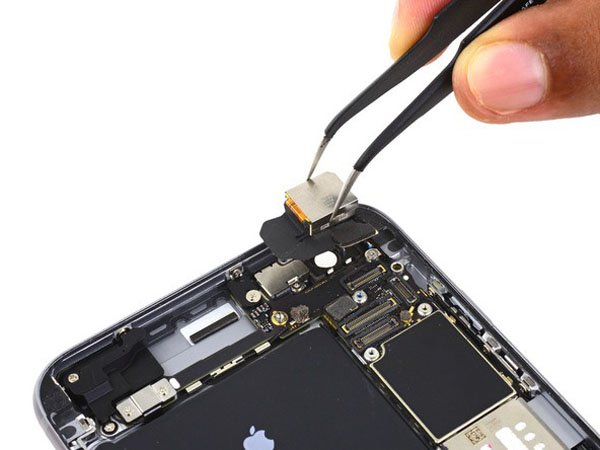

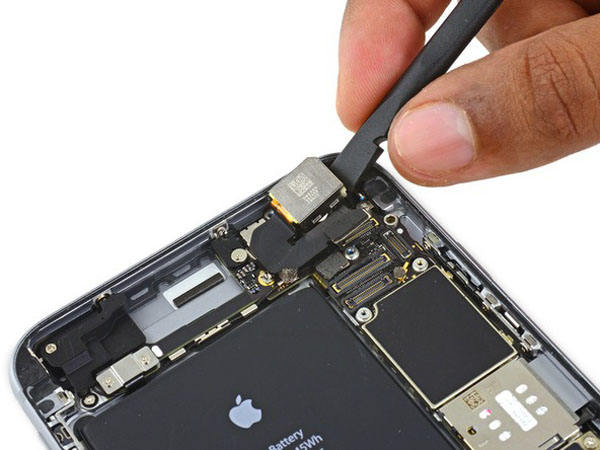

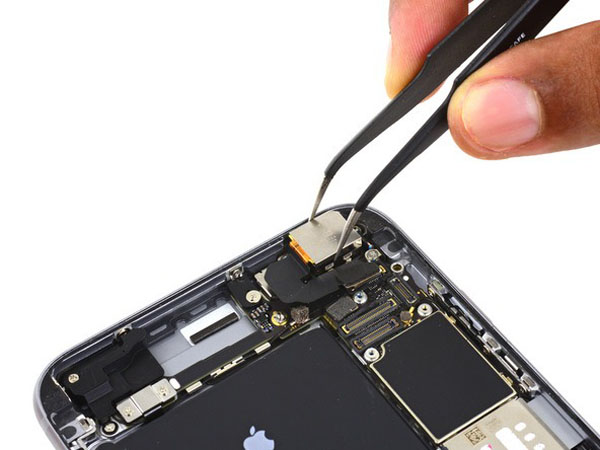

  • Tháo máy ảnh iSight.

Bước 28:

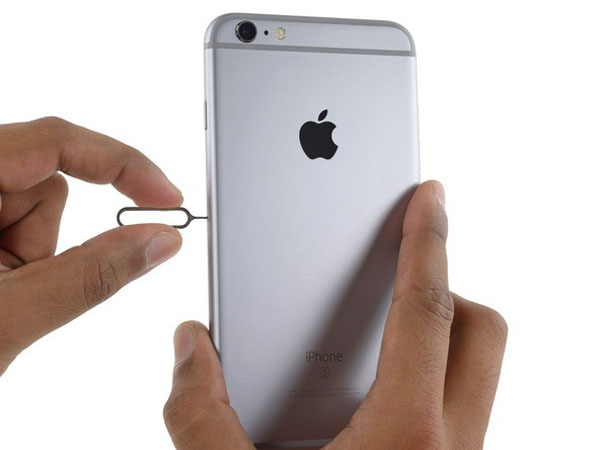

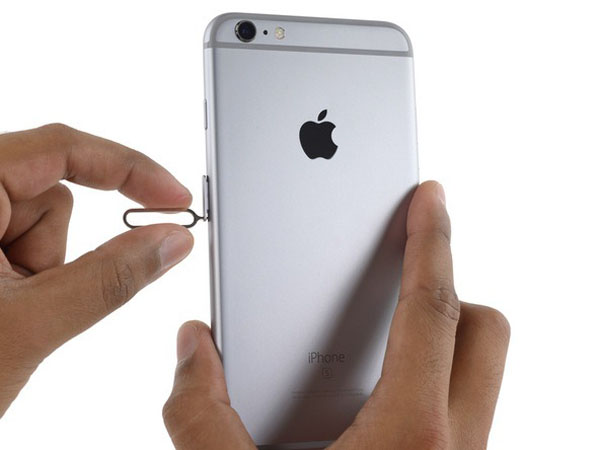

  • Lắp công cụ đẩy SIM vào lỗ trong khay SIM.
  • Nhấn để đẩy khay SIM ra.

Bước 29:

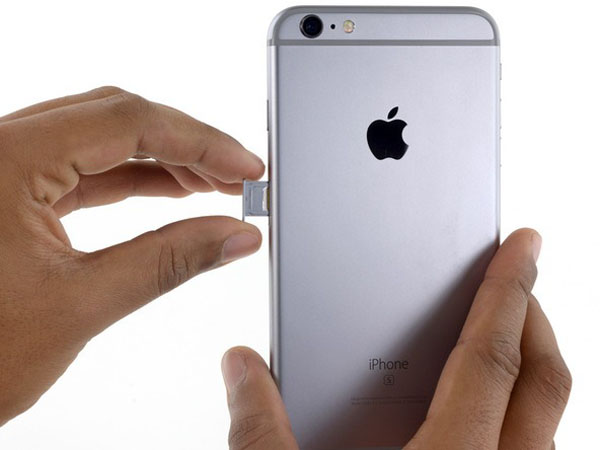

  • Tháo khay SIM ra.

Khi lắp lại khay SIM, đảm bảo định hướng khay sao cho lỗ đẩy SIM ở phía dưới.

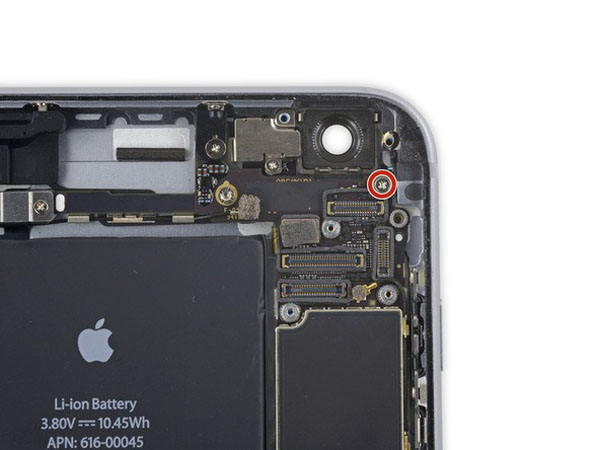

Bước 30:

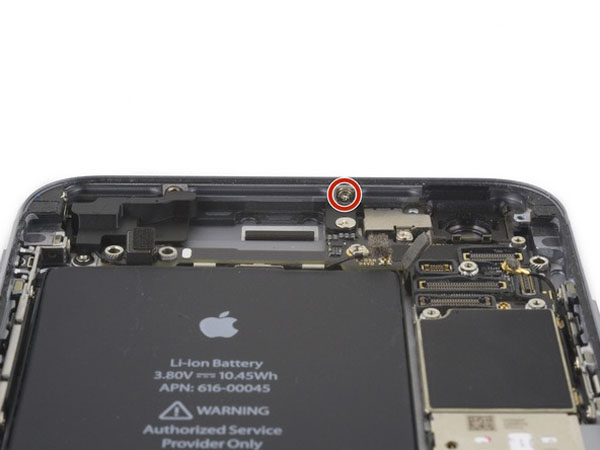

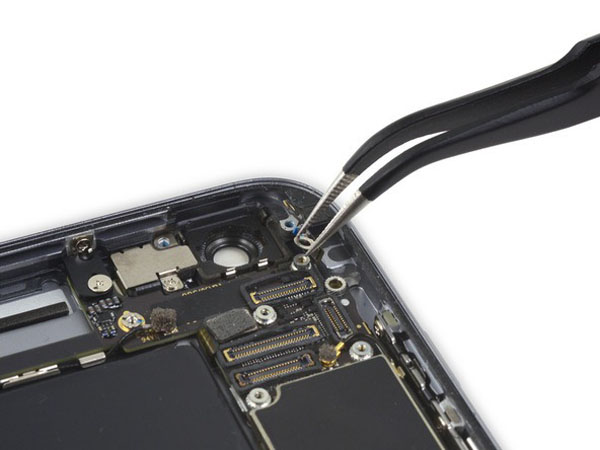

  • Tháo vít Phillips 1,4 mm duy nhất giữ khung NFC tại chỗ.

Bước 31:

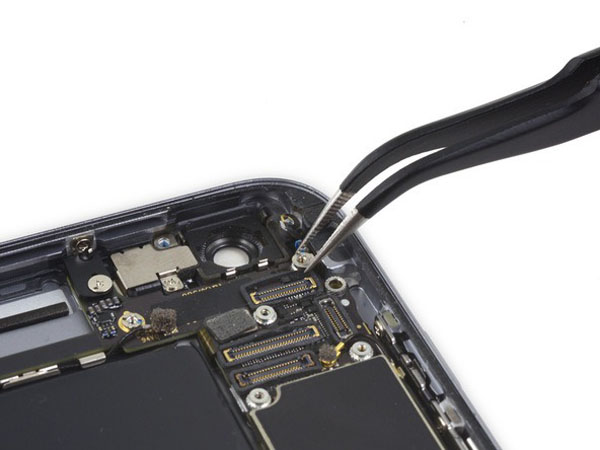

  • Tháo khung NFC.

Bước 32:

  • Tháo hai vít Phillips 2,7 mm bảo đảm giá đỡ cáp điều khiển âm thanh vào bảng logic.

Bước 33:

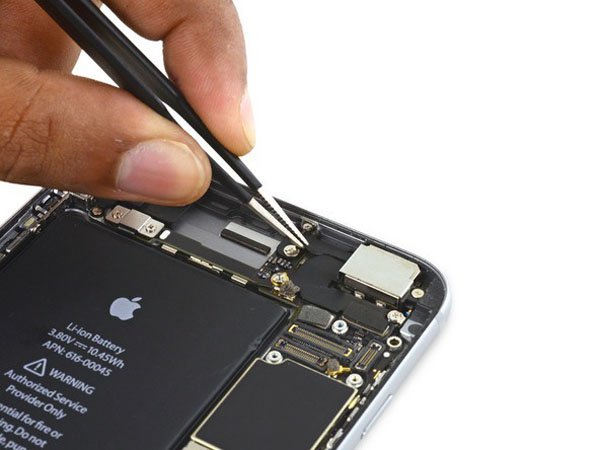

  • Tháo khung cáp điều khiển âm thanh.

Bước 34:

  • Ngắt kết nối cáp điều khiển âm thanh bằng cách kéo đầu nối thẳng lên khỏi ổ cắm của nó trên bảng logic.

Bước 35:

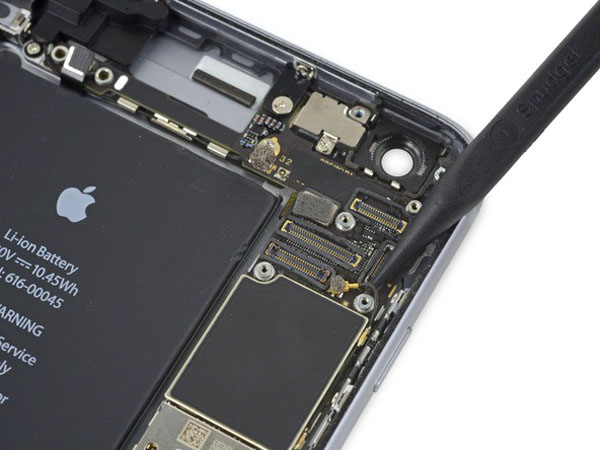

  • Ngắt kết nối cáp ăng ten di động bằng cách kéo đầu nối của nó thẳng lên từ ổ cắm tương ứng trên bo mạch logic.

Bước 36:

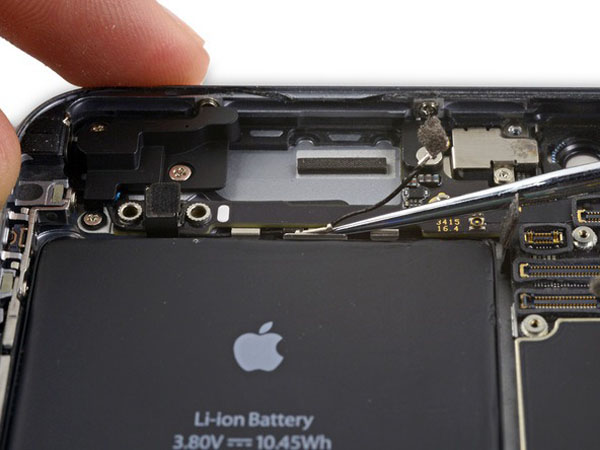

  • Ngắt kết nối cáp ăng-ten đa dạng Wi-Fi bằng cách làm gián đoạn đầu nối của nó từ bảng logic.

Bước 37:

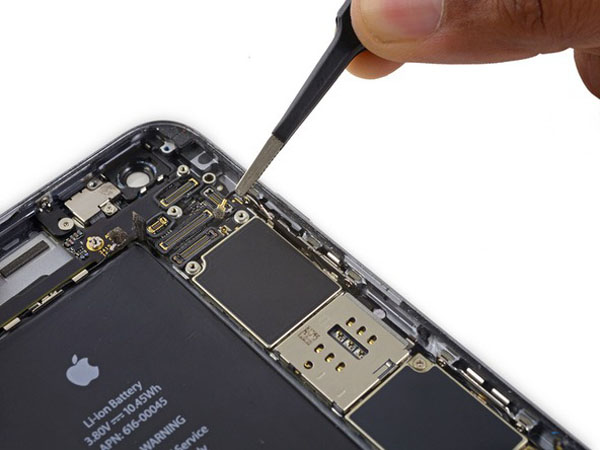

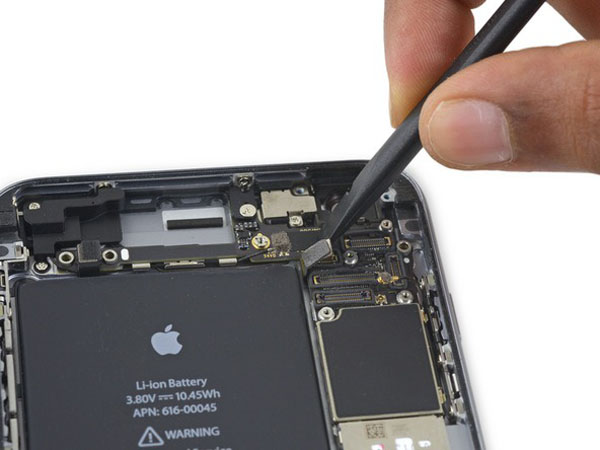

  • Ngắt kết nối cáp flex nút nguồn khỏi ổ cắm trên bo mạch logic.

Bước 38:

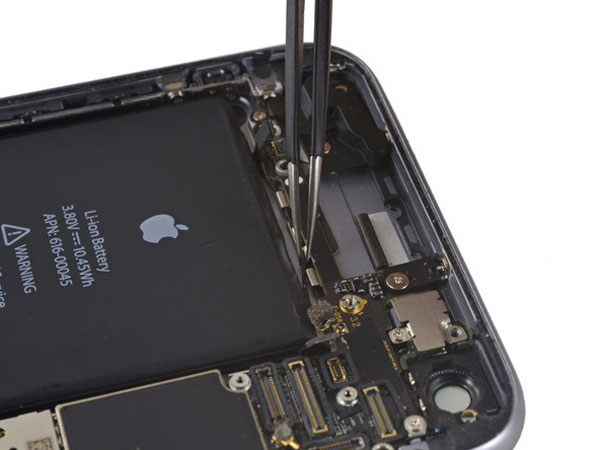

  • Ngắt kết nối cáp ăng-ten kết nối đầu nối sét bằng cách kéo nó lên từ bảng logic.

Bước 39:

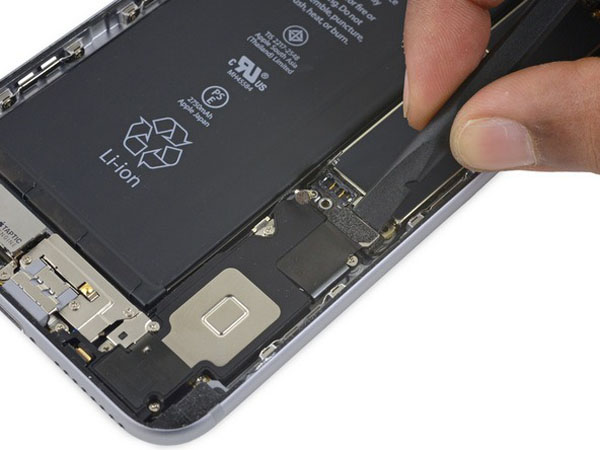

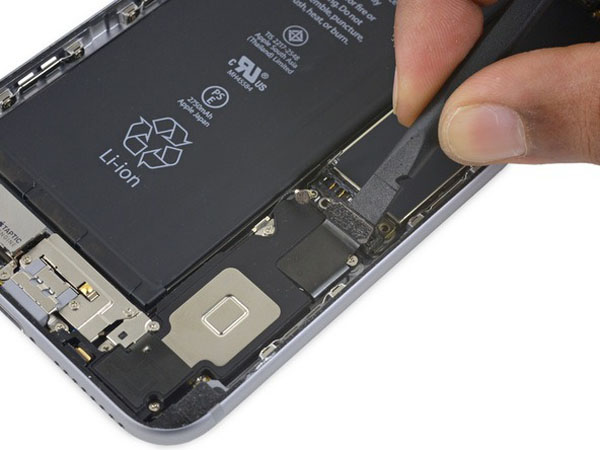

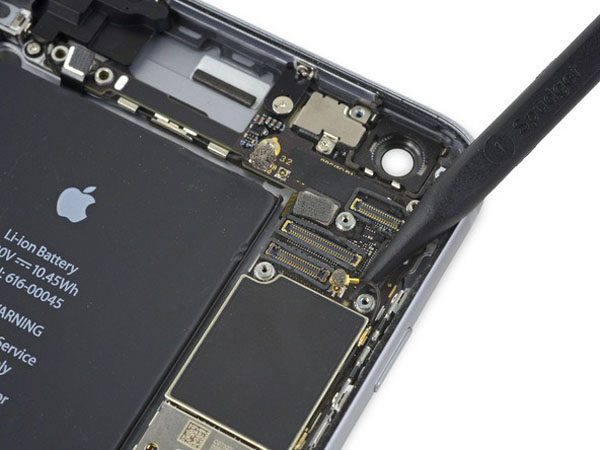

  • Sử dụng đầu phẳng của một spudger để ngắt kết nối cáp nối đầu nối Lightning khỏi bo mạch logic.

Bước 40:

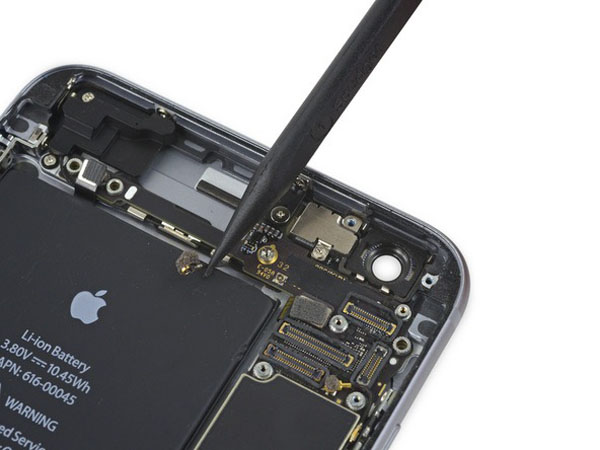

  • Di chuyển cáp ăng-ten từ hai clip ở cạnh phải của bảng logic.

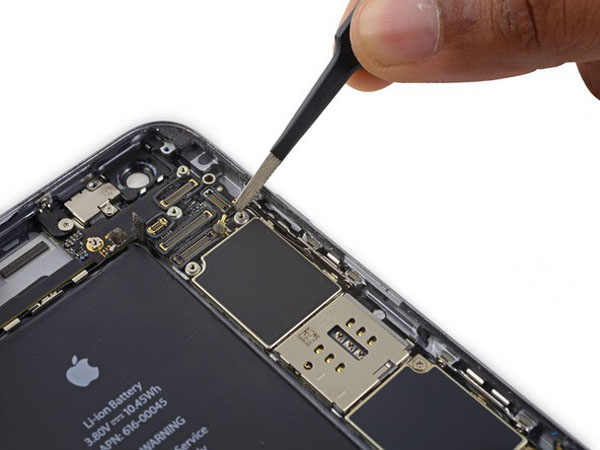

Bước 41:

Tháo các vít sau:

  • Một vít Phillips 1,3 mm
  • Một vít Phillips 2,6 mm
  • Một vít vặn vít 2.2 mm

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

Bước 42:

  • Tháo khung.

Bước 43:

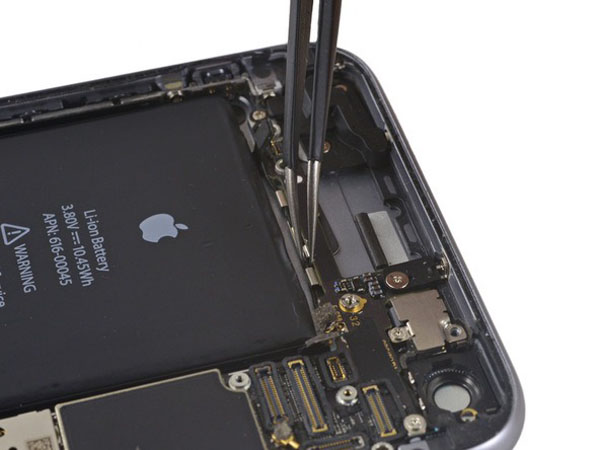

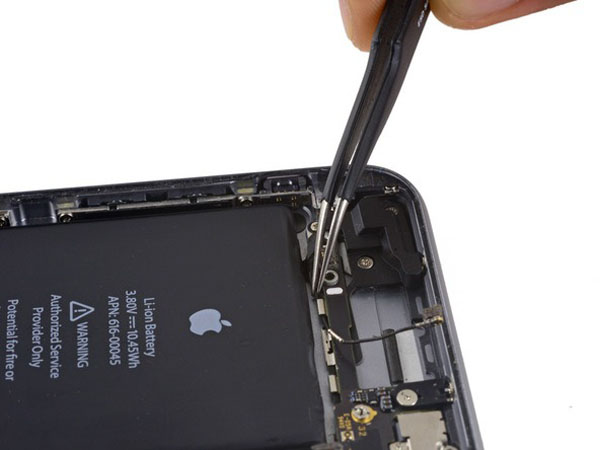

  • Vượt qua cáp ăng ten di động phía trên bên trái từ clip bảng logic đầu tiên bằng cách đẩy nó ra từ dưới clip, về phía pin.

Bước 44:

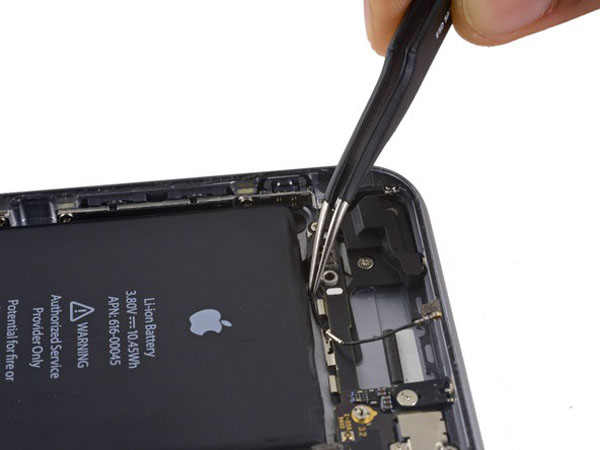

  • Tiếp tục từ chối cáp ăng-ten di động từ các clip bảng logic thứ hai và thứ ba.
  • Sử dụng đầu nhọn của một ống hút để nhẹ nhàng nâng cáp ăng-ten di động từ kẹp bảng logic ở giữa.

!!! Đừng cố gắng tháo nó bằng cách kéo dây cáp, vì nó sẽ xé dễ dàng.

Để cáp tiếp cận ổ cắm của nó trên bảng logic, bạn phải định tuyến nó trên bảng logic và bên dưới cáp flex điều khiển âm thanh, như được hiển thị trong ảnh đầu tiên.

Bước 45:

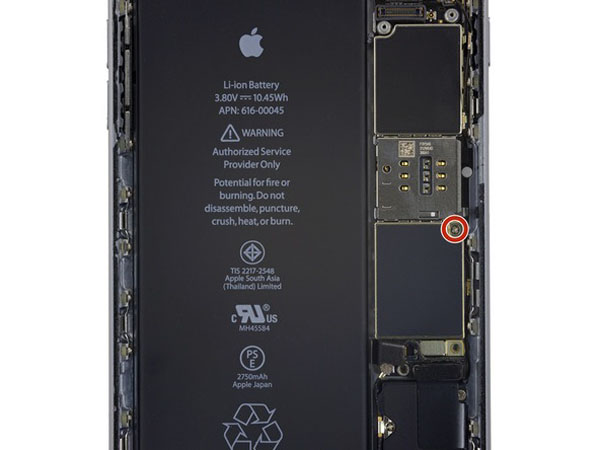

  • Tháo vít Phillips 2.0 mm cuối cùng ngay bên dưới đầu đọc thẻ SIM.

Bước 46:

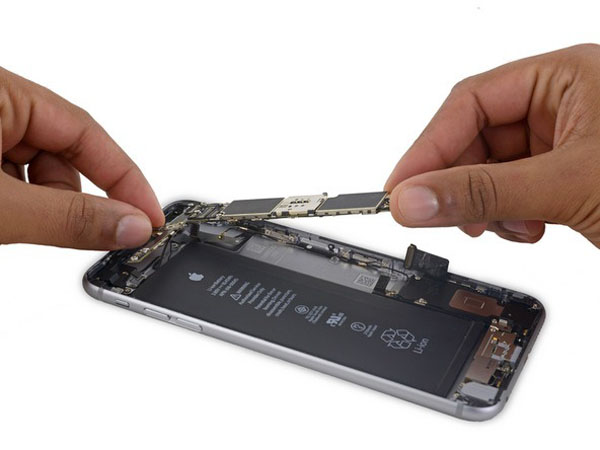

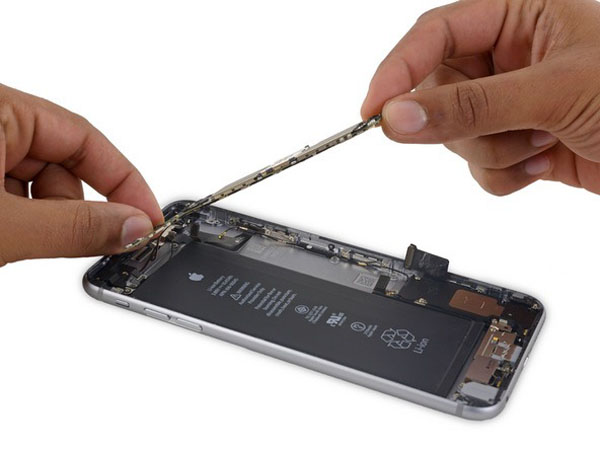

  • Cẩn thận nâng lên — nhưng không tháo – bảng logic, nhấc nó lên từ cạnh dưới gần đầu nối Lightning nhất.

Bước 47:

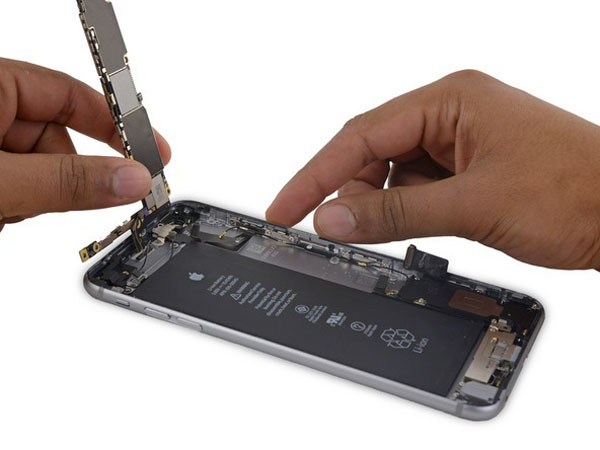

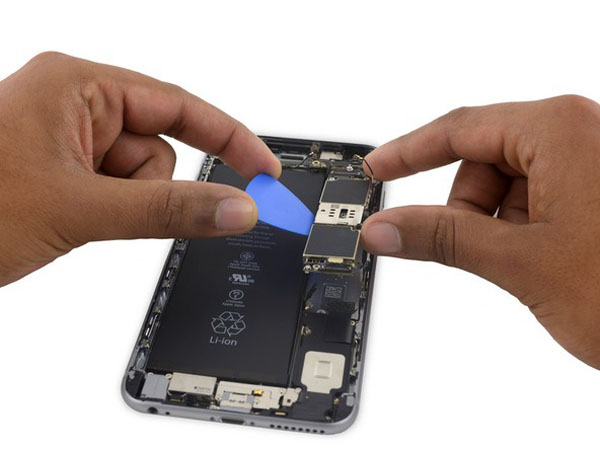

  • Mẹo bo mạch logic lên đến vị trí thẳng đứng để lộ đầu nối ăng-ten đơn ở mặt dưới, gần mép trên của bảng.

!!! Không cố gắng tháo hoàn toàn bảng logic, vì ăng-ten Wi-Fi / Bluetooth vẫn được kết nối với mặt dưới của bảng.

Bước 48:

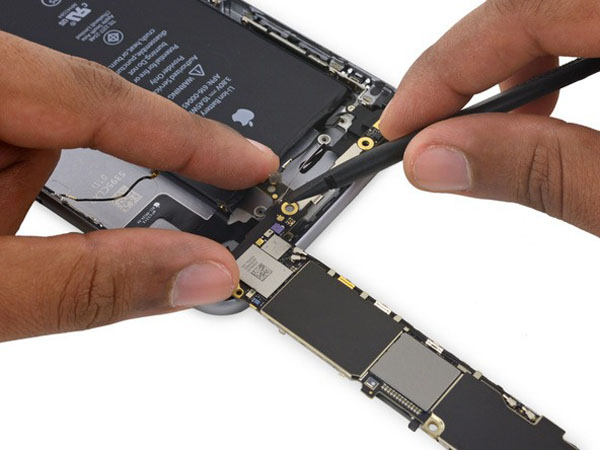

  • Nhẹ nhàng đặt bảng logic lộn ngược, với phần trên cùng tựa vào vỏ phía sau của iPhone.

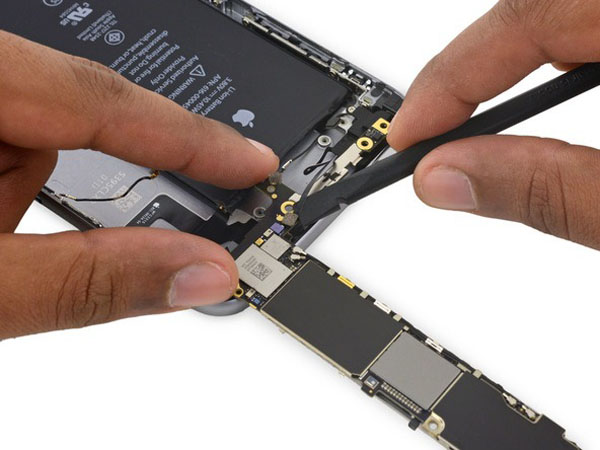

  • Sử dụng đầu phẳng của thanh công cụ để ngắt kết nối cáp ăng-ten Wi-Fi / Bluetooth khỏi ổ cắm của nó ở mặt sau của bảng logic.

Bước 49:

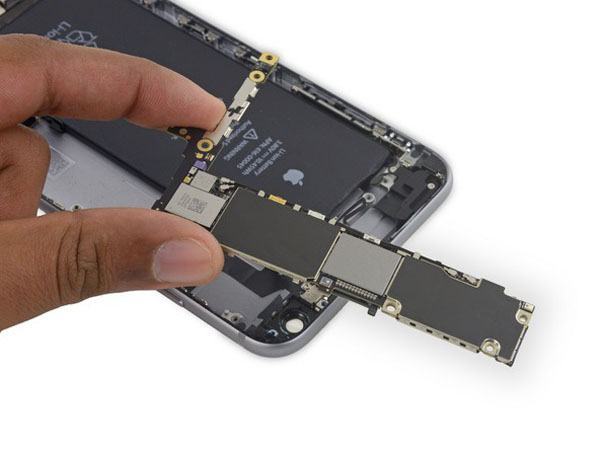

  • Tháo bảng logic.

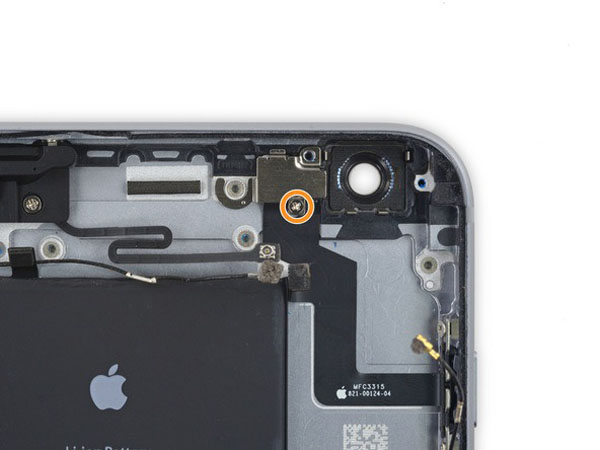

Bước 50:

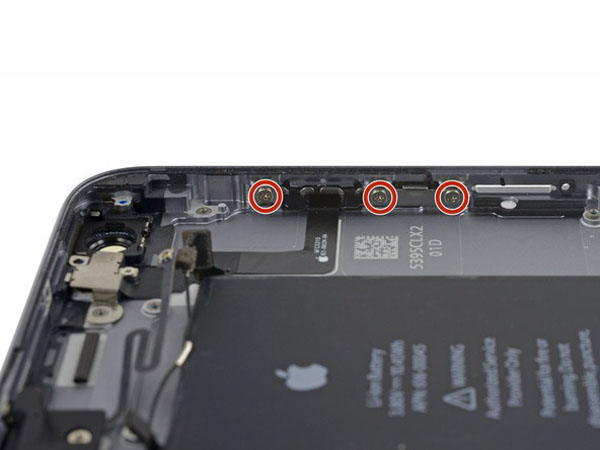

Tháo bốn đinh vít Phillips sau đây:

  • Ba vít 2.0 mm giữ giá đỡ nút nguồn tại chỗ.
  • Một vít Phillips 1,3 mm trên khung đèn flash và micrô.

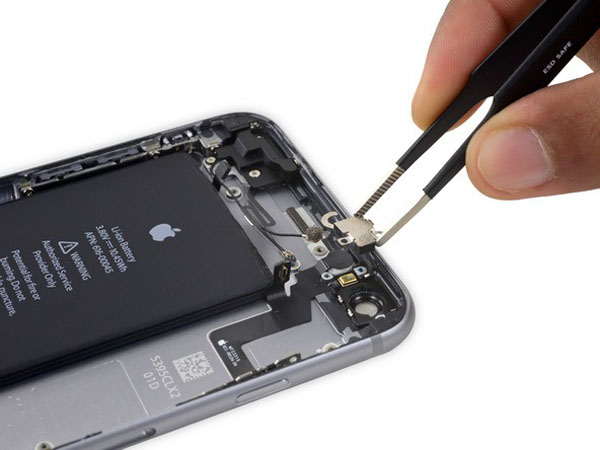

Bước 51:

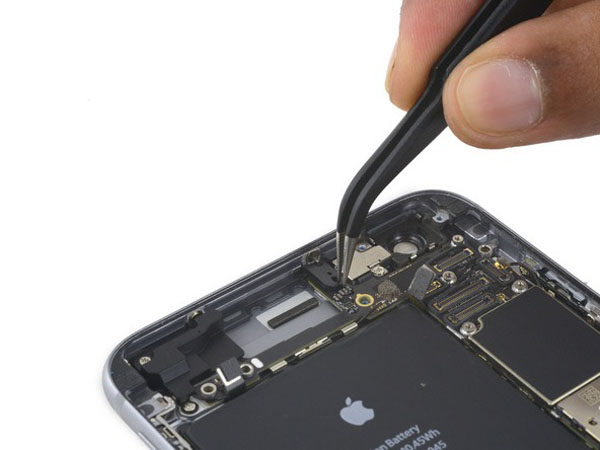

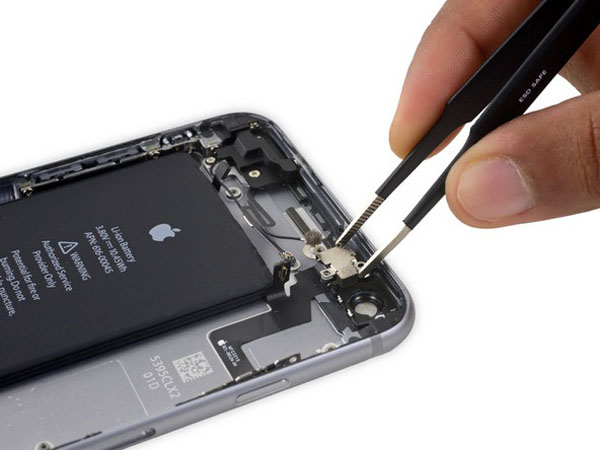

  • Tháo khung đèn flash / micrô.

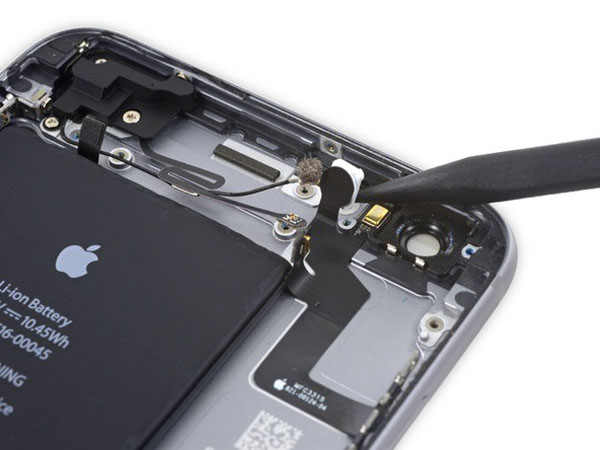

Bước 52:

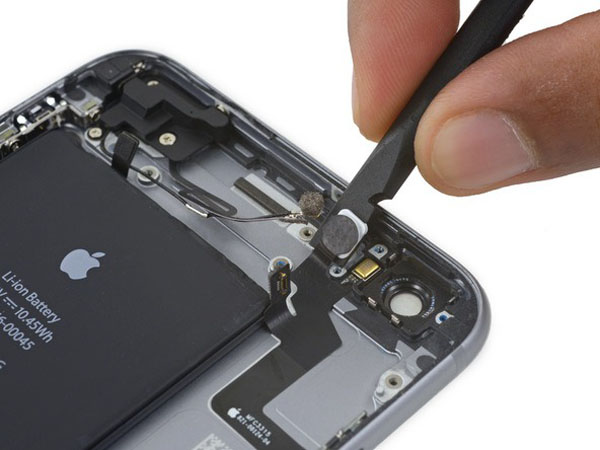

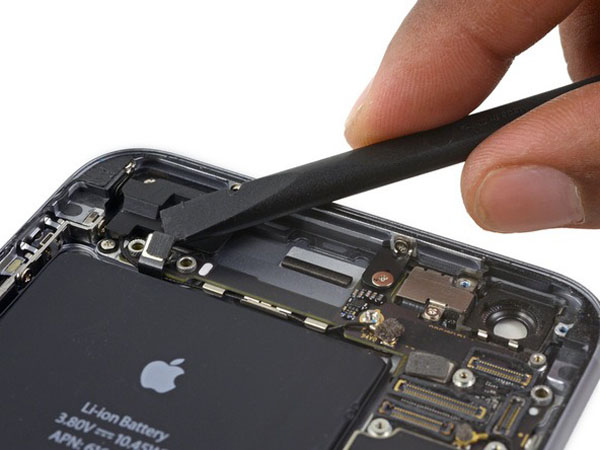

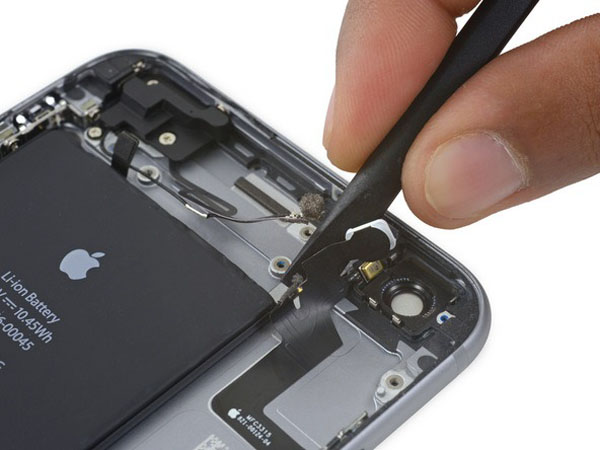

  • Sử dụng đầu nhọn của một spudger để nhấc flash ra khỏi vỏ trong vỏ sau.

Bước 53:

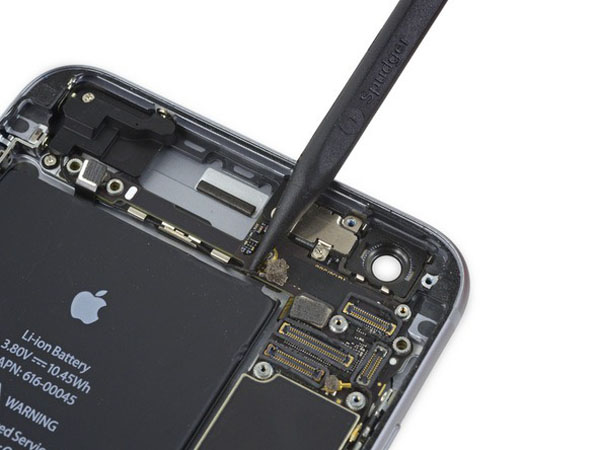

  • Sử dụng đầu phẳng của một ống hút để bóc vỏ cáp nguồn nút flex ra khỏi vỏ phía sau.

Bước 54:

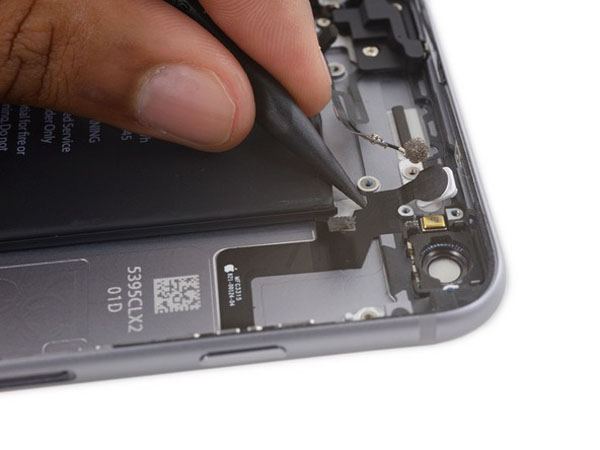

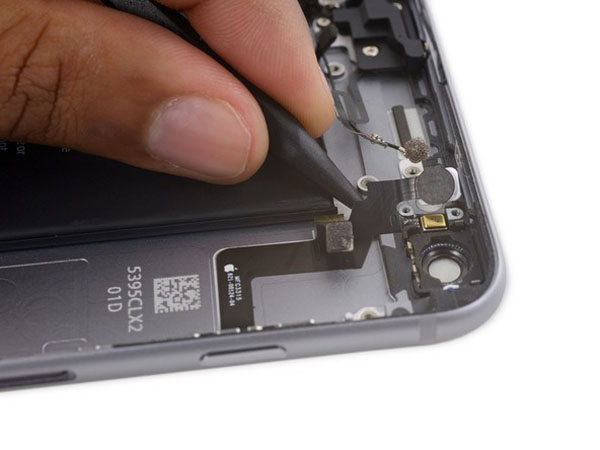

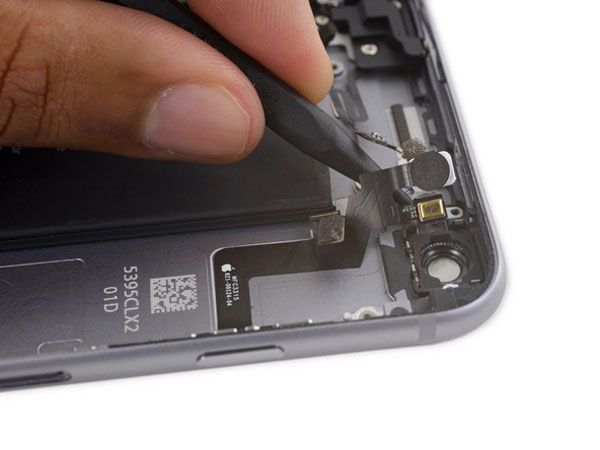

  • Chèn đầu của một spudger bên dưới phần micrô của cáp flex và nhẹ nhàng kéo nó ra khỏi vỏ phía sau.

Bước 55:

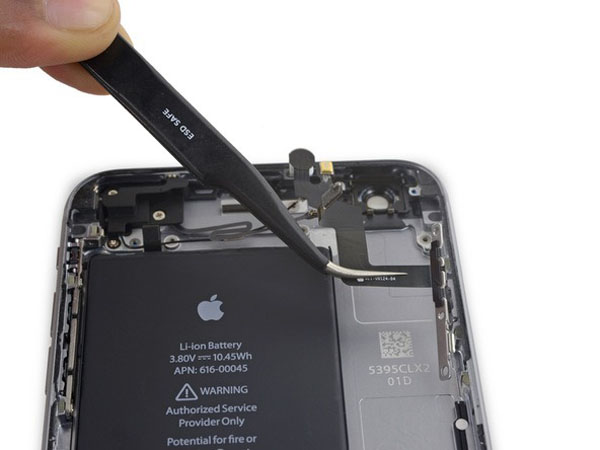

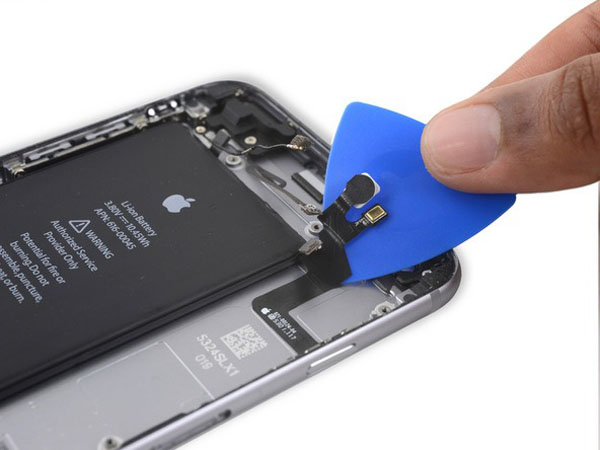

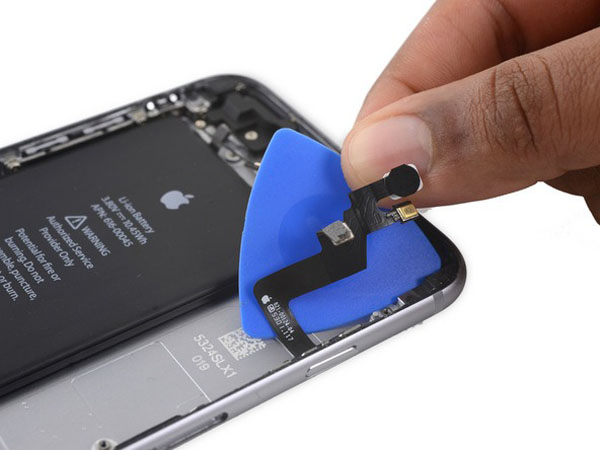

  • Trượt một lựa chọn mở bên dưới cáp flex nút nguồn để kéo cáp ra khỏi vỏ phía sau.

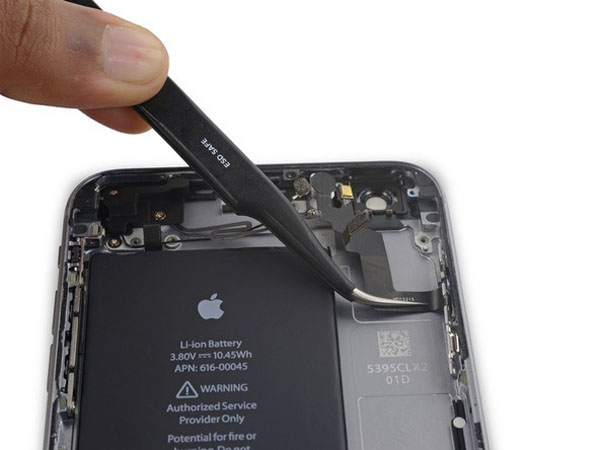

Bước 56:

  • Tháo cáp flex nút nguồn.

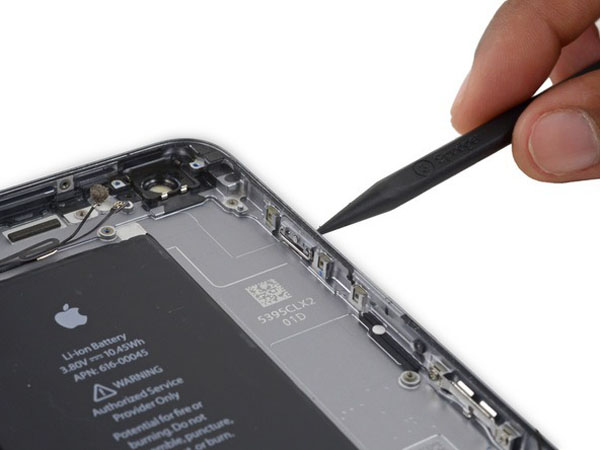

Bước 57:

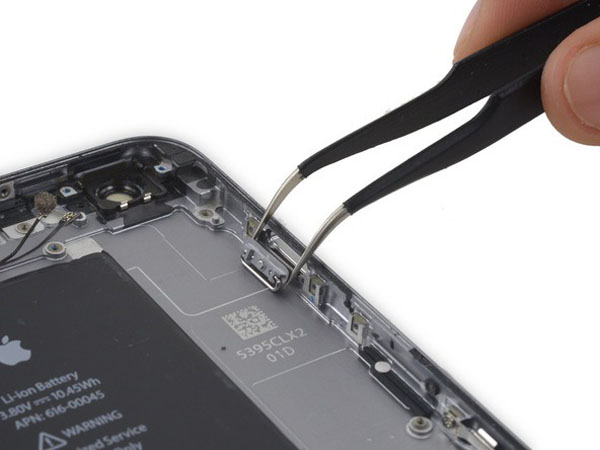

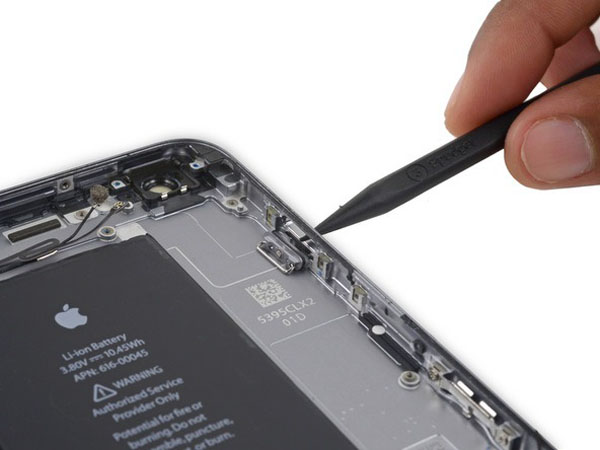

  • Nhẹ nhàng di chuyển nút nguồn ra khỏi khe cắm của nó trong trường hợp phía sau.

Bước 58:

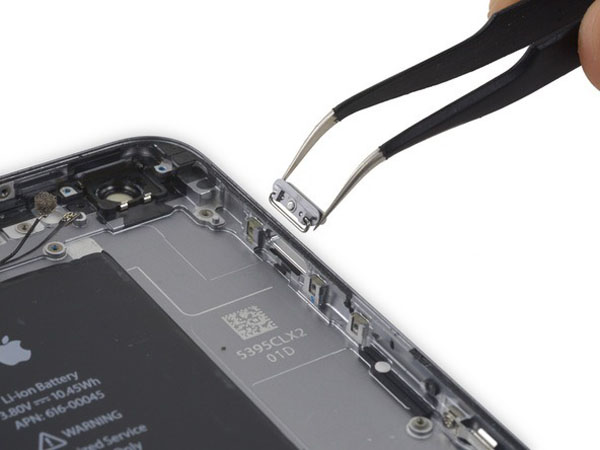

  • Tháo nắp nút.
