Sử dụng hướng dẫn này để thay thế camera trước bị lỗi trên iPhone 7 Plus của bạn. Máy ảnh này là một phần của một cụm lớn hơn có chứa micrô và cảm biến ánh sáng xung quanh / xung quanh, tất cả đều được thay thế thành một đơn vị duy nhất.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

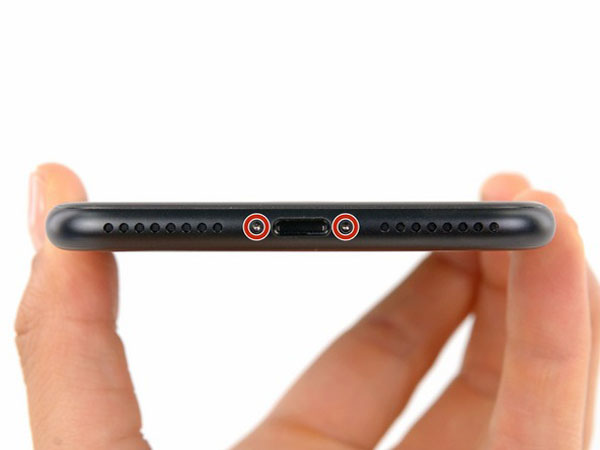

  • Tháo hai vít pentalobe 3.4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

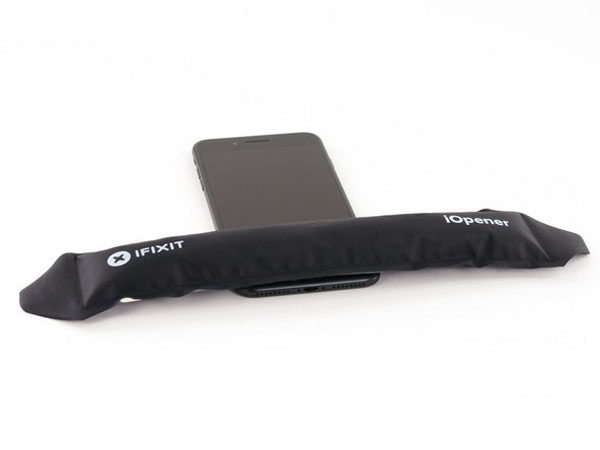

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

Bước 3:

  • Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
  • Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

  • Trong khi kéo lên trên cốc hút, xoay spudger để mở rộng mở giữa màn hình và trường hợp phía sau.

Bước 5:

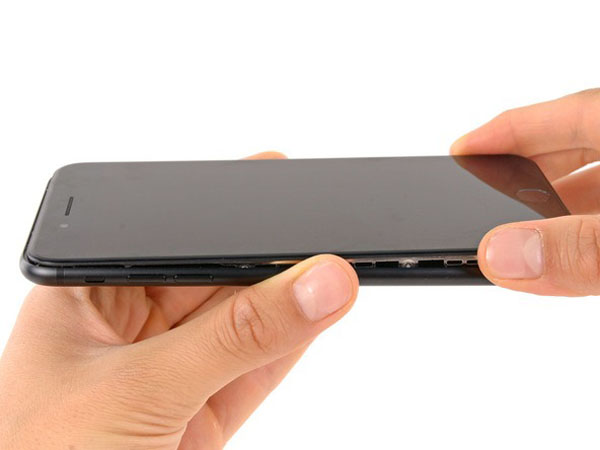

  • Chèn đầu phẳng của spudger giữa bảng phía trước và vỏ phía sau ở cạnh dưới bên trái của iPhone.
  • Trượt thanh cuộn lên cạnh trái của điện thoại bắt đầu từ cạnh dưới và di chuyển về phía các nút điều chỉnh âm lượng và nút chuyển im lặng, phá vỡ lớp keo giữ màn hình tại chỗ.

!!! Không cố gắng nâng cạnh trên của màn hình cách xa vỏ phía sau, vì nó được giữ cố định bằng các kẹp nhựa có thể bị vỡ.

Bước 6:

  • Loại bỏ các spudger từ phía bên trái của điện thoại và chèn đầu phẳng vào góc dưới cùng bên phải.
  • Trượt thanh trượt lên cạnh phải của điện thoại lên góc trên cùng, phá vỡ lớp keo giữ màn hình tại chỗ.

Bước 7:

  • Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có các cáp ribbon tinh tế dọc theo cạnh phải của thiết bị kết nối màn hình với bảng logic.

Bước 8:

  • Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

Bước 9:

  • Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 10:

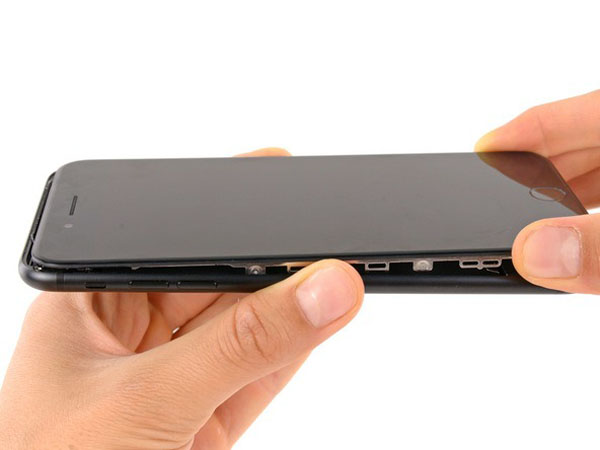

  • Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.

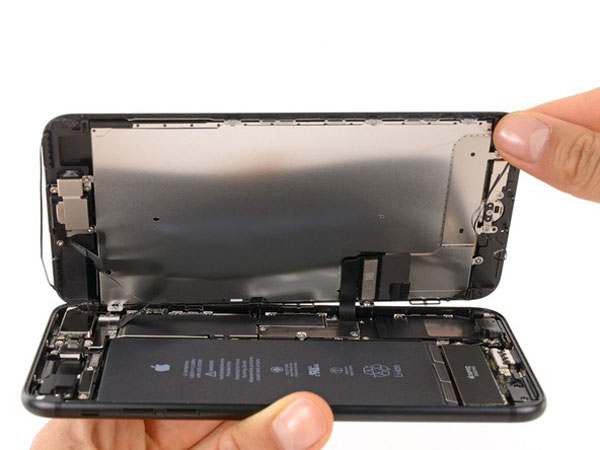

  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Bước 11:

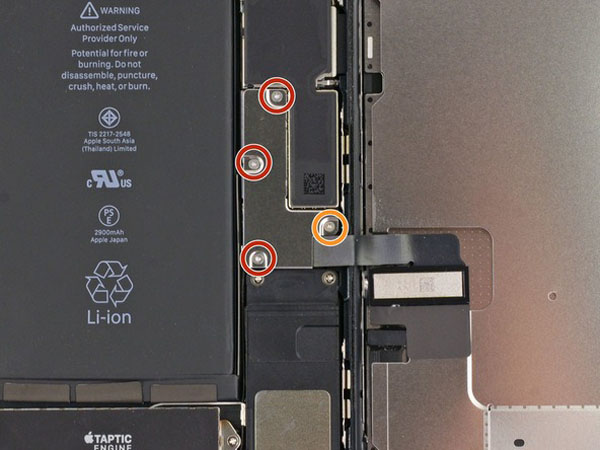

Tháo 4 vít Y000 ba điểm sau bảo đảm giá đỡ cáp hiển thị thấp hơn cho bảng logic:

  • Ba vít 1,2 mm.
  • Một vít 2,6 mm.

Bước 12:

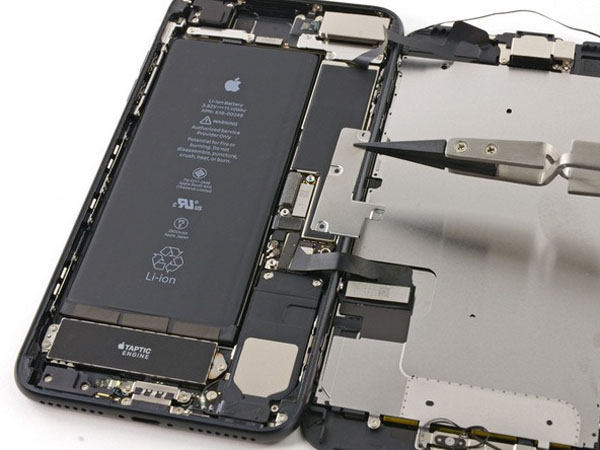

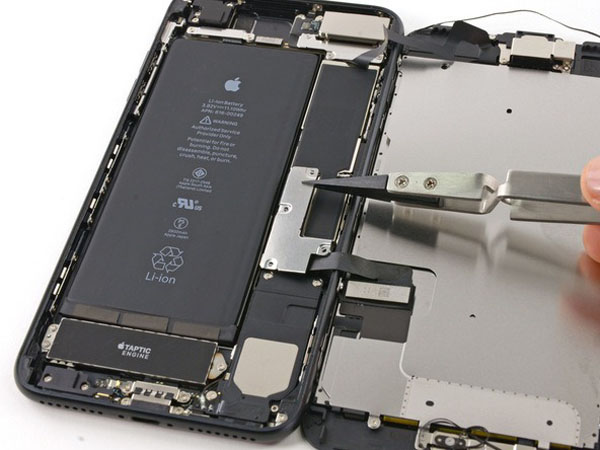

  • Tháo khung cáp màn hình phía dưới.

Bước 13:

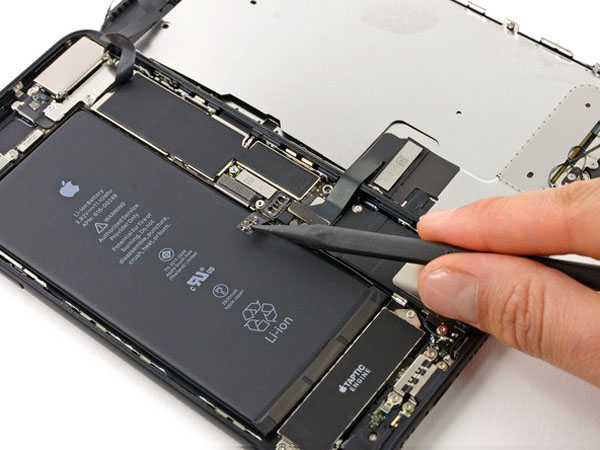

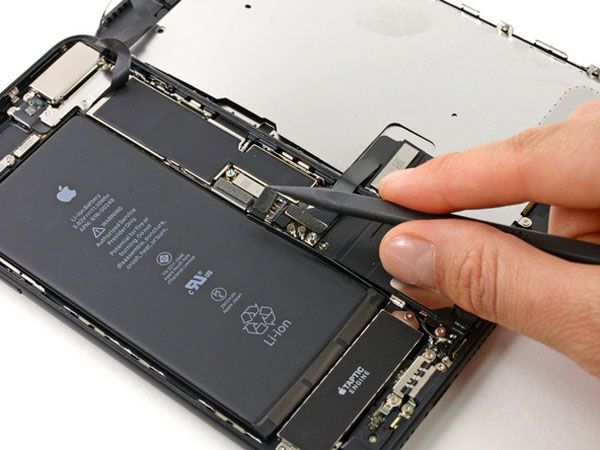

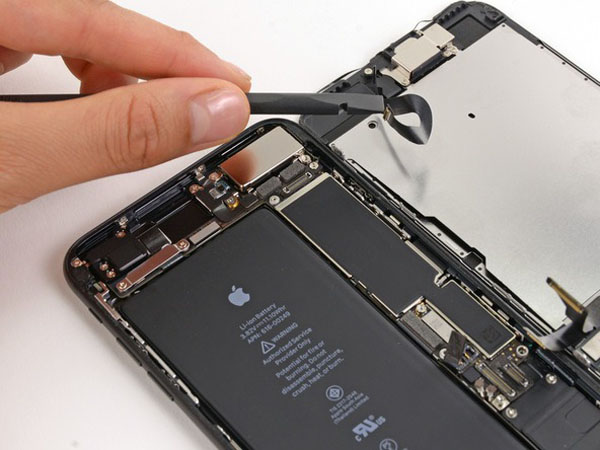

  • Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

Bước 14:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

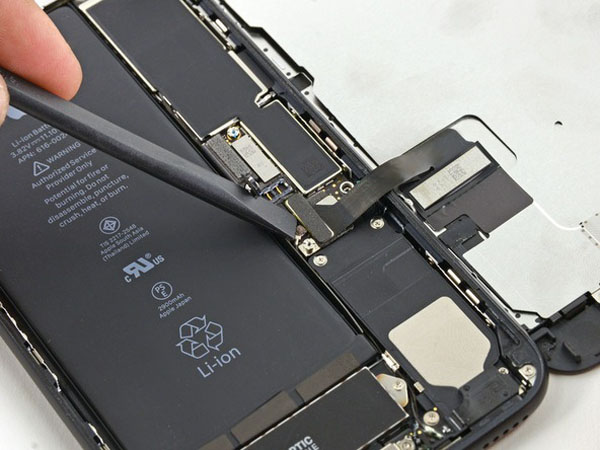

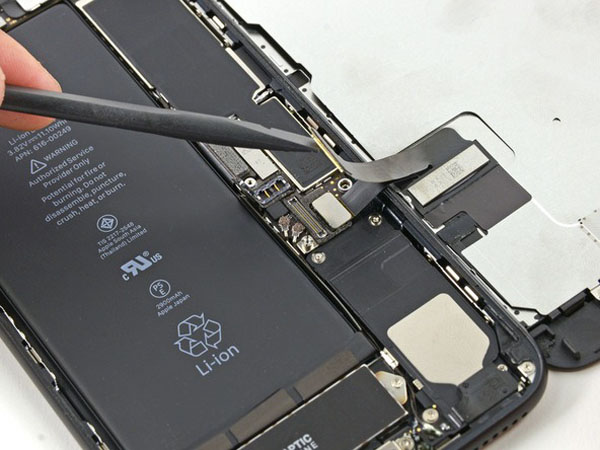

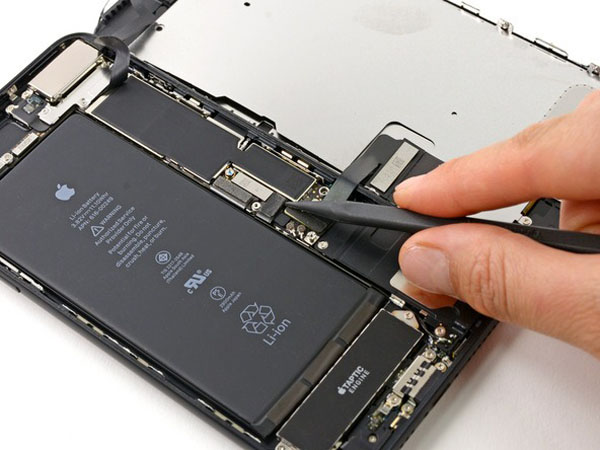

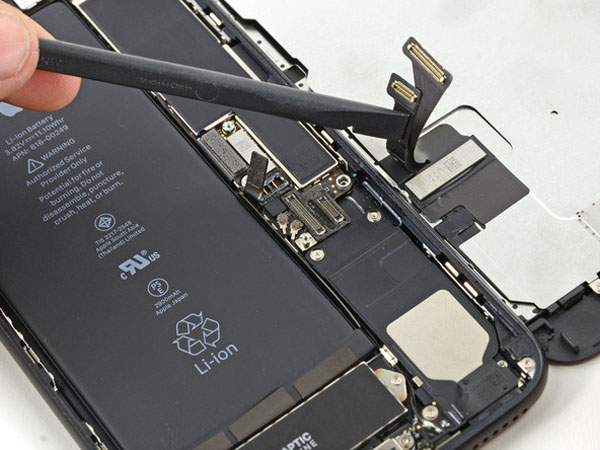

  • Sử dụng đầu phẳng của một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để gắn lại các đầu nối báo chí, bấm xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

Bước 15:

Tháo ba vít Y000 ba điểm đảm bảo giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

  • Một vít 1,3 mm.
  • Hai ốc vít 1.0 mm.

Tháo khung.

Bước 16:

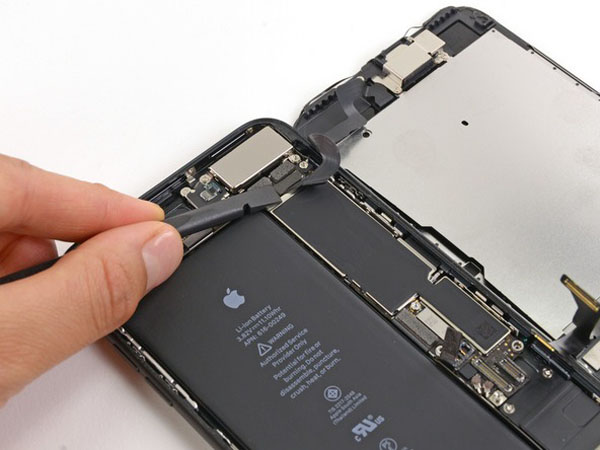

  • Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

Bước 17:

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 18:

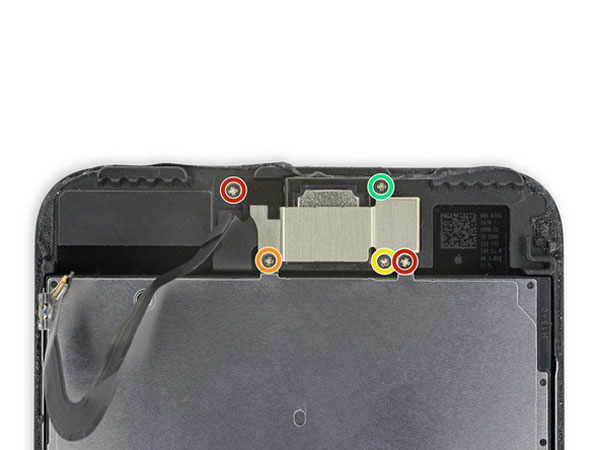

Tháo năm vít Phillips đảm bảo giá đỡ loa tai nghe:

  • Hai ốc vít 1,8 mm.
  • Một vít 2,3 mm.
  • Một vít 2,4 mm.
  • Một vít 2,8 mm.

Bước 19:

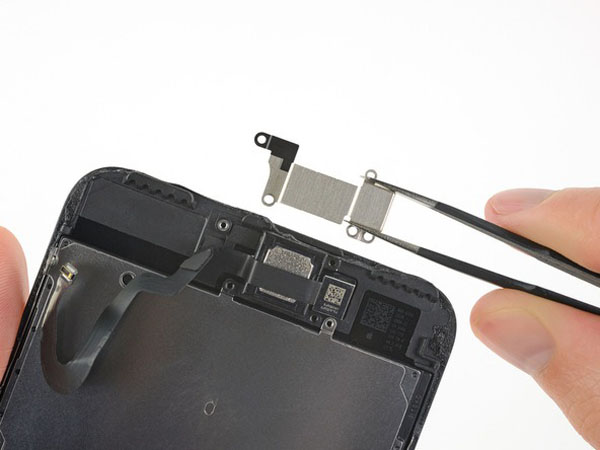

  • Tháo khung loa tai nghe.

Bước 20:

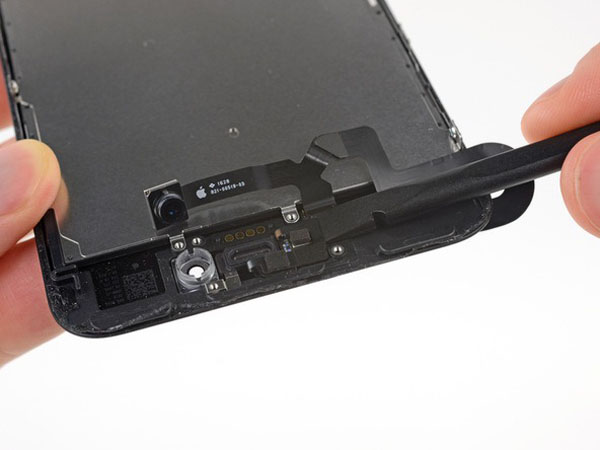

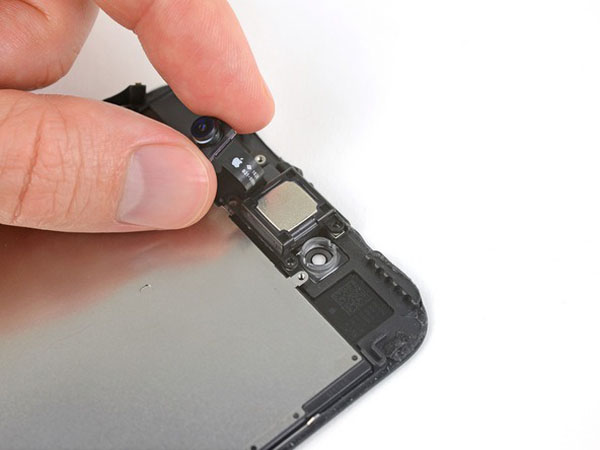

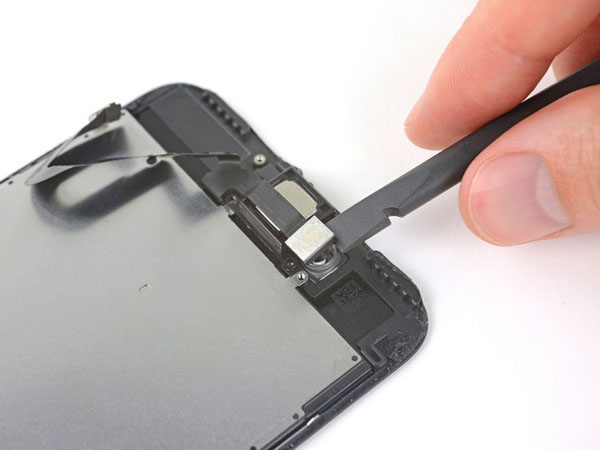

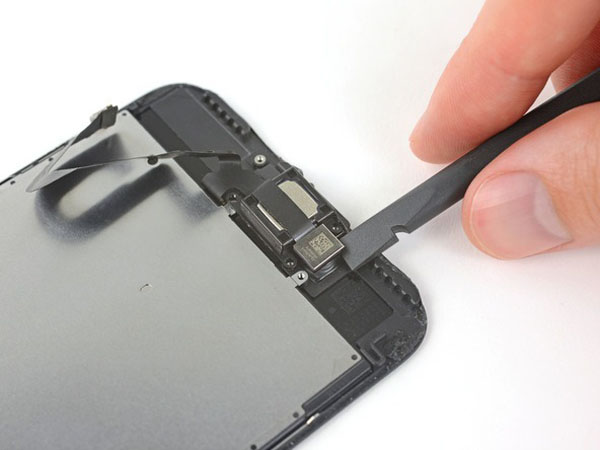

  • Sử dụng đầu phẳng của một ống hút để nâng camera phía trước từ vỏ máy của nó.
  • Nhẹ nhàng bẻ cong cáp ribbon camera sang một bên để dọn đường đến loa tai nghe bên dưới.

Bước 21:

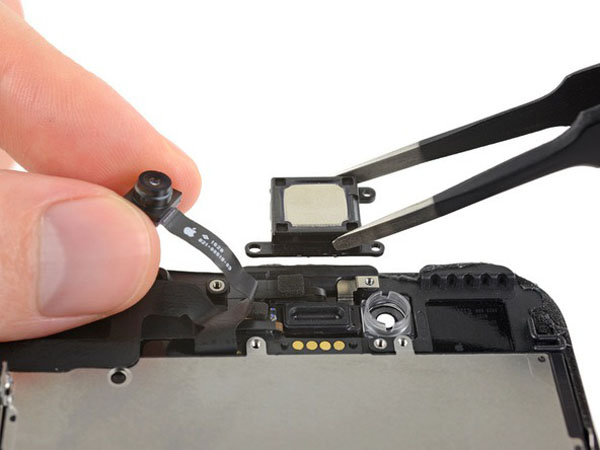

  • Tháo loa tai nghe.

Bước 22:

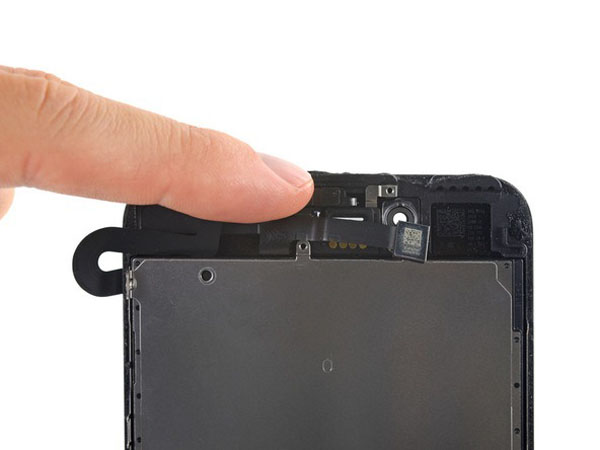

  • Nhẹ nhàng gấp máy ảnh và cáp ribbon đính kèm về phía dưới cùng của iPhone để cho phép truy cập vào các thành phần bên dưới.

Bước 23:

!!! Các cảm biến trên bước này là mong manh. Để tăng khả năng loại bỏ chúng mà không bị hư hại, hãy sử dụng iOpener hoặc máy sấy tóc của bạn để áp dụng nhiệt cho phần trên của màn hình trước khi bạn tiếp tục. Ngoài ra, thêm một hoặc hai giọt cồn isopropyl và để cho nó thâm nhập vào dưới các cảm biến trước khi bạn nâng chúng lên.

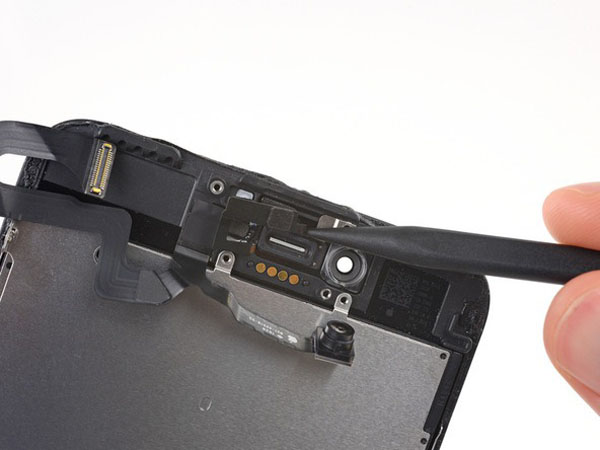

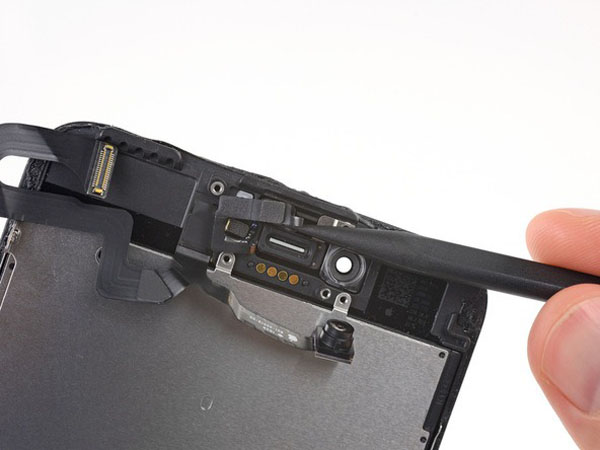

  • Trượt một thanh trượt dưới cáp flex cảm biến ánh sáng xung quanh và nhấc cảm biến ra khỏi vỏ.

Bước 24:

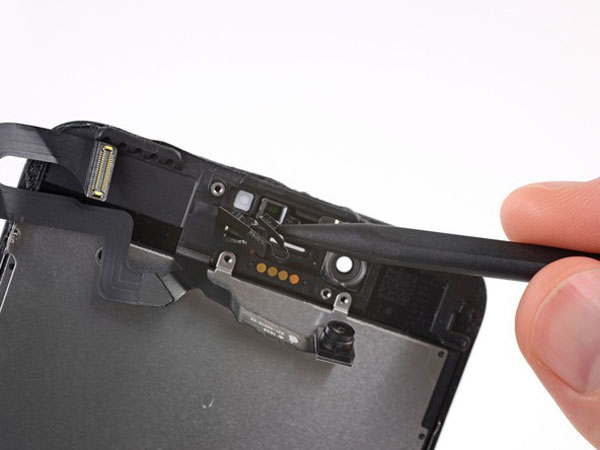

  • Trượt đầu của một thanh nẹp bên dưới cáp flex cảm biến tiệm cận và nhấc cảm biến ra khỏi vỏ của nó.

Bước 25:

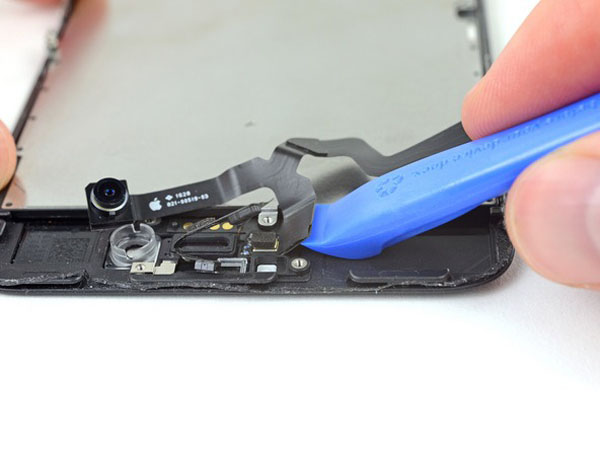

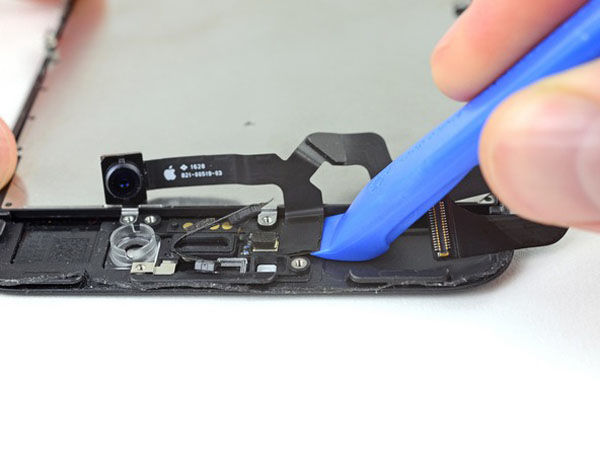

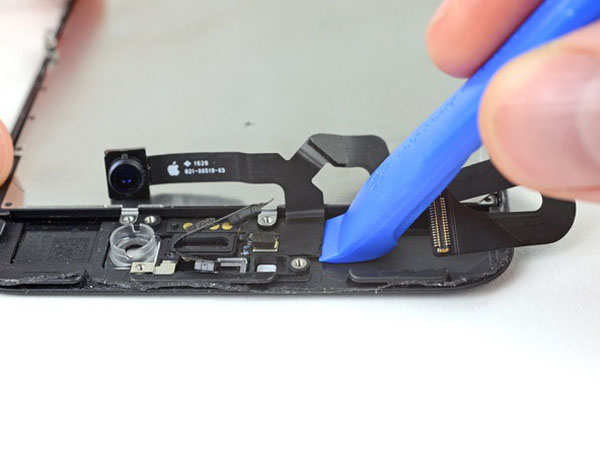

  • Chèn cạnh sắc cạnh của một công cụ mở iFixit bên dưới cáp flex của cụm máy ảnh, ở phía đối diện từ camera phía trước.

!!! Nếu cần, hãy sử dụng máy sấy tóc hoặc máy sấy tóc để làm nóng phần trên của màn hình và làm mềm chất kết dính đảm bảo cáp flex.

  • Nhấc lên để tách cạnh của cáp flex ra khỏi mặt sau của màn hình.

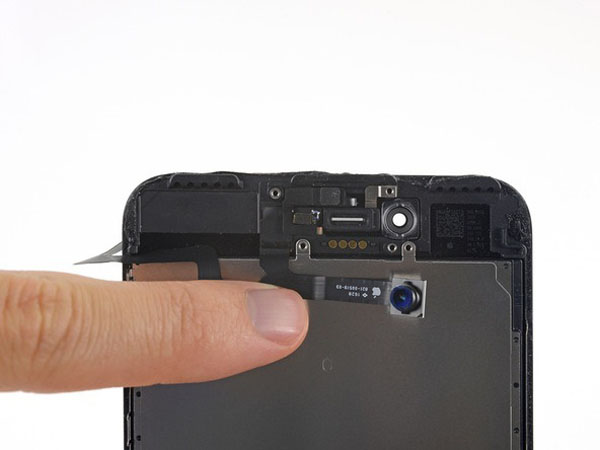

Bước 26:

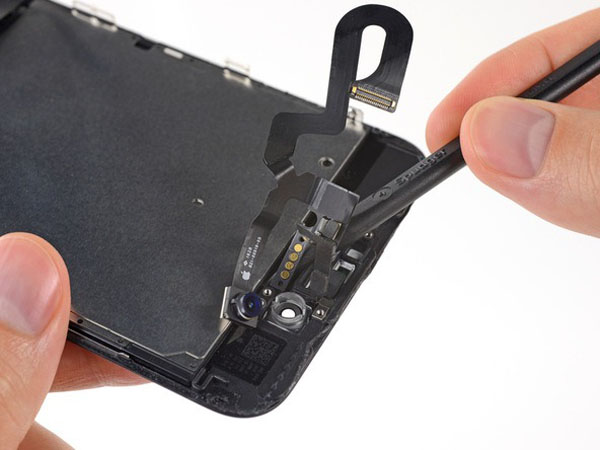

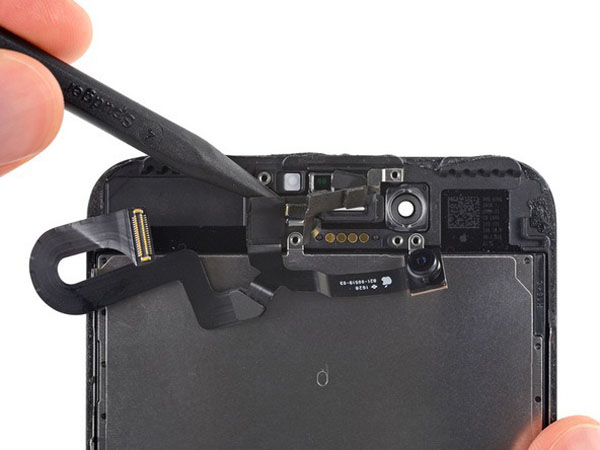

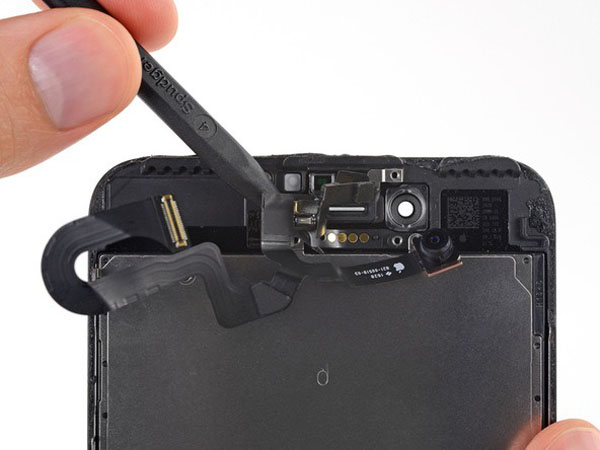

  • Chèn điểm của một spudger bên dưới cùng một phần của cáp flex mà bạn đã tách ra trong bước trước đó.
  • Tiếp tục tách phần còn lại của cáp flex ra, đẩy thanh đẩy về phía hàng tiếp điểm loa tai nghe vàng tròn.

Bước 27:

  • Tiếp tục sử dụng spudger của bạn để tách riêng phần cuối của cáp flex từ phía sau màn hình.

Bước 28:

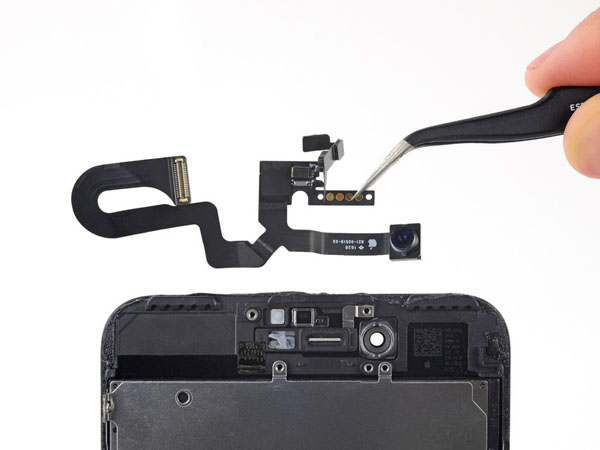

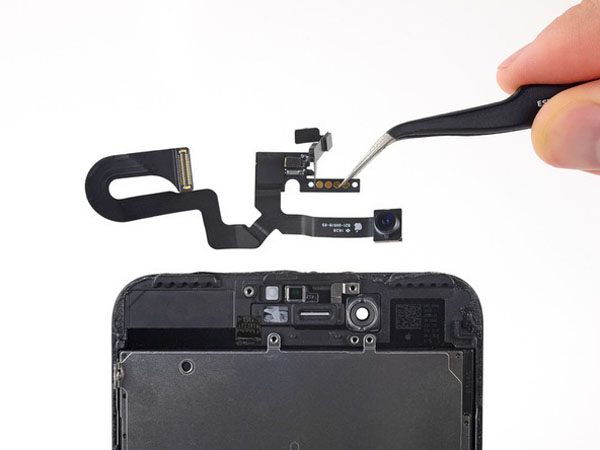

  • Tháo camera phía trước và lắp ráp cáp cảm biến.

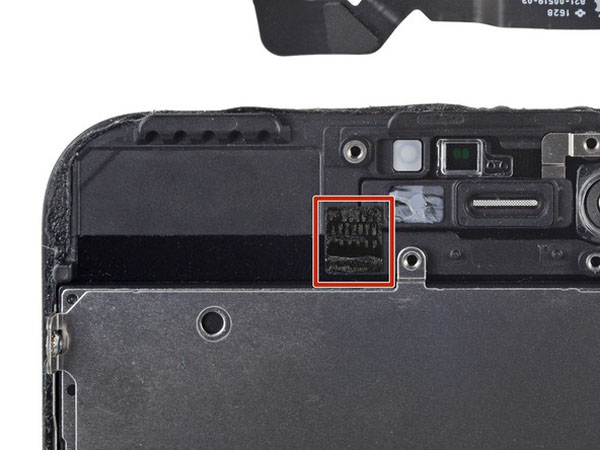

  • Một miếng băng cách điện hai mặt màu đen nằm giữa màn hình hiển thị và ba hàng tiếp điểm đồng ở mặt sau của cáp camera / cảm biến. Nó có thể vẫn còn bị mắc kẹt với màn hình, hoặc nó có thể đi kèm với cáp.

Khi reassembling, xác minh các băng là tại chỗ, hoặc người nào khác bao gồm các địa chỉ liên lạc trên mặt sau của cáp với một băng thích hợp, chẳng hạn như băng Kapton.
