Mô tả

Sử dụng hướng dẫn này nếu cụm màn hình mới của bạn đi kèm với camera phía trước, loa tai nghe và tấm chắn chắn LCD đã được lắp đặt. Bạn chỉ cần xóa cụm màn hình cũ và chuyển cảm biến home / touch ID sang cụm màn hình mới.

Nếu màn hình thay thế của bạn không bao gồm các thành phần đó, hãy làm theo hướng dẫn chi tiết hơn để thay thế.

Trong cả hai trường hợp, cảm biến home / Touch ID ban đầu phải được chuyển sang màn hình mới để nó hoạt động.

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
  • Tháo hai vít pentalobe 3.4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

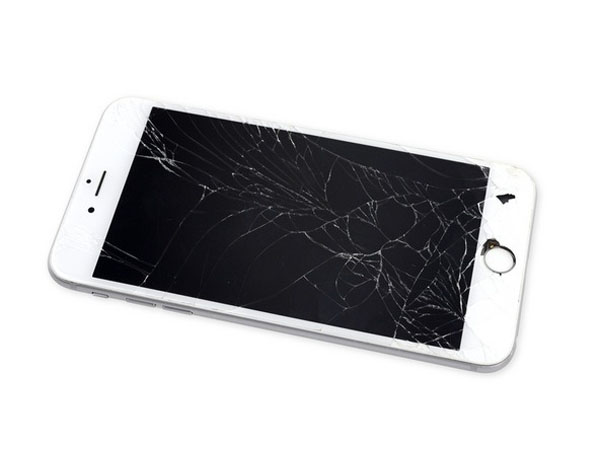

  • Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.

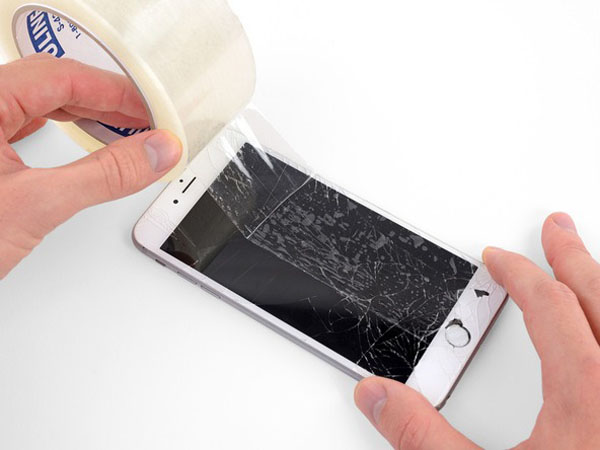

  • Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

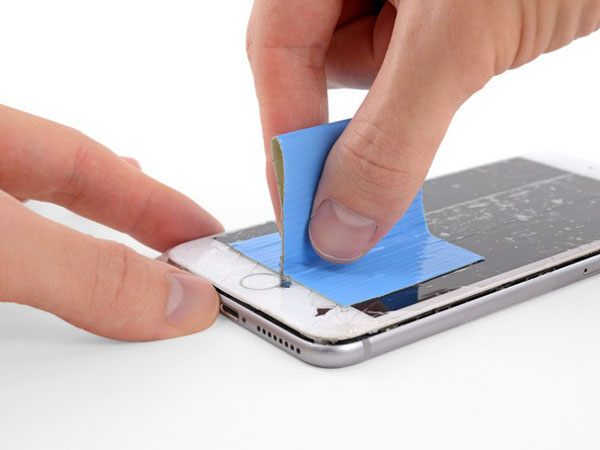

  • Nếu kính vỡ làm cho việc hút một cốc hút dính trong vài bước tiếp theo, hãy thử gấp một miếng băng mạnh (như băng keo) vào tay cầm và nâng màn hình lên.

Bước 3:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

Bước 4:

  • Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 5:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
  • Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

  • Trong khi kéo lên trên cốc hút, xoay spudger để mở rộng mở giữa màn hình và trường hợp phía sau.

Bước 6:

  • Chèn đầu phẳng của spudger giữa bảng phía trước và vỏ phía sau ở cạnh dưới bên trái của iPhone.
  • Trượt thanh cuộn lên cạnh trái của điện thoại bắt đầu từ cạnh dưới và di chuyển về phía các nút điều chỉnh âm lượng và nút chuyển im lặng, phá vỡ lớp keo giữ màn hình tại chỗ.

!!! Không cố gắng nâng cạnh trên của màn hình cách xa vỏ phía sau, vì nó được giữ cố định bằng các kẹp nhựa có thể bị vỡ.

Bước 7:

  • Loại bỏ các spudger từ phía bên trái của điện thoại và chèn đầu phẳng vào góc dưới cùng bên phải.
  • Trượt thanh trượt lên cạnh phải của điện thoại lên góc trên cùng, phá vỡ lớp keo giữ màn hình tại chỗ.

Bước 8:

  • Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có các cáp ribbon tinh tế dọc theo cạnh phải của thiết bị kết nối màn hình với bảng logic.

Bước 9:

  • Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

Bước 10:

  • Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 11:

  • Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.
  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Bước 12:

Tháo 4 vít Y000 ba điểm sau bảo đảm giá đỡ cáp hiển thị thấp hơn cho bảng logic:

  • Ba vít 1,2 mm.
  • Một vít 2,6 mm.

Bước 13:

  • Tháo khung cáp màn hình phía dưới.

Bước 14:

  • Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

Bước 15:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

  • Sử dụng đầu phẳng của một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để gắn lại các đầu nối báo chí, bấm xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

Bước 16:

Tháo ba vít Y000 ba điểm đảm bảo giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

  • Một vít 1,3 mm.
  • Hai ốc vít 1.0 mm.

Tháo khung.

Bước 17:

  • Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

Bước 18:

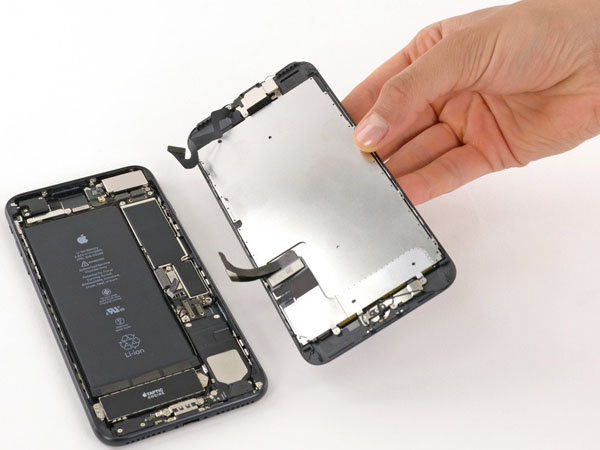

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 19:

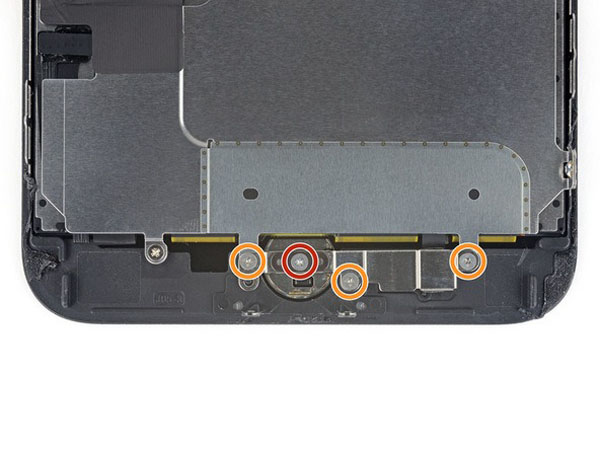

Tháo bốn vít Y000 bảo vệ giá đỡ trên cảm biến home / Touch ID:

  • Một vít 1,1 mm.
  • Ba vít 1,3 mm.

Bước 20:

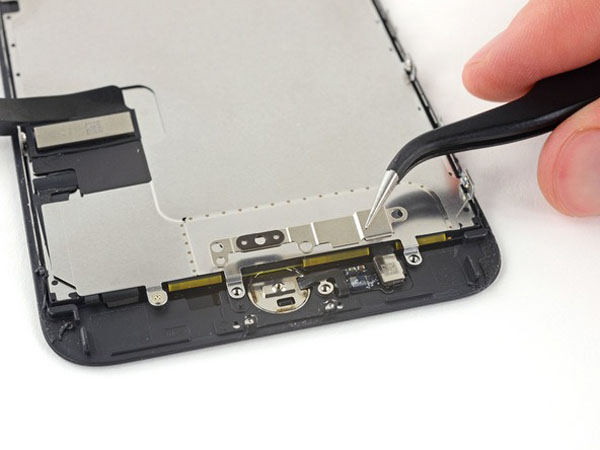

  • Tháo khung giữ chặt cảm biến home / touch ID.

Bước 21:

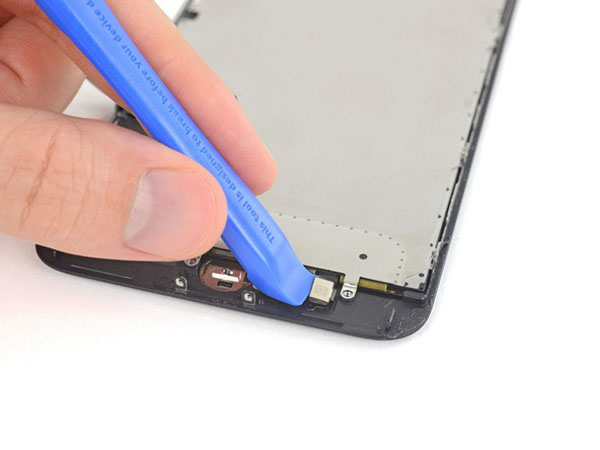

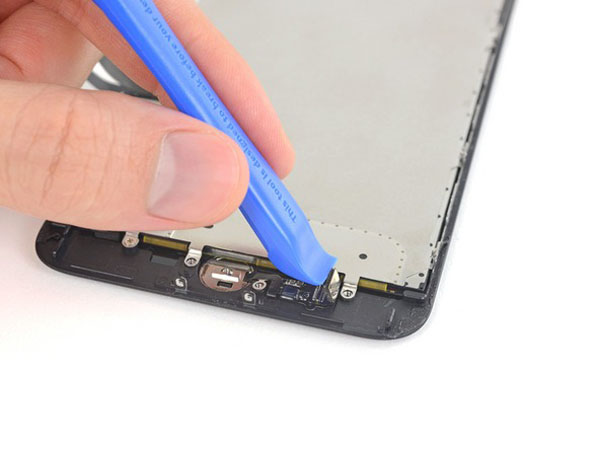

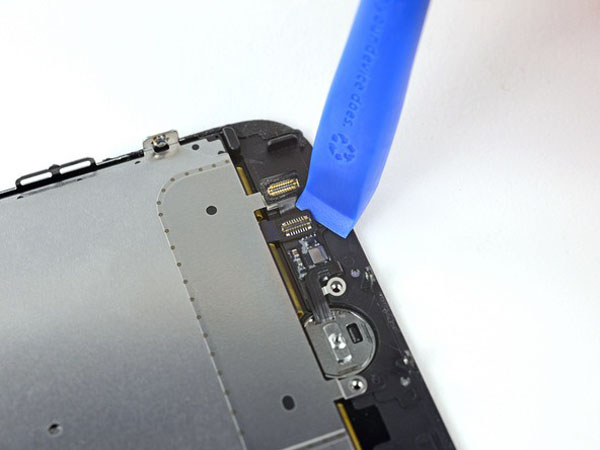

  • Pry dưới cạnh trái của đầu nối cáp nút home để ngắt kết nối khỏi ổ cắm.

!!! Nếu toàn bộ đầu nối bắt đầu lật lên mà không cần tách, hãy nhấn xuống cáp ở cạnh trên cùng của đầu nối bằng phẳng của spudger của bạn, đồng thời dò tìm cạnh trái của đầu nối. Cẩn thận không làm hỏng cáp hoặc đầu nối, hoặc bạn sẽ vô hiệu hóa vĩnh viễn cảm biến.

Bước 22:

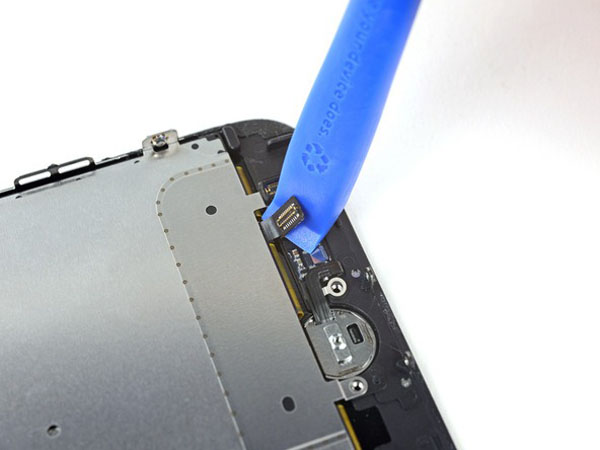

  • Cẩn thận nâng lên các kết nối cơ bản và di chuyển nó ra khỏi con đường của nhà / Touch ID cáp.

!!! Nó rất dễ dàng để làm hỏng iPhone của bạn trong bước này. Làm việc từ từ và chăm sóc nơi bạn nâng lên với công cụ của mình. Nếu bạn làm hỏng phần cứng Touch ID, nó chỉ có thể được thay thế bởi Apple.

  • Nếu đầu nối không dễ dàng nâng lên, hãy sử dụng máy sấy tóc hoặc iOpener để làm nóng và làm mềm chất kết dính đảm bảo đầu nối, sau đó thử lại.

!!! Đừng cố tháo rời đầu nối hoàn toàn – chỉ cần lật nhẹ lên một chút để cáp cảm biến home / Touch ID bên dưới có thể được tháo ra.

Bước 23:

Làm nóng khu vực xung quanh cảm biến home / Touch ID sẽ giúp làm mềm chất kết dính giữ cáp tinh tế của nó tại chỗ, làm cho nó dễ dàng hơn để loại bỏ an toàn.

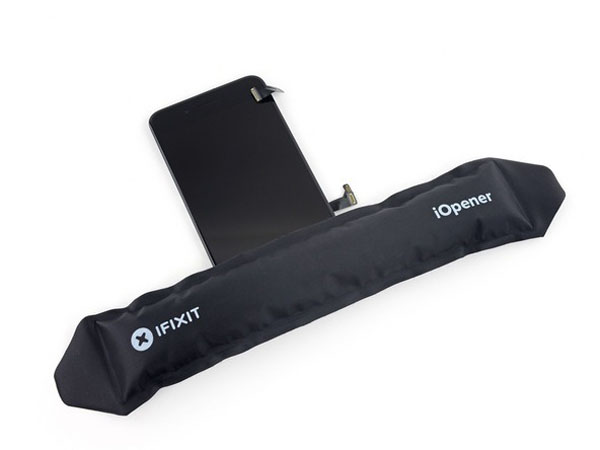

  • Lật cụm màn hình lên. Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của màn hình trong khoảng 90 giây để làm mềm chất kết dính bên dưới.

Bước 24:

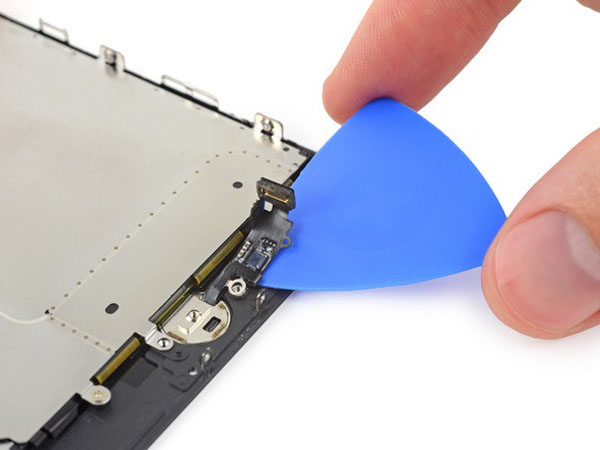

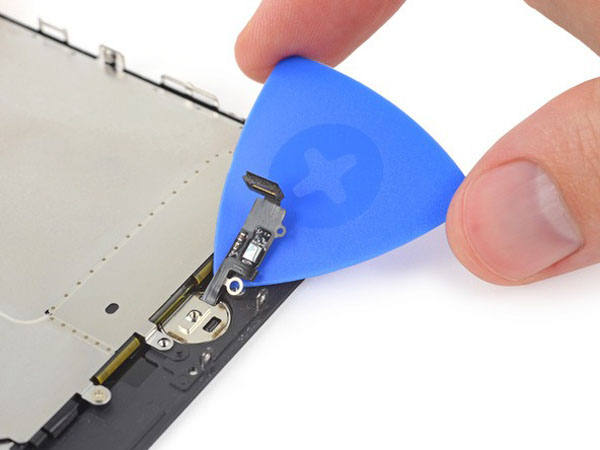

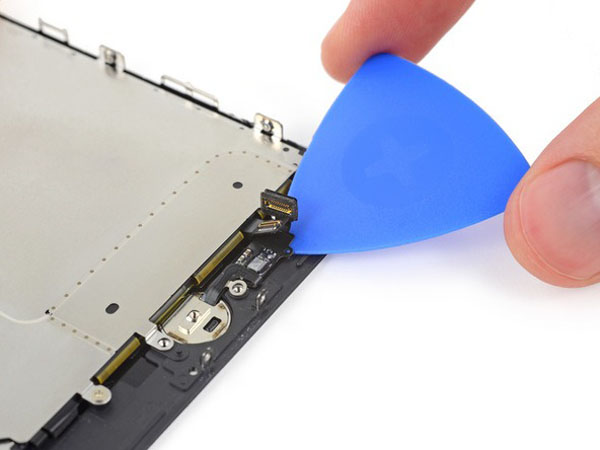

  • Sử dụng một lựa chọn mở để nhẹ nhàng tách chất kết dính giữ cáp cảm biến nhà / cảm ứng ID thành mặt sau của bảng điều khiển màn hình.

Bước 25:

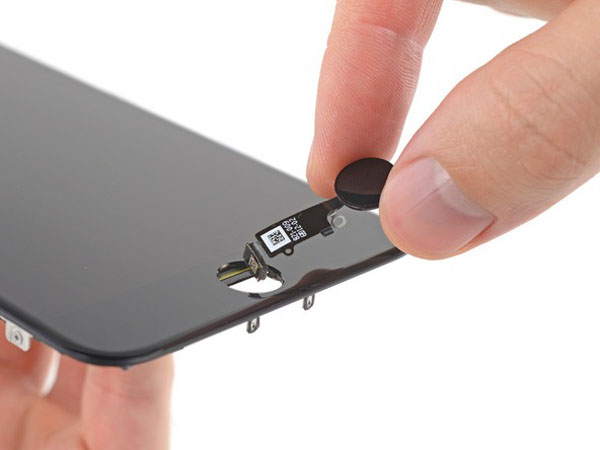

  • Tháo cụm cảm biến home / Touch ID bằng cách nhấc nó lên phía trước màn hình.

Để cài đặt lại, trước tiên hãy nạp cáp qua lỗ ở phía trước màn hình.

Phần thay thế của bạn có thể đi kèm với một vít Y000 bổ sung đã được cài đặt ngay Nút Home. Tháo vít không cần thiết để bạn có thể cài đặt lại giá đỡ nút trang chủ.
