Sử dụng hướng dẫn này để tháo và thay thế các camera sau kép trong iPhone 8 Plus. Lắp ráp camera phía sau bao gồm hai mô-đun riêng lẻ: một camera góc rộng và một camera tele.

Lưu ý: Hướng dẫn này hướng dẫn bạn tháo cáp hiển thị hoàn toàn và tháo cụm màn hình để truy cập tốt hơn camera phía sau — tuy nhiên, có thể tháo và thay thế camera sau bằng cáp hiển thị vẫn được kết nối. Người đọc nâng cao có thể bỏ qua ngắt kết nối màn hình để tiết kiệm thời gian, miễn là màn hình được hỗ trợ đúng cách và cáp màn hình không bị hỏng.

  • Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

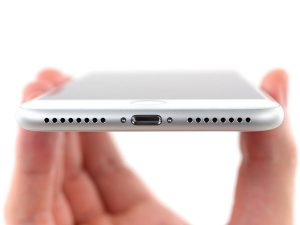

  • Tháo hai vít pentalobe 3,5 mm ra khỏi cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng 90 giây để làm mềm chất kết dính bên dưới.

Bước 3:

  • Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
  • Chèn một lựa chọn mở hoặc công cụ nâng mỏng khác một vài mm vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy áp dụng nhiều nhiệt hơn, và nhẹ nhàng đẩy màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn tạo đủ khoảng trống để chèn công cụ của bạn.

Bước 5:

  • Trượt lựa chọn của bạn xung quanh góc và lên cạnh trái của điện thoại, di chuyển về phía các nút điều khiển âm lượng và chuyển đổi im lặng, phá vỡ chất kết dính giữ màn hình tại chỗ.
  • Dừng gần góc trên bên trái của màn hình.

Bước 6:

  • Chèn lại công cụ của bạn ở góc dưới bên phải của iPhone và trượt nó quanh góc và lên phía bên phải của điện thoại để tách chất kết dính.

!!! Không chèn lựa chọn rất xa, hoặc bạn có thể làm hỏng cáp hiển thị dọc theo bên này của iPhone. Chỉ lắp một vài milimét hoặc khoảng chiều rộng của khung bezel màn hình.

Bước 7:

  • Nhẹ nhàng kéo lên cốc hút để nhấc mép dưới của màn hình lên.

!!! Không nâng màn hình lên hơn 15º hoặc bạn sẽ có nguy cơ bị rạn nứt hoặc rách cáp ribbon kết nối màn hình.

Bước 8:

  • Kéo trên nub nhỏ trên cốc hút để loại bỏ nó khỏi bảng điều khiển phía trước.

Bước 9:

  • Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 10:

  • Trượt cụm màn hình xuống một chút (tránh xa cạnh trên của điện thoại) để tắt các clip giữ nó vào vỏ phía sau.

Bước 11:

  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

  • Lean màn hình chống lại một cái gì đó để giữ cho nó được dựng lên trong khi bạn đang làm việc trên điện thoại.

Bước 12:

Tháo bốn vít Phillips (JIS) bảo đảm giá đỡ cáp hiển thị thấp hơn vào bảng logic, có độ dài sau:

  • Hai ốc vít 1,3 mm.
  • Một vít 1,4 mm.
  • Một vít 2.7 mm.

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

Bước 13:

  • Tháo khung cáp màn hình thấp hơn.

Bước 14:

  • Sử dụng điểm của một spudger để nâng đầu nối pin lên từ ổ cắm của nó trên bảng logic.
  • Uốn cáp nối một chút để ngăn không cho nó vô tình tiếp xúc với ổ cắm và cấp nguồn cho điện thoại trong khi sửa chữa.

Bước 15:

  • Sử dụng đầu của một spudger hoặc một móng tay để ngắt kết nối màn hình hiển thị lớn hơn thấp hơn bằng cách prying nó thẳng lên từ ổ cắm của nó.

Để đính kèm lại các đầu nối báo chí như thế này, nhấn xuống một bên cho đến khi nó khớp vào vị trí, sau đó lặp lại ở phía bên kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Bước 16:

  • Ngắt kết nối đầu nối cáp màn hình thấp thứ hai, ngay phía sau đầu nối cáp bạn đã ngắt kết nối ở bước trước.

Bước 17:

Tháo hai vít Y000 ba điểm bảo vệ giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

  • Một vít 1,0 mm.
  • Một vít 1,2 mm.

Bước 18:

  • Tháo khung bao gồm đầu nối cụm cảm biến của bảng điều khiển phía trước.

Bước 19:

  • Sử dụng đầu của một spudger hoặc một móng tay để ngắt kết nối đầu nối lắp ráp cảm biến bảng điều khiển phía trước từ ổ cắm của nó.

Bước 20:

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 21:

Tháo hai vít Y000 bảo đảm giá đỡ nắp đầu nối camera sau:

  • Một vít 1,4 mm.
  • Một vít 1,4 mm (không màu).

Vít này có xu hướng không bị thu hút bởi một tuốc nơ vít từ hóa. Đảm bảo cài đặt lại đúng vị trí — vít có từ hóa có thể gây nhiễu với la bàn.

Bước 22:

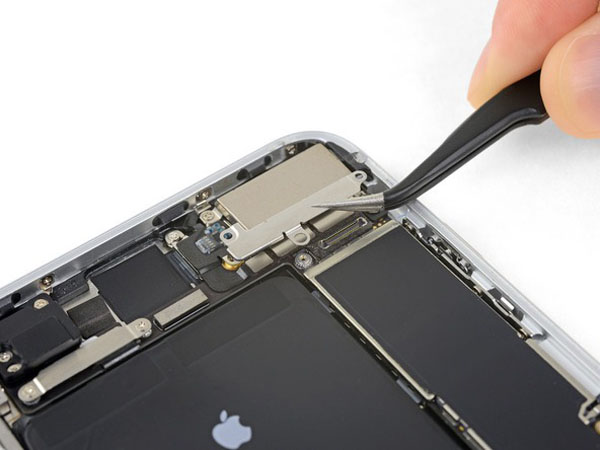

  • Tháo khung.

Bước 23:

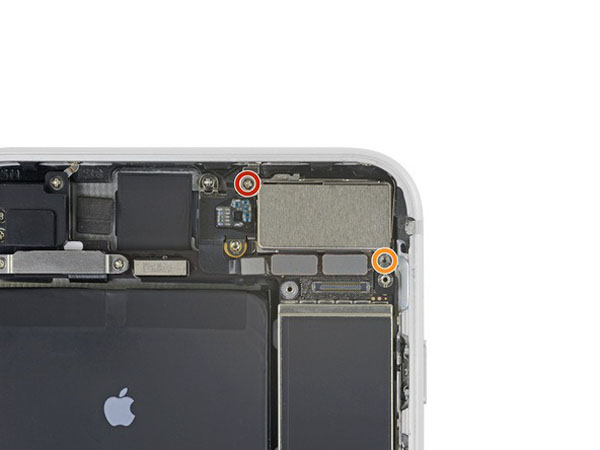

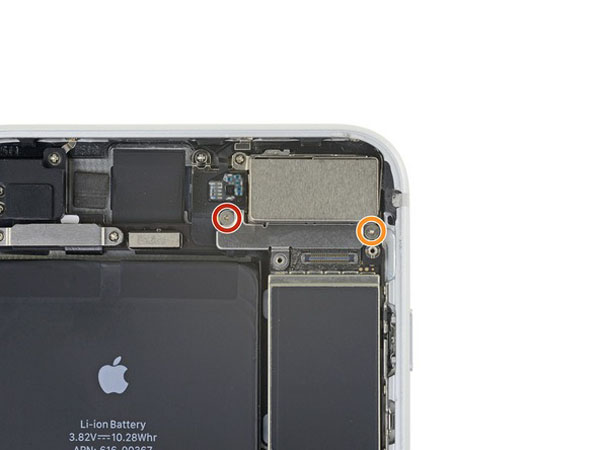

Tháo hai vít giữ tấm đậy mô-đun camera phía sau:

  • Một vít Phillips 1,8 mm.
  • Một vít standoff 2,7 mm (không màu).

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và thiệt hại các thành phần lân cận.

Bước 24:

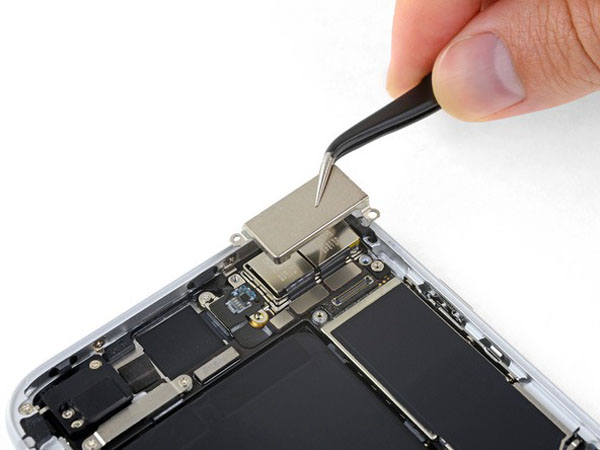

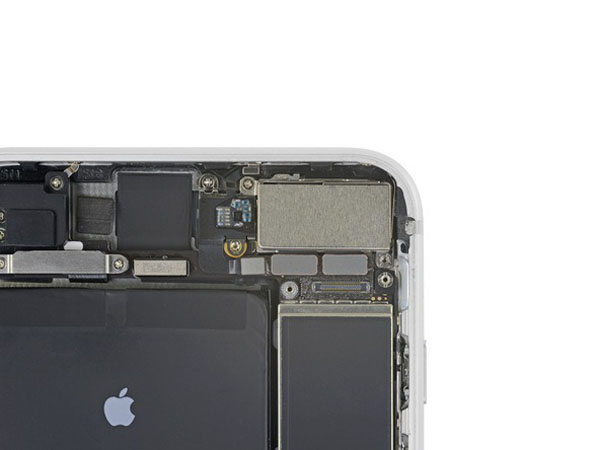

  • Tháo tấm che ra khỏi mô-đun camera phía sau.

Bước 25:

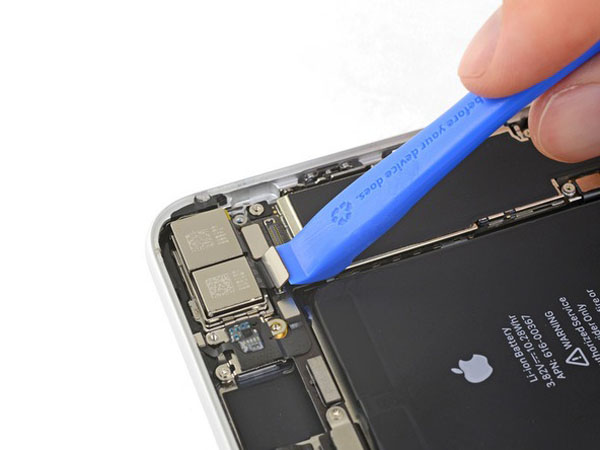

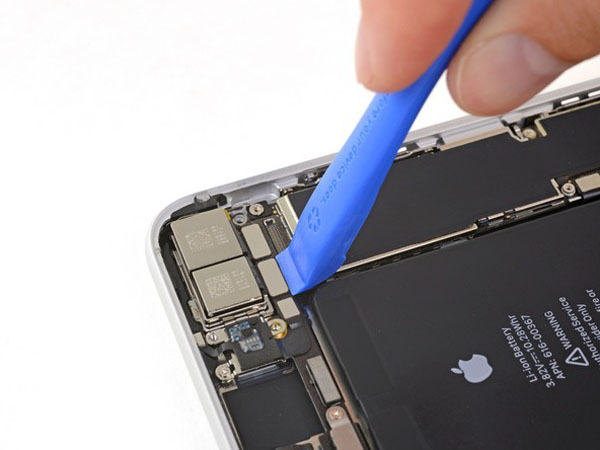

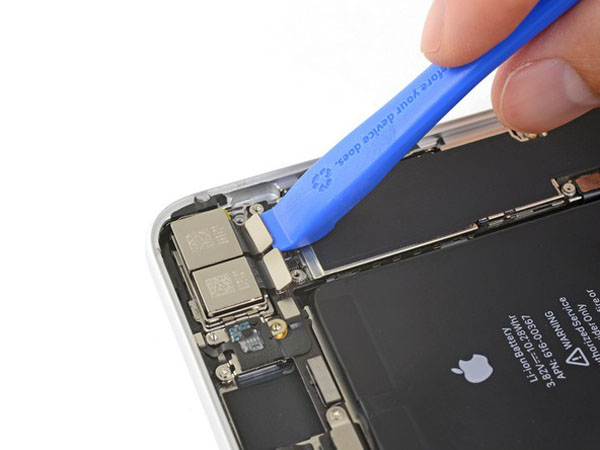

  • Sử dụng công cụ mở iFixit hoặc móng tay để ngắt kết nối hai đầu nối cáp camera bằng cách kéo chúng thẳng từ ổ cắm của chúng.

Bước 26:

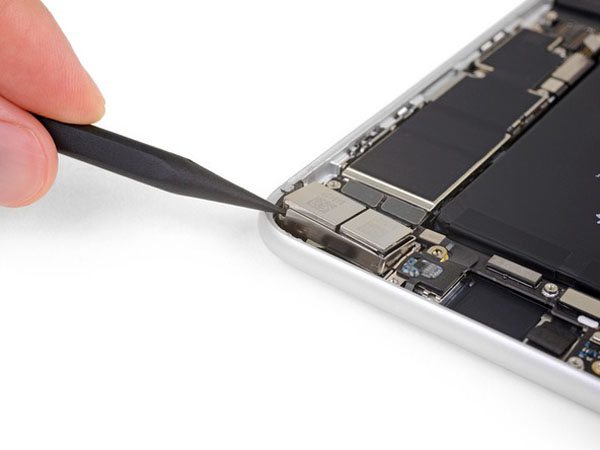

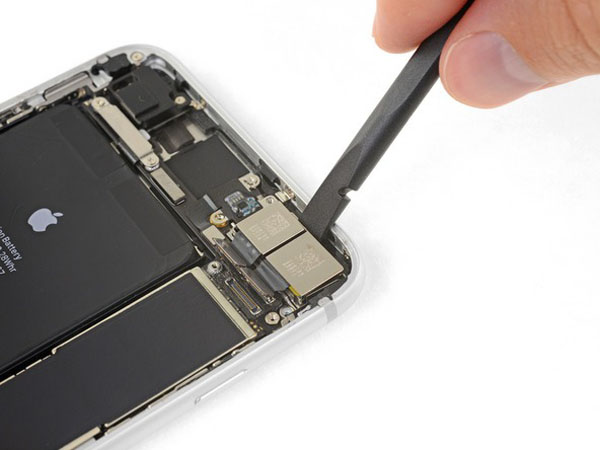

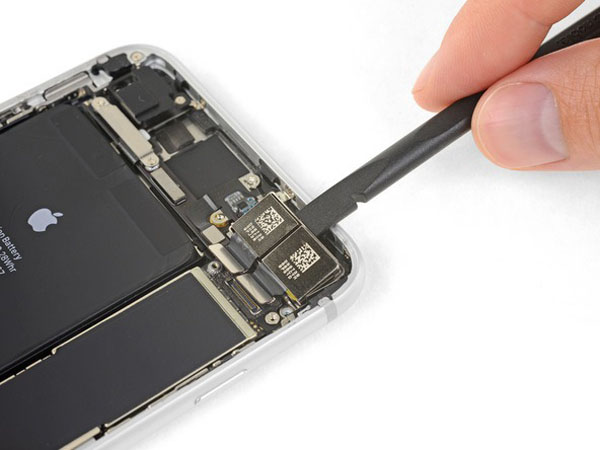

  • Sử dụng đầu phẳng của một spudger để nâng lên cụm máy ảnh phía sau từ cạnh trên của iPhone.

Nếu bạn gặp sự cố, hãy chuyển sang điểm của trình thu nhỏ và đẩy máy ảnh ra khỏi góc trên cùng bên phải của nó.

Bước 27:

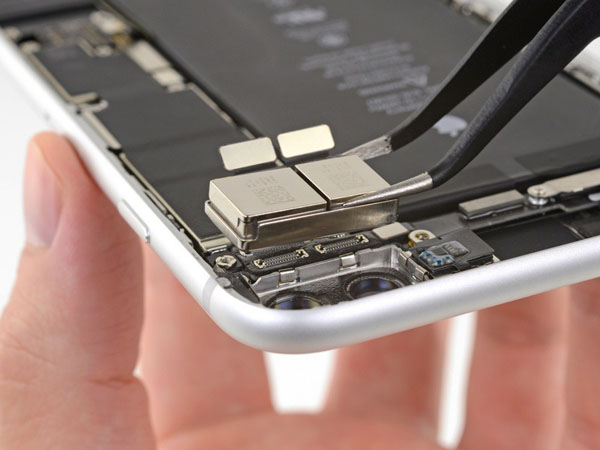

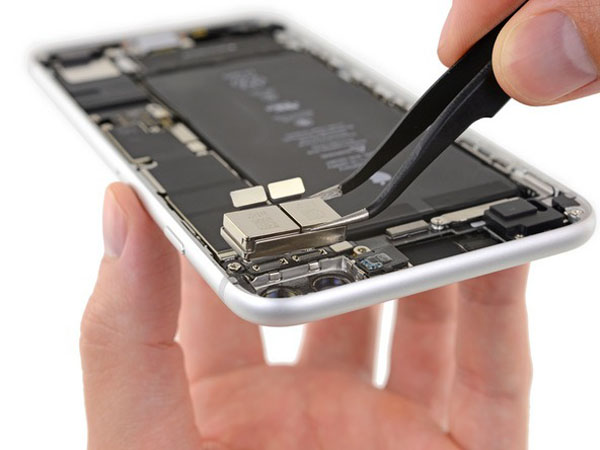

  • Tháo cụm máy ảnh phía sau.
