Mô tả

Sử dụng hướng dẫn này để hồi sinh iPhone 8 Plus của bạn bằng pin mới.

Hướng dẫn này hướng dẫn bạn tháo lắp ráp màn hình hoàn toàn; điều này nhằm mục đích ngăn chặn thiệt hại ngẫu nhiên cho cáp hiển thị. Nếu bạn cảm thấy thoải mái khi tháo pin mà không gây căng thẳng quá mức trên dây cáp màn hình, bạn có thể bỏ qua các bước để tháo màn hình. Ngoài ra, trong khi có thể tháo dải dính đảm bảo pin ngay sau khi bạn mở điện thoại, hướng dẫn này đề nghị trước tiên hãy tháo Động cơ Taptic. Làm như vậy làm giảm nguy cơ phá vỡ các dải dính thấp hơn một cách vô tình, hoặc bằng cách nhét chúng vào Động cơ Taptic, hoặc bằng cách kéo các dải ở góc quá mạnh.

Để có hiệu suất tối ưu sau khi hoàn thành hướng dẫn này, hiệu chỉnh pin mới được lắp đặt của bạn: Xả nó dưới 10%, sau đó sạc pin không bị gián đoạn đến 100%.

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

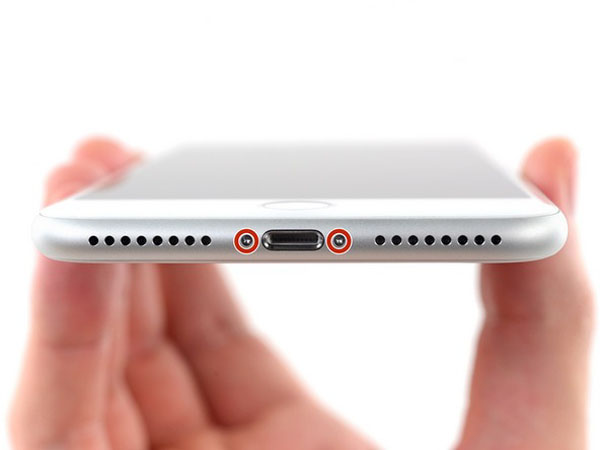

  • Tháo hai vít pentalobe 3,5 mm ra khỏi cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng 90 giây để làm mềm chất kết dính bên dưới.

Bước 3:

  • Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
  • Chèn một lựa chọn mở hoặc công cụ nâng mỏng khác một vài mm vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy áp dụng nhiều nhiệt hơn, và nhẹ nhàng đẩy màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn tạo đủ khoảng trống để chèn công cụ của bạn.

Bước 5:

  • Trượt lựa chọn của bạn xung quanh góc và lên cạnh trái của điện thoại, di chuyển về phía các nút điều khiển âm lượng và chuyển đổi im lặng, phá vỡ chất kết dính giữ màn hình tại chỗ.
  • Dừng gần góc trên bên trái của màn hình.

Bước 6:

  • Chèn lại công cụ của bạn ở góc dưới bên phải của iPhone và trượt nó quanh góc và lên phía bên phải của điện thoại để tách chất kết dính.

!!! Không chèn lựa chọn rất xa, hoặc bạn có thể làm hỏng cáp hiển thị dọc theo bên này của iPhone. Chỉ lắp một vài milimét hoặc khoảng chiều rộng của khung bezel màn hình.

Bước 7:

  • Nhẹ nhàng kéo lên cốc hút để nhấc mép dưới của màn hình lên.

!!! Không nâng màn hình lên hơn 15º hoặc bạn sẽ có nguy cơ bị rạn nứt hoặc rách cáp ribbon kết nối màn hình.

Bước 8:

  • Kéo trên nub nhỏ trên cốc hút để loại bỏ nó khỏi bảng điều khiển phía trước.

Bước 9:

  • Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 10:

  • Trượt cụm màn hình xuống một chút (tránh xa cạnh trên của điện thoại) để tắt các clip giữ nó vào vỏ phía sau.

Bước 11:

  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

  • Lean màn hình chống lại một cái gì đó để giữ cho nó được dựng lên trong khi bạn đang làm việc trên điện thoại.

Bước 12:

Tháo bốn vít Phillips (JIS) bảo đảm giá đỡ cáp hiển thị thấp hơn vào bảng logic, có độ dài sau:

  • Hai ốc vít 1,3 mm.
  • Một vít 1,4 mm.
  • Một vít 2.7 mm.

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

Bước 13:

  • Tháo khung cáp màn hình thấp hơn.

Bước 14:

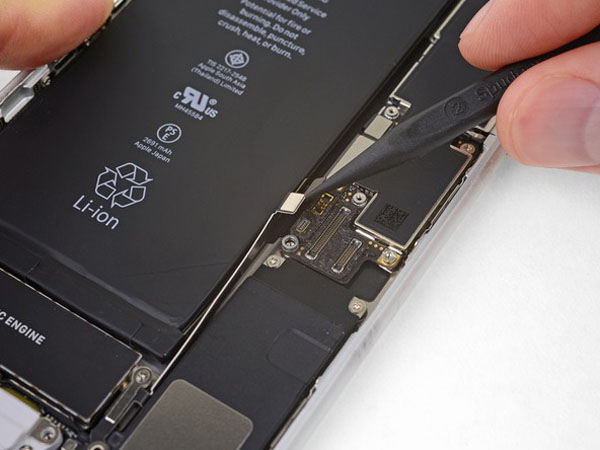

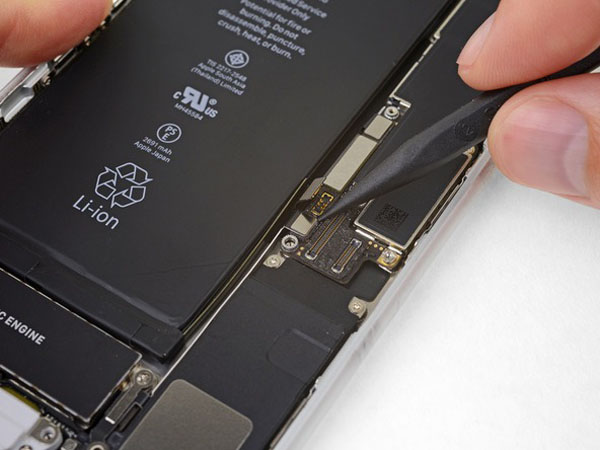

  • Sử dụng điểm của một spudger để nâng đầu nối pin lên từ ổ cắm của nó trên bảng logic.
  • Uốn cáp nối một chút để ngăn không cho nó vô tình tiếp xúc với ổ cắm và cấp nguồn cho điện thoại trong khi sửa chữa.

Bước 15:

  • Sử dụng đầu của một spudger hoặc một móng tay để ngắt kết nối màn hình hiển thị lớn hơn thấp hơn bằng cách prying nó thẳng lên từ ổ cắm của nó.

Để đính kèm lại các đầu nối báo chí như thế này, nhấn xuống một bên cho đến khi nó khớp vào vị trí, sau đó lặp lại ở phía bên kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Bước 16:

  • Ngắt kết nối đầu nối cáp màn hình thấp thứ hai, ngay phía sau đầu nối cáp bạn đã ngắt kết nối ở bước trước.

Bước 17:

Tháo hai vít Y000 ba điểm bảo vệ giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

  • Một vít 1,0 mm.
  • Một vít 1,2 mm.

Bước 18:

  • Tháo khung bao gồm đầu nối cụm cảm biến của bảng điều khiển phía trước.

Bước 19:

  • Sử dụng đầu của một spudger hoặc một móng tay để ngắt kết nối đầu nối lắp ráp cảm biến bảng điều khiển phía trước từ ổ cắm của nó.

Bước 20:

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 21:

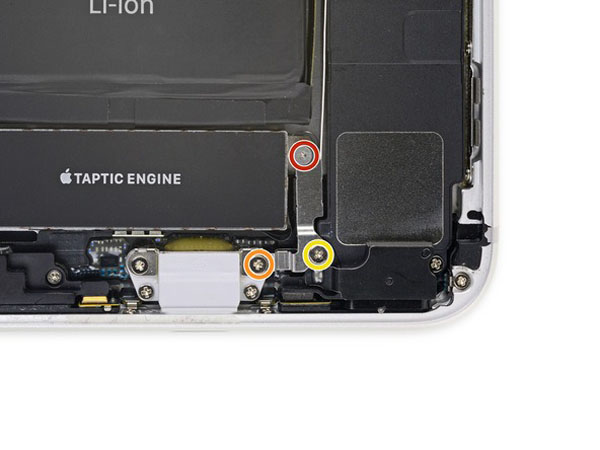

Tháo ba vít giữ khung hình chữ L bên cạnh Công cụ Taptic:

  • Một vít Y000 1,3 mm.
  • Một vít Phillips 2,6 mm.
  • Một vít Phillips 3,5 mm.

Bước 22:

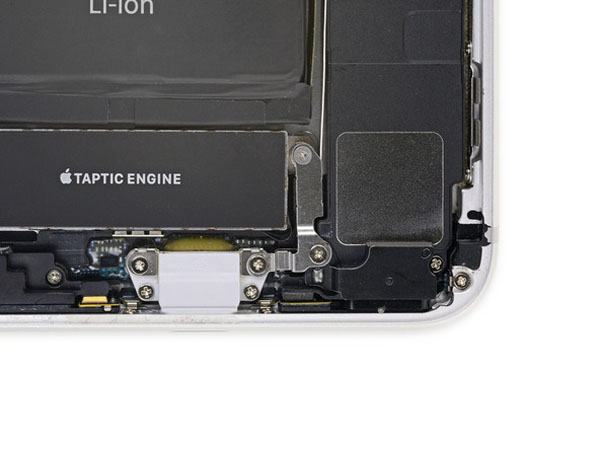

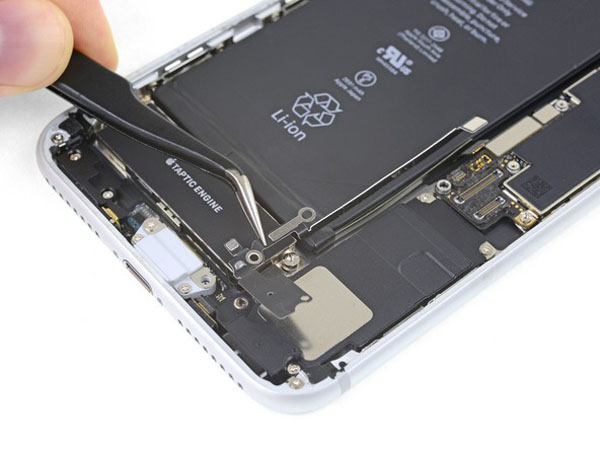

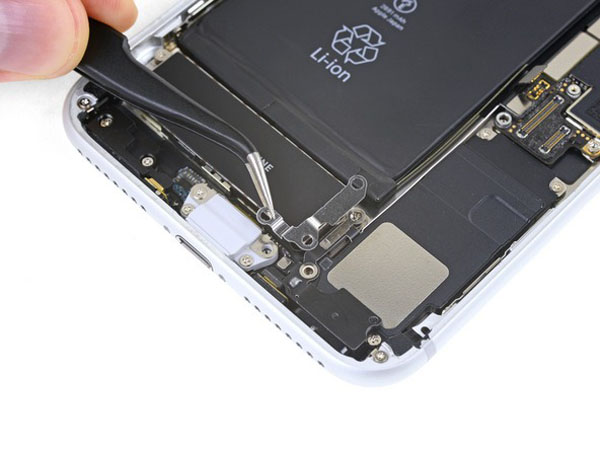

  • Tháo khung.

Bước 23:

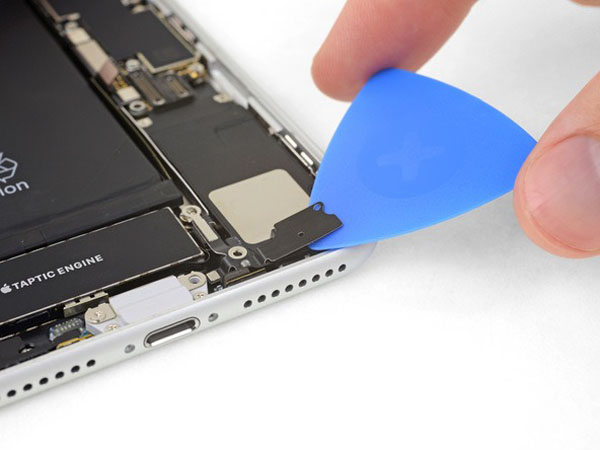

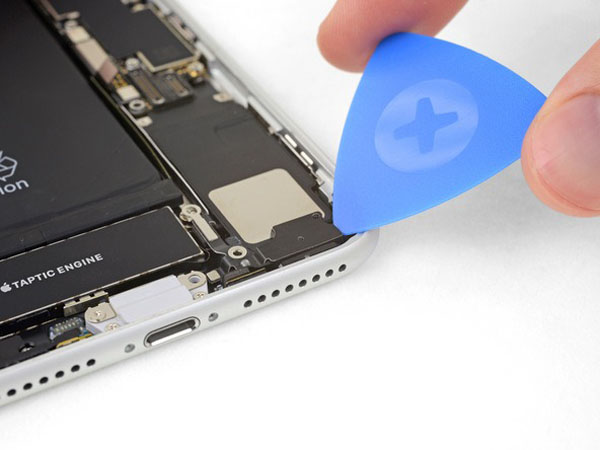

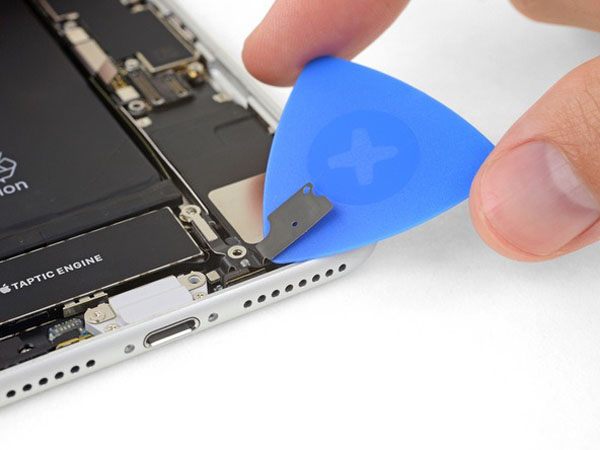

  • Sử dụng một lựa chọn mở để nhẹ nhàng tách riêng phần tôn của cáp ăng-ten flex từ bề mặt trên của loa.

Phần này của cáp flex được tôn trọng nhẹ nhàng tại chỗ. Nếu cần thiết, áp dụng một chút nhiệt từ một iOpener hoặc máy sấy tóc để làm mềm chất kết dính. Điều này giúp việc tách riêng (và tuân thủ lại) cáp flex một cách an toàn dễ dàng hơn.

Bước 24:

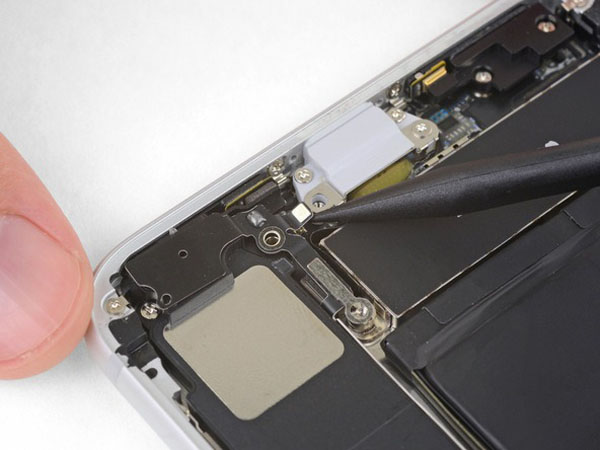

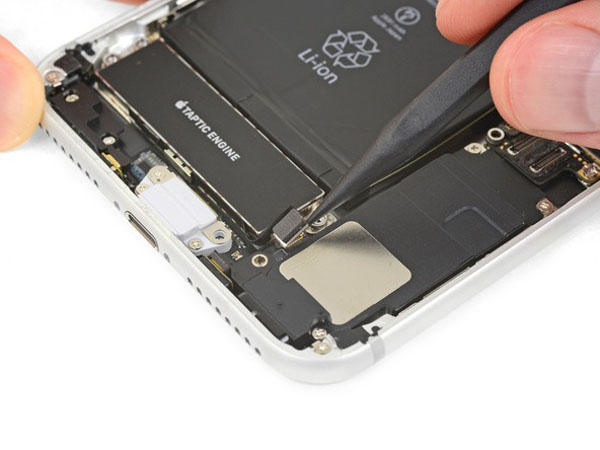

  • Sử dụng điểm của một spudger để nâng lên và ngắt kết nối cáp ăng-ten flex từ bảng logic.

Bước 25:

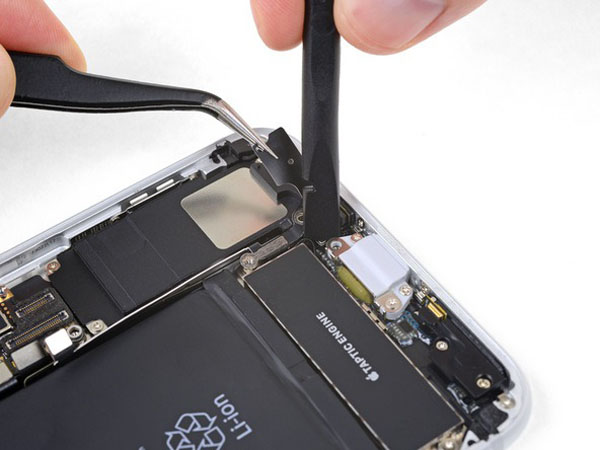

  • Sử dụng các điểm của spudger của bạn để nâng lên và ngắt kết nối đầu kia của cáp ăng-ten flex từ ổ cắm của nó, bên cạnh cổng Lightning.

Kết nối lại cáp này có thể phức tạp. Làm cho nó dễ dàng hơn bằng cách sử dụng nhíp của bạn để giữ cáp flex để kết nối phù hợp với ổ cắm của nó. Sau đó, ấn nhẹ vào đầu nối bằng phẳng của thanh gạt cho đến khi nó khớp vào vị trí.

Bước 26:

  • Tháo ăng-ten đa dạng Wi-Fi.

Bước 27:

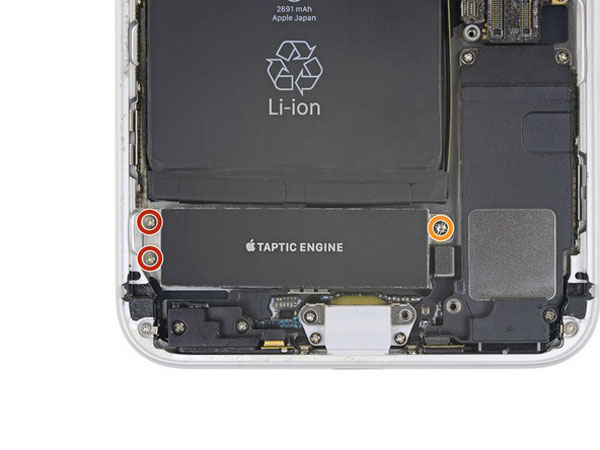

Tháo ba ốc vít bảo vệ Động cơ Taptic:

  • Hai vít Phillips 1,5 mm.
  • Một vít standoff 2,4 mm.

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

Bước 28:

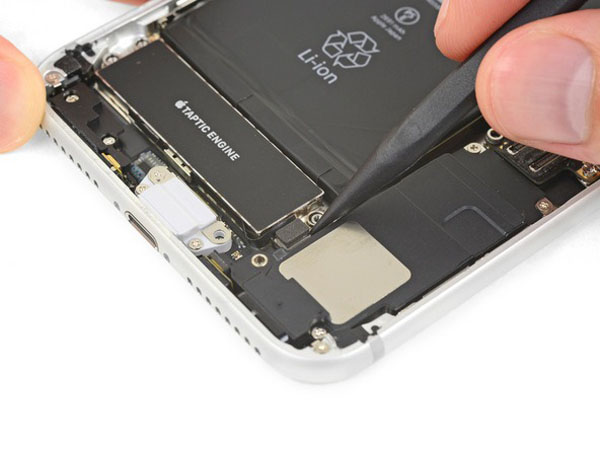

  • Sử dụng điểm của spudger của bạn để nâng lên và ngắt kết nối cáp Flex Công cụ Taptic.

Bước 29:

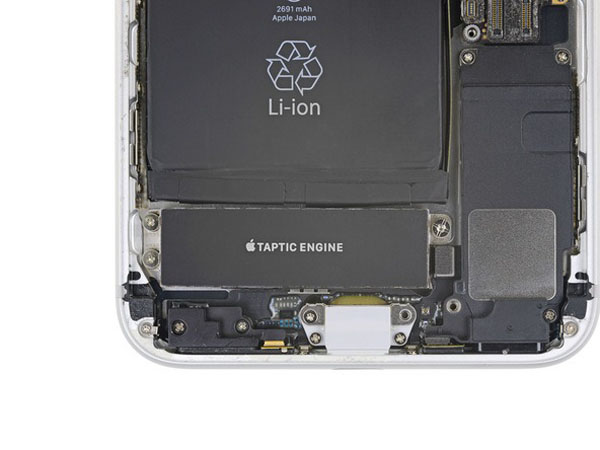

  • Loại bỏ Công cụ Taptic.

Bước 30:

Pin của iPhone 8 Plus được bảo đảm bằng bốn miếng keo nhả căng – hai ở đầu và hai ở phía dưới.

  • Mỗi miếng dán có một thẻ kéo màu đen ở cuối, được gắn nhẹ vào mặt trước của pin.

Bước 31:

  • Lột vỏ thẻ keo dính đầu tiên từ cạnh dưới cùng bên phải của pin.

!!! Nếu có thể, hãy sử dụng móng tay hoặc nhíp cùn. Cẩn thận đừng chọc pin bằng bất kỳ dụng cụ sắc bén nào.

Bước 32:

!!! Cố gắng giữ các dải dính phẳng và không bị rách trong quá trình này; dải xoắn hoặc nhăn sẽ dính lại với nhau và phá vỡ thay vì kéo ra sạch.

!!! Ngoài ra, không nhấn xuống pin khi bạn kéo các dải. Nhấn vào pin tạo ra các điểm áp lực có thể snag và phá vỡ các chất kết dính.

  • Từ từ kéo một thẻ dính pin ra khỏi pin, về phía dưới cùng của iPhone.
  • Kéo đều đặn, duy trì độ căng liên tục trên dải cho đến khi nó trượt ra từ giữa pin và vỏ phía sau. Để có kết quả tốt nhất, hãy kéo dải ở góc thấp nhất có thể, mà không bị vướng vào bất kỳ thành phần nào khác của iPhone.

Dải sẽ kéo dài nhiều lần độ dài ban đầu của nó. Tiếp tục kéo và lấy lại dải gần pin nếu cần.

  • Nếu các tab dính pin bị vỡ trong quá trình loại bỏ, hãy sử dụng ngón tay hoặc nhíp cùn để lấy lại độ dài còn lại của keo dính và tiếp tục kéo.

!!! Nếu bất kỳ dải băng dính nào bị vỡ bên dưới pin và không thể lấy ra được, hãy thử gỡ bỏ các dải còn lại và sau đó tiến hành theo hướng dẫn bên dưới.

Bước 33:

  • Lặp lại các bước trên để loại bỏ ba dải dính còn lại.

!!! Hãy chắc chắn để giữ pin khi bạn loại bỏ dải cuối cùng, hoặc nó có thể chạy ra khỏi iPhone bất ngờ.

  • Nếu bạn đã loại bỏ tất cả các dải dính thành công, hãy bỏ qua bước tiếp theo.

!!! Nếu bất kỳ dải băng dính nào bị vỡ bên dưới pin và không thể lấy được, hãy tiếp tục với bước tiếp theo bên dưới.

Bước 34:

  • Nếu bất kỳ dải băng dính nào bị vỡ và pin vẫn bị kẹt ở vỏ phía sau, hãy chuẩn bị iOpener hoặc sử dụng máy sấy tóc để làm nóng vỏ sau phía sau pin. Điều này sẽ giúp làm mềm chất kết dính.

!!! Đun nóng iPhone cho đến khi vỏ phía sau hơi quá nóng để chạm vào thoải mái. Đừng quá nóng iPhone, hoặc bạn có thể vô tình kích hoạt pin.

  • Lật iPhone trở lại và tạo một sợi dây mạnh (chẳng hạn như chỉ tơ nha khoa hoặc chiều dài dây đàn guitar mỏng) bên dưới pin.
  • Kéo chuỗi từ bên này sang bên kia trong một chuyển động cưa dọc theo chiều dài của pin để tách keo. Không làm biến dạng hoặc làm hỏng pin.
  • Để bảo vệ ngón tay của bạn, đeo găng tay hoặc quấn dây kết thúc xung quanh một công cụ (chẳng hạn như hai tay cầm tuốc nơ vít được hiển thị trong hình ảnh).

!!! Để bảo vệ ngón tay của bạn, đeo găng tay hoặc quấn dây kết thúc xung quanh một công cụ (chẳng hạn như hai tay cầm tuốc nơ vít được hiển thị trong hình ảnh).

Bước 35:

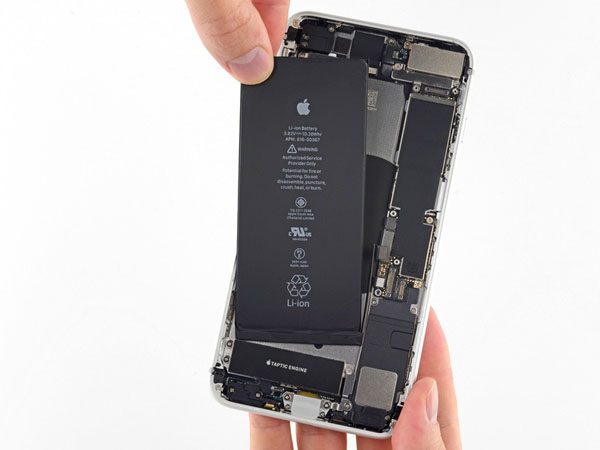

  • Tháo pin ra khỏi iPhone.

Nếu pin thay thế của bạn được đặt trong tay áo bằng nhựa, hãy trượt ra và tháo tay áo ra trước khi lắp đặt.

  • Khi lắp pin, tham khảo hướng dẫn này để thay thế các dải dính của pin.
  • Thực hiện khởi động lại lực sau khi lắp ráp lại. Điều này có thể ngăn chặn một số vấn đề và đơn giản hóa xử lý sự cố.
