Mô tả

Làm theo hướng dẫn này để thay thế camera trước và cáp cảm biến cho iPhone của bạn 8. Lắp ráp này bao gồm micrô, camera trước, cảm biến tiệm cận và cảm biến ánh sáng xung quanh.

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

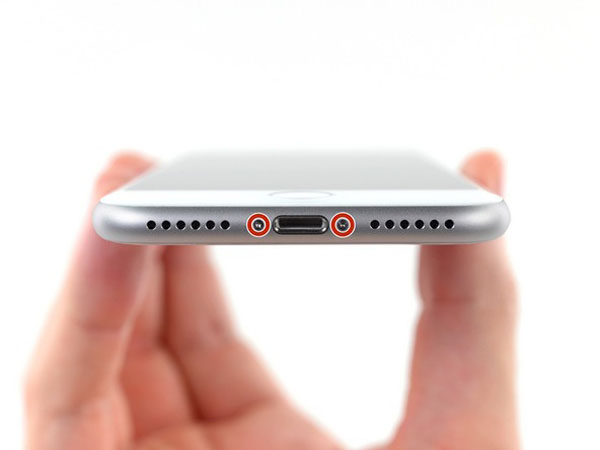

  • Tháo hai vít pentalobe 3,5 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

  • Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

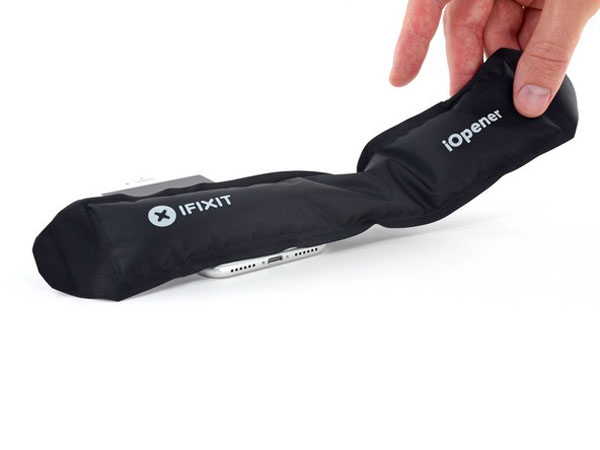

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của điện thoại trong khoảng 90 giây để làm mềm chất kết dính bên dưới.

Bước 3:

  • Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
  • Chèn một lựa chọn mở vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể.Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy áp dụng nhiều nhiệt hơn, và nhẹ nhàng đẩy màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn tạo đủ khoảng trống để chèn công cụ của bạn.

Bước 5:

  • Trượt phần mở ở phía bên trái của điện thoại bắt đầu từ cạnh dưới và di chuyển về phía các nút điều khiển âm lượng và nút chuyển im lặng, phá vỡ lớp chất kết dính giữ màn hình tại chỗ.
  • Dừng gần góc trên bên trái của màn hình.

!!! Không cố gắng nâng cạnh trên của màn hình cách xa vỏ phía sau, vì nó được giữ cố định bằng các kẹp nhựa có thể bị vỡ.

Bước 6:

  • Chèn lại công cụ của bạn ở góc dưới bên phải của iPhone và trượt nó quanh góc và lên phía bên phải của điện thoại để tách chất kết dính.

!!! Không chèn lựa chọn rất xa, hoặc bạn có thể làm hỏng cáp hiển thị dọc theo bên này của iPhone. Chỉ lắp một vài milimét hoặc khoảng chiều rộng của khung bezel màn hình.



Bước 7:

  • Nhẹ nhàng kéo lên cốc hút để nhấc mép dưới của màn hình lên.

!!! Không nâng màn hình lên hơn 15º hoặc bạn sẽ có nguy cơ bị rạn nứt hoặc rách cáp ribbon kết nối màn hình.

  • Kéo trên nub nhỏ trên cốc hút để loại bỏ nó khỏi bảng điều khiển phía trước.

Bước 8:

  • Trượt một lựa chọn mở bên dưới màn hình xung quanh góc trên cùng bên trái và dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 9:

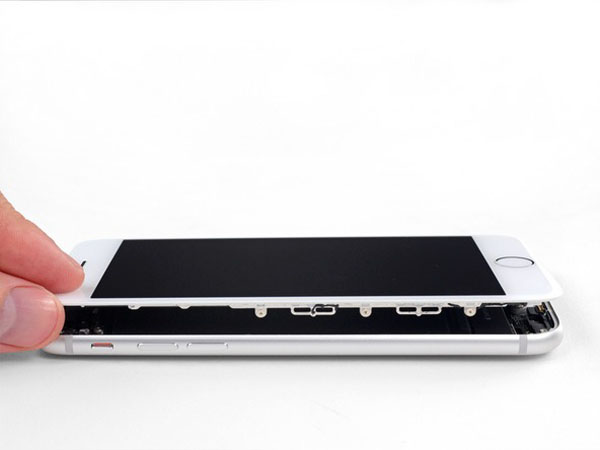

  • Trượt cụm màn hình xuống một chút (tránh xa cạnh trên của điện thoại) để tắt các clip giữ nó vào vỏ phía sau.

Bước 10:

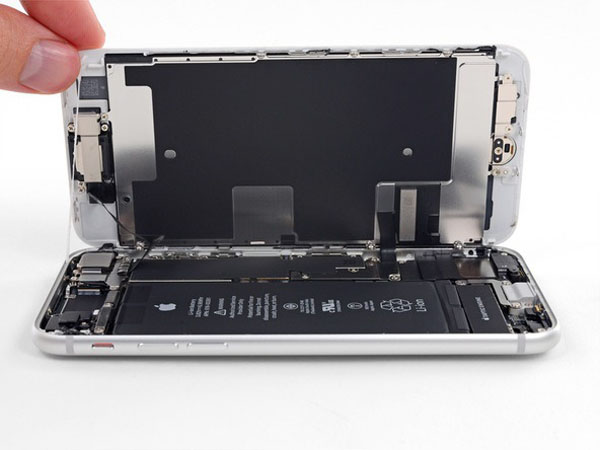

  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

  • Lean màn hình chống lại một cái gì đó để giữ cho nó được dựng lên trong khi bạn đang làm việc trên điện thoại.

Bước 11:

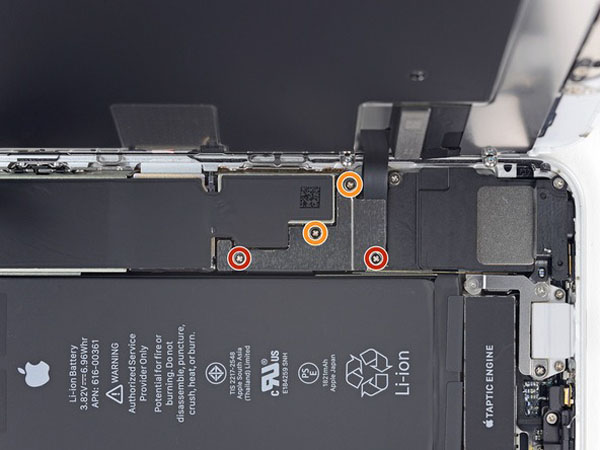

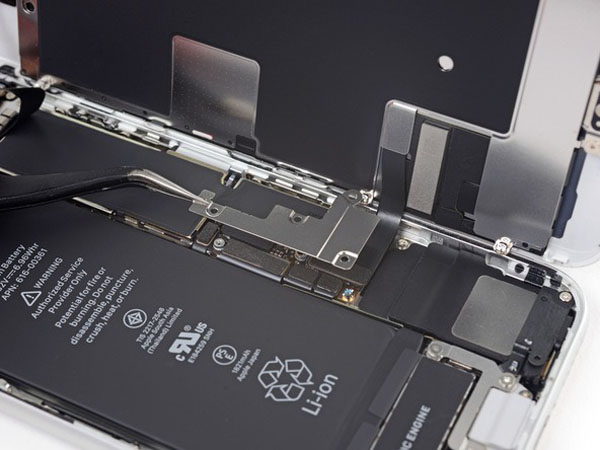

Tháo bốn vít Phillips đảm bảo khung cáp hiển thị thấp hơn vào bảng logic, có độ dài sau:

  • Hai ốc vít 1,3 mm
  • Hai ốc vít 2,8 mm

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

  • Tháo khung.

Bước 12:

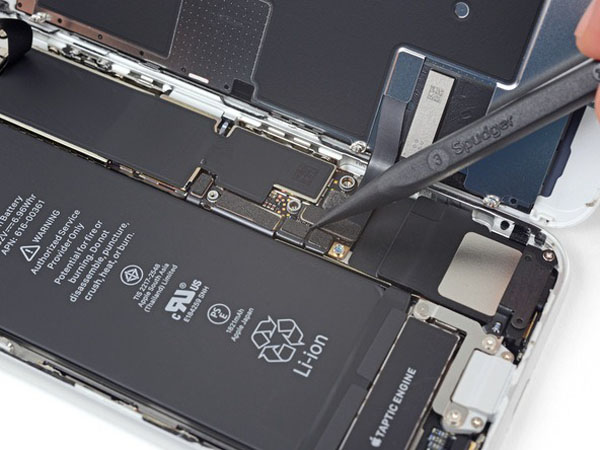

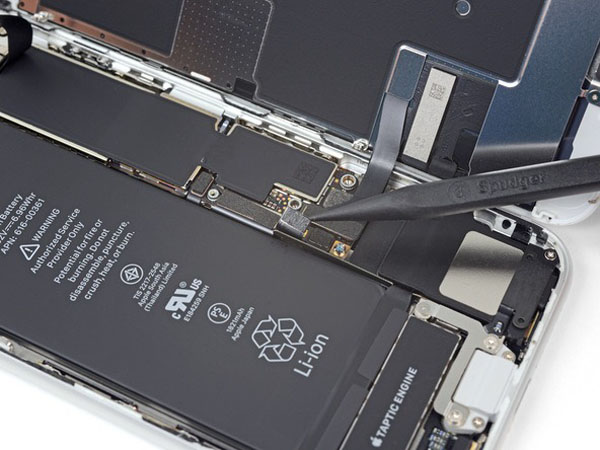

  • Sử dụng điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trong bảng logic.
  • Uốn cáp đầu nối pin ra xa bảng logic để ngăn không cho nó vô tình tiếp xúc với ổ cắm và cấp nguồn cho điện thoại trong khi sửa chữa.

Bước 13:

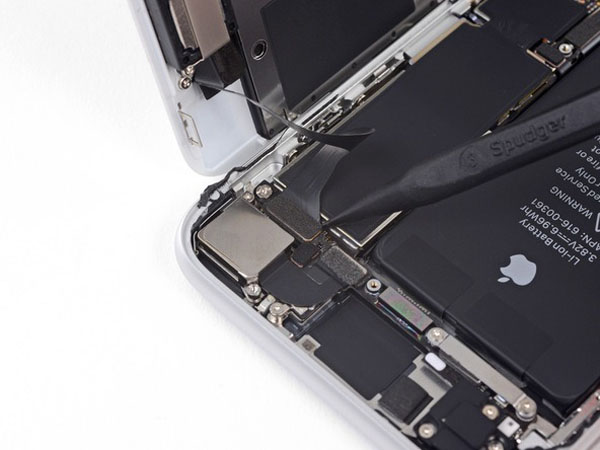

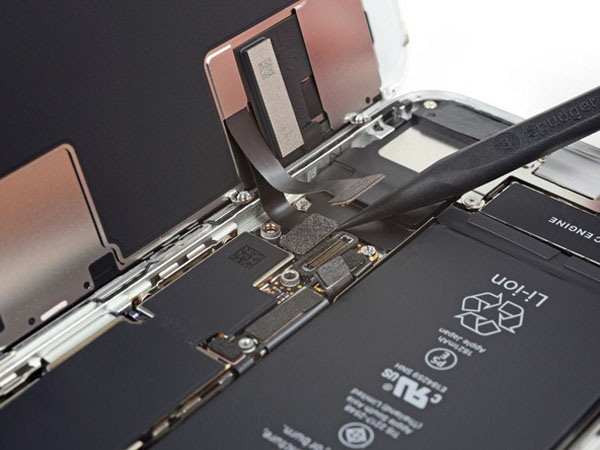

  • Sử dụng điểm của một spudger để nâng đầu nối hiển thị thấp hơn ra khỏi ổ cắm của nó.

Để đính kèm lại các đầu nối báo chí như thế này, nhấn xuống một bên cho đến khi nó khớp vào vị trí, sau đó lặp lại ở phía bên kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Bước 14:

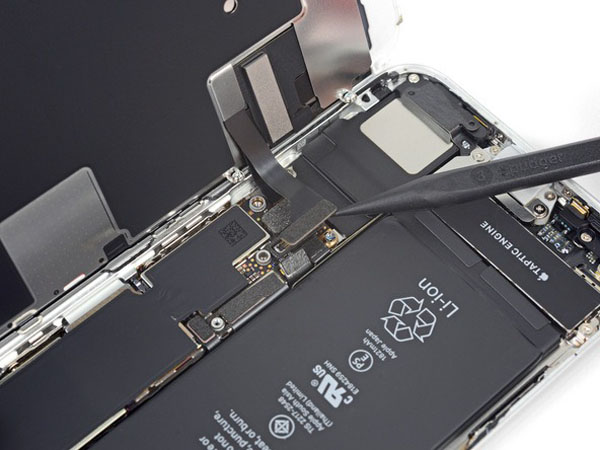

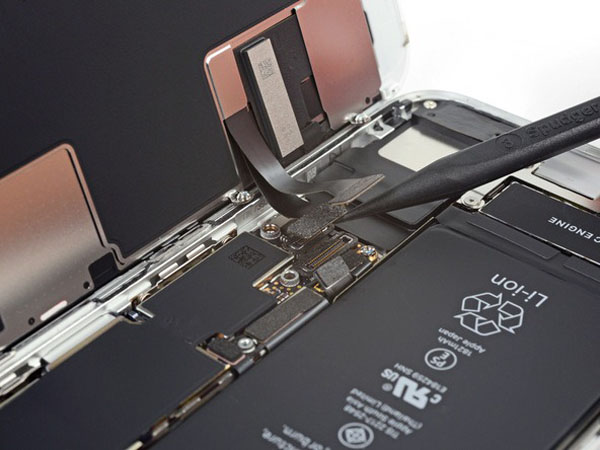

  • Sử dụng điểm của một spudger để ngắt kết nối cáp hiển thị thứ hai thấp hơn.

Bước 15:

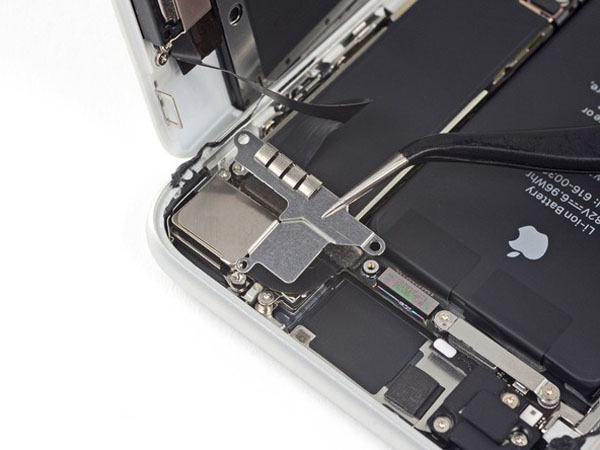

  • Tháo ba vít Phillips 1,3 mm bảo đảm giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước.
  • Tháo khung.

Bước 16:

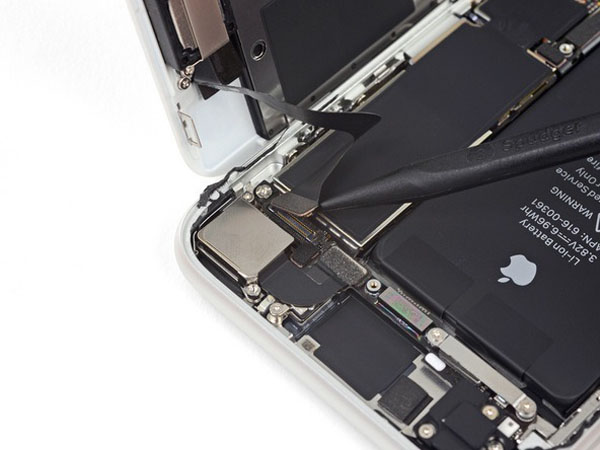

  • Sử dụng điểm của một spudger để ngắt kết nối đầu nối bộ cảm biến của bảng điều khiển phía trước.

Bước 17:

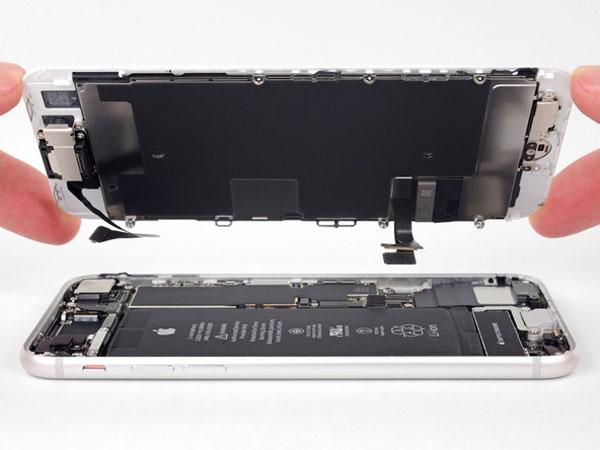

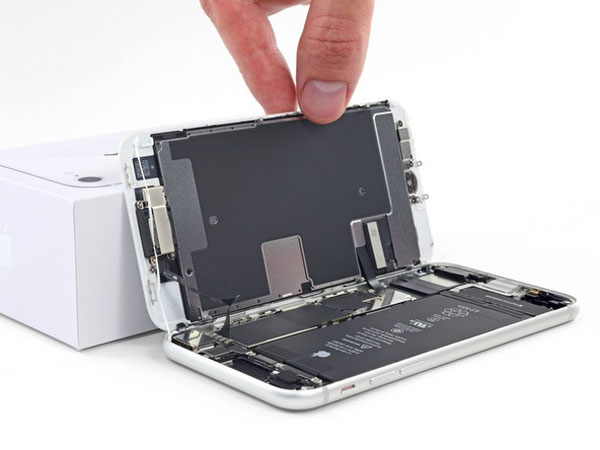

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 18:

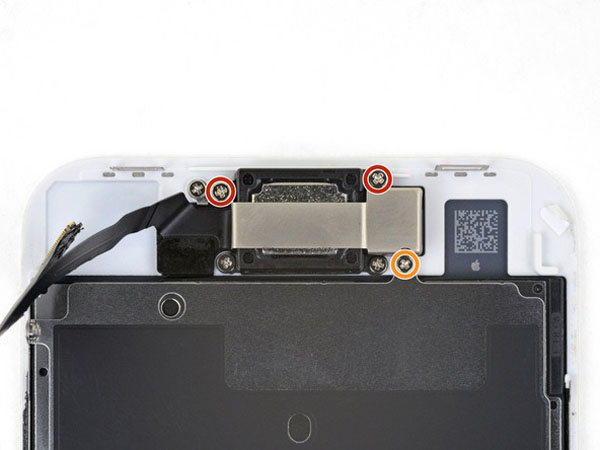

Tháo ba vít Phillips đảm bảo giá đỡ tai nghe vào bảng phía trước:

  • Hai ốc vít 2,6 mm.
  • Một vít 1,8 mm.

Bước 19:

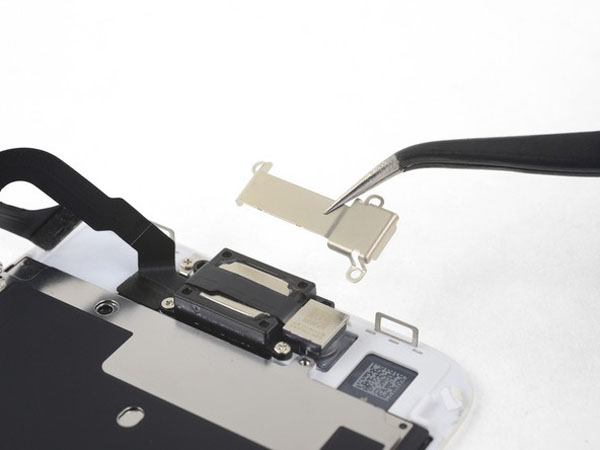

  • Tháo khung loa tai nghe.

Bước 20:

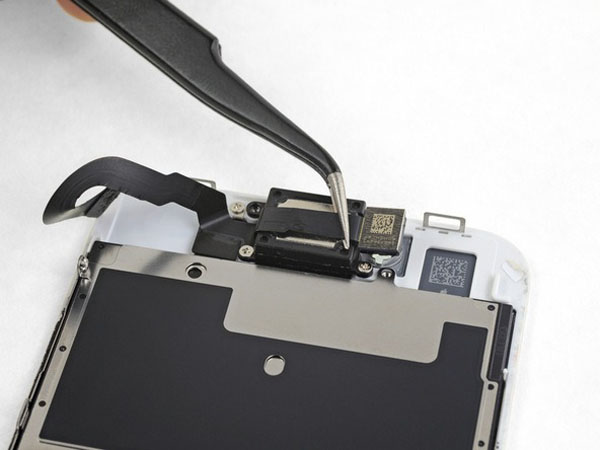

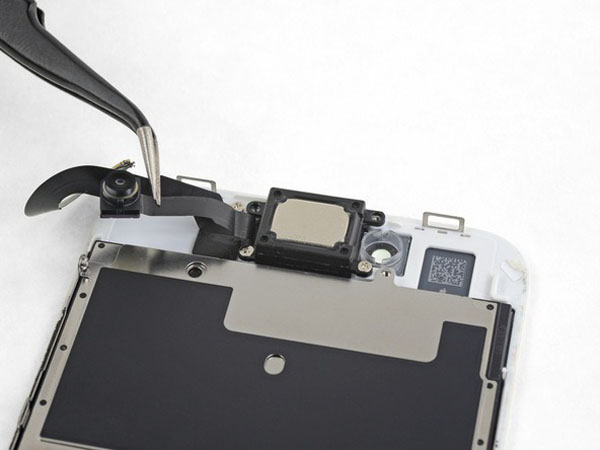

  • Nhấc máy ảnh mặt trước lên khỏi ổ cắm của nó và vung nó ra khỏi đường.

Bước 21:

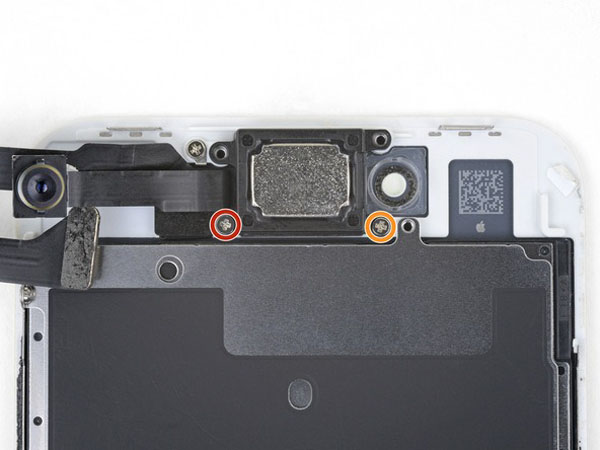

Tháo hai vít Phillips đảm bảo loa tai nghe vào bảng phía trước:

  • Một vít 1,8 mm.
  • Một vít 2,3 mm.

Bước 22:

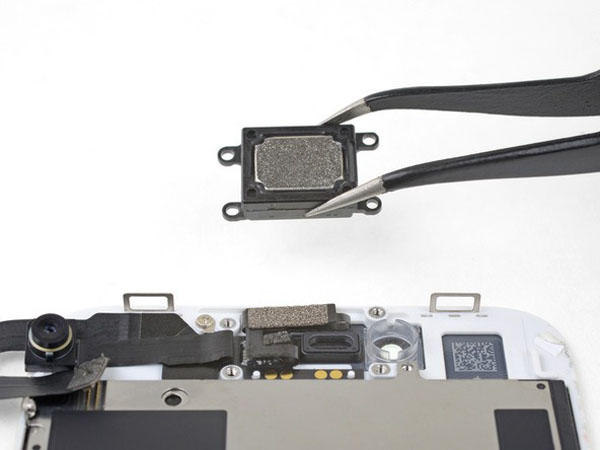

  • Tháo loa tai nghe.

Bước 23:

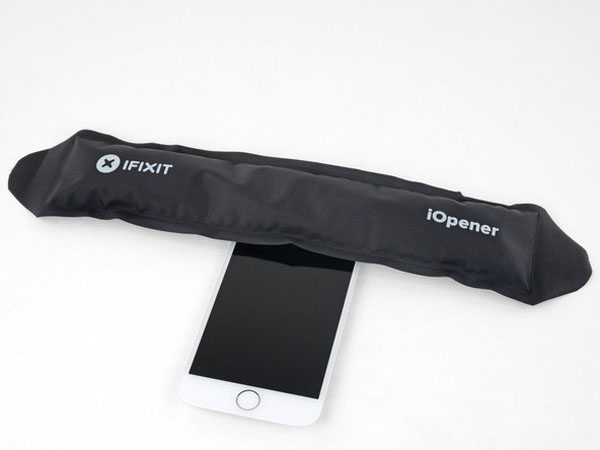

  • Đun nóng một iOpener và áp dụng nó vào cạnh trên của màn hình để làm mềm chất kết dính giữ camera phía trước và lắp ráp cảm biến tại chỗ.

Đợi khoảng hai phút trước khi chuyển sang bước tiếp theo để làm mềm chất kết dính.

Bước 24:

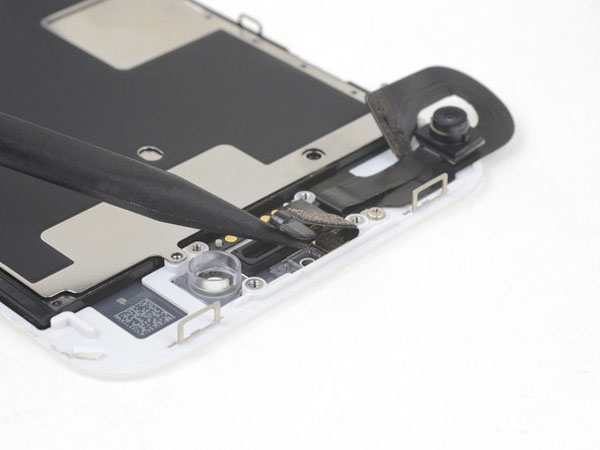

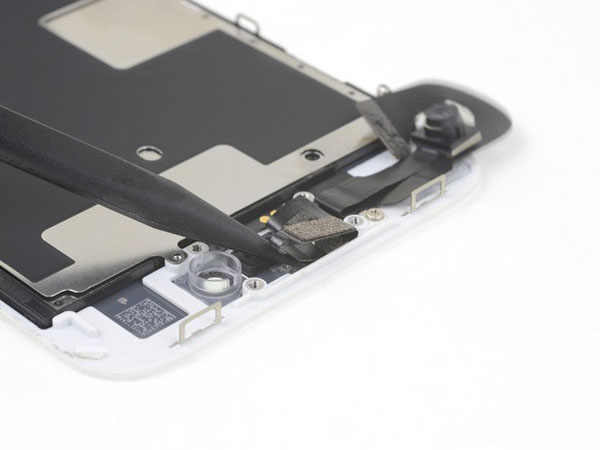

  • Sử dụng các điểm của một spudger để nhẹ nhàng nâng cảm biến khoảng cách ra khỏi hốc của nó trên bảng điều khiển phía trước.

!!! Hãy thử để có được công cụ của bạn tất cả các cách dưới cảm biến để nâng nó ra khỏi nhựa rõ ràng bên dưới. Nếu bạn chỉ nâng cáp chống lại, cảm biến có thể tách ra khỏi cụm cáp và sẽ cần thay thế. Tuy nhiên, nếu bạn thay thế cụm cảm biến / cáp thì điều đó cũng không thành vấn đề.

Bước 25:

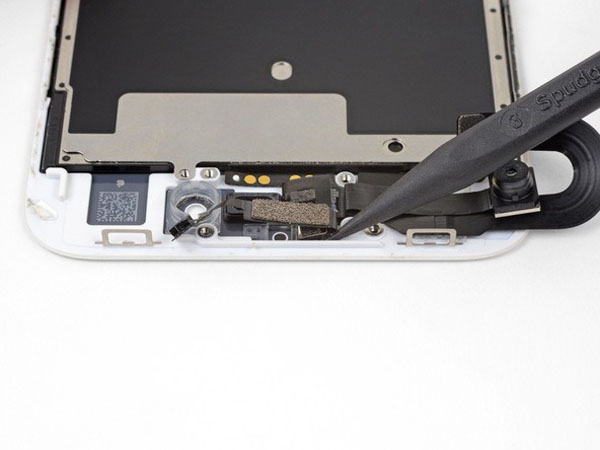

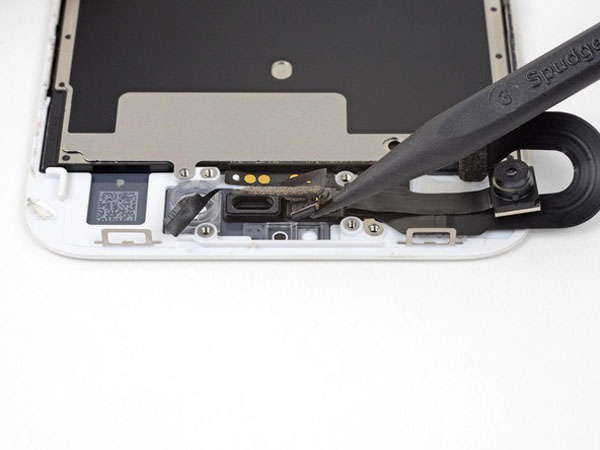

  • Trượt đầu của một thanh chắn bên dưới cáp flex cảm biến ánh sáng xung quanh và nhấc cảm biến ra khỏi vỏ.

Bước 26:

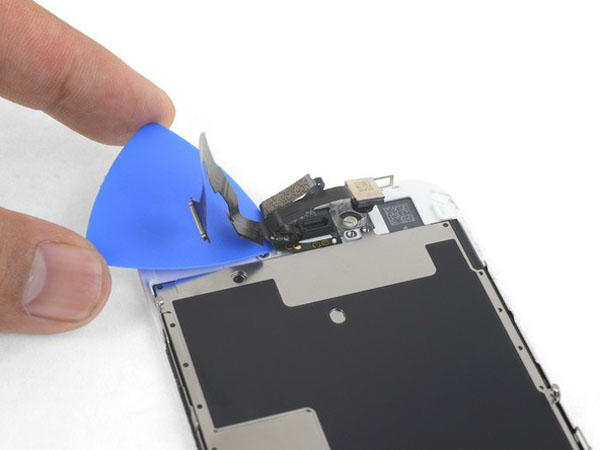

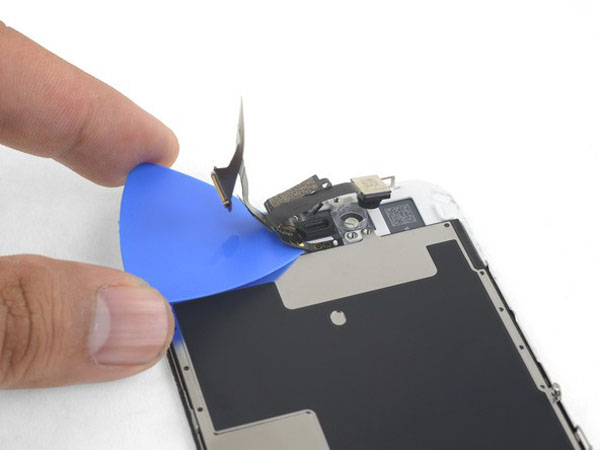

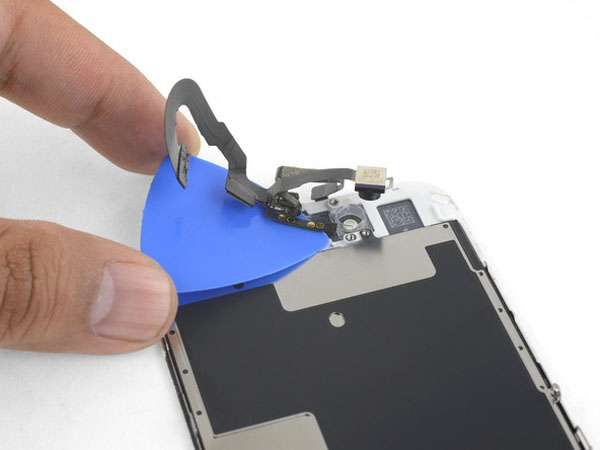

  • Trượt một lựa chọn mở bên dưới cụm cáp camera phía trước, tách chất kết dính giữ máy ảnh và cáp cảm biến.

Bước 27:

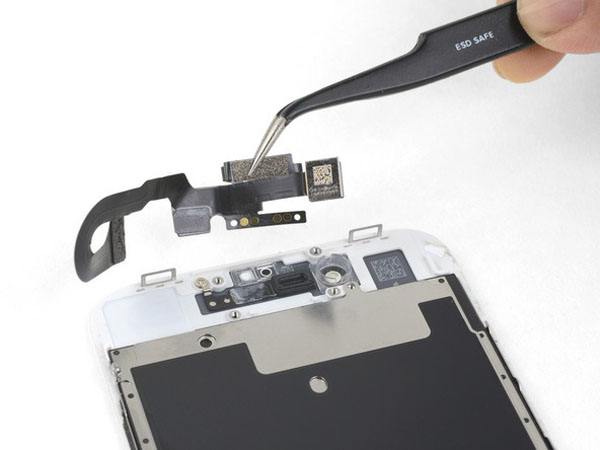

  • Tháo camera trước và cáp cảm biến.
