iPhone 8 – Thay thế tổ hợp hiển thị

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

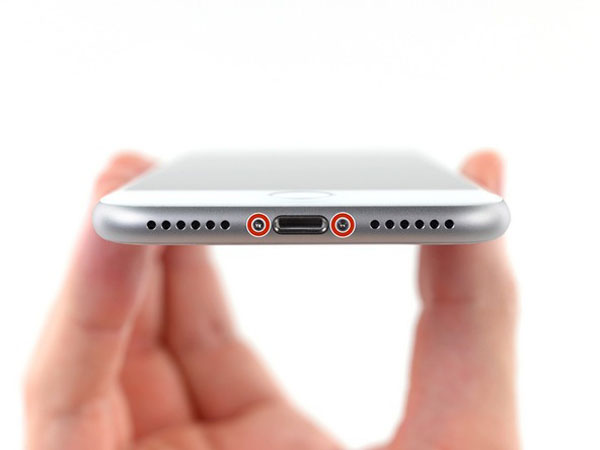

• Tháo hai vít pentalobe 3,5 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

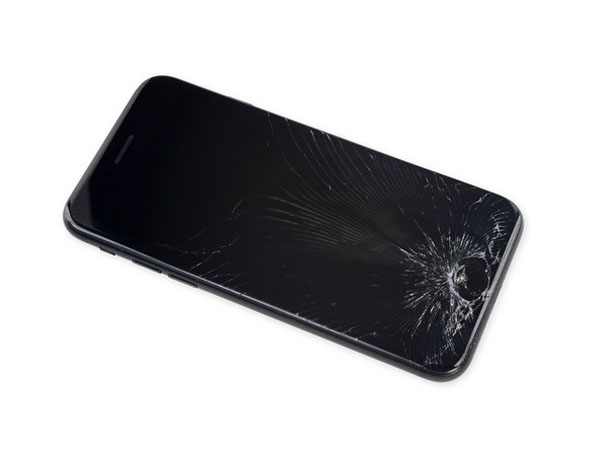

• Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.

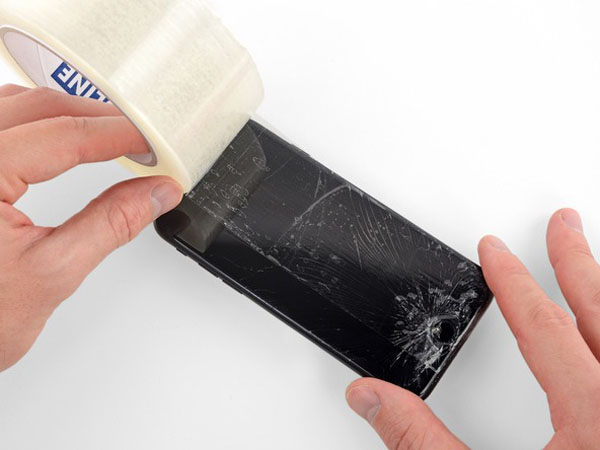

• Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

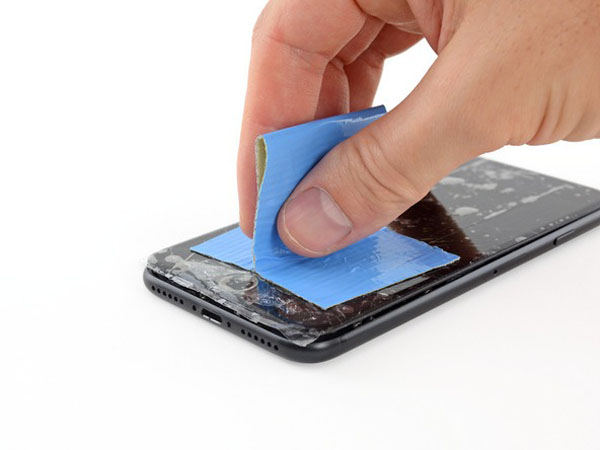

• Nếu kính vỡ làm cho việc hút một cốc hút dính trong vài bước tiếp theo, hãy thử gấp một miếng băng mạnh (như băng keo) vào tay cầm và nâng màn hình lên.

• Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

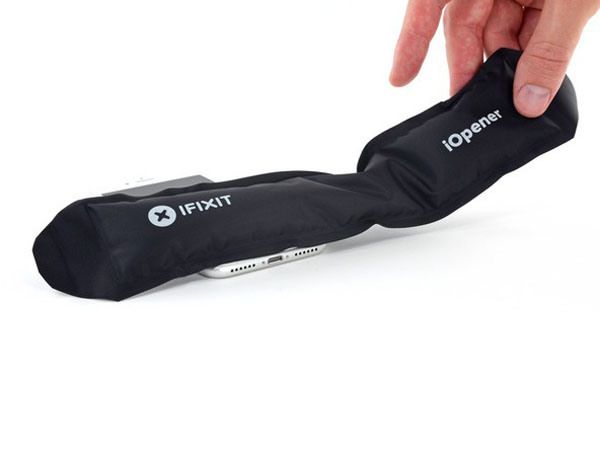

• Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của điện thoại trong khoảng 90 giây để làm mềm chất kết dính bên dưới.

• Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

• Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
• Chèn một lựa chọn mở vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể.Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy áp dụng nhiều nhiệt hơn, và nhẹ nhàng đẩy màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn tạo đủ khoảng trống để chèn công cụ của bạn.

• Trượt phần mở ở phía bên trái của điện thoại bắt đầu từ cạnh dưới và di chuyển về phía các nút điều khiển âm lượng và nút chuyển im lặng, phá vỡ lớp chất kết dính giữ màn hình tại chỗ.
• Dừng gần góc trên bên trái của màn hình.

!!! Không cố gắng nâng cạnh trên của màn hình cách xa vỏ phía sau, vì nó được giữ cố định bằng các kẹp nhựa có thể bị vỡ.

• Chèn lại công cụ của bạn ở góc dưới bên phải của iPhone và trượt nó quanh góc và lên phía bên phải của điện thoại để tách chất kết dính.

!!! Không chèn lựa chọn rất xa, hoặc bạn có thể làm hỏng cáp hiển thị dọc theo bên này của iPhone. Chỉ lắp một vài milimét hoặc khoảng chiều rộng của khung bezel màn hình.

• Nhẹ nhàng kéo lên cốc hút để nhấc mép dưới của màn hình lên.

!!! Không nâng màn hình lên hơn 15º hoặc bạn sẽ có nguy cơ bị rạn nứt hoặc rách cáp ribbon kết nối màn hình.

• Kéo trên nub nhỏ trên cốc hút để loại bỏ nó khỏi bảng điều khiển phía trước.

• Trượt một lựa chọn mở bên dưới màn hình xung quanh góc trên cùng bên trái và dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

• Trượt cụm màn hình xuống một chút (tránh xa cạnh trên của điện thoại) để tắt các clip giữ nó vào vỏ phía sau.

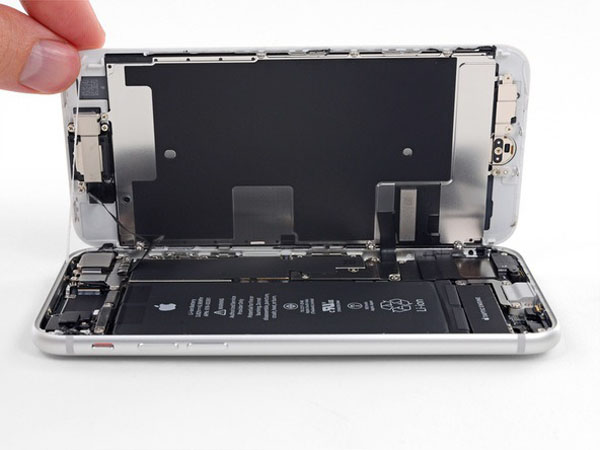

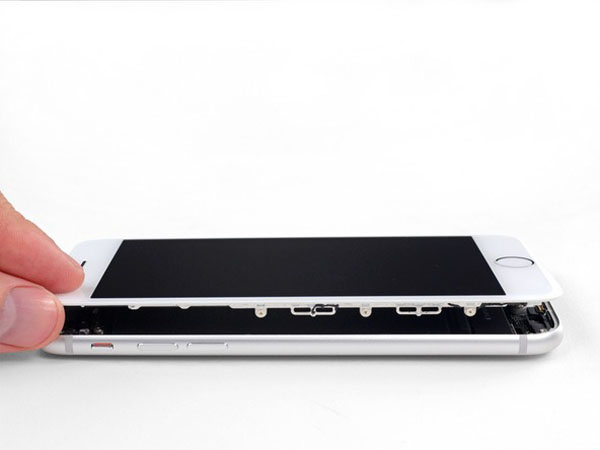

• Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

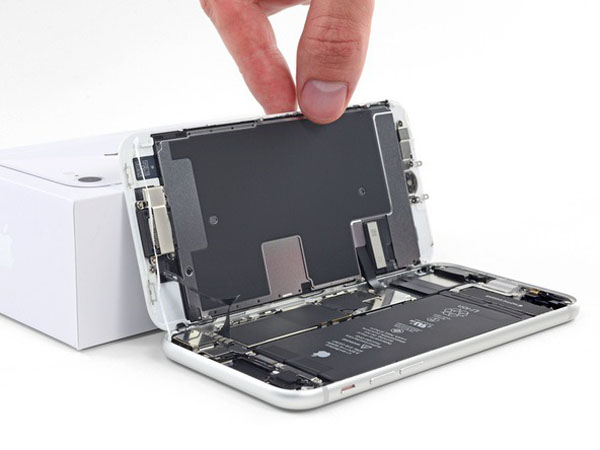

• Lean màn hình chống lại một cái gì đó để giữ cho nó được dựng lên trong khi bạn đang làm việc trên điện thoại.

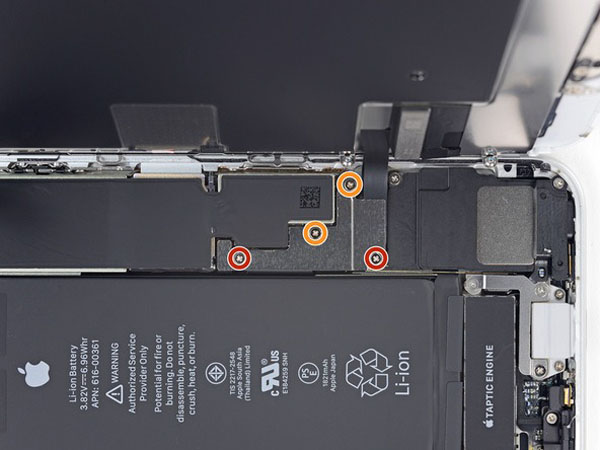

Tháo bốn vít Phillips đảm bảo khung cáp hiển thị thấp hơn vào bảng logic, có độ dài sau:

• Hai ốc vít 1,3 mm
• Hai ốc vít 2,8 mm

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

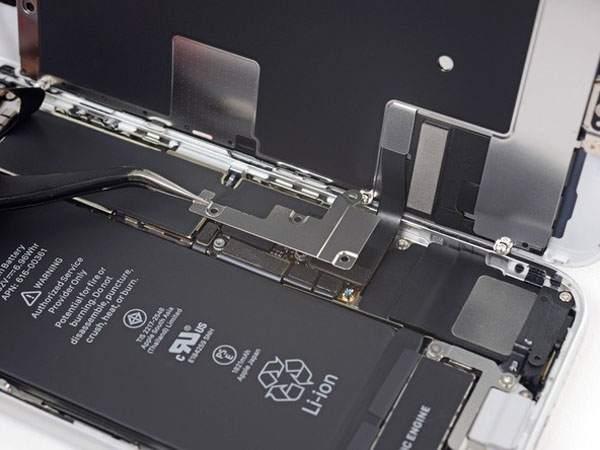

• Tháo khung.

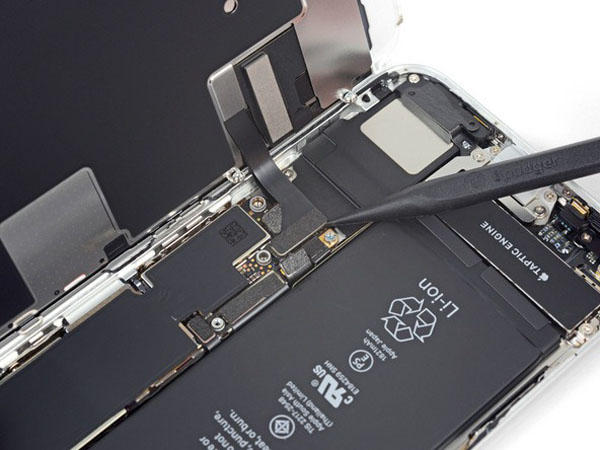

• Sử dụng điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trong bảng logic.
• Uốn cáp đầu nối pin ra xa bảng logic để ngăn không cho nó vô tình tiếp xúc với ổ cắm và cấp nguồn cho điện thoại trong khi sửa chữa.

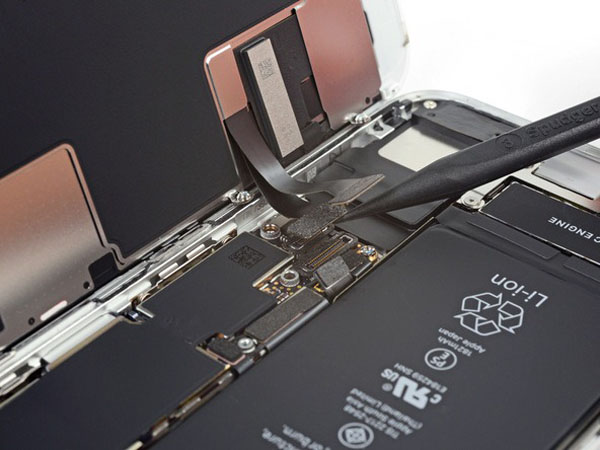

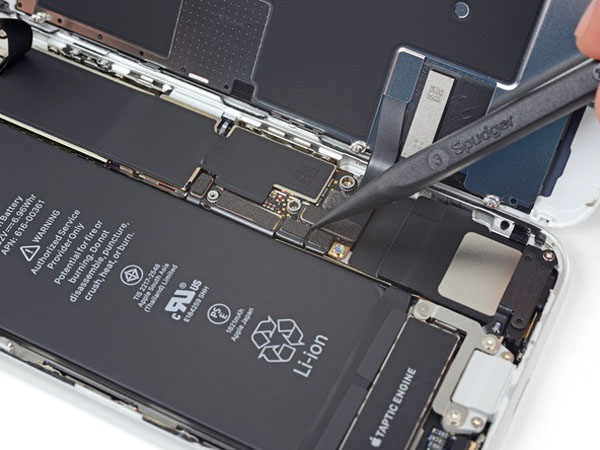

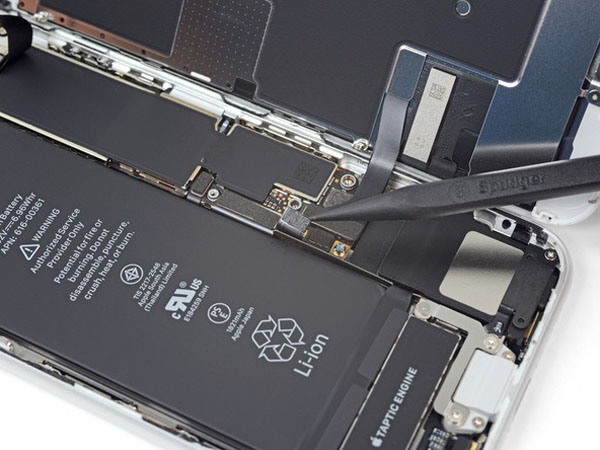

• Sử dụng điểm của một spudger để nâng đầu nối hiển thị thấp hơn ra khỏi ổ cắm của nó.

Để đính kèm lại các đầu nối báo chí như thế này, nhấn xuống một bên cho đến khi nó khớp vào vị trí, sau đó lặp lại ở phía bên kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

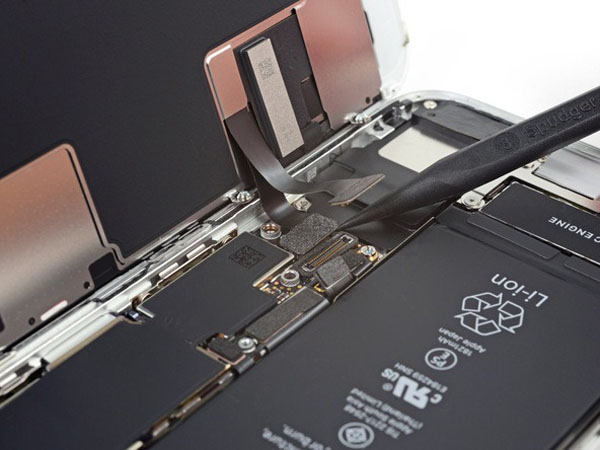

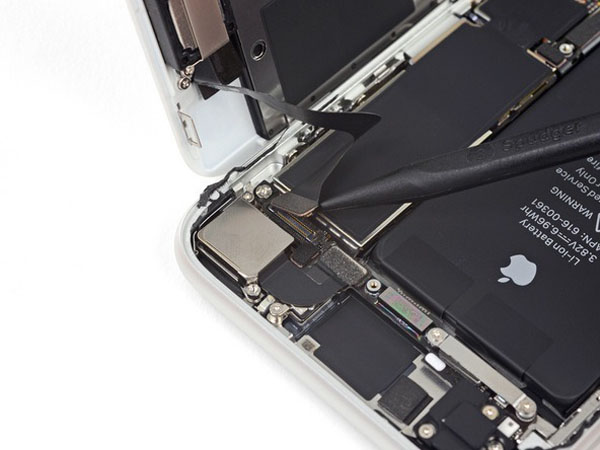

• Sử dụng điểm của một spudger để ngắt kết nối cáp hiển thị thứ hai thấp hơn.

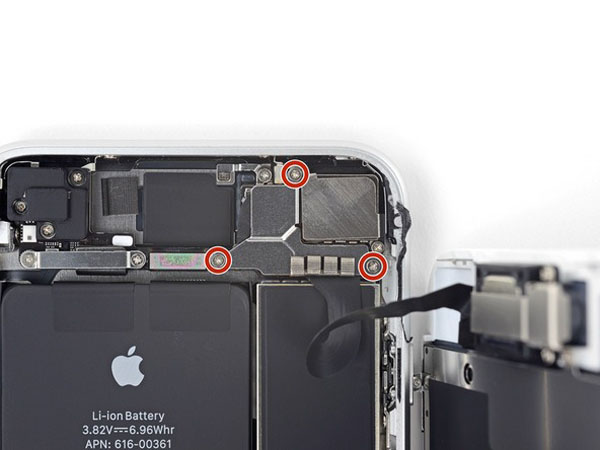

• Tháo ba vít Phillips 1,3 mm bảo đảm giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước.

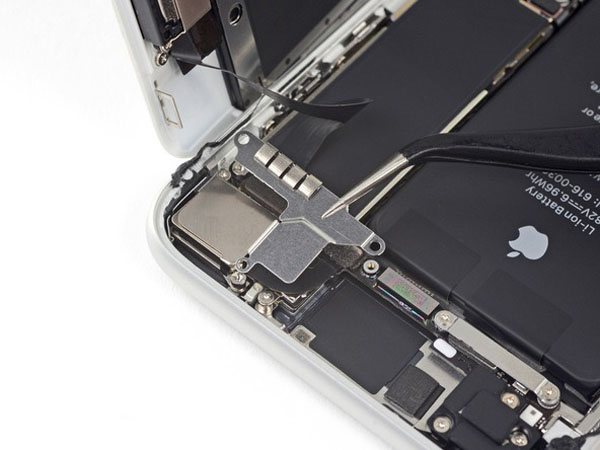

• Tháo khung.

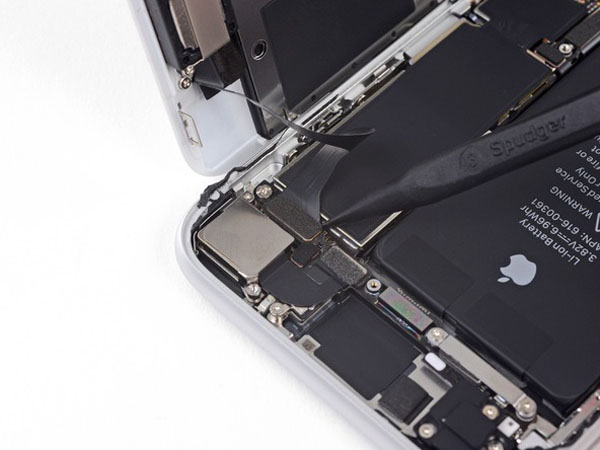

• Sử dụng điểm của một spudger để ngắt kết nối đầu nối bộ cảm biến của bảng điều khiển phía trước.

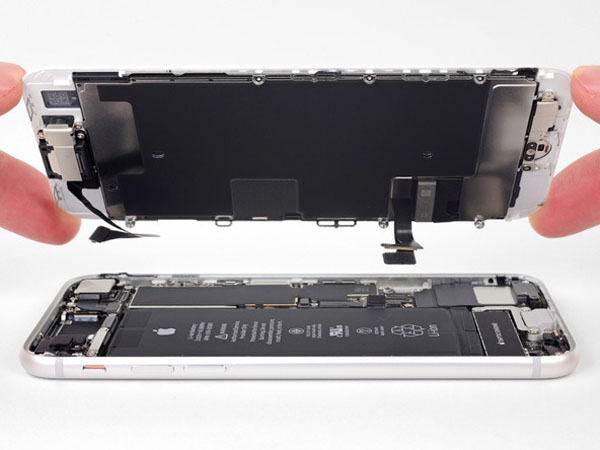

• Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

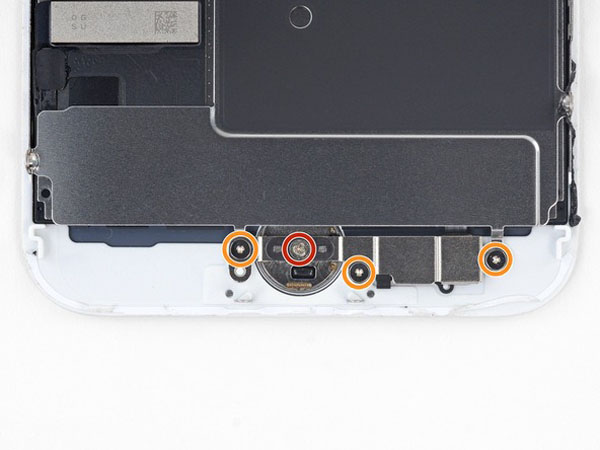

Tháo bốn vít Y000 bảo vệ giá đỡ trên cảm biến home / Touch ID:

• Một vít 1,2 mm.
• Ba vít 1,3 mm.

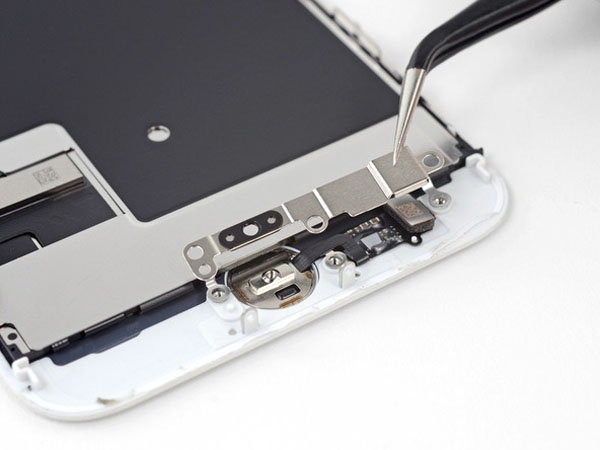

Tháo khung.

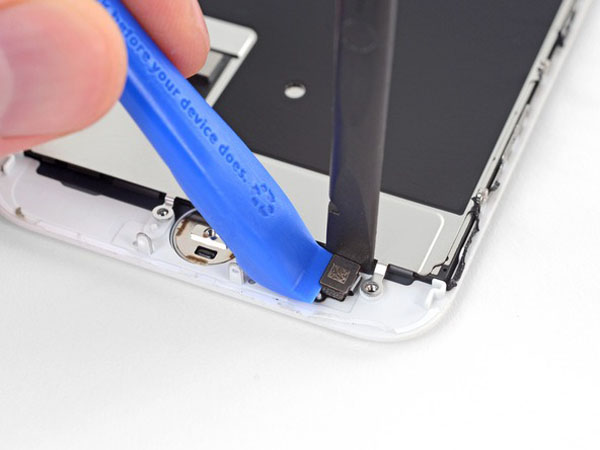

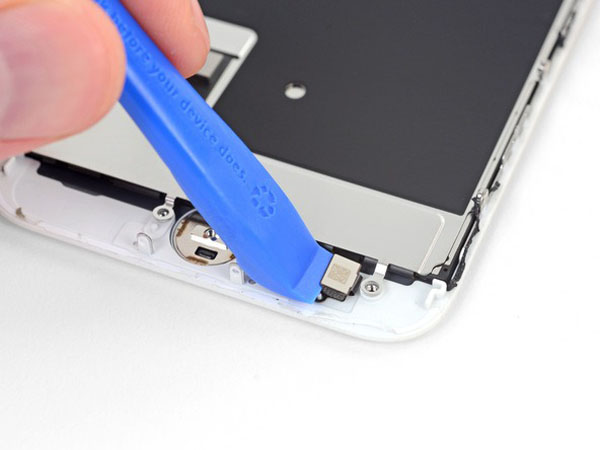

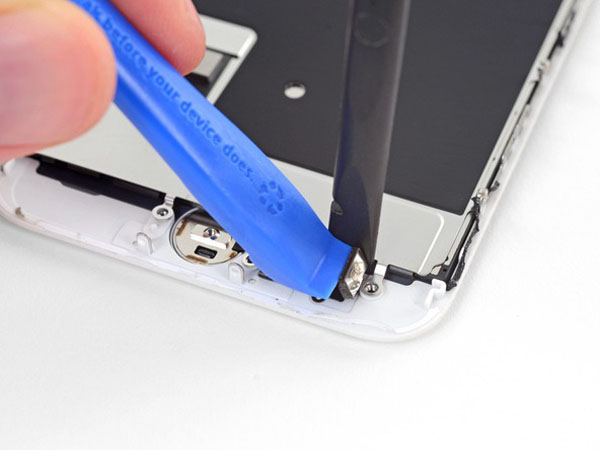

• Sử dụng một công cụ mở để nâng lên dưới cạnh trái của đầu nối cáp nút home để ngắt kết nối nó khỏi ổ cắm của nó.

!!! Nếu toàn bộ đầu nối bắt đầu lật lên mà không cần tách, hãy nhấn xuống cáp ở cạnh trên cùng của đầu nối bằng phẳng của spudger của bạn, đồng thời dò tìm cạnh trái của đầu nối.Cẩn thận không làm hỏng cáp hoặc đầu nối, hoặc bạn sẽ vô hiệu hóa vĩnh viễn cảm biến.

Làm nóng khu vực xung quanh cảm biến home / Touch ID sẽ giúp làm mềm chất kết dính giữ cáp tinh tế của nó tại chỗ, làm cho nó dễ dàng hơn để loại bỏ an toàn.

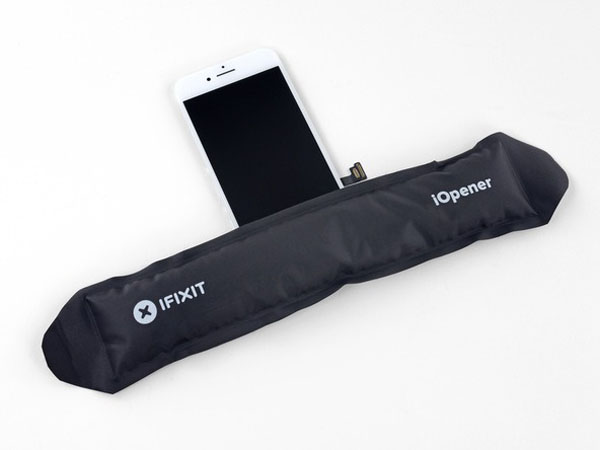

• Lật cụm màn hình lên. Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của màn hình trong khoảng 90 giây để làm mềm chất kết dính bên dưới.

!!! Đừng quá nóng màn hình. Nó hơi quá nóng để chạm vào thoải mái.

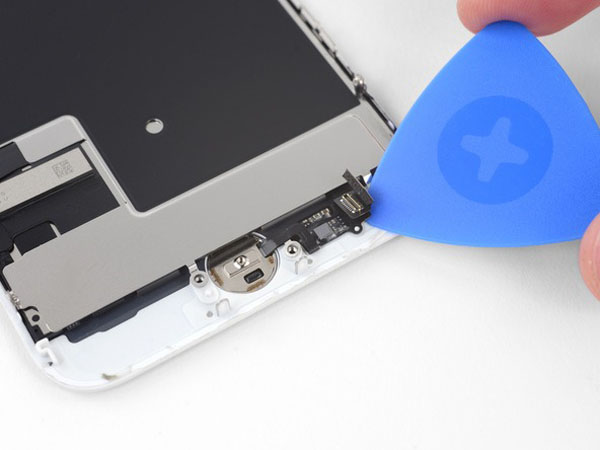

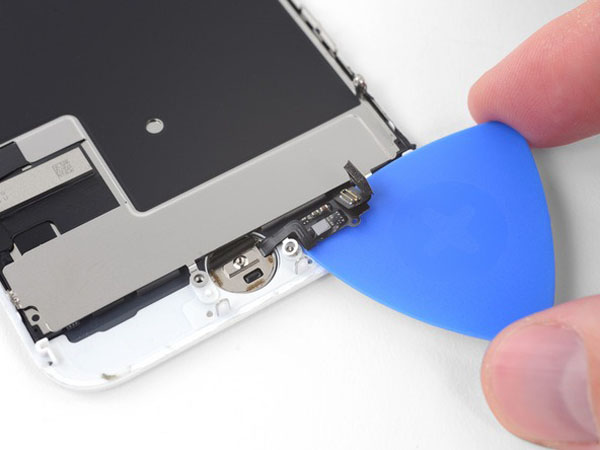

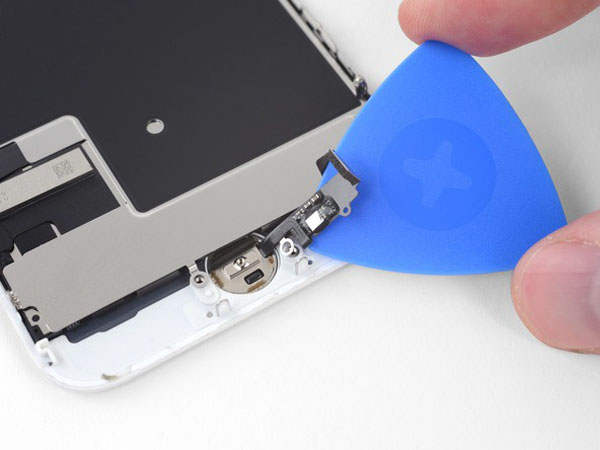

Sử dụng một lựa chọn mở để nhẹ nhàng tách chất kết dính giữ cáp cảm biến nhà / cảm ứng ID thành mặt sau của bảng điều khiển màn hình.

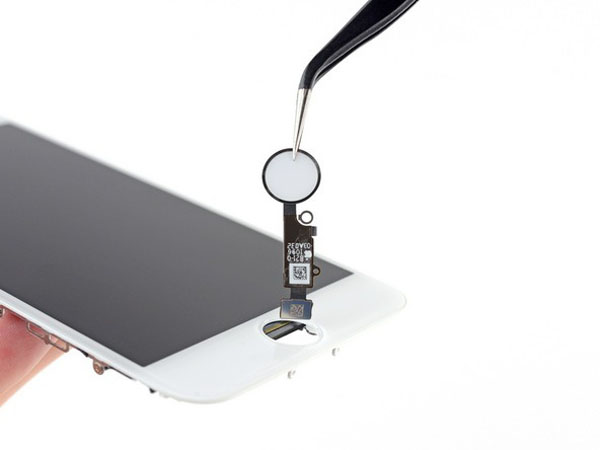

• Tháo cụm cảm biến home / Touch ID bằng cách nhấc nó lên phía trước màn hình.

Để cài đặt lại, trước tiên hãy nạp cáp qua lỗ ở phía trước màn hình như được hiển thị.

Bộ phận thay thế của bạn có thể đi kèm với các vít Y000 phụ đã được lắp đặt gần nút Home. Tháo các vít không cần thiết sao cho bạn có thể lắp lại giá đỡ nút chủ.
