iPhone SE 2020-Hướng dẫn tháo lắp

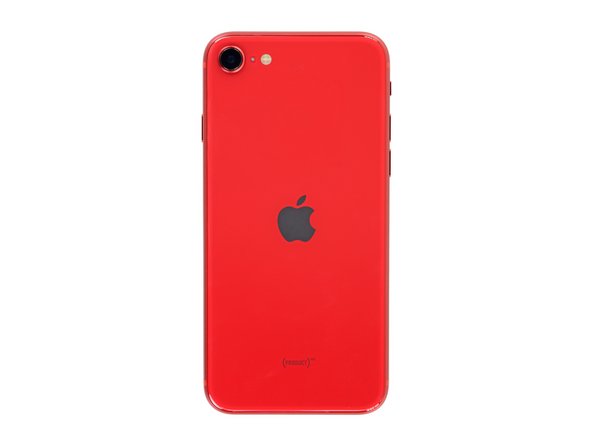

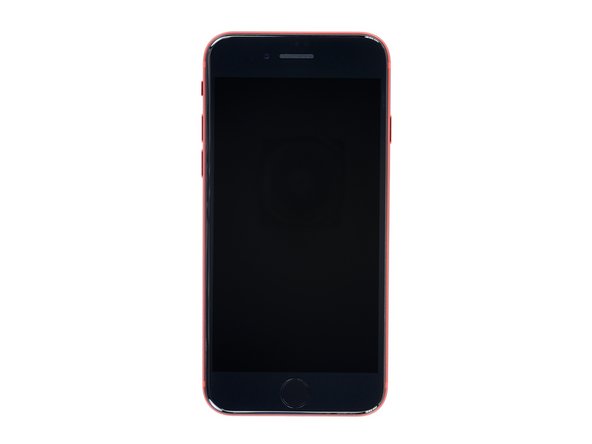

SEquel cho chiếc iPhone thân thiện với ngân sách phổ biến cuối cùng đã đến. Nó được gọi là điện thoại “thùng rác” và chúng tôi hy vọng điều đó đúng! Các thông số kỹ thuật chắc chắn dường như đồng ý:

Màu đỏ: A13 Bionic SoC với Neural Engine thế hệ thứ ba— vượt xa iPhone 11 / Pro / Max

Màu cam: Màn hình Retina HD 4,7 ”với độ phân giải 1334 × 750 (326 ppi), hỗ trợ True Tone và gam màu rộng (P3 )— như đã thấy trên iPhone 8

Màu vàng: Camera sau góc rộng 12 MP ở ƒ / 1.8 và camera trước 7 MP ƒ / 2.2— được cho là mượn từ iPhone 8 hoặc XR

Màu xanh lá: LTE cấp Gigabit với 2×2 MIMO và 802.11ax Wi-Fi 6 với 2×2 MIMO + Bluetooth 5.0 + NFC— như được tìm thấy trong iPhone 11

Màu xanh dương nhạt: Nút Home với cảm biến Touch ID thế hệ thứ 2— một lần nữa quay trở lại từ iPhone 8

Màu xanh dương đậm: Xếp hạng chống bụi / nước xâm nhập IP67— không phải từ bất kỳ iPhone cụ thể nào, nhưng là một sự kết hợp tuyệt vời đến không ngờ ở mức giá này.

Kích thước không thành vấn đề.

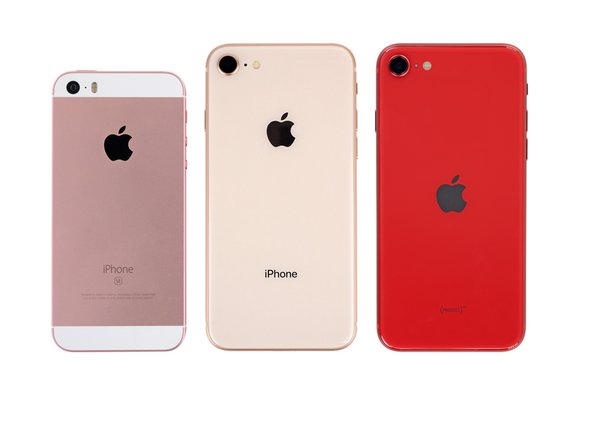

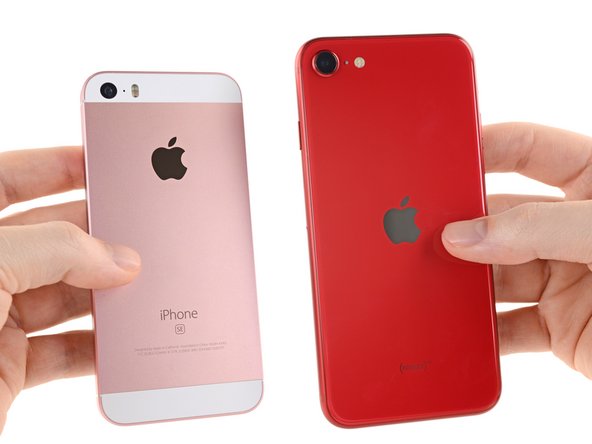

Điều đó nói rằng, chúng ta hãy có một cuộc thi đo iPhone. Đầu tiên, đó là SE 2016 vs SE 2020 trong một trận đấu không ai mong đợi.

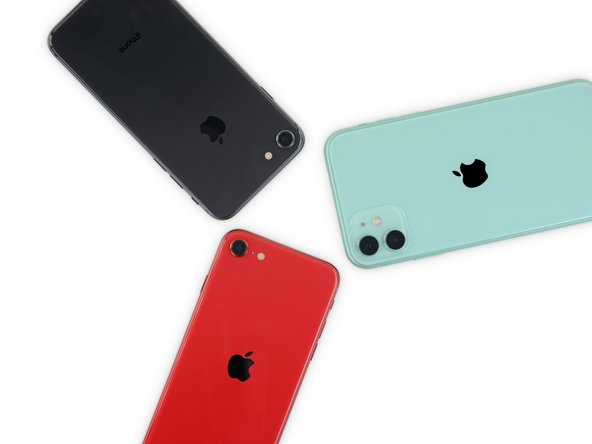

Điện thoại này được gọi là iPhone 8 (màu đen) với các phần trong của iPhone 11 (màu xanh lá cây). Chúng ta sẽ xem về điều đó.

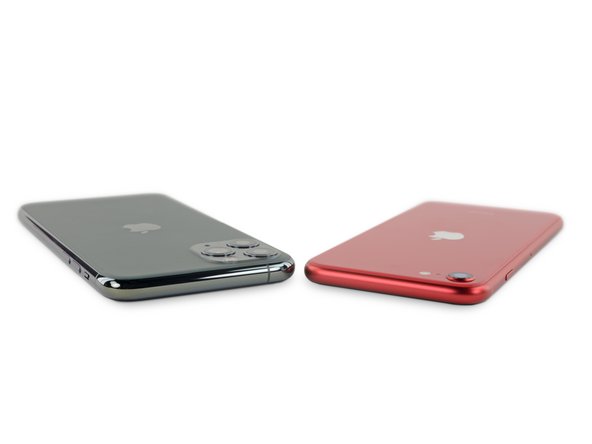

SE mới chỉ nhỏ hơn một chút so với 11 Pro, nhưng những gì bạn thực sự nhận thấy là sự khác biệt về trọng lượng – SE nhẹ hơn 21% so với 11 Pro.

Trước khi một giọt nước mắt rơi, bạn luôn có thể tin tưởng vào việc chúng tôi đá vào lốp xe. (May mắn thay, lần này chúng tôi sẽ không mất 700 đô la .)

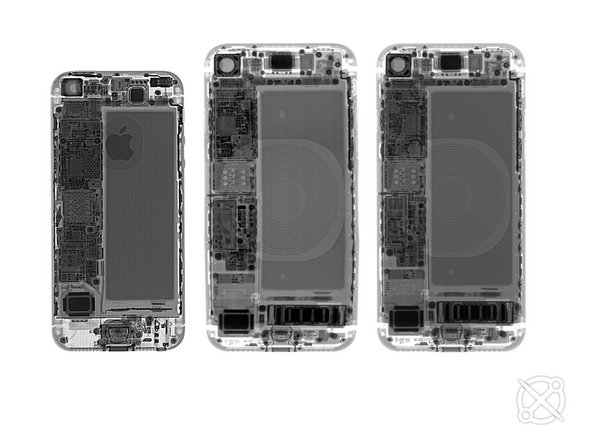

Chúng tôi sẽ chuyển nó sang bàn nhỏ trong giây lát, nhưng trước tiên chúng tôi gửi SE để kiểm tra bằng tia X — nhờ sự hỗ trợ của những người bạn thông minh của chúng tôi tại Creative Electron — cùng với những người tiền nhiệm của nó, SE ban đầu (trái) và iPhone 8 ( Trung tâm).

Nếu bạn có thể phát hiện ra bất kỳ điểm khác biệt nội bộ lớn nào so với iPhone 8, thì đôi mắt của bạn sắc nét hơn chúng tôi. Ngoài việc làm lại một số ăng-ten rất tinh tế và di chuyển một vài con chip xung quanh bảng logic, chúng ta không thể biết Apple đã làm được gì.

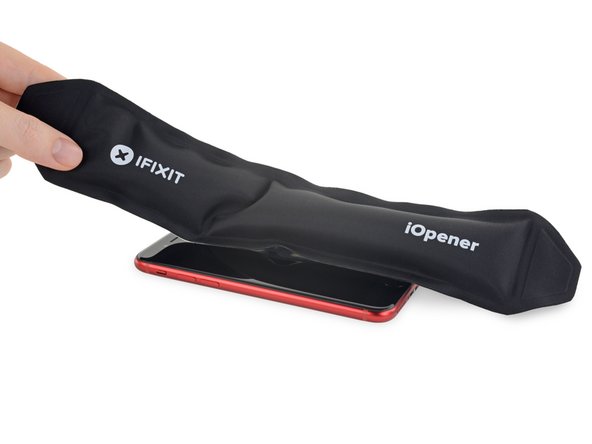

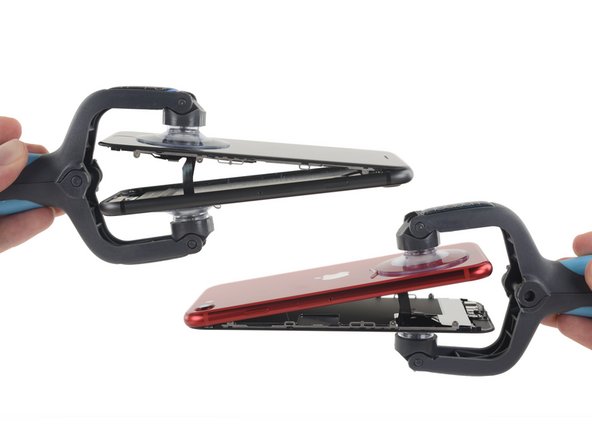

IPhone mới, thủ tục mở tương tự. Pentalobes? Không còn. Nhiệt? Đã áp dụng. iSclack? Lác đác.

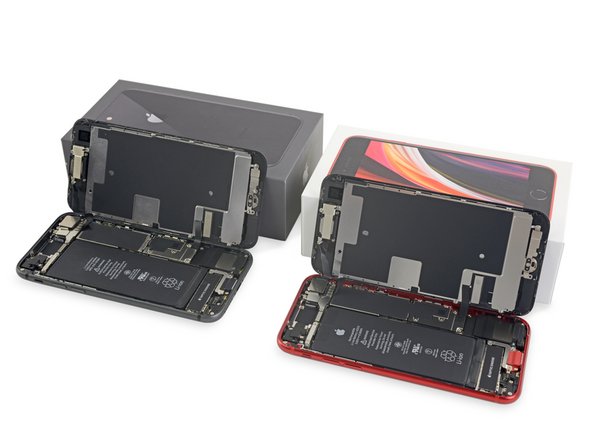

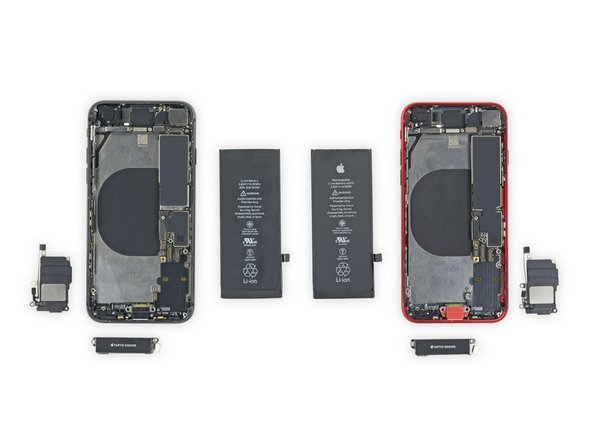

Chỉ mở một chiếc iPhone là hơi quá trớn, vậy tại sao bạn không thử mở hai chiếc? Chúng tôi sẽ tiếp tục so sánh iPhone 8 và xem các điện thoại này giống nhau như thế nào.

Nếu những điểm giống nhau nhiều hơn là bề ngoài, bạn thậm chí có thể sửa chữa iPhone SE bằng cách sử dụng các bộ phận của iPhone 8 — hoặc ngược lại. Khi cả hai điện thoại đều mở, chúng chắc chắn trông giống như doppelgängers.

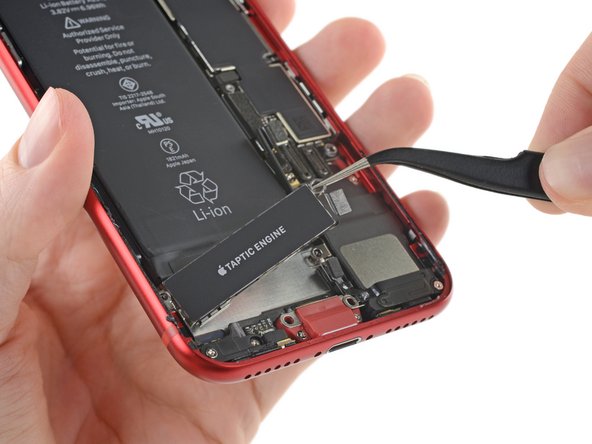

Thử nghiệm của chúng tôi cho thấy Taptic Engine và loa chính có thể hoán đổi cho nhau giữa 8 và SE!

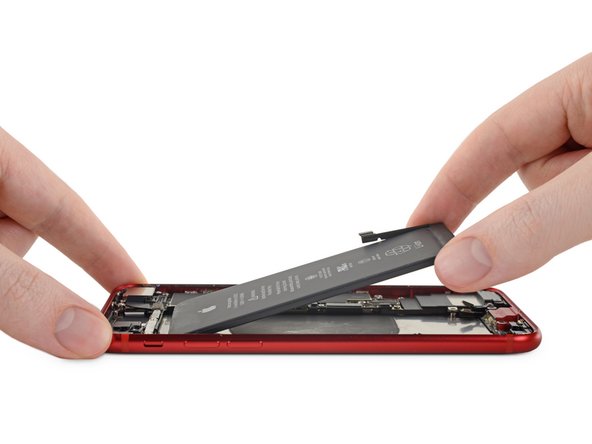

Chuyển sang pin, công suất tương tự như iPhone 8 , đổ chuông ở mức 6,96 Wh. Con số này tăng nhẹ so với 6,21 Wh của SE ban đầu và thấp hơn nhiều so với 11,91 Wh của iPhone 11 (lớn hơn nhiều) .

Khi Apple ngừng sử dụng 3D Touch trên dòng iPhone 11 Pro, họ đã làm cho màn hình mỏng hơn một chút và pin dày hơn một chút . SE mới cũng không có 3D Touch, nhưng pin có cùng kích thước. Hy sinh để làm gì?

Trả lời: Có thể là để tiết kiệm tiền và đạt được mức giá 399 đô la ngọt ngào đó.

Câu trả lời thay thế: Apple muốn chúng ta quên rằng 3D Touch đã từng xảy ra. Chúng tôi nhớ.

Thật không may, mặc dù pin phù hợp về kích thước và dung lượng, đầu nối đã thay đổi — nghĩa là không thể hoán đổi pin giữa các kiểu máy, không giống như các thành phần khác được thấy ở đây.

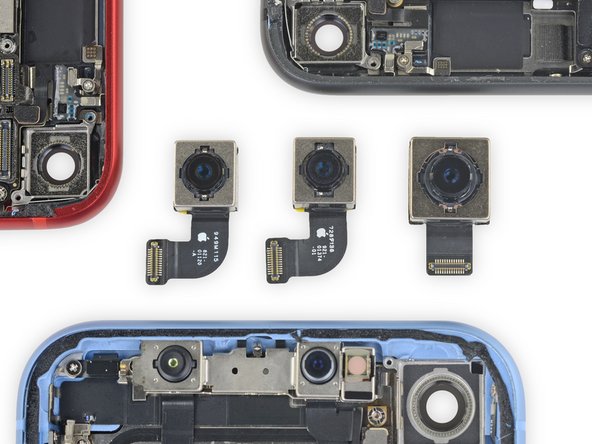

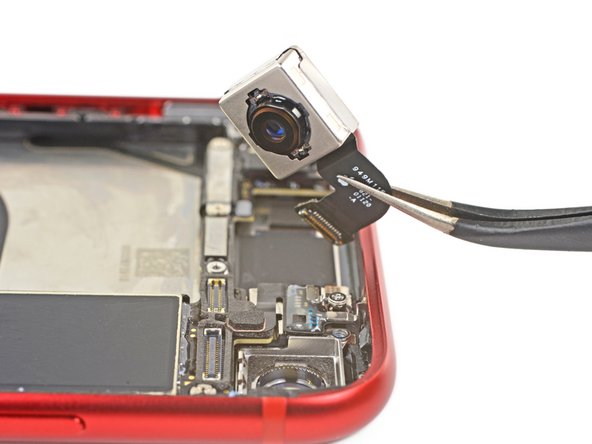

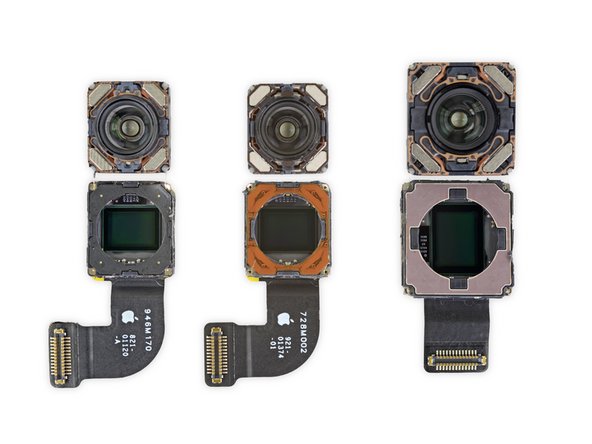

Pop đi máy ảnh chính. Nó đến từ đâu? Một nửa tin đồn nói rằng iPhone 8, một nửa nói XR và một nửa nói điều gì đó khác. Đó là quá nhiều nửa, vì vậy hãy giải quyết nó với một đội hình cũ.

Còn lại: iPhone SE. Giữa: iPhone 8. Phải: iPhone XR.

Một điều chắc chắn là cảm biến hình ảnh của SE về mặt vật lý nhỏ hơn so với cảm biến trong XR. Nó có thể là một cảm biến iPhone 8 được hưởng lợi từ xử lý hình ảnh A13.

Tái bút: Các thử nghiệm của chúng tôi cho thấy camera iPhone 8 hoạt động tốt trong SE và ngược lại.

Nếu bạn phải cố định một chiếc điện thoại và chỉ có thể mang theo một thứ bên mình, đó sẽ là gì?

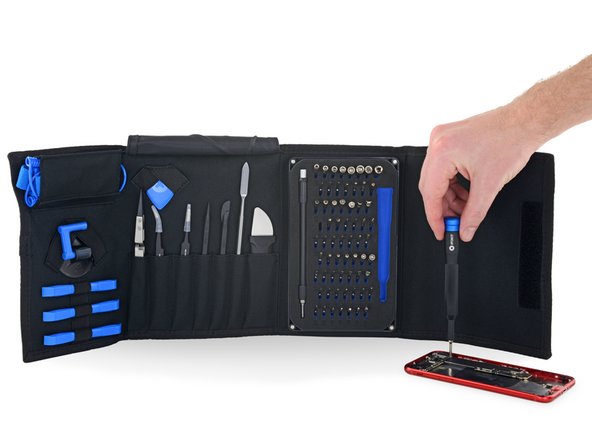

Nếu bạn trả lời, ” Bộ công cụ công nghệ chuyên nghiệp “, tất nhiên bạn xứng đáng được đánh giá cao năm, từ khoảng cách sáu feet.

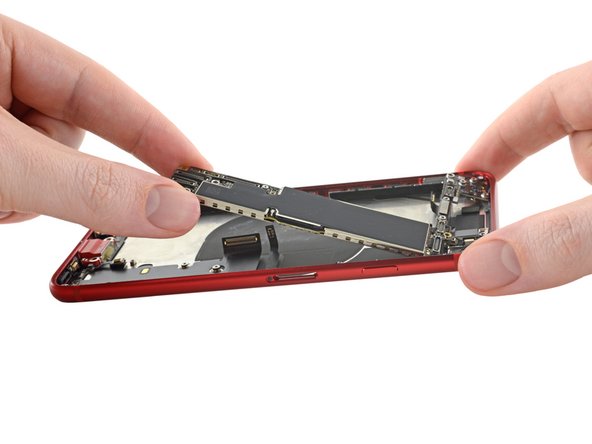

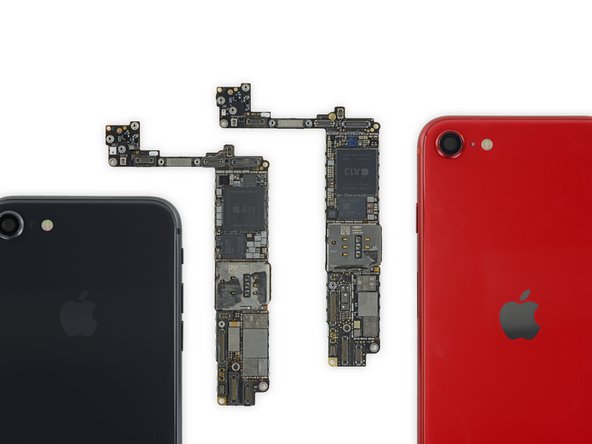

Đôi khi khi xé iPhone, chúng tôi nhận được một bảng nhỏ. Giống cái này!

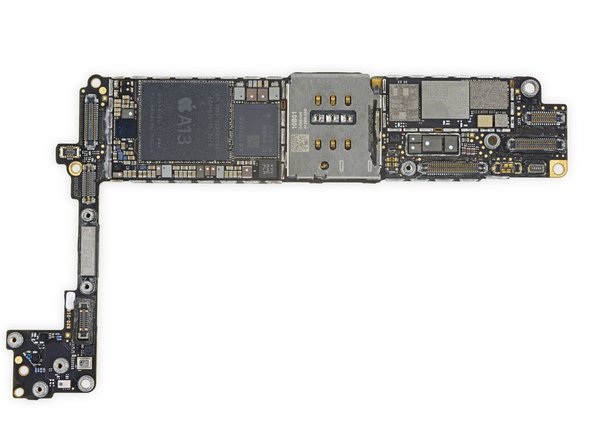

Cào đó — hai bảng. Chiếc có chip A13 cực nhanh thuộc về SE, mặc dù có vẻ như ai đó đã vô tình đặt nó lộn ngược … Hãy xem chúng ta có thể phát hiện ra điều gì khác trên bảng này.

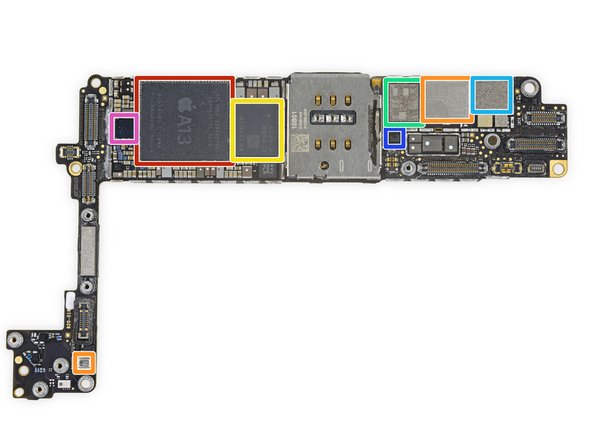

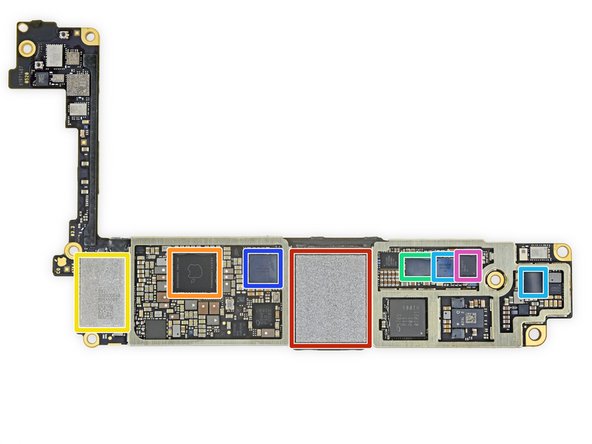

Đã đến lúc khám phá một chút về Silicon:

Màu đỏ: Apple APL1W85 A13 Bionic SoC xếp lớp trên Samsung K3UH4H40BM-SGCL (có lẽ là 3 GB LPDDR4X)

Màu cam: PAMiD dải trung / cao của Avago 8100

Màu vàng: Modem Intel PMB9960 P10PSV

Màu xanh lá: Mô-đun khuếch đại công suất Skyworks 78223-17

Màu xanh dương nhạt: Skyworks 78221-17 PAMiD băng tần thấp

Màu xanh dương đậm: IC cấp nguồn USB Cypress CPD2104B

Màu tím: Bộ khuếch đại âm thanh Apple / Cirrus Logic 338S00295 / CS35L26

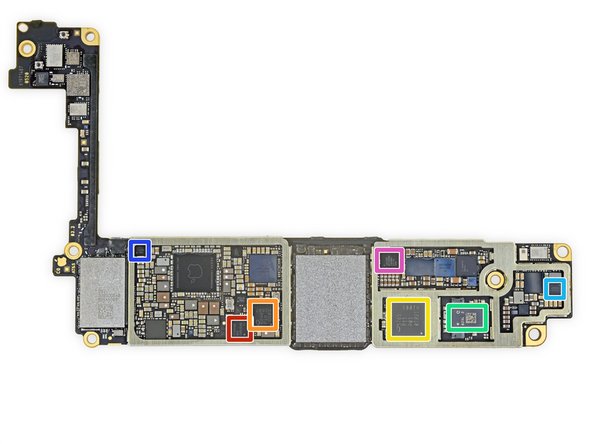

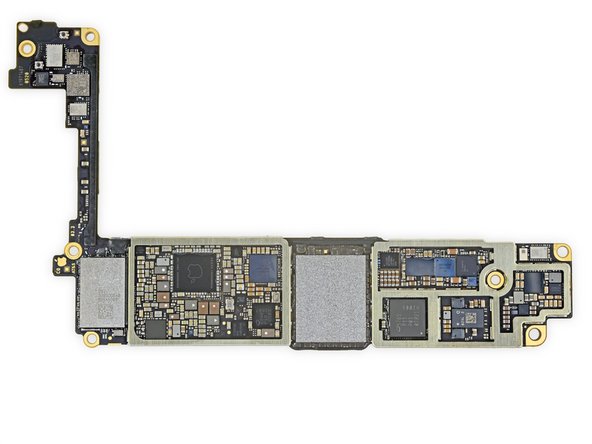

Và các yếu tố phụ:

Màu đỏ: Bộ nhớ flash Toshiba TSB4226LF23417WNA11948 64 GB

Màu cam: IC quản lý nguồn Apple APL1092

Màu vàng: USI 339S00648 WiFi / Bluetooth SoC

Màu xanh lá: Bộ điều khiển cảm ứng Broadcom 59358A81UB56

Màu xanh dương nhạt: Bộ khuếch đại âm thanh Apple / Cirrus Logic 338S00295 / CS35L26

Màu xanh dương đậm: Bộ giải mã âm thanh Apple / Cirrus Logic 338S00248 / CS42L75

Màu tím: Bộ điều khiển sạc USB SN2501 của Texas Instruments

Va thậm chi nhiêu hơn:

Màu đỏ: STMicroelectronics ST33G1M2 32-Bit ARM bảo mật MCU

Màu cam: Quản lý nguồn Intel PMB6840

Màu vàng: Bộ thu phát RF Intel PMB5765

Màu xanh lá: Qorvo F706ZXL Envelope Tracker

Màu xanh dương nhạt: Texas Instruments TPS65730 Display Power Management

Màu xanh dương đậm: Tích hợp nguồn LXA01S

Màu tím: NXP Semiconductor NXP1612A1 (Có lẽ là Trình điều khiển màn hình)

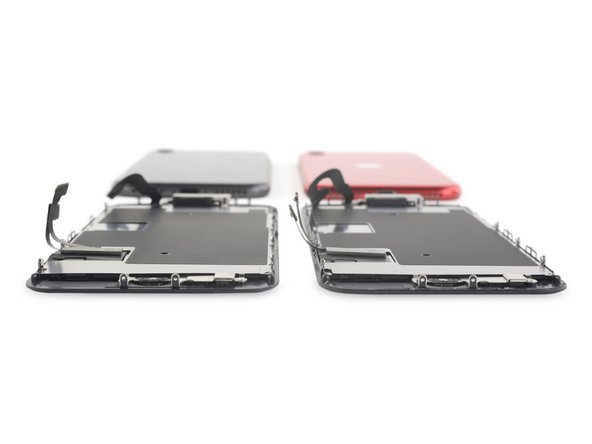

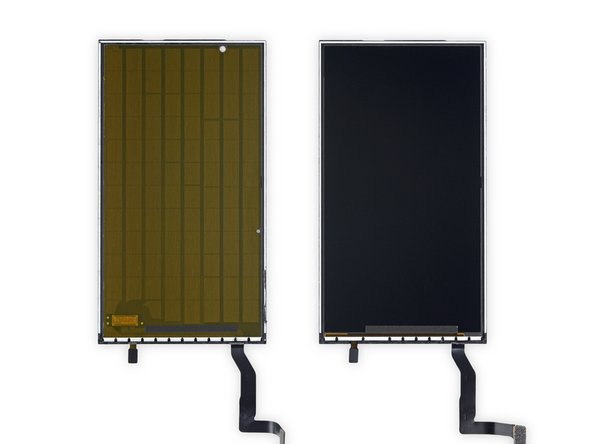

Quay lại màn hình không có 3D Touch đó — chúng tôi dự kiến ​​sẽ tìm thấy một sự khác biệt nhỏ nhưng có thể đo lường được về độ mỏng, nhưng chắc chắn không phải như vậy từ đây. Màn hình iPhone 8 (trái) trông khá giống với SE (phải). Họ có bí mật giống nhau không?

Không quá nhanh! Trên màn hình 3D Touch, chúng tôi thường tìm thấy một con chip ở mặt sau để điều khiển các tụ điện tấm song song (như đã thấy trong hình giọt nước 6S của chúng tôi ). Màn hình iPhone SE (bên phải trong bức ảnh này ) không có con chip đó, chỉ là một cửa sổ trống nơi con chip sẽ ở đó .

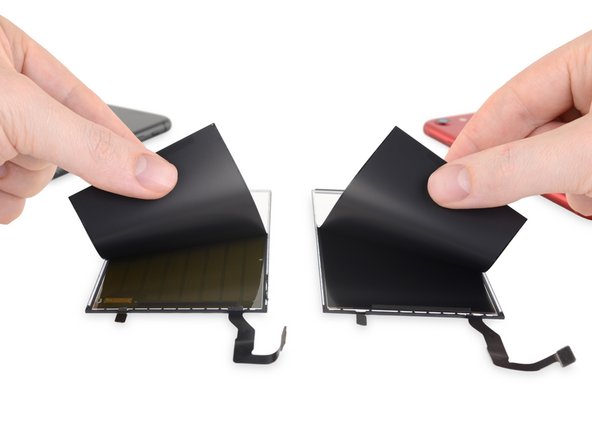

Và các lớp của tụ điện? Chúng tôi bắt đầu bóc các bộ phận màn hình để cố gắng xác nhận …

Đã xác nhận. Không có 3D Touch.

Về mặt sáng sủa, hai màn hình có thể hoán đổi chức năng cho nhau, điều này thật đáng kinh ngạc khi xem xét sự khác biệt về phần cứng — màn hình 8 hoạt động trên SE và ngược lại.

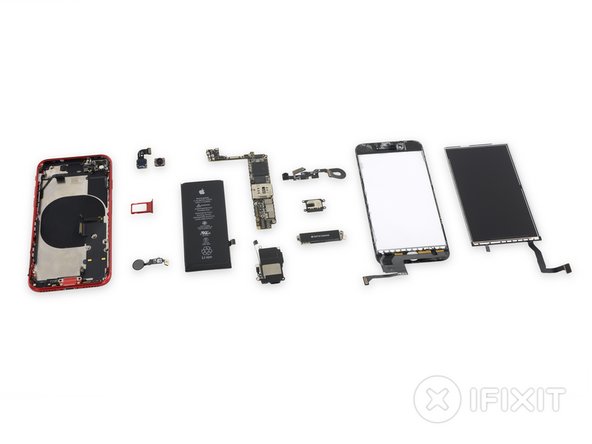

Thật tuyệt khi quay trở lại những ngày tươi đẹp của năm 2017. Yếu tố hoài cổ đã nằm ngoài bảng xếp hạng với tác phẩm này!

Để có danh sách đầy đủ hơn các bộ phận tương thích chéo với iPhone 8, hãy xem bài đăng trên blog kiểm tra bộ phận của chúng tôi .

Chúng tôi khá vui mừng khi Apple Frankenste hóa chiếc điện thoại này cùng với các bộ phận từ các mẫu trước đó. Các bộ phận thay thế phải dễ tìm hơn — và việc sử dụng lại các dây chuyền sản xuất hiện có sẽ tạo ra ít chất thải hơn.

Apple không phải cung cấp cho SE chip A13 Bionic mới nhất của họ – nhưng họ đã làm, đảm bảo rằng điện thoại này sẽ tồn tại trong nhiều năm tới.

Chúng tôi sẽ đảm bảo gửi cho bạn chiếc iPhone bổ sung mà chúng tôi đã đặt hàng, chứ không phải chiếc iPhone mà chúng tôi đã xé bỏ … Có thể là như vậy.
