Năm ngoái, iPhone X có một cái tên kỳ lạ và những chiếc internals tiên tiến nhất mà chúng ta từng thấy trong teardowns. Năm nay, Apple biến nó thành mười một với iPhone XS và XS Max.Trước hết, chúng tôi sẽ tháo rời cả hai điện thoại cùng một lúc — vì vậy hãy nắm giữ các chữ số La Mã của bạn và bắt đầu.

Bước 1:

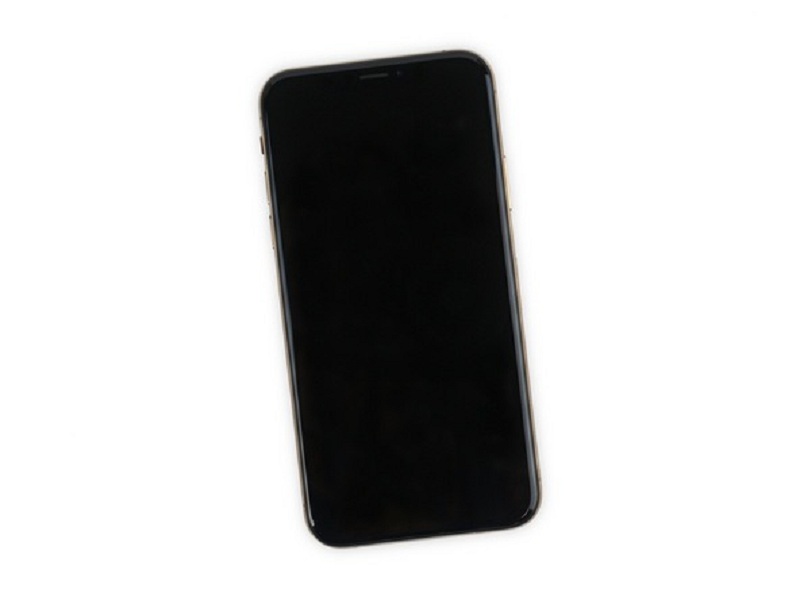

Sau khi trang điểm hoàn chỉnh vào năm ngoái, iPhone mới trông rất quen thuộc – có vẻ như chúng tôi đang trở lại chu kỳ nâng cấp tick / tock ngay bây giờ. Dưới đây là những gì chúng tôi biết:

  • A12 Bionic SoC lõi tứ với một “Neural Engine” thế hệ tiếp theo.
  • Màn hình OLED 5.8 “(2436 × 1125) và 6.5” (2688 × 1242) 458 ppi Super Retina OLED với True Tone, gam màu rộng và 3D Touch.
  • Camera sau 12 MP (góc rộng và tele) với khẩu độ ƒ / 1.8 và ƒ / 2.4 và OIS và cam selfie 7 MP kết hợp với phần cứng TrueDepth FaceID.
  • Dung lượng lưu trữ 64 GB (cấu hình tùy chọn 256 và 512 GB).
  • LTE lớp Gigabit (không phải 5G) cũng như Wi-Fi 802.11 / b / g / n / ac Wi / Fi / MIMO + Bluetooth 5.0 + NFC .
  • Cải thiện khả năng chống bụi và nước với xếp hạng IP68.

Bước 2:

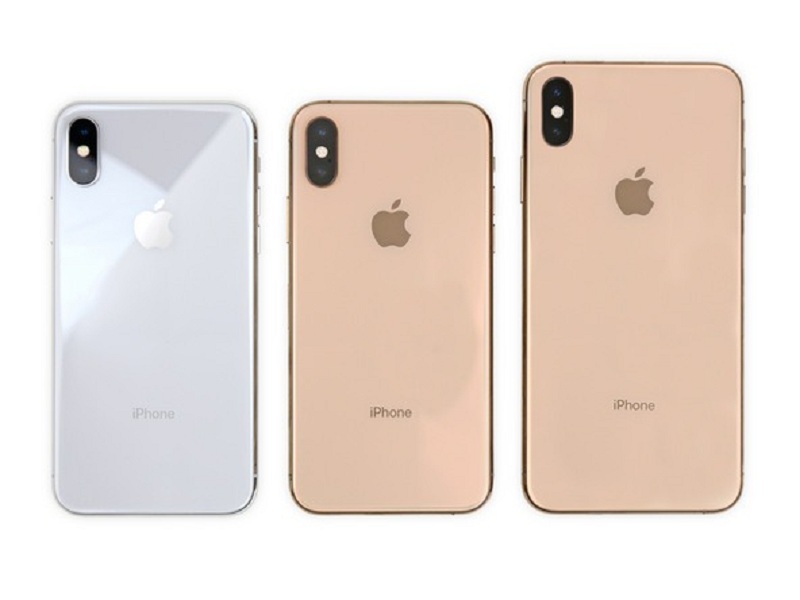

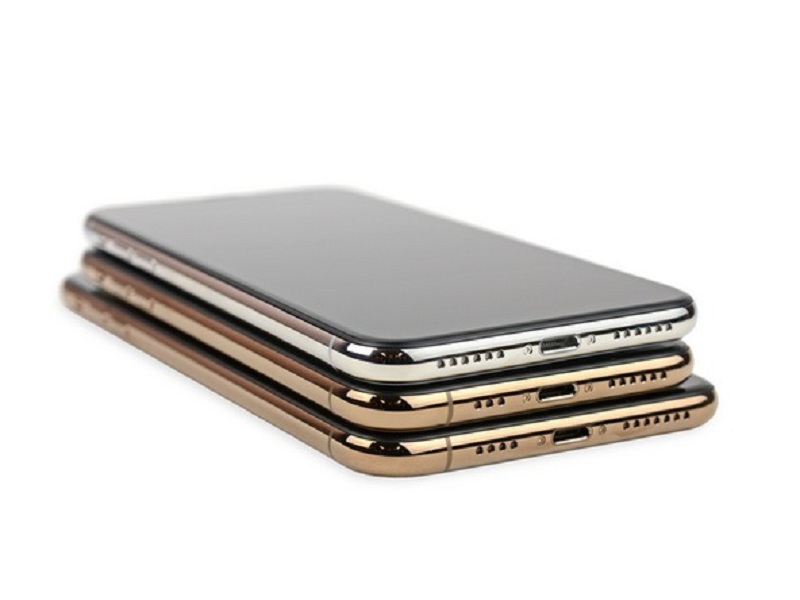

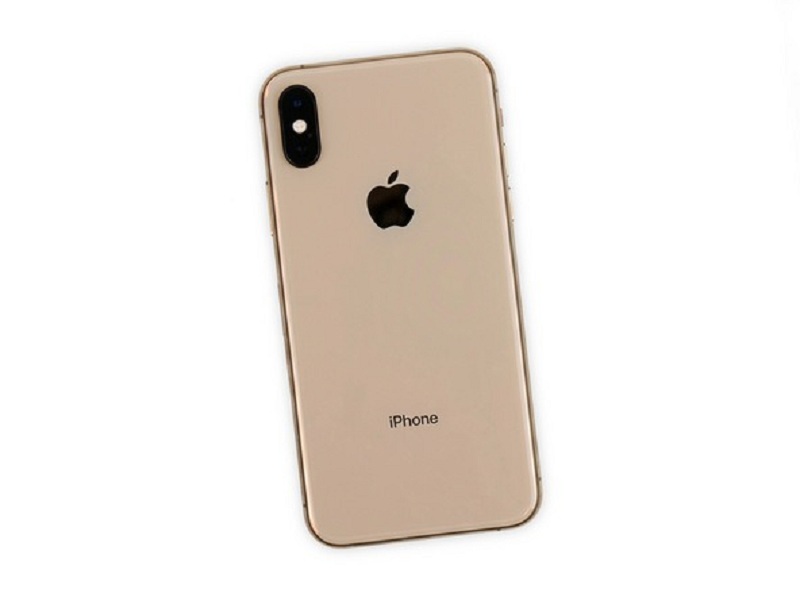

  • Chúng tôi không phải là người để đánh giá một cuốn sách bằng bìa Gorilla Glass của nó, nhưng những bìa này không gợi ý rằng nhiều thứ đã thay đổi kể từ lần X cuối cùng chúng ta thấy trên bảng này.
  • … Bên cạnh màu vàng sang trọng và tùy chọn kích thước XL mới, đó là.

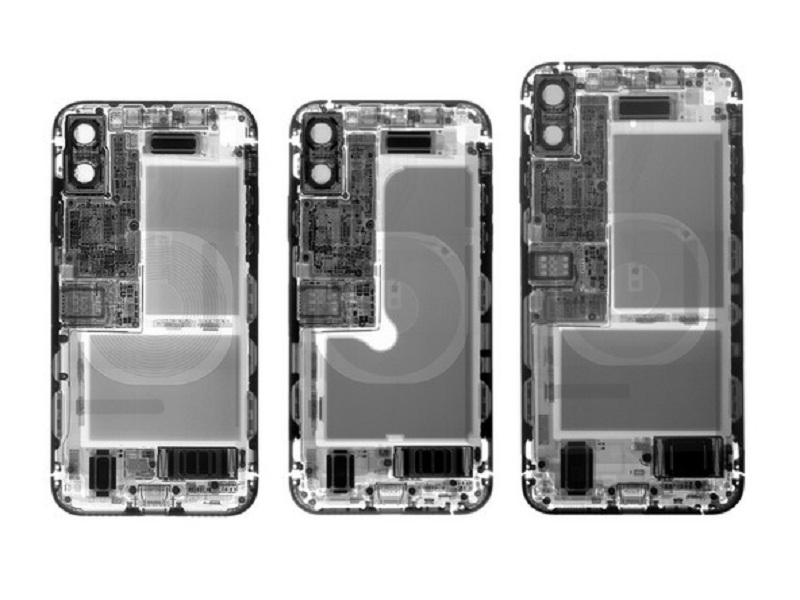

  • Rất may, Creative Electron cho chúng ta một cái nhìn lén lút ở bất kỳ âm mưu ẩn nào mà chúng ta có thể ở trong đó. (Kỹ thuật công nghệ cao của họ vẫn sử dụng tia X, vẫn còn được phát âm là “tia sáng”).

Bước 3:

  • Ở đây chúng tôi có tất cả các exe erm của chúng tôi, hàng chục xếp hàng.
  • Chúng tôi nhận thấy một dải ăng-ten bổ sung đã di chuyển ở nơi bạn bè mic-hole bên trái của chúng tôi từng sống. Tin đồn có nó này là dành cho “Gigabit LTE”, và nó dường như tạo sự khác biệt.

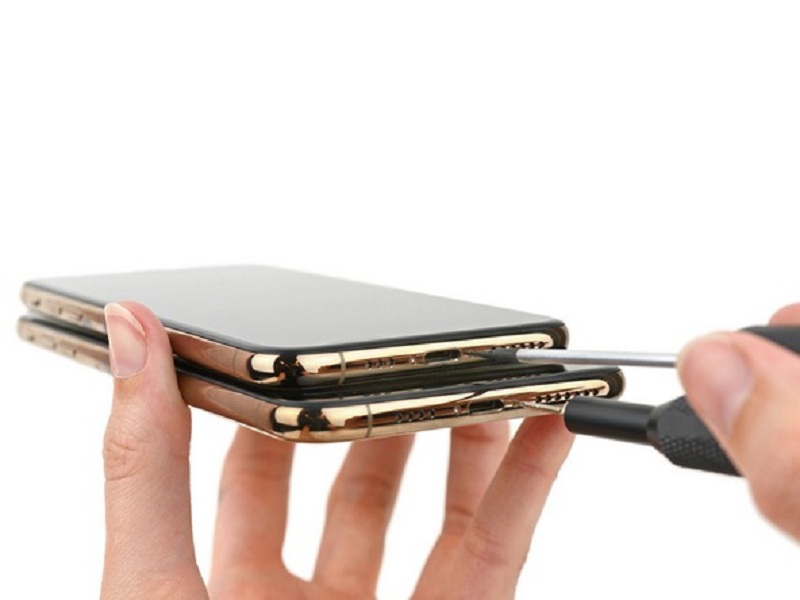

  • Kỹ sư teardown của chúng tôi tăng gấp đôi lên trên các trình điều khiển, chứng minh kỷ luật kép lái xe xuất sắc như bắt đầu teardown-ing.

Bước 4:

  • Apple có thể đang thay đổi kế hoạch đặt tên của họ, nhưng chúng tôi rất vui khi họ rời khỏi quy trình mở một mình.

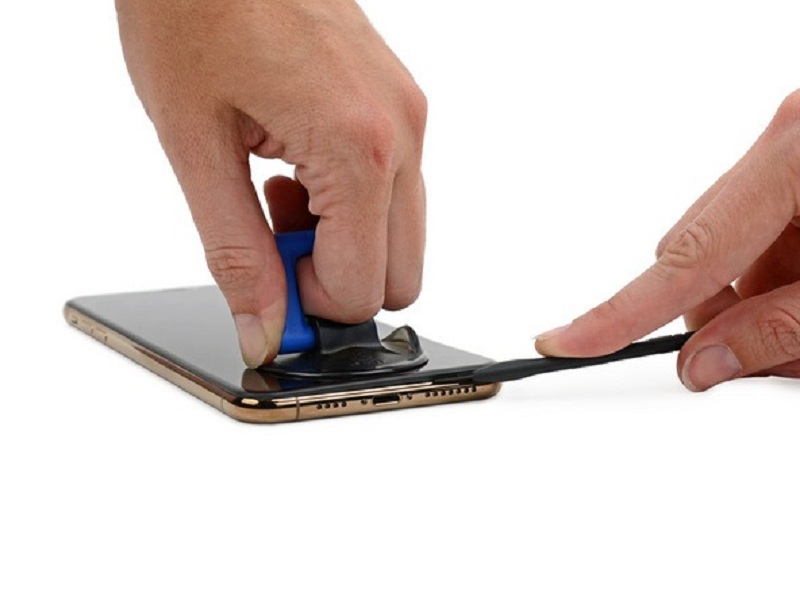

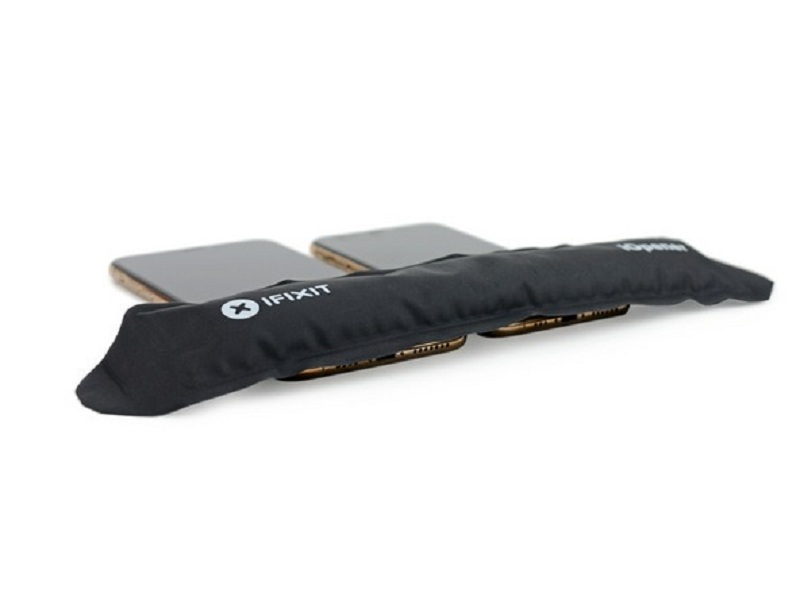

  • IOpener của chúng tôi kéo hai nhiệm vụ để làm mềm chất kết dính ẩn, và sau đó một tay cầm hút và một spudger halberd đi vào để giải phóng màn hình.
  • Mặc dù chúng tôi lo sợ Apple có thể đóng cọc trên nhiều chất kết dính hơn để đạt được xếp hạng IP68 mới, chúng tôi không thấy tồi tệ hơn khi mở những điện thoại này so với chúng tôi đã làm với những người tiền nhiệm xếp hạng IP67 cũ.

Bước 5:

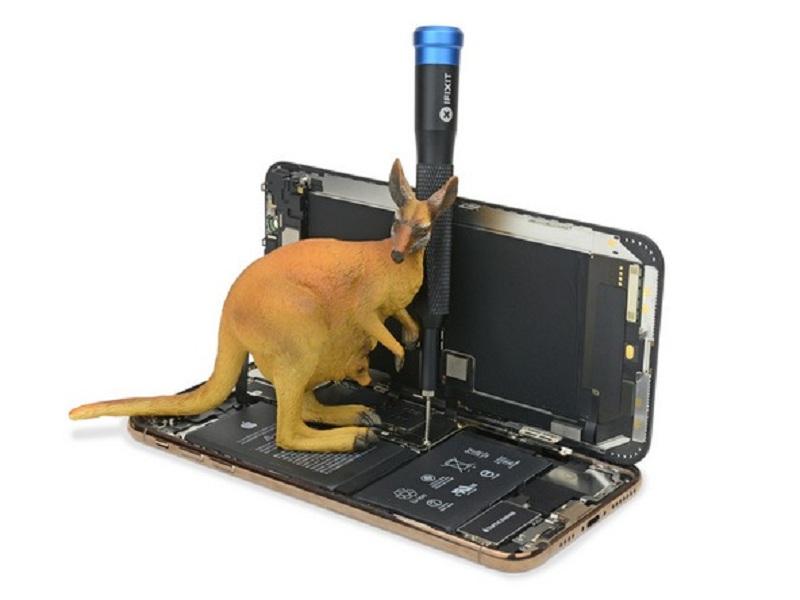

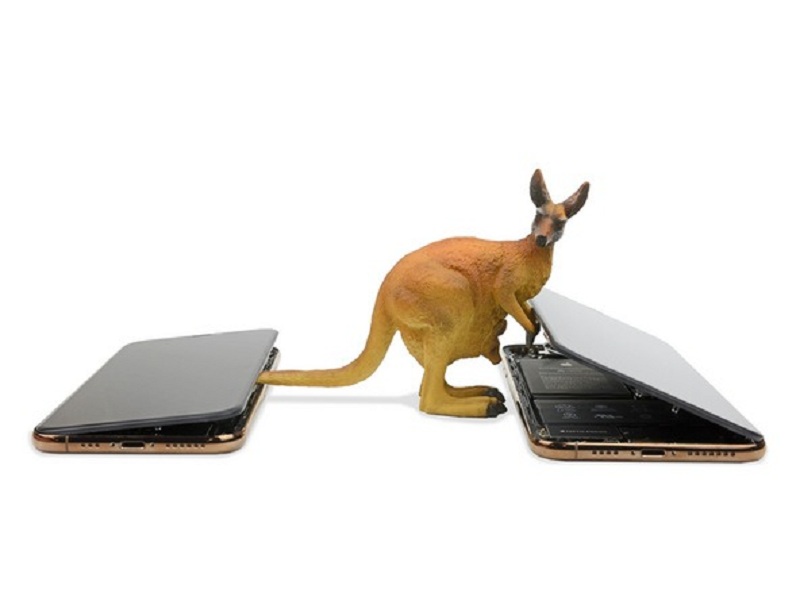

  • Chúng tôi là một tay ngắn trong 2-cho-1 teardown, vì vậy chúng tôi gọi trong một số cơ địa phương để giúp kick off.
  • Hóa ra việc thiếu những ngón tay cái phản đối làm chậm mọi thứ xuống một chút, nhưng trình điều khiển của chúng tôi làm cho nó dễ dàng đến mức ngay cả một con kangaroo cũng có thể làm được.

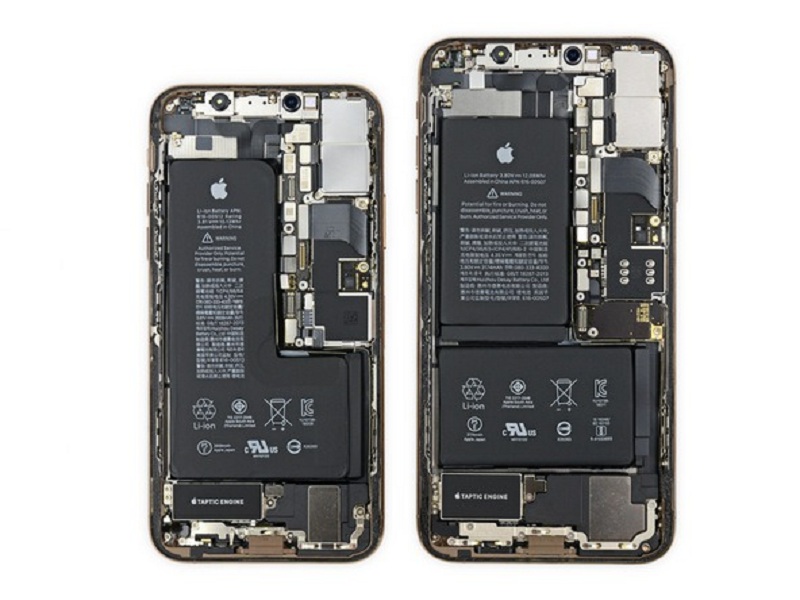

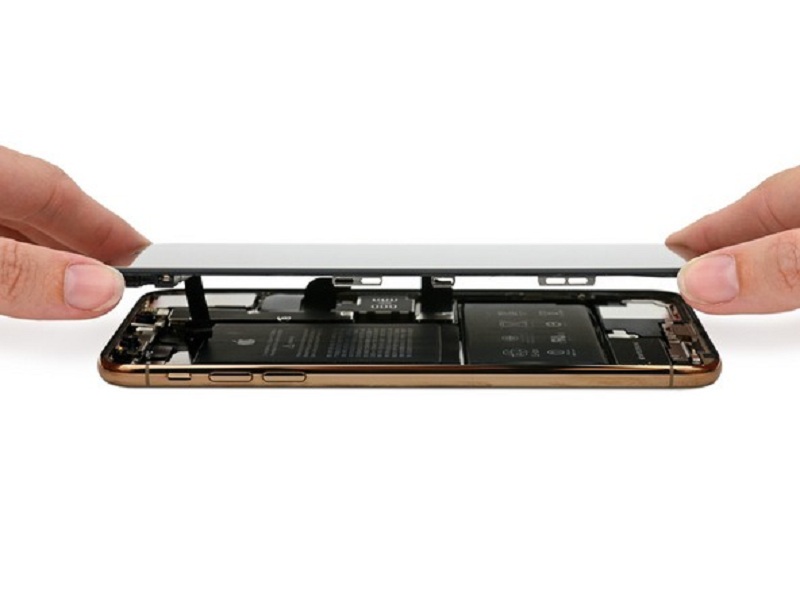

  • Với các màn hình trên đường đi, chúng tôi bắt đầu nhận thấy một vài sự khác biệt giữa XS và XS Max.
  • Động cơ Taptic bên trong XS Max đã được thay đổi kích thước — điện thoại lớn, rung động lớn hơn?
  • XS Max cũng nhận được một bảng logic mở rộng, với một trong các đầu nối màn hình được chuyển xuống đáy.
  • Pin XS trông kỳ lạ, và mới, trong khi pin XS Max dính vào một thiết kế quen thuộc.

Bước 6:

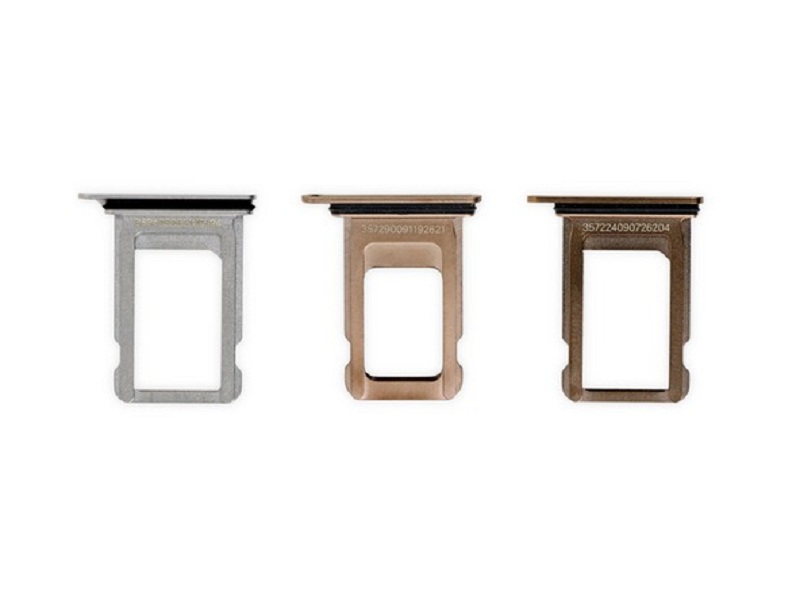

  • Trong quá trình tìm kiếm các dấu hiệu cải thiện khả năng chống xâm nhập, chúng tôi chuyển sự chú ý của chúng ta sang khe hở lớn nhất chưa được giấu trong thiết bị — khe cắm thẻ SIM.

Trong quá trình tìm kiếm các dấu hiệu cải thiện khả năng chống xâm nhập, chúng tôi chuyển sự chú ý của chúng ta sang khe hở lớn nhất chưa được giấu trong thiết bị — khe cắm thẻ SIM.

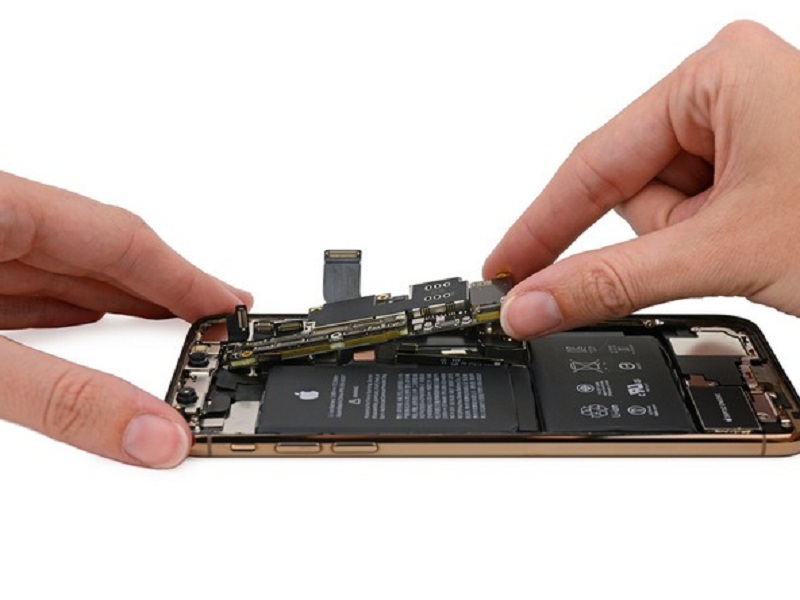

  • Với bộ thiết bị ngoại vi được đặt hàng đầu, chúng tôi cuối cùng có thể chuyển sự chú ý của chúng ta đến phần quan trọng nhất của mọi dòng S-series – bảng logic!

Bước 7:

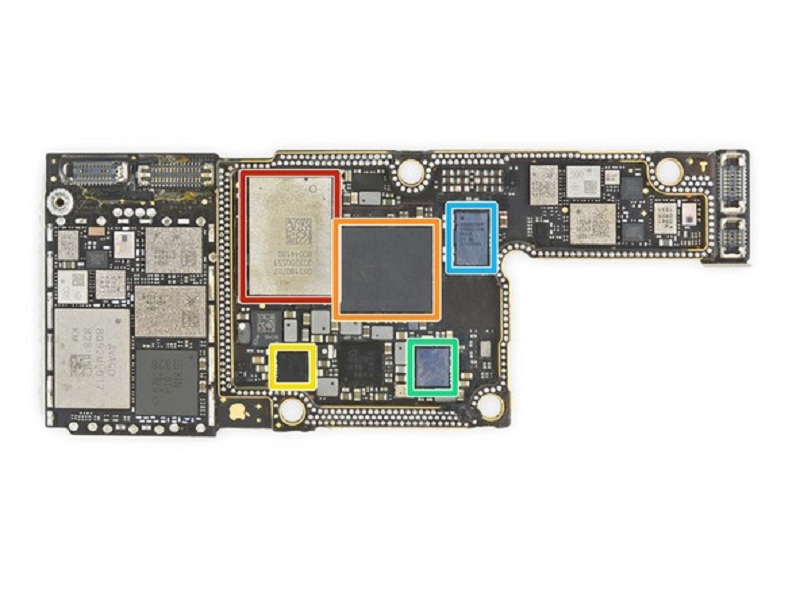

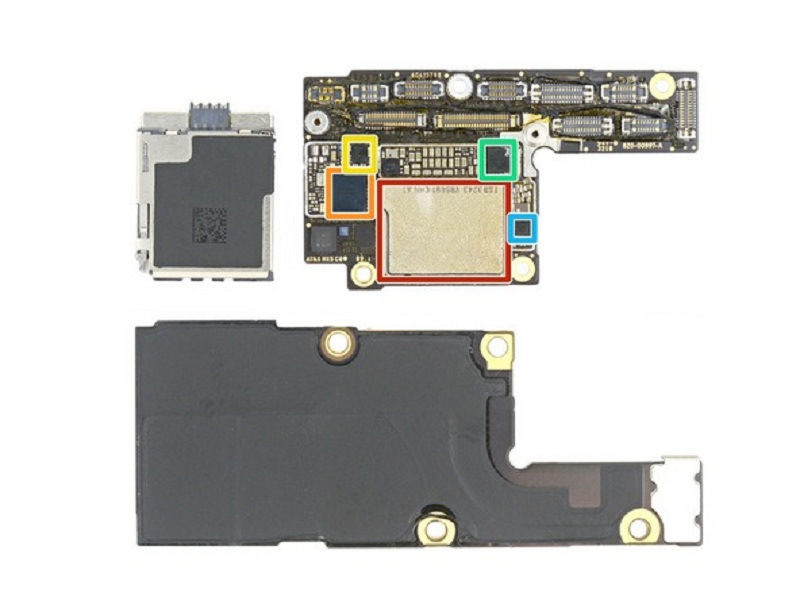

Sau khi đã nhìn thấy loại bảng logic này một lần, chúng tôi đã nhận được khá tốt ở kéo bánh sandwich PCB này ngoài. Hãy xem những gì trên đầu trang của lớp trên cùng (XS bên trái, XS Max ở bên phải):

  • Ổ cứng flash Toshiba TSB3243V85691CHNA1 64 GB/
  • Bộ giải mã âm thanh Apple 338S00248 (có thể từ Cirrus Logic)/
  • Cypress CPD2 USB giao hàng điện IC.
  • Bộ đa kênh cổng hiển thị NXP CBTL1612.
  • Bộ chuyển đổi DC của dụng cụ Texas 61280.

Bước 8:

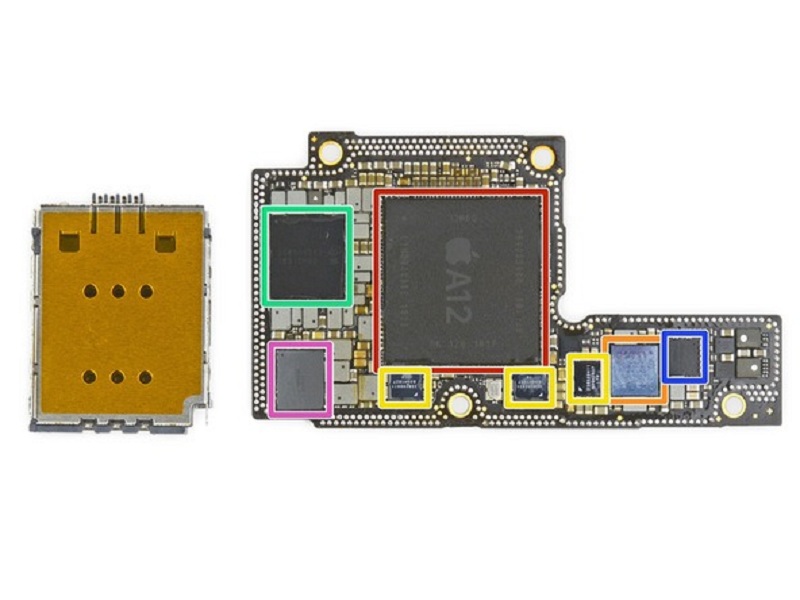

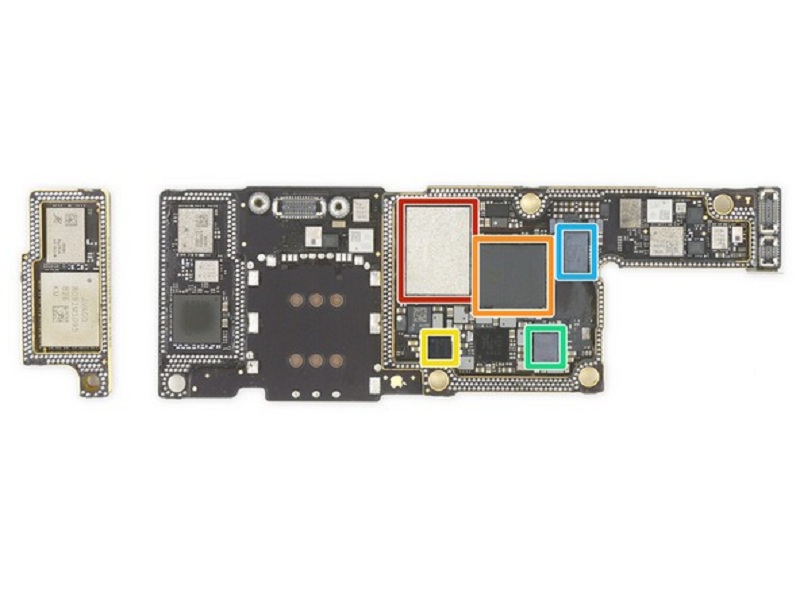

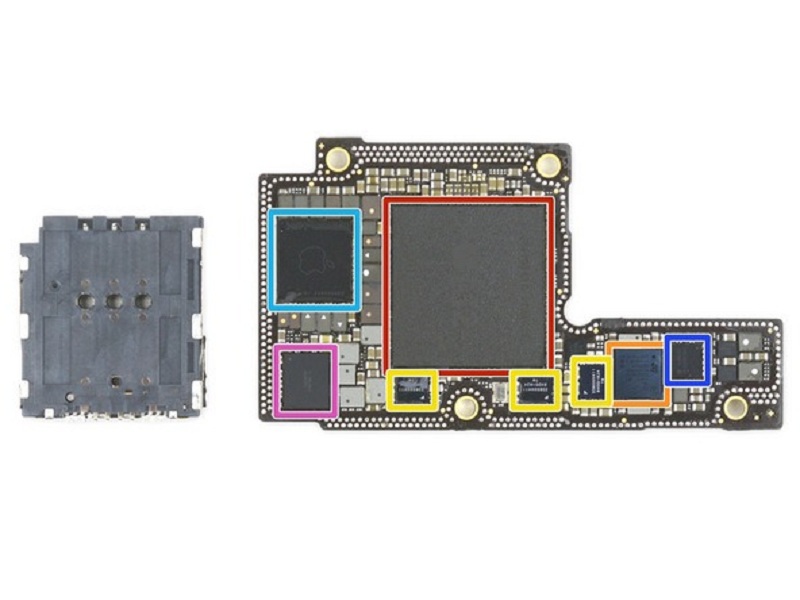

Máy tính, phóng to và nâng cao phần dưới của bảng trên cùng:

  • Apple APL1W81 A12 SoC Bionic lớp trên Micron MT53D512M64D4SB-046 4 GB SDRAM LPDDR4X.
  • STMicroelectronics STB601A0 IC quản lý nguồn điện (có thể cho Face ID).
  • 3x Apple 338S00411 bộ khuếch đại âm thanh, hai cho âm thanh nổi và một cho haptics.
  • Apple 338S00383-A0 IC quản lý năng lượng (có thể từ Hệ thống Dialog).
  • Apple 338S00456 quản lý nguồn điện IC.
  • Apple 338S00375 hệ thống quản lý điện năng IC (có thể từ hệ thống Dialog).
  • Bộ sạc pin TI SN2600B1.

Bước 9:

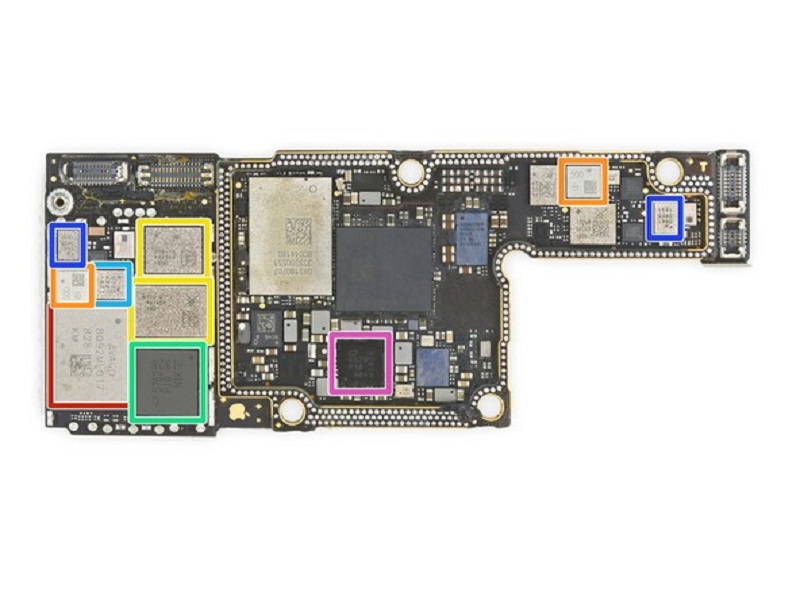

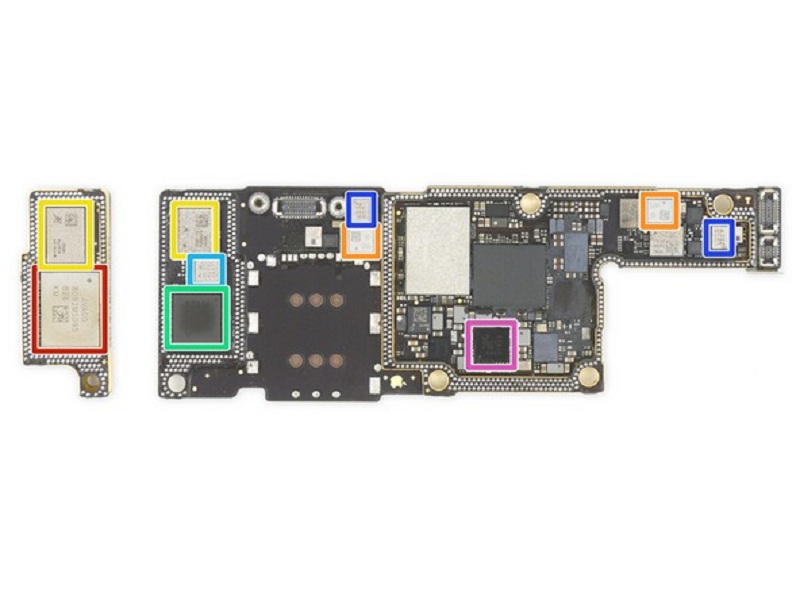

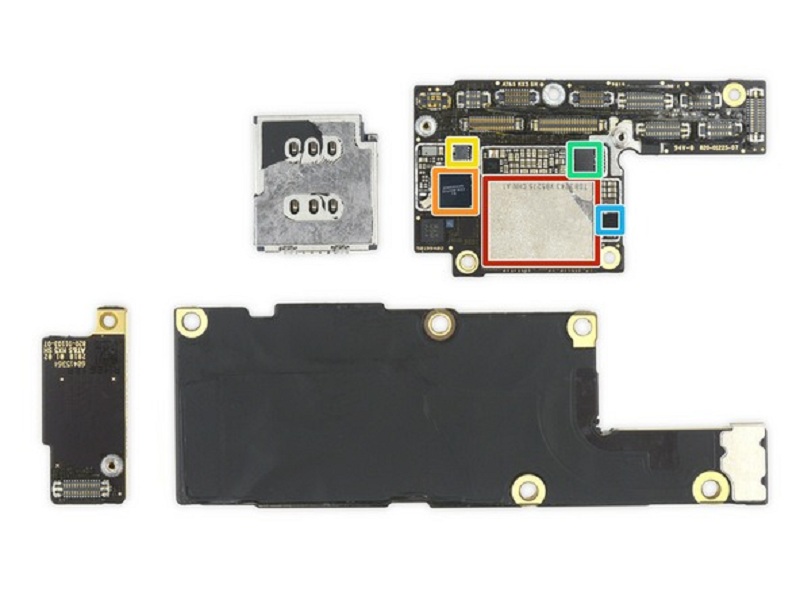

Đào sâu hơn một chút, chúng tôi tìm thấy bảng RF (XS bên trái, XS Max ở bên phải):

  • Apple / USI 339S00551 (XS) và 338S00540 (XS Max) WiFi / Bluetooth SoC.
  • Intel PMB9955 (likely XMM7560) baseband processor/modems.
  • ST Microelectronics ST33G1M2 32 bit MCU with ARM SecurCore SC300Đây là cùng một SIM nhúng (eSIM) mà chúng tôi đã tìm thấy trong Apple Watch Series 3 và Google Pixel 2 XL.
  • Bộ điều khiển NFC NXP 100VB27.
  • Broadcom 59355A210646 mô-đun sạc không dây.

Bước 10:

RF board phần hai:

  • Bộ ghép kênh bộ khuếch đại công suất cao / dải tần giữa / Avago 8092M (PAD).
  • Bộ quét song công MIMO 4×4 Murata 500 4×4.
  • Skyworks 206-15 và 170-21 mô-đun khuếch đại công suất.
  • Bộ thu phát RF Intel 5762.
  • Công tắc Skyworks S775 RF.
  • kyworks 5941 Bộ khuếch đại tiếng ồn thấp GPS.
  • Intel 6829 IC quản lý điện năng.

Bước 11:

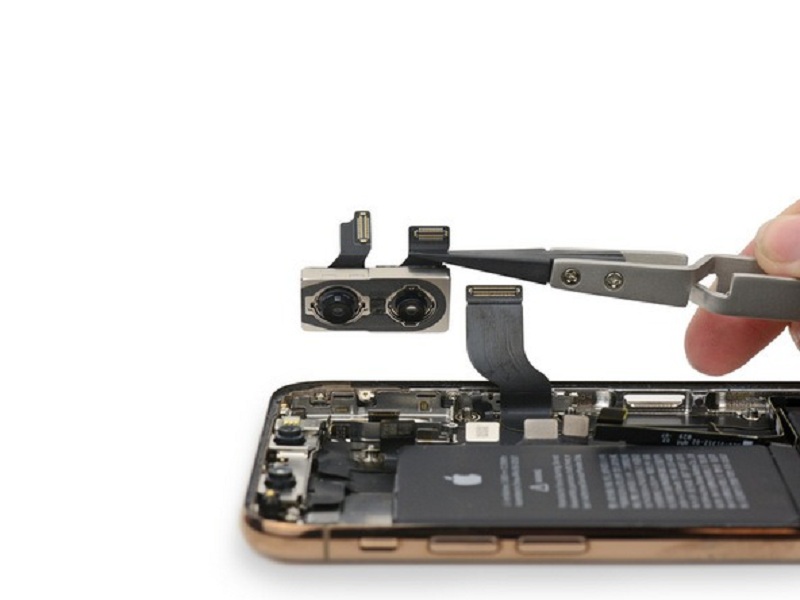

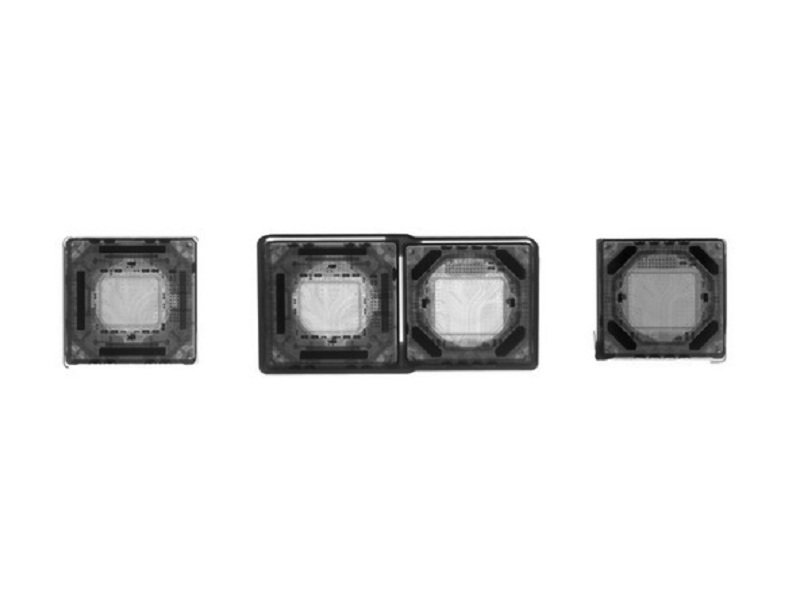

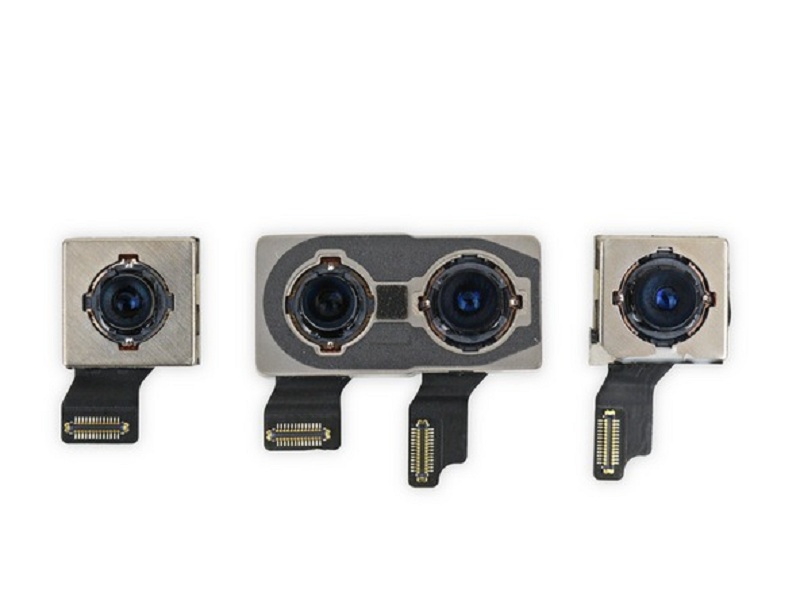

Thời gian để nói chuyện máy ảnh! S-năm thường đi kèm với một nâng cấp máy ảnh, và Apple đã có rất nhiều điều để nói về những cảm biến mới này:

  • Kích thước cảm biến góc rộng đã tăng 32%.
  • Kích thước ixel cũng đã bị va chạm, mang lại hiệu suất ánh sáng yếu hơn và góp phần vào tính năng “Smart HDR” mới.
  • Chỉ có thời gian sẽ cho biết nếu các pixel lớn hơn có thể giúp đánh bại máy ảnh Pixel 2 ấn tượng của năm ngoái.

Có một điều mà Apple quên đề cập đến về chiếc máy ảnh mới: tất cả 32% phải đi đâu đó, và hóa ra máy ảnh phải phát triển một chút – trường hợp iPhone X của bạn có thể không vừa với chiếc iPhone XS của bạn.

Bước 12:

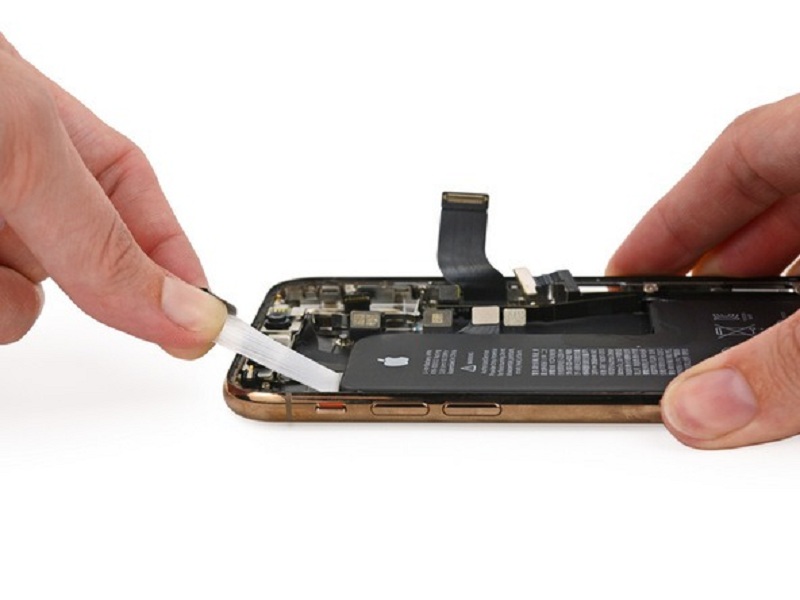

  • Sau khi mổ não và mắt, chúng ta hãy xem xét sức mạnh của những chiếc điện thoại này.

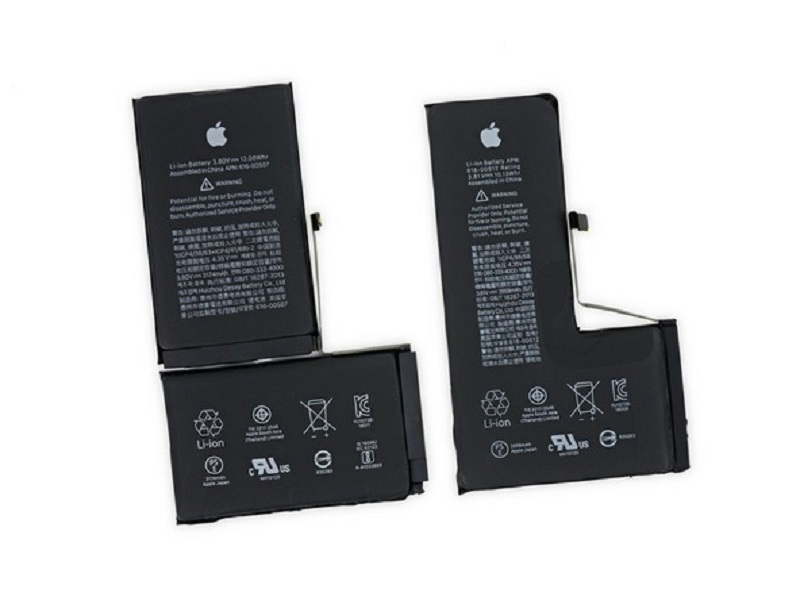

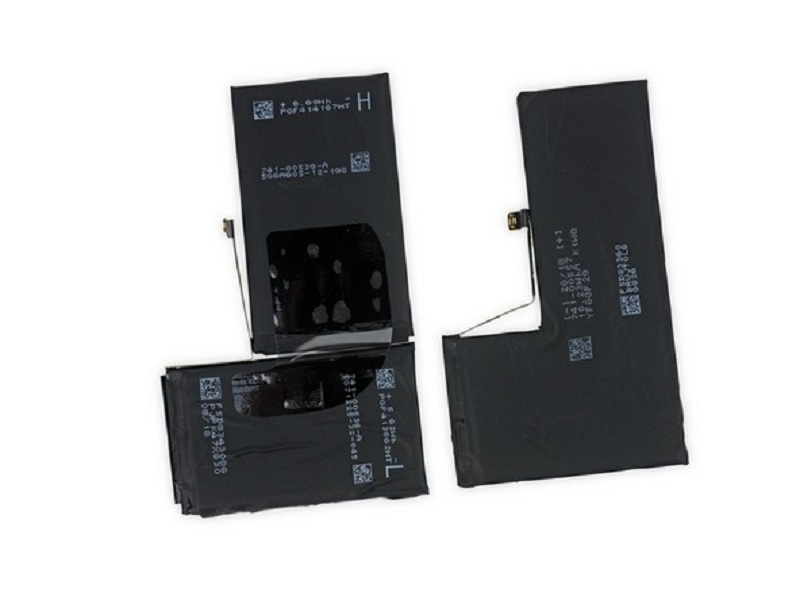

  • XS có pin 10.13 Wh (2.659 mAh ở 3.81 V), nặng 39.5 g — hơi bị hạ cấp so với X. Nhưng khả năng giảm này đi kèm với cấu hình pin mới. Thay vì sử dụng hai tế bào để lấp đầy lỗ hình chữ L này, Apple đã chế tạo một pin một cell hoàn toàn mới.
  • Pin XS Max không có gì ngạc nhiên khi công suất hàng đầu, với 12,08 Wh (3,179 mAh ở 3,80 V) và cân nặng 46,6 g. Không có tế bào đơn nào ở đây!

Đây là cả hai trong ballpark của S9 và S9 + pin, nhưng nhỏ hơn nhiều so với Note9.

Bước 13:

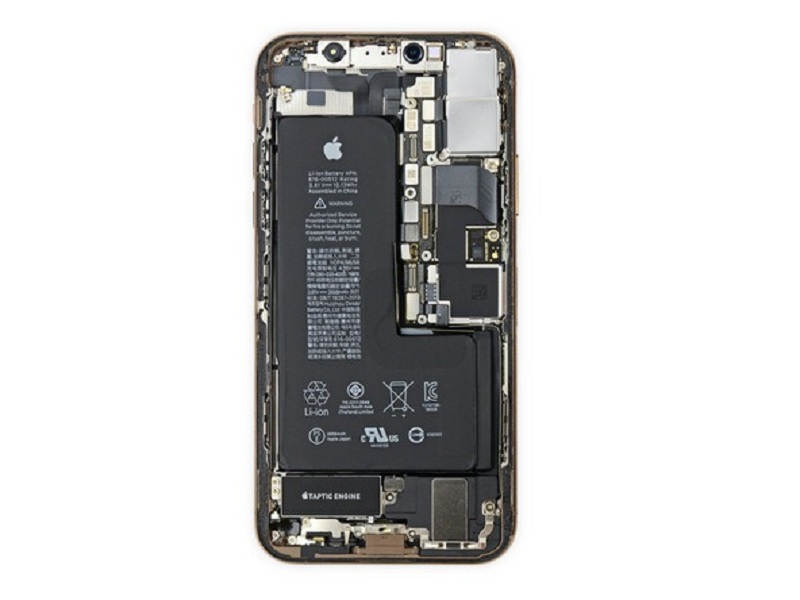

Chúng ta hãy lặn sâu vào origami pin của Apple:

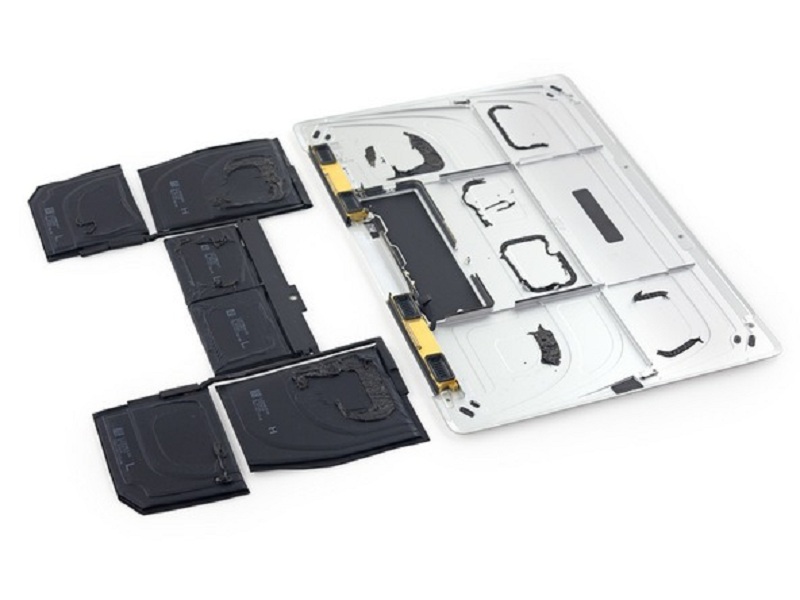

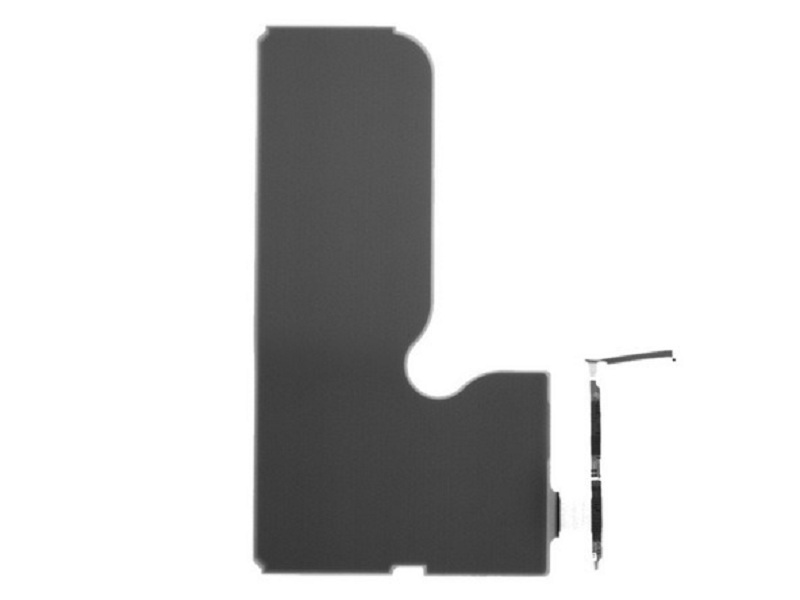

  • Kể từ năm 2015 khi MacBook “12” được công bố với một pin bậc thang, Apple đã ngày càng tìm cách tận dụng mọi không gian trong khung của thiết bị của họ bằng cách sử dụng pin có đường viền.

Điều thú vị ở đây là tế bào đơn này thực hiện công việc tốt hơn trong việc sử dụng không gian, nhưng lại có ít cú đấm hơn.

  • Các góc và cạnh phụ của pin đơn trong XS sẽ dễ bị căng thẳng hơn – sẽ rất thú vị khi xem pin mới hoạt động như thế nào khi nó ở độ tuổi.

Bước 14:

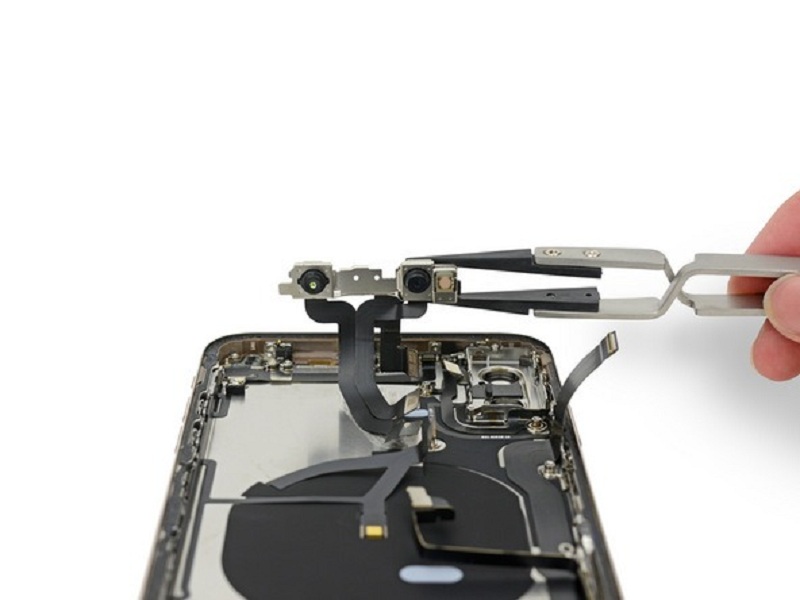

  • Cuộc cách mạng năm ngoái nhanh chóng trở thành thiết bị tiêu chuẩn – cả XS và XS Max đều được trang bị một mảng cảm biến cho công nghệ Face ID ưa thích của Apple.

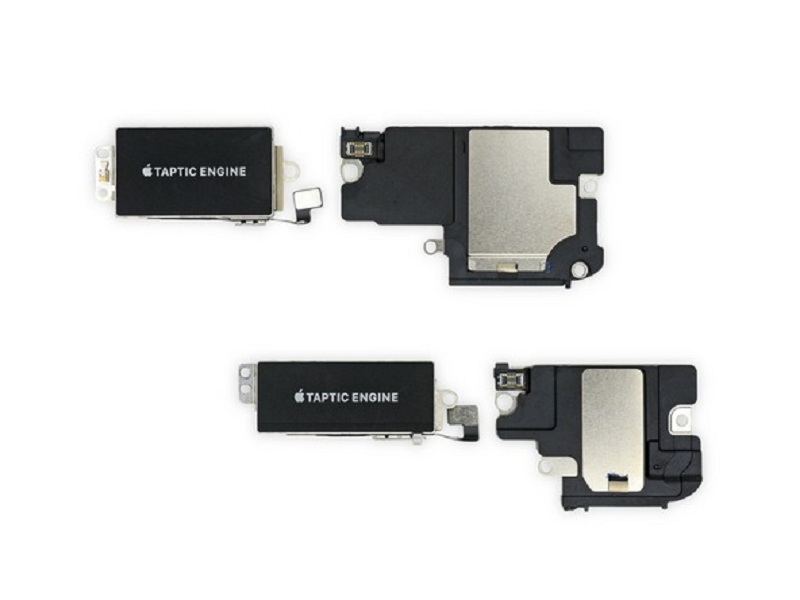

  • Thời gian để cá ra các âm thanh! Các động cơ Taptic và loa đi ra trong một hội đồng, nhưng dễ dàng tách biệt cho thay thế mô-đun.

XS Max có bộ phản hồi hơi hấp dẫn hơn, nhưng cả hai động cơ Taptic đều theo cùng một thiết kế yore.

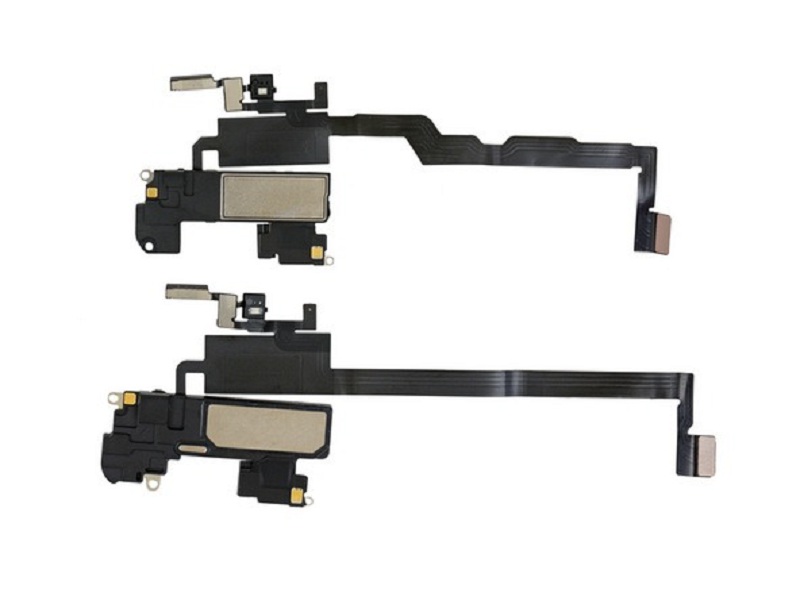

  • Nói về cùng, các loa tai nghe phù hợp với hầu như giống hệt nhau trên XS và XS Max, chỉ với một chút âm lượng loa thêm cho Max.

Bước 15:

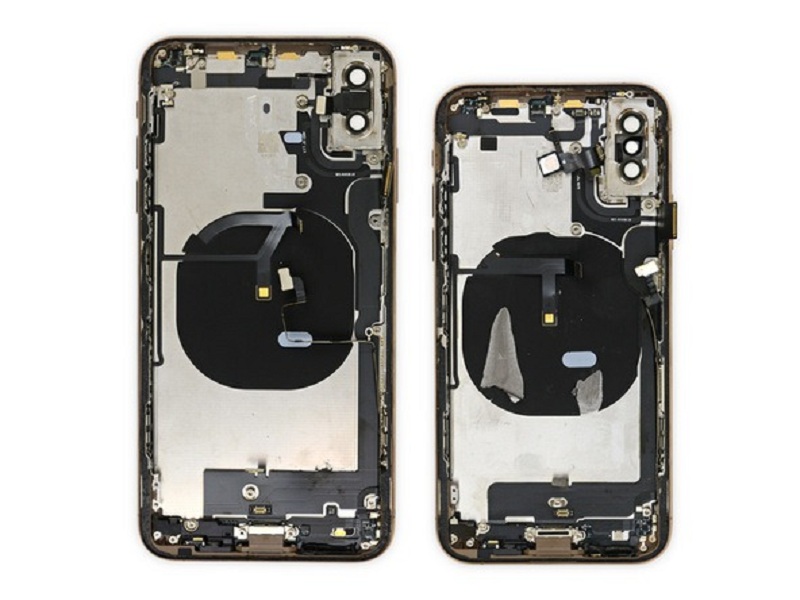

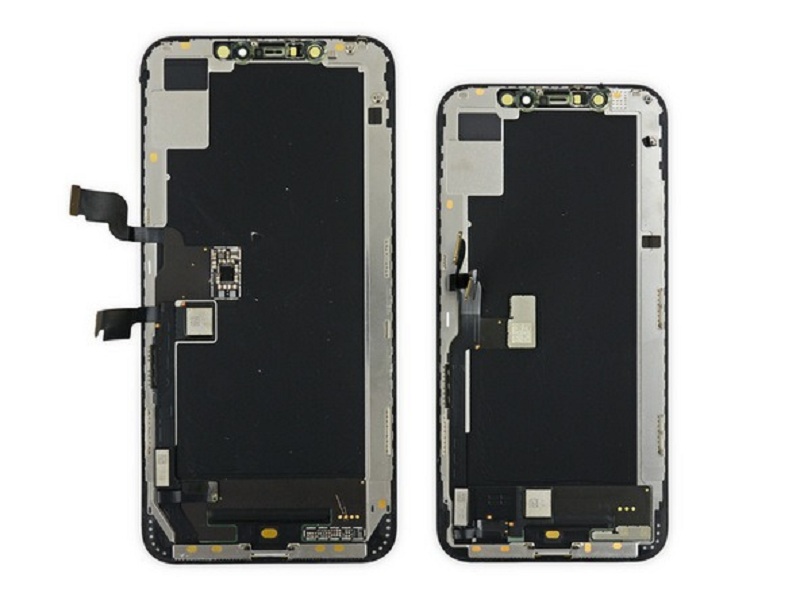

  • Khi chúng tôi cạo phần dưới của điện thoại, chúng tôi tìm thấy một số chip hiển thị ngon, và một thùng cáp nhỏ trong cơ thể.

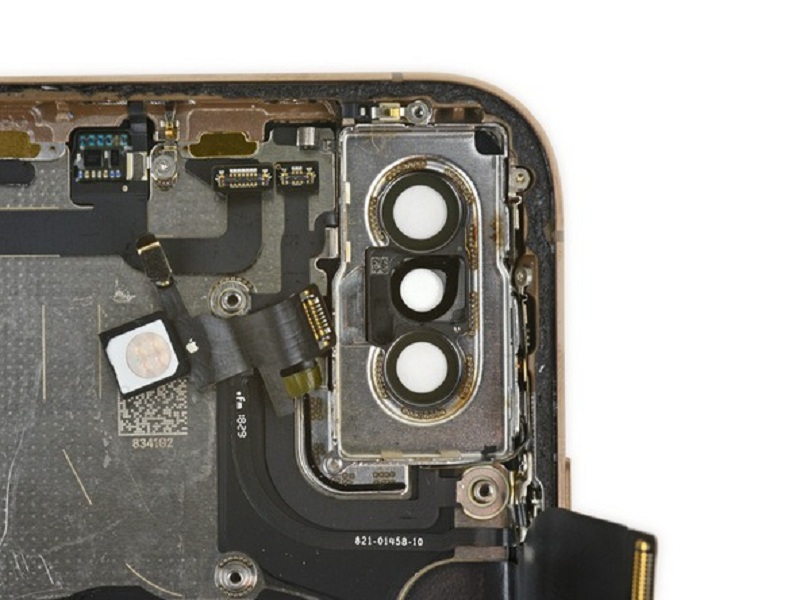

  • Có vẻ như kính phía sau vẫn bị kẹp giữa vết sưng máy ảnh và khung với hàng chục mối hàn nhỏ.

Mặc dù có nhiều cải tiến mà chiếc điện thoại này nhận được, nó có cùng cấu trúc kính iPhone 8 / iPhone X, có nghĩa là một cuộc gọi crack nhỏ để thay thế toàn bộ khung.

Bước 16:

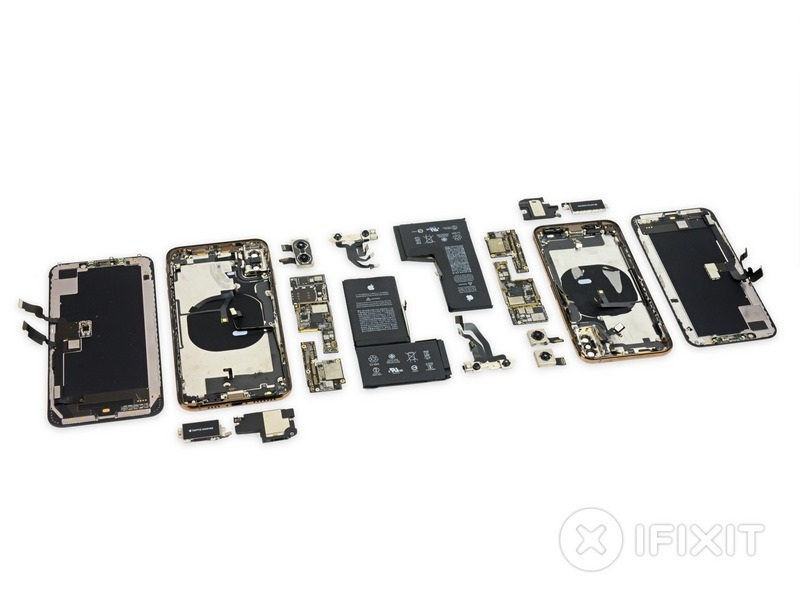

  • Chúng tôi đồng bộ hai điện thoại teardown đã đi đến một kết luận gọn gàng.
  • Chúng tôi nghi ngờ điều này đánh dấu sự khởi đầu của một kỷ nguyên mới trong thiết kế pin iPhone — khái niệm đơn giản về đường viền cẩn thận được giới hạn ở các XS nhỏ hơn, nhưng chúng tôi hy vọng sẽ sớm thấy nó. iPhone XR, có lẽ?
  • Rất cám ơn một lần nữa đến những người chủ nhà hảo tâm của chúng tôi tại Circuitwise ở Sydney, Úc, và những nụ hôn tốt nhất của chúng tôi tại Creative Electron để chụp ảnh X quang tuyệt đẹp của họ.
  • Oh, và một điều nữa: đó là thời gian để chỉ định một điểm số hoàn toàn đáng kể.
