iPhone 6s – Thay thế nút nguồn điện

!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
• Tháo hai vít P2 Pentalobe 3,4 mm ở cạnh dưới cùng của iPhone, bên cạnh đầu nối Lightning.

Mở màn hình hiển thị trên 6s phân tách một dải mỏng dính xung quanh chu vi của màn hình. Nếu bạn muốn thay thế chất kết dính, hãy chuẩn bị sẵn một dải băng dính mới trước khi tiếp tục. Nó có thể hoàn thành việc sửa chữa mà không thay thế các chất kết dính, và bạn có thể sẽ không nhận thấy bất kỳ sự khác biệt trong chức năng.

• Áp dụng cốc hút vào góc dưới bên trái của cụm màn hình.
• Cẩn thận không đặt cốc hút qua nút trang chủ.

Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.

• Hãy dành thời gian của bạn và áp dụng công ty, lực lượng không đổi. Việc lắp ráp màn hình là một phù hợp chặt chẽ hơn nhiều so với hầu hết các thiết bị và được tổ chức xuống với chất kết dính.

!!! Kéo quá mạnh có thể làm hỏng cụm màn hình. Chỉ áp dụng đủ áp lực để tạo ra một khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.

Nếu bạn gặp bất kỳ sự cố nào, hãy làm nóng mặt trước của iPhone bằng cách sử dụng iOpener, máy sấy tóc hoặc súng gia nhiệt cho đến khi hơi quá nóng để chạm vào. Điều này sẽ giúp làm mềm chất kết dính đảm bảo các cạnh của màn hình.

Có một notch ở mặt dưới của màn hình, ngay phía trên giắc cắm tai nghe. Đây là nơi an toàn nhất để bắt đầu prying điện thoại mở.

• Đặt cạnh phẳng của một spudger vào khoảng cách giữa màn hình và vỏ phía sau, ngay phía trên giắc cắm tai nghe.

• Xoay thanh gạt để mở rộng khoảng cách giữa cụm bảng mặt trước và phần còn lại của điện thoại.

• Chèn đầu phẳng của spudger ở phía bên trái của điện thoại, giữa cụm màn hình và vỏ phía sau.
• Trượt spudger lên phía bên của điện thoại để tách chất kết dính và bật các clip miễn phí.

• Hủy bỏ các spudger và lắp lại nó trên cạnh dưới, nơi bạn pried điện thoại mở.
• Trượt thanh trượt sang phải, dọc theo cạnh dưới của điện thoại.

• Trượt spudger lên phía bên phải để tiếp tục tách các chất kết dính và popping các clip hiển thị miễn phí từ iPhone.

• Sử dụng cốc hút để mở màn hình, phá vỡ phần cuối của chất kết dính.

!!! Không mở màn hình quá 90º, vì nó vẫn được kết nối ở đầu bởi ba dây cáp có thể bị đứt nếu kéo dài.

• Kéo lên trên nub ở phía trên cùng của cốc hút để lấy ra khỏi bảng phía trước.

• Nhẹ nhàng nắm bắt cụm màn hình và nhấc nó lên để mở điện thoại, sử dụng các clip ở phía trên cùng của bảng điều khiển phía trước làm bản lề.
• Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.
• Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để giữ màn hình.

Tháo hai vít Phillips đảm bảo giá đỡ đầu nối pin, có độ dài sau:

• Một vít 2,9 mm
• Một vít 2.2 mm

Trong suốt quá trình sửa chữa này, hãy theo dõi từng vít và đảm bảo rằng nó quay trở lại chính xác nơi nó đến để tránh làm hỏng iPhone của bạn.

• Tháo khung nối đầu nối pin khỏi iPhone.

• Sử dụng các điểm của một spudger để ngắt kết nối pin bằng cách prying nó thẳng lên từ bảng logic.

• Đẩy đầu nối pin ra khỏi bảng logic cho đến khi nó được tách ra khỏi ổ cắm của nó, để tránh bất kỳ kết nối tình cờ nào với pin trong khi bạn làm việc.

Tháo bốn vít Phillips sau bảo vệ giá đỡ cáp màn hình:

• Ba vít 1,2 mm
• Một vít 2,8 mm

• Tháo khung cáp màn hình.

• Sử dụng một spudger hoặc một móng tay sạch để ngắt kết nối cáp flex camera phía trước bằng cách prying nó thẳng lên từ ổ cắm của nó trên bảng logic.

• Ngắt kết nối cáp số hóa bằng cách prying nó thẳng lên từ ổ cắm của nó trên bảng logic.

!!! Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Cách nhấn ở giữa đầu nối có thể làm cong thành phần và gây hư hỏng số hóa.

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

• Ngắt kết nối cáp hiển thị bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

• Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

• Sử dụng đầu phẳng của một spudger để ngắt kết nối máy ảnh iSight khỏi ổ cắm của nó trên bảng logic.

Tháo hai vít Phillips sau đây qua khung máy ảnh iSight:

• Một vít 1,6 mm
• Một vít 2.0 mm

• Tháo khung máy ảnh.

• Chèn một spudger vào bên máy ảnh, giữa vỏ phía sau và mô-đun máy ảnh.
• Nhẹ nhàng nâng lên trên máy ảnh để di chuyển nó ra khỏi nhà ở của nó.

• Tháo máy ảnh.

• Lắp công cụ đẩy thẻ SIM hoặc kẹp giấy vào lỗ nhỏ trong khay thẻ SIM.
• Nhấn để đẩy khay ra.

Điều này có thể đòi hỏi một số lượng đáng kể của lực lượng.

• Tháo cụm khay thẻ SIM khỏi iPhone.

Khi lắp lại thẻ SIM, hãy đảm bảo rằng nó đang ở đúng hướng tương đối so với khay.

• Tháo hai vít Phillips 2,3 mm đảm bảo giá đỡ đầu nối cáp thành phần phía trên.

• Tháo giá đỡ đầu nối cáp thành phần trên.

Tháo năm vít Phillips sau bảo vệ anten Wi-Fi trên cùng bên trái:

• Hai vít 1.5mm
• Một vít 2,3 mm
• Một vít 1,9 mm
• Một vít 2.0 mm

• Tháo ăng-ten Wi-Fi trên cùng bên trái.

• Sử dụng đầu phẳng của một spudger để ngắt kết nối cáp điều khiển âm thanh khỏi ổ cắm trên bo mạch logic.

• Sử dụng đầu nhọn của một spudger để ngắt kết nối cáp ăng ten khỏi ổ cắm của nó ở góc trên bên phải của bảng logic.

• Sử dụng đầu nhọn của một spudger để ngắt kết nối cáp ăng ten khỏi ổ cắm của nó ở góc dưới bên trái của bảng logic.

• Chèn đầu phẳng của một spudger bên dưới cáp ribbon kết nối Lightning. Nâng lên để ngắt kết nối nó khỏi ổ cắm của nó trên bảng logic.

• Nhẹ nhàng kéo lên cáp ăng-ten để hủy định tuyến nó khỏi hai clip ở phía bên phải của bảng logic.

• Tháo vít Phillips 1,3 mm đảm bảo khung NFC vào bảng logic.

• Tháo khung NFC.

Tháo hai vít Phillips sau đây:

• Một vít 2.5 mm ở đầu bảng logic
• Một vít 1,4 mm đặt vào cạnh trên của vỏ phía sau

• Tháo kẹp nhựa ra.

Tháo ba vít cuối cùng bảo đảm bảng logic vào vỏ phía sau:

• Một vít Phillips 1,9 mm
• Một hạt hex 2,5 mm
• Một vít Phillips 1,8 mm

• Chèn một lựa chọn mở bên dưới cạnh dưới của bảng logic, giữa bảng và loa.
• Sử dụng các lựa chọn mở để nhẹ nhàng nâng bảng logic ra khỏi nhà ở của nó.
• Tháo bảng logic.

• Tháo hai vít Phillips 1,5 mm đang giữ Công cụ Taptic tại chỗ.
• Loại bỏ Công cụ Taptic.

• Sử dụng nhíp để bóc các đầu của các dải dính pin ở cạnh dưới của pin.

!!! Cố gắng không để nếp nhăn các dải trong quá trình này-họ sẽ trở nên rất khó khăn để đối phó và sẽ không thẳng ra một lần nữa.

• Kéo một trong các dải dính thẳng ra, về phía dưới cùng của iPhone.
• Để có kết quả tốt nhất, hãy kéo dải ở góc 60º trở xuống.

Dải sẽ kéo dài nhiều lần độ dài ban đầu của nó. Tiếp tục kéo đều đặn, lấy lại dải gần iPhone hơn nếu cần.

• Tiếp tục kéo cho đến khi dải được tháo hoàn toàn.

!!! Nếu các tab dính pin bị đứt ở bất kỳ điểm nào trong quá trình loại bỏ, hãy sử dụng ngón tay hoặc nhíp cùn để lấy độ dài còn lại của keo dính và tiếp tục kéo.

Nếu một trong các dải dính bị vỡ dưới pin trong suốt quy trình này và không thể truy xuất được, hãy xóa dải còn lại và sau đó chuyển sang Bước 48.

• Lặp lại bước trước đó cho dải dính thứ hai.
• !!! Sử dụng một tay để giữ pin khi bạn tháo dải thứ hai, hoặc dải có thể tháo pin ra khỏi điện thoại khi nó tách ra khỏi vỏ phía sau.

• Nếu bạn đã loại bỏ thành công tất cả ba dải dính, hãy chuyển sang bước tiếp theo. Nếu không, bạn sẽ cần phải nâng pin từ vỏ phía sau.
• Chuẩn bị một iOpener và áp dụng nó vào mặt sau của vỏ phía sau, trực tiếp trên pin. Ngoài ra, bạn có thể áp dụng nhiệt bằng cách sử dụng súng nhiệt hoặc máy sấy tóc.
• Sau khoảng một phút, hãy lật điện thoại và sử dụng thẻ nhựa để làm vỡ bất kỳ chất dính còn lại nào phía sau pin.

• Tháo pin.

Khi lắp pin, tham khảo hướng dẫn này để thay thế các dải dính của pin.

• Tháo vít Phillips 1,3 mm duy nhất bảo đảm giá đỡ flash.
• Tháo khung đèn flash.

• Sử dụng đầu phẳng của một spudger để nhấc flash ra khỏi vỏ trong vỏ phía sau.

Tháo năm vít Phillips sau đây:

• Hai vít 2,5 mm được đặt vào cạnh trái của vỏ phía sau
• Một vít Phillips # 000 2.1 mm được đặt vào cạnh trái của vỏ phía sau
• Hai vít 2.1 mm được đặt vào cạnh phải của vỏ phía sau

Nếu bạn overtighten các ốc vít trong quá trình reassembly, nút nguồn và âm lượng của bạn có thể không bấm đúng cách. Kiểm tra thao tác nhấp vào mỗi nút trước khi bạn tiếp tục khôi phục.

• Sử dụng đầu nhọn của một ống hút để nhẹ nhàng tách micro ra khỏi vỏ phía sau.

• Trượt một lựa chọn mở giữa cáp thành phần phía trên và vỏ phía sau. Nhẹ nhàng tách cáp ra khỏi vỏ phía sau.

• Tiếp tục đẩy nút mở dưới cáp cho đến khi nó tách hoàn toàn khỏi vỏ phía sau.

• Tháo cụm cáp thành phần trên.

• Nếu bộ phận thay thế của bạn không đi kèm với nắp đậy công tắc tắt tiếng, bạn sẽ cần phải tháo nắp công tắc và chuyển nó.
• Sử dụng đầu phẳng của thanh gạt để ấn xuống và giữ chắc chắn khung cũ.
• Sử dụng nhíp hoặc ngón tay của bạn để cẩn thận đá nắp chuyển đổi sao cho các nắp đậy công tắc bật ra khỏi các clip của chúng.
• Nhấc nắp công tắc lên thẳng.

Để lắp nắp công tắc tắt vào cụm cáp phía trên mới, đảo ngược các bước.

Các chân có nghĩa vụ phải nghỉ ngơi gần mở đoạn mở. Không cố gắng ghim các chân vào các clip. Nắp công tắc sẽ được giữ an toàn tại chỗ khi bạn vặn khung lại vào vỏ máy.

Nắp công tắc bật chỉ theo một hướng. Nếu bạn gặp khó khăn trong việc mở nắp công tắc lên phần mới, hãy thử bật công tắc sao cho cần nhô ra màu đen ở vị trí khác.

Trước khi lắp ráp lại điện thoại, hãy kiểm tra tất cả các nút chuyển và nút để xem chúng có hoạt động không.

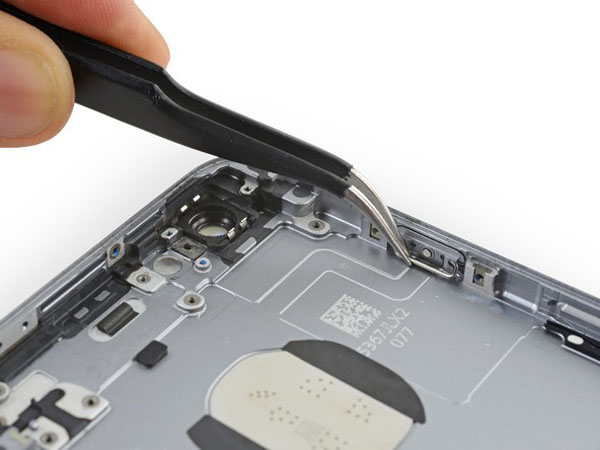

• Nắm chặt thanh kim loại ở mặt sau của nắp nút nguồn.

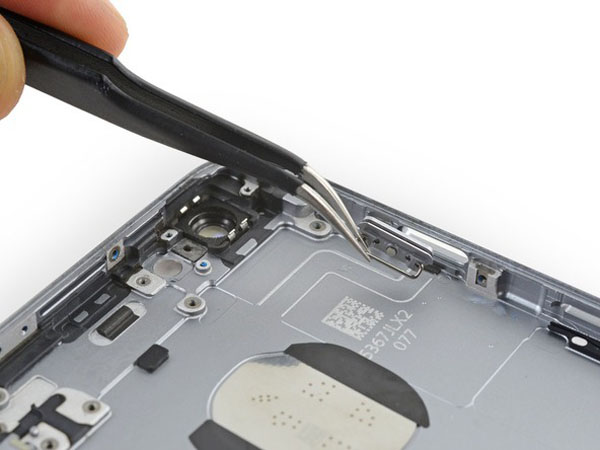

• Tháo nắp nút nguồn. Kiểm tra đúng hướng khi cài đặt lại nắp nút.

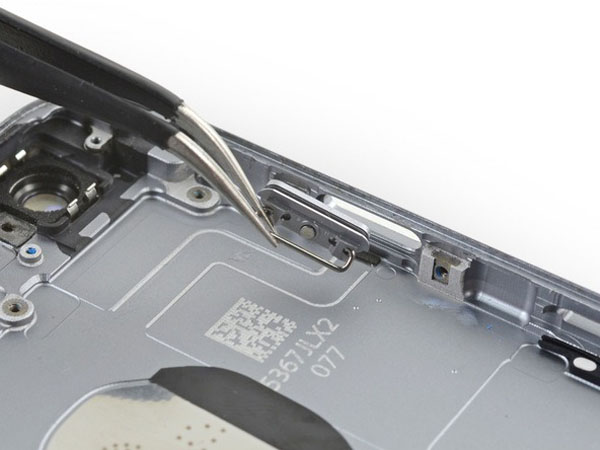

Thanh kim loại nên vung xuống, hướng về phía sau vỏ iPhone.
