iPhone SE – Thay thế máy ảnh mặt trước và cáp cảm biến thay thế

• Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.
• Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

!!! Trước khi tiếp tục, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
• Tháo hai vít Pentalobe 3,9 mm ra khỏi hai bên đầu nối Lightning.

Trong các bước sau, bạn sẽ kéo màn hình ra khỏi thân máy. Màn hình hiển thị bao gồm màn hình kính và khung bezel bằng nhựa với các kẹp kim loại.

• Bất kể công cụ bạn sử dụng, bạn cần chắc chắn rằng bạn kéo toàn bộ màn hình lên.
• Nếu kính bắt đầu tách ra khỏi nhựa, như thể hiện trong hình ảnh đầu tiên, hãy trượt công cụ mở nhựa giữa khung nhựa và thân điện thoại bằng kim loại để nhổ các kẹp kim loại ra khỏi vỏ máy.

Nếu bạn lắp ráp lại điện thoại với khung bezel màn hình riêng biệt, bạn có thể muốn đặt một dải keo dính mỏng giữa khung bezel nhựa và kính để giữ điện thoại đóng lại.

Hai bước tiếp theo thể hiện bằng cách sử dụng iSclack, một công cụ tuyệt vời để mở iPhone an toàn mà chúng tôi khuyên bạn nên dành cho bất kỳ ai thực hiện nhiều sửa chữa. Nếu bạn không sử dụng iSclack, hãy bỏ qua hai bước tiếp theo.

• Đóng tay cầm trên iSclack, mở hàm kẹp.
• Đặt đáy iPhone của bạn ở giữa các cốc hút, chống lại máy đo độ sâu nhựa.
• Cốc hút hàng đầu nên đặt ngay phía trên nút home.
• Mở các chốt để đóng các hàm của iSclack. Đặt giữa các cốc hút và ấn chúng vào phần trên và dưới của iPhone.

• Giữ chặt iPhone của bạn và đóng tay cầm của iSclack để tách các cốc hút, kéo bảng mặt trước lên từ vỏ phía sau.
• ISclack được thiết kế để mở một cách an toàn iPhone của bạn vừa đủ để tách các mảnh, nhưng không đủ để làm hỏng cáp nút home.

Bỏ hai cốc hút ra khỏi iPhone của bạn.

• Bỏ qua ba bước tiếp theo và tiếp tục Bước 9.

• Nếu bạn không có iSclack, hãy sử dụng một cốc hút duy nhất để nâng bảng mặt trước:
• Nhấn một cốc hút lên màn hình, ngay phía trên nút home.

Hãy chắc chắn rằng cốc là hoàn toàn trên màn hình để có được một con dấu chặt chẽ.

!!! Bảng điều khiển phía trước được gắn với các clip và có một số cáp ribbon kết nối nó với phần còn lại của điện thoại. Mục tiêu của bạn ở đây là phát hành các clip và mở điện thoại chỉ đủ để ngắt kết nối cáp. Đi chậm và cẩn thận để tránh thiệt hại.

Đảm bảo rằng cốc hút được gắn chắc chắn vào cụm mặt trước gần nút home.

• Trong khi giữ iPhone xuống bằng một tay, hãy kéo cốc hút lên để hơi tách nút đầu cuối của bảng điều khiển phía trước khỏi vỏ phía sau.
• Với một công cụ mở nhựa, nhẹ nhàng nâng các cạnh của vỏ phía sau xuống, cách xa cụm bảng điều khiển phía trước, trong khi bạn kéo lên bằng cốc hút.

!!! Hãy dành thời gian của bạn và áp dụng công ty, lực lượng không đổi. Bảng 5 mặt trước lắp ráp là một phù hợp chặt chẽ hơn nhiều so với hầu hết các thiết bị.

!!! Không cố gắng tháo hoàn toàn cụm bảng mặt trước ra khỏi vỏ phía sau, vì có một số cáp ribbon tinh tế kết nối chúng.

• Kéo nub nhựa để nhả con dấu chân không trên cốc hút.
• Tháo cốc hút ra khỏi cụm màn hình.

• Mở điện thoại vừa đủ để lộ khung kim loại bao phủ cáp nút home.

!!! Không mở điện thoại quá xa hoặc bạn có nguy cơ làm hỏng dây cáp nút chủ hoặc ổ cắm mà nó cắm vào. Giữ dây cáp lỏng lẻo – nếu nó bị căng căng, quá xa.

• Chỉ lắp ráp nút gốc của điện thoại sẽ có khả năng sử dụng chức năng Touch ID. Nếu bạn trích xuất cáp, việc cài đặt nút trang chủ mới sẽ chỉ khôi phục các chức năng nút trang chủ thông thường, chứ không chỉ các tính năng của Touch ID.
• Sử dụng đầu của một spudger để đẩy khung miễn phí và loại bỏ nó bằng nhíp.

Hai bước tiếp theo được áp dụng để lắp ráp lại. Bỏ qua chúng và tiếp tục Bước 12 cho đến khi lắp ráp lại.

Trong khi lắp ráp lại, bạn sẽ cần phải cài đặt lại giá đỡ cáp Touch ID. Đầu khung cần trượt giữa pin và đầu nối cáp ID cảm ứng, phía trước thẻ kim loại. Phía dưới phải chốt xuống trên đầu nối.

Trượt đầu của giá đỡ qua đầu nối cáp ID cảm ứng từ trái sang phải.

• Sử dụng đầu phẳng của một ống hút để chụp phần phía trước của giá đỡ cáp cảm ứng xuống trên đầu nối cáp.

Nếu giá đỡ không bị tuôn ra, bạn có thể cần phải tháo khung và trượt lại trên đầu nối cáp để phù hợp hơn.

• Sử dụng đầu của một spudger để nâng đầu nối cáp nút home lên khỏi ổ cắm của nó.

!!! Hãy chắc chắn rằng bạn đang tách đầu nối cáp khỏi ổ cắm của nó và không phải tò mò toàn bộ ổ cắm. Ổ cắm nằm trên dây cáp dán riêng của nó có thể được nâng lên nếu bạn không cẩn thận.

• Khi đầu nối đã được nhả ra, hãy kéo đầu cuối của nút lắp ráp ra khỏi vỏ máy, sử dụng phần trên của điện thoại làm bản lề.
• Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.
• Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để giữ màn hình.

• Tháo hai vít Phillips # 000 1.6 mm bảo đảm giá đỡ đầu nối pin kim loại vào bảng logic.

• Tháo khung nối đầu nối pin bằng kim loại ra khỏi iPhone.

• Sử dụng đầu phẳng của một ống hút để nhẹ nhàng nâng đầu nối pin lên từ ổ cắm của nó trên bảng logic.

!!! Hãy rất cẩn thận để chỉ nâng lên trên kết nối pin chính nó và không phải là ổ cắm trên bảng logic. Nếu bạn nâng lên trên ổ cắm bảng logic hoặc bản thân hội đồng quản trị, bạn có thể phá hủy ổ cắm hoặc làm hỏng các thành phần lân cận trên bảng.

Tháo các vít sau đảm bảo khung cáp lắp ráp bảng mặt trước vào bảng logic:

• Một vít Phillips # 000 1,7 mm.
• Một vít Phillips # 000 1,2 mm.
• Một vít Phillips # 000 1,3 mm.
• Một vít Phillips # 000 dài hơn 1,7 mm

Trục vít 1,7 mm này có xu hướng không bị thu hút bởi một tuốc nơ vít từ hóa. Cẩn thận không để mất nó khi tháo ra.

!!! Điều đặc biệt quan trọng là phải theo dõi các vít của bạn trong bước này để lắp ráp lại. Vô tình sử dụng ốc vít 1,3 mm hoặc một trong các vít 1,7 mm ở lỗ dưới cùng bên phải sẽ dẫn đến thiệt hại đáng kể cho bo mạch logic khiến điện thoại không còn khởi động đúng cách nữa.

!!! Vô tình sử dụng ốc vít 1,3 mm hoặc một trong các vít 1,7 mm ở lỗ dưới cùng bên phải sẽ dẫn đến thiệt hại đáng kể cho bo mạch logic khiến điện thoại không còn khởi động đúng cách nữa.

• Tháo khung cáp lắp ráp bảng mặt trước khỏi bo mạch logic.

• Sử dụng một spudger hoặc một móng tay để ngắt kết nối camera mặt trước và cáp cảm biến.

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

• Ngắt kết nối đầu nối cáp LCD.

Khi lắp ráp lại điện thoại, cáp LCD có thể bật ra khỏi đầu nối. Điều này có thể dẫn đến các đường trắng hoặc màn hình trống khi bật lại điện thoại của bạn. Nếu điều đó xảy ra, chỉ cần kết nối lại cáp và điện chu kỳ điện thoại của bạn. Cách tốt nhất để cấp nguồn cho điện thoại của bạn là ngắt kết nối và kết nối lại pin.

• Cuối cùng, ngắt kết nối đầu nối cáp số hóa.

• Tháo cụm mặt trước khỏi vỏ phía sau.

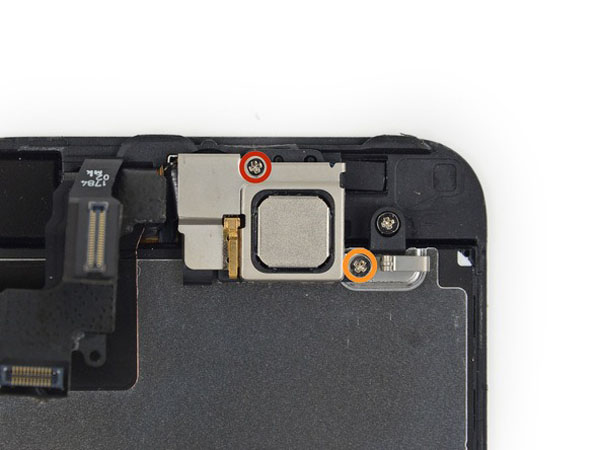

Tháo hai ốc vít đảm bảo khung thành phần phía trên:

• 4,0 mm Phillips # 000.
• 2,3 mm Phillips # 000.

!!! Điều bắt buộc là các vít phải được lắp vào các lỗ tương ứng. Nếu không, nó có thể gây hư hỏng nghiêm trọng cho màn hình LCD trong quá trình lắp ráp lại.

Hướng điện thoại như hình minh họa, với nút trang chủ ở trên cùng và loa tai nghe ở phía dưới.

• Nhẹ nhàng tháo clip, gần góc dưới cùng bên trái của giá đỡ loa tai nghe, ra khỏi hốc của nó trên cụm bảng mặt trước.

!!! Không được nâng lên bằng lực quá mạnh vì khung loa tai nghe mỏng manh và dễ uốn.

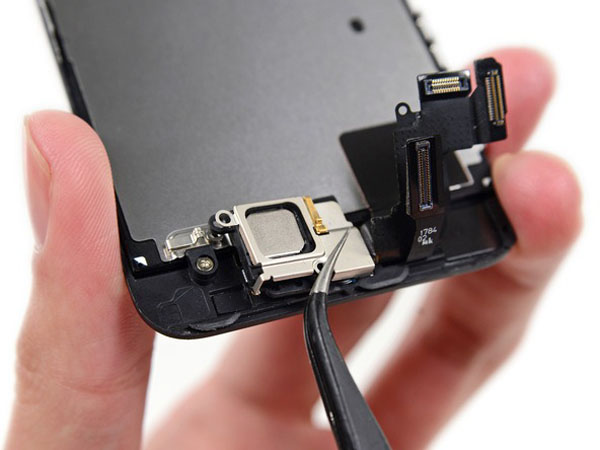

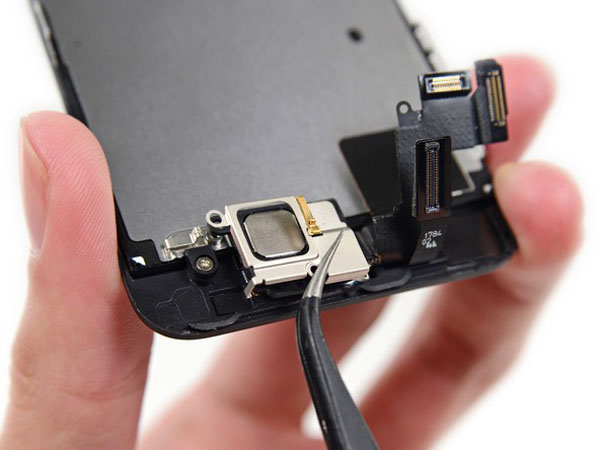

• Với một bộ nhíp, chuyển khung sang bên trái để bỏ ghim.

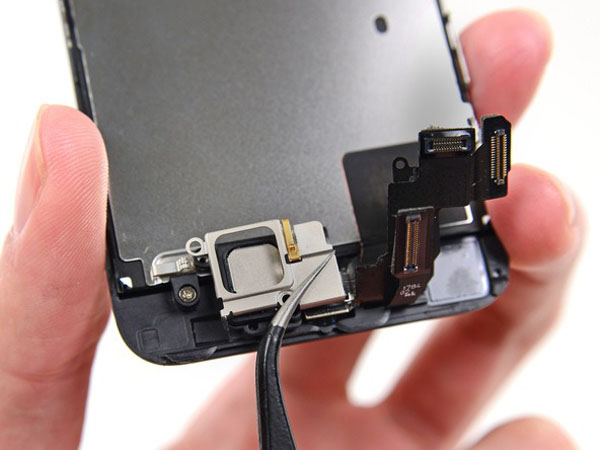

• Tháo khung khỏi màn hình.

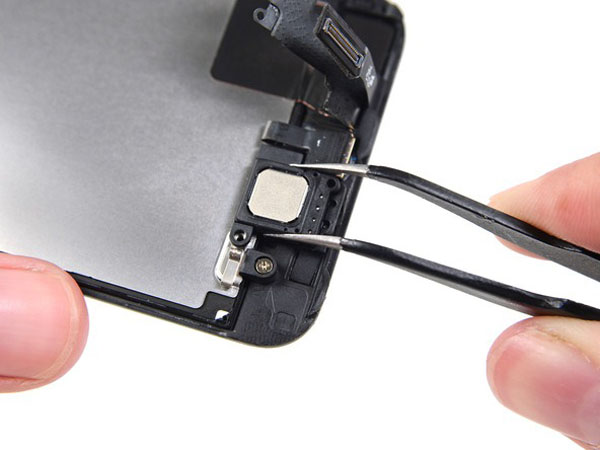

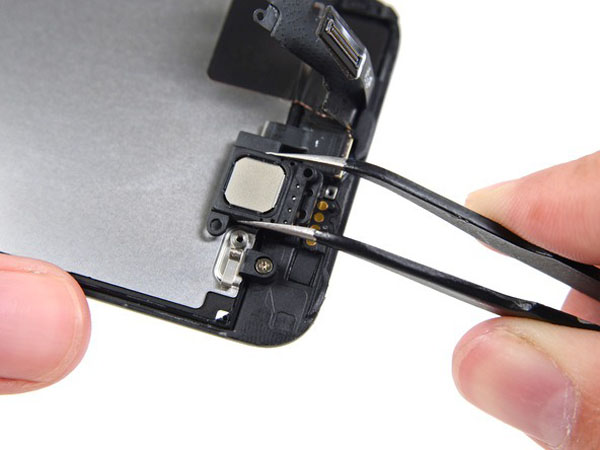

• Tháo loa tai nghe với một bộ nhíp.

!!! Nếu bạn sử dụng ngón tay, hãy cẩn thận để không chạm vào các điểm tiếp xúc màu vàng ở mặt trước. Dầu ngón tay có thể ngăn ngừa tiếp xúc tốt.

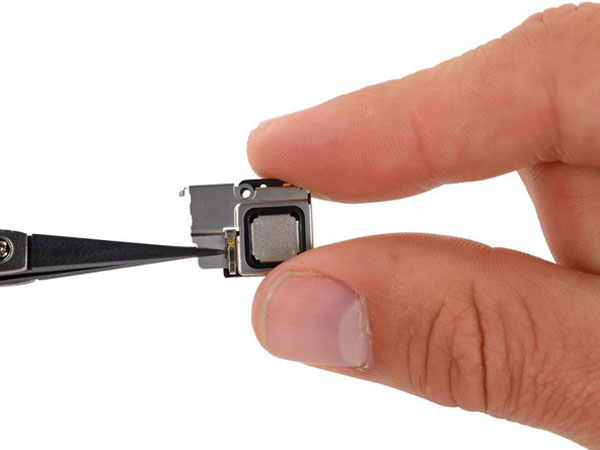

Để thay thế loa tai nghe, cách dễ nhất là cài đặt loa và giá đỡ với nhau:

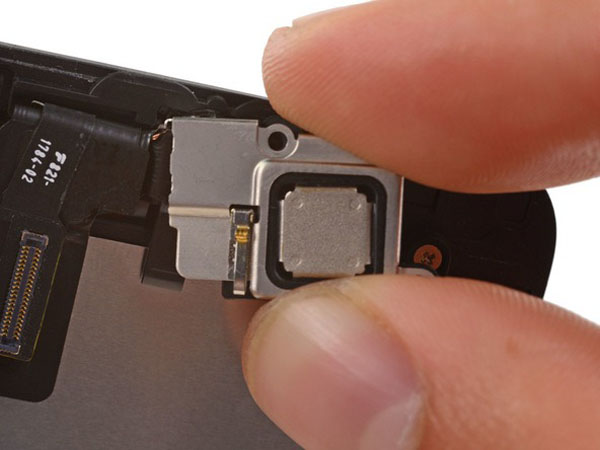

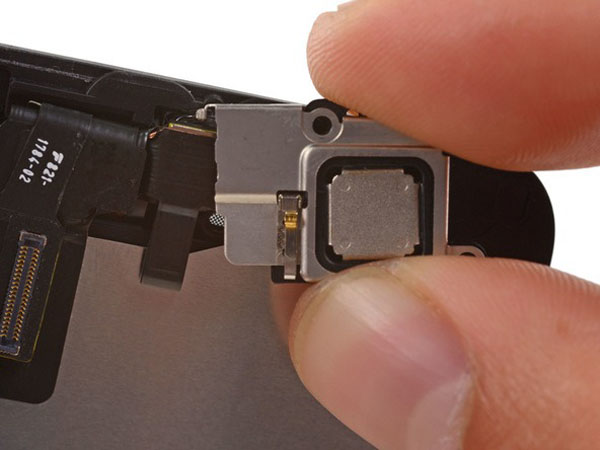

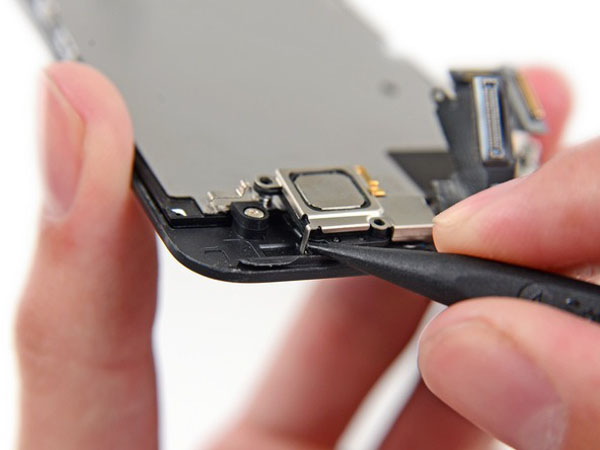

• Đặt giá đỡ loa tai nghe qua loa để nó vừa khít với vỏ loa của nó.
• Trượt móc trái của khung vào rãnh trên góc trên cùng bên trái của máy ảnh mặt trước.
• Xoay khung đỡ sao cho nó nằm phẳng trên vỏ sau, căn chỉnh hai lỗ vít. Ấn giá đỡ vào vị trí, đảm bảo móc ở phía bên phải của khung kim loại bám vào màn hình.

Bước này yêu cầu tháo máy ảnh mặt trước và cáp cảm biến khỏi cụm mặt trước của bạn.

Camera mặt trước và cáp cảm biến được gắn vào cụm màn hình với chất kết dính nhẹ.

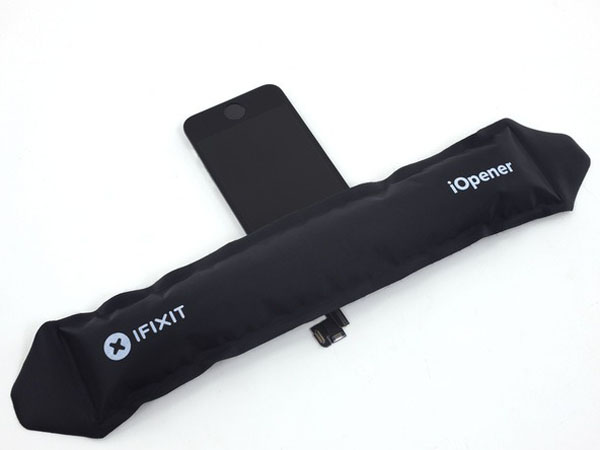

• Sử dụng một iOpener để làm mềm chất kết dính sẽ giúp loại bỏ nó một cách an toàn. Làm theo hướng dẫn iOpener của chúng tôi để sử dụng nó.

• Sử dụng các cạnh của một bộ nhíp hoặc một kim loại spudger, nhẹ nhàng nâng cáp tai nghe loa liên lạc lên, để tách phần này của máy ảnh và cáp cảm biến từ các chất kết dính dưới đây.

!!! Chỉ được nâng lên trực tiếp dưới các đầu tiếp xúc của loa tai nghe – có các cảm biến và vi mạch có thể bị hư hại do làm gián đoạn ở nơi khác.

• Sử dụng các điểm của một spudger để nâng cảm biến ánh sáng môi trường xung quanh và cảm biến khoảng cách ra khỏi hốc của họ trong hội đồng hiển thị.

Có một người giữ bằng nhựa và kim loại vuông nhỏ cho cảm biến tiệm cận. Chủ này là điều cần thiết cho cảm biến tiệm cận hoạt động chính xác.

Nếu thay thế cảm biến tiệm cận, hãy đảm bảo rằng người giữ vẫn được tôn trọng phía sau màn hình. Nếu nó đi kèm với cảm biến tiệm cận cũ, hãy tháo nó ra khỏi cảm biến cũ và sử dụng một ít chất kết dính để gắn lại nó vào mặt sau của màn hình.

• Sử dụng đầu phẳng của một ống hút để nhẹ nhàng bóc phần camera phía trước của cáp ra khỏi cụm màn hình.

Nếu bạn lắp lại cùng một tấm khiên vào màn hình mới, không cần phải tháo cụm cáp ra khỏi tấm chắn màn hình LCD. Bỏ qua bước này.

• Cẩn thận lột vỏ cáp ra khỏi tấm chắn màn hình LCD để tháo nó ra khỏi màn hình.

!!! Cẩn thận không lấy cáp số hóa trong khi lột máy ảnh mặt trước và cáp lắp ráp cảm biến.

• Tháo lớp phủ nhựa khỏi micrô trên cụm cáp cảm biến.

• Tháo bất kỳ dải đệm rõ ràng nào khỏi cảm biến ánh sáng, cáp và camera mặt trước.

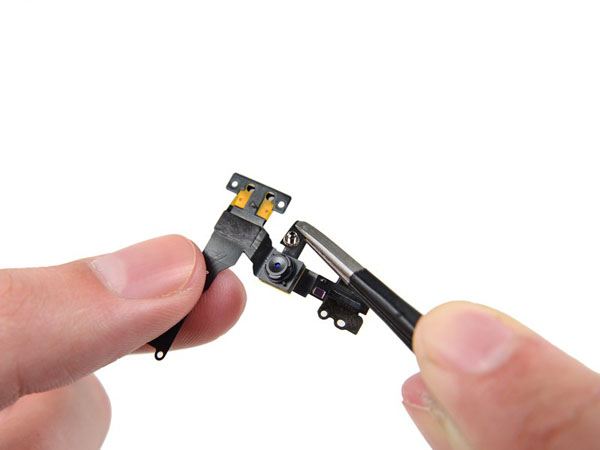

Để đảm bảo vị trí phù hợp và phù hợp của các thành phần, hãy đảm bảo lắp ráp cáp mới của bạn khớp với thiết bị được tháo ra khỏi iPhone của bạn.

• Bạn có thể cần phải sử dụng một bộ nhíp để gấp phần micrô của cáp sao cho phần vàng nằm bên trong cáp và bộ phận bạc nằm trên đầu.
