Lenovo IdeaTab S2107A-F – Hướng dẫn tháo lắp

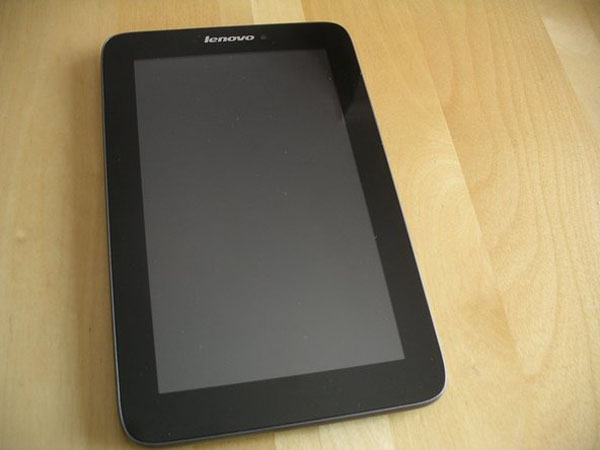

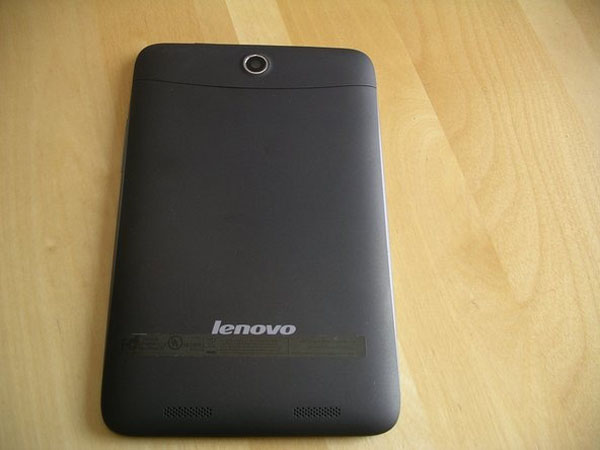

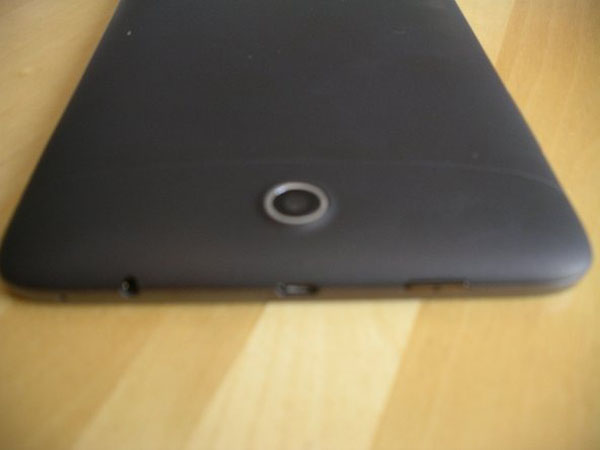

Bước 1: Mặt trước và Mặt sau trước khi mở nó lên

• Sẵn sàng để bắt đầu xé nó ra. Đó là một chiếc máy tính bảng giá rẻ vài năm trước, wifi của nó rất chậm, vì vậy ngày nay nó không thể sử dụng được. Hãy xem những gì bên trong.

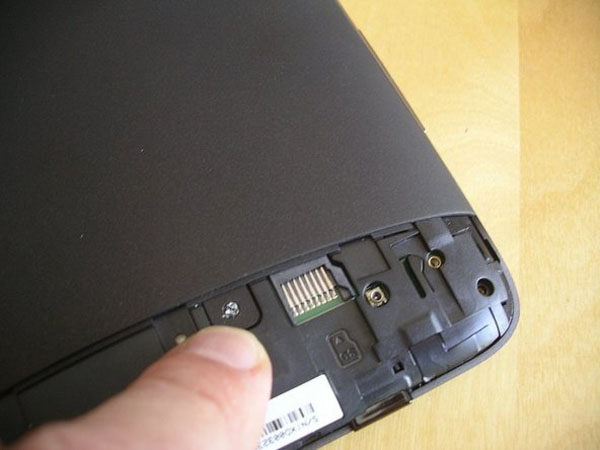

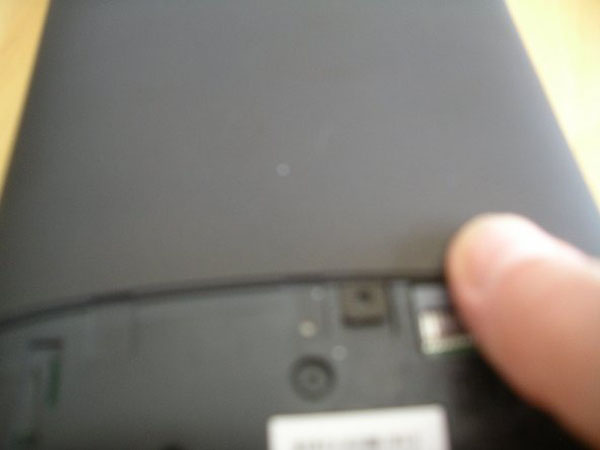

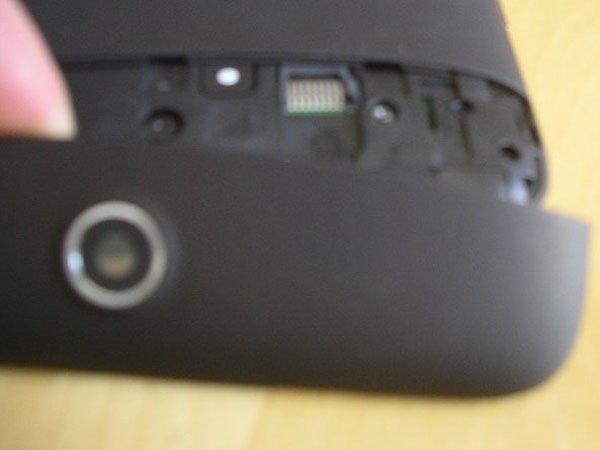

Bước 2: Tháo nắp trên cùng phía sau

• Chúng tôi đang nhìn vào phía sau hàng đầu ở đây. Nó chỉ trượt về phía trên cùng của máy tính bảng và nhấc lên, để lộ máy ảnh và ngăn chứa thẻ micro SD.

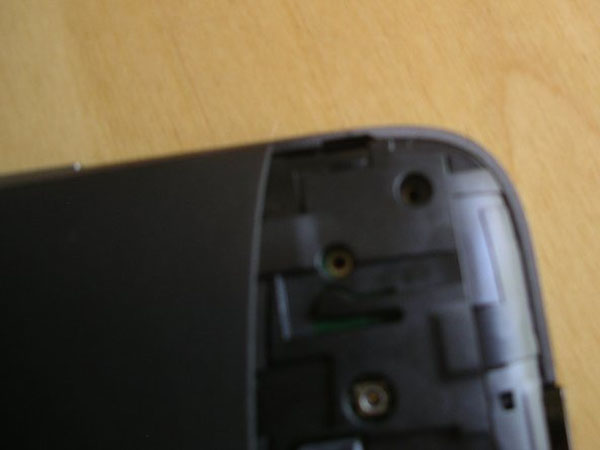

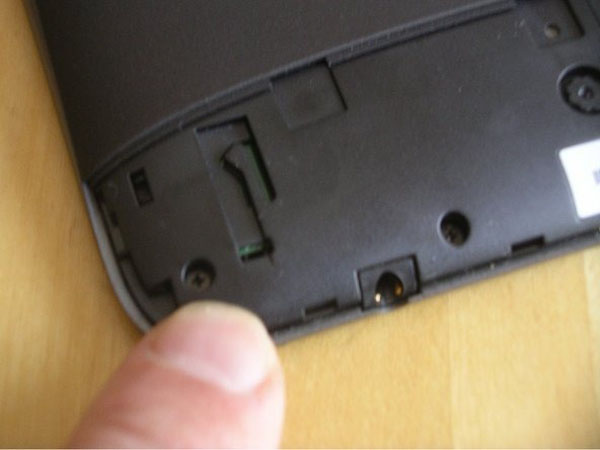

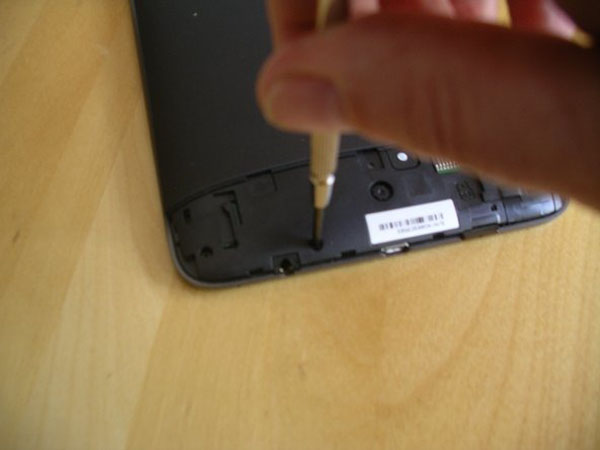

Bước 3: Loại bỏ 3 ốc vít Phillips nhỏ và một ốc vít Phillips nhỏ

• Trình điều khiển vít số 0 phillips hoạt động cho tất cả các vít này và tất cả các bước tiếp theo.

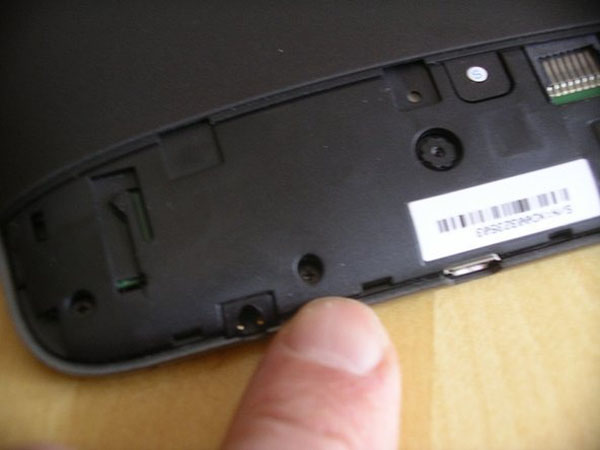

Bước 4: Một hình ảnh về các lỗ của ốc vít nhỏ và nhỏ

• Một hình ảnh về các lỗ của ốc vít nhỏ và nhỏ

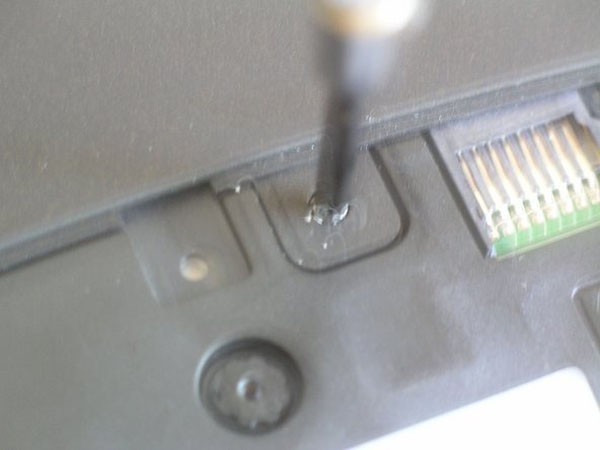

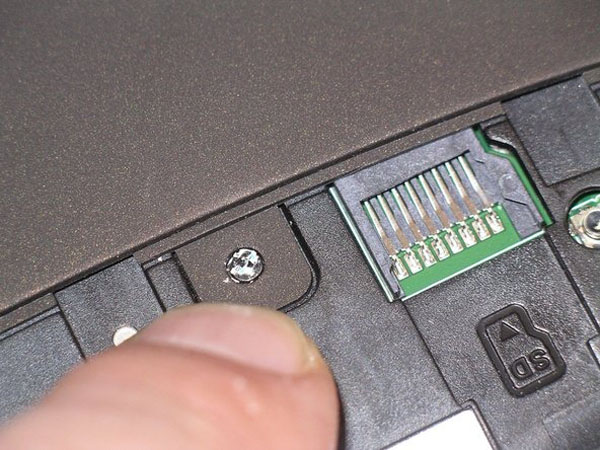

Bước 5: Tìm vít Phillips ẩn và loại bỏ nó

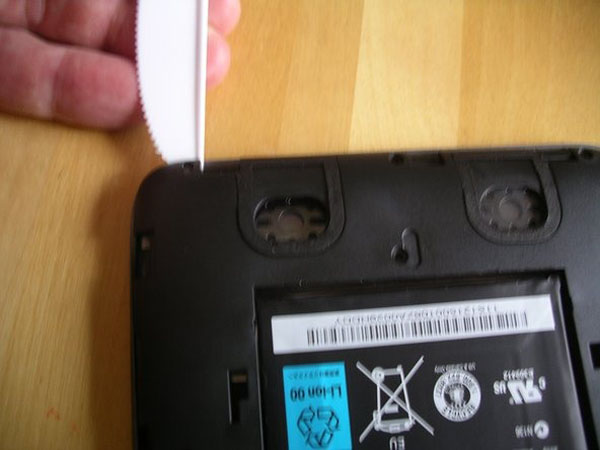

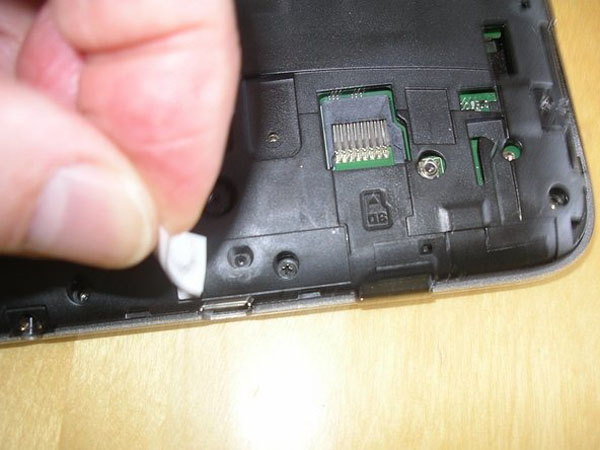

• Nắp phía sau sẽ không kéo ra, ngay cả khi tò mò với “spudger” của tôi. Tôi không muốn phá vỡ máy tính bảng (chưa). Sau đó tôi nhận thấy đốm trắng tròn. Tôi cạo lớp sơn trắng giòn, để lộ một ốc vít phillips khác và gỡ nó ra. (Có bảo hành của tôi! Họ đã làm cho nó giả mạo rõ ràng.)

Bước 6: Loại bỏ các ốc vít nhỏ và nhỏ

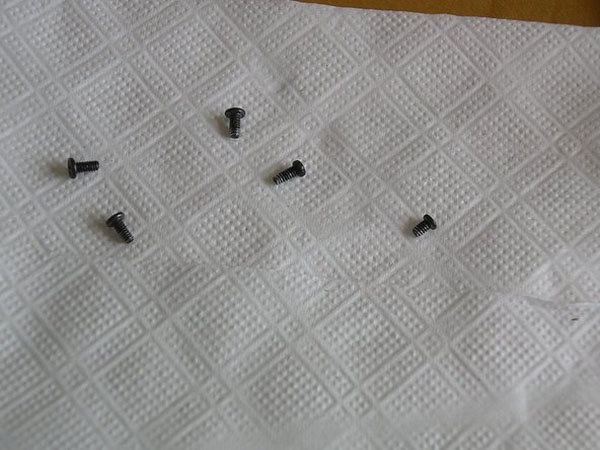

• Tổng cộng 5 cho đến nay, 1 nhỏ, 4 nhỏ

Bước 7: Trượt nắp sau chính ra

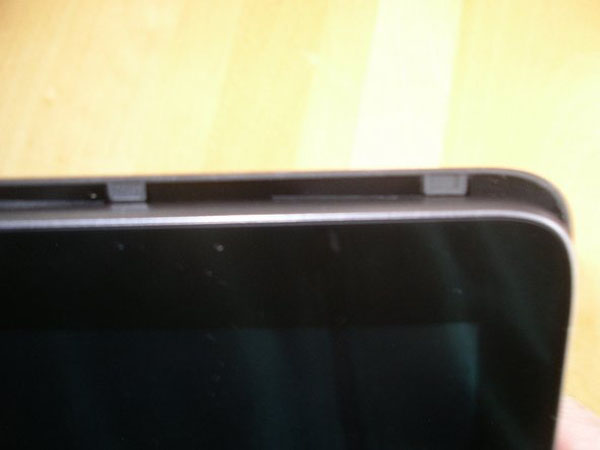

• Với các vít ẩn được gỡ bỏ, nắp phía sau dễ dàng trượt ra. Đẩy nó về phía dưới cùng của máy tính bảng bằng ngón tay cái của bạn. Nó di chuyển 1/4 inch và dừng lại, hiển thị trong hình thứ hai.Sau đó, nó được tự do nhấc ra khỏi lưng.
• Xin lỗi vì những hình ảnh mờ. Hình ảnh của tôi trở nên sắc nét hơn khi chúng tôi đi cùng. Có thật không

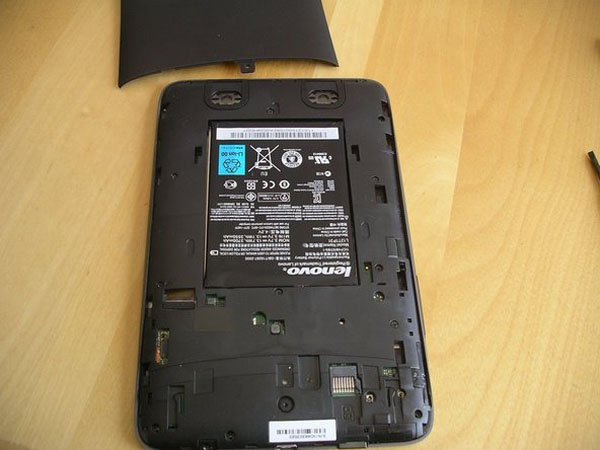

Bước 8: Pin và loa được tiếp xúc

• Loa Stero ở dưới cùng của máy tính bảng. Pin lithium polymer 3,7 VDC ở ngay đó. 13,7 Wh / 3700 mAh. Khá lớn cho một máy tính bảng giá rẻ. Nó thêm vào sức mạnh của máy tính bảng này.

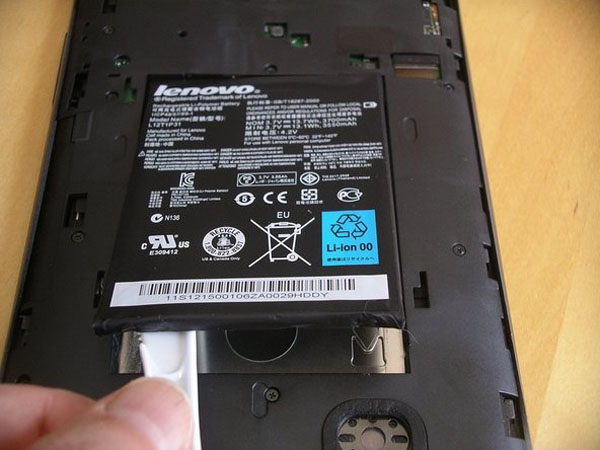

Bước 9: Và xuất hiện Hard-Wired In.

• Tôi từ từ tháo pin ra, đó là loại keo cao su dính, nhưng đó là một ngày ấm áp, vì vậy nó bị mất một chút kiên nhẫn. (Tôi không có một spudger thích hợp, một con dao dã ngoại bằng nhựa phải làm thay thế.)

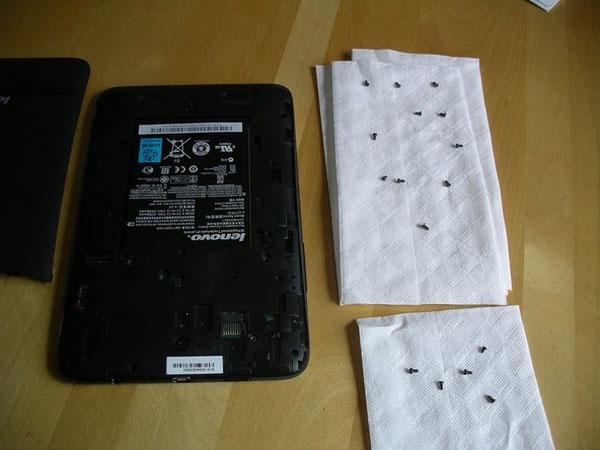

Bước 10: Nhiều vít Phillips khác để loại bỏ

• Với nắp lưng chính tắt, có rất nhiều ốc vít phillips nằm rải rác xung quanh vỏ, xung quanh pin. Tôi đếm thêm 10 ốc vít.
• 1 ở trên cùng của máy tính bảng phía trên pin, 3 ngang (2 nhỏ và 1 nhỏ), 2 ngang ở giữa pin, 2 ngang và 2 ngang dưới pin ở dưới cùng của máy tính bảng.

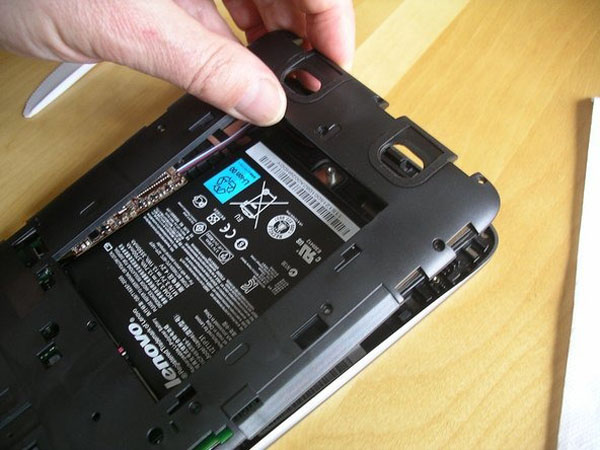

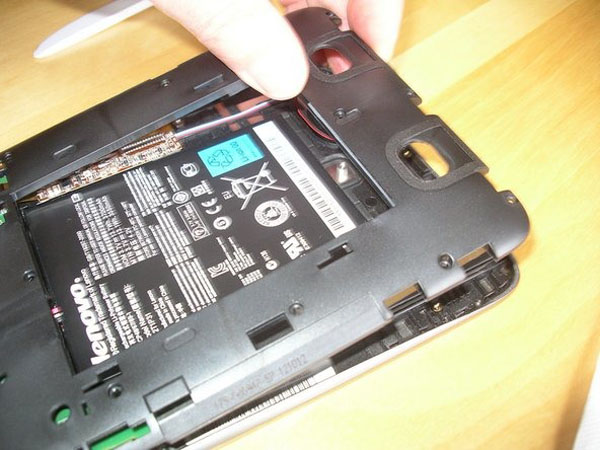

Bước 11: Tôi đã thử Prying the Inside Case Apart

• Với tất cả các ốc vít đó, tôi đã cố gắng tách nó ra để lộ bo mạch chủ, nhưng nó sẽ hoàn toàn tắt. Có một cái gì đó vẫn giữ nó lại với nhau. . .

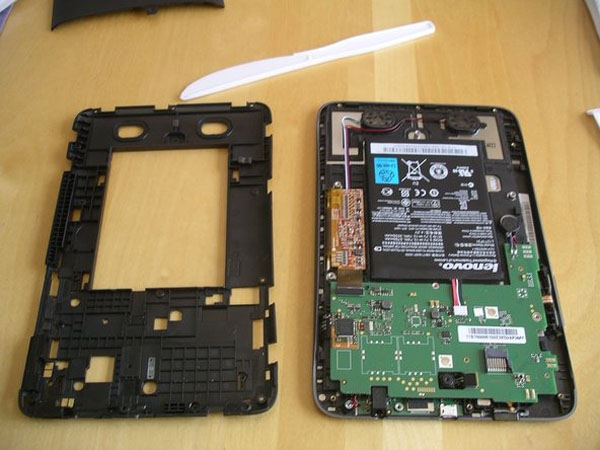

Bước 12: Một vít ẩn khác

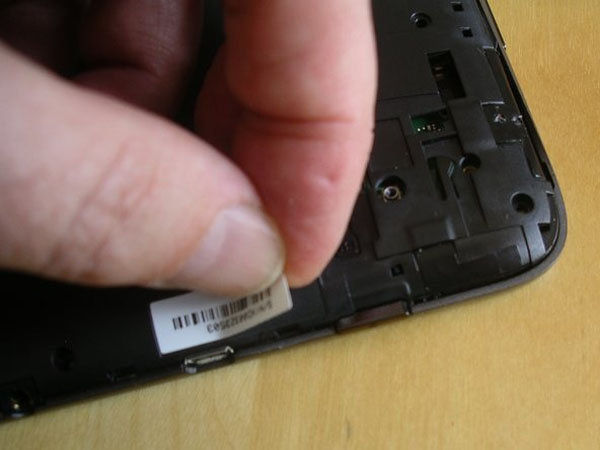

• Một cái gì đó đã giữ nó lại với nhau ở đầu máy tính bảng. Vì vậy, tôi đã bỏ đi nhãn dán số sê-ri trông ngây thơ, và nó ở đó. Thêm một phillips vít.Sau đó, lớp nhựa bên trong nhấc ra dễ dàng. Nó tách ra, và có bo mạch chủ.

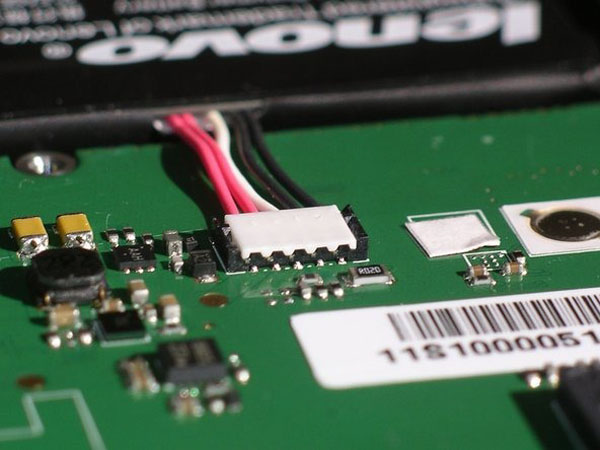

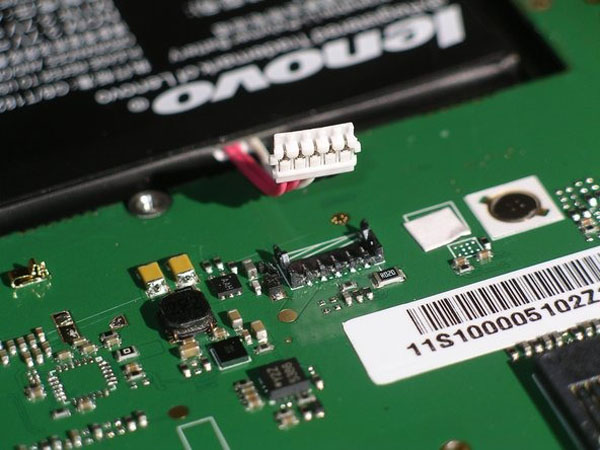

Bước 13: Tháo dây điện pin

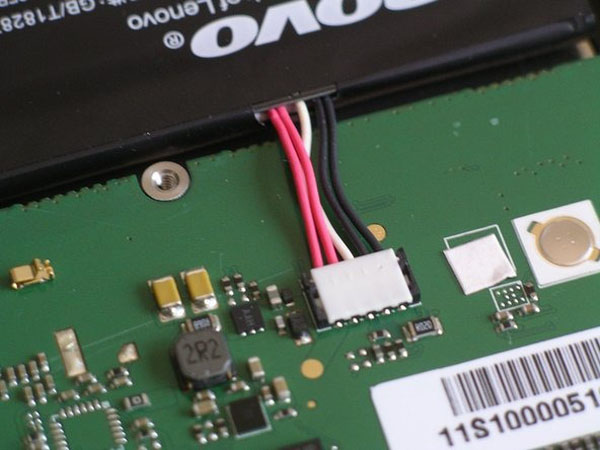

• Pin có 5 dây, 2 dây nóng đỏ, 2 mặt đất đen và 1 trắng. Tôi giả sử màu trắng được cpu sử dụng để theo dõi sạc? nhiệt độ pin?
• Tôi đo được 3,9 VDC đỏ đen trên nguồn pin và 4,1 VDC khi pin đang sạc qua cổng USB.
• Và 3.9 VDC đỏ trắng trên nguồn pin, 2.7 VDC khi sạc. Trong khi trắng-đen là 0,0 VDC trên pin và 1,3 VDC khi sạc.

Bước 14: Dây pin dễ dàng bật lên

• Với keo lỏng, và dây bị loại bỏ, pin có sẵn như là một phụ tùng cho tôi.

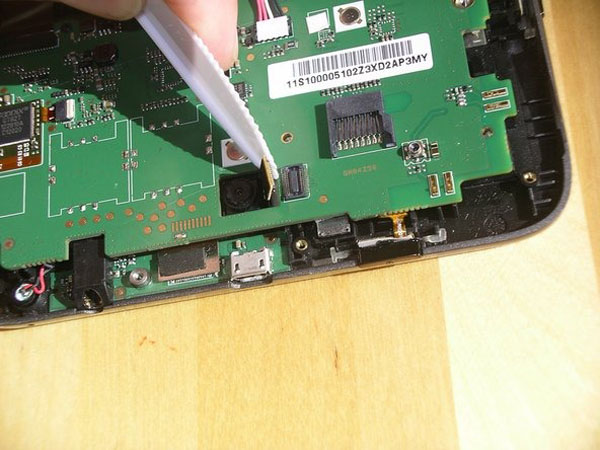

Bước 15: Thiết bị nhỏ

• Camera phía sau có một dây cáp ngắn dễ dàng tắt.

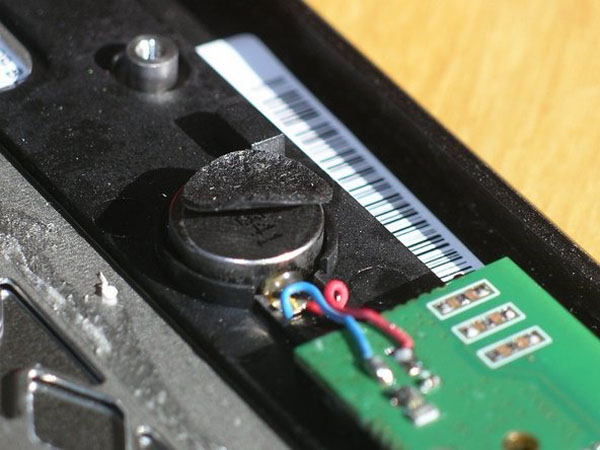

• Động cơ haptic nằm ở bên cạnh máy tính bảng.Tôi đã sử dụng nó với bàn phím trên màn hình để giúp tôi khi gõ trên máy tính bảng
• Micrô ở phía bên kia của máy tính bảng, cũng dễ dàng tháo lắp.

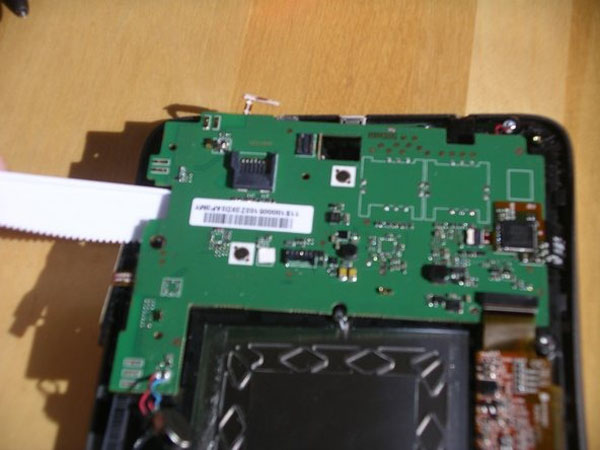

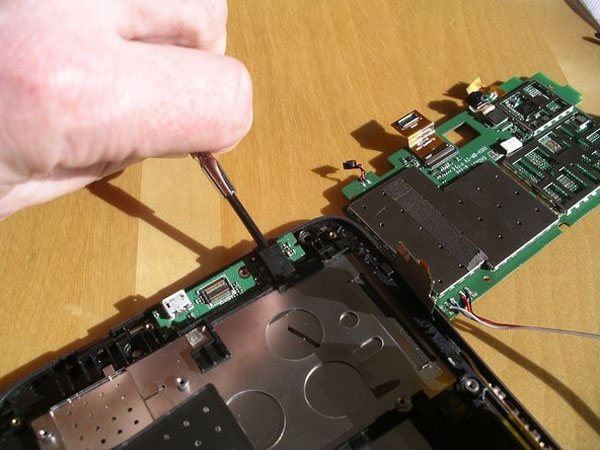

Bước 16: Tháo bo mạch chủ

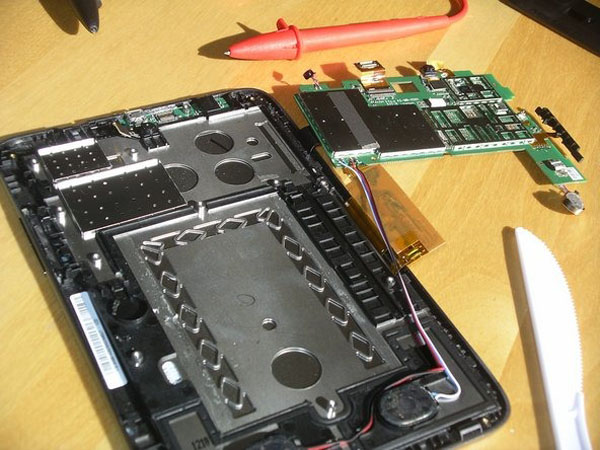

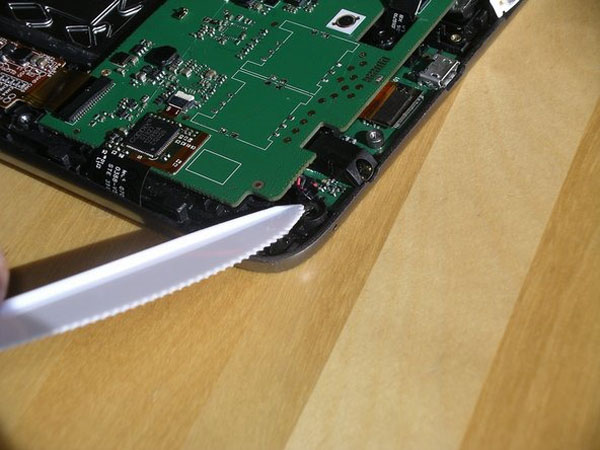

• Có một ốc vít phillips ở giữa bo mạch chủ, gần nơi chứa pin. Loại bỏ nó và sau đó bảng mạch tách ra. Đó là một phù hợp chặt chẽ, nhưng với các ốc vít loại bỏ nó chỉ là một phù hợp ma sát.
• Và ở đó, nó được lật lại trên lưng, vẫn được gắn bằng dây ruy băng.

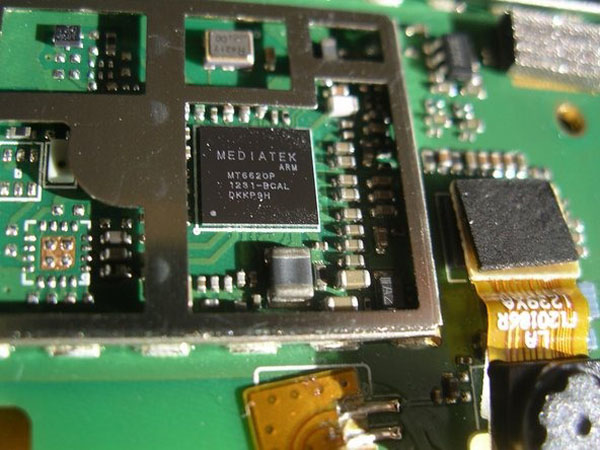

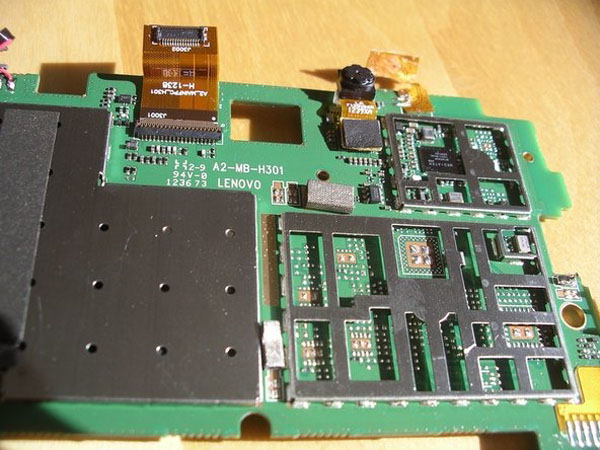

Bước 17: Bo mạch chủ và CPU

• CPU trung gian

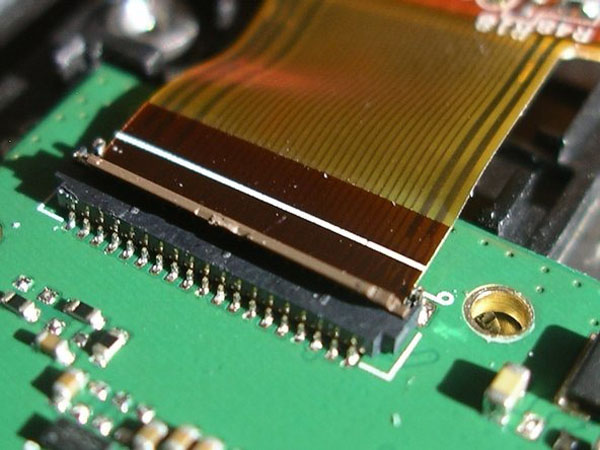

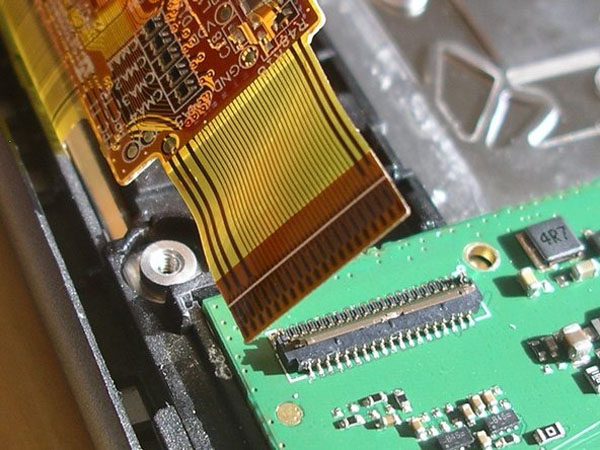

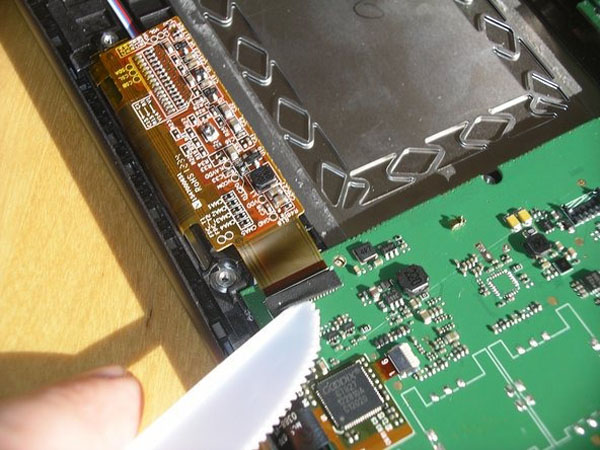

Bước 18: Pry Mất cáp Ribbon

• Cáp và màn hình cảm ứng, tôi giả sử.

Bước 19: Gỡ màn hình? Không phải không có phá vỡ

• Màn hình của máy tính bảng được giữ chặt trong vỏ nhựa. Tôi đã cố gắng tách nó ra, nhưng không muốn phá vỡ nó. Bạn có thể thấy mặt lưng bằng kim loại, màn hình này nặng với tất cả kim loại đó. Tôi dừng lại ở đây để tôi không làm vỡ kính ở mặt trước.
• Tôi thực sự muốn xem liệu màn hình có thể sử dụng được trong một dự án trong tương lai.Nhưng các kết nối cáp ruy băng trông độc quyền, vì vậy tôi không hy vọng.
