Hướng dẫn này sẽ hiển thị các teardown của một cổng Linksys WAG200G.

Điều này teardown không phải là một hướng dẫn sửa chữa. Để sửa chữa Linksys WAG200G của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

Bước 1: Mở bộ định tuyến

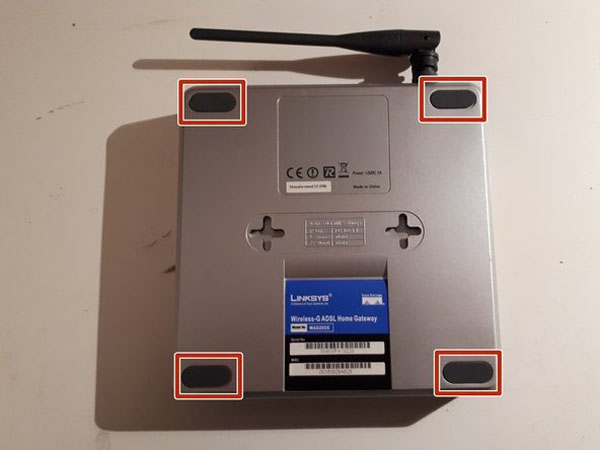

  • Bật bộ định tuyến với mặt dưới lên trên và xác định vị trí 4 feet.

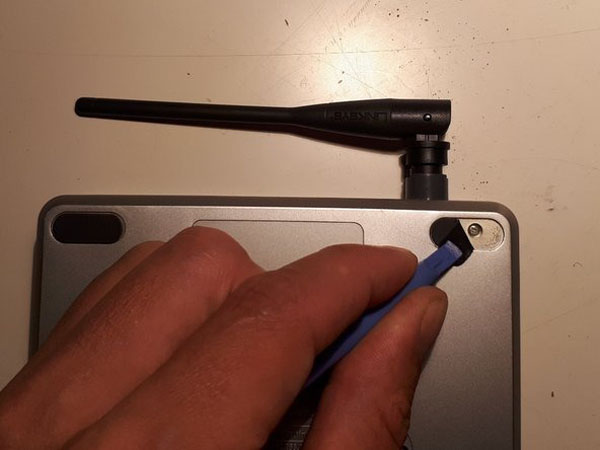

  • Sử dụng móng tay của bạn hoặc công cụ mở để nâng lên mỗi chân để lộ một ốc vít, và tháo từng cái một.
  • Mặt trước của vụ án có thể bị ngắt kết nối khỏi mặt sau.

Bước 2: Tháo ăng-ten

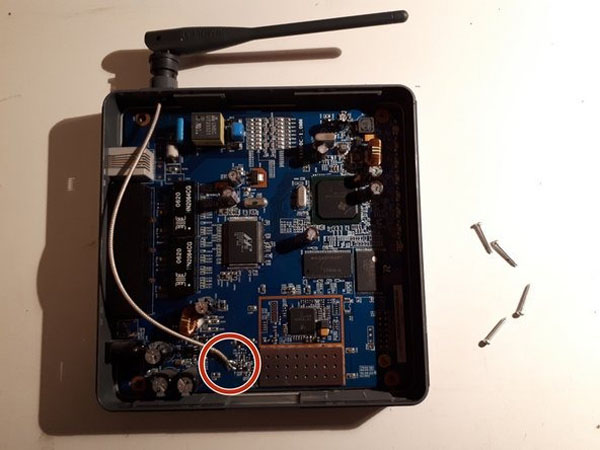

  • Cáp ăng-ten được hàn vào bảng. Nó có thể được unsoldered hoặc chỉ cần cắt.

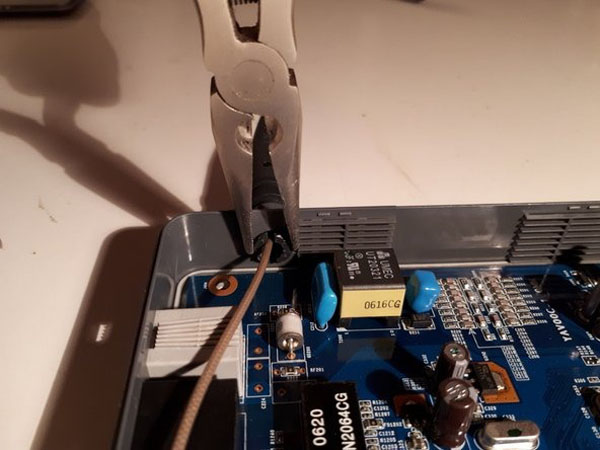

  • Sử dụng kìm để làm mặt dưới của ăng-ten nhỏ hơn sao cho nó có thể vừa khít với lỗ trường hợp và đồng thời kéo bản thân ăng-ten.

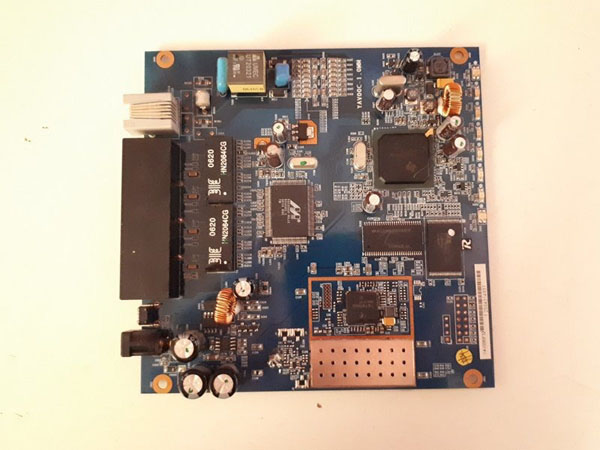

Bước 3: Tháo bảng mạch

Bảng mạch có thể được loại bỏ khỏi vụ án một cách dễ dàng.

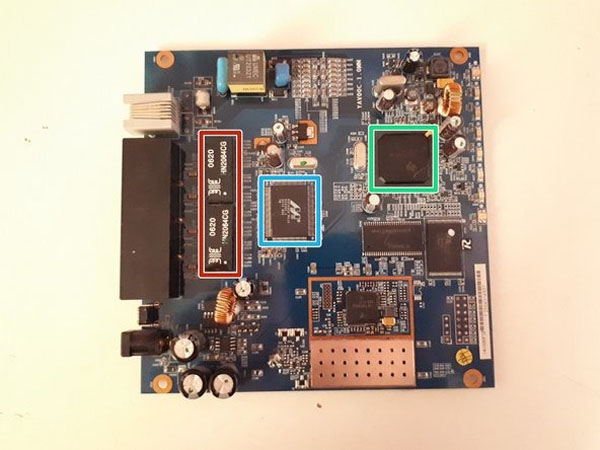

  • Biến áp cổng kép Base100 T 10/100: HN2064CG
  • CPU: TNETD7200ZDW
  • Công tắc Ethernet 10/100: 88E6060-RCJ1
