Apple đã lặng lẽ cải thiện máy tính xách tay cấp cao của họ, khiến chúng trở nên yên tĩnh hơn.Hóa ra họ đã cải thiện bàn phím gập ghềnh nhiều hơn những gì họ đã để – điều khiến chúng tôi băn khoăn, có gì mới ở đây? Tất cả những gì chúng tôi cần là một đội rách nát và hàng ngàn đồng USD để tìm hiểu. Nắm bắt các công cụ sửa lỗi tốt nhất của bạn và cùng khám phá — chúng tôi đang phá vỡ chiếc MacBook Pro 13 inch với Touch Bar, phiên bản 2018.

Tìm kiếm thêm thiết bị tháo gỡ công việc thám tử? Theo dõi chúng tôi trên Facebook, Instagram và Twitter cho tất cả các tin tức mới nhất.

5/5 - (1 bình chọn)

Bước 1:

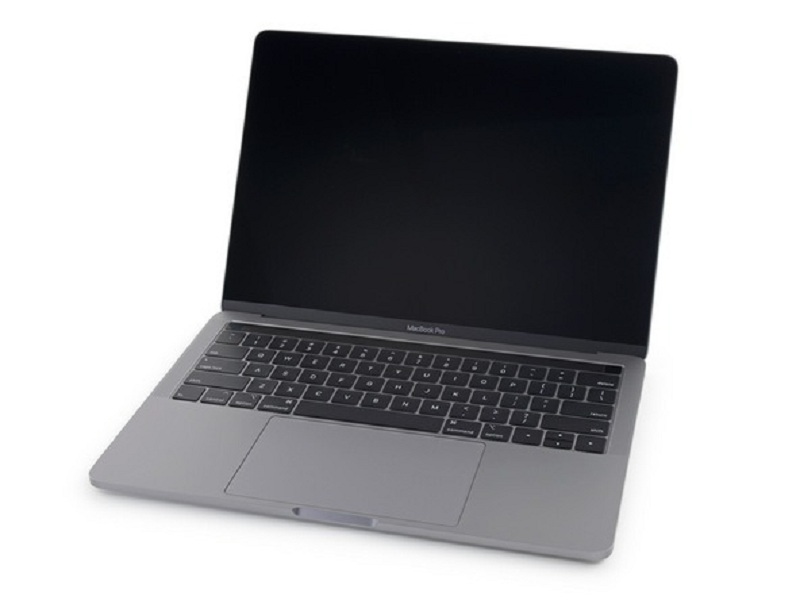

Trước khi chúng ta đặt cái này dưới con dao, chúng ta hãy xem lại những gì chúng ta exspec để tìm:

  • Màn hình Retina IPS IPS LED 13,3 “với True Tone, độ phân giải 2560 x 1600 (227 dpi), gam màu rộng P3.
  • Intel Core i5 lõi tứ 2,3 GHz (Turbo Boost lên đến 3,8 GHz) tích hợp Intel Iris Plus Graphics 655.
  • Bộ xử lý tùy chỉnh Apple T2.
  • 8 GB of 2133 MHz LPDDR3 SDRAM.
  • SSD dựa trên PCIe 256 GB.
  • Wi-Fi 802.11ac và Bluetooth 5.0.
  • Bốn cổng Thunderbolt 3 (USB-C) hỗ trợ sạc, DisplayPort, Thunderbolt, USB 3.1 Gen 2.

Bước 2:

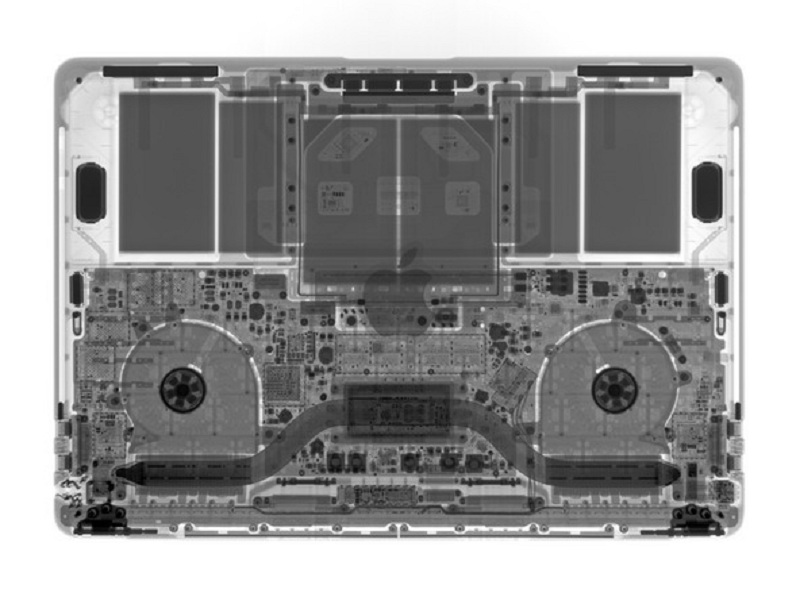

Cảnh báo spoiler! Như mọi khi, chúng tôi muốn bắt đầu với một cái nhìn siêu anh hùng của internals nạn nhân của chúng tôi.

  • Những hình ảnh X-quang đến với bạn nhờ vào những người bạn khéo léo của chúng tôi tại Creative Electron.

Đừng lo lắng, chúng tôi vẫn sẽ tách nó ra. Giữ suy nghĩ đó đi …

Bước 3:

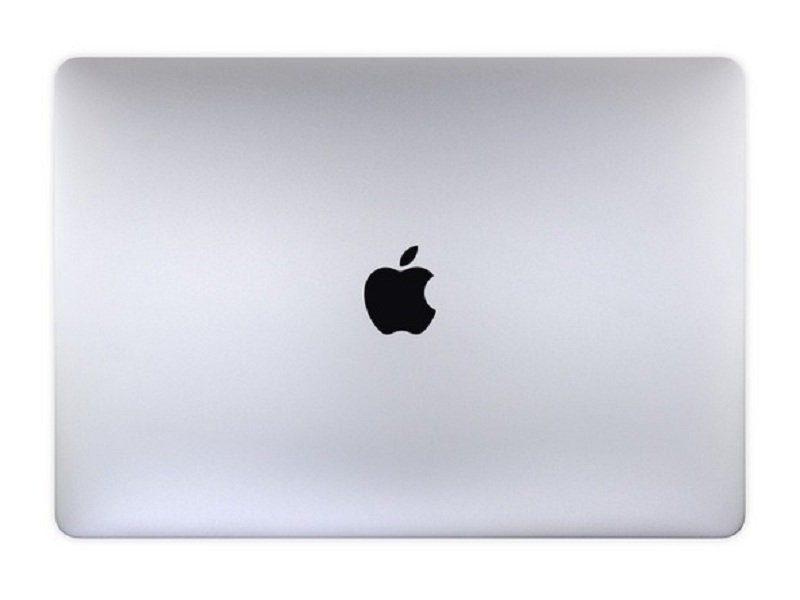

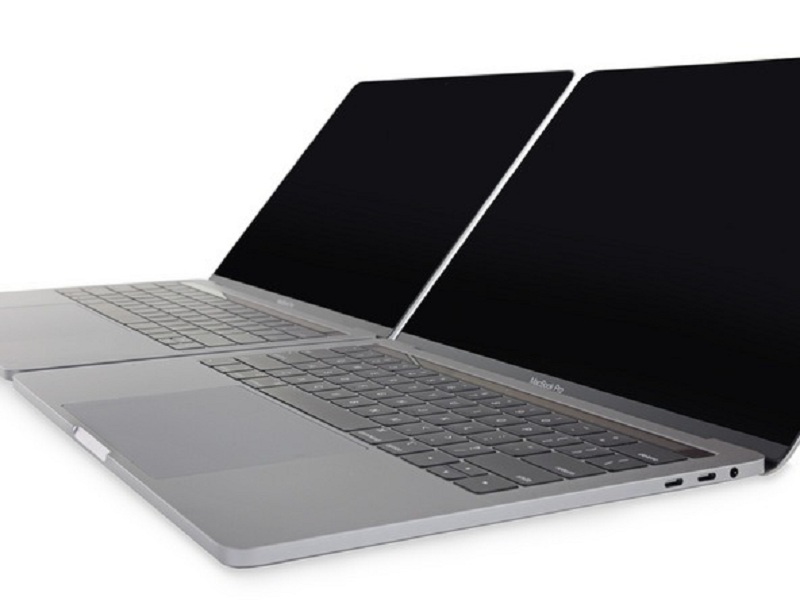

  • Chúng tôi mở ra 13 “MacBook Pro năm ngoái với Touch Bar cho một so sánh nhanh chóng – và nếu chúng tôi đã đánh giá một MacBook bằng bìa của nó, chúng tôi muốn nói đây là cùng một máy.
  • Apple nói rằng bàn phím bướm này hơi êm hơn, nhưng không thay đổi. Sau khi đập vào các phím trong một âm thanh bên cạnh nhau, chúng tôi chắc chắn nhận thấy một âm thanh thấp hơn, ít clacky, nhưng bất kỳ sự khác biệt trong decibel là khó phát hiện.

!!! Tất nhiên, nếu bạn nhìn thấy báo cáo đầu tiên của chúng tôi về mô hình 15 “, bạn có thể đã biết nơi này đang diễn ra. Không đọc trước! Chúng tôi đang nhận được điều đó.

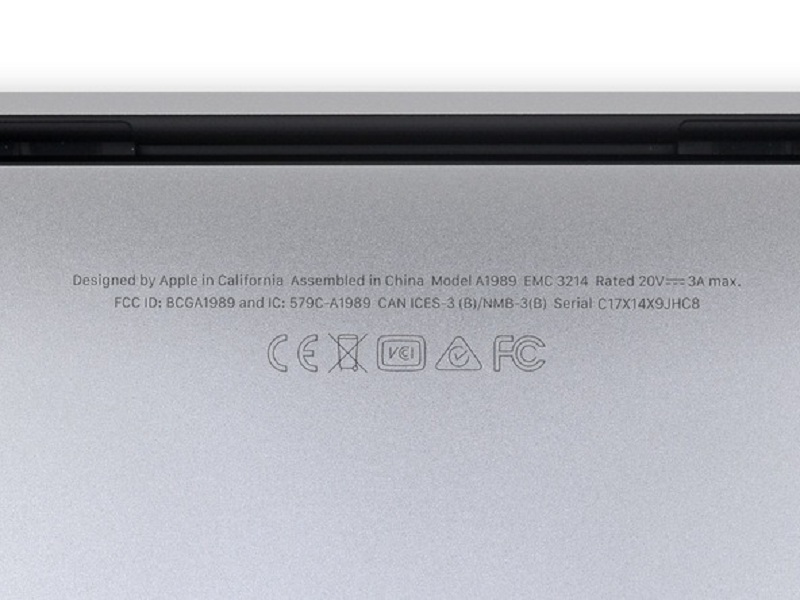

  • Thay đổi lớn nhất từ ​​trước đến nay: một số mẫu mới — A1989 và EMC 3214.
  • X-quang cũng cho thấy sự trở lại của giắc cắm tai nghe mô-đun, và cung cấp một peep tại phần cứng Thunderbolt – mà bây giờ chạy ở tốc độ cao trên tất cả bốn cổng, một phần nhờ vào bốn làn PCIe thêm bộ vi xử lý Core thế hệ thứ tám.

Bước 4:

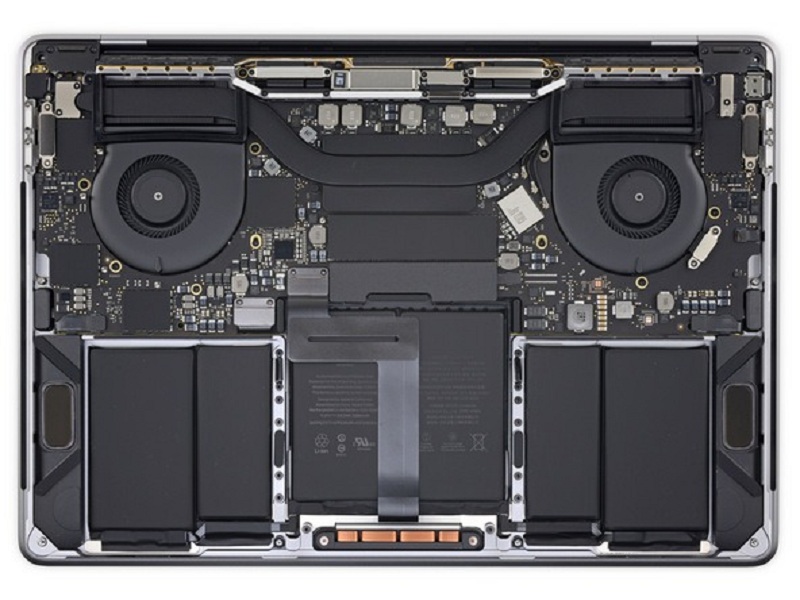

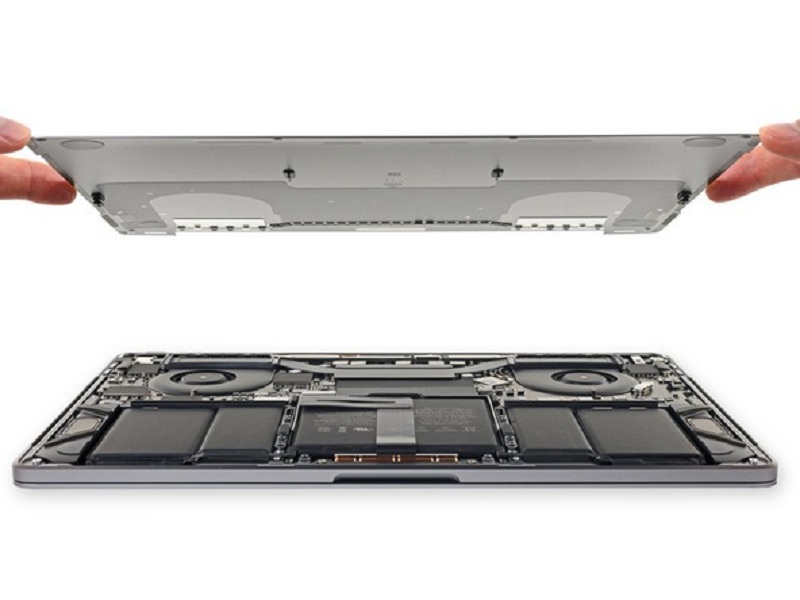

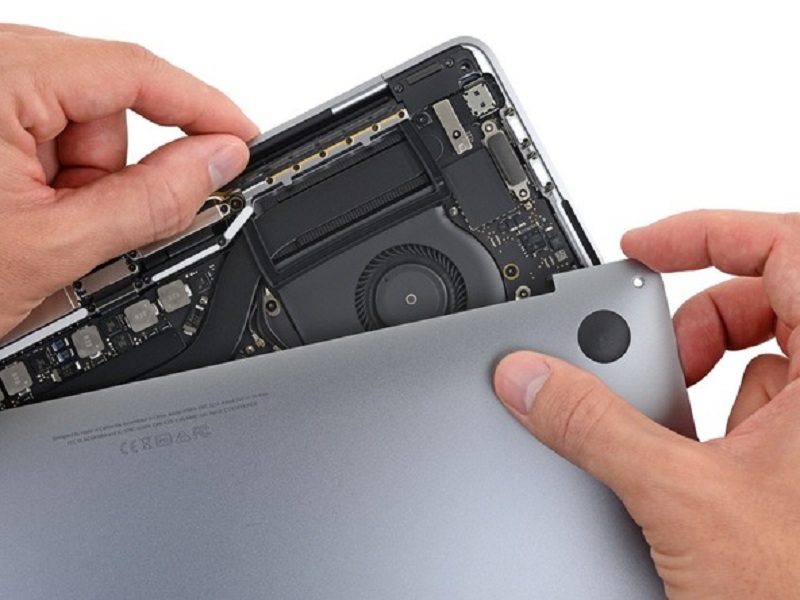

  • Sự rách nát của chúng tôi bắt đầu một cách nghiêm túc — chúng tôi gửi một sextuplet của các đinh vít pentalobe, và gạch ngang qua những gì bây giờ là một thủ tục mở khá quen thuộc.
  • Thoạt nhìn, các bên trông rất giống với MacBook Pro 13 “từ năm ngoái … và năm trước đó.
  • Trong nháy mắt thứ hai, chúng tôi quyết định đi gần hơn cho một cái nhìn thứ ba.

Bước 5:

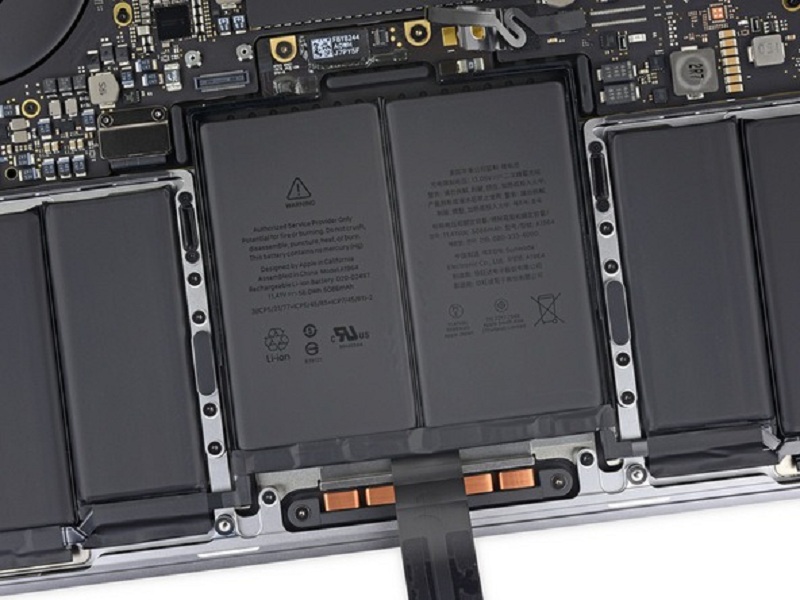

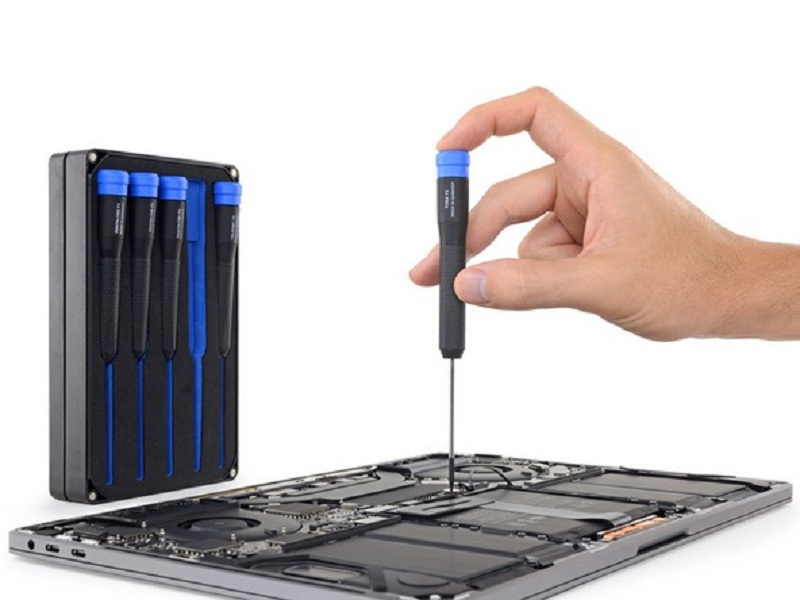

  • Chúng tôi ngắt kết nối pin mà không có bất kỳ bộ phim truyền hình nào – nó được đóng nút bằng vít T5 Torx, vì vậy chúng tôi sử dụng một trong các trình điều khiển đặc biệt Pro Tech màu xanh và đen của chúng tôi để gửi nó.
  • Tại 58.0 Wh, pin này đã nhận được một sự gia tăng đáng kể so với đơn vị 49,2 Wh chúng tôi tìm thấy trong 13 “Touch Bar teardown ban đầu của chúng tôi.
  • Hóa ra rằng ‘oomph’ bổ sung xuất phát từ một pin lớn hơn một chút – được sắp xếp thành sáu ô trong thời gian này, thay vì năm. Nó cũng nặng hơn, trọng lượng ở tại tại 232,7 g, so với 196,7 g pin cũ.
  • Và tổng trọng lượng của MacBook Pro này đã không thay đổi một iota. Chúng tôi không chắc chắn các bộ phận của thiết bị này đã được trên một chế độ ăn uống, nhưng nó trông giống như Apple cạo một số khối lượng ra khỏi trường hợp hàng đầu.

!!! Mặc dù vậy, Apple vẫn đánh giá tuổi thọ pin giống như mô hình trước đó. Những lõi xử lý phụ không đến miễn phí.

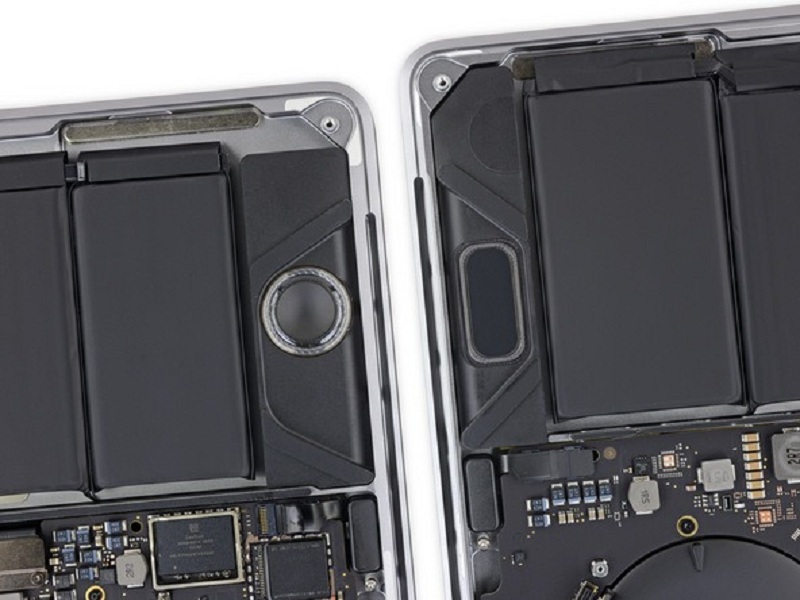

  • Các loa mới và cải tiến (ở bên phải) cũng đã phát triển – chúng dài hơn và hẹp hơn, lấp đầy tất cả không gian còn lại, va chạm phải lên bảng logic nhờ vào thiết kế ốp lưng được sửa đổi.

Bước 6:

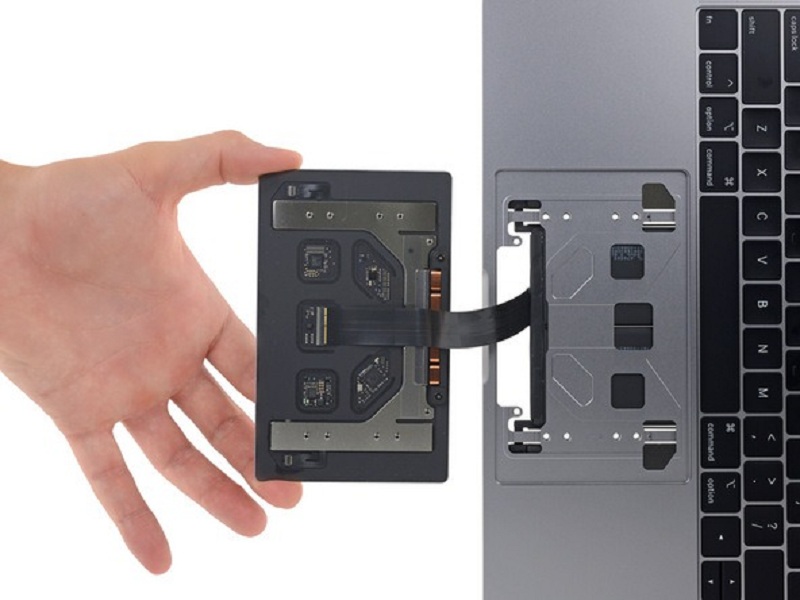

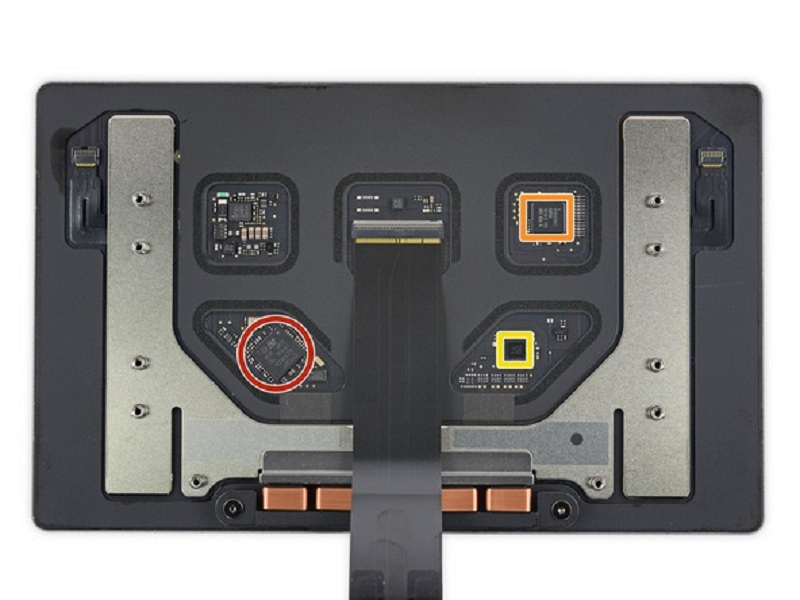

  • Trong một phần duy nhất của tin tức sửa chữa hạnh phúc: trackpad có thể thay thế bao giờ hết. Xoay một vài ốc vít Torx và tắt nó đi.
  • Chúng tôi có được hương vị đầu tiên của một số chip dưới trackpad (trông hầu như không thay đổi so với chuyến đi chơi đầu tiên của họ vào năm 2016):

– STMicroelectronics STM32F103VB ARM Cortex-M3 MCU.

– Bộ điều khiển cảm ứng Broadcom BCM5976C1KUFBG.

– Maxim tích hợp MAX11291ENX 24-bit, 6-Channel Delta-Sigma ADC.

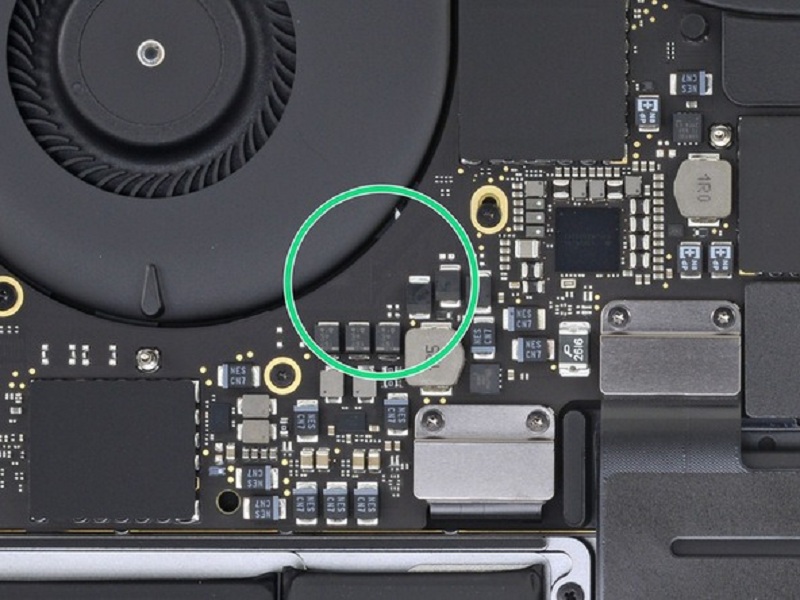

  • Trong khi đó, chúng tôi không thể không chú ý đến cổng của mô hình trước đó đến hư không — hóa ra là để phục hồi dữ liệu – là vắng mặt một cách bí ẩn.

!!! Với bộ nhớ không thể tháo rời của MacBook này, Apple phải có phương pháp khôi phục mới?

!!!  Cập nhật: Họ đã không – cho đến khi họ đã làm.

Bước 7:

  • Apple đã cẩn thận đề cập đến bàn phím thế hệ thứ ba mới nhất của nó trong thông cáo báo chí. Sự yên tĩnh gia tăng dường như hơi khó chịu với đôi tai của chúng tôi, và chúng tôi nghi ngờ có điều gì đó đang xảy ra hơn.

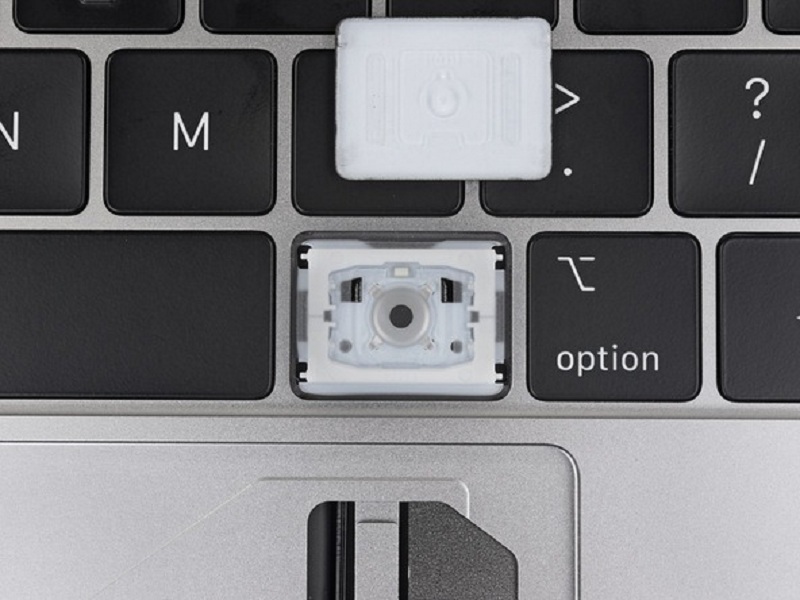

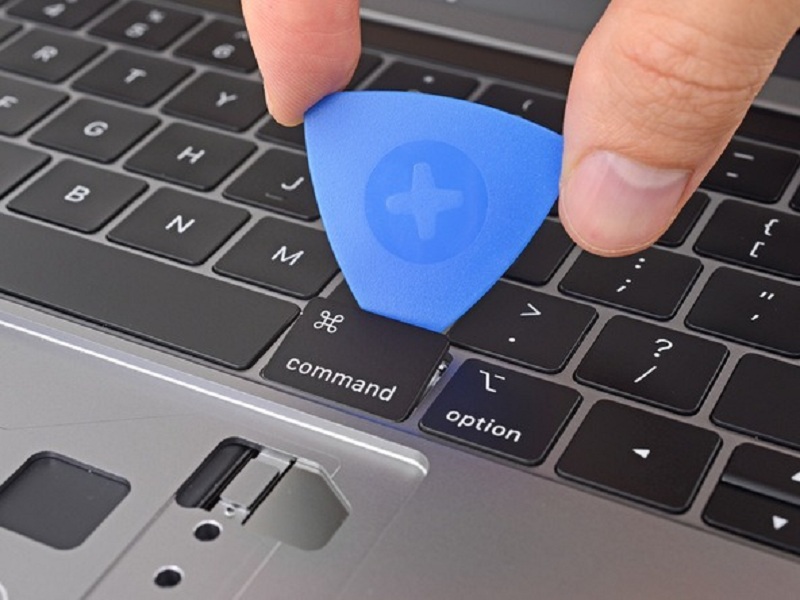

  • Sau ba năm loại bỏ nắp khóa, chúng tôi có thể mở nắp này mà không làm hỏng các clip nhạy cảm, và cậu bé chúng ta được thưởng.

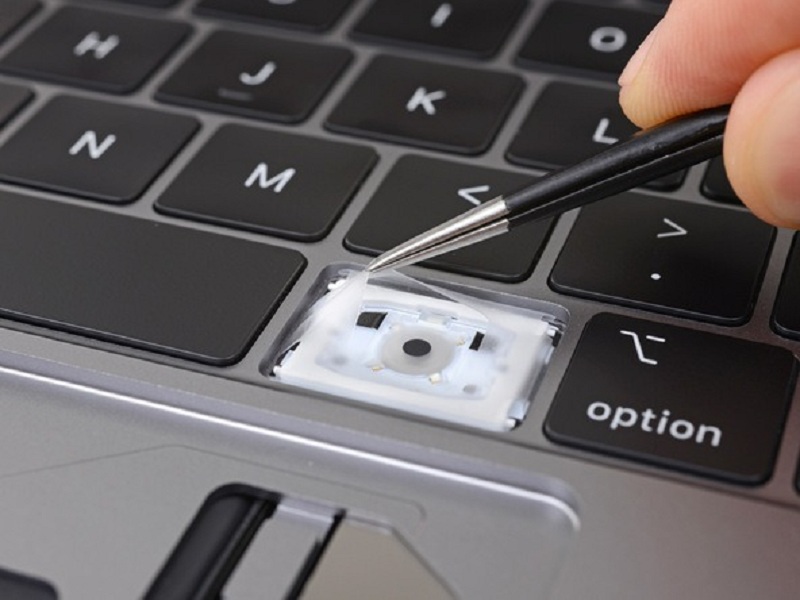

  • Như bạn có thể đã nghe nói, có một rào cản silicone mới ở dưới đây.

!!!  Apple cho biết bổ sung mới này là hoàn toàn cho cách âm, nhưng nó mang một sự tương đồng đáng ngờ với năm 2016 bằng sáng chế chống bằng chứng của họ – một trong đó có thể giúp ngăn ngừa những thất bại bàn phím, chúng tôi tiếp tục nghe về.

  • Điều này tiếp tục phân tích. Chúng tôi sẽ có một cuộc lặn sâu hơn về tình hình bàn phím vào cuối tuần này. Hãy theo dõi!

Bước 8:

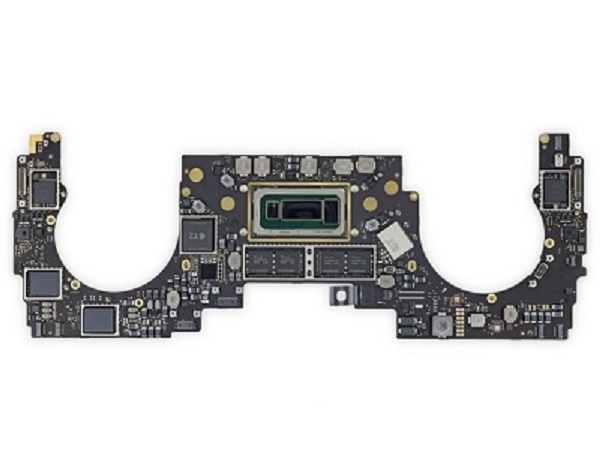

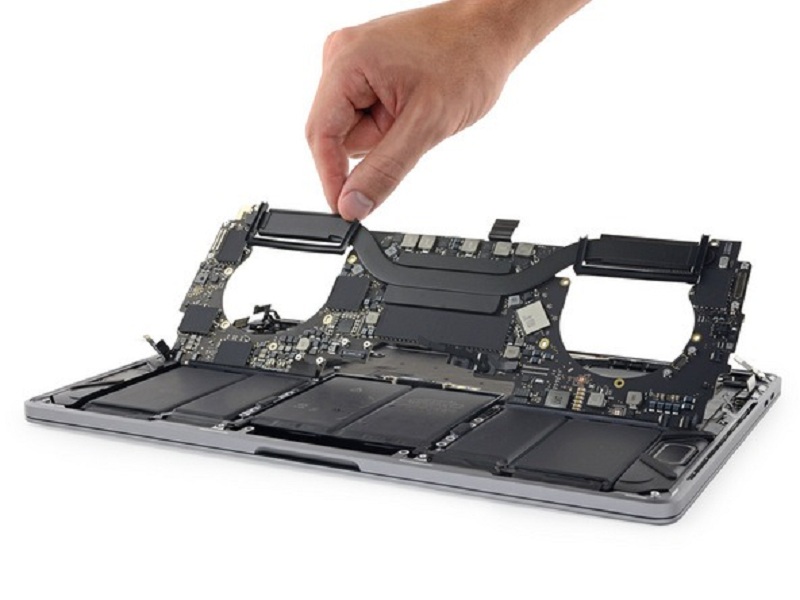

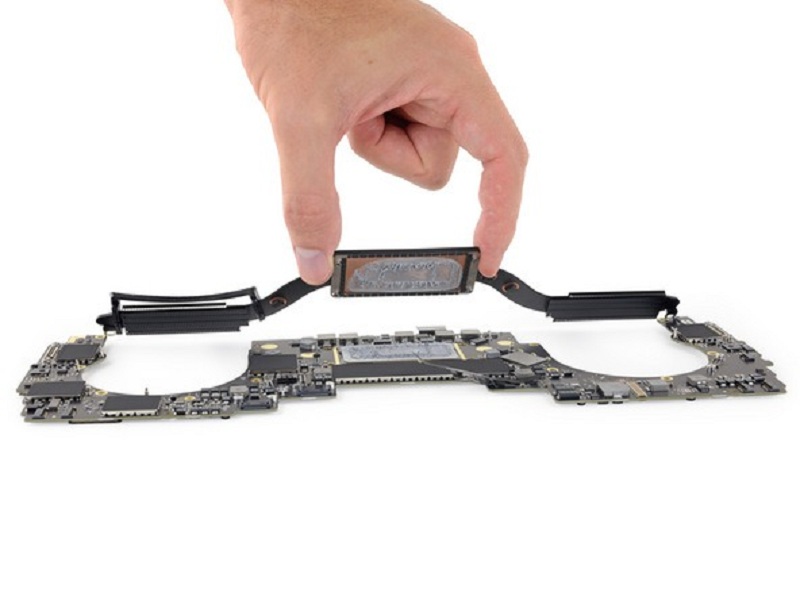

  • Đã đến lúc giải phóng bảng logic đó và nhìn xung quanh!
  • Như thường lệ, một tản nhiệt tương đối khiêm tốn giúp xử lý làm mát cho CPU và đồ họa tích hợp. Một mệnh lệnh khác cho khóa học: Dòng sản phẩm dán nhiệt đặc trưng của Apple.

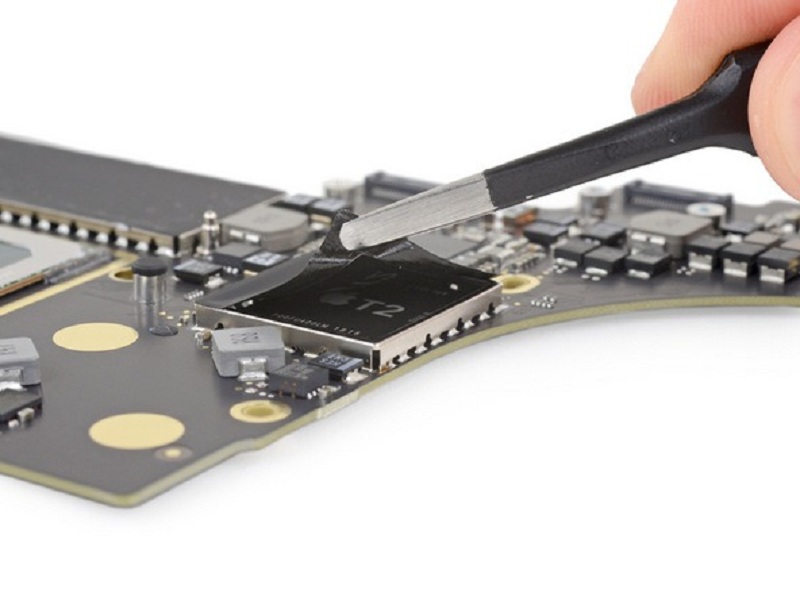

  • Và peep silicon đầu tiên của chúng tôi cho thấy: T2 touted!
  • Trước đây trong iMac Pro, chip T2 tùy chỉnh của Apple đã chiếm được một số chức năng ấn tượng — nhưng, chúng tôi vẫn hy vọng sẽ tìm thấy nhiều silicon khác trên bảng này. Hãy cùng kiểm tra nào!

Bước 9:

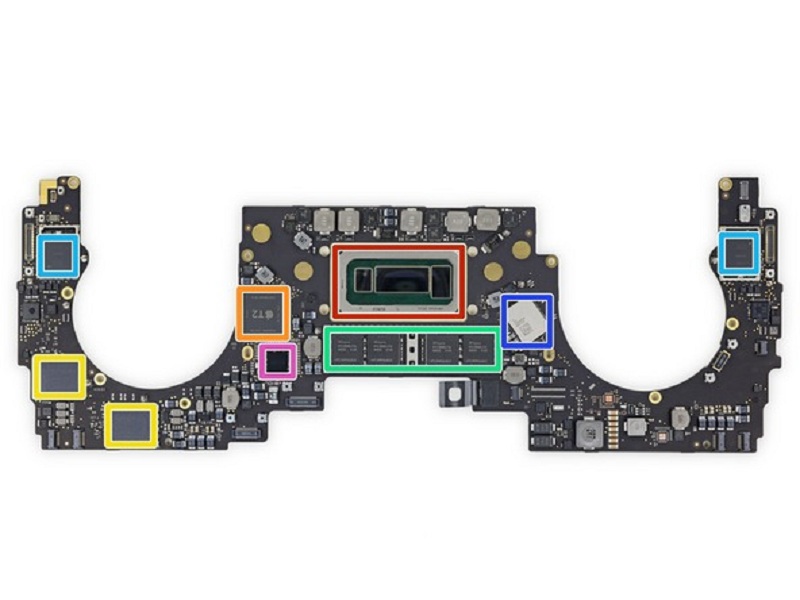

Đây là một bộ ria mép quen thuộc đầy đủ của chip:

  • CPU Intel Core i5-8259U thế hệ thứ 8 với đồ họa Intel Iris Plus 655.
  • Apple T2 APL1027 339S00533 bộ xử lý, được xếp lớp trên 1 GB Micron D9VLN LPDDR4.
  • Toshiba TSB 3226 J86404 TWNA1 (có khả năng bộ nhớ flash 2×64 GB, tổng dung lượng 128 GB ở bên này).
  • 4x SKhynix H9CCNNNBJTAL 16 Gb LPDDR3 2133 MHz (tổng cộng 8 GB).
  • Bộ điều khiển Intel JHL7540 Thunderbolt 3.
  • Mô-đun Wi-Fi / Bluetooth công nghiệp của Apple / Universal Scientific (USI) 339S00428.
  • 338S00267-A0 (có khả năng là Apple PMIC).

Bước 10:

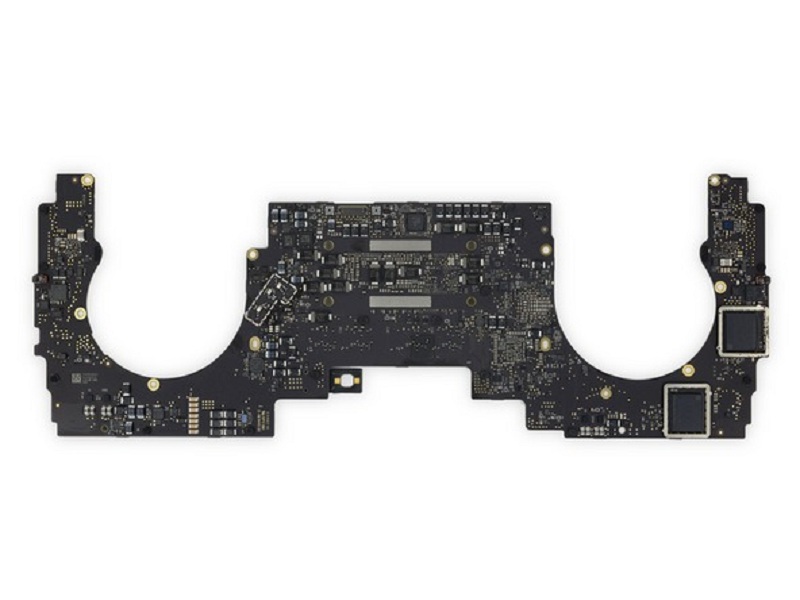

Và chúng tôi lật nó xung quanh cho một số tiền thưởng silicon:

  • 2x Toshiba TSB 3226 J86404 TWNA1 bộ nhớ flash 64 GB, cho 128 GB ở mặt này và tổng cộng 256 GB).
  • 2x Texas Instruments CD3215C00 83CFZST.
  • Bộ giải mã âm thanh Cirrus Logic CS42L83A.
  • Intersil 95828A HRTZ X813HNK.
  • 2x NXP 6142F.
  • Bộ điều khiển buck đồng bộ của Texas Instruments TPS51980A.
  • NXP 80V18 mô-đun NFC an toàn.

Bước 11:

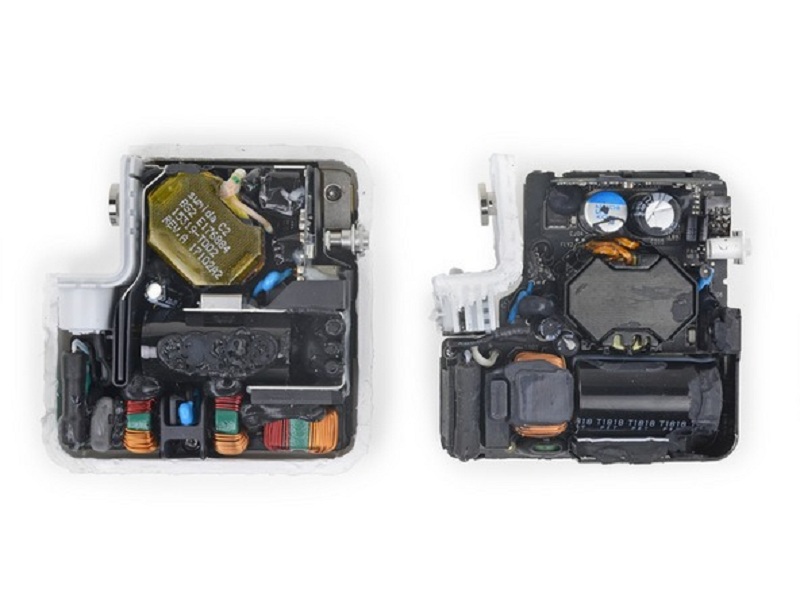

  • Và đối với khóa học tráng miệng của chúng tôi, chúng tôi có: bộ đổi nguồn USB-C hoàn toàn mới!

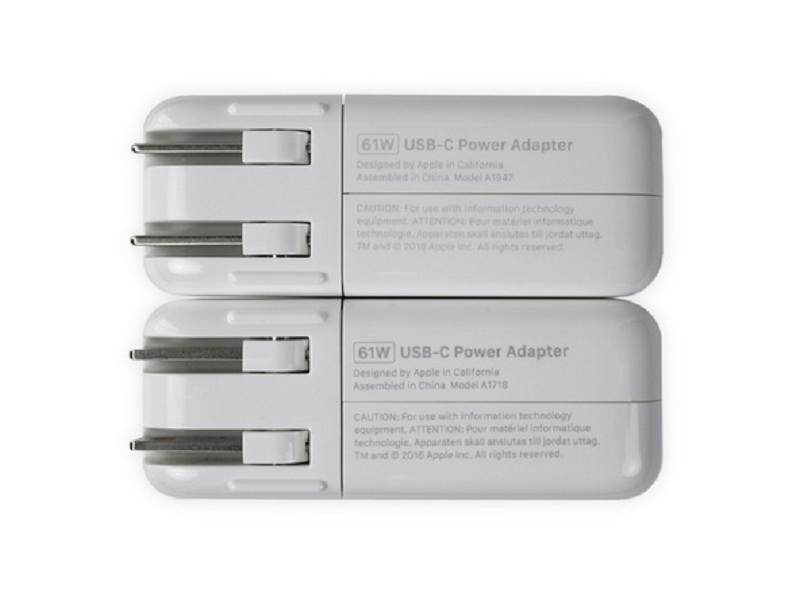

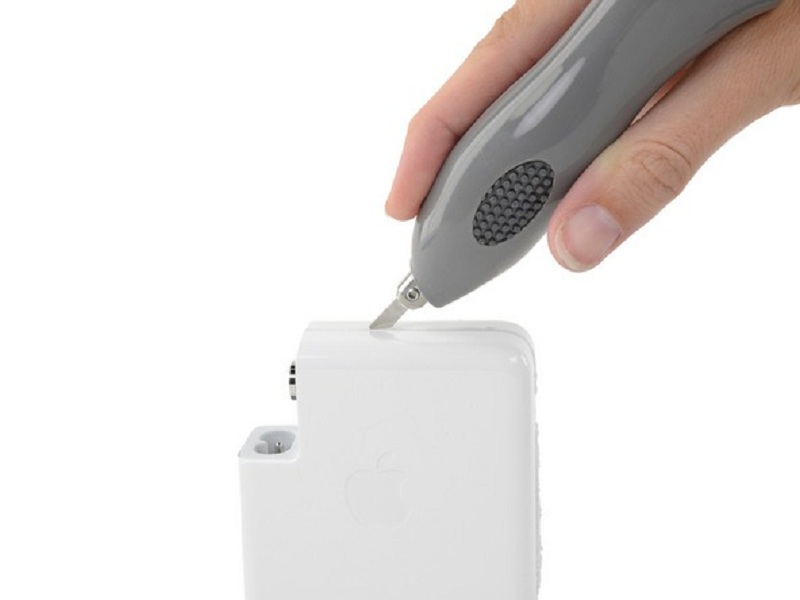

  • Bộ chuyển đổi A / C đi kèm với MacBook Pro 13 “này thực sự thể thao số mô hình mới A1947 (so với A1718, dưới cùng), do đó, đó là thời gian để phá vỡ các máy cắt siêu âm và đi đến thị trấn.
  • Sau khi vuốt ve đau đớn qua nhiều lớp và chất độn cao su hơn chúng ta từng thấy ở một trong những thứ này, cuối cùng chúng ta cũng đã giải phóng ruột.
  • Mở bộ điều hợp trước (bên trái) là một bước đi trong công viên so với thiết bị này, nhưng nó trông giống như mô hình này được hưởng lợi từ thiết kế lại bên trong, một số che chắn bổ sung và rất nhiều bọt cao su chịu va đập.

Điều đó nói rằng, Apple cũng đã đổi cổng USB-C bằng nhôm cho một chiếc nhựa …

Bước 12:

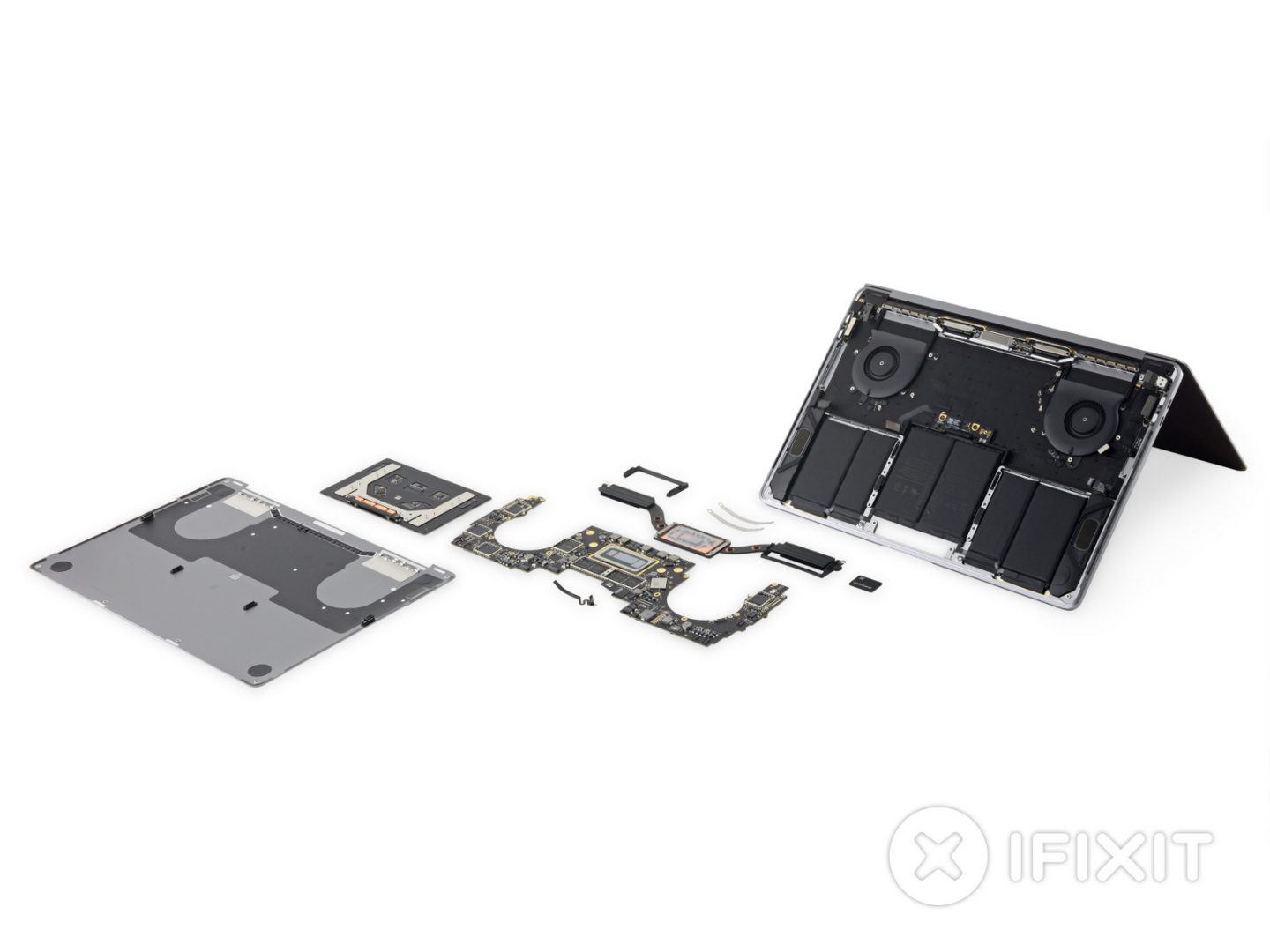

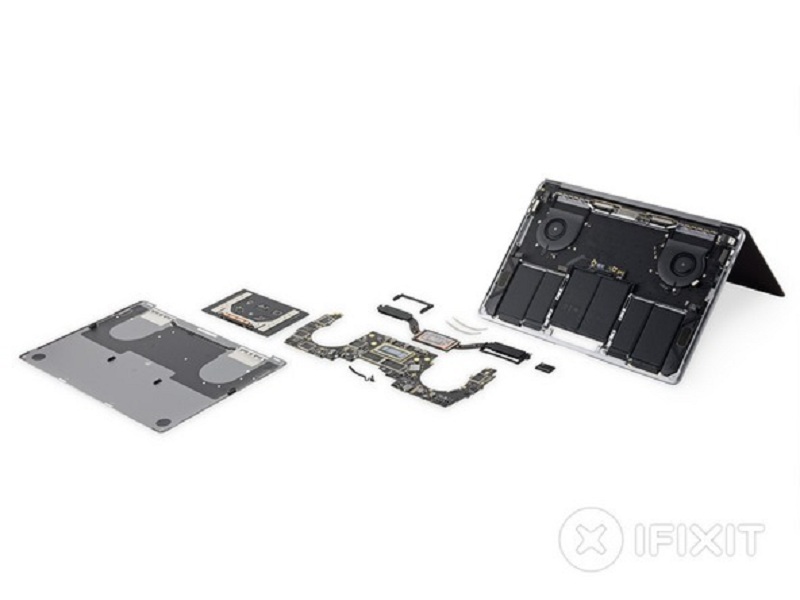

  • Dưới đây là những gì còn lại sau khi MacBook Pro 2018 đã từ bỏ những bí mật của nó, bao gồm:

        – Một chiếc pin lớn hơn làm cho loa trở nên yếu hơn.

        – Một bàn phím được trang trí với một hàng rào silicon mỏng, có thể là âm thanh khó chịu, nhưng phù hợp với bằng sáng chế chống táo bạo của Apple.

        – Và một hệ thống quản lý nhiệt dường như không thay đổi, mặc dù có thêm sức mạnh dưới mui xe.

  • Cập nhật Teardown: chúng tôi muốn khoan sâu hơn một chút vào bàn phím mới, vì vậy chúng tôi đã làm một số thử nghiệm và sau đó đã cho nó một teardown tất cả cho chính nó. Kiểm tra nó ra!

Và nếu chúng ta bỏ lỡ điều gì đó, hãy xem các mô hình năm 2016 và 2017 của chúng tôi – bạn có thể tìm thấy nó ở đó!
