MacBook Pro 17 “Mô hình A1151 A1212 A1229 và A1261- Thay thế ExpressCard Cage

Bước 1:

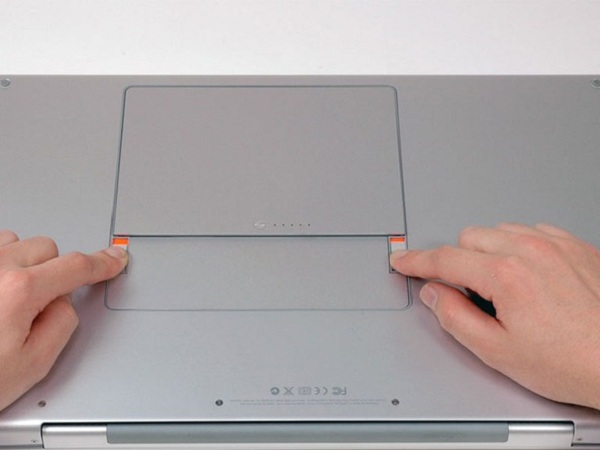

• Sử dụng ngón tay để đẩy cả hai tab tháo pin ra khỏi pin và nhấc pin ra khỏi máy tính.

Bước 2:

• Tháo bốn ốc vít Phillips 3,4 mm giống hệt nhau ra khỏi cửa bộ nhớ. Các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Bước 3:

• Nhấc cửa bộ nhớ lên đủ để có được một va li trên nó, và trượt nó về phía bạn, kéo nó ra khỏi vỏ.

Bước 4:

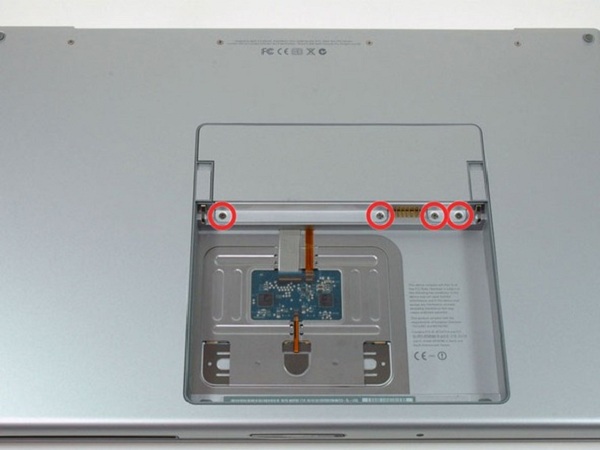

• Tháo ba vít Phillips trong ngăn chứa pin gần chốt. Apple đã đủ tốt để nghiêng các vít này ở một góc nhỏ để làm cho chúng dễ tháo ra hơn. Trên A1261 các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Bước 5:

Tháo sáu ốc vít sau đây:

• Hai vít Torx 14,5 mm ở hai bên của khe RAM.
• Bốn vít Phillips 3,4 mm dọc theo bản lề.

Bước 6:

• Tháo bốn vít Phillips 3,4 mm ở phía cổng của máy tính.

Bước 7:

• Xoay máy tính 90 độ và tháo hai vít Phillips ra khỏi mặt sau của máy tính.

Bước 8:

• Xoay máy tính 90 độ một lần nữa và tháo bốn vít Phillips ra khỏi mặt của máy tính.

Bước 9:

!!! Không được đẩy nhanh trường hợp trên. Vỏ được gắn vào bảng logic thông qua cáp ribbon.

• Nhấc phần lưng của vỏ máy và làm các ngón tay của bạn dọc theo hai bên, giải phóng vỏ máy khi bạn đi. Một khi bạn đã giải phóng các bên, bạn có thể cần phải đá trường hợp lên và xuống để giải phóng mặt trước của trường hợp trên.

Bước 10:

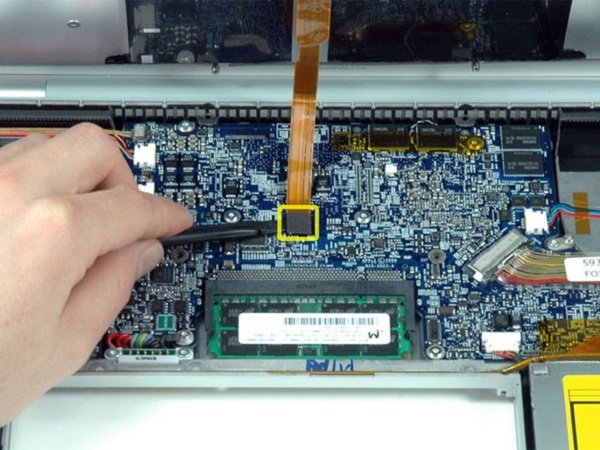

• Ngắt kết nối trackpad và cáp ribbon bàn phím khỏi bảng logic.
• Loại bỏ vỏ trên.

Bước 11:

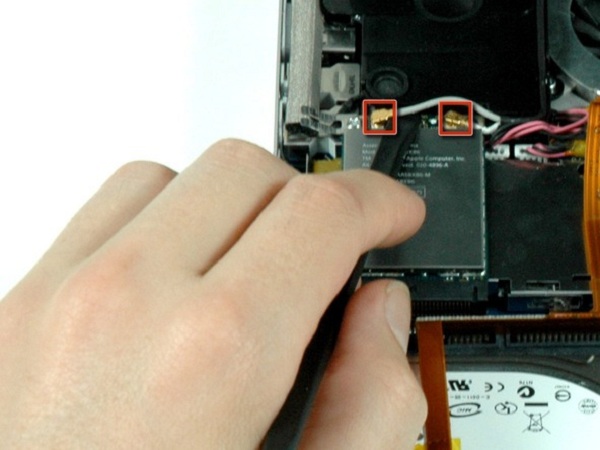

• Ngắt kết nối hai dây cáp ăngten gắn với thẻ ExtremePort Extreme.
• Cáp có nắp che màu xám gắn vào đầu nối bên trái, trong khi cáp có nắp che màu trắng gắn vào phía bên phải.
• Đối với kiểu A1261, cáp có vỏ che màu đen gắn vào đầu nối bên trái, trong khi cáp có nắp che màu xanh gắn vào phía bên phải.

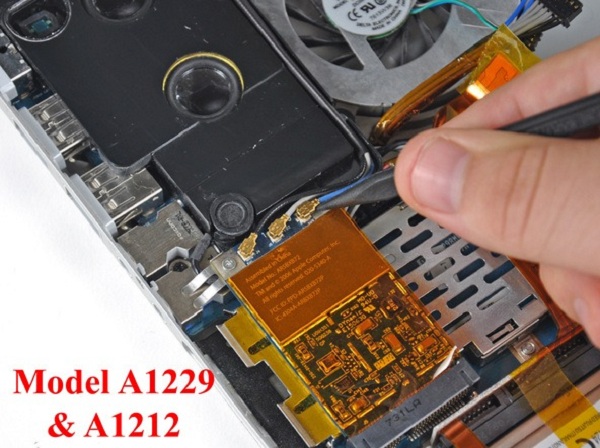

Nếu bạn có một MacBook Pro 17 “Model A1229 hoặc A1212, có ba cáp ăng ten gắn vào thẻ AirPort Extreme thay vì hai.

Bước 12:

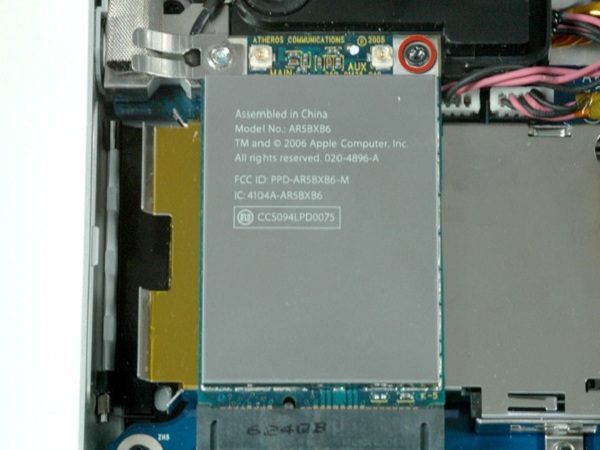

• Tháo ốc vít Torx màu đen đơn 4.3 mm T6 từ góc trên cùng bên phải của thẻ ExtremePort Extreme.

Bước 13:

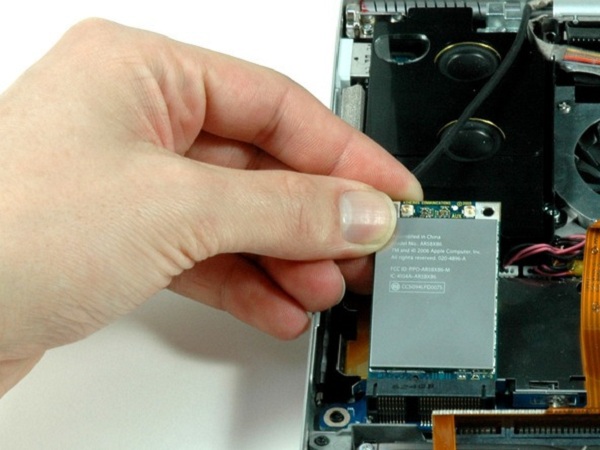

• Nhấc card Extreme AirPort lên và trượt nó ra khỏi đầu nối của nó.

Bước 14:

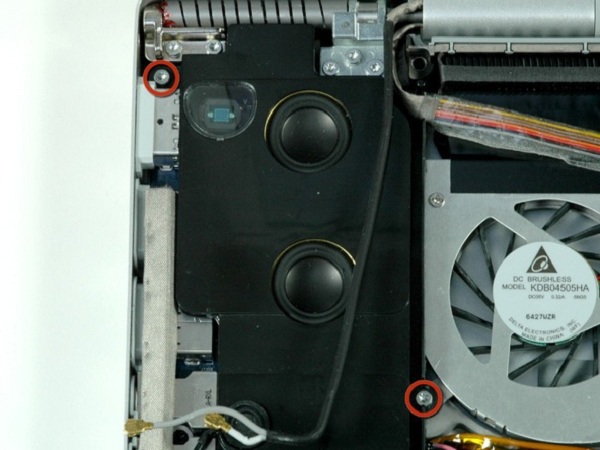

• Tháo hai đinh vít T6 Torx màu bạc ở góc trên bên trái 8 mm và góc dưới bên phải 10 mm của cụm loa trái.

Nam châm trong đầu nối MagSafe có thể kéo vít trên về phía sau khi vít đã được giải phóng.

Bước 15:

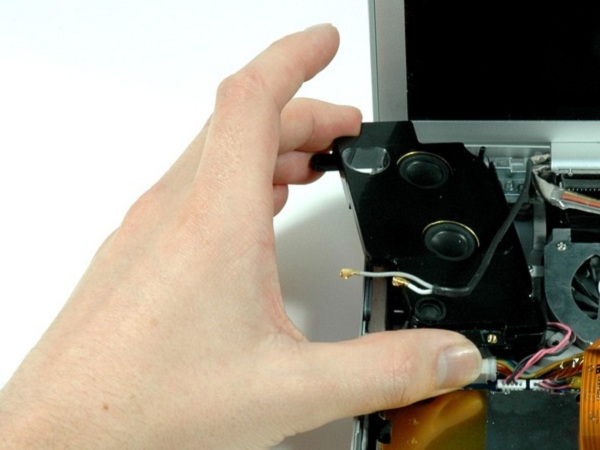

• Nhấc lên trên cụm loa trái và xoay nhẹ. Nó không thể hoàn toàn loại bỏ các loa được nêu ra, vì nó vẫn còn kết nối với bên trái I / O hội đồng quản trị bên dưới.

Bước 16:

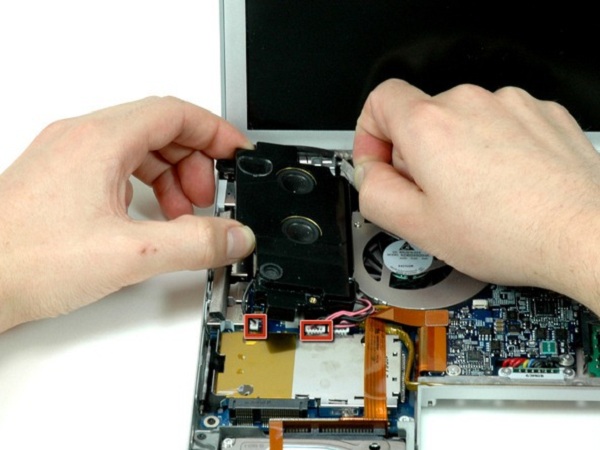

• Ngắt kết nối hai cáp bảo vệ loa trái với bảng I / O.
• Nhấc loa trái ra khỏi vỏ trên.

Bước 17:

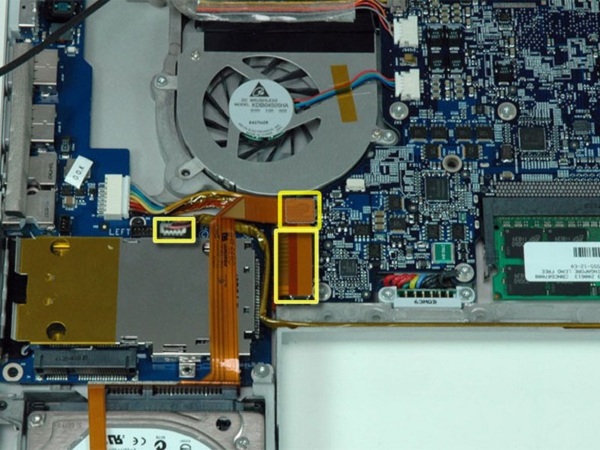

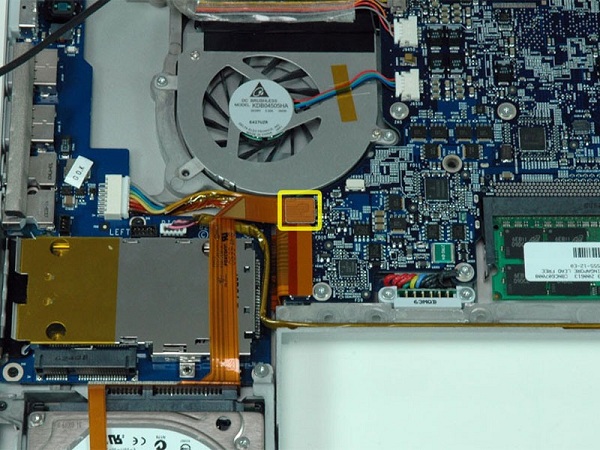

• Ngắt kết nối cáp ribbon ổ đĩa cứng và cáp ribbon ban I / O còn lại từ bảng logic.
• Ngắt kết nối đầu nối loa phù hợp khỏi bo mạch I / O bên trái.

Bước 18:

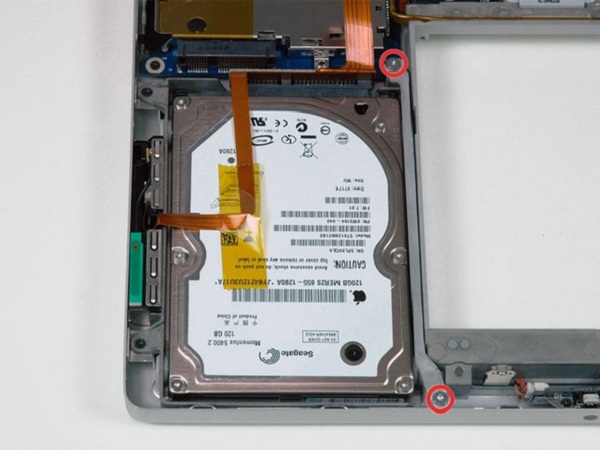

• Tháo hai đinh vít T6 Torx màu bạc đảm bảo khung giữ kim loại màu xám ở phía bên phải của ổ đĩa cứng.
• Nhấc khung giữ bằng kim loại màu xám ra khỏi máy tính.

Bước 19:

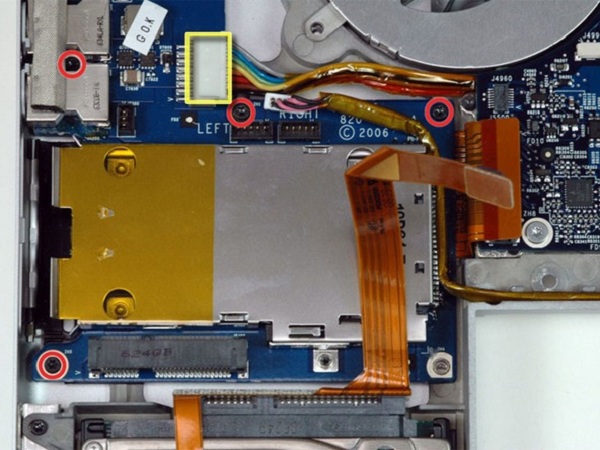

• Tháo bốn ốc vít T6 Torx màu đen đảm bảo bảng I / O bên trái vào vỏ dưới.
• Ngắt đấu nối đầu nối nguồn lớn khỏi bo mạch I / O bên trái.

Bước 20:

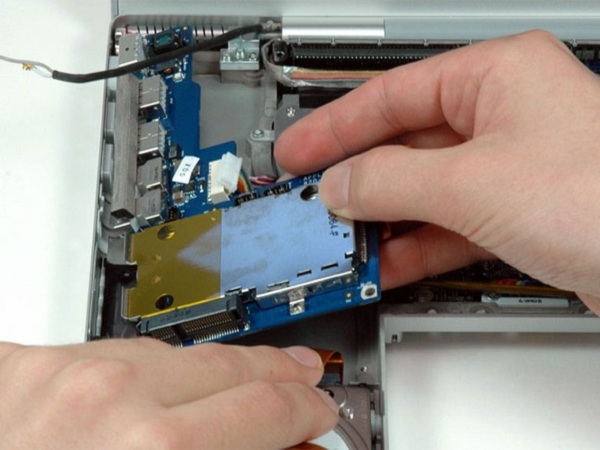

• Di chuyển dải băng ổ cứng màu da cam ra khỏi đường bằng một tay. Sử dụng tay kia của bạn để nâng lên phía bên phải của bảng I / O bên trái và trượt nó ra khỏi máy tính.

Bước 21:

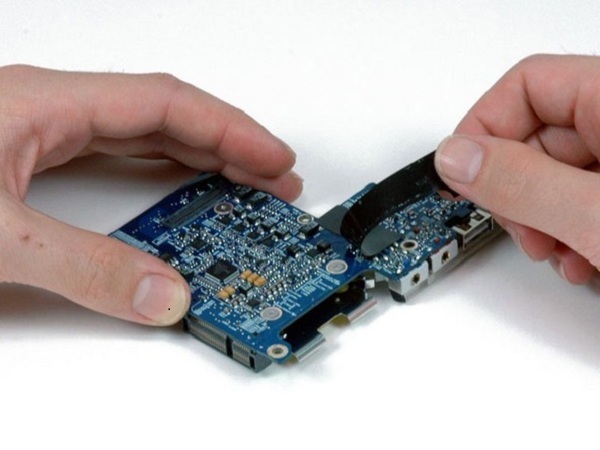

• Lột mảnh băng đen hình chữ L trên bảng I / O để lộ hai vít Phillips màu bạc bên dưới.

Bước 22:

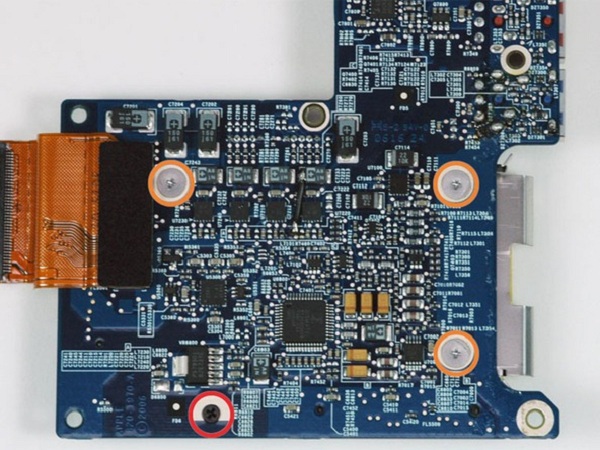

Tháo bốn ốc vít sau đây:

• Một vít Phillips đen 3,2 mm có đầu nhỏ.
• Ba vít Phillips màu bạc 1.3 mm có đầu lớn.

Lồng ExpressCard hiện được miễn phí từ bảng I / O bên trái.

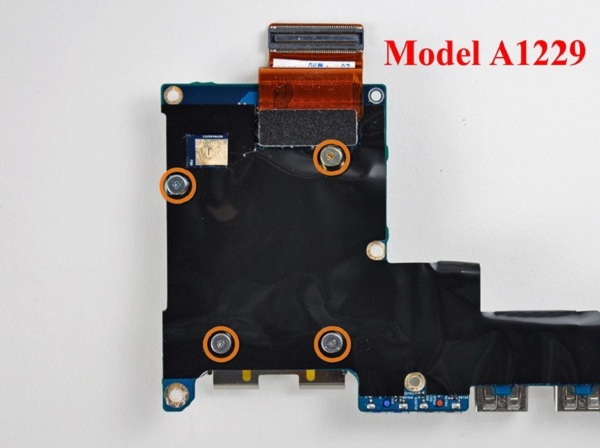

!!! Nếu bạn có MacBook Pro 17 “Model A1229, hãy tháo bốn đinh vít Phillips màu bạc 1.3 mm có đầu lớn.
