Mô tả

Sử dụng hướng dẫn này để thay thế nắp ly hợp nhôm.

Bước 1:

  • Sử dụng ngón tay để đẩy cả hai tab tháo pin ra khỏi pin và nhấc pin ra khỏi máy tính.

Bước 2:

  • Tháo bốn ốc vít Phillips 3,4 mm giống hệt nhau ra khỏi cửa bộ nhớ. Các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Bước 3:

  • Nhấc cửa bộ nhớ lên đủ để có được một va li trên nó, và trượt nó về phía bạn, kéo nó ra khỏi vỏ.

Bước 4:

  • Tháo ba vít Phillips trong ngăn chứa pin gần chốt. Apple đã đủ tốt để nghiêng các vít này ở một góc nhỏ để làm cho chúng dễ tháo ra hơn. Trên A1261 các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Bước 5:

Tháo sáu ốc vít sau đây:

  • Hai vít Torx 14,5 mm ở hai bên của khe RAM.
  • Bốn vít Phillips 3,4 mm dọc theo bản lề.

Bước 6:

  • Tháo bốn vít Phillips 3,4 mm ở phía cổng của máy tính.

Bước 7:

  • Xoay máy tính 90 độ và tháo hai vít Phillips ra khỏi mặt sau của máy tính.

Bước 8:

  • Xoay máy tính 90 độ một lần nữa và tháo bốn vít Phillips ra khỏi mặt của máy tính.

Bước 9:

!!! Không được đẩy nhanh trường hợp trên. Vỏ được gắn vào bảng logic thông qua cáp ribbon.

  • Nhấc phần lưng của vỏ máy và làm các ngón tay của bạn dọc theo hai bên, giải phóng vỏ máy khi bạn đi. Một khi bạn đã giải phóng các bên, bạn có thể cần phải đá trường hợp lên và xuống để giải phóng mặt trước của vỏ trên.

Bước 10:

  • Ngắt kết nối trackpad và cáp ribbon bàn phím khỏi bảng logic.
  • Tháo bỏ vỏ trên.

Bước 11:

  • Ngắt kết nối hai dây cáp ăng-ten khỏi thẻ ExtremePort Extreme, cáp iSight và biến tần từ phía bên trái của bảng logic và cáp dữ liệu hiển thị từ phía bên phải của bảng logic. Hãy cẩn thận để trượt các đầu nối vì chúng có thể bị hỏng nếu không.
  • Đối với các model A1229 và A1212, ngắt kết nối ba dây cáp ăng-ten khỏi thẻ ExtremePort Extreme và ba đầu nối được đánh dấu trên bảng logic.
  • Đối với A1229, thứ tự của các dây cáp từ trái sang phải là: Đen (trái; về phía cạnh của vỏ) – Xám (giữa) – Xanh lam (phải; về phía giữa vỏ máy.
  • Đối với mô hình A1261, ngắt kết nối hai dây cáp ăng-ten khỏi thẻ ExtremePort Extreme và ba đầu nối được đánh dấu trên bảng logic.
  • Cẩn thận lột vỏ cáp iSight và biến tần ra khỏi đỉnh của quạt bên trái và tháo đường cáp ăng-ten AirPort ra khỏi kênh ở loa trái.

Bước 12:

  • Tháo mười vít T6 Torx vít bảo đảm màn hình (năm mỗi bên phải lưu ý rằng các vít bên trong ở hai bên dài hơn với đầu mỏng hơn).
  • Đừng quên thay thế nắp đậy bản lề khi cài đặt lại cụm màn hình. Các mũ kết thúc là phụ cụ thể, vì vậy hãy chắc chắn rằng các bài viết đang đối mặt với trường hợp thấp hơn.

Bước 13:

  • Nắm bắt cụm màn hình ở cả hai bên và nhấc nó lên và ra khỏi máy tính.

Bước 14:

  • Các nắp khớp nối bản lề trên mô hình này có thể dễ dàng tháo ra tại thời điểm này, vì chúng không được gắn chặt vào bản lề và có thể rơi ra trong quá trình sử dụng.
  • Tháo các vít Phillips từ các góc dưới bên trái và bên phải của màn hình (hai vít tổng số).

Bước 15:

  • Chèn đầu phẳng của một thanh ngang vuông góc với mặt của màn hình giữa dải nhựa gắn với khung bezel phía sau và khung bezel mặt trước.

!!! Không được lắp miếng đệm của bạn giữa dải nhựa và khung bezel phía sau.

  • Khi thanh công cụ vẫn được lắp vào, xoay nó ra khỏi màn hình để tách các bezels phía trước và phía sau.
  • Làm việc dọc theo cạnh phải của màn hình cho đến khi mép sau được tách biệt đồng đều với khung bezel mặt trước.

Bước 16:

  • Chèn spudger của bạn giữa bezels phía trước và phía sau màn hình ở góc dưới bên phải của màn hình.
  • Cạy khung bezel phía sau ra khỏi khung bezel mặt trước để hơi tách mép dưới của khung bezel màn hình phía sau.

Bước 17:

  • Chèn đầu phẳng của một thanh nẹp vào khe hở giữa khung bezel màn hình phía sau và nắp ly hợp.
  • Xoay thanh nẹp để tách mép dưới của khung bezel màn hình phía sau ra khỏi nắp ly hợp.
  • Làm việc dọc theo mép dưới của khung bezel phía sau cho đến khi nó được tách ra đồng đều khỏi nắp ly hợp.

Bước 18:

  • Bây giờ các cạnh phải và đáy của bezel phía sau hơi tách ra khỏi khung bezel phía trước, sử dụng một spudger để bật bezel phía sau ra khỏi các tab gần góc dưới bên phải của màn hình.

Bước 19:

  • Lắp đầu phẳng của một thanh kéo dài giữa khung bezel mặt trước và dải nhựa được gắn vào bezel phía sau gần các lỗ vít ở các góc dưới cùng của màn hình.
  • Xoay spudger của bạn về phía khung bezel phía sau để tách nó ra khỏi khung bezel phía trước.
  • Nếu cần, tiếp tục tách mép trái của khung bezel phía sau ra khỏi các mấu trên khung bezel màn hình phía trước.

Bước 20:

  • Nhấc nhẹ cạnh dưới của màn hình và kéo nó ra khỏi khung bezel màn hình phía sau.
  • Khung bezel màn hình phía sau vẫn còn.

Bước 21:

  • Tháo miếng băng bảo đảm cáp đèn nền vào khung bezel màn hình phía trước.

Bước 22:

  • Cẩn thận nhấc biến tần ra khỏi nắp ly hợp.

Bước 23:

  • Ngắt kết nối cáp biến tần bằng cách kéo đầu nối ra khỏi ổ cắm trên bảng biến tần.

Bước 24:

  • Ngắt kết nối đầu nối đèn nền khỏi bảng biến tần.

!!! Hãy cẩn thận khi tháo đầu nối này vì nó có thể được đặt chắc chắn trong ổ cắm của nó.

  • Tháo biến tần khỏi màn hình.

Bước 25:

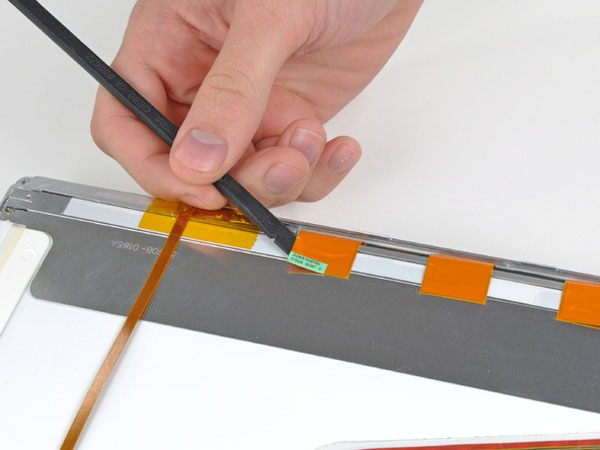

  • Sử dụng đầu phẳng của một ống hút để cẩn thận bóc ba dây ăng-ten bị mắc kẹt ở cạnh dưới của màn hình LCD.

Bước 26:

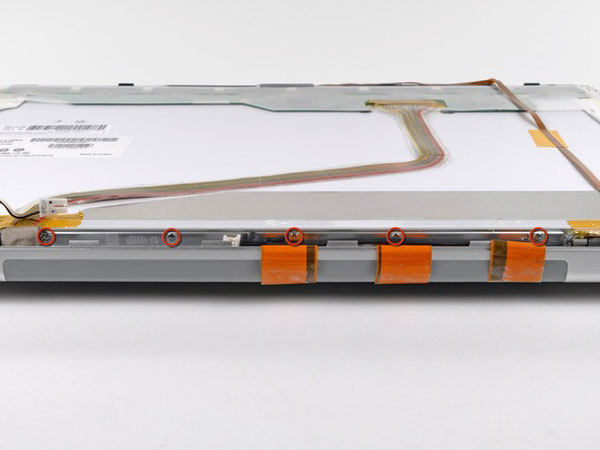

  • Tháo năm vít Phillips đảm bảo nắp ly hợp đến cạnh dưới của khung bezel màn hình phía trước.

Bước 27:

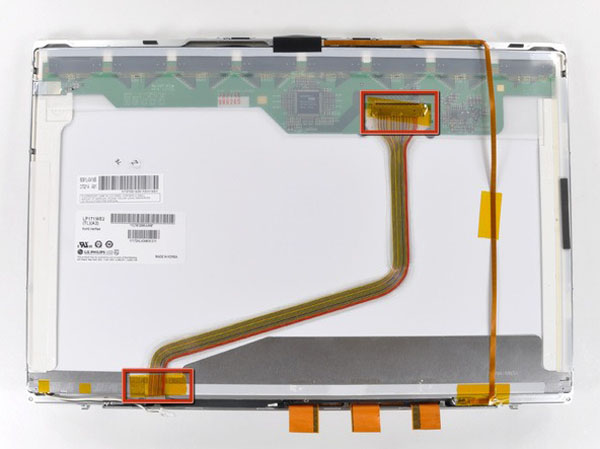

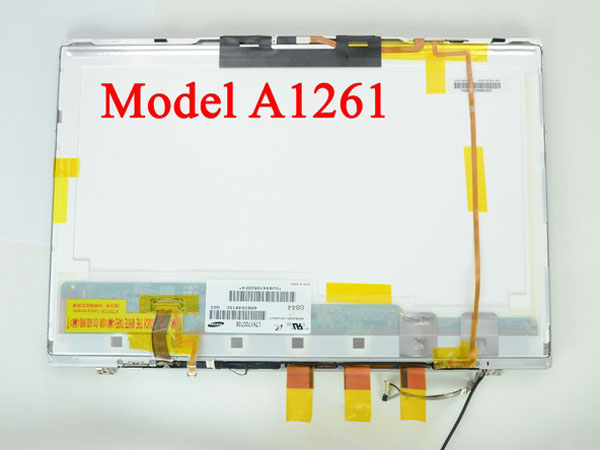

  • Tháo hai miếng băng bảo vệ cáp dữ liệu hiển thị ra màn hình LCD.

Bước 28:

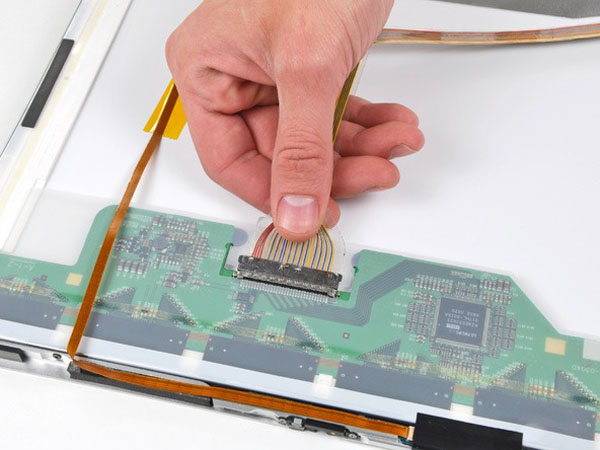

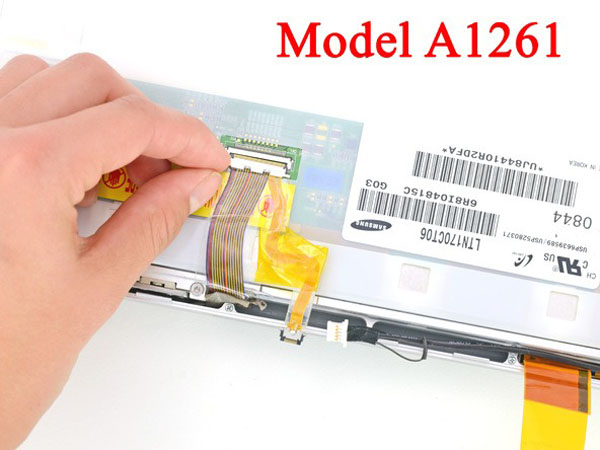

  • Ngắt kết nối cáp dữ liệu hiển thị ra khỏi màn hình LCD bằng cách kéo nó về phía cạnh dưới của màn hình.

Bước 29:

  • Di chuyển cáp dữ liệu hiển thị ra khỏi đường để tháo vít Phillips ẩn bên dưới.

Bước 30:

  • Trong khi kéo cụm ly hợp ra khỏi khớp nối ly hợp bằng một tay, hãy lắp công cụ mở iPod giữa nắp ly hợp và khung bezel màn hình phía trước để nâng nắp ly hợp lên chốt giữ trên khung bezel màn hình phía trước.
  • Kéo cụm ly hợp ra xa khung bezel màn hình phía trước.

Bước 31:

  • Lặp lại quá trình được bảo hiểm trong bước trước đó để giải phóng mặt khác của cụm ly hợp khỏi khung bezel màn hình phía trước.

Bước 32:

  • Tháo cụm ly hợp khỏi khung bezel màn hình phía trước, chú ý đến bất kỳ dây cáp nào có thể bị kẹt.

Bước 33:

  • Tháo năm vít Phillips nhỏ đảm bảo nắp ăng-ten bằng nhựa vào bên trong nắp ly hợp.

Bước 34:

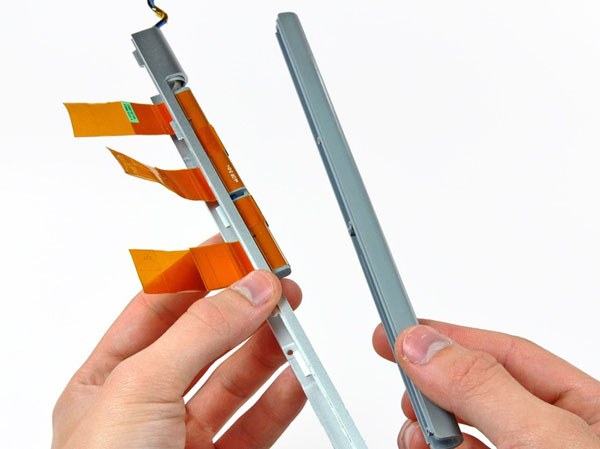

  • Kéo nắp ăng-ten khỏi nắp ly hợp, cẩn thận không làm hỏng dây cáp ăng-ten.

Bước 35:

  • Nếu cần, bóc ăng ten sẽ dẫn chất kết dính đảm bảo chúng vào nắp ly hợp.

Bước 36:

  • Tháo cáp ăng ten ra khỏi nắp ly hợp, cẩn thận không làm hỏng ba dây ăng-ten.

Bước 37:

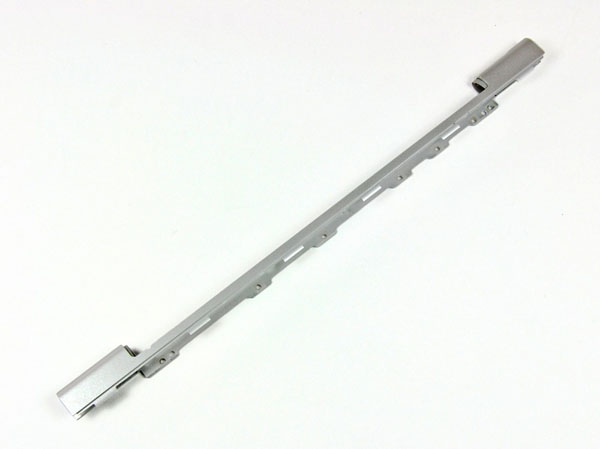

  • Nắp ly hợp vẫn còn.
