Bộ tản nhiệt giúp giữ bộ xử lý mát mẻ và hạnh phúc.

Bước 1:

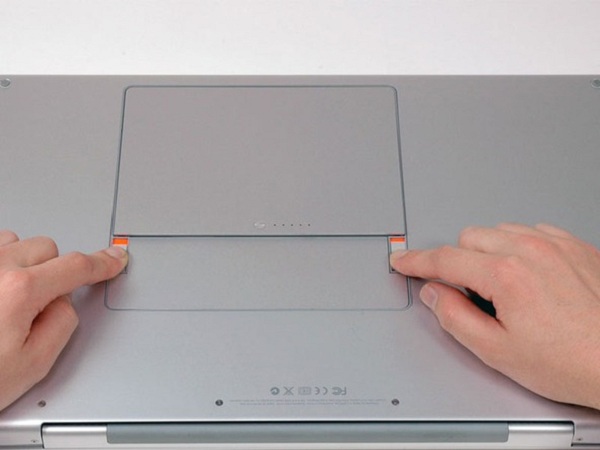

  • Sử dụng ngón tay để đẩy cả hai tab tháo pin ra khỏi pin và nhấc pin ra khỏi máy tính.

Bước 2:

  • Tháo bốn ốc vít Phillips 3,4 mm giống hệt nhau ra khỏi cửa bộ nhớ. Các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Bước 3:

  • Nhấc cửa bộ nhớ lên đủ để có được một va li trên nó, và trượt nó về phía bạn, kéo nó ra khỏi vỏ.

Bước 4:

  • Tháo ba vít Phillips trong ngăn chứa pin gần chốt. Apple đã đủ tốt để nghiêng các vít này ở một góc nhỏ để làm cho chúng dễ tháo ra hơn. Trên A1261 các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Bước 5:

Tháo sáu ốc vít sau đây:

  • Hai vít Torx 14,5 mm ở hai bên của khe RAM.

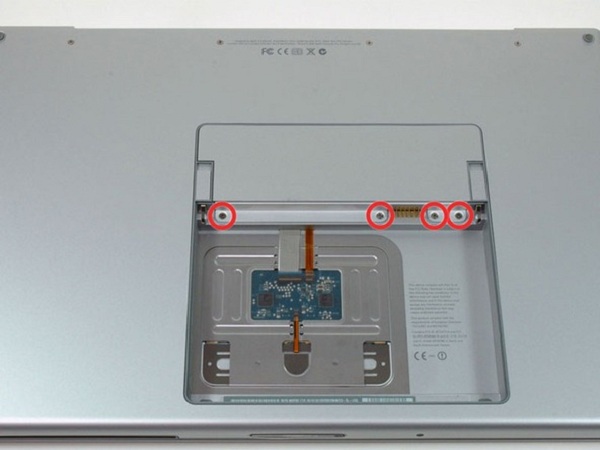

  • Bốn vít Phillips 3,4 mm dọc theo bản lề.

Bước 6:

  • Tháo bốn vít Phillips 3,4 mm ở phía cổng của máy tính.

Bước 7:

  • Xoay máy tính 90 độ và tháo hai vít Phillips ra khỏi mặt sau của máy tính.

Bước 8:

  • Xoay máy tính 90 độ một lần nữa và tháo bốn vít Phillips ra khỏi mặt của máy tính.

Bước 9:

!!! Không được đẩy nhanh trường hợp trên. Vỏ được gắn vào bảng logic thông qua cáp ribbon.

  • Nhấc phần lưng của vỏ máy và làm các ngón tay của bạn dọc theo hai bên, giải phóng vỏ máy khi bạn đi. Một khi bạn đã giải phóng các bên, bạn có thể cần phải đá trường hợp lên và xuống để giải phóng mặt trước của trường hợp trên.

Bước 10:

  • Ngắt kết nối trackpad và cáp ribbon bàn phím khỏi bảng logic.
  • Loại bỏ vỏ trên.

Bước 11:

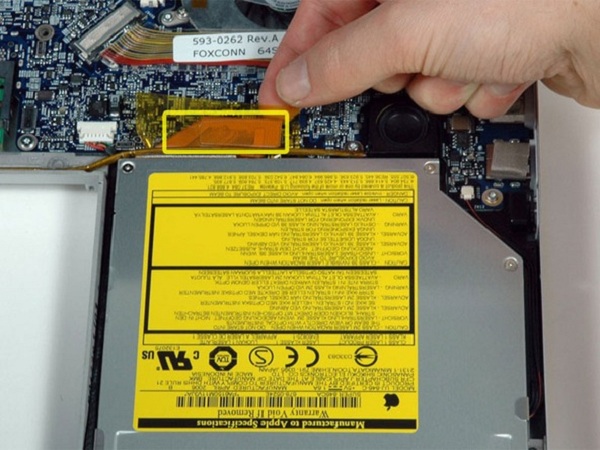

  • Ngắt kết nối cáp ribbon SuperDrive màu cam khỏi bảng logic, tháo băng khi cần thiết.

Bước 12:

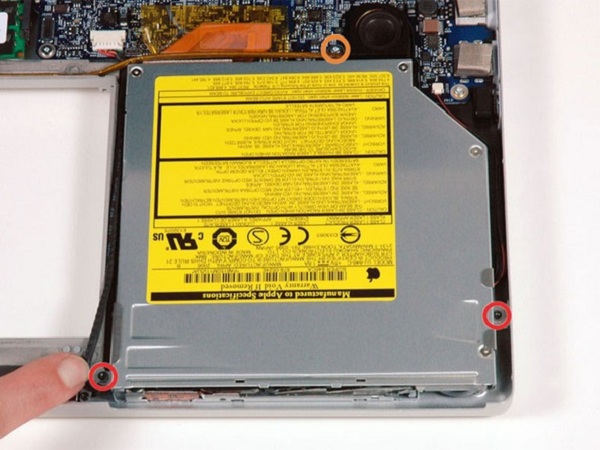

Tháo ba ốc vít sau đây:

  • Hai đinh vít T6 Torx 4 mm màu đen ở hai bên của SuperDrive.
  • Một bạc 8,7 mm (màu đen ở một số kiểu) Tua vít T6 Torx ở mặt sau của ổ đĩa gần loa.

Bước 13:

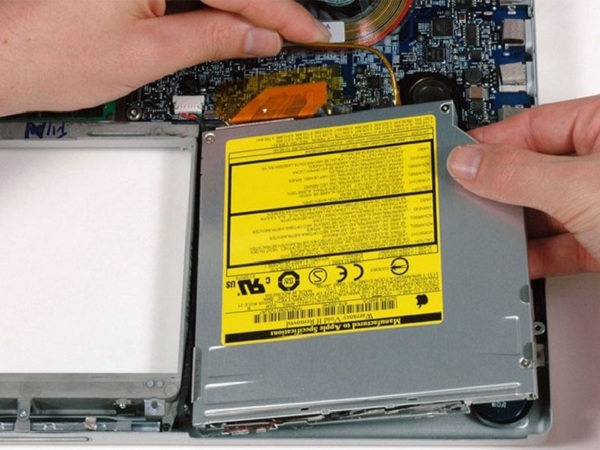

  • Sử dụng một tay để kéo cáp loa lại và sử dụng tay kia để nhấc ổ đĩa quang lên và ra khỏi máy tính.

!!! Nếu bạn có đĩa CD hoặc bất kỳ vật nào khác bị kẹt trong ổ đĩa quang của bạn, chúng tôi có hướng dẫn sửa chữa ổ đĩa quang.

Bước 14:

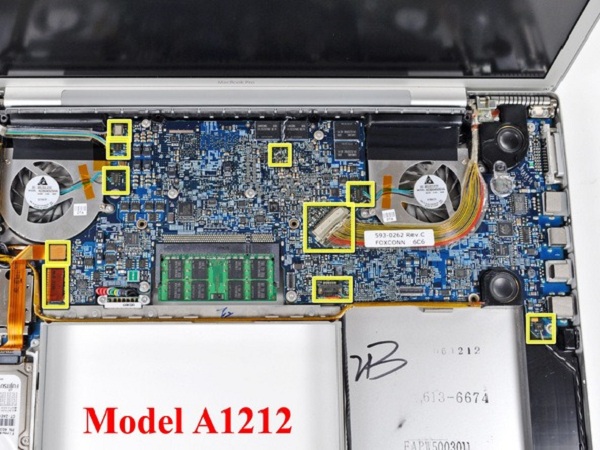

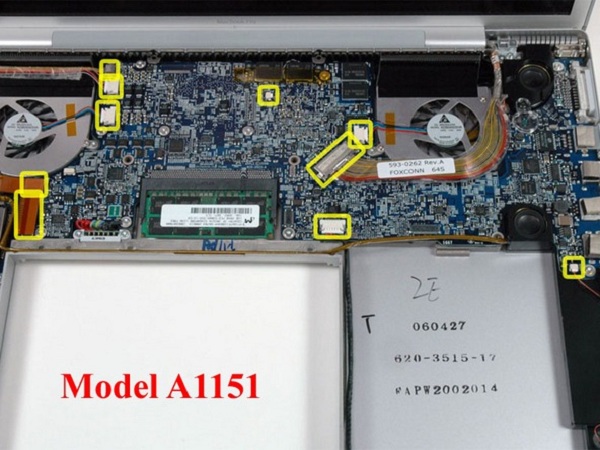

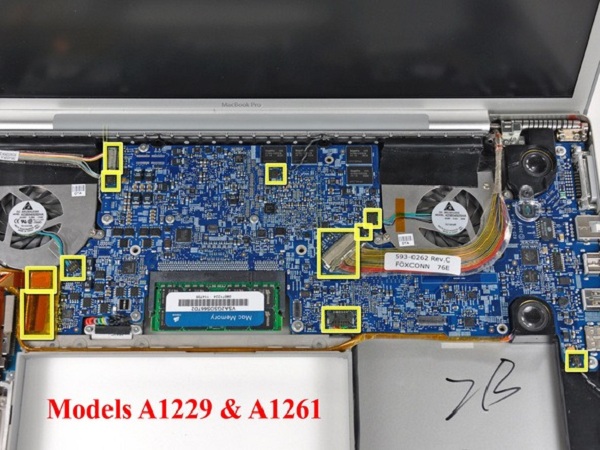

  • Ngắt kết nối mười đầu nối được chỉ định ra khỏi bảng logic.

!!! Các đầu nối có các vị trí khác nhau cho bốn phiên bản MacBook Pro được trình bày trong hướng dẫn này, và vị trí của chúng được đánh dấu trong ba hình ảnh trên bước này.

Bước 15:

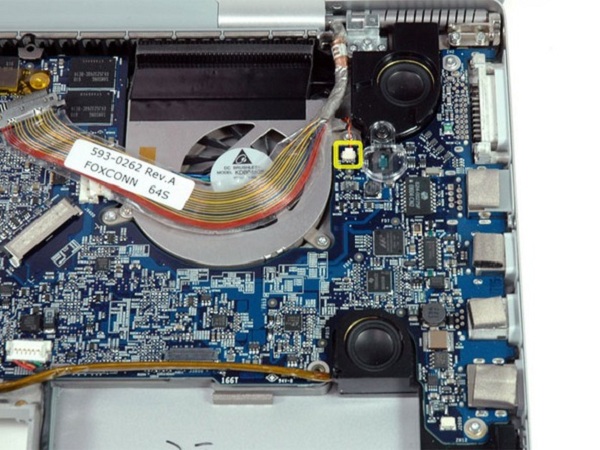

  • Xoay cáp dữ liệu hiển thị lớn sang trái và ngắt kết nối cáp cảm biến nhiệt bên phải nhỏ bên dưới.

!!! Nếu bạn có mẫu A1261, cáp cảm biến nhiệt phù hợp nằm ở giữa đầu nối quạt phù hợp và cáp dữ liệu hiển thị.

Bước 16:

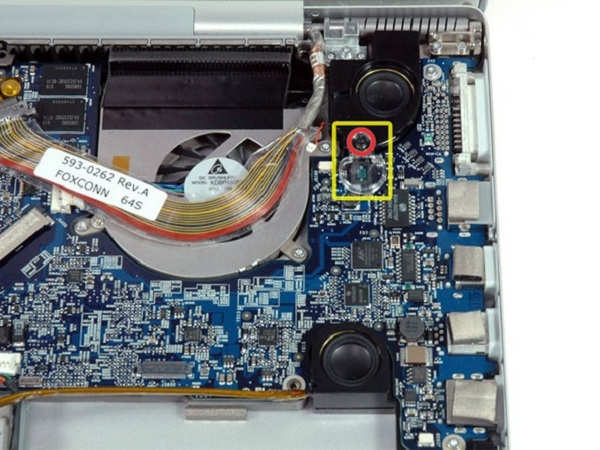

  • Tháo ốc vít T6 Torx 4 mm màu đen duy nhất bảo vệ tấm chắn bằng nhựa trong suốt cảm biến ánh sáng xung quanh bên phải.
  • Nhấc tấm chắn nhựa trong suốt ra khỏi cảm biến ánh sáng môi trường xung quanh bên phải.

Bước 17:

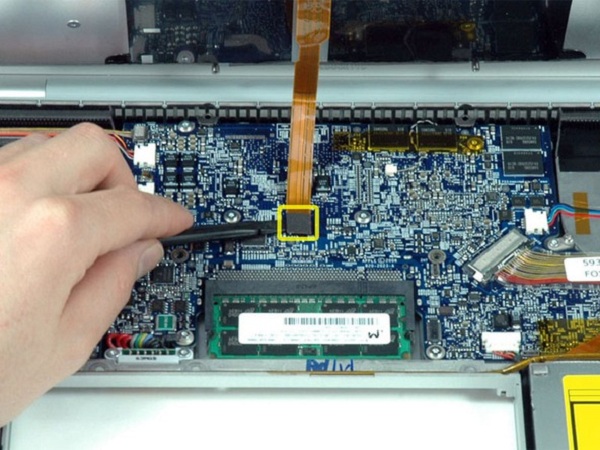

  • Bóc vỏ băng Kapton màu cam đảm bảo cáp cảm biến nhiệt trái với bảng logic.

!!! Nếu bạn có MacBook Pro 17 “Model A1229, đây là cảm biến nhiệt giữa.

Bước 18:

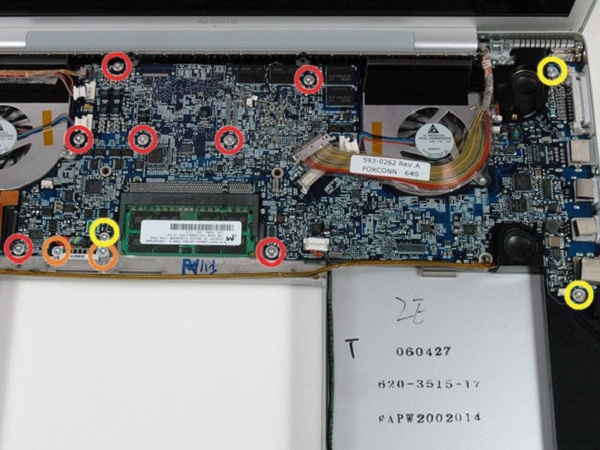

Tháo mười hai vít sau đây:

  • Bảy ốc vít Torx 6,5 mm T6.
  • Hai ốc vít Torx 7,6 mm hai trục xoay đảm bảo đầu nối pin vào vỏ dưới.
  • Ba đinh vít Torx 7,8 mm T6.

Bước 19:

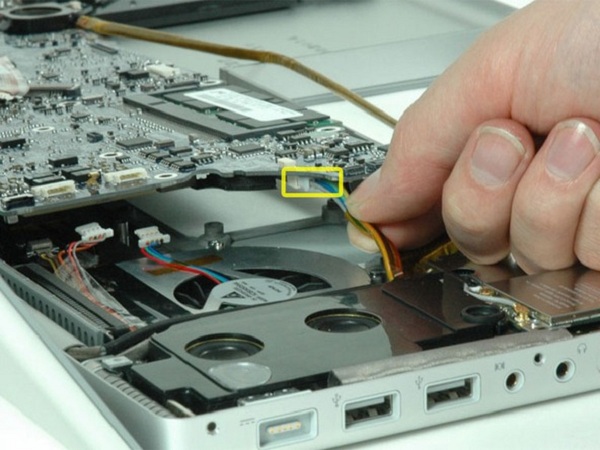

  • Nhấc lên phía bên trái của bảng logic và ngắt kết nối đầu nối nguồn nhiều màu từ đáy bảng.

Bước 20:

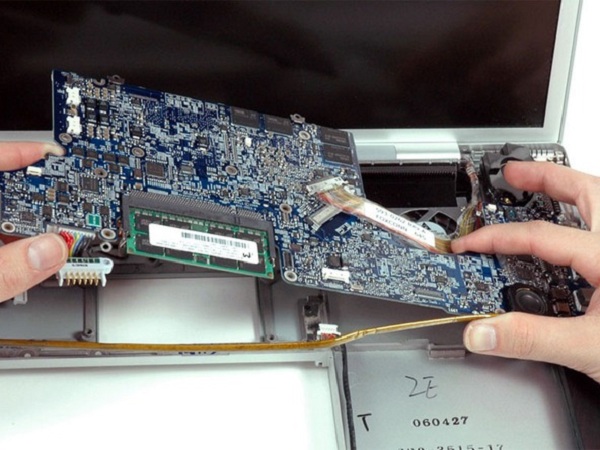

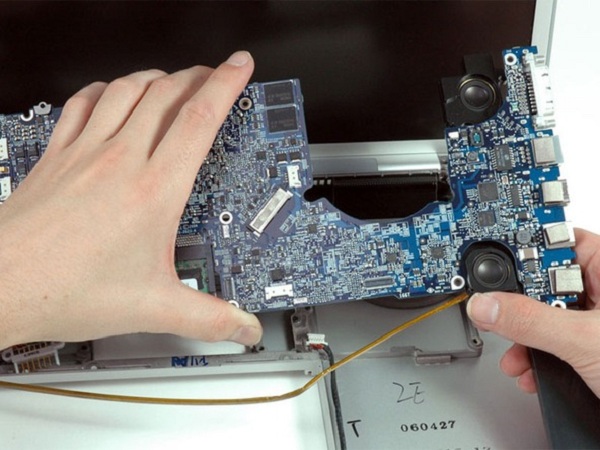

  • Nắm chặt bảng logic ở phía bên trái và ở phần mỏng gần quạt bên phải, và xoay bảng logic ra khỏi vỏ dưới.

Bước 21:

  • Nếu cụm loa phải vẫn được gắn vào bảng logic, hãy giữ bảng logic bằng một tay và trượt loa lên một chút để giải phóng nó khỏi bảng logic.
  • Để lắp ráp lại MacBook Pro của bạn đúng cách, bạn sẽ phải làm sạch và thay thế hợp chất nhiệt từ ba chip ở mặt dưới của bảng logic. Sử dụng Hướng dẫn dán nhiệt áp dụng của chúng tôi để chuẩn bị bề mặt bộ xử lý và tản nhiệt.

Bước 22:

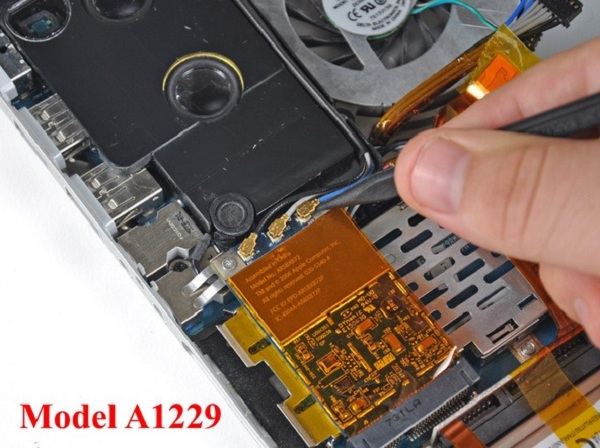

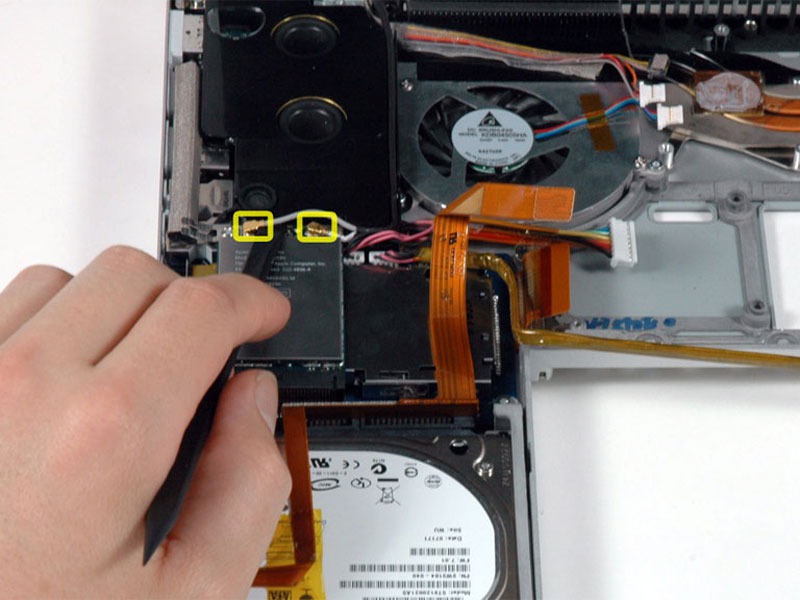

  • Ngắt kết nối hai dây cáp ăngten gắn với thẻ ExtremePort Extreme.
  • Cáp có nắp che màu xám gắn vào đầu nối bên trái, trong khi cáp có nắp che màu trắng gắn vào phía bên phải.

!!! Nếu bạn có một MacBook Pro 17 “Model A1229, có ba cáp ăng ten gắn liền với thẻ AirPort Extreme thay vì hai.

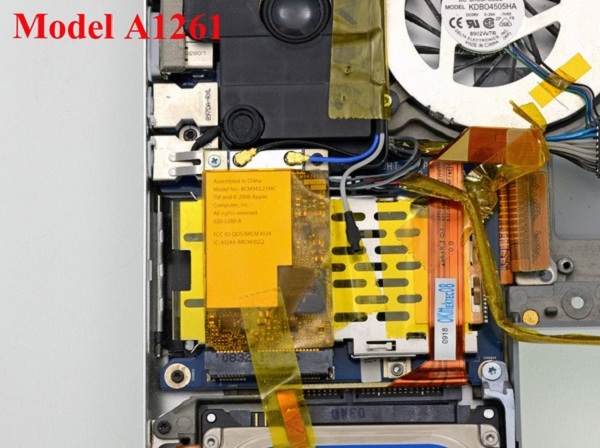

!!! Nếu bạn có MacBook Pro 17 ”Model A1261, cáp có vỏ che màu đen gắn vào phía bên trái của đầu nối, trong khi cáp có nắp che màu xanh gắn vào phía bên phải. Cáp màu xám được nối với nhau và phần cuối được bao phủ.

Bước 23:

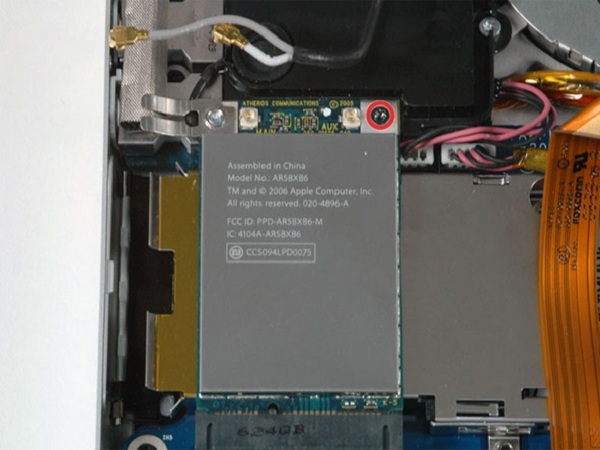

  • Tháo ốc vít T6 Torx 4 mm màu đen duy nhất từ ​​góc trên cùng bên phải của thẻ ExtremePort Extreme.

Bước 24:

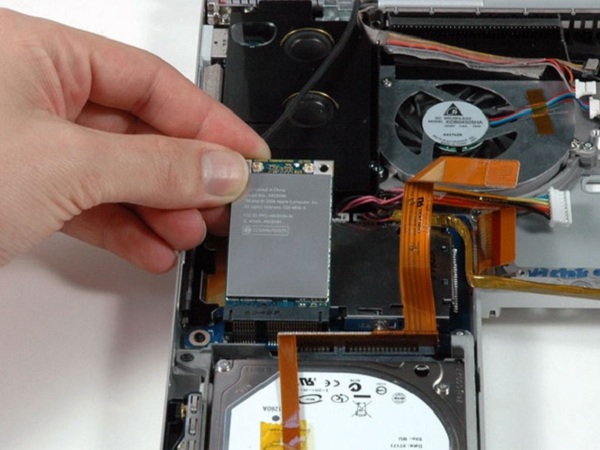

  • Nhấc card Extreme AirPort lên và trượt nó ra khỏi đầu nối của nó.

Bước 25:

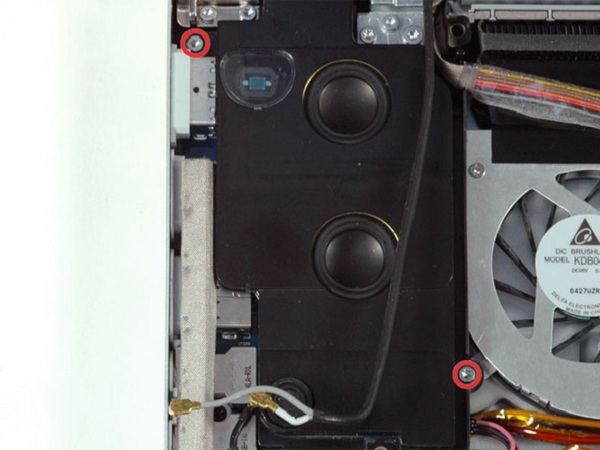

  • Tháo hai ốc vít T6 Torx hai mm 7,8 mm từ góc trên bên trái và dưới cùng bên phải của cụm loa trái.

!!! Nam châm trong đầu nối MagSafe có thể kéo vít trên về phía sau khi vít đã được giải phóng.

Bước 26:

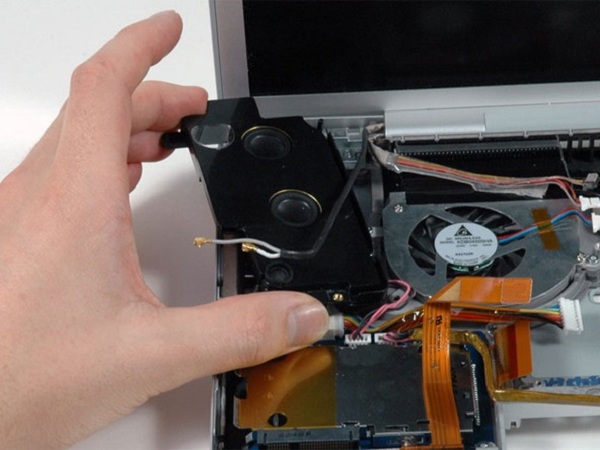

  • Nhấc lên trên cụm loa trái và xoay nhẹ. Nó không thể hoàn toàn loại bỏ các loa được nêu ra, vì nó vẫn còn kết nối với bên trái I / O hội đồng quản trị bên dưới.

Bước 27:

  • Ngắt kết nối đúng loa từ bảng I / O bên trái. Đảm bảo kéo phần trên cùng của đầu nối màu trắng, chứ không phải dây cáp.

Bước 28:

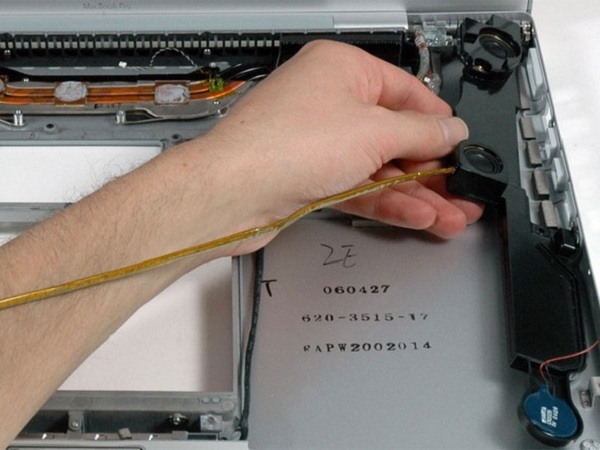

  • Nhấc cụm loa phù hợp ra khỏi máy tính.

Bước 29:

!!! Nếu băng được gắn bó dây cáp dự bị vào cụm loa trái thì hãy tháo nó ra.

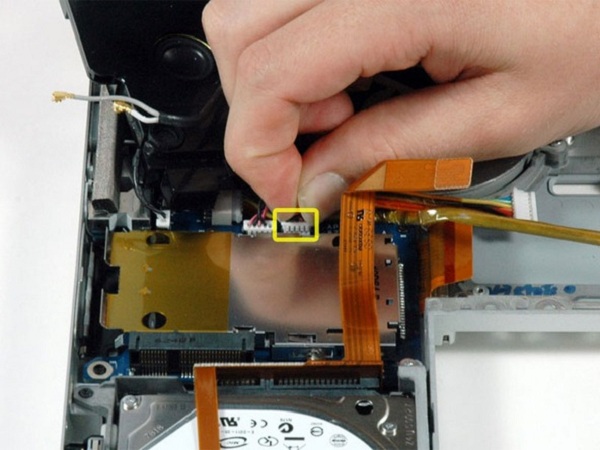

  • Ngắt kết nối hai dây cáp gắn cụm loa trái vào bảng I / O bên trái.

Bước 30:

  • Bóc vỏ cáp iSight và biến tần được gắn với chất kết dính nhẹ phía trên quạt bên trái.

Bước 31:

  • Tháo 5 ốc vít Torx 7,8 mm T6 đảm bảo quạt ở phía dưới.

Bước 32:

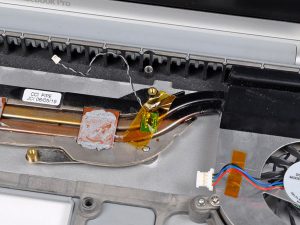

  • Nhấc tản nhiệt và quạt gắn vào máy tính.

Nếu bạn đang thay thế bộ tản nhiệt, hãy đảm bảo chuyển bộ cảm biến nhiệt đi kèm sang bộ tản nhiệt mới của bạn.

!!! Nếu bạn cần lắp tản nhiệt vào máy tính xách tay, chúng tôi có hướng dẫn dán nhiệt giúp thay thế hợp chất nhiệt dễ dàng.

  • Bây giờ là thời điểm tốt để nạc người hâm mộ và lau sạch những con thỏ bụi khỏi lò nướng. Cũng làm sạch bất kỳ dán nhiệt khô nào từ các miếng tiếp xúc với tản nhiệt.
